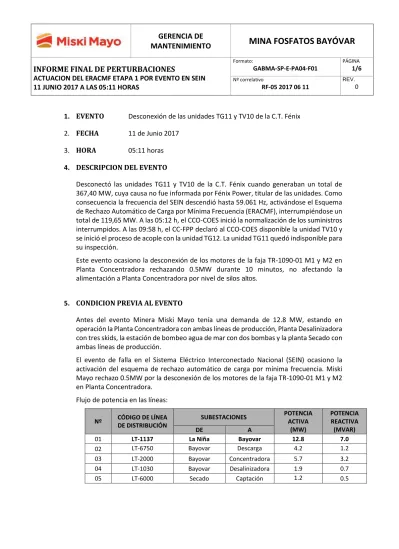

1. EVENTO Desconexión de las unidades TG11 y TV10 de la C.T. Fénix 2. FECHA 11 de Junio 2017
3. HORA 05:11 horas 4. DESCRIPCION DEL EVENTO
Desconectó las unidades TG11 y TV10 de la C.T. Fénix cuando generaban un total de 367,40 MW, cuya causa no fue informada por Fénix Power, titular de las unidades. Como consecuencia la frecuencia del SEIN descendió hasta 59.061 Hz, activándose el Esquema de Rechazo Automático de Carga por Mínima Frecuencia (ERACMF), interrumpiéndose un total de 119,65 MW. A las 05:12 h, el CCO-COES inició la normalización de los suministros interrumpidos. A las 09:58 h, el CC-FPP declaró al CCO-COES disponible la unidad TV10 y se inició el proceso de acople con la unidad TG12. La unidad TG11 quedó indisponible para su inspección.
Este evento ocasiono la desconexión de los motores de la faja TR-1090-01 M1 y M2 en Planta Concentradora rechazando 0.5MW durante 10 minutos, no afectando la alimentación a Planta Concentradora por nivel de silos altos.
5. CONDICION PREVIA AL EVENTO
Antes del evento Minera Miski Mayo tenía una demanda de 12.8 MW, estando en operación la Planta Concentradora con ambas líneas de producción, Planta Desalinizadora con tres skids, la estación de bombeo agua de mar con dos bombas y la planta Secado con ambas líneas de producción.
El evento de falla en el Sistema Eléctrico Interconectado Nacional (SEIN) ocasiono la activación del esquema de rechazo automático de carga por mínima frecuencia. Miski Mayo rechazo 0.5MW por la desconexión de los motores de la faja TR-1090-01 M1 y M2 en Planta Concentradora.
Flujo de potencia en las líneas:
Nº CÓDIGO DE LÍNEA DE DISTRIBUCIÓN SUBESTACIONES POTENCIA ACTIVA (MW) POTENCIA REACTIVA (MVAR) DE A 01 LT-1137 La Niña Bayovar 12.8 7.0 02 LT-6750 Bayovar Descarga 4.2 1.2 03 LT-2000 Bayovar Concentradora 5.7 3.2 04 LT-1030 Bayovar Desalinizadora 1.9 0.7 05 LT-6000 Secado Captación 1.2 0.5
6. SECUENCIA CRONOLOGIA DE EVENTOS
Hora DESCRIPCIÓN DEL EVENTO
05:11 Desconexión de las unidades TG11 y TV10 de la C.T. Fénix
05:11:44 Apertura celda L01 en 4.16kV: Faja transportadora TR-1090-01 M1 Apertura celda L02 en 4.16kV: Faja transportadora TR-1090-01 M2 05:12 CCO-COES inicia la normalización de las cargas interrumpidas 05:20 CCO-COES autoriza a Miski Mayo a retomar 0.5MW rechazados 05:21:44 Energización celda L01 en 4.16kV: Faja transportadora TR-1090-01 M1
Energización celda L02 en 4.16kV: Faja transportadora TR-1090-01 M2
7. ACTUACIONES DE LAS PROTECCIONES
SUBESTACIÓN EQUIPO CÓDIGO SEÑALIZACION INT A/C
Concentradora Faja transportadora TR-1090-01 Motor 1
TR-1090-01 M1 81U (umbral frecuencia)
L01 A
Concentradora Faja transportadora TR-1090-01 Motor 2
TR-1090-01 M2 81U (umbral frecuencia)
L02 A
8. ANALISIS DEL EVENTO
El evento de falla en el SEIN hizo que la frecuencia disminuyera de 60Hz a 59.06Hz, según comunicado de COES. La disminución de la frecuencia por debajo de 59.2Hz activo el Esquema de rechazo de carga por mínima frecuencia en la etapa 1 solamente.
La etapa 1 del ERACMF en Miski Mayo rechaza ambos motores de la faja transportadora TR-1090-01 motor 1 y motor 2 de la Subestación Concentradora en la barra de 4.16kV. Las señalizaciones de los relés de protección señalizaron disparo por umbral de frecuencia (protección 81)
Diagrama de Carga que muestra el rechazo de carga etapa 1
Bitácora de eventos del relé L01: TR-1090-01 M1
Bitácora de eventos del relé L02: TR-1090-01 M2
Tiempo desfasado 51 SEG, Hora real del evento: 05:11:44
15
9. SUMINISTRO INTERRUMPIDO
Nº SUMINISTRO
POTENCIA INTERRUMP
IDA (MW) INICIO FINAL DURACIÓN
1 TR-1090-01 M1 0.25 05:11 05:21 10 min
10. CONCLUSIONES
- La caída de frecuencia se debió a la desconexión de la las unidades TG11 y TV10 de la C.T. Fénix cuando generaban un total de 367 MW, cuya causa no fue informada por Fénix Power, titular de Central Térmica.
- La frecuencia disminuyo lo suficiente para activar el esquema de rechazo automático de carga en la etapa 1.
- En Miski Mayo las protecciones por mínima frecuencia etapa 1 actuaron adecuadamente deteniendo las Fajas transportadoras TR-1090-01 M1 y M2. 11. ANEXOS
