Mediciones Eléctricas
Ing. Roberto Solís Farfán
CIP 84663

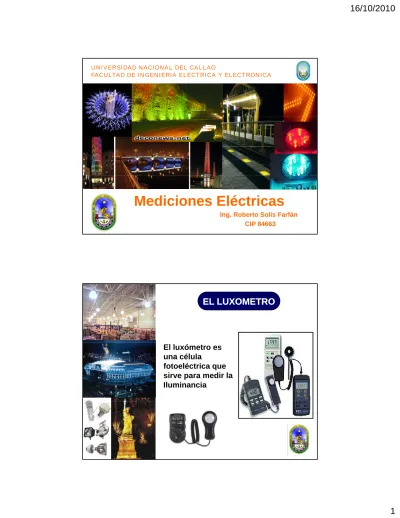

EL LUXOMETRO
EL LUXOMETRO
El luxómetro es
una célula
fotoeléctrica que
sirve para medir la
Iluminancia
• Se basa en el efecto fotoeléctrico o
en la medición de electrones
producido cuando sobre la carga de
EL LUXOMETRO
EL LUXOMETRO
la célula fotoeléctrica incide la luz.
• La célula fotoeléctrica esta construido
sobre una base de hierro compuesta
de cristales de selenio
ESQUEMA INTERNO DEL
ESQUEMA INTERNO DEL
LUXOMETRO
LUXOMETRO
LECTRODO TRASLUCIDOE
OLECTORC
ELULA SENCIBLEC
UZ INCIDENTEL
CONCEPTOS BASICOS
CONCEPTOS BASICOS
DE ILUMINACION
DE ILUMINACION
FLUJO LUMINOSO
FLUJO LUMINOSO
RENDIMIENTO LUMINOSO
RENDIMIENTO LUMINOSO
CANTIDAD DE LUZ
CANTIDAD DE LUZ
ILUMINANCIA
ILUMINANCIA
INTENSIDAD LUMINOSA
INTENSIDAD LUMINOSA
LUMINANCIA O BRILLANTEZ
LUMINANCIA O BRILLANTEZ
FLUJO LUMINOSO
FLUJO LUMINOSO
El flujo luminoso nos da una idea de la
El flujo luminoso nos da una idea de la
cantidad de luz que emite una fuente de
luz, por ejemplo una bombilla, en todas las
direcciones del espacio. Su unidad es
lumen
Intensidad luminosa
Unidad: Lumen
FLUJO LUMINOSO
FLUJO LUMINOSO
Por ejemplo, una lámpara incandescente consume una determinada cantidad de energía eléctrica que transforma en energía radiante, de la cual solo una g pequeña parte es percibida por el ojo en forma de luz, mientras que el resto e pierde en calor. A la energía radiante o la cantidad de luz emitida por una fuente de luz en la unidad de tiempo se le denomina flujo luminoso
RENDIMIENTO LUMINOSO
RENDIMIENTO LUMINOSO
El Rendimiento luminoso o coeficiente de eficacia luminosa de una fuente de luz, indica el flujo que emite la misma por cada unidad de potencia emite la misma por cada unidad de potencia eléctrica consumida para su obtención. El rendimiento luminoso se representa por al letra (eta) siendo su unidad el lumen por vatio ( lm / W). La fórmula que expresa el rendimiento luminoso es:
RENDIMIENTO LUMINOSO
RENDIMIENTO LUMINOSO
Ejemplo de rendimiento luminoso: Una lámpara incandescente común de 100W que emite un flujo incandescente común de 100W, que emite un flujo luminoso de 1380 lumenes, tiene un rendimiento luminoso de:
CANTIDAD DE LUZ
CANTIDAD DE LUZ
De forma análoga a la energía eléctrica que se determina por la potencia eléctrica en la unidad de tiempo, la cantidad de luz o energía luminosa se
d t i l t i l i fl j l i
determina por la potencia luminosa o flujo luminoso emitido en la unidad de tiempo. La cantidad de luz se representa por la letraQ,siendo su unidad el lumen por hora(lm.h) .La fórmula que expresa la cantidad de luz es:
ILUMINANCIA
ILUMINANCIA
Lailuminancia o iluminaciónde una superficie es la relación entre el flujo luminoso que recibe la superficie y su extensión. La iluminancia se representa por la letra E , siendo su unidad el lux. La fórmula que letra E , siendo su unidad el lux. La fórmula que expresa la iluminancia es:
De la fórmula se deduce que cuanto mayor sea el flujo luminoso incidente sobre una superficie, mayor será su luminaria y que para un mismo flujo luminoso
luminaria, y que, para un mismo flujo luminoso
incidente, la iluminancia será tanto mayor en la medida en que disminuya la superficie. El Lux , unidad de iluminancia, se defina como la iluminación de una superficie de un metro cuadrado que recibe uniformemente repartido un flujo luminoso de un lumen.
ILUMINANCIA
ILUMINANCIA
La iluminancia constituye un dato importante para valorar el nivel de iluminación que existe en un puesto de trabajo, en la superficie de un recinto, en una calle,
2 1 1 1 m lm lux 2 1 1 1 m lm lux 2 1 1 1 m lm lux etc.
INTENSIDAD LUMINOSA
INTENSIDAD LUMINOSA
La intensidad luminosa de una fuente de luz en una determinada dirección es igual a la relación entre el flujo luminoso contenido en un ángulo sólido cualquiera cuyo luminoso contenido en un ángulo sólido cualquiera cuyo eje coincida con la dirección considerada y el valor de dicho ángulo sólido expresado en estereorradianes. La intensidad luminosa se representa por la letra I, siendo su unidad la candela (cd).
La fórmula que expresa la intensidad luminosa es
Diferencia entre flujo e intensidad luminosa.
LUMINANCIA O BRILLANTEZ
LUMINANCIA O BRILLANTEZ
La luminancia de una superficie en una dirección determinada es la relación entre la intensidad luminosa en dicha dirección y la superficie aparente (superficie vista por el observador situado en la misma dirección) en otros términos, expresa el efecto de la luminosidad que una superficie produce sobre el ojo humano. La luminaria se representa por la letra L, siendo su unidad la candela por metro cuadrado
(cd/m2) o la candela por centímetro cuadrado
(cd/cm2). La formula la formula que expresa la luminancia es:
INTENSIDAD LUMINOSA
INTENSIDAD LUMINOSA
La luminancia máxima se produce cuando el ojo se encuentra perpendicular a la superficie luminosa La encuentra perpendicular a la superficie luminosa. La luminaria puede ser directa o indirecta correspondiendo la primera a los materiales luminosos y la segunda a los objetos iluminados
INTENSIDAD LUMINOSA
INTENSIDAD LUMINOSA
La iluminancia es lo que produce en el órgano visual la sensación de claridad, pues la luz no se hace visible hasta que se refleja en los cuerpos. La mayor o menor claridad con que vemos los objetos igualmente iluminados, depende de su luminancia. La luminancia tiene gran importancia en el fenómeno de deslumbramientog p .
INTENSIDAD LUMINOSA
INTENSIDAD LUMINOSA
Espectro Electromagnético
Espectro Electromagnético
Rayos Cósmico s Rayos GammaRayos X UV Infra-rojo Micro-ondas TV Radio Energía eléctrica
Espectro Electromagnético
Espectro Electromagnético
s .00001 nm .001 nm 1 nm 10 nm .0001 ft. . 01 ft. 1 ft. 100 ft. 1 mi. 3100 mi.Espectro visible Infrarojo Ultravioleta
A
B
C
Calor
400 300 500 600 700 1000 1500 Longitudes de Onda (Nanómetros)Fuente
Objetivo
Lux
Luna
Superficie tierra
0 1 lux
Algunos Niveles de Luz
Algunos Niveles de Luz
Luna
Superficie tierra
0.1 lux
Alumb. Público Vía expresa
30 lux
Oficinas
Escritorio
500-1000 lux
Estadios
Campo fútbol
1500 lux
Especiales
p
Quirófano
25,000 lux
Sol
Superficie tierra
100,000 lux
Eficiencia Luminosa:
Eficiencia Luminosa:
Relación entre la luz que emite la lámpara con la Relación entre la luz que emite la lámpara con la energía eléctrica que necesita energía eléctrica que necesita
