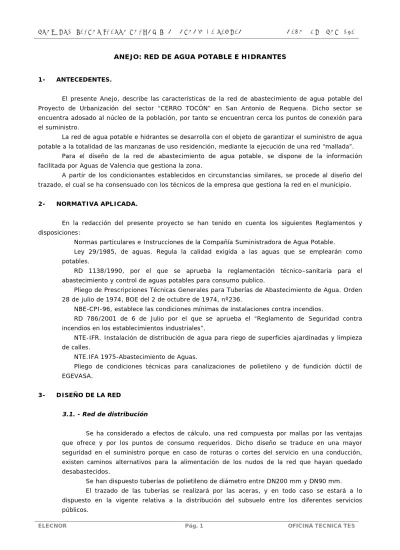

ANEJO: RED DE AGUA POTABLE E HIDRANTES

(1)

PROY. URB. SECTOR “CERRO TOCÓN” SAN ANTONIO DE REQUENA ANEJO AGUA POTABLE

ELECNOR Pág. 1 OFICINA TECNICA TES

ANEJO: RED DE AGUA POTABLE E HIDRANTES

1- ANTECEDENTES.

El presente Anejo, describe las características de la red de abastecimiento de agua potable del Proyecto de Urbanización del sector “CERRO TOCÓN” en San Antonio de Requena. Dicho sector se encuentra adosado al núcleo de la población, por tanto se encuentran cerca los puntos de conexión para el suministro.

La red de agua potable e hidrantes se desarrolla con el objeto de garantizar el suministro de agua potable a la totalidad de las manzanas de uso residención, mediante la ejecución de una red “mallada”.

Para el diseño de la red de abastecimiento de agua potable, se dispone de la información facilitada por Aguas de Valencia que gestiona la zona.

A partir de los condicionantes establecidos en circunstancias similares, se procede al diseño del trazado, el cual se ha consensuado con los técnicos de la empresa que gestiona la red en el municipio.

2- NORMATIVA APLICADA.

En la redacción del presente proyecto se han tenido en cuenta los siguientes Reglamentos y disposiciones:

• Normas particulares e Instrucciones de la Compañía Suministradora de Agua Potable.

• Ley 29/1985, de aguas. Regula la calidad exigida a las aguas que se emplearán como potables.

• RD 1138/1990, por el que se aprueba la reglamentación técnico–sanitaria para el abastecimiento y control de aguas potables para consumo publico.

• Pliego de Prescripciones Técnicas Generales para Tuberías de Abastecimiento de Agua. Orden 28 de julio de 1974, BOE del 2 de octubre de 1974, nº236.

• NBE-CPI-96, establece las condiciones mínimas de instalaciones contra incendios.

• RD 786/2001 de 6 de Julio por el que se aprueba el “Reglamento de Seguridad contra incendios en los establecimientos industriales”.

• NTE-IFR. Instalación de distribución de agua para riego de superficies ajardinadas y limpieza de calles.

• NTE.IFA 1975-Abastecimiento de Aguas.

• Pliego de condiciones técnicas para canalizaciones de polietileno y de fundición dúctil de EGEVASA.

3- DISEÑO DE LA RED

3.1. - Red de distribución

Se ha considerado a efectos de cálculo, una red compuesta por mallas por las ventajas que ofrece y por los puntos de consumo requeridos. Dicho diseño se traduce en una mayor seguridad en el suministro porque en caso de roturas o cortes del servicio en una conducción, existen caminos alternativos para la alimentación de los nudos de la red que hayan quedado desabastecidos.

Se han dispuesto tuberías de polietileno de diámetro entre DN200 mm y DN90 mm. El trazado de las tuberías se realizará por las aceras, y en todo caso se estará a lo dispuesto en la vigente relativa a la distribución del subsuelo entre los diferentes servicios públicos.

(2)

Se diseña siguiendo el trazado viario y los espacios públicos no edificables. Las alineaciones de los distintos tramos serán lo más rectas posibles.

La máxima curvatura, sin empleo de piezas especiales, es la que permite el juego de las juntas para cada tipo de material y diámetro.

Se instalarán varias válvulas de seccionamiento a lo largo de la tubería, tal y como queda definido en planos. En caso de avería en algún tramo de la red de tubería interior, bien sea por rotura u otra incidencia, mediante el accionamiento apropiado de las válvulas que se dispongan a ambos lados del punto de avería, se podrá aislar el tramo averiado manteniéndose el suministro de agua potable al resto de la zona. También se preverán las piezas especiales y se ubicarán ventosas trifuncionales en los puntos más altos de la red, para facilitar la evacuación de aire en el llenado de la tubería, así como la presencia de válvulas de desagüe que permitan vaciar la red.

3.2. - Conducciones

Las conducciones para la red interior serán de polietileno de alta densidad, de diámetro desde 200 hasta 90 mm, para una presión de prueba de 16 atm en las tuberías de diámetro igual o mayor a 160 mm y de 10 atm en las inferiores.

Las condiciones a cumplir por dichas canalizaciones, así como por las válvulas y piezas especiales están establecidas en el Pliego de Condiciones Técnicas para Tuberías de Polietileno de la empresa suministradora.

3.3. - Red de hidrantes

La red de hidrantes se sitúa de forma que la distancia entre cualquier punto de la urbanización a un hidrante no supere los 100 m.

Se considera que actúan simultáneamente dos hidrantes, cada uno con un caudal de 1.000 l/min, equivalente a 16.67 l/s.

4- HIPÓTESIS DE CÁLCULO

Tras el diseño de la red se ha procedido al cálculo de la misma. Puesto que se trata de una zona con distintos usos, los consumos serán también diferentes en cada caso dependiendo del tipo de industria, tal como se indica en la tabla siguiente:

(3)

ZONAS DE USO RESIDENCIAL - VIVIENDAS

MANZANA edificabilidad nº nº DOTACIÓN DEMANDA DEMANDA

habitantes x coeficiente

viviendas (2'9 hab / viv) (l/s/hab) (l/s) hora punta (2,4)

M1 28 viv 81 hab 0,00289 0,23 0,56 M2 44 viv 128 hab 0,00289 0,37 0,89 M3 42 viv 122 hab 0,00289 0,35 0,85 M4 116 viv 336 hab 0,00289 0,97 2,34 M5 - M6 27 viv 78 hab 0,00289 0,23 0,54 M7 5 viv 15 hab 0,00289 0,04 0,10

0,00 m2t 262 viv 760 hab Total = 5,18 l/seg

EQUIPAMIENTO EDUCATIVO-CULTURAL (RED SECUNDARIA)

MANZANA edificabilidad equivalencia equivalencia DOTACIÓN DEMANDA DEMANDA

x coeficiente

nº viviendas nº habitantes (l/s/hab) (l/s) hora punta (2,4)

SMD 6.226,03 m2t 31 viv 90 hab 0,00289 0,26 0,62

6.226,03 m2t 31 viv 90 hab Total = 0,62 l/seg

ZONAS DE USO RESIDENCIAL - ZONAS VERDES

MANZANA superficie equivalencia equivalencia DOTACIÓN DEMANDA DEMANDA

x coeficiente

manzana nº viviendas nº habitantes (l/s/hab) (l/s) hora punta (2,4)

SJL-1 3.054,04 m2 5 viv 16 hab 0,00289 0,05 0,11

SJL-2 1.763,17 m2 3 viv 10 hab 0,00289 0,03 0,07

Total = 0,18 l/seg

TOTAL DEMANDA DEL SECTOR = 5,98 l/seg

Así pues, el caudal demandado de la red de agua potable será de 5.98 l/s en situación de consumo punta. Con los consumos en cada tramo de la red, se procede a la comprobación de los diámetros diseñados mediante el programa de cálculo de abastecimiento del paquete integrado de CYPE, considerando la hipótesis de funcionamiento simultáneo de dos hidrantes.

Se establece como rango de velocidades óptimo el comprendido entre 0,5 y 2 m/s, ya que de este modo no existe peligro ni de erosiones ni de sedimentaciones. Aunque el límite superior se cumple en todos los tramos, sí que existen velocidades por debajo de la mínima aconsejable. Para solucionar esto deberían disponerse tuberías de menor diámetro, pero en el presente proyecto se mantienen las aconsejadas por la empresa suministradora.

Para la situación de explotación normal se exige una presión mínima en cada acometida de 25 mca mientras que en el régimen de funcionamiento de dos hidrantes simultáneamente, deberá de asegurarse una presión mínima de 10 mca en cada hidrante. Claramente la solución propuesta satisface las anteriores condiciones.

(4)

1. Descripción de la red hidráulica - Título: CERRO TOCON

- Viscosidad del fluido: 1.15000000 x10-6 m2/s - Nº de Reynolds de transición: 2500.0

La velocidad de la instalación deberá quedar por encima del mínimo establecido, para evitar sedimentación, incrustaciones y estancamiento, y por debajo del máximo, para que no se produzca erosión.

2. Descripción de los materiales empleados

Los materiales utilizados para esta instalación son:

1 PN10 TUBO PEAD - Rugosidad: 0.00200 mm Descripción Diámetros

mm

DN90 73.6

DN160 130.8 DN200 163.6

El diámetro a utilizar se calculará de forma que la velocidad en la conducción no exceda la velocidad máxima y supere la velocidad mínima establecidas para el cálculo.

3. Formulación

La formulación utilizada se basa en la fórmula de Darcy y el factor de fricción según Colebrook-White: 8·L·Q^2 h = f· ————— pi^2·g·D^5 v·D Re= ——— vs 64 fl= ———— Re 1 K 2.51 ———— = - 2·log( ———— + ———— ) (ft)½ 3.7·D Re·(ft)½ donde:

Listado general de la instalación

Nombre Obra: CERRO TOCON Fecha:20/01/09

(5)

h es la pérdida de altura de presión en m.c.a. f es el factor de fricción L es la longitud resistente en m Q es el caudal en m3/s g es la aceleración de la gravedad D es el diámetro de la conducción en m

Re es el número de Reynolds, que determina el grado de turbulencia en el flujo v es la velocidad del fluido en m/s

vs es la viscosidad cinemática del fluido en m2/s

fl es el factor de fricción en régimen laminar (Re < 2500.0) ft es el factor de fricción en régimen turbulento (Re >= 2500.0) k es la rugosidad absoluta de la conducción en m

En cada conducción se determina el factor de fricción en función del régimen del fluido en dicha conducción, adoptando fl o ft según sea necesario para calcular la caída de presión.

Se utiliza como umbral de turbulencia un nº de Reynolds igual a 2500.0. 4. Combinaciones

A continuación se detallan las hipótesis utilizadas en los consumos, y las combinaciones que se han realizado ponderando los valores consignados para cada hipótesis.

Combinación Hipótesis Única Combinación 1 1.00 5. Resultados 5.1 Listado de nudos Combinación: Combinación 1 Nudo Cota m Caudal dem. l/s Alt. piez. m.c.a. Pre. disp. m.c.a. Coment. N2 0.00 --- 29.78 29.78 NC1 0.00 3.66 28.54 28.54 NC2 0.00 3.66 28.65 28.65 NC3 0.00 3.66 28.53 28.53 Pres. min. NC4 0.00 3.66 28.56 28.56 NC5 0.00 3.66 28.65 28.65 NC6 0.00 0.18 28.70 28.70 NC7 0.00 3.63 28.89 28.89 NC8 0.00 0.65 28.73 28.73 NC9 0.00 0.65 29.03 29.03 NC10 0.00 3.63 29.08 29.08 NC11 0.00 3.44 28.98 28.98 NC12 0.00 3.44 29.43 29.43 NC13 0.00 3.44 29.60 29.60 Pres. máx. NC14 0.00 0.47 29.20 29.20 NC15 0.00 0.47 28.67 28.67 NC16 0.00 0.47 28.59 28.59 NC17 0.00 0.10 29.50 29.50 SG1 0.00 -38.87 30.00 30.00

Listado general de la instalación

(6)

5.2 Listado de tramos

Valores negativos en caudal o velocidad indican que el sentido de circulación es de nudo final a nudo de inicio.

Combinación: Combinación 1 Inicio Final Longitud

m Diámetros mm Caudal l/s Pérdid. m.c.a. Velocidad m/s Coment. N2 NC13 10.25 DN200 36.22 0.17 1.72 N2 NC17 39.44 DN90 2.65 0.28 0.62 N2 SG1 11.73 DN200 -38.87 -0.22 -1.85 Vel.máx. N15 NC15 45.57 DN160 -4.10 -0.05 -0.31 Vel.< 0.5 m/s N15 NC16 35.53 DN160 4.10 0.04 0.31 Vel.< 0.5 m/s N19 NC4 49.78 DN90 0.78 0.04 0.18 Vel.< 0.5 m/s N19 NC5 60.13 DN90 -0.78 -0.05 -0.18 Vel.< 0.5 m/s N23 NC1 92.41 DN160 -0.71 -0.00 -0.05 Vel.< 0.5 m/s N23 NC3 53.84 DN160 0.71 0.00 0.05 Vel.< 0.5 m/s NC1 NC2 104.89 DN160 -4.37 -0.12 -0.33 Vel.< 0.5 m/s NC2 NC5 88.34 DN160 -0.06 -0.00 -0.00 Vel.< 0.5 m/s NC2 NC6 14.58 DN160 -7.97 -0.05 -0.59 NC3 NC4 57.65 DN160 -2.95 -0.03 -0.22 Vel.< 0.5 m/s NC4 NC16 14.98 DN160 -5.83 -0.03 -0.43 Vel.< 0.5 m/s NC5 NC15 14.69 DN160 -4.50 -0.02 -0.33 Vel.< 0.5 m/s NC6 NC7 59.84 DN160 -7.75 -0.18 -0.58 NC6 NC8 100.99 DN90 -0.40 -0.03 -0.09 Vel.< 0.5 m/s NC7 NC10 94.07 DN160 -6.18 -0.19 -0.46 Vel.< 0.5 m/s NC7 NC11 61.00 DN160 -5.20 -0.09 -0.39 Vel.< 0.5 m/s NC8 NC9 60.17 DN160 -10.13 -0.30 -0.75 NC8 NC15 13.91 DN160 9.07 0.06 0.68 NC9 NC10 13.88 DN160 -8.63 -0.05 -0.64 NC9 NC14 35.55 DN90 -2.15 -0.17 -0.50 NC10 NC13 36.11 DN160 -18.43 -0.53 -1.37 NC11 NC12 120.38 DN160 -8.64 -0.45 -0.64 NC12 NC13 39.84 DN160 -9.53 -0.18 -0.71 NC12 NC17 10.45 DN90 -2.55 -0.07 -0.60 NC13 NC14 19.52 DN90 4.81 0.40 1.13 NC14 NC16 119.39 DN90 2.20 0.61 0.52 5.3 Listado de elementos No hay elementos para listar. 6. Envolvente

Se indican los máximos de los valores absolutos.

Listado general de la instalación

(7)

Envolvente de máximos Inicio Final Longitud

m Diámetros mm Caudal l/s Pérdid. m.c.a. Velocidad m/s N2 NC13 10.25 DN200 36.22 0.17 1.72 N2 NC17 39.44 DN90 2.65 0.28 0.62 N2 SG1 11.73 DN200 38.87 0.22 1.85 N15 NC15 45.57 DN160 4.10 0.05 0.31 N15 NC16 35.53 DN160 4.10 0.04 0.31 N19 NC4 49.78 DN90 0.78 0.04 0.18 N19 NC5 60.13 DN90 0.78 0.05 0.18 N23 NC1 92.41 DN160 0.71 0.00 0.05 N23 NC3 53.84 DN160 0.71 0.00 0.05 NC1 NC2 104.89 DN160 4.37 0.12 0.33 NC2 NC5 88.34 DN160 0.06 0.00 0.00 NC2 NC6 14.58 DN160 7.97 0.05 0.59 NC3 NC4 57.65 DN160 2.95 0.03 0.22 NC4 NC16 14.98 DN160 5.83 0.03 0.43 NC5 NC15 14.69 DN160 4.50 0.02 0.33 NC6 NC7 59.84 DN160 7.75 0.18 0.58 NC6 NC8 100.99 DN90 0.40 0.03 0.09 NC7 NC10 94.07 DN160 6.18 0.19 0.46 NC7 NC11 61.00 DN160 5.20 0.09 0.39 NC8 NC9 60.17 DN160 10.13 0.30 0.75 NC8 NC15 13.91 DN160 9.07 0.06 0.68 NC9 NC10 13.88 DN160 8.63 0.05 0.64 NC9 NC14 35.55 DN90 2.15 0.17 0.50 NC10 NC13 36.11 DN160 18.43 0.53 1.37 NC11 NC12 120.38 DN160 8.64 0.45 0.64 NC12 NC13 39.84 DN160 9.53 0.18 0.71 NC12 NC17 10.45 DN90 2.55 0.07 0.60 NC13 NC14 19.52 DN90 4.81 0.40 1.13 NC14 NC16 119.39 DN90 2.20 0.61 0.52 Se indican los mínimos de los valores absolutos.

Envolvente de mínimos Inicio Final Longitud

m Diámetrosmm Caudall/s Pérdid.m.c.a. Velocidadm/s N2 NC13 10.25 DN200 36.22 0.17 1.72 N2 NC17 39.44 DN90 2.65 0.28 0.62 N2 SG1 11.73 DN200 38.87 0.22 1.85 N15 NC15 45.57 DN160 4.10 0.05 0.31 N15 NC16 35.53 DN160 4.10 0.04 0.31 N19 NC4 49.78 DN90 0.78 0.04 0.18 N19 NC5 60.13 DN90 0.78 0.05 0.18 N23 NC1 92.41 DN160 0.71 0.00 0.05 N23 NC3 53.84 DN160 0.71 0.00 0.05 NC1 NC2 104.89 DN160 4.37 0.12 0.33 NC2 NC5 88.34 DN160 0.06 0.00 0.00

Listado general de la instalación

(8)

Inicio Final Longitud

m Diámetrosmm Caudall/s Pérdid.m.c.a. Velocidadm/s NC2 NC6 14.58 DN160 7.97 0.05 0.59 NC3 NC4 57.65 DN160 2.95 0.03 0.22 NC4 NC16 14.98 DN160 5.83 0.03 0.43 NC5 NC15 14.69 DN160 4.50 0.02 0.33 NC6 NC7 59.84 DN160 7.75 0.18 0.58 NC6 NC8 100.99 DN90 0.40 0.03 0.09 NC7 NC10 94.07 DN160 6.18 0.19 0.46 NC7 NC11 61.00 DN160 5.20 0.09 0.39 NC8 NC9 60.17 DN160 10.13 0.30 0.75 NC8 NC15 13.91 DN160 9.07 0.06 0.68 NC9 NC10 13.88 DN160 8.63 0.05 0.64 NC9 NC14 35.55 DN90 2.15 0.17 0.50 NC10 NC13 36.11 DN160 18.43 0.53 1.37 NC11 NC12 120.38 DN160 8.64 0.45 0.64 NC12 NC13 39.84 DN160 9.53 0.18 0.71 NC12 NC17 10.45 DN90 2.55 0.07 0.60 NC13 NC14 19.52 DN90 4.81 0.40 1.13 NC14 NC16 119.39 DN90 2.20 0.61 0.52 7. Medición

A continuación se detallan las longitudes totales de los materiales utilizados en la instalación. 1 PN10 TUBO PEAD Descripción Longitud m Long. mayoradam DN90 435.26 522.31 DN160 1021.69 1226.02 DN200 21.98 26.38

Se emplea un coeficiente de mayoración en las longitudes del 20.0 % para simular en el cálculo las pérdidas en elementos especiales no tenidos en cuenta en el diseño.
