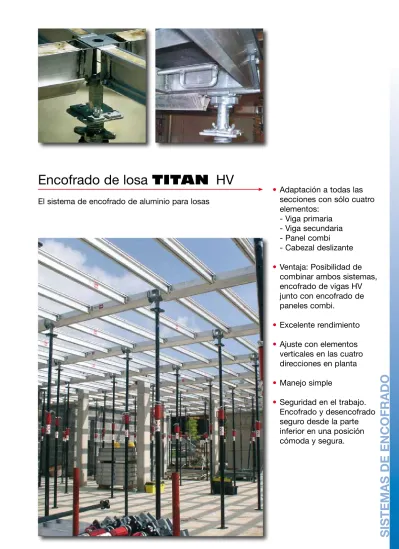

Encofrado de losa
TITAN
HV
El sistema de encofrado de aluminio para losas
•
Adaptación a todas las
secciones con sólo cuatro
elementos:
- Viga primaria
- Viga secundaria
- Panel combi
- Cabezal deslizante
•
Ventaja: Posibilidad de
combinar ambos sistemas,
encofrado de vigas HV
junto con encofrado de
paneles combi.
•
Excelente rendimiento
•
Ajuste con elementos
verticales en las cuatro
direcciones en planta
•
Manejo simple
•
Seguridad en el trabajo.
Encofrado y desencofrado
seguro desde la parte
inferior en una posición
cómoda y segura.
SISTEMAS
DE
2
C - Panel Combi V - Viga primaria H - Viga secundaria Panel adaptadorEl sistema
El sistema de encofrado de aluminio para losas TITAN HV, ampliamente utilizado en el mundo entero, resuelve fácilmente los problemas de encofrado de hormigón armado sin adaptaciones ni rellenos, que normalmente acarrean costos adicionales.
El sistema TITAN HV es como un mecano.
El equipo, debido a su bajo peso por elemento y por ser fácilmente manejable no depende de una grúa para su transporte y montaje.
La idea
Frente a sistemas tradicionales de vigas apoyadas en dos niveles, en el sistema HV las vigas primarias y secundarias quedan al mismo nivel, gracias al novedoso sistema de aletas de apoyo sobre los cabezales desli-zantes y sobre los laterales de las vigas primarias, que permite colgar las vigas, así se evitan solapes que enca-recen las soluciones.
Las vigas forman una estructura de entramado portante, estable y no deslizante, aún sin montar el fenólico. La flexibilidad del sistema TITAN HV se aprecia en la posibilidad de cambiar la dirección del encofrado colgando las vigas primarias de otras primarias.
Así se cubren áreas, interrumpiéndose solo por vigas, paredes o muros inclinados. Las vigas primarias y secundarias pueden ser insertadas en cualquier posición.
Además el sistema se complementa con el panel combi.
El panel combi está formado por una placa de fibra de vidrio de 10 mm de espesor integrada en un marco de aluminio, que se cuelga de las vigas primarias, sustituyendo así el montaje de vigas secundarias y fenólico. Además, para ajustes a dimensiones no standard pueden realizarse cambios de dirección sistemáticos en las vigas primarias y secundarias y cubrir con tablero fenólico de 21 mm de espesor los espacios restantes.
Éste sistema con cabezales deslizantes permite desencofrar a las 48 horas de haber hormigonado, pudiéndose retirar todo el entramado de vigas o de paneles, así como también aproximadamente el 50 % de los puntales, para su inmediato reempleo en otras zonas. Con esto se optimiza la cantidad de equipo necesario para cubrir grandes superficies y por lo tanto se ahorra también en alquiler del equipo.
La experiencia muestra que el encofrado de losa TITAN HV reduce el tiempo de encofrado y desencofrado en, al menos 0,1 h/m² comparado con sistemas tradicionales de encofrado. De ésta forma, realizando dos puestas al mes, se reducirían los gastos de mano de obra, con lo que se amortizaría el coste del alquiler mensual.
Tablero Fenólico Panel Combi
Cabezal deslizante
Puntal HV Brazo deménsula
Soporte de hormigón
Barandilla de seguridad HV
3
Componentes del sistema:
Pocas piezas
El sistema se compone de cuatro piezas principales • Viga primaria V • Viga secundaria H • Panel Combi • Cabezal deslizante Las vigas
• De gran ligereza puesto que son
de aluminio de alta resistencia
• Todas tienen un listón superior de
madera de 2,2 x 40 para clavar según DIN 1151
• Codificadas por color según
su longitud
• Larga vida útil
• De fácil, segura y rápida
manipulación, sin fatiga de la mano de obra.
El panel combi
• Complementa el sistema
de vigas TITAN HV
• Se compone de un marco ligero
de aluminio
• Tiene una placa de fibra de vidrio
de 10 mm de espesor integrada, remachada al marco de aluminio
• Ergonomía óptima, peso 16,5 kg
• Encofrado y desencofrado según
la normativa, desde la parte inferior, mediante enganche del asa articulada
• Permite el clavado de elementos
Cabezal deslizante
• Galvanizado
• Encaja con todos los puntales
diseñados según normas DIN
• Fijación a los puntales con 2
tornillos de rosca rápida y tuerca de aletas o con una brida de fijación
• Desmontaje rápido mediante
disco deslizante con cuña
• No necesita herramientas especiales;
un golpe de martillo es suficiente para aflojarlo
• Permite ser desmontado incluso en
esquinas o cerca de paredes
Viga primaria V
Viga secundaria H
Cabezal deslizante Enganche en asa articulada
Asa articulada Asa fija
Marco de aluminio Placa de fibra de vidrio
Panel Combi
Placa portante de apoyo
4
Primaria en primaria Primaria en cabezal deslizante Secundaria en cabezal deslizante Secundaria en primariaEl panel adaptador
Con el panel adaptador se cubre el espacio entre paneles combi sobre la viga primaria. La forma de goterón de la sección favorece la evacuación de la lechada infiltrada sin ensuciar la viga primaria. Gracias a dos juntas de dilatación integradas, es posible compensar deformaciones térmicas debidas a alta radiación solar.
El Espaciador
El espaciador tiene la longitud necesaria para poder adosar la viga al elemento vertical ya hormi-gonado y ajustar la separación al mismo, para permitir usar un panel adaptador en el borde e iniciar el montaje del encofrado desde cual-quier lado.
Panel combi en primaria
Las uniones
Ensamblado simple de las piezas, únicamente se cuelgan o apoyan los elementos.
Panel adaptador
Encuentro con elemento vertical
Espaciador
5
Encofrar
El montaje del sistema TITAN HV es muy simple y sencillo de utilizar. Un sinfín de aplicaciones alrededor del mundo así lo demuestran.
Un equipo de sólo dos personas pueden trabajar de manera independiente. Cada equipo puede comenzar con el encofrado en distintos lugares al mismo tiempo. Para evitar el uso de grúa se debe colocar el material en una jaula móvil. (Véase página 19)
Cómo utilizar el sistema
• No es necesario medir las distancias entre puntales porque éstas vienen determinadas automáticamente
por las longitudes de las vigas primarias y secundarias
• Se utilizan pocos puntales, una media de sólo 0,4 puntales/m²
• No se necesitan puntales adicionales de seguridad
• Alta seguridad en el trabajo. Montaje desde abajo y sin fatigas por su buena ergonomía y peso
No hace falta más que un equipo de dos encofradores para poder montar el sistema.
Distintos equipos de dos personas pueden empezar a encofrar por puntos diferentes. El material debe ser llevado en jaulas con ruedas giratorias para agilizar su transporte.
La calidad del acabado del hormigón, la cantidad de reempleos y la disponibilidad de materiales determinan el tipo de fenólico a emplear en cada caso y consecuentemente el precio. Para soluciones standard se utilizan los fenólicos de tres capas de 0,5 x 2,00 m de fácil manipulación con los bordes protegidos.
Un correcto replanteo de la disposición de los paneles fenólicos (alineados longitudinalmente con las vigas primarias) permite liberar más paneles al desencofrar.
Para facilitar la combinación de vigas primarias y secundarias adecuada y la correcta elección de los puntales para una losa de espesor predeterminado, les podemos suministrar una regla de cálculo. Se cuelga uno de los extremos de la viga principal en
el cabezal deslizante.
Encofrar con vigas primarias y secundarias
Se levanta el otro extremo de la viga con el próximo puntal. Así se sitúa en la posición exacta.
6
En lugar de utilizar las vigas segundarias y paneles fenólicos de 0,5 x 2,0 m se puede montar el panel combi (1,70 x 0,45 m= 0,77 m², 16,5 kg aprox.) enganchado o colgado de las vigas primarias. Se puede deslizar en horizontal hasta adosarlo a cualquier elemen-to vertical. Así se puede comenzar
desde cualquier esquina de un muro o pared.
El hueco entre los paneles combi se rellena con el panel adaptador (170 x 21 x 900 mm) que se coloca sobre los cabezales deslizantes que quedarán montados hasta el desmontaje de los puntales. Los paneles combi y una parte de
los paneles adaptadores se pueden desencofrar y trasladar a otra zona tan pronto como ha bajado el equi-po (Sistema de cabezal deslizante). Este sistema, mantiene todas las ventajas del encofrado de losas TITAN HV.
Encofrar con vigas primarias y panel combi
Se puede deslizar horizontalmente el panel combi hasta la pared.
El panel combi y las vigas primarias forman una estructura rígida frente a esfuerzos horizontales que se transmiten a elementos verticales como soportes o muros, según las indicaciones de DIN 4421.
Foto a la izquierda:
Seguridad en el trabajo: El panel combi se puede montar desde la parte inferior. Eventualmente se puede encofrar y desencofrar de manera segura mediante una jaula con ruedas que sirve de plataforma de trabajo móvil. Se debe evitar que los operarios se acerquen a los bordes o zonas sin protección.
Foto a la derecha:
El cabezal deslizante permite el desen-cofrado rápido del panel combi y de las vigas primarias.
Combinación de los 2 sistemas: encofrado con paneles + encofrado con vigas primarias y fenólico de 21 mm.
7
La posición del asa del panel combi es muy ergonómica y el apoyo articulado facilita la labor de encofrado y desencofrado.La placa maciza de fibra de vidrio, (no es una placa multiplaca) produce una buena superficie de acabado del hormigón, no absorbe agua, no se hincha, mantiene sus características resistentes, necesita menos desen-cofrante, y su limpieza es más fácil.
Se puede iniciar el desencofrado desde cualquier punto.
8
Vista inferior de superficie encofrada en la que se aprecia la trama ordenada de las juntas
El panel combi se puede deslizar en horizontal sobre la viga primaria hasta el elemento vertical per-mitiendo un voladizo máximo de 150 mm del panel sobre el eje del cabezal. Así se puede comenzar con el encofrado desde el borde perimetral.
Son necesarios muy pocos puntales
Ejemplo 1,8 m x 2,4 m = 4,32 m² con una losa de 25 cm de espesor Ejemplo 1,8 m x 1,8 m = 3,24 m² con una losa de 33 cm de espesor
Vista superior de superficie encofrada con paneles combi y paneles adaptadores
Panel adaptador
Panel combi adosado directamente contra el elemento vertical.
Viga Primaria Cabezal deslizante
9
Sistema TITAN HV + Panel combi:Ajuste de la superficie irregular a encofrar mediante tablero fenólico de 21 mm de espesor y vigas secundarias HV
Áreas construidas
Se puede encofrar sobre soportes ya construidos, como muros o pilares, con solo cambiar la dirección de las vigas primarias y secundarias. Este sistema descarta la necesidad de piezas de ajuste.
Encofrado y ajuste a formas complicadas con únicamente 4 elementos:
- Vigas primarias - Vigas secundarias - Panel combi - Cabezal deslizante
10
Soluciones especiales - Sencillez del sistema HV
En los siguientes esquemas se muestra un resumen de ejemplos de la facilidad de aplicaciones y soluciones del sistema TITAN HV y su sencillo manejo.
(Véase leyenda en la página 13)
Adaptación a pared inclinada solución 1
Adaptación a pared inclinada solución 2
Integración de sistema TITAN U-HV
Ajuste en un único nivel a cualquier dimensión de losa
Viga de aluminio TITAN 120 Träger TITAN 120 Träger TITAN 120 Viga secundaria Viga primaria
Cabezal deslizante TITAN Cabezal en horca
P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N
Viga secundaria Viga secundaria Viga secundaria
Viga primaria
Cabezal deslizante TITAN Viga primaria
Cabezal en horca Viga de aluminio TITAN 120 P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N Viga secundaria Viga primaria
Cabezal deslizante TITAN
Cabezal en horca Viga de aluminio TITAN 120 Zuncho de viga P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N Viga secundaria Viga secundaria Viga primaria
Cabezal deslizante TITAN
P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N Ajuste infinito Ajuste infinito Ajuste infinito Zuncho de viga
11
Integración de una columnaEncofrado perimetral de losa
Encofrado perimetral de losa en esquina
* Madera aserrada en tablones 90/100 para las superficies de ajuste. Se cortan de la longitud correspondiente para su apoyo sobre las vigas primarias. Viga de aluminio para encofrado TITAN 160 Viga primaria Viga secundaria
Cabezal deslizante TITAN
Viga secundaria Viga primaria P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N Barandilla de seguridad HV Viga secundaria Viga primaria
Cabezal deslizante TITAN
Viga secundaria Viga primaria Cono de goma Brazo de ménsula para voladizos MA # 90/100 P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N Barandilla de seguridad HV Viga secundaria Viga primaria Cono de goma Viga secundaria Viga primaria
Cabezal deslizante TITAN Brazo de ménsula para voladizos Grapa con tornillo
R 12 x 50 P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N P un ta l d e ac er o TI TA N
12
Planning de encofrado con
sistema CAD
Se realizan planos optimizados con un sistema CAD desarrollado por Ischebeck:
• Código de colores para los
elementos del sistema
• Control estático integrado
• Creación de listas de
materiales, despiece
• Cálculo del precio de
alquiler mensual
• Planos para cada fase,
división en etapas
En los planos se muestran las vigas primarias con doble línea y las vigas secundarias con línea simple. Los tamaños de cada una de ellas se reconocen por el código de colores indicado en la leyenda.
13
DISEÑADOR G.S. Control ESCALA 1:75 REVISIONES QUERSCHNITT PLANO Nº 88019–EG–1 CLIENTEWayss & Freytag – Múnich PROYECTO
Obra Edificio de Oficinas PRODUCTO
Encofrado de losa TITAN HV FRIEDR. ISCHEBECK GMBH
D-58256 Ennepetal
Eigentum von FRIEDR. ISCHEBECK GMBH Vervielfältigung oder Bekanntgabe an Dritte in jedweder Form ist ohne schriftliche Genehmigung des Eigentümers nicht gestattet
- Todas las dimensiones en mm - Flecha máxima < L/400 - Espesor de losa 200 mm - Altura de apuntalado 3480 mm - Espesor fenólico 22 mm (E=6000N/mm²) - Separación entre secundarias - Puntales de acero TITAN tamaño 4 (2.50-4.10 m) - Zuncho 250 x 550 mm - Separación TITAN U 250 mm Cabezal deslizante Viga primaria L=1150 mm Viga primaria L=1500 mm Viga primaria L=1700 mm Viga secundaria L=1150 mm Viga secundaria L=1500 mm Viga secundaria L=1700 mm
Puntal TITAN con cabezal en U Sopanda de madera TITAN U-HV: Zuncho de encofrado TITAN U-HV
Hewlett Packard CAD System Design
Cabezal deslizante Viga primaria 1150 mm Viga primaria 1500 mm Viga primaria 1700 mm Viga secundaria 1150 mm Viga secundaria 1500 mm Viga secundaria 1700 mm ZUNCHO DE ENCOFRADO TITAN U-HV SOPANDA DE MADERA SCHNITT SYMBOLE Escalera
SECCIÓN
SÍMBOLOS SECCIÓN
14
Desencofrado con vigas primarias y
secundarias
El cabezal deslizante se afloja con un golpe de martillo. Todas las vigas primarias y secundarias, aproximadamente el 2/3 del fenólico y el 50 % de los puntales pueden ser desmontados y reutilizados en otras áreas.
Para una mayor velocidad y seguridad, se recomienda el uso de jaulas móviles que sirven como plataforma de trabajo móvil y a la vez para transportar y almacenar los componentes y mantener limpia el área de trabajo.
Las piezas del sistema TITAN HV no están en contacto con el hormigón; por este motivo se reducen los costos de limpieza.
15
Desencofrado con paneles combi
Con el asa articulada de uno de los lados del panel es más fácil desencofrar desde la parte inferior.
Vista inferior de la superficie de acabado hormigonada, con el apuntalamiento residual. Los paneles y las vigas primarias ya se han eliminado y se pueden utilizar en la próxima fase de encofrado. Solamente quedan algunos paneles adaptadores sobre los puntales residuales.
16
Losa con casetones Losa con soportes
Ejemplos
El sistema TITAN HV es apto para una gran cantidad de aplicaciones, desde edificios hasta obras de ingeniería civil, incluyendo edificios de oficinas, edificios públicos, presas, apartamentos, etc.
El sistema TITAN HV es apto para todo tipo de losas de hormigón, hasta espesores de 1,05 m. Cisterna
Apartamentos Edificio industrial
17
En edificios altos, es mucho máscostoso encofrar losas en voladi-zo, vigas perimetrales, parapetos, etc. además de aumentar el riesgo comparado con el trabajo en el interior del edificio.
Por ello hemos combinado el sistema HV con mesas peri-metrales TITAN RT.
Esta mesa se monta una sola vez
Cuando hay que encofrar jácenas, el sistema ideal son los zunchos de encofrado TITAN U-HV. Éste encofrado se mueve con la misma rapidez que el sistema HV.
No hay distintos tiempos para el
El sistema de mesas perimetrales TITAN RT cumple con los requisitos y prescripciones de la norma de seguridad en el trabajo según UVV BGV C22 y DIN 4420 parte 1. Fijación Alu-Bastidor Alu-Puntal hasta 1,20 1,6 m
TITAN U-HV Colocar sobre vigas
al principio de los trabajos y se posiciona sucesivamente con la grúa en los pisos siguientes. De esta forma, la zona más problemática, la perimetral, está encofrada y protegida inmediata- y continuamente (véase el catálogo de cimbras ALU TITAN para más información).
desencofrado.
Los brazos de los zunchos se apoyan sobre las vigas primarias y puede compensar desviaciones en el mon-taje de las mismas.
Solución de encofrado perimetral con sistema de
encofrado de mesas RT
Solución de encofrado para jácenas con sistema de zunchos TITAN U-HV
Orificio para
clavos Ø4 Fijación con grapa con tornillo
Listón de madera para clavar
Detalle de la unión del tablero de encofrado de la losa con el costero de la viga mediante clavo galvanizado
160
hasta
18
Una alternativa a la mesa perime-tral es el uso de la viga primaria de 3,50 m de longitud. Para crear una zona de trabajo de aprox. 1 m y para situar la protección lateral se usa esta viga en voladizo. La
viga se engancha en el cabezal de un puntal situado a una distancia aproximada de 2,50 m del borde y se asegura con el brazo de ménsu-la. En el borde se coloca un puntal debajo de la viga con un cono de
Solución de encofrado perimetral con vigas primarias de 3,50 m en voladizo
goma. La viga no puede sobresalir más de 1,15 m del eje del último puntal. Dependiendo de las solici-tudes estáticas, la viga se apoyará como mínimo en un puntal suple-mentario. Viga primaria 1,70 m Cabezal deslizante Puntal de acero Viga primaria 3,50 m Brazo de ménsula Puntales coloca-dos con conos de goma Zona de trabajo aprox. 1,00 m Longitud del voladizo ≤ 1,15 m aprox. 2,50 m
19
Accesorios
Jaula
El equipo no necesita grúa, la utilización de jaulas con ruedas facilita el montaje y el transporte en la obra.
Viga primaria canto 200 Viga primaria canto 160
Brazo de ménsula
El brazo de ménsula evita el vuelco de la viga primaria perimetral. Se puede colocar enganchado en la placa de cabeza de un puntal o, en caso de un cambio de dirección, fijado en la ranura inferior de una viga primaria con un tor-nillo de cabeza de martillo.
Cono de goma (Posicionador) Para posicionar y fijar la placa de cabeza del puntal en la cara inferior de las vigas primarias (véase página 18).
Barandilla de seguridad HV Sencillamente se desliza e intro-duce dentro de la viga primaria (según DIN 4420 que exige protec-ción contra caídas).
Cono de goma
Barandilla de seguridad HV Brazo de ménsula
Posición de montaje
Puntal TITAN HV Cargas admisibles pag. 23
13 Bastidor ALU-TITAN Alu-Spindelstütze TIT AN HV Maxi 2950 - 4250 mm Alu-Spindelstütze TIT AN HV 1750 - 3050 mm 13
Placa de cabeza con perforaciones
compati-bles con otros sistemas de encofrado de losas y con cabezales diferentes
Husillo de acero Ø 59 mm x 3,2 mm,
acero S 355
Recorrido de ajuste hasta 1300 mm
Rosca rápida, muy resistente, con un desplazamiento de 16 mm/ giro
Tuerca, siempre situada a una altura cómoda
de manejar, ajuste de precisión
Pestillos de seguridad para sujetar el husillo,
permiten soltar fácilmente y un ajuste rápido Disco iflon para reducir la fricción del puntal
en carga
Tubo exterior de aluminio de alta resistencia Hendidura con posibilidad de fijación
de bastidores a cualquier altura
Puntal TIT AN HV Ma xi Puntal TIT AN HV Ma xi
Placa de cabeza /pie
Placa de pie con perforaciones
compatibles con otros sistemas
Para más información véase catálogo puntal TITAN HV.
Peso aprox. jaula 38 kg
Con bastidores ALU-TITAN se pueden conectar los puntales TITAN HV sueltos formando una torre para aumentar las cargas admisibles. El bastidor puede fijarse a cualquier altura. Para más información véase el catálogo de cimbras ALU TITAN.
20
Jaula para panel combi
• Almacenamiento ordenado
• No es necesario transportar o
almacenar en otros lugares
• Facilita el recuento y el control
del material
• Obras bien organizadas
• Transporte fácil en la obra
• Facilidad de carga con grúa u
horquilla elevadora para camiones y contenedores
Jaula 14
Para 14 paneles combi, apilable en la obra. Jaula 30
Para 30 paneles combi, plegable en la obra.
21
Dimensiones
Cabezal
deslizante Unión cabezal-puntal con tornillos FIX
Viga Primaria
Viga Secundaria
Altura de caída
Peso: 4,5 kg
2 tornillos FIX de fijación al puntal
Viga 1,15 m; 1,50 m; Ix = 559 cm4 Wx = 60,8 cm3 E · Ix = 391 kNm2 1,70 m; 3,50 m: Mx = 6,89 kNm Qx = 27 KN Viga 2,30 m: Ix = 1027 cm4 Wx = 94,5 cm3 E · Ix = 719 kNm2 Mx = 10,8 kNm Qx = 27 KN Longitud 1,15 m 1,50 m 1,70 m 2,30 m 3,50 m Peso 8,5 kg 11,2 kg 12,7 kg 18,0 kg 28,4 kg
Color-código (largo + 10 cm)Intereje
1,25 m 1,60 m 1,80 m 2,40 m 3,60 m Longitud 1,15 m 1,50 m 1,70 m Peso 3,7 kg 5,0 kg 5,3 kg
Color-código (largo + 10 cm)Intereje
1,25 m 1,60 m 1,80 m Viga 1,15 m; 1,50 m; 1,70 m: Ix = 175 cm4 Wx = 29 cm3 E · Ix = 122,5 kNm2 Mx = 3,3 kNm Qx = 9,25 KN Viga Primaria 1,15 m, 1,50 m, 1,70 m, 3,50 m Viga Primaria 2,30 m Viga Secundaria 40 62 120 100 160 150 60 90 100 200 150 90 Tornillos FIX hasta Ø 60 mm
Apretar siempre bien los tornillos!
Unión cabezal-puntal con brida de fijación
22
Datos Técnicos
Máximo espesor de losa para vigas primarias y secundarias TITAN HV,
con una flecha admisible de
ℓ
/300Ejemplo:
El espesor de la losa es 30 cm y se toma como distancia entre vigas secundarias 50 cm.
Hay que comprobar donde se encuentra el punto de intersección por debajo de las líneas límite (línea límite discontínua= vigas primarias, línea límite contínua = vigas secundarias).
Estas líneas determinan la zona admisible máxima en relación a la longitud de las vigas.
En el caso del ejemplo, el punto de intersección se encuentra debajo de la línea de limite para la viga primaria de 1,70 m de longitud y la viga secundaria de 1,70 m de longitud.
Se han considerado los siguientes valores según DIN 4421:
Peso propio hormigón gb = 26 kN/m3
Peso propio encofrado ge = 0,5 kN/m2
Sobrecarga p = 0,2 x gb mit 1,5 < p < 5,0 kN/m2
Espesor de fenólico d = 21 mm
Exigencia según DIN 4421
El diseño presupone que la unión entre el encofrado de la losa horizontal contra muros o soportes verticales es suficientemente rígida para absorber por lo menos el 1% de la carga vertical De lo contrario, deberá fijarse la unión del encofra-do de la losa sobre los puntales de apoyo frente a empujes horizontales.
distancia entre vigas secundarias e (m)
espesor
de
losa
d
(m)
1,00 0,80 0,60 0,40 0,20 0,20 0,40 0,60 0,80 1,00 1,05 Viga primaria L=1,15 (1,25) viga secundaria L= 1,15 (1,25) 0,82 0,73 0,42 0,33 0,25 viga primaria L=1,50 (1,60) viga primaria L=1,70 (1,80) viga primaria L=2,30 (2,40) viga secundaria L=1,50 (1,60) viga secundaria L=1,70 (1,80) Ejemplo de lectura 0,48 0,61 fenólico de 21 mm 0,36 0,47 0,29 0,37zona admisible con
fenólico de 21
mm
1,25 m 1,60 m 1,80 m 1, 25 m 1, 60 m 1, 80 m 2, 40 m Intereje Desencofrado rápidoposible en ciertos casos en sistemas con cabezal deslizante
23
Valores tipo para determinar la cantidad nece-saria de material por superficieCon los siguientes coeficientes se puede determi-nar fácilmente la cantidad de material necesario según la trama del sistema de encofrado HV. Los coeficientes se basan en los siguientes supuestos:
• La distancia entre vigas secundarias es 50 cm
• El suplemento de material para zonas perime-
trales es 5% (en caso de secciones pequeñas se puede aumentar el porcentaje)
• El porcentaje de trípodes es 15% del número
de puntales.
Ejemplo para 320 m² con una trama HV de 1,60 x 1,60 m:
Despiece aproximado:
Viga primaria 1,50 m: 320 x 0.410 = 132 uds.
Viga secundaria 1,50 m: 320 x 1.313 = 420 uds.
Puntal: 320 x 0.410 = 132 uds.
Cabezal con tornillos: 320 x 0.410 = 132 uds.
Trípode: 320 x 0.060 = 20 uds. Trama 1,80 x 1,80 m 0.324 1.167 0.324 0.324 0.049 1,60 x 1,60 m 0.410 1.313 0.410 0.410 0.060 1,25 x 1,25 m 0.673 1.682 0.673 0.673 0.100
Cantidad de material necesario por m² de losa
Básicamente el sistema HV aumenta su rentabilidad con el número de usos por obra.
De ello se deduce que es útil tomar secciones relativa-mente pequeñas. Aunque se tienen que considerar los costos relativos a las juntas de hormigonado.
El tamaño óptimo de la sección de hormigonado, varía en función del tamaño de la estructura del edificio de 300 a 600 m². 1,80 1,90 2,00 2,10 2,20 2,30 2,40 2,50 2,60 2,70 2,80 2,90 3,00 3,10 3,20 3,30 3,40 3,50 3,60 3,70 3,80 3,90 4,00 4,10 4,20 38 36 33 31 29 28 27 26 25 24 23 22 21 40 40 40 40 40 40 40 40 40 40 37,7 34,6 31,5 40 40 40 40 40 40 40 36,9 33,8 30,8 27,7 24,6 21,5 Tamaño 2 1,8 - 3,0 m B 30 Altura- Extensión en m Tamaño 3 2,3 - 3,5 m B 35 Tamaño 4 2,6 - 4,1 m C 40 Puntal TITAN HV* 1,75-3,05 m Puntal TITAN HV MAXI 2,95-4,25 m
*La instalación adicional de bastidores aumenta la carga admisible
Carga admisible en kN para puntales de acero TITAN y puntales TITAN HV (según modelo estruc-tural indicado en la norma EN 1065)
38 38 37 36 35 33 31 30 29 28 27 26 26 25 24 23 35 34 32 31 29 28 27 26 25 24 23 22 21
Espesor admisible de losa para el uso del panel combi según DIN 18202 Tolerancias en edificación
para una flecha máxima de
ℓ
/300Tolerancia de lisura superficial según DIN 18202 para uso de panel Combi con diferentes combinaciones de vigas Espesor de
losa Viga primaria 115 Viga primaria 150 Viga primaria 170
d Línea f < Línea f < Línea f <
[cm] L/300 L/300 L/300
10 7 o.k. 7 o.k. 7 o.k.
11 7 o.k. 7 o.k. 7 o.k.
12 7 o.k. 7 o.k. 7 o.k.
13 7 o.k. 7 o.k. 7 o.k.
14 7 o.k. 7 o.k. 7 o.k.
15 7 o.k. 7 o.k. 7 o.k.
16 7 o.k. 7 o.k. 7 o.k.
17 7 o.k. 7 o.k. 7 o.k.
18 7 o.k. 7 o.k. 7 o.k.
19 7 o.k. 7 o.k. 7 o.k.
20 7 o.k. 7 o.k. 6 o.k.
21 7 o.k. 7 o.k. 6 o.k.
22 7 o.k. 7 o.k. 6 o.k.
23 7 o.k. 7 o.k. 6 o.k.
24 7 o.k. 6 o.k. 6 o.k.
25 7 o.k. 6 o.k. 6 o.k.
26 7 o.k. 6 o.k. 6 o.k.
27 7 o.k. 6 o.k. 6 o.k.
28 7 o.k. 6 o.k. 5 o.k.
29 6 o.k. 6 o.k. 5 o.k.
30 6 o.k. 6 o.k. 5 o.k.
31 6 o.k. 6 o.k. 5
32 6 o.k. 6 o.k. 5
33 6 o.k. 5 o.k. 5
34 6 o.k. 5 o.k. inadmisible
35 6 o.k. 5 o.k. 36 6 o.k. 5 37 6 o.k. 5 38 6 o.k. 5 39 6 o.k. 5 40 6 o.k. 5 o.k. - Se cumple L/300
7 - Como línea 6 pero con requerimientos más estrictos 6 - Paredes con acabado superficial o revestidas, losas
con falsos techos
5 - Paredes sin acabado superficial y losas vistas
Viga primaria Viga secundaria Puntal Cabezal con tornillos Trípodes
Contacto: Las fotos del catálogo solamente muestran situaciones y aplicaci-ones en distintas obras. Es posi-ble que no se respeten algunos aspectos de seguridad exigidos en la normativa correspondiente a seguridad en el trabajo de cada país.
W 18.1 ES / 12.11 / 12.11 /br Salvo error u omisión! © ISCHEBECK 2011
CERTIFIED QUALITY-SYSTEM DIN EN ISO 9001 / 2000 Zertifiziert durch DVS ZERT® e. V. Registriernummer DE-96-010 DIN EN ISO 9001 Entibaciones de Zanjas Geotecnica Cimbras
Alu Encofradode Losa HV Vigas Alu Encofradovertical Puntales EncofradoJácenas EncofradoPilares Accesoriospara Encofrados Balaustres de SeguridadCodales Casa Matriz: FRIEDR. ISCHEBECK GMBH P.O. BOX 1341 DE-58242 ENNEPETAL TEL +49-2333-83050 FAX +49-2333-830555 Email: [email protected] http://www.ischebeck.com
Filial en Argentina para el Mercosur: ISCHEBECK SUDAMÉRICA S.A.
Calle Reconquista 761
Ciudadela B1702FCO, Buenos Aires Phone: +54-11-4488-4799 Fax: +54-11-4488-4799 Email: [email protected] http://www.ischebecksud.com.ar
. . . Tecnología avanzada en encofrados,
cimbras, entibación y geotécnia
Oficina Central Ennepetal · Registro municipal Hagen HRB 5585 · CIF-N°: DE811161225 · Gerentes: Dipl.-Ing. Ernst Friedrich Ischebeck, Friedrich Döpp, Dipl. Wi.-Ing. Björn Ischebeck
Filial en España: ISCHEBECK IBÉRICA S.L.
Pol.Ind. El Oliveral, C/S parcela Nº 25 ES-46394 RIBARROJA DEL TURIA (Valencia) Phone: +34-96-166-6043
Fax. +34-96-166-6162 Email: [email protected] http://www.ischebeck.es
