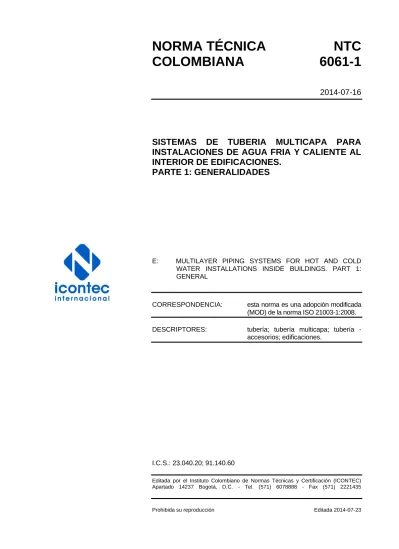

NORMA TÉCNICA
NTC
COLOMBIANA
6061-1
2014-07-16
SISTEMAS DE TUBERIA MULTICAPA PARA
INSTALACIONES DE AGUA FRIA Y CALIENTE AL
INTERIOR DE EDIFICACIONES.
PARTE 1: GENERALIDADES
E: MULTILAYER PIPING SYSTEMS FOR HOT AND COLD WATER INSTALLATIONS INSIDE BUILDINGS. PART 1: GENERAL
CORRESPONDENCIA: esta norma es una adopción modificada (MOD) de la norma ISO 21003-1:2008. DESCRIPTORES: tubería; tubería multicapa; tubería -
accesorios; edificaciones.
I.C.S.: 23.040.20; 91.140.60
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 6061-1 fue ratificada por el Consejo Directivo de 2014-07-16.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 91 Tuberías, ductos y accesorios de plástico. AGUAS DE MANIZALES S.A. -ESP-
COLOMBIANA DE EXTRUSIÓN S.A. -EXTRUCOL-
COMERCIALIZADORA SYE Y CÍA. S.A. -SYE-
COMPAÑÍA GENERAL DE PLÁSTICOS LTDA. -GPLAST-
DICOL LTDA.
DURMAN COLOMBIA S.A.S. EFIGAS S.A. E.S.P.
EMPRESAS PÚBLICAS DE MEDELLÍN E.S.P. -EPM-
FUZION SYSTEMS SAS -PEALPECO S.A.- GOLAN PLASTIC PRODUCTS LTDA.
INDUSTRIA COLOMBIANA DE PLASTICOS S.A. -IMEC S.A.- INSTITUTO DE CAPACITACIÓN E INVESTIGACIÓN DEL PLÁSTICO Y DEL CAUCHO -ICIPC-
MEXICHEM COLOMBIA S.A.S. -MEXICHEM-
O-TEK INTERNACIONAL S.A. PLEXIN S.A.S.
POLIPROPILENOS DEL CARIBE S.A. -PROPILCO-
PVC GERFOR S.A.
TIGRE COLOMBIA S.A.S. -TIGRE-
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACUAVIVA S.A. E.S.P. AGROPLAST LTDA.
AGUAS DE CARTAGENA S.A. E.S.P. AGUAS Y OBRAS
ALCANOS DE COLOMBIA S.A. E.S.P. ÁLVARO SABBAGH INGENIEROS AMERICAN PIPE AND CONSTRUCTION INTERNATIONAL
ANDRÉS GILBERTO PÉREZ PARRA
ÁNGEL ROA HERNÁNDEZ AQUAREDES LTDA.
ASOCIACIÓN COLOMBIANA DE INDUSTRIAS PLÁSTICAS ASOCIACIÓN COLOMBIANA DE
INGENIERÍA SANITARIA Y AMBIENTAL ASOCIACIÓN COLOMBIANA DE
ASOCIACIÓN COLOMBIANA DE INGENIEROS - CAPÍTULO CUNDINAMARCA
ASOCIACIÓN COLOMBIANA DE PEQUEÑAS Y MEDIANAS EMPRESAS ASOCIACIÓN COLOMBIANA POPULAR DE INDUSTRIALES
ASOCIACIÓN DE PROFESIONALES EN CONDUCCIÓN DE FLUIDO -APROCOF- ASOCIACIÓN NACIONAL DE CENTROS DE DIAGNÓSTICO AUTOMOTOR -ASO-CDA-
ASTRO SERVICIOS LTDA. BSI COLOMBIA S.A.
BTP MEDIDORES Y ACCESORIOS S.A. BYR INGENIERÍA DE FLUIDOS S.A. C.I TIG S.A.S.
CABLES DE ENERGÍA Y DE TELECOMUNICACIONES S.A.
CAMACOL REGIONAL CUNDINAMARCA CÁMARA COLOMBIANA DE LA CONSTRUCCIÓN PRESIDENCIAL CÁMARA COLOMBIANA DE LA INFRAESTRUCTURA CAUDALES Y PRESIONES CELTA S.A.S. CERRADURAS DE COLOMBIA CERRRACOL S.A.S.
CLARIANT COLOMBIA S.A. COBRE Y BRONCE S EN C IMPORTACIONES Y
REPRESENTACIONES CODENSA S.A. E.S.P.
COLOMBIANA DE EXTRUSIÓN S.A. COMERCIALIZADORA TUBOS COLOMBIA S.A.S.
COMPAÑÍA COLOMBIANA DE CERÁMICA S.A.
CONDUBLEX INTERNATIONAL S.A. CONSTRUCTORA CONCONCRETO S.A. DESARROLLO SUSTENTABLE COLOMBIA EMPRESA DE ACUEDUCTO Y
ALCANTARILLADO DE BOGOTÁ E.S.P.
EMPRESA DE ACUEDUCTO Y SANEAMIENTO BÁSICO DE
BARRANCABERMEJA -EDASABA E.S.P.- EMPRESAS MUNICIPALES DE CALI -EMCALI EICE E.S.P.-
ETB S.A. E.S.P.
EXTRUPERFILES Y PLÁSTICOS LTDA. FÁBRICA NACIONAL DE MUÑECOS Y CÍA. LTDA.- DIVISIÓN INTERPLÁSTICOS GAS NATURAL S.A. E.S.P.
GASES DE OCCIDENTE S.A. -E.S.P.- GASES DEL CARIBE S.A. E.S.P. GASES DEL LLANO S.A. E.S.P. GASES DEL NORTE DEL VALLE S.A. E.S.P.
GRICOL S.A.
INSPECTORATE COLOMBIA LTDA. MANTS LTDA.
METROGAS DE COLOMBIA S.A. E.S.P. MEXICHEM DERIVADOS COLOMBIA S.A. MINISTERIO DE AMBIENTE Y
DESARROLLO SOSTENIBLE
MINISTERIO DE MINAS Y ENERGÍA P.V.C. GERFOR S.A.
PAM COLOMBIA S.A.
PAVCO DE OCCIDENTE S.A.S. PETROQUÍMICA COLOMBIANA S.A. PLÁSTICOS CELPE LTDA.
POLYPRO LTDA.
PROYECTOS HIDRÁULICOS REMAPLAST & CÍA. LTDA. ROTOPLAST S.A.
SHERLEG LABORATORIES S.A. SOCIEDAD CFC S.A.
SOCIEDAD DE ACUEDUCTO ALCANTARILLADO Y ASEO DE BARRANQUILLA S.A. E.S.P.
SURTIDORA DE GAS DEL CARIBE S.A. E.S.P.
TECNOLOGÍAS DE CONDUCCIÓN Y CONTROL TCL S.A.
TIGRE ADS COLOMBIA LTDA. TUBOS DE OCCIDENTE S.A. UNIVERSIDAD DE LOS ANDES
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 6061-1
RESUMEN
CONTENIDO Página 0. INTRODUCCIÓN ... 1 1. ALCANCE ... 1 2. REFERENCIAS NORMATIVAS ... 2 3. TÉRMINOS Y DEFINICIONES ... 33.1 DEFINICIONES RELACIONADAS CON LA CONSTRUCCIÓN ... 3
3.2 DEFINICIONES RELACIONADAS CON LA GEOMETRÍA ... 4
3.3 DEFINICIONES RELACIONADAS CON LAS CONDICIONES DE SERVICIO ... 4
3.4 DEFINICIONES RELACIONADAS CON LOS MATERIALES ... 4
3.5 DEFINICIONES RELACIONADAS CON LAS CARACTERÍSTICAS DE LOS MATERIALES ... 5
3.6 DEFINICIONES RELACIONADAS CON LA TEMPERATURA ... 5
4. SÍMBOLOS Y TÉRMINOS ABREVIADOS ... 6
4.1 SÍMBOLOS ... 6
4.2 TÉRMINOS ABREVIADOS ... 6
5. CLASIFICACIÓN DE LAS CONDICIONES DE SERVICIO ... 7
6. MATERIAL ... 7
6.1 GENERALIDADES ... 7
NORMA TÉCNICA COLOMBIANA
NTC 6061-1
RESUMEN
Página BIBLIOGRAFÍA ... 11 DOCUMENTO DE REFERENCIA ... 12 ANEXOS ANEXO A (Normativo)LISTA DE NORMAS DE PRODUCTOS DE REFERENCIA ... 9 ANEXO B (Informativo)
CAMBIOS DEL DOCUMENTO CON RELACIÓN A LA NORMA DE REFERENCIA ... 10
NORMA TÉCNICA COLOMBIANA
NTC 6061-1
RESUMEN
1 de 12
SISTEMAS DE TUBERIA MULTICAPA
PARA INSTALACIONES DE AGUA FRIA Y CALIENTE AL INTERIOR DE EDIFICACIONES.
PARTE 1: GENERALIDADES
0. INTRODUCCIÓN
Este documento es una versión modificada por traducción (MOD) de la norma ISO 21003-1: 2008; las modificaciones con el documento de referencia se relacionan en el Anexo B.
1. ALCANCE
Esta parte de la NTC 6061 especifica los aspectos generales de los sistemas de tubería multicapa destinados para instalaciones de agua fría y caliente al interior de edificaciones para el transporte de agua – sin importar si el agua está destinada al consumo humano (sistemas domésticos) o a sistemas de calefacción – bajo presiones de diseño especificadas y temperaturas apropiadas a la clase de aplicación (véase la Tabla 1).
La NTC 6061 es una norma de referencia de producto (véase el numeral 3.4.3). Esta es aplicable a tuberías multicapa, accesorios, sus uniones, y también a las uniones con componentes hechos de otros materiales plásticos y no-plásticos, destinados para instalaciones de agua fría y caliente. Esta parte de la NTC 6061 pretende ser utilizada únicamente en conjunto con todas las demás partes de la NTC 6061.
La NTC 6061 aplica solamente a tuberías multicapa con su capa interior hecha de plásticos. Cubre un rango de condiciones de servicio (clases de aplicación) y de presiones de diseño. No es aplicable para valores de temperatura de diseño, TD, Temperatura máxima de diseño, Tmax, y
temperatura de malfuncionamiento, Tmal, superiores de aquellas que aparecen en la Tabla 1.
NOTA 1 Es responsabilidad del comprador o del especificador la de hacer las selecciones apropiadas en estos aspectos, tomando en cuenta sus requisitos particulares y cualquier regulación nacional relevante y prácticas de instalación o códigos.
Los materiales poliméricos usados en las capas diseñadas para esfuerzo son los siguientes: Polibutileno (PB), Polietileno de elevada resistencia a la temperatura (PE-RT), Polietileno reticulado (PE-X), Polipropileno (PP) y Policloruro de vinilo clorado (CPVC).
El PE-X usado debe ser completamente reticulado y debe cumplir con los requisitos de la norma de referencia de productos relevante (ISO 15875).
NOTA 2 Para los propósitos de la NTC 6061, el polietileno reticulado (PE-X) así como los adhesivos son considerados como materiales termoplásticos.
NORMA TÉCNICA COLOMBIANA
NTC 6061-1
RESUMEN
2
Las tuberías de pared solida con capas externas delgadas (aplicadas como capas de protección o barrera) no son cubiertas por la NTC 6061 pero son especificadas en las correcciones para la NTC 4897-2, la ISO 15875-2 y la ISO 15876-2.
El espesor total de dichas capas externas, incluyendo el espesor de los adhesivos utilizados, debe ser ≤ 0,4 mm.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos referenciados son indispensables para la aplicación de este documento. Para referencias fechadas, solo aplica la edición citada. Para referencias sin fecha, aplica la última edición del documento referenciado (incluyendo cualquier corrección).
NTC 1144, Números preferidos. Series de números preferidos (ISO 3).
NTC 4897-1, Sistemas de tuberías plásticas para instalaciones de agua caliente y fría. Polipropileno (PP). Parte 1: General. (ISO 15874-1).
NTC 4897-2, Sistemas de tuberías plásticas para instalación de agua caliente y fría. Polipropileno (PP). Parte 2: Tubos. (ISO 15874-2).
NTC 4897-3, Sistemas de tuberías plásticas para instalación de agua caliente y fría. Polipropileno (PP). Parte 3: Accesorios. (ISO 15874-3).
NTC 4897-5, Sistemas de tuberías plásticas para instalación de agua caliente y fría. Polipropileno (PP). Parte 5: Desempeño del sistema. (ISO 15874-5).
NTC 4998-1, Plásticos. Símbolos y términos abreviados. Parte 1: Polímeros básicos y sus características especiales. (ISO 1043-1).
NTC 5077, Plásticos. Vocabulario. (ISO 472).
NTC 6061-2, Sistemas de tuberías multicapa para instalaciones de agua fría y caliente al interior de edificaciones. Parte 2: Tuberías (ISO 21003-2).
NTC 6061-3, Sistemas de tubería multicapa para instalaciones de agua fría y caliente al interior de edificaciones. Parte 3: Accesorios (ISO 21003-3).
NTC 6061-5, Sistemas de tuberías multicapa para instalaciones de agua fría y caliente al interior de edificaciones. Parte 5 Aptitud para el uso del sistema (ISO 21003-5).
ISO 15875-1, Plastics Piping Systems for Hot and Cold Water Installations. Crosslinked
Polyethylene (PE-X). Part 1: General.
ISO 15875-2, Plastics Piping Systems for Hot and Cold Water Installations. Crosslinked
Polyethylene (PE-X). Part 2: Pipes.
ISO 15875-3, Plastics Piping Systems for Hot and Cold Water Installations. Crosslinked
Polyethylene (PE-X). Part 3: Fittings.
ISO 15875-5, Plastics Piping Systems for hot and Cold Water Installations. Crosslinked
NORMA TÉCNICA COLOMBIANA
NTC 6061-1
RESUMEN
3
ISO 15876-1, Plastics Piping Systems for Hot and Cold Water Installations. Polybutylene (PB).
Part 1: General.
ISO 15876-2, Plastics Piping Systems for Hot and Cold Water Installations. Polybutylene (PB).
Part 2: Pipes.
ISO 15876-3, Plastics Piping Systems for Hot and Cold Water Installations. Polybutylene (PB).
Part 3: Fittings.
ISO 15876-5, Plastics Piping Systems for Hot and Cold Water Installations. Polybutylene (PB).
Part 5: Fitness for Purpose of the System.
ISO 15877-1, Plastics Piping Systems for Hot and Cold Water Installations. Chlorinated
Poly(Vinyl Chloride) (PVC-C). Part 1: General.
ISO 15877-2, Plastics Piping Systems for Hot and Cold Water Installations. Chlorinated
Poly(Vinyl Chloride) (PVC-C). Part 2: Pipes.
ISO 15877-3, Plastics Piping Systems for Hot and Cold Water Installations. Chlorinated
Poly(Vinyl Chloride) (PVC-C). Part 3: Fittings.
ISO 15877-5, Plastics Piping Systems for Hot and Cold Water Installations. Chlorinated
Poly(Vinyl Chloride) (PVC-C). Part 5: Fitness for Purpose of the System.
ISO/TS 21003-7, Multilayer Piping Systems for Hot and cold Water Installations Inside
Buildings. Part 7: Guidance for the Assessment of Conformity.
ISO 22391-1, Plastics Piping Systems for Hot and Cold Water Installations. Polyethylene of
Raised Temperature Resistance (PE-RT). Part 1: General.
ISO 22391-2, Plastics Piping Systems for Hot and Cold Water Installations. Polyethylene of
Raised Temperature Resistance (PE-RT). Part 2: Pipes.
ISO 22391-3, Plastics Piping Systems for Hot and Cold Water Installations. Polyethylene of
Raised Temperature Resistance (PE-RT). Part 3: Fittings.
ISO 22391-5, Plastics Piping Systems for Hot and Cold Water Installations. Polyethylene of
Raised Temperature Resistance (PE-RT). Part 5: Fitness for Purpose of the System.
3. TÉRMINOS Y DEFINICIONES
Para el propósito de este documento aplican los términos y definiciones dados en la NTC 1144 y la NTC 5077, así como los siguientes.
3.1 DEFINICIONES RELACIONADAS CON LA CONSTRUCCIÓN
3.1.1 Tubería multicapa. Tubería compuesta por diferentes capas diseñadas para esfuerzo. 3.1.2 Tubería-M multicapa. Tubería compuesta de capas poliméricas diseñadas para esfuerzo y
de una o más capas metálicas diseñadas para esfuerzo (ej. PE-Xb/Al/PE-Xb o PE-RT/Al/PE-Xb)
NORMA TÉCNICA COLOMBIANA
NTC 6061-1
RESUMEN
4
3.1.3 Tubería-P multicapa. Tubería compuesta de más de una capa polimérica diseñada para
esfuerzo (ej. CPVC/PE-Xb o PE-Xb/EVOH/PE-Xb).
NOTA Las tuberías que consisten de una capa polimérica diseñada para esfuerzo y de una capa externa polimérica la cual no es diseñada para esfuerzo, son cubiertas por la apropiada norma de productos de referencia (véase el Anexo A).
3.1.4 Capa interna. Capa en contacto con el fluido el cual es transportado
…
