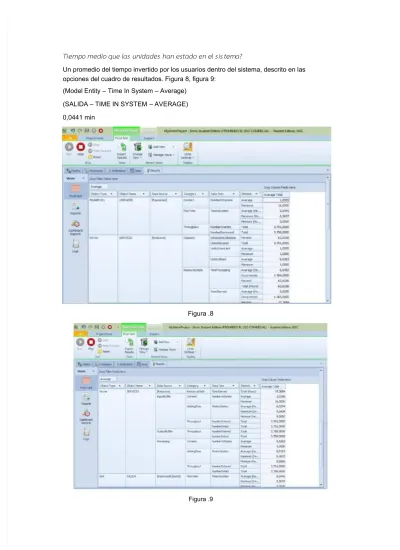

Un promedio del tiempo invertido por los usuarios dentro del sistema, descrito en las
opciones del cuadro de resultados. Figura 8, figura 9:
(Model Entity
–
Time In System
–
Average)
(SALIDA
–
TIME IN SYSTEM
–
AVERAGE)
0,0441 min
Figura .8
Ahora se utilizó el modelo anterior con 100 réplicas:
UNIDADES
–
FLOWTIME- AVERANGE
Figura .10
Adicionando la variable SALIDA.TimeInSystem.Average
Q2 - 35%) Read Module 2 of "Simulación con Simio" and do Activity 1 from Module 2.
1. Desarrolla tu propio modelo con Simio incluyendo: (a) un Punto de check-in, (b) un
Punto de control de pasaporte, y (c) un Punto de control de tarjeta de embarque.
Detalles de algunas configuraciones del modelo:
Figura .13
Velocidad de los pasajeros, distribución uniforme 2,4 m/s:
Figura .14
Tiempo entre llegadas mediante distribución exponencial media de 1 minuto:
Figura .15
Longitud de los caminos:
Figura .18
Se procede a mejorarlo con 3d Warehouse:
El modelo terminado y funcional con los parámetros del modelo del texto guía.
Q3 -
20%) Do the exercise E2.2 from Robinson’s book.
E2.2 For the airport problem described in Exercise E2.1 develop a three-phase
discrete-event simulation of the problem.
a)
Define the B-events and C-events for t he problem.
b)
Simulate 20 minutes of operation at the airport.
E2.1 An airport is planning its requirements for runway facilities and wishes to know whether the
current plan to have a single full -length runway is sufficient. It is expected that during peak periods
aeroplanes will land every 4 minutes (exactly) and that aeroplanes will take-off with the same
frequency. For reasons of safety both landing and taking-off aeroplanes are given a 2-minute slot on the
runway. If the runway is in use, then both landing and taking-off aero planes queue until the runway is
available. Priority is then given to landing aeroplanes. Develop a time-slice simulation showing 20
minutes of operation at the airport.
SOLUCION:
a)
Define the B-events and C-events for the problem
En el literal a) las tablas son solo eventos tomando en cuenta lo que ocurre en el proceso con
un solo avión, para la parte b) del ejercicio se simulara con dos aviones y el índice de los
eventos cambia pero en este literal se definen los eventos C y B generalmente.
Eventos B _de un solo avión_X1
Future
Event
Type
Cambio de estado
events
Llega avión X1 y entra a la cola de
B1
Llegada
Slot
B1
Fin de
Completo el tiempo de 2min en
B2
actividad
time slot
B3
Llega avión X1 y entra en la cola de
B3
Llegada
salida
B3
Fin de
Completo el tiempo de espera de
B4
actividad
salida 4min
Tabla.1
Eventos C _de un solo avión_X1
Event
Type
Condition
Change in state
Future events to
schedule
C1
Start activity
slot and slot_queue is
start work in slot
B2
idle
C2
Star activity
exit and exit_queue is
start work in Exit
B4
idle
Tabla .2
b) b)
Simulate 20 minutes of operation at the airport.
Se representa un diagrama para representar la situación:
Vuelos:ARRIVAL (4min)
SLOT (2min)
SALIDA (4min)The three-phase simulation
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida
Salida (4min)
B
C
Lista de Eventos
Resultados
Evento
Tiempo
X
B1
40
B2
8Tabla3. Estado inicial el tiempo de llegada es de 4 minutos sin cambios.
Después de 4 minutos el evento B1 pasará ejecutarse taba4. B2 se
cumplirá cuando se llegue al tiempo clock=8.
Clock=4 (B1)
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida
Salida (4min)
B
X1
C
X1
Lista de Eventos
Resultados
Evento
Tiempo
X
B3
60
B2
8Tabla4. En la tabla se cumple el evento B1 anunciado en la tabla anterior.
El avión X1 llega a la cola y a la r anura de tiempo en pista “slot”.
Se anuncian los eventos: B3 + tiempo 2s de “slot” = 6 y B2 sigue igual
hasta llegar al tiempo de suceder el evento.
Clock=6 (B3)
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida
Salida (4min)
B
X1
C
X1
Lista de Eventos
Resultados
Evento
Tiempo
X
B4
10
0
B2
8
Tabla5. El avión X1 ya pasó el tiempo de espera en pista “slot” 2min y se
dirige a la salida, se cumple B3=6. Se predice: B4 después del tiempo de
salida de 4min B4 = 6+4=10min y B2 = se cumple en el siguiente p aso.
Clock=8 (B2)
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida
Salida (4min)
B
X2
X1
C
X2
X1
Lista de Eventos
Resultados
Evento
Tiempo
X
0
B4
10
B5
10
Tabla 6. Se cumple B2 = 8, clock=8. Llega el segundo avión X2, arriba y va al
“slot”. Se genera B5= 8+2 de slot = 10. B4 se mantiene hasta clock=10.
Clock=10 (B4, B5)
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida
Salida (4min)
B
X2
C
X2
Lista de Eventos
Resultados
Evento
Tiempo
X
B1
14
1
B2
18
Tabla 7. Se cumplen ambos eventos: B4 y B5, con B4 salió el avión
culminando su proceso y en B5, X2 pasa a esperar 4 minutos para su
salida. Nueva mente entra otro avión a los 4 minutos y se repite el ciclo:
B1=10+4=14 y B2=10+8. Este procedimiento se repite hasta el tiempo 20
como se ve en las siguientes tablas:
Clock=14 (B1)
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida Salida (4min)
B
X3
C
X3
Lista de Eventos
Resultados
Evento
Tiempo
X
2
B3
16
B2
18
Tabla 8.
Clock=16 (B3)
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida Salida (4min)
B
X3
C
X3
Lista de Eventos
Resultados
Evento
Tiempo
X
B4
20
2
B2
18
Tabla .9
Clock=18 (B2)
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida Salida (4min)
B
X4
X3
C
X4
X3
Lista de Eventos
Resultados
Evento
Tiempo
X
B4
20
2
B5
20
Arribo (4min)
Cola Slot
Slot (2min)
Cola salida Salida (4min)
B
X4
C
X4
Lista de Eventos
Resultados
Evento
Tiempo
X
B1
20
3
B2
20
Tabla 11.
En total en la simulación de 20 minutos tres aviones completaron el proceso.
Q4 - 30%) Represent the software SIMIO following the selection criteria of simulation
software presented in table 3.3 of the Robinson’s book.
La descripción del siguiente cuadro se investigó de los manuales extraídos de las ayudas del
mismo software SIMIO, de página del mismo, foros e investigaciones por la red.
Requisitos de hardware / software Requiere plataforma de hardware Sistema operativo requerido Protección de software (dispositivo de seguridad de hardware?) La disponibilidad de las licencias de red
Características para su uso en la web en todo el mundo Modelo de codificación y pruebas Facilidad de desarrollo del modelo ¿Puede construirse un modelo y correr en pequeños pasos? Disponibilidad de dispositivos de depuración (por ejemplo sintaxis, comprobación, verificación de consistencia, traza)
Tamaño máximo del modelo
Dimensiones máximas de los objetos (por ejemplo arrays)
Características para documentar un modelo
Ningún hardware especial solo los requerimientos de las capacidades del PC Si, plataforma windows Xp, vista, w7 y w8, para 32 y 64 bits no, si no, si si si
Proyectos muy grandes en versiones: académica y estudiante ya también hay ilimitada por pago
adicional de licencias.
si
si, posee reportes, edición de nombres, etc.
Experimentación
Probable run-speed
Control de ejecución (paso, animada, por lotes)
capacidad interactiva Número de números aleatorios arroyos disponible El control de número aleatorio corrientes
Capacidad para realizar múltiples repeticiones
Facilidad para organizar ejecuciones "run" por lotes
Suministro de asesoramiento sobre calentamiento, de longitud de ejecución y múltiples repeticiones Disponibilidad de un optimizador
Capacidad para distribuir carreras a través de ordenadores conectados en red Soporte La disponibilidad de un servicio de asistencia
si, se puede variar la velocidad de la simulación en las pruebas
Si Si Si, randomnes Si, cnr si Si Si Si Si, optquest.
si, contactos a través de la web o número telefónico
La disponibilidad de recurso de ayuda Disponibilidad de asistente de software Las características visuales
Si, posee ayuda incluida en el software y acceso a foros. no, Disponibilidad de apoyo de consultoría Tipo de entrenamiento.. Frecuencia de las actualizaciones de software
si, mails, consulta telefónica
si, cursos y manuales, tutoriales Son continuas, actualizaciones y parches frecuentes, según el fabricante y los que adquirieron el producto tienen derecho a ellas.
¿Es la pantalla concurrente con la carrera, o se trata de una función de reproducción? Velocidad con la que la pantalla se puede desarrollar Se pueden extraer iconos de usuario? Disponibilidad de librerías de iconos Capacidad de panorámica y zoom
Capacidad para localizar objetos en la pantalla
Fluidez de la animación Disponibilidad de animación en 3D
si, los modelos corren proporcionalmente con la simulación
alta
si
si, Google 3D Warehouse si
si
si
si
¿Qué hay en la próxima actualización? Versiones lingüísticas Exteriores y de apoyo Calidad de la documentación Pedigree: Tamaño de la organización del proveedor
¿Cuánto tiempo ha estado disponible el paquete? Tienen aplicaciones similares han modelado con el paquete?
Actualizaciones basadas en la última tecnología .NET
Inglés,
Pdf, archivos help, detallada
Simio LLC, mundial, 20 años de experiencia diferentes versiones y complementos,
Los datos de entrada y funciones de análisis
Distribución adecuada
Capacidad para tomar muestras de las distribuciones empíricas ¿Qué distribuciones estadísticas están disponibles? si no, Beta Distribution Binomial Distribution Continuous Distribution Discrete Distribution Erlang Distribution Exponential Distribution Gamma Distribution Geometric Distribution JohnsonSB Distribution JohnsonUB Distribution LogLogistic Distribution LogNormal Distribution Negative Binomial Distribution Normal Distribution PearsonVI Distribution Pert Distribution Poisson Distribution Triangular Distribution Uniform Distribution Weibull Distributionv
Número de usuarios (en el sector de la industria)
Uso Geográfico del paquete
La disponibilidad de la literatura sobre el uso del paquete y el paquete de uso
Costo
Varias industrias aplican al uso del software, como militar, transporte, minería, salud, aeropuertos, aero espacial, general, etc.
si
Reporte y análisis de características de las salidas.
cuota de mantenimiento
de concesión automática asegura que las instituciones que enseñan y promueven Simio pueden obtener un 100% de subvención garantizada por el costo total del software. Por ejemplo, el software para equipar un laboratorio de cincuenta usuario dará lugar automáticamente a una subvención de
aproximadamente 120.000 dólares de los Estados Unidos.
Disponibilidad de informes estándar para objetos de modelo
Disponibilidad de informes gráficos
Capacidad para elaborar informes personalizados
Posibilidad de exportar los resultados a otros programas
El análisis estadístico de los resultados
si
Si
Si, se seleccionan los datos o se adicionan variables que se quieran evidenciar
Si exportar los informes en diferentes formatos, scv, Excel, Pdf, imagen. si, curvas de distribución con edicion de detalles a vesualizar con respecto a los datos analizados luego de los experimentos. Costo de apoyo El costo de la capacitación Es hora de aprender el software Disponibilidad de licencia única carrera menor costo
Apoyo a través de un grupo de usuarios en línea está disponible 24x7. También puede registrar incidentes de soporte y preguntas por correo
electrónico o nuestro número de teléfono gratuito. Soporte técnico estándar está disponible para profesores sin cargo. Soporte limitado se extiende también a los estudiantes graduados sin cargo. Los estudiantes universitarios pueden acceder a los foros en línea y blogs, pero no son elegibles para el apoyo directo o correo electrónico.
Si el profesor ya ha solicitado Simio Versión Académica, a continuación, puede utilizar el software sin cargo en sus laboratorios universitarios. Si usted también quiere una copia personal para uso en el hogar, usted puede preguntar a su profesor - le proporcionará un enlace donde se puede comprar Simio versión para estudiantes por $ 25 (esto es equivalente a la comercial Simio Design Edition por un año completo). Ver arriba para las instrucciones a los profesores.
