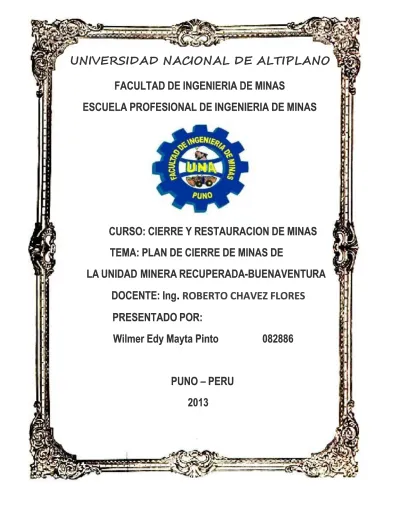

UNIVERSIDAD NACIONAL DE ALTIPLANO

FACULTAD DE INGENIERIA DE MINAS

ESCUELA PROFESIONAL DE INGENIERIA DE MINAS

CURSO: CIERRE Y RESTAURACION DE MINAS

TEMA: PLAN DE CIERRE DE MINAS DE

LA UNIDAD

MINERA RECUPERADA-BUENAVENTU

RA

DOCENTE: Ing

DOCENTE: Ing.. ROBERTO CHAVEZ FLORES

ROBERTO CHAVEZ FLORES

PRESENTADO POR:

Wilmer

Edy

Mayta

Pinto

082886

PUNO

_–

PERU

2013

(2)

PLAN DE CIERRE DE

PLAN DE CIERRE DE MINAS COMPAÑÍA MINERA

MINAS COMPAÑÍA MINERA

BUENAVENTURA

U N ID A D

U N ID AD

MINERA “RECUPERADA”

ANTECEDENTES ANTECEDENTES

PERMISOS EXISTENTES PERMISOS EXISTENTES

Los permisos y/o autorizaciones para el área de Recuperada, son los siguientes: Los permisos y/o autorizaciones para el área de Recuperada, son los siguientes:



 Resolución Directoral Nº 0086Resolución Directoral Nº 0086-2010-ANA-DCPRH-2010-ANA-DCPRH 

 Resolución Directoral Nº 116Resolución Directoral Nº 116-2010-ANA-DCPRH-2010-ANA-DCPRH 

 Resolución Nº 177-2010-MEM-DGM/VResolución Nº 177-2010-MEM-DGM/V 

 Resolución Directoral Nº 345Resolución Directoral Nº 345-2009-MEM/AAM-2009-MEM/AAM 

 Resolución Directoral Nº 3864/2008 DIGESA/SAResolución Directoral Nº 3864/2008 DIGESA/SA 

 Resolución Directoral Nº 098-2003-EM-DGMResolución Directoral Nº 098-2003-EM-DGM 

 Resolución Directoral Nº 037-97-EM/DGMResolución Directoral Nº 037-97-EM/DGM 

 Resolución Directoral Nº 216Resolución Directoral Nº 216-2010-MEM-DGM/V-2010-MEM-DGM/V 

 Resolución Directoral Nº 177Resolución Directoral Nº 177-2010-MEM-DGM/V-2010-MEM-DGM/V 

(3)

MARCO LEGAL APLICABLE

La normatividad general a nivel nacional considerada para la Consolidación de los Instrumentos de Gestión Ambiental aprobados para la unidad Recuperada, ha sido la siguiente:

 Constitución Política del Perú - Título III, Capítulo II: Del Ambiente y los Recursos Naturales

 Ley General del Ambiente, Ley Nº 28611

 Ley Marco para el Crecimiento de la Inversión Privada, Decreto Legislativo Nº 757  Ley Orgánica para el Aprovechamiento de los Recursos Naturales, Ley Nº 26821  Ley del Sistema Nacional de Evaluación del Impacto Ambiental, Ley Nº 27446, y su

Reglamento, D.S. Nº 019-2009-MINAM

 Ley del Fondo Nacional del Ambiente (FONAM), Ley Nº 26793

 Ley General de Salud, Ley Nº 26842, su Modificatoria, Ley Nº 27604 y su Reglamento, D.S. Nº 016-2002-SA

 Título XIII del Código Penal - Delitos Contra la Ecología

 Ley de Recursos Hídricos, Ley Nº 29338, y su Reglamento, D.S. Nº 001-2010-AG;  Modificación de la Resolución Jefatural Nº 0291-2007-ANA referente al

otorgamiento de autorizaciones de vertimientos y reusos de aguas residuales tratadas, Resolución Jefatural Nº 351-2007-ANA

 Ley General de Residuos Sólidos, Ley Nº 27314 y Reglamento de la Ley General de Residuos Sólidos, D.S. Nº057-2004-PCM

(4)

UBICACION GEOGRAFICA

La unidad minera recuperada, se ubica geograficamente en el sector de Corralpampa y sus coordenadas son 505·870E 8·552·990 N, zona 18s

(5)

UBICACION POLITICA

La unidad minera recuperada, se ubica politicamente en el distrito de huachocolpa, provincia de huancavelica, departamento de huancavelica, a una altitud aproximada de 4300 m.s.n.m.

ACCESO

Se realiza de la siguiente manera: Lima – pisco (231km), luego se interna por la via los libertadores pasando Huaytará – Rumichaca (115 km), de ahi se continua por una trocha huayraccasa y mina recuperada, haciendo un total de 479 km

ACTIVIDADES MINERAS

CMB, explota y procesa minerales de plata, plomo, y zinc desde el año 1953 mediante minado subterraneo. La produccion actual es de 300 tcs/dia (max), obteniendose concentrados de plomo, zinc, plata

OBJETIVOS DEL CIERRE

El plan de cierre tiene omo objetivo, lograr que el medio ambiente del entorno de la unidad minera, recupere una condicion de calidad, similar a la que tenia antes del inicio de la actividad minera y/o que tenga un uso alternativo acorde con las condiciones ambientales del area de influencia con la finalidad de garantizar la adecuada proteccion ambiental en toda el area de influencia, mediante ejecucion de medidas y obras, minimizar los impactos sociales y economicos, cumpliendo a su vez con la legislacion ambiental vigente

COMPONENTES DEL CIERRE

Los componentes del cierre de la unidad minera recuperada son: 183 bocaminas , 70 chimeneas, 43 rajos, 107 trincheras, 119 botaderos de desmonte, 6 depositos de relave, en el sgte. Cuadro se apreciara el numero de componentes en cada una de las zonas,

(6)

tambien cuenta con planta de beneficio, instalaciones de manejo de aguas, areas de material de prestamo, y otras infraestructuras relacionadas con el proyecto

• Las labores subterraneas comprende las bocaminas y chimeneas ubicadas en 20 zonas. Se ha definido como un yacimiento de minerales polimetalicos de plomo, zinc, y plata, se explota mediante el minado subterraneo, con una produccion aproximada de 300 tcs/mes.

INSTALACIONES PARA EL MANEJO DE RESIDUOS

Depositos de relaves En la unidad minera ‘’recuperada’’ existen 6 depositos de relaves ubicados en la zona de corralpampa cerca a la planta concentradora, de los cuales el deposito antiguo mas los depositos 1, 2, 3 y 4 se encuentran inoperativos desde hace mas de 10 años y el deposito 5 se encuentra operativo

(7)

DEPOSITO DE

RELAVES

AREA (m2)

COORDENADAS UTM

ESTE

NORTE

Antiguo

5800

505670.51

8552617.11

1 y 2

26400

505793.78

8552568.46

3 16000

505995.74

8552872.60

4 9000

506035.02

8552971.23

5 41600

506313.16

8553245.63

BOTADEROS DE DESMONTE

Existen 119 bootaderos de desmonte ubicados en 19 zonas CONDICIONES DEL AREA DEL PROYECTO

FISIOGRAFIA el area del proyecto presenta una topografia accidentada y es recorrida por los rios pallcapampa y huachocolpa

CLIMA la temperatura promedio annual en la zona es 4.5 ºC el 80% de la precipitacion se produce entre los meses de octubre y abril

HIDROLOGIA compendia la cuenca del rio pallcapampa y la microcuenca de la quebrada huachocolpa afluente del rio opamayo

FLORA los habitats encontrados son: el roquedal, pajonal, el cesped del bofedal y el cauce del rio.

(8)

Se encontraron 240 especies, 2 de hongos, 79 de liquenes, 13 de musgos, 3 helechos, 143 plantas con flores , dentro de estas ultimas destacan lass familias asteroceae, poaceae, rosaceae, angiospermae dentro de las cuales 3 especies se encuentran amenazadas: chuquiraga spinosa, ephedra, rupestri polylepis incana

ACTIVIDADES DEL CIERRE

En el cuadro siguiente se describe un resumen de los componentes mineros que tendran lugar en el cierre progresivo asi como en el cierre final

COMPONENTES A

CERRAR

EN CIERRE

PROGRESIVO

EN CIERRE FINAL

TOTAL

Bocaminas

165

18

183 chimeneas

48

22

70 rajos

33

10

43 trincheras

63

44

107 Depositos de

relave

6

6 Depositos de

desmonte

101

18

119

CIERRE PROGRESIVO

las actividades de cierre progresivo propuestas, incluyen los componentes mineros que ya no se encuentran en operacion tales como: bocaminas, chimeneas, rajos, trincheras, depositos de relave y botadero de desmonte que a continuacion se describen

(9)

DEMOLICION, RECUPERACION Y DISPOSICION

 las demoliciones consideradas son: losa de los campamentos antiguos, veredas, muros

 Las recuperaciones consideradas son: calaminas, cables, fieero de puertas y ventanas

 Las disposiciones finales son: limpieza y reforestacion

CIERRE DE BOCAMINAS

En esta etapa se ha considerado el cierre de 165 bocaminas de los cuales 22 bocaminas con drenaje , 94 sin drenaje, 6 colapsadas y 43 cerradas

CIERRE DE BOCAMINAS CON DRENAJE ACIDO

Para el cierre de bocaminas que presentan drenaje acido se construiran un tapon con drenaje y bloque de aire tipo III, que consiste en un muro de concreto armado de 0.50m de espesor empotrado a 5.00m al interior de la bocamina en roca competente, con una profundidad de 0.30m en la parte lateral, 050m en la base, y 0.20m en la parte superior. Luego a una distancia de 2m del muro se colocara un barraje de 0.40m de altura que retendra los sedimentos acumulados en el interior de la mina y por rebose el agua saldra por el sistema de tuberias de drenaje. Ademas se acumulara desmonte hacia el exterior compactandose en cas de 0.30m y finalmente una cobertura apropiada

BOCAMINAS QUE NO PRESENTAN DRENAJE

Se propone dos tipos de cierre: Tipo I el cual consiste en la construccion de un muro de concreto armado de 0.5m de espesor ubicado sobre roca competente, empotrado a una profundidad de 0.30m en la parte lateral, 0.50m en la base y 0.20m en la parte superior y tipo II que consiste en la acumulacion directa de desmonte en la bocamina en capas de 0.30m compactado y luego se pondra una cobertura adecuada y se revegetara.

(10)

(11)

BOCAMINA SIN DRENAJE

MINA

TIPO DE CIERRE

Victor rafael

Acum. Desmonte

Corralpampa

Acum. Desmonte

Maria luz

I

norma/flor

Acum. Desmonte

Blenda rubia

I

Granada

Acum. Desmonte

China hereje

I

Ensueño

I

Betty

I

Luchito

I

Norma

Acum. Desmonte

Maloya

I

Agilbertito

Segundo

(12)

(13)

(14)

CIERRE DE CHIMENEAS

De las 70 chimeneas en el cierre progresivo se ha considerado 48 chimeneas. El cierre consistira en colocar una losa de concreto armado de 0.20m de espesor, apoyada en roca firme con una longitud minima de 0.50m, soobre la losa se colocara una capa de material impermeable de 0.20m y material inerte de los costados que proteja la filtracion y luego la revegetacion con especies de la zona, para recuperar la topografia original

(15)

CIERRE DE TRINCHERAS

La unidad minera recuperada cuenta con 107 trincheras, se realizaran excavacion en material suelto y relleno con material propio

(16)

(17)

CIERRE DE DEPOSITOS DE RELAVE

Para el cierre se proyecta colocar un muro de mamposteria al pie de la relavera para evitar problemas de erosion, para la estabilizacion geoquimica proponen colocar una capa de material arcilloso, encima otra capa de material granular y por ultimo un top soil de 0.25m de espesor y para la estabilizacion hidrologica han considerado la construccion de canales perimetricos de secciones variables

CIERRE DE BOTADEROS DE DESMONTE

En el cierre progresivo se ha considerado el cierre de 101 botaderos de desmonte  Botaderos de desmonte que seran reubicados

 Botaderos de desmonte que generan drenaje acido  Botaderos que seran estabilizados físicamente CIERRE FINAL

Desmantelamiento, demolicion y disposicion

 Cierre de bocaminas

 con drenaje  sin drenaje

 cerradas por la mina

 Cierre de chimenas  Cierre de rajos  Cierre de trincheras

 Cierre de botaderos de desmonte

 que se reubicaran

 estabilidad fisica y geoquimica  estabilidad hidrológica

(18)

PLAN DE REVEGETACION

Se ha propuesto utilizar especies de pastos nativos, las cuales estan constituidas predominantemente por gramineas, caraterizados por la resistencia a las condiciones climaticas y suelos adversos. Entre las especies estan: calamagostis, vicunarum y stipa ichu

PROGRAMAS SOCIALES

Contempla el apoyo a lass comunidades existentes en el area de influencia para lo cual propone los siguientes lineamientos: relacion, respeto, dialogo continuo, generacion de empleo local

Los programas sociales contemplados son: proyectos de reconversion laboral y recapacitacion en empleos alternativos, asismismo, indican capacitacion en educacion ambiental, capacitacion en monitoreo

(19)

MANTENIMIENTO Y MONITOREO POST CIERRE Actividades de mantenimiento

Se desarrollaran actividades de mantenimiento post cierre , que considera el mantenimiento fisico, geoquimico, hidrologico y biologico, durante 5 años despues del cierre de la mina

Actividades

Inspecciones visuales de campo de las obras de cierre  muros de mamposteria

 botaderos de desmonte  depositos de relave

ACTIVIDADES DE MONITOREO POST CIERRE

Se iniciara a penas se concluyan lass actividades de cierre y se mantendra por un periodo de 5 años

Se realizara el monitoreo de estabilidad fisica de:  depositos de relave  botaderos de desmonte  rajos  chimeneas  bocaminas  obras de drenaje  Control de fisuras

(20)

 Control de superficies de fallas, con una frecuencia semestral por un periodo de 5 años

 Se monitoreara la calidad del agua superficial y subterranea a fin de evaluar las tendencias de calidad y cantidad de agua despues de la etapa de cierre.

 El monitoreo de estabilidad hidrologica abarca la observacion de las obras de drenaje con una frecuencia anual por un periodo de 5 años

CRONOGRAMA, PRESUPUESTO Y GARANTIA FINANCIERA

DESCRIPCION

MONTO USS

DURACION

Costo de plan de cierre

progresivo

3797022

Costo de plan de cierre

final

3653738

02 años

Costo mant. Y

monitoreo del post

cierre

687948

05 años

Costo total del plan de

cierre

8138708

Monto total de la

garantia

4341686

Monto garantia anual

reajustable

(21)

TIPO DE GARANTIA

 Se ha seleccionado como garantia financiera para la ejecucion del plan de cierre de la unidad minera RECUPERADA una carta fianza bancaria de realizacion inmediata.  El monto anual de la garantia del presente plan de cierre de minas, ha sido

calculado considerando todas las medidas establecidas como parte de la evaluacion final del plan de cierre de minas mencionado

(22)

CONCLUSIONES

• Compañía buenaventura S.A.A. ha cumplido con presentar el plan de cierre de minas

• La mineria actual es con responsabilidad economica, social, ambiental

• El agua, flora, fauna son vitales para el hombre por lo que se le debe dar mas importancia
