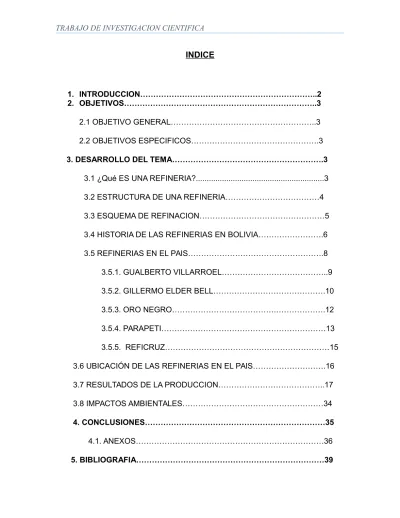

TRABAJO DE INVESTIGACION CIENTIFICA INDICE 1. INTRODUCCION………..2 2. OBJETIVOS………..3 2.1 OBJETIVO GENERAL………..3 2.2 OBJETIVOS ESPECIFICOS……….3
3. DESARROLLO DEL TEMA……….3
3.1 ¿Qué ES UNA REFINERIA?...3
3.2 ESTRUCTURA DE UNA REFINERIA………4
3.3 ESQUEMA DE REFINACION………5
3.4 HISTORIA DE LAS REFINERIAS EN BOLIVIA……….6
3.5 REFINERIAS EN EL PAIS……….8
3.5.1. GUALBERTO VILLARROEL………..9
3.5.2. GILLERMO ELDER BELL……….10
3.5.3. ORO NEGRO……….……….12
3.5.4. PARAPETI………13
3.5.5. REFICRUZ………15
3.6 UBICACIÓN DE LAS REFINERIAS EN EL PAIS……….16
3.7 RESULTADOS DE LA PRODUCCION………..17
3.8 IMPACTOS AMBIENTALES………34
4. CONCLUSIONES………35
4.1. ANEXOS………36
I. INTRODUCCIÓN
En la actualidad, se conoce que el petróleo, tal como se extrae de las profundidades de la tierra o del mar mediante perforaciones profundas, no es utilizable como combustible ya que requiere de altas temperaturas para arder. Para poder aprovecharlo como fuente de energía o materia prima es necesario separarlo en fracciones adecuadas para preparar, a partir de ellas, los productos para las diferentes aplicaciones que requiere
el mercado. El proceso de refinación produce gasolinas, naftas, destilados, combustibles residuales, asfalto, lubricantes y ceras.
Las refinerías son grandes plantas de producción de gran densidad de capital, con sistemas de procesamiento extremadamente complejos. Muchos de los productos refinados, como la gasolina, se producen en
diferentes grados, para cumplir con diferentes especificaciones y estándares (por ejemplo, índices de octano o contenido de azufre).
Se conoce que existen más de 660 refinerías en 116 países, que producen más de 85 millones de barriles de producto refinado por día Cada refinería tiene una estructura física particular, así como determinadas características operativas y una economía particular. La estructura de una refinería y sus características de funcionamiento están determinadas principalmente por su ubicación, antigüedad, disponibilidad de fondos para inversiones de capital, petróleos crudos disponibles, demanda del producto (de los mercados locales y/o de exportación), requisitos de calidad del producto, normativa y estándares ambientales, y las especificaciones y requisitos del mercado para los productos refinados.
TRABAJO DE INVESTIGACION CIENTIFICA
Hoy en día constituye una de las principales fuentes económicas del país y además es considerado como un sector clave por la industria petrolífera, ya que es la bisagra que articula la actividad primaria y extractiva con la
actividad terciaria.
II. OBJETIVOS
2.1. OBJETIVO GENERAL
Averiguar sobre las diferentes refinerías existentes en el país, buscando información bibliográfica en diferentes fuentes y con la ayuda de un
profesional, para conocer que es una refinería y para qué sirve, donde se encuentran estas, cuales son los productos que producen y cuáles son las estadísticas de producción anual en el país.
2.2. OBJETIVOS ESPECIFICOS
Conocer las refinarías de Bolivia.
Comprender en que consiste el proceso de refinación.
Averiguar qué productos se obtiene a partir de materia prima como es el crudo.
Saber la cantidad de productos que se obtiene a partir del proceso de refinación.
Analizar los productos obtenidos en cada refinería y realizar una comparación estadística de estos.
III. DESARROLLO DEL TEMA
Una refinería o destilería de petróleo es una plataforma industrial destinada a la refinación del petróleo, por medio de la cual, mediante un proceso adecuado, se obtienen diversos combustibles fósiles capaces de ser utilizados en motores de combustión: gas oíl, nafta Además, y como parte del proceso, se obtienen diversos productos tales como aceites minerales y asfaltos.
3.2 ESTRUCTURA DE UNA REFINERIA Las partes de las que consta una refinería son:
Destilación atmosférica.
Destilación al vacío.
Reformación catalítica.
Isomerización de nafta ligera.
Alquilación.
Tratamiento de Gas licuado del petróleo(GLP), naftas y kerosene.
Planta de MTBE (Metil tert-butil éter), hidrocarburo liviano de alto octanaje.
Planta de ETBE (Ethyl tert-butyl ether), hidrocarburo liviano de alto octanaje.
TRABAJO DE INVESTIGACION CIENTIFICA
Hidrocraqueo de gasoil de vacío.
Viscoreducción (visbreaking), proceso de craqueo por medio de
temperatura que se aplica a los residuos de la destilación atmosférica o al vacío.
cracking catalítico (FCC).
Planta de coque.
Planta recuperación de azufre.
Mezcla y aditivación de componentes en línea.
Desasfaltado(empleo de un disolvente pesado para la producción de un asfalto duro)/desparafinado(separación de la parafina contenida en el aceite lubricantes).
3.3. ESQUEMA DEL PROCESO DE REFINACION
La refinación es el proceso mediante el cual se separa el petróleo en sus diversos componentes, lo cual se realiza por destilación.
La refinación del petróleo se realiza en columnas de fraccionamiento llamadas así porque de ellas salen, a diferentes alturas las fracciones que lo forman según sus puntos de ebullición. Este fraccionamiento se lleva a cabo cerca de los campos petrolíferos o bien una vez transportado el aceite crudo por buques tanques, oleoductos y gasoductos
Las refinerías han llegado a ser tan complejas que requieren un gran terreno y adecuaciones ecológicas, además de vastos recursos humanos y enorme capital.
Las fracciones obtenidas por la refinación del petróleo satisfacen una gran parte de los requerimientos de combustible de nuestra economía.
El proceso de refinación se inicia en la denominada Unidad de Destilación Atmosférica, también llamada Topping, la cual se observa en el Gráfico. En dicha unidad se efectúa la destilación atmosférica del petróleo crudo para su separación correspondiente en diferentes cortes.
En esta unidad se obtienen los siguientes productos, empezando por la parte superior de la Unidad de Destilación Atmosférica: gas de refinería, gas licuado de petróleo (GLP), gasolina liviana, gasolina media, jet fuel, diesel oíl y residuo atmosférico.
TRABAJO DE INVESTIGACION CIENTIFICA
3.4. HISTORIA DE LAS REFINERIAS EN BOLIVIA
La industrialización de hidrocarburos, se remonta a la década de los años 1920 cuando se inicia la producción de gasolina en unidades primarias de destilación de crudo en Bermejo, posteriormente en Camiri, Sucre, Cochabamba y Santa Cruz. En 1978 se amplía la refinería de Cochabamba y se inaugura la refinería de Santa Cruz. Con el funcionamiento de estos complejos refineros se satisface toda la demanda nacional de carburantes de mejor calidad y se suprime la importación de productos derivados como la gasolina de aviación, aceites bases, parafinas y cemento asfáltico.
Las principales refinerías que operaba YPFB, se encuentran ubicadas en las ciudades de Cochabamba, Santa Cruz y Sucre. Las dos primeras a partir del año 1999 fueron privatizadas y entregadas para su administración y operación a una compañía subsidiaria de Petrobras denominada Empresa Boliviana de Refinación (EBR).
A través de Petrobras Bolivia Refinación, la Compañía tuvo a su cargo, durante siete años, las dos refinerías más grandes del país: Guillermo Elder Bell de Santa Cruz y Gualberto Villarroel de Cochabamba. Ambas procesan un promedio global aproximado de 40.000 bpd, volumen que abastece la totalidad de la demanda interna de gasolinas Especial y Premium, Jet Fuel, Gasolina de Aviación y Querosén, y más del 60% del consumo de Diesel. En los siete años de operaciones, el objetivo del segmento de Refinación y Distribución (R&D) estuvo centrado en la maximización de la oferta de destilados (Diesel, Jet fuel, Gas Oíl y Querosén), sobre todo Diesel, ya sea de producción nacional o importado, con el fin de garantizar el abastecimiento del mercado nacional, lo cual generó volúmenes excedentes de gasolinas y crudo reconstituido.
Además de la importante presencia en el área de refinación, Petrobras Bolivia actuó también en el segmento de distribución de combustibles a través de Petrobras Bolivia Distribución, que tuvo a su cargo la comercialización de derivados y de las líneas de lubricantes YPFB y Lubrax, producidas en la Refinería Gualberto Villarroel de Cochabamba.
Las dos refinerías más grandes del país que funcionan en Santa Cruz de la Sierra y Cochabamba, fueron vendidas por Petrobras a YPFB por un monto de $us 112 millones. Ambas plantas fueron transferidas el 26 de junio de 2007, a partir de cuya fecha YPFB pasó a ser propietaria de la totalidad de las acciones y responsable por todos sus activos y pasivos, incluyendo el suministro de derivados de petróleo en Bolivia.
3.5. REFINERIAS EN EL PAIS
Las refinerías existentes y producentes en el pais son: Refinería Gualberto Villarroel
TRABAJO DE INVESTIGACION CIENTIFICA
Refinería Reficruz Refinería Oro Negro Refinería Parapetí
Las dos refinerías más importantes en Bolivia son: Refinería Gualberto Villarroel (Cochabamba)
Refinería Guillermo Elder Bell (Santa Cruz de la Sierra) 3.5.1 REFINERIA GUALBERTO VILLARROEL:
Está Instalada En La Ciudad De Cochabamba Y Ubicada En La Avenida Petrolera, Kilómetro 6 De La Carretera Antigua A Santa Cruz.
Su gran infraestructura fue desarrollada en varias etapas desde el año 1949, cuando se inició la construcción de la primera planta de Topping (CRBO). Entre 1953 y 1957 se construyó la primera planta de lubricantes, asumiendo el reto de la producción de aceites, grasas, asfaltos y parafinas.
En 1967 se amplió la planta Topping y al mismo tiempo se adecuaron técnicas de operación para la producción de gasolinas, Jet Fuel, Fuel Oil, Solventes y GLP entre otros productos.
En 1976 se instaló una nueva planta de Topping de 12.500 barriles por día para cubrir las necesidades del mercado local En 1979 se inauguró el Complejo de Refinación, con una capacidad de procesamiento de 27.500 barriles por día en la Unidad de Carburantes.
ACTUALMENTE LA REFINERIA PRODUCE LO SIGUIENTE:
Gasolina Especial.
Gas Licuado de Petróleo (GLP).
Gasolina de Aviación.
Jet Fuel.
Kerosene.
Diesel Oíl.
Aceites y Grasas Automotrices e Industriales.
Cemento Asfáltico.
Solventes y otros.
TRABAJO DE INVESTIGACION CIENTIFICA
Está Ubicada A 12 Kilómetros De La Ciudad De Santa Cruz De La Sierra, Es Una De Las Dos Refinerías De YPFB Refinación S.A., Que Desde 1979 Aporta Al Crecimiento Regional Y Nacional.
Cuenta con dos unidades operacionales de destilación: la primera de 15.000 barriles por día y la segunda de 5.000 barriles por día. por otro lado, tiene dos unidades de reformación catalítica, cada una con capacidad nominal de 3.200 barriles por día.
La primera de ellas fue puesta en servicio en mayo de 1978 y la segunda en diciembre de 1998, de las mismas se obtiene gasolina reformada de alto octanaje.
La refinería Guillermo Elder Bell está certificada bajo normas ISO 9001: 2008 de calidad; ISO 1401:2004 del medio ambiente y OHSAS 18001:2007 de seguridad, medio ambiente y salud ocupacional.
Cuenta con la acreditación de su laboratorio bajo la norma ISO/IEC: 17025:2005.Esta refinería lleva el nombre del pionero dela industria petrolera en Bolivia: Guillermo Elder Bell.
ACTUALMENTE LA REFINERIA PRODUCE LOS SIGUIENTES DERIVADOS: Gasolina Especial. Gasolina Premium. Diesel Oíl. Jet Fuel. Crudo Reducido.
Gas Licuado de Petróleo.
Kerosén, entre otros.
TRABAJO DE INVESTIGACION CIENTIFICA
Las instalaciones de la Refinería Oro Negro se encuentran ubicadas a 30 Km de la ciudad de Santa Cruz de la Sierra, en la localidad de Tundy, campo La Peña. Esta ubicación es considerada estratégica para atender el mercado de Diesel en el sector Oriental de Bolivia. El complejo refinero ocupa 6 de las 18 hectáreas que componen el terreno. La disposición de todos los equipos ha sido cuidadosamente pensada y colocada para en un futuro facilitar una ampliación del complejo refinero.
Los cambios ocurridos en la Economía Nacional en los años 2000-2001, principalmente en el sector de Hidrocarburos y la necesidad de atender la demanda de Diesel de la región fueron la base fundamental para que el Grupo Empresarial Equipetrol tomara la importante decisión de apostar nuevamente por el país. De ahí nace la Refinería Oro Negro, cuya principal actividad es la producción de Diesel Oíl.
El Proyecto tuvo una inversión de US$ 5,000,000.- en maquinaria, equipos e instalaciones y US$ 1,500,000.- en capital de trabajo. Cabe destacar que toda la ingeniería básica y de detalle, la construcción y puesta en marcha se desarrolló con personal boliviano altamente capacitado, cumpliendo con estrictas normas de seguridad y control de calidad y la protección total al medio ambiente.
La refinería cuenta con un avanzado sistema de control y automatización que le permiten operar en forma eficiente.
La Refinería Oro Negro obtiene su materia prima de los distintos productores del rubro. La planta tiene una capacidad nominal para procesar 2,000 BDP (Barriles por día) de petróleo crudo y una capacidad de almacenamiento total de 24,000 Barriles. Sin embargo en la actualidad la planta procesa alrededor de 1,400 PBD, debido principalmente a la calidad del crudo que se procesa y a las limitaciones en la venta de Nafta y Crudo Residual.
LOS PRODUCTOS QUE OBTIENE REFINERÍA ORO NEGRO S.A. DE LA REFINACIÓN DEL CRUDO SON:
• Diésel Oíl. • Nafta.
• Crudo Residual. 3.5.4 REFINERIA PARAPETI
Esta empresa se en cuentra en Bolivia, en la región Santa Cruz.Barrio Cooper Cl Galaxia No. 383Santa Cruz De La Sierra, Pedro Domingo Murillo.
TRABAJO DE INVESTIGACION CIENTIFICA
3.5.5. REFINERIA SANTA CRUZ
La refinería santa cruz es operada por la empresa reficruz y esta se encuentra ubicada a 40 kilómetros de la ciudad de santa cruz de la sierra en la localidad de Tundy cerca al campo la peña, tiene una capacidad de operación de 1500bpd de crudo.
TRABAJO DE INVESTIGACION CIENTIFICA
A continuación presentamos los datos y gráficos estadísticos de los productos obtenidos en las diferentes refinerías del país, realizados anualmente desde la gestión 2003 a 2012.
Productos que elaboran las refinerías
La Planta de Carburantes de las refinerías Gualberto Villarroel y Guillermo Elder Bell cuentan con la tecnología para producir gasolina especial, gasolina Premium, gasolina de aviación, diesel oíl, fuel oíl, kerosene y gas licuado de petróleo. Estos productos, denominados productos regulados, se destinan al abastecimiento del mercado interno. Los combustibles producidos en la refinería G. Villarroel tienen como principales mercados a los departamentos de Cochabamba, Oruro, La Paz, Beni y Pando, en cambio los mercados principales de los combustibles producidos en la refinería G. Elder son los departamentos de Santa Cruz, Tarija, Chuquisaca y Potosí.
Adicionalmente, también en la refinería G. Villarroel se produce crudo reducido, nafta liviana y crudo reconstituido y otros productos, conocidos como no regulados. Asimismo la refinería Gualberto Villarroel de la ciudad de Cochabamba cuenta con una planta de lubricantes, misma que produce aceites bases, aceites automotrices, aceites industriales, grasas automotrices, grasas industriales, parafinas y asfaltos, a todos estos productos también se los denomina productos no regulados.
En la refinería Guillermo Elder Bell no existe una planta de lubricantes, sin embargo de su planta de carburantes también se obtiene productos no regulados tal como el crudo reducido, la nafta liviana y el crudo reconstituido.
Por otro, lado se encuentran las refinerías “pequeñas” como Oro Negro que produce diesel y gasolina especial cuyo principal mercado es la ciudad de
TRABAJO DE INVESTIGACION CIENTIFICA
Santa Cruz de la Sierra, y también produce GLP, agro fuel y los productos no regulados como el crudo reducido, gasolina blanca y el crudo reconstituido.
La refinería Reficruz produce diesel cuyo principal mercado es la ciudad de Santa Cruz de la Sierra, adicionalmente también produce crudo reconstituido y gasolina blanca. Finalmente, la refinería Parapetí produce diesel cuyo principal mercado es la provincia Cordillera del departamento de Santa Cruz, también produce gasolina blanca y crudo reconstituido.
RECEPCIÓN Y ELABORACIÓN DE CRUDO, POR REFINERÍA
La refinería Gualberto Villarroel es la que mayor volumen de Crudo procesa, con un volumen promedio de 4.050 m3/día que alcanza el 58% del total procesado, seguida de Guillermo Elder Bell con 2.423 m3/día ó el 35%, Oro negro con 450 m3/día el 6%.
TRABAJO DE INVESTIGACION CIENTIFICA
VOLUMEN DE CRUDO PROCESADO EN LAS PRINCIPALES REFINERIAS 0 20000 40000 60000 80000 100000 120000 140000
VOLUMEN DE CRUDO PROCESADO EN m3/mes
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 Refinerias volumen en m3/mes 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 Guillermo Elder Bell 6830 8 6612 0 6972 7 7281 6 78852 76512 80320 83902 73743 58764 Gualberto Villarroel 8020 2 8407 5 9132 2 9027 8 10829 1 12049 5 11695 8 11920 9 11154 3 12457 2
Oro Negro 0 0 3961 6833 7109 5503 11524 16091 13835 12336
Parapeti 0 0 0 39 206 0 0 0 0 0
Carlos
Montenegro 2162 320 1675 0 0 0 0 0 0 0
reficruz 1138 2601 3379 3473 3626 4833 4833 5380 0 0
VOLUMEN REFINADO DE GAS LICUADO DE PETROLEO (GLP)
La refinería Gualberto Villarroel entregó 8.844 m3, lo que es equivalente al 65% del total entregado, Guillermo Elder Bell y Oro Negro el volumen restante. 0 2000 4000 6000 8000 10000 12000
VOLUMEN DE GLP
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 REFINERIAS METROS CUBICOS/MES REFINERI A 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012TRABAJO DE INVESTIGACION CIENTIFICA Guillermo Elder Bell 2719 2729 2713 1906 2720 3622 2714 2863 2853 2980 Gualberto Villarroel 9619 9073 1016 3 9992 9154 7655 8813 8654 9246 7853 Oro Negro 551 426 484 463 457 490 469 573 423 479
VOLUMEN REFINADO DE JET FUEL EN METROS CUBICOS/MES El producto Jet fuel lo elaboran tanto la refinería Gualberto Villarroel como Guillermo Elder Bell.
Gualberto Villarroel Guillermo Elder Bell 0 1000 2000 3000 4000 5000 6000 7000 8000 9000
VOLUMEN JET FUEL m3/mes
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012
REFINERI
A 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 Gualberto 7291 6193 7999 6782 7321 6842 6932 6345 7786 7854
Villarroel Guillermo
Elder Bell 8675 8468 7773 6444 6144 6466 6453 6652 6743 7743 VOLUMEN REFINADO DE GASOLINA PREMIUM
La única refinería que elabora Gasolina Premium en la actualidad es Guillermo Elder Bell.
Guillermo Elder Bell 0 50 100 150 200 250 300 350 400 450 500
VOLUMEN GASOLINA PREMIUM
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 REFINERIA METROS CUBICOS/MES REFINERI A 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 Guillermo Elder Bell 469 476 0 460 439 0 425 329 467 436
TRABAJO DE INVESTIGACION CIENTIFICA
VOLUMEN TOTAL DE REFINACIÓN DE KEROSENE
Las refinerías que elaboran kerosene son Gualberto Villarroel y Guillermo Elder Bell con un promedio de 1.686 m3 mes.
Guillermo Elder Bell Gualberto Villarroel 0 200 400 600 800 1000 1200 1400 1600 1800 2000
VOLUMEN DE KEROSENE m3/mes
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 REFINERIA 2003 200 4 200 5 200 6 200 7 200 8 200 9 201 0 201 1 201 2 Guillermo Elder Bell 0 0 0 54 91 51 45 59 63 77 Gualberto Villarroel 1550 174 4 194 7 181 3 147 2 138 8 146 6 173 3 156 3 164 3
VOLUMEN TOTAL DE REFINACIÓN – GASOLINA BLANCA
La refinería Oro Negro y Parapetí, esta última en menor proporción, son las únicas que producen el producto refinado Gasolina Blanca; al igual que el crudo reconstituido, se trata de un producto residual que tiene como mercado destino el de exportación.
Oro Negro Parapeti 0 1000 2000 3000 4000 5000 6000 7000
GASOLINA BLANCA
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 REFINERIAS METROS CUBICOS/MES 2003 2004 2005 200 6 200 7 200 8 200 9 201 0 201 1 201 2 Oro Negro 6704,4 1 5982,7 2 6979,5 6 618 5 667 7 654 8 632 1 601 2 563 2 542 3 Parap 21,08 15,82 23.34 26 25 15 13 11 18 23TRABAJO DE INVESTIGACION CIENTIFICA
eti
CRUDO RECONSTITUIDO
La producción de crudo reconstituido es destinada al mercado externo. El 93,7% es producida por las refinerías de YPFB Refinación S.A. y el 6.3% por la oro negro.
GUALBERTO VILLARROEL0 ORO NEGRO 5000
10000 15000 20000 25000
VOLUMEN PROMEDIO DE CRUDO RECONSTITUIDO
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 REFINERIA VOLUMEN (m3/mes) DIESEL OIL
REFINERIA 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 GUALBERT O VILLARROE L 1429 7 1554 2 2068 8 2066 1 1571 1 1746 0 1750 7 1246 5 1810 1 1485 8 GUILLERM O ELDER BELL 5249 5564 8419 1527 2 1444 9 1770 8 2044 9 1605 0 1719 2 1276 7 ORO NEGRO 1829 1435 2101 1695 2131 1469 1846 1969 1723 1856
Todas las Refinerías que operan en el país aportan en la producción de Diesel Oíl; El porcentaje de aporte de cada una de las refinerías está acorde a la capacidad de operación de cada una de éstas, tal como se aprecia a continuación:
TRABAJO DE INVESTIGACION CIENTIFICA 0 5000 10000 15000 20000 25000 30000 35000
VOLUMEN PROMEDIO DE DIESEL OIL
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 REFINERIA VOLUMEN (m3/mes) REFINERIA S 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 GUALBERT O VILLARROE L 3385 4 3056 0 3346 5 3187 5 3353 0 3312 5 3359 8 3032 6 3188 0 3458 4 GUILLERM O ELDER BELL 1849 2 1697 9 1966 0 1353 1 1623 5 1974 1 1942 3 1734 5 1723 4 1783 2 ORO NEGRO 4465 4442 4782 4439 4693 4321 4076 4764 4324 4123 PARAPETI 114 79 112 126 126 120 118 115 116 124
GASOLINA ESPECIAL
La gasolina especial es el combustible de mayor producción en el país. Las refinerías de YPFB Refinación S.A. producen el 94,1% de este combustible. La producción de gasolina especial por parte de la refinería Oro Negro representa el 5,9% del total.
0 10000 20000 30000 40000 50000 60000
VOLUMEN PROMEDIO DE GASOLINA ESPECIAL
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 REFINERIA VOLUMEN (m3/mes) REFINERIA S 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 GUALBERT O VILLARROE L 4487 0 4022 9 4494 3 4550 2 4914 8 4527 9 4659 5 5113 9 4583 1 4237 6
TRABAJO DE INVESTIGACION CIENTIFICA GUILLERM O ELDER BELL 3370 7 1719 6 3272 6 2648 6 2674 3 2619 0 2651 1 2187 3 3575 3 3549 1 ORO NEGRO 4303 4349 4653 4574 4697 2070 4549 5131 4894 5180
PROYECCIÓN DE LA PRODUCCIÓN Y DEMANDA DE COMBUSTIBLES LÍQUIDOS 2013-2017
Para la proyección de la producción de combustibles líquidos se asume que los proyectos de adecuación, ampliación y nuevas unidades de proceso de las refinerías Guillermo Elder y Gualberto Villarroel serán ejecutados en los tiempos previstos y cargarán crudo al máximo de sus capacidades permisibles durante el periodo 2013-2017.
Asimismo para la proyección de la producción de GLP vía plantas, se asume que se ejecutarán los proyectos de la Planta de GLP en Río Grande y la Planta de extracción de licuables del Chaco Tarijeño en los plazos previstos.
Para la proyección de la demanda en el escenario “Con Sustitución” se asume también que se ejecutarán los proyectos de sustitución del GLP, gasolinas y diesel oíl por GNV y gas natural por redes domésticas.
El segundo escenario de la demanda es “Con Sustitución” de los combustibles derivados del petróleo (diesel oíl, gasolinas automotrices y GLP).
Diesel Oíl
Para la proyección de la producción de diesel se ha considerado un rendimiento del 28 a 30 % de carga de crudo ya que se trata de crudo liviano con bajo contenido de diesel oíl, razón por la cual desde la década del 70 se realizan importaciones. Los volúmenes de producción estarán en función a la carga de crudo.
La demanda de diesel oíl “Con Sustitución” del GNV y gas domiciliario por redes no tiene efecto significativo respecto al escenario “Sin Sustitución” ya que prácticamente en los dos escenarios los rangos de la demanda son similares a partir del 2013
TRABAJO DE INVESTIGACION CIENTIFICA
Para la proyección de la producción de jet fuel se ha considerado un rendimiento del 6 a 8 % de la carga de crudo, los volúmenes de producción estarán en función a la carga de crudo y la producción de diesel oil, ya que ambos combustibles provienen del mismo corte en el proceso de refinación. La razón por la cual la demanda proyectada presenta un rango considerablemente amplio se debe a que el comportamiento histórico del consumo de jet fuel fue irregular durante el periodo 2000-2017.
El Gráfico siguiente muestra la demanda proyectada del jet fuel a lo largo del periodo 2013-2017, sin embargo la demanda proyectada es la más sensible para su pronóstico por el reinicio del las operaciones aéreas del Lloyd Aéreo Boliviano o nuevas aerolíneas como Aerolíneas Sudamericanas (AS), Boliviana de Aviación (BOA) y otras, en el periodo señalado.
Gasolinas Automotrices
Para la proyección de la producción de las gasolinas automotrices se ha considerado un rendimiento del 26 a 30% de la carga de crudo, los volúmenes de producción estarán en función a dicha carga.
La demanda de gasolinas automotrices “Con Sustitución” del GNV tiene un efecto significativo respecto al escenario “Sin Sustitución” ya que disminuye en promedio de 228 bpd en el año 20013 hasta 3.328 bpd en el año 2017, representando una disminución de la demanda de 2% en el año 2013 a un 16% en el 2017 considerando el LS.
La producción nacional de gasolinas automotrices siempre estará ubicada por encima de la curva de demanda donde los rangos del LS y LI se encuentran muy por debajo de la producción ya sea “Con Sustitución” o “Sin Sustitución”, a lo largo de los años proyectados.
TRABAJO DE INVESTIGACION CIENTIFICA
Gas Licuado de Petróleo
El GLP proviene de dos fuentes: de plantas de GLP 76% y de refinerías del petróleo 24% (datos 2012).
La demanda de GLP Con Sustitución del GNV y gas domiciliario por redes tiene un efecto grande respecto al escenario Sin Sustitución ya que disminuye la demanda en promedio de 26 tmd en el año 2013 hasta 624 tmd en el año 2017, representando una disminución de 2% el año 2013 a un 36 % en el 2017 respecto al LS.
3.8 IMPACTOS AMBIENTALES
Los impactos ambientales de una destilería de petróleo son el resultado, principalmente, de las emisiones gaseosas, descargas de efluentes, desechos sólidos, ruido y olor además de efectos visuales o estéticos.
Las emisiones gaseosas constituyen los impactos ambientales más difíciles de controlar y están constituidas por partículas, hidrocarburos gaseosos, monóxido de carbono, compuestos de azufre (SOx)y compuestos de nitrógeno (Nox). Estas emanaciones nocivas pueden afectar a las áreas vecinas a la refinería.
Los efluentes líquidos de las refinerías son conducidos a plantas
de tratamiento de aguas residuales: aceites, grasas, amoniaco, compuestos fenólicos, sulfuros, ácidos orgánicos, cromo y otros metales. Estos
TRABAJO DE INVESTIGACION CIENTIFICA
oxígeno(DBO5),demanda química de oxígeno(DQO) y el Carbono orgánico total (COT).
Las refinerías generan grandes cantidades de residuos sólidos; los
principales son los catalizadores gastados, los finos de coque, los sulfuros de hierro, los medios filtrantes, y los diferentes lodos (de la limpieza de los tanques, separadores de aceite y agua y sistemas de tratamiento de las aguas servidas).
El fuerte ruido es característico de la operación de destilería. Las fuentes de ruido son los equipos mecánicos de alta velocidad, las válvulas de control, los sistemas de tubería, turbinas y motores, mecheros, intercambiadores de calor con enfriamiento por aire, ventiladores y torres de enfriamiento.
IV. CONCLUSIONES
En nuestro país la refinación de crudos y la manufactura de productos representan volúmenes y metas modestas a la larga. De acuerdo con la información documental recopilada se pueden presentar resultados atractivos y propuestas que coadyuven mejorar de forma económica y la producción de recursos energéticos. En este proyecto se señalan los métodos y/o procesos que se deben llevar a cabo para realizar la refinación del petróleo, de igual manera se pretende hacer conciencia sobre la problemática que atraviesa hoy en día el país ante la falta de refinerías
propias, por lo cual el objetivo principal es fortalecer los objetivos
propuestos que hoy en día se pueden percibir y dar lugar así a un mejor crecimiento en infraestructura petrolera.
TRABAJO DE INVESTIGACION CIENTIFICA
V.BIBLIOGRAFIA
es.wikipedia.org/wiki/ Refinería _de_petróleo
www.ypfbrefinacion.com.bo/
www.boliviaentusmanos.com/bolivia-industrias/ refinerias _petroleo.php
guiabolivia.com.bo/refinerias-de-petroleo/empresas-guia.html
www.anh.gob.bo/index.php?N=druin
www.gnb.com.bo/guia/Hidrocarburos.- Petroleo -y-gas/ Refinerias .html boliviaenmicorazon.es.tl/reservas-y-refinerias.htm
www.fm bolivia .tv/ bolivia -ypfb-importara- petroleo -para-obtener-diesel-e...
www. hidrocarburosbolivia .com/
