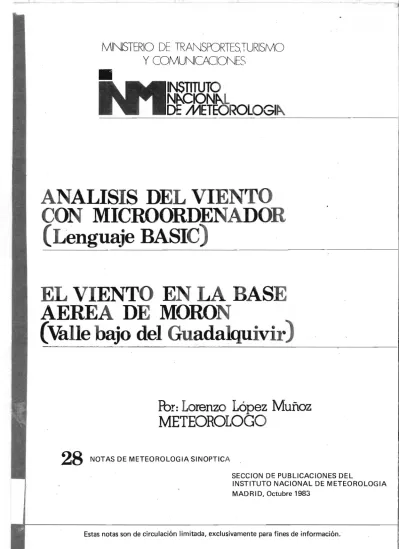

Análisis del viento con microordenador (lenguaje BASIC). El viento en la base aérea de Morón (Valle bajo del Guadalquivir)

(1)

~

--MINISTERIO DE TRANSPORTES,TURISMO

Y

COMUNICACIONES

11 INSTITUTO

N~CION~L

DE

METEOROLOGI

~

A

ALISI

S

DEL

VIENT

O

C

ON

MICROORDENADO

R

(Lenguaje BASI

C

)

EL

VIENT

O

E

LA BA

SE

AEREA

D

E

MORO

N

(Valle

bajo

del Guadalqui

vi

r)

Por:

L

orenzo

L

ópez Muñoz

METEOROLOGO

28

NOTAS DE METEOROLOGIA SINOPTICA

SECCION DE PUBLICACIONES DEL

INSTITUTO NACIONAL DE METEOROLOGIA MADRID, Octubre 1983

(2)

í2

~

ct3.

1 1\l (X)(ó "t (),

3~ MINISTERIO DE TRANSPORTES, TURISMO

í[~~'< Y COMUNICACIONES

;~~;¡¡

INSTITUTO NACIONAL DE METEOROLOGIA

- ANALISIS DEL VIENTO CON MICROORDENADOR

(LENGUAJE

B A S I

e)

- EL VIENTO EN LA BASE AEREA DE MORON

(VALLE BAJO DEL GUADALQUIVIR)

Por

LORENZO LÓPEZ

MU~OZ

METEOROLOGO

6 ()

SECCION DE PUBLICACIONES DEL

INSTITUTO NACIONAL DE METEOROLOGIA

(3)

(4)

3

I

NTRODUCCION.-El carácter vectorial del viento hace que su tratamiento

estadístico sea muy laborioso y complejo. Esto motiva que en la

mayoría de las ocasiones este parámetro sea estudiado más somera

-mente que los restantes elementos meteorológicos a pesar de su

importancia.

Un buen conocimiento del comportamiento del viento, es

obvio que es de gran utilidad en muchos aspectos de la actividad

humana, tales como: aprovechamiento de la energía eólica,

cons-trucción, medio ambiente, instalación de fábricas, cultivos,

previ-sión de incendios forestales, planificación de seguros y especial

-mente en aeronáutica: en orientación de pistas de aterrizaje, fre

-cuencia con la que deja de ser operativo un aeropuerto por viento

cruzado, efectos locales de turbulencia, etc ..

Este trabajo que surgió con fines de predicción a largo

plazo para la planificación de ejercicios en la Base Aérea de

Mo-rón tiene un objetivo doble: primero dar a conocer un programa en

lenguaje BASIC que, con pequeñas variaciones, es válido para

cual-quier microordenador; y segundo un estudio del viento en la Base

Aérea de ~orón que, en primera aproximación, se puede hacer

(5)

4

Con la reciente aparición de los ordenadores personales

se ha puesto la informática al alcance de todos. Suponemos que

mu-chos compañeros poseen o piensan adquirir alguno de estos aparatos

y que en un corto plazo de tiempo los Centros Meteorológicos serán

provistos de microordenadores. Por ello creemos que la difusión de

programas específicos para estudios meteorológicos sería de gran

uti-lidad para todos.

Quiero expresar mi agradecimiento a Manuel Ruiz Hoyos,

Jefe del Centro Meteorológico Zonal de Sevilla; y a José Ramón Marín

Domínguez, Jefe de la Sección de Sistemas Básicos de dicho Centro

(6)

-5-ANÁLISIS DE VIENTO CON MICROORDENADOR

*

Diagrama de bloques

*

Diagrama de flujo

*

Programa "ANALISIS DE VIENTO"

*

P'roarama "CARGA DE _o DATOS"

*

Descripción del ordenador utilizado

*

Tipo de datos que puede analizar el programa

*

Información obtenida

*

Observaciones al programa

(7)

r

-o-T!TU~O OI~S?QM~ OE SLCGUES

~~---~

r

1

i ·

.

.;

~ Le' e : u Q r:' ¡

j

1 1

' '

1 _F_R_Er: _{i_t}_E.~~ C I ~ l

1' i

h-I p,~ · .•. • I Ef'4TCt

1

TOTQL

... -.--.-. ,

-"-' ... ¡ =-=~

FPEC

S I 1'1 U L. T Q t·l

1 j

i

S!HULTQN

C1 S S . ·~J : E;..¡ 7 ==4

'·.·' EL ~-1 E 'D .! _:.::.¡

- . 1 • -.- .

,

- i... :_.._,.,_,

FLU._TO

\t'ERD.:;OE;;?O

..:. 1

.

____

. /-· _/

,-·~-=-'

-o r .'Y? E e ~: r Ct r--4 !

:

~! ,:::5 . \/:::E i·4 Ti=t

... ~--·--.

. ________ ..

-·-_=---_-_,__'_{-._}__.,...

r.

f: O E F ! 1: I E r-4 Te

1

,:Ot-lST.:C.N•: I .:0.

l

F~::c .. _.. r ::::~-¡Te( 1 J: Ruz;::¡DQ L I t1

f ,-, f"' = R C. •: ! ,-, t"~ . l

" "

(8)

-7-T!TU~O PPOEP~M~ VIENTO

{ ~,

\.. ___ s_~_. -¡;:¡r·-R_T _ _ _/

/;~E: T I E J-~ E

~ /

/ O~TCr 1

f

.:.'---r--~"

1

;

--- --... _,__ S ~

.. ~~-~ J"-~ ~ I N-=-~~=::--·

---~---... ~

~

-- --- NO

-=-.._ TE C: L-,=¡ ? .,...-:

----

---

~

' r-.:c=

_.::._

---_..-- -...._ s:

----

"'

---... :---...._,_---...---....,_FIN

_.-...

---' 1 i ¡

___

/ -¡ t-.!~~

....-..-.... -,...

r"':" H ,.~ CJI_I

N-5

E:-1.-.i

t • .~E~T

i PIST~

D I 5T ¡ t·./-:"05

--

.... ---~_ ..

....---i

~;

OBTIENE

P.ESL'L TAC•OS

l .::::J'H'-¡....¡ ,!

1

l .··

j P.E5UL T /

/ P ~ 1'"".t T O L L c./

/-STOP

(9)

-REt'tOY.

-8-10 REM ANALIS!S DE VIENTO

20 REM POR LORENZO LOPEZ MU~OZ

30 REM ENERO 1983

4~ OIMW%C16,5),L%C16).MC16),F%<16),0SC16),Fl%C16),CVC16),EW<1E>,NSCL6)

S~ FORI=üT016:REAOOSC!) :NEXTI

6~ HM=HM+1 :IFHM=2THEN380

70 OPEN 1 , 1 , 0 8ü INPUT#! ,r'IS,B

90 I FAS=" BORRA" THEN 12:3~

1B8 !FAL="FIN"THENCLOSEl :GOT060

118 !FAS="FINCINTA"THENCLOSE1:GOSU81520:GOT060

128 FORI=0T016

138 IFAS=OSCI)THEN160 140 NEXTI

150 GOT08ta

160 !FB)F%THENF1%CI)=F%CI) 170 IFF%(l)<BTHENF%CI>=B 180 M=MC!)+8

190 L%CI)•L%(!)+1

2813 GOSUB1440

210 W%CI,J)=W%Cl,J)+1

220 CVCI)=B*SIN<r<22.5t<I-1)-2~)*3. 141592)/180)/1.8

~38 IFCVCI><GTHENCVCI>=-CVCI)

248 GOSU8155~

258 SCZj=SCZ)+1

268 EI-JC I )=EW=NS•B•COS(C!-1)*22.5*3.141592/ 180)

28~ N=N+l 29>:J GOT080 300 PRINT"::r

310 PRINT:PRINT"NUMERO DE DATOS="N:PRINT 320 PRINT:GOSUB1520

3313 PR I NT'" :J"

340 PRINT"llllii*FREC.INTERVALOSlllllllii":PRINT

350 FORI=8T016:FORJ=0T05

360 IFW%CI,J)=0THEN400 370 K=K+l

3813 IFK>l9THENGOSUB1520

390 PRINTOsCI);TABC4);J;TABC6)"="INTCW%CI,J)/Nlll1000+.5)/ l0 408 ~IEXT J :NEXTI

410 PRINT:GOSUB1520

420 PRINT :PRINT :PRINT":HoFREC. OIRECCIONESllllll" :PRINT

438 FORI~1T016

440 PRINT0S(!);TA8(4)"="INTCL%Cl)/N*1000+.5)/10

458 NEXTI

460 PRINT:GOSU81520

470 PRINT":J" :PRINT :PR INT"·u••FRC. !NTV. EXC. CALlllllflll"

480 FORI=lT016:FORJ=lT05:IFW%CI,J)=0THEN510 490 K=K+1 :IFK)l9THENGOSUB1520

5813 PRINTOSCI);TA8C4);J;TA8C6)"="INTCW%CI,J)/CN-L%C0))llll~00+.5)/10

5113 ~IEXT J :NEXTI :GOSUB 1520

520 PRINT":J'" :PRINT":1<•FRC.OIREC.EXC.CAUI€lll" :PRINT 530 FORI=1T016

540 PRINTOS;TABC4)"="INTCL%Cl)/CN-L%C0))A<100~+.5)1"10 550 HEXTt :GOSU8l520

560 PRINT:PRINT:PRINT"***VELOCIOAO MEDIA***" :PRINT

57€l FORI=1TOl6

5813 Q=L% ( I )

590 IFL%CI)=~THENQ=l

6f!l3 PRitHOSC I> ;TABC4) "=" INT<M< I )/CQ+l. 8)*10+. 5)/10 6Hl ~IEXTI

6213 PRINT:GOSUB1520

630 PRINT:PRINT"llll!IVELOCIOAO MAXIMA**":PRI~T

IÓ40 FORI=1T016

650 PRINTO:S< I) ;TA8C4) "='" !NT<F%< I ) /1. 3+.5) 668 NE:<TI

t;70 PRINT:GOSU815213

o813 PRINT":J":PRINT" U*liiTOTALES****" 6913 FORV1=1T05:FORM1=1T016

7013 Gl<V1)=W%CM1,Vl)+GlCVl):NEXTM1 :NEXTVl

710 PRINT :PRINT'" FLOJO=" INTCGl < l )/N;ji100\ilT. 5)/ 10 "%" 72G PRINT:PRINT" MOOERAOO="INTCG1(2)/N*1000+.5)1"10 "%" 738 PRINT:PRINT" FUERTE="INT<G1(3)/N*10013+.5)/10 "%" 740 PRINT:PRINT"MUY FUERTE="INT<GlC4)/Nlll11300+.5)/10 "%• 758 PRINT:PRINT" TEMPORAL="INTCG1<5)/N*1000+.5)/10 "%" 760 FORM2=1T016

770 H3=M<r-12)+H3 :L3=lY.<M2>+L3 :NEXTM2 7813 L4=L%(tJ)+L3

798 PRINT:PRINT"VEL.MEOIA VORA="INT<H3/CL4*1.8)*10+.5)1"1G

800 PRINT:PRINT"V.MED. <EX.CAL)="INTCH3/CL3*1.8)*1B+.5)1"10

810 PRINT:PRINT:GOSUB1520

820 PRINT:PRINT"**COMPTE VTCAL PIS7AA<*" 830 FORA=1T06

840 FORZ=I3+AT07

850 C<A>=S<Z)+CCA) 860 NEXT:NEXT 870 FORP=1T07

8813 PRINT:PRINT"C.VCAL)"5*P"KTS="INTCCCP)I"N*11300+.5)/10;"%" 8913 NEXTP:PR!NT:PRINT

9813 GOSU815213:PRINT

910 PRINT":;"

(10)

?3'3 EW=aiC I )+EW

:?413 ~~S=t,IS < I;. +~13

:?Sí:l f10=~1 +r-10

960 ~IE)<T I

:?78 AR=ATHCEW/NS)

-9-:?88 MO=ABS< <E~VS Hl( AR>) ,-·1. 3)

9913 AG=INT<AR*180/3.1415:?2*10+.5)/113 ~

1800 IFAG<OTHENAG=360+AG

1818 OO=AG+188:IF00)36'3THEN00=00-3613

102'3 PRHIT :PRHIT"'-t'ECTOR SUMA:" :PR HIT :PRHIT" MOO=" INTCMO:+: 10+. 5>/ 18; "~IUOOS"

1'338 PRINT" APG="OO;"GRAOOS"

1840 PR INT :MO=MO/ 1. 8 :PR It-IT "COEF. CONSTC IA :C=" INT( 1 f:IC!IO*MO/MO+. 5'.-' 18

1858 GOSUB1520:PRINT

1868 PPINT"+:~+:~•FLUJO MEDIO~·~~*"

1878 PRINT"MILES OE M~3/M~2*H"

1888 PRitiT

189Q FOPI=1T016

1 l')!) PR HITO$ ( I ) : TA8 < 4) "=" UH 01 ( I ) /Nll' 1 '3+ . 5) / 1121

11113 NEXTI:GOSU81528

1128 FORI=0T016

1 1 Jl3 I FaJ +EP

1 140 I FEIJ < I) <0THEt IJ.IP=E~J ( 1 > HJP

1 15•J ! F~IS ( I) >0THE~INP=HS < I) +~IP

1 168 I FtiS < I) <8THEt1:3P=riS ( I > +~3P

11 70 ~IEi<T I

1188 PPHH :PRHIT :PRHIT" FLUJO ti=" INTUIP/N*18+. 5)/Hl

1 1 :?O PR HIT :PR INT :PRitH" FLUJO S="ABSC HITC3P/N:"' 10+. 5)/ 18)

!208 PRINT:PRINT:PRINT" FLUJO E="INT(EP/N*18+.5)/ 18

121'é' PRINT :PPHIT :PPH/T" FLUJO l·I="A8:3( lriT<l-JP/tH!lc.l+. 5)/ 10.)

1 ":'?Ll PRHIT :PRHIT :PPit-IT"Fli_!JO W>=" JtiTOI::;,-~Ill'1c.J+. 5)/113

123Q PRHIT :PRHIT :PRWT"FLUJO El·l=" HIT<ElJ/H*!LJ+. 5>/ 10

124'J PPHIT :PR!NT :PRINT"FLI.IJO '·/ECT. MEOIO="OO"/ "A83( HIT( (EW/SHirAP.I //~1•1•J•. 5.',,·'10)

l25Q OATACAL, 1·1, ~/ti E, NE, ENE, E, ESE, SE, SSE, S, :331·1, S~l, ~~S~J, ~~, ~nJW, tiW, t/111·1

1260 E~IO

1270 REM PARA BORRAR

12813 INPIJT~l,AI,8

129CJ FOR I =('ITO 16

l30Q IF0S(l)=ASTHEN1320

1 31 13 ~IEXT 1

1320 t·I=N-1

1330 MCI)=MC!)-8 1348 L~=L%<1>-1

13~0 IFB=Fi':CI)THaiF%CI )=F1%r[.)

12.-::CJ Go:::us 144CJ

1370 W%C!,J)=W%CI,J)-1

138LJ ')0SU81 5513

1 3:?'3 S ( Z> =S C Z)- 1

14(hJ EWC 1 >=El-JC I )-8:~SHI< < I-1 ):.,22. 5•3. 141592/ t::?.,J>

1410 NSC I >=NS-8*COSC < I -1 )~22. 5~3. 1415:?2/lSI.J)

1428 GOT080

1430 REM 1 ~ITE?.'IALOS '/ELOC I OAO

1448 IF8=CJTHENJ=8

1450 !F8=>8AI108<18THENJ=1

1460 IF8=::>13At108(J6THEr/J=2

14 70 !F8=>36AN08<:54 THEI/J=J

!488 IF8=)54AN08<72THENJ=d

14913 IFB=>72THENJ=5

!508 RETUF:N

1518 REM PARA PARAR IMAGEN

1520 PR HIT" --PULSA UNA TECLA--" 1530 GETCS : K='3 : I FCZ=" "THE~I 15313 1540 PETURN

1545 REM Ir/TER'/. C. '/. PI STA

155'0 IFC'·/C l )=)0Ari0CVC I ><='5THE~IZ=L3

!560 IFCV::>5ANOCV<=10THEN:=1

1 '570 I FC'/ ( 1) > 113ANOC'/ ( 1 ) <= 1 5THEI1Z:=2

15:38 1 F1:<;c I ) ) 15At~OC'J( I) <<20THEIIZ=3

1530 IFCV(l ))20RHOCVCI><=25THENZ=4

1680 IFC'v' C I ))25At40C'v' ( I ) <=30THE~IZ=5

!S 10 IFC'/( I )>30A~lOCVC I ><=.?5THEtiZ=6

1620 IFC'.!( I ))35THaiZ=7

~630 RETURN

(11)

-10-F:EAO'?.

5 PR IttT";:]"

10 REM CARGA DATOS FICHERO

12 PR ltiT" PARA BORRAR f·1ETE: 80RRA, 0"

15 PR HIT'"? A CO~n UHJAC I l)~t f1ETE EL bATO QUE QUIERES 80PRAR"

2>) OH10l'( 1:?>

30 OPEN1,1,1."HORAME3"

40 FORI•OT019:REAOOSCI) :NEXTI

50 I ttPUTAS, 8

60 FORI=0T019

70 IFA$=0I(I)THEN110

:::o ~tEi<TI

90 PPHIT"f1ETE ORTO CORRECTO" 100 E=240:T=T+2:GOSU8518

110 T=T+l: IFT)l3THEt·tE=129

112 IFT)18THHIT=0 :G0:.3U8510 120 PRitnltLA:t

130 PRHtT#l ,8

140 IFA$="FIN"ORA$="FINCINTA"THE~:LOSE1 :ENO

150 GOT050

518 K=36878:POKEK,l5

520 POKEK-2,E

530 FORM=OT0600:NEXTM

54'3 POKEK,8

55>) PQKEK-2,8

5.::0 PETI.IRtt

570 OATACAL, t~. ~~~lE. ~lE, alE, E, ESE, SE. :3SE, S. SS~I. SW .l·IS~I. W, ~IN~I, ~IW, ~INI·I, 80RPA, F [ ~~. F !~11:; I tiTA

(12)

-11-DESCRIPCIÓN DEL ORDENADOR UTILIZADO

Este programa se ha desarrollado en un ordenador perso

--nal VIC-20 de CO~WODORE, que lleva un microprocesador 6502, con

una memoria de 5 Kbytes de

RAM

y 20 Kbytes de ROM. La memoria

li--bre para el usuar1o es de 3'5 Kbytes que ha sido ampliada con 8

Kbytes. En pantalla dispone de 22 líneas con 23 caracteres cada

una.

Como periféricos se han utilizado únicamente un casette

especial para este ordenador y un televisor familiar.

El programa se ha ejecutado también ·en un CO~ODORE

8000, especial para gestión, sin que haya sido necesario hacer va

riación alguna. Para su impresión se ha utilizado la impresora de

ese mismo ordenador.

El programa, editado en lenguaje BASIC, en el que se han

evitado instrucciones POKE, excepto en el programa "CARGA" donde

se pueden suprimir sin que influya en lo esencial, se puede ejec~

tar en cualquier microordenador sometiéndolo a pequefias

variacio-nes en las instrucciovariacio-nes de entrada/ salida.

Para la ejecución de este programa han sido necesarios

(13)

-12-TIPO DE DATOS QUE PUEDE ANALIZAR EL PROGRAMA

El programa ha sido concebido para procesar los datos de

viento contenidos en el impreso del I~ modelo 480 de los

resúme-nes mensuales en el que se dan las calmas y las dieciséis

direc-ciones de la rosa de los vientos y la velocidad en km./hora.

También puede utilizarse el mismo programa para el análl

sis de datos que contengan sólo las ocho direcciones principales

y que su velocidad esté expresada, igualmente, en krn./hora.

Con ciertas modificaciones el programa se puede adaptar

para que analice datos en que la dirección venga dada en grados

y su velocidad en nudos o krn./hora.

INFORMACIÓN OBTENIDA

Las frecuencias vienen dadas en tanto por ciento y las

-velocidades en nudos.

Para cada conjunto de datos analizados se obtiene la

si-guiente información:

(14)

-13-1~). Número de datos analizados.

2~). Frecuencia de calmas, de vientos flojos, moderados, fuertes,

muy fuertes y temporal.

3~). Frecuencia de casos de simultaneidad dirección-velocidad

del total de las observaciones.

4~). Frecuencia de casos de simultaneidad dirección-velocidad de

observaciones con viento(excluídas las calmas) .

52 ). Frecuencia de cada una de las dieciséis direcciones inclu

í-das las calmas.

6~). Frecuencia de cada una de las dieciséis direcciones

excluí-das las calmas.

72 ). Velocidad media en cada una

de

:~

as

dieciséis direcciones .

8~). Velocidad máxima en cada una de las dieciséis direcciones.

9~). Velocidad media del conjunto total de datos .

10~). Velocidad media del conjunto de observaciones con viento

(se excluyen las calmas).

11 2 ). Flujo parcial medio de cada una de las dieciséis direccio

(15)

-14-12q). Flujo medio verdadero del N, E, S, W, NS, EW y flujo vecto

rial medio.

13q). Frecuencia del viento cruzado a la pista para distintos lí

mites operacionales.

1 4 2 ) • V e e t o r su m a ,

Z

V

152 ). Coeficiente de constancia C = JOO

~

12. V

1 ¿_;v;

1

2 ).

NUMERO DE

DATOS.-Tiene por objeto comprobar s1 el número de datos anali

zados coincide con el de datos que se querían analizar. Es

una primera comprobación de si la carga de datos en el fi

--chero ha sido correcta.

2

2 ).

FRECUENCIA DE LAS DISTINTAS CLASES DE

VIENTO

.-La clasificación del viento que hemos hecho atendiendo

(16)

-l5-Calma V =

o

. r

.'./

,, 1 . Flojo . . . . L. V L 10 nudos

2. Moderado . . . 10 ~V~ 20 nudos

3. Fuerte . . . 20 ~

V

~ 30 nudos

4. Muy fuerte . . . 30

LV

L 40 nudos

S. Temporal . . . . V

>

40 nudos

Como observamos esta escala no coincide con ninguna

otra, pero desde el punto de vista aeronáutico la hemos con

siderado práctica.

No

obstante si el usuario prefiere otra

distribución basta con cambiar los límites de los

interva--los existentes en las líneas 1440 a 1490 del programa.

3~y42_).SIMULTANEI_D_AD

DIRECCION-VELOCIDAD.-Esta información es ~e gran interés para la predicción

del Viento. Ha sido poco utilizada hasta ahora por lo

labo-rioso que resulta obtenerla; es, quizás, junto con los

com-ponentes laterales de pista donde se pone más de manifiesto

la utilidad del ordenador.

(17)

-16-tienen teniendo en cuenta el total de las observaciones

mientras que las que se refieren al apartado 4~) se hallan

considerando sólo las observaciones con viento y creernos

que tienen especial utilidad para el estudio del

aprovecha-miento de la energía eólica ya que nos permitirían planifi

car los márgenes de utilización de las instalaciones y

eva-luar su rendimiento.

Los intervalos de velocidad considerados son los

mis--mos que los del apartado anterior; en pantalla sólo sale el

número correspondiente a cada intervalo.

S2y62).FRECUENCIA DE LAS D

IRECCIONES.-También se obtienen incluyendo y excluyendo las calmas ,

Estas últimas son, a nuestro juicio, preferibles para el

análisis de la dirección como posteriormente veremos en las

aplicaciones.

Todos los resultados que se obtienen están aproximados

por exceso o por defecto. Así, por ejemplo, una frecuencia

de un valor igual a 21'753412 saldrá en pantalla 21 '8. Esto

unido a que cada resultado es hallado por el ordenador de

-forma independiente hace que en ocasiones la suma de las

frecuencias de los intervalos no coincida exactamente con

-la frecuencia de -la dirección correspondiente, pudiento

(18)

-17-8~).

VELOCIDAD MAXIMA EN CADA

DIRECCION.-Es la mayor de las velocidades registradas en las

ho-ras de observación a que se refieren los datos analizados.

9~y10~).VELOCIDAD

MEDIA

GLOBAL.-Se han hallado también dos velocidades medias, una

del total de las observaciones y otra de las observaciones

con viento. Esta última tiene especial interés para el

es-tudio de las influencias de origen térmico local.

11~).

FLUJO MEDIO PARCIAL DE CADA

DIRECCION.-Si el viento se mantuviese fijo de una dirección y

con una velocidad constante durante una hora, el número

-de miles -de metros cúbicos -de aire que atravesarían una

sección de un metro cuadrado normal a ella en esa hora

se-ría su velocidad expresada en km./hora.

Las cosas no ocurren así en la realidad sino que en

-un intervalo de tiempo considerado habrían soplado vientos

de distintos rumbos; el viento en una dirección

determinada, podernos consididerar que , habrá soplado la parte de

-ese tiempo que expresa su frecuencia en tanto por uno. Por

(19)

cúbi--

-18-cos que han pasado por esa sección de un metro cuadrado du

rante una hora tendremos que multiplicar su velocidad en

-km./hora por su frecuencia en tanto por uno. Ello suponie~

do que no hayan soplado vientos durante ese tiempo que

tu-vieran componentes opuestas a la dirección referida.

Teniendo en cuenta estas consideraciones vamos a defi

nir un flujo parcial medio en cada dirección como el

~--dueto de su velocidad por su frecuencia en tanto por

uno,-que nos dará la parte principal del flujo en ese rumbo.

Si llamamos a ~ Y'I(D) la suma de todos los múdulos

(velocidad) correspondientes a la dirección D, N(D) el

nú-mero de veces que el viento ha soplado en dicha dirección,

V(D) y F(D) a la velocidad media y frecuencia (tanto por

-uno) y N al número total de observaciones tendremos :

~ M(D) N (D) ~ M(D)

Flujo (D) V(D) . F(D) == =

N(D) N

resultado que lo podemos interpretar también como una medi

da de la "importancia" del viento en esa dirección.

Corno el ordenador ha sido programado para que tome la

1 ¡

velocidad en km./hora, el resultado vendrá expresado en ml

1. 1!

les de metros cúbicos por metro cuadrado y hora, que lo PQ

1,

(20)

-19-12

2 ).

FLUJO MEDIO

DEL~'

S, E, W,

~S,

EW Y FLUJO VECTORIAL

MEDIO.El cálculo de estos flujos se ha hecho considerando

-los componentes de -los flujos parciales por lo que podemos

considerarlos como flujos verdaderos en cada una de estas

direcciones.

Para la obtención de los respectivos componentes

he--mos supuesto que el viento registrado en cada dirección

tiene el rumbo central de la misma. Así, por ejemplo, los

vientos del SW se supone que han soplado todos de 225~

132). VIE~TO

CRU

Z

ADO

A

LA

P

IS

T

A.-Se ha hallado el tanto por ciento del total de las ob

servaciones en que la componente vertical a la ~ista ha s1

do superior a 5, lO, 15, 20, 25, 30 y 35 nudos. La

compo--nente superior a 5 nudos tiene poco interés aeronáutico y

se ha calculado con fines comparativos.

Conocido el límite operacional de un tipo de avión

por viento cruzado, esta información nos permite conocer

-con qué frecuencia la pista hubiese estado inoperativa

-para dicho avión.

Para el cálculo de estos componentes verticales la

(21)

-20-respecto al norte geográfico ya que ésta es la orientación

de la veleta. Dicho valor hay que sustituirlo en la línea

220 del programa; eu nuestro caso la orientación de la pi~

ta es N 20°0'E.

Debe tenerse presente que las nominaciones de las pi~

tas corresponden, en decenas de grados, a los rumbos magn~

ticos.

1 4 2 ) • VECTOR

SUMA.-Este vector representa la suma de todos los datos de

viento como tales vectores. Para su cálculo el ordenador

-ha -hallado los -componentes horizontales y verticales de ca

da vector.

Este vector resultante tiene gran interés para la

orientación de pistas de aterrizaje. Es obvio, que si el

-único criterio a tener en cuenta es el viento, la

orienta-ción de la pista única de un aeropuerto debería ser exact~

mente la dirección de este vector. [En la segunda parte de

este trabajo al estudiar el viento en la B.A. de Morón

(22)

-21-1 52 ) • COEFICIENTE DE

CONSTANCIA.-Este coeficiente se obtiene dividiendo el ¡nódulo del

vector suma por la suma de los módulos de todos los

vecto-res y multiplicando el resultado por cien. Este número nos

dá una medida de la tendencia del viento a soplar de una

-misma di re ce i ón (di rece ión de 1 ve e tor suma) .

Es de gran utilidad en la orientación de pistas como

complemento al vector suma. Un valor elevado de este coefi

ciente nos indicaría que sería suficiente instalar una p1~

ta única siempre que tuviese el rumbo del vector antes men

cionado.

RACHAS i\1AX Ii''1AS

Corresponde a la racha máxima observada en la banda

del registrador de viento durante las veinticua~ro horas.

Para la obtención de esta información hay que analizar

el conjunto de rachas máximas contenidas en el modelo 48n.

Puede ocurrir que al trasladar estos resultados a nues

tras tablas nos encontremos con la sorpresa de que en una

direc-ción determinada la racha máxima sea inferior a la velocidad

máXlma correspondiente. Esto se explica porque, como se registra

(23)

- - -

-

-22-racha en una dirección, por supuesto, super1or a la velocidad má

xima observada a las horas en que.se hizo la observación. Según

nuestra experiencia, cuando el número de datos es considerable

-o c-orresp-onden a un perí-od-o de tiemp-o larg-o c-om-o un añ-o -o una e~

tación, la racha máxima real correspondiente a una dirección

da-da coincide con la obtenida-da por el ordenador al analizar el

con-junto de rachas máximas.

OBSERVACIONES AL PROGRAMA

A). Muchas de las variables definidas van seguidas del s1gno %,

ello indica que dichas variables numéricas sólo_ pueden tomar

valores enteros comprendidos entre -32767 y +32768. Ha sido

utilizado este símbolo con objeto de ahorrar memoria. En

ca-so de utilizar un ordenador que no distinga entre variables

enteras y reales se puede suprimir dicho símbolo sin que

ello afecte al programa.

B). El contador de la línea 60 s1rve para indicarle al ordenador

el número de ficheros (verse Carga de Datos) que queremos

analizar. H.H se hará igual al número de datos que queremos

analizar más uno. Si HM = 2 el ordenador analizará un sólo

(24)

23C). Al no disponer de impresora, se ha dispuesto una subrutina

(líneas 1510 1 1540) para que se detenga la imagen cada 20

líneas (la pantalla contiene 22 líneas) y se puedan copiar

-los resultados. Pulsando una tecla cualquiera se pasa a la

-tabla siguiente.

D). Los resultados referidos a velocidades los dá el ordenador

-en nudos por ser la unidad que se emplea -en aeronáutica.

Pa-ra pasar de km. /hora a nudos se ha divido por 1 '8 y no por

-1 '852 porque en nuestro Observatorio los indicadores de vie~

to dan la velocidad en nudos y los observadores en la práctl

ca diaria pasan a km./hora multiplicando el número de nudos

por dos y restándole tantas unidades como haya de decenas,

es decir multiplican por 1 '8. Por ejemplo a 40 nudos le

ha--cen corresponder 72 km./hora.

En caso de que se deseara una correspondencia más exacta se

podría sustituir 1 '8 por el valor deseado en las líneas 220,

600, 650, 740, 800, 980, 1040. Suprimiendo el 1'8 de

estas-líneas el resultado se obtendría en krn./hora.

E). Si se desea cambiar el límite de los intervalos de velocidad 1

basta con poner los nuevos valores en las líneas 1440 : ~ 1490. 1

Es necesario poner el valor de los límites en krn./hora y man

(25)

-24-D) . Si lo que se quiere es cambiar los limites de la componente

vertical de pista lo más cómodo es sustituir el número 5

(S*P) de la línea 880 por otro facto~ que nos dé los valores

deseados.

CARGA DE DATOS

En nuestro caso se han almacenado los datos en cintas

de casette. En este mismo tipo de cintas se pueden grabar los

programas, lo que permite cargarlos rápidamente en la memoria

del ordenador sin necesidad de volverlos a mecanografiar. En

una cinta corriente de noventa minutos de duración caben aproxi

-madamente 18.000 de nuestros datos. ~o obstante conviene usar

cintas de corta duración porque en caso de que se estropeen sea

menor el número de datos que haya que volver a mecanografiar.

Con la mlsma finalidad se puede utilizar una unidad de

discos flopy, es más rápida y segura que el casette pero también

mucho más cara, por lo que su utilización es poco frecuente en

-los ordenadores de uso personal.

Cuando se ejecuta el programa "CARGA", introduciéndolo

en memoria y pulsando RUN, aparece en pantalla una interrogación

(26)

--- --·- - .

-25-poner coma entre la dirección y la velocidad. Por ejemplo para

-introducir calma se escribirá CAL,O (cero); suroeste 30 km./hora

sería SW, 30. Después de escribir el dato y pulsar la tecla

RETURN aparecerá una nueva interrogación solicitando un nuevo da

to y así sucesivamente hasta introducir corno dato FIN,O (cero) o

FI~CI~TA, O que hacen que se cierre el fichero. Entendemos por

fichero un subconjunto del conjunto total de datos, por ejemplo

los datos correspondientes a las doce horas de Enero.

Veamos cómo actúa el programa según que se finalice el

fichero con "FIN ,0" o "FDICINTA,O".

Si nosotros queremos analizar los datos de varios

fi--cheros conjuntamente puede ocurrir que éstos sean consecutivos

-en la cinta o no lo sean. Si son consecutivos y todos terminan

-con "FIN ,0" bastaría -con hacer (línea 60) f:{M igual al número de

ficheros que deseamos analizar más uno; Sl alguno de éstos termi

nase en "FINCI~TA,O" al llegar al final de este fichero saldría

en pantalla el mensaje "PULSA UNA TECLA" y hasta que no fuera

pulsada el ordenador no continuaría su análisis. Si los ficheros,

que queremos analizar conjuntamente, no fueran consecutivos

for-zosamente tendrían que acabar con "FI~CINTA,O" y al salir el men

saje "PULSA UNA TECLA", antes de pulsarla, rebobinaríamos la cin

ta hasta donde se encuentre el fichero en el que deseamos que

continúe el proceso; también, si es necesario, antes de pulsar

-la techa se puede sustituir -la cinta que está en el casette por

(27)

-26-Resumiendo, si los ficheros acaban con "FIN,O" podemos

analizar los datos de varios ficheros consecutivos como un

con--juúto único sin que el usuario intervenga, mientras que si

finalizan con "FINCINTA,O" es posible analizar como conjunto único

-los datos de ficheros consecutivos o no pero es necesario que el

usuario esté pendiente del ordenador durante el proceso de análi

SlS.

Por todo ello es necesario planificar de antemano las

posibles combinaciones de los ficheros y tomar nota en un cuader

no de la situación de los mismos en la cinta con la ayuda del

contador del casette.

*

Diremos que se ha introducido un dato en el fichero cuando

se ha mecanografiado y se ha pulsado la techa "RETURi\f".

Para borrar un dato introducido en el fichero se escribirá

como dato BORRA,q[ (cero) y a continuación el dato que se desee

borrar. 1

Hay que tener presente que si se pulsa la techa "RETURN"

sin haber mecanografiado ningún dato se introduce el último da

to escrito.

Cuando se ejecuta un programa con una gran entrada de datos,

en ocasiones, el usuario dejará de mirar a la pantalla mientras

(28)

-27-nos llamen la atención en determinadas circunstancias.

Noso--.'J

tros hemos incorporado dos como veremos a continuación.

*

Cuando se ha introducido un dato sintácticamente correcto

-pero que, en nuestro caso, no tiene significado, por ejemplo

-SS~!, 30, el ordenador ha sido programado para que no lo

canta-bilice, por lo tanto no es necesario utilizar "BORRA,O";

sona-rá un sonido agudo y saldrá en pantalla el mensaje "METE DATO

CORRECTO".

Cuando en la introducción de datos se cometa otro tipo de

-error, como por ejemplo no pulsar la techa "RETURN" entre dato

y dato, poner la letra O en vez del número cero, omitir la

co-ma entre dirección y velocidad, etc., saldrá en pantalla el e~

rrespondiente mensaje de error. Con objeto de que el usuario

-no deje de leer ningu-no de estos mensajes se ha incorporado un

sonido grave cada vez que se escriban 21 líneas en la pantalla

para advertir que se observe la misma por si hay escrito

algu-no de estos mensajes.

El tiempo medio que se tarda en introducir 300 de nuestros

datos, segün nuestia experiencia, es aproximadamente de 30

mi-nutos, es decir que para mecanografiar los 18.000 datos corres

pendientes a las observaciones de las O, 7, 13 y 18 horas y r~

chas máximas de 10 años llevaría aproximadamente 30 horas de

trabajo. Si no se dispone de impresora, habría que añadir el

(29)

(30)

-29-EL VIENTO ÉN LA BASE AÉREA DE MORÓN

*

Situación del observatorio

*

Datos básicos

*

Rosas de viento

*

Análisis de la dirección: oscilación anual y diurna

*

Análisis de la velocidad

*

Vientos fuertes

*

Flujo

*

Comparación del viento con el de otros observatorios

*

Régimen de brisas

*

Consideraciones sobre la orientación de la pista

(31)

-30-SITUACIÓN DEL OBSERVATORIO

Las coordenadas geográficas del observatorio son,

lati-tud 37°10'N y longitud 5°37'W. Como observamos en el mapa, la

Ba-se Aérea de Morón queda situada en el borde oriental del Balle Ba

jo del Guadalquivir, en una extensa planicie de 87 metros de ele

-vación sobre el nivel del mar, abierta hacia el Atlántico por el

SW. Las montañas más próximas se encuentran a una distancia de 15

a 20 km. hacia SE formadas por las sierras de Espartero y

Monte--llano.

En el mapa adjunto la línea de nivel que se ha trazado

bordeando el Valle ha sido la de 200 metros de altitud.

Los sensores de viento están situados en la azotea de

la torre de control a una altura sobre el suelo de 24'5 metros.

Se cuenta con un equipo Munro con registro de viento y otro

equi-po alternativo constituido equi-por una veleta Fuess y un anemómetro

(32)

~Cae mono

~

Agropuert

11utrera

(!) B.A Jerez

Ese. 1.7SODOO

10 20 30 Km

o ~

0 {J

0 M edina

S idonia

o Vejer

(33)

-32-DATOS BÁSICOS

Los datos de viento analizados corresponden a ocho años,

desde 1.975 a 1.982, y a las observaciones de las 07,13 y 18 h.

-TMG (día solar). También se han analizado los datos correspondie~

tes a las rachas máximas diarias observadas en la banda del regi~

trador.

El hecho de que no se haya estudiado un período más lar

go de tiempo es debido a que fué 1.975 el primer año completo en

que se anotan las dieciséis direcciones en los resúmenes

climato-lógicos mensuales modelo 480 de donde se han extraído los datos.

Los resultados se han dispuesto en tablas numéricas al

final de este volúmen. Los conjuntos de rachas máximas analizados

han sido, solamente, el anual y los correspondientes a las cuatro

estaciones astronómicas, por lo que en las primeras cinco páginas

se han insertado las dos tablas correspondientes a cada uno de es

tos cinco períodos. A continuación se han puesto los resultados

-globales del mes y a continuación los correspondientes a las

07,-13 y 18 h ..

La consulta de estas tablas nos permite conocer la fre

cuencia (probabilidad) de los distintos elementos del viento en

(34)

-33-ROSAS DE VIENTO

Con objeto de visualizar los resultados obtenidos se

-han construído cinco rosas de viento; una anual

y

cuatro

corres-pondientes a las estaciones astronómicas.

La simple observación de estas rosas de viento nos pe~

mite obtener una información bastante completa del

comportamien-to del viencomportamien-to ya que se ha considerado la simultaneidad

dix;ec--ción-velocidad y el vector correspondiente al flujo vectorial m~

dio. La dirección de este vector coincide con la dirección del

-viento medio y el módulo nos da el flujo en metros cúbicos por

-metro cuadrado y hora.

También se reseña la racha máxima registrada en cada

dirección. Asimismo se adjuntan a las rosas dos tablas; una que

nos dá el total de la frecuencia de cada clase de viento y

ot~

f

a

'

con las frecuencias de los vientos cruzados para distintos

lí~i-tes operacionales. Estas frecuencias se han obtenido con los

da-tos de las observaciones de los 07, 13 y 18h., mientras que e l

-análisis de las rachas máximas únicamente se ha tenido en cuenta

para indicar si en alguna ocasión se han presentado vientos

cru-zados con valores superiores a los obtenidos a partir de las

ob-servaciones ordinarias (este hecho se expresa en la tabla con

(35)

-34-VIENTO EN LA BASE AER E A DE MORON

ANUAL

*

NUNEROS GRANDES

RACHAS NAX IN AS EN NUDOS

P 1ST A

1

N 21 Marca Orientaci on

magnética geoqráfica

2 1 N19"47'40"E

03 S 19"47'40"W

1

Elevación 87metros

03

N

S

"

_\

\ \

8 . ..l.NOS (197_'5-1982₎

'JESER'/ACI8NES J7_,_~_3.₁_S_h

!...'2-\

\

39

!

1 1

¡¡

~ .

TOTAL

:::ALNA V=O 26%

9 nu:Jos 26.8%

10-19 .. 139.2%

2ü 29 .. 1 7,3%

NUNEROS 1

PEQUEÑOS ?- JO .. O,?%

*EL VECTOR DIBUJADO REPRESENTA EL.

FLUJO VECTOR! AL NEDIO (Dos divistonos

oouivalon a mt: mJ por m' y hora.)

VIENTO CRUZADO

Componente vert ica 1

1 o 15 20 25 JO ! 35

super1or a ____ nudos 1

Frecuencia (" 1 o) ₁_{15.0 4.6} _0.6 _¡₀_.₁

· o

_o

1

Coeficiente de constancia L. 2. 3

(36)

~-V 1 EN TO EN LA BASE AER EA DE MORO N

PRIMAVERA

Datos: 21-3 al 20-6

w

50 i

\ \

\

1 \ \ \ 53

*

NU~E~OS G~A~ DES

RAC !-lAS MAX 1 ~.t5 EN NUDOS

PISTA

N 21 Marca O r i en t a e i o'n

~

magnética 1 geográfica !

2 1 N 19°47' 40" E

1

03 1 S 19°/_¡7' 40HW

11 1

1 1 1

11 u

Elevac10'n 87 metros

03 29 N 42 5 28

30 E

53

25

TOTAL

CAL~A _V=G _¡_23.1"/o

i l.o/o

1- 9nudOS2J.L."

1 G - '9 1 L.3 .6 "

2G- 29 I9.L. ..

i 'óo/o

NUNEROS j

?~o,_:::ÑCJS ~ Jc 1 o.s ··

*E~ I~CIOR DI3U.J.;.,Do ~¡:::p~::_::_:::;:-:-;, :::L FLUJO VECTOR !AL .NEO i G :Dos d1vls1onas

aqu1valen e -ni! ml por m 2 y hora :

VIENTO CRUZADO

Componente ver t 1 ca 1

10 1 S 2G 25 30 1 3 S

superior a ____ nudos

Frecuencia (0

/o) 18,0 5,4 0,6 1 0,1

1

i

1 ! 1 '

Coefic:ente de constancia 523 i

(37)

=

-36-V 1 ENTO EN LA BASE AEREA DE MORON

VERANO

Datos: 21-6 al 20-9

1

l«-~'_;M e =10 S G¡:¡ AN DES

f(ACH;_C, ,··;.\ IM,:\S EN NUDOS

PISTA

21 Mar e a O r i en t a e i o'n

t--

/l

j

magnet1c1-geogróf 1ca

1 /

¡

2 1 J N 19 • 4 7 . 40 .. E

¡j

¡_

-' 1 '

:; 03 :519"47'40"W

1 '

L----·

--'-

1 ______ _

L

L./

1

! E 1 e va e i O'n 8 7 m e t r os

03 _ _ _ _ .J._ :

N 26 30

~

\ /

~--- s•/o

/

34

~--- ¡o•;.

- - - '\'2•/o

CAL'1A

_ _ _ _ _ _ ¡s•/.

28 5 40

~

¡

J

1 33 27

\

1

1 1

)

1 ; 27

33 r

1

~OTAL 1

5.0'/o !

~ - 9 nudoS2L.8 ·· Í

V =C

1.3.1 .. 1

10- 19

0,1 ..

20- 2~

7' 1

1

*E:... 'lECTOR 013\.J.J..:.OO ~EP~Ec.:;:::¡;-;-t., EL ¡

1

FLWO VECTORIAL iv' ED 1 e :Dos diVISIOnQS 1 aquivolen :::: -nil m3 por m' y hora.:

VIENTO CRUZADO

Componente ver ti ca 11

10 ₁₅ 1 20 25 30 35

super 1or a ____ nudos

1 1

1

Frecuencia (0_fo)

1

2 .

~

-6~

j

0,4 !

Coef1c:ente de constanc1a 58,6 1

(38)

r

-37-VIENTO EN LA BASE AEREA DE MORON

·oTOÑO ₃₂

Datos: 21-9 al 20-12 39 34

39

46

37

34 28

\

1

/

30

57 --- 42

-*

NUME ROS GRAN DES

RACHAS MAXIMAS EN NUDOS

P 1ST A

21 Marca Orientación

21 N19.47'40"E

03 S ¡g•L.7'40"W

Elevación 87metros

OJ

TOTAL

:AL..Iv.A V=O 28.0%

~ - 9 nu:Jos 2 6,3 .. 1 1 o - 1 9 " J6,J "

20 29 " 6 8"

NUMEROS >

PEQUEÑOS - JO .. 0,6"

*EL VECTOR DIBGJAOO REPRESENTA EL

FLUJO VECTORIAL MEDIO (Dos divisionos

oquivalon a mi: m1 _por _m2 _y_hora.)

VIENTO CRUZADO

Componente vert ice 1

1 o 1 S 20 25 JO 35

superior a ____ nudos

Frecuencia (• l.) 9,9 3,2 0,6

_o'

₁

L

Coeficiente de constancia 2 9,L.

D ec 1 i n a e i ó n m a g n é t i e a 7 • L. 3 · 4 2 "

(39)

---- --- --

:-::3E;l_-:__-VIENTO ENLA BASE AEREA DE MORON

INVIERNO

Ootosdel 21-12 al

40

70

6L.

30

24

/

1

53

1

\

1

i

/

1

42

39

36

TOTAL

CAL M A V= O 2 ó,C%

1 - 9 nu:Jos 30.~"

1 1 1 o- 19 " 3 3.9 " 20 2S " 6 ~ .. NUMERGS

PEQUEÑOS 2: 30 .. 1,2 "

'*EL VECTOR DIBUJADO REPRESENTA EL

FLUJO VECTOR 1 AL ME DIO (Dos d1visionas

oquivalan a mi: ml por m0 y hora.)

Y 1 ENTO CRUZADO

Componente vert ico 1

1 o 15 20 25 30 35

superior o ____ nudos

Frecuencia ("!.) ₁_0,3 _3,4 0,8 0,3

_o

_·

l

Coeficiente de constancia 27,4

(40)

-39-ANÁLISIS DE LA DfRECCIÓN

OSCILACION

ANUAL.-Considerando las frecuencias mensuales en las

observaciones con viento (excluidas las calmas) se han construido los

-gráficos que siguen.

En los mismos gráficos se ha representado tambi§n, en

linea de trazos, la distribución del flujo parcial en cada direc

ción. Cada división equivale a 200 metros cúbicos por metro cu~

drado y hora. Como ya dijimos, el flujo se obtiene multiplicando

la velocidad media por la frecuencia respectiva por lo que

pode-mos interpretarlo también como una medida de la importancia del

viento en cada dirección.

Al cabo del año y descontando las calmas (26%) el vien

to más frecuente es el SW 15'7%, le siguen el W con 14'6%, el

WSW 11'5%, SSW con el 11'2%, el S con 8'8%, el NE con el 8'7% y

a mayor distancia los restantes.

La suma de las frecuencias de los vientos del tercer

cuadrante incluidos el S y el W es del 6J '8% mientras que los

vientos del primer cuadrante, incluidos el E y el N ,suman 26'1%

(41)

*

El Norte alcanza tres máximos de magnitud similar (7%) en Ene

ro, Marzo y Noviembre.

Es un viento, que debido a la orientación del Valle del Guadal

quivir sólo adquiere i~portancia con situaciones sinópticas

muy favorables, fuerte anticiclón al W y depresión en el

Medi-terráneo levantino. En tales casos y durante los tres primeros

meses del año suele adquirir velocidades considerables que dan

lugar a una fuerte turbulencia de tipo mecánico a bajos

nive--les en toda la Sierra de Ronda lo que hay que tener en cuenta

para la planificación de misiones a baja cota en dicha zona.

*

El NW y NNW se presentan con situaciones báricas similares a

---·-- ----·

las del ~. Observamos como el ~W presenta un mínimo en

Diciem-bre y poca oscilación durante el resto del año, entre el 3 y

-el S% •

*

El NE es el viento más frecuente de componente norte, como era

de esperar, por la canalización que experimentan dichos

v1en--tos a lo largo del Valle. En otoño tiene una frecuencia del

12'8% que junto al SW con 13'1% son los vientos más frecuentes

de dicha estación.

Es de destacar el máximo que presenta el ~oviembre con 1

9'3%,-seguido de Enero con ]4'8%. El mínimo corresponde a los meses

(42)

-41-*

El NNE presenta una distribución parecida a la del noreste con

máximo en ~oviembre, Diciembre y Enero y mínimo en Verano.

*

El ESTE (levante) es un viento poco frecuente en la Base, a p~

sar de su proximidad al Estrecho, ya que ésta se encuentra pr~

tegida de estos vientos por la Sierra de Ronda. No obstante en

invierno suele soplar con cierta intensidad con condiciones s1

nópticas favorables, altas presiones al norte y depresión

pró-xima a Gibraltar, produciendo en tales casos turbulencia .

mode-rada en la zona.

Presenta máximos de frecuencia poco acusados en Noviembre, Ene

ro y Septiembre (7%) y el mínimo en Julio con un 2'6%.

*

Los restantes vientos de componente Este se presentan

general-mente como una evolución del anterior al aproximarse o

profun-dizarse las depresiones del Golfo de Cádiz haciendo que giren

los vientos hacia el Sur, alcanzándose en ocasiones

velocida--des muy considerables (53 nudos del ESE el 9 de Abril de

l. 981). En estos casos se produce turbulencia fuerte en las

proximidades de la Base y a veces ondulatoria con riesgo de ro

tores al norte de la Sierra de Esparteros.

En verano los vientos del SE son extremadamente secos y

cáli--dos ya que a su procedencia africana hay que unir el efecto

(43)

-42-esta situación.

Las oscilaciones de estos vientos a lo largo del año es poco

-acusada, destacando el máximo del SE en Septiembre (6'3%).

*El SUR presenta su máximo absoluto en Diciembre (13'9%), segul

do de Enero, Febrero y Abril. Las mínimas en Agosto y Julio

(4'4%).

A

este viento le ocurre lo mismo que al norte que tiene lugar

con situaciones báricas muy favorables ya que no le favorece

-la orientación del Valle, por lo que generalmente se produce

-con depresiones móviles cuando ~stas ocupan la posición idónea,

ello hace que sean más frecuentes en los meses fríos.

En verano, por otras causas, son frecuentes a primeras horas

-del día.

*

En conjunto, los vientos del tercer cuadrante son, con mucha

-diferencia, los vientos dominantes en todo el Valle del Guadal

quivir, debido tanto a la orientación del mismo, SW-NE, como a

su latitud geográfica. En los meses fríos, las situaciones de

poniente y las gotas grías del Golfo de Cádiz generan vientos

que se canalizan a lo largo del Valle. En verano y

específica-mente en primavera estos vientos se ven igualmente favorecidos

(44)

-43-El SSW registra el máximo absoluto de frecuencia en Febrero

(18%) que no coincide con el máximo de flujo que tiene lugar en

Diciembre, lo que nos pone de manifiesto un valor bastante mayor

de la velocidad en este último mes.

El SW, que es el viento más frecuente a lo largo del año, sigue

una oscilación inversa a su opuesto en dirección el NE.

Regis--tra un máximo muy acusado en Mayo de 23 1 _{1% seguido de otro rela}

tivo en Diciembre. Los mínimos los presenta en Noviembre (7 1_3%)

y Enero.

El WSW Slgue una oscilación simple con un máximo en Junio

(21 1₉_%_{) y un mínimo en Noviembre} ₍₅1 _6%).

El OESTE, sigue en frecuencia anual al Suroeste, presentando un

máximo absoluto en Agosto (24 1

2%) y el mínimo en Diciembre

(61_6%).

Generalmente, la gran frecuencia de este viento causa sorpresa.

Es un viento muy influenciado por la acción solar; su

frecuen--cia es casi nula a primeras horas de la mañana; en primavera

alcanza su máxima frecuencia en las horas centrales del día

mientras que en verano p res en t a su rnáx i.mo: a últimas horas de la

tarde.

1:

l.

1 1:

*

Si observamos simultáneamente las distribuciones de SW, WSW y

(45)

máxi-

-44-mos van pasando de la primera a la última de las direcciones

-resefiadas. Lo q~e pone de manifiesto un giro paulatino de los

(46)

-45-OSCILACION ANUAL DE LAS FRECUENCIAS Y DEL FLUJO

o

lo ENERO F.BRO MARZO ABRiL MAYO JUNIO JULIO AGOST ! SEPT OC T NOV. 1 DIC

lO 8 6 2 10 8 6 4 2 18 16 !L. T2 10 8 ó 2 10 8 6 4 2

-i 1

'

. '

N

~

1

,

V

~~

~

_~

/

"

---

...-:.-

--

... /

----

"'V

!

--

_{- - -} ₁

... /

'

--

----

,

_--~

---

_{- -} _{J._,} _./ 1

-...

-

--

¡

_!

r

-

·

1

~

1

₁

_!

/

~

NNE

1

V

I

.

V

/-

~

---

r

----

~

~~

---

¡

---

~

1

~

-~--

~--/

1 -

1

1 1

1 1 1

"~

1----¡

---1

i

: 1

1

i

¡\

1 ~

NE

V

\

1

/ ' 1

1

'

1

___ ...

,

-~

1 '

'

"---

...

r---

---L

--

'---"

_"

_~

...

_

. /

/ /

"

--

i

-...

---

-1

-

/,

1 -...

--

-1 1 1

ENE

/

-=-=---

1

~----f.-

---

- - t-

-~

---

---..-

-

--

_y

_,--

---

--

--=-=-

-1 - -.- r - - - --. ... .

v

(47)

~· ...

.

..

12 10 8 6 4 2 10 S 6 4 2 12 10 8 6 1 4 2 10 8 6 16 14 8 6 2

_,, R.-.· ~ R

='"E 'J! r.B O

---

1 ...

_

-~--- !

- 46

-OCT. NOY OIC

--

/

1 1

1

,

ESE

1

i

'

SE

SSE

1

! ! / , T

' V 1' · t ·

--...:

;

~

/

i

1 " '

· -

1 - - _

;

-' '-... J . - - 1 j

! - ¡ ' ! ~

i

1•

S

1

(48)

l8 16 1L. 8 6 2L. 22 2 18 16 14 1.2 lO

8 \ \ 1

6 \ /

2 20 18 16 lL. 12 10 6 L. 2

'

r-,/

/

1

/

\ /

r

1 1 1 1 /

-47-ssw

-1

J

¡,,

/. ' ~

1 ¡ ~

1

"

i

1 \ 1

'{

1

1 ¡

\

1

1 \ 1 1 1 1 1 '--...!

¡

-,

1 "

1

'

¡

,

1 1

"-~~

(49)

-4G

-0

/c ~NERO ¡ F.BR·o [MARZ0 1ABRIL I MAYO !JUNIO !JUL.IO

22~

i 201

t

18 ¡

16 ).{. 12 10 8 ó 4 2 8 6 4 1 ¡, !

1 /

:

1 1

v

1

...

:

/

1

1 / -...: /

1 ,... /

¡/ i ... 1

w

! /', . . l.

1¡ 1 ' 1

'

_/

/

!

_' 1 _'

y 1 , , 1

1 !

: 1 .

! 1

1 /

1

..---.,_..-"i

:

!WNW

' 1

SEPT OCT N OV 01 c.

1

1 1

-

'-. 1

¡

,

¡

1

\

1

\

\ ₁

\

1

-..._ ... 1

1 ....__

1 ...

1 -....;

i :-... ...

_

2

'

----_.,..,.,..,...

- - T" 1 - - ~ : - -.. -..- -.. - y - -

-

¡

--:--

--8 6' l. 2 6 34 32 i 1 . 1 - - - - : . 1 _...f--'

-

1 ----

.

- - - - 1 -¡..._

j !

i

-..-NW

.

i

-

1

- - í

--+---¡

NNW

ICAL.

1

1 1

1 --+

+-

--

1

1 1

i

1

--... _-..._! _' 1 ¡--..._ i

(50)

-49-Las CALMAS tienen una oscilación en dientes de sle

--rra con dos máximos, uno en ~oviembre (33'1%) y otro en _Enero

(31'0%).

Dada la gran fluctuación que experimentan sus fr

e---cuencias a lo largo del dia, sobre todo en verano, la distribu

ción de la media es poco significativa, por lo que hemos cons

-truido el gráfico de la página siguiente en el que se ha d

ibu-jado, junto con la media, la distribución a las 07 , 13 y J 8

horas.

En el gráfico se observa cómo en los meses de Diciem

bre y Enero la fluctuación entre las tres horas es poc6 acusa

-da mientras que en los meses de verano se pasa de casi un 58%

a las 7 horas (este porcentaje se puede considerar válido para

la noche) hasta un 2% a las ]8 horas. Este hecho pone claramen

(51)

-52-En resumen, casi podemos asegurar que generalmente a medida

que avanza el día los vientos del sur experimentan un giro

ha-cia el 08ste y que los vientos que se generan por la acción so

lar están comprendidos entre el SW y el W, ambos incluidos, y

tanto más al W cuanto más avanza el verano.

*

El ~E y ENE s1guen en frecuencia matinal al sur y sorsuroeste

con un 25% de probabilidad en invierno y un 15% el resto del

-año, globalmente.

Durante los meses de otoño e invierno se observa un descenso

-moderado de las frecuencias del NE conforme avanza el día.

Co-mo en nuestro cuadro las frecuencias se refieren a

observacio-nes con viento y las calmas experimental también un

descenso,-esto se traduce en que las verdaderas frecuencias experimentan

cambios poco notables de la mañana a la tarde, como se puede

-comprobar también consultando los cuadros correspondientes del

final.

Sacamos en conclusión, que durante los meses fríos los vientos

del NE no están prácticamente influenciados por la acción

so--lar.

Desde Mayo a Septiembre se advierte que tanto las frecuencias

del NE como las del ENE disminuyen de una manera muy consider~

ble a medida que avanza el día, lo que podrían interpretarse

(52)

la mañana.

·· El ESTE y demás Yien:os de esta componente, son independientes

del horario so~ar .

*

El NORTE presenta cierta dependencia de la acción del Sol; se

observa que durante todos los meses del año, excepto Septiem
