Caracterización de morteros históricos para la restauración de edificaciones en el Centro Histórico de Trinidad

Texto completo

(1)Departamento de Ingeniería Civil. Título: Caracterización de morteros históricos para la restauración de edificaciones en el Centro Histórico de Trinidad Autora: Adriana Guerra López Tutores: Dr. Ing. Sergio Betancourt Rodríguez Mcs. Lic. Duznel Zerquera Amador. I.

(2) Este documento es Propiedad Patrimonial de la Universidad Central “Marta Abreu” de Las Villas, y se encuentra depositado en los fondos de la Biblioteca Universitaria “Chiqui Gómez Lubian” subordinada a la Dirección de Información Científico Técnica de la mencionada casa de altos estudios. Se autoriza su utilización bajo la licencia siguiente: Atribución- No Comercial- Compartir Igual. Para cualquier información contacte con: Dirección de Información Científico Técnica. Universidad Central “Marta Abreu” de Las Villas. Carretera a Camajuaní. Km 5½. Santa Clara. Villa Clara. Cuba. CP. 54 830 Teléfonos.: +53 01 42281503-1419. II.

(3) Pensamiento ´´…el mérito no está en el éxito del acometimiento […] si no en el valor de acometer. ´´ José Martí. III.

(4) Dedicatoria A mis padres por todo su apoyo y entrega durante este largo camino lleno de alegrías y sacrificios.. IV.

(5) Agradecimientos A mi mama Yaquelín López Morales por brindarme todo su apoyo, por estar ahí en cada alegría y sufrimiento, por acompañarme cada domingo al parque a esperar el transporte, por sus palabras de aliento ante cada caída, gracias mama porque sin ti hoy no fuera lo que soy, por hacerme notar cada segundo que soy lo más importante para ti, por todo eso y más te amo. Eres la mejor mama del mundo. A mi papa Adrián Guerra Irarragorri por siempre estar pendiente a todo lo que necesito, por cada domingo recordarme insaciablemente: las llaves, la cartera, el celular, por apoyarme en todo, sea cual sea mi decisión, por querer que cada día sea mejor y que cumpla todas mis metas, por tener tanta fe en mí y en lo que pueda lograr. Te amo papa. A mi loquito tati, mi hermano Álvaro Adrián Guerra López, por siempre ayudarme en todo, incluso en estos meses de trabajo lo tuve a mi lado cada momento, por ser el hombrecito de la casa tan maduro y tan pequeño. Te adoro. A mis tíos por brindarme en todos estos años su apoyo incondicional. A mis abuelos por ser su orgullo de Ingeniera y la niña consentida. A toda mi familia en general. A mi novio Rogelio Hernández Bandomo por acompañarme en cada noche de desvelo y preocupaciones, por ser un importante apoyo en mi vida. Te amo cosa. A mi tutor Sergio Betancourt por estar ahí siempre que lo necesito y brindarme todo su apoyo, por ser una guía y ejemplo. A los técnicos de laboratorio por ayudarme tanto en estos meses. A Duznel Zerquera por dedicarme su tiempo y ayuda. A mi amiga Laura por nunca decirme un no, y estar a mi lado en todo momento. A Lya y Reide por ser tan buenos amigos y demostrármelo cada día. A todos los profesores que han sido responsables de mi formación como Ingeniera y a todas las personas que de una forma u otra me acompañaron en estos 5 años. V.

(6) Índice Contenido Resumen ................................................................................................................. 1 Abstract ................................................................................................................... 2 Introducción ............................................................................................................. 3 Situación problemica ............................................................................................ 4 Enunciado del problema ...................................................................................... 4 Objetivo General .................................................................................................. 4 Objetivos Específicos ........................................................................................... 5 Tareas de investigación ....................................................................................... 5 Hipótesis .............................................................................................................. 5 Justificación de la Investigación ........................................................................... 6 Aportes de la investigación .................................................................................. 6 Estructura de la tesis............................................................................................ 6 Etapas de la Investigación ................................................................................... 8 Capítulo I: Estado del arte ....................................................................................... 9 1.1 Estado del arte de los morteros ..................................................................... 9 1.2 Materias primas de los morteros .................................................................. 11 1.2.1 Conglomerantes..................................................................................... 11 1.2.1.1 Cales................................................................................................... 11 1.2.1.2 Cementos ........................................................................................... 12 1.2.2 Arenas ................................................................................................... 13 1.2.3 Agua ...................................................................................................... 14 1.2.4 Aditivos .................................................................................................. 14 1.2.5 Adiciones ............................................................................................... 17 1.3 Tipos de morteros ........................................................................................ 18 1.3.1 El mortero de yeso ................................................................................. 18 1.3.2 El mortero de cal .................................................................................... 18 1.3.3 El mortero de cemento........................................................................... 19 1.3.4 El mortero cola ....................................................................................... 19 1.3.5 Morteros mixtos o bastardos .................................................................. 19 1.4 Propiedades de los morteros ....................................................................... 20 VI.

(7) 1.5 Morteros históricos ....................................................................................... 21 1.6 Tipos de morteros históricos ........................................................................ 21 1.7 Métodos de estudio de los morteros históricos ............................................ 22 1.7.1 Estudios microscópicos ......................................................................... 22 1.7.2 Estudios físico-mecánicos ..................................................................... 22 1.7.3 Estudios químicos .................................................................................. 23 Conclusiones parciales ...................................................................................... 23 CAPÍTULO II. Caracterización de los morteros históricos de la ciudad de Trinidad .............................................................................................................................. 25 2.1 Generalidades .............................................................................................. 25 2.2 Tipo de revestimientos más usados en Trinidad en los siglos XVIII y XIX. .. 25 2.3 Análisis de la selección de la muestra de edificaciones del Centro Histórico de Trinidad. ........................................................................................................ 27 2.4 Prototipos representativos de las tipologías arquitectónicas de la vivienda de los siglos XVIII y XIX en Trinidad. ...................................................................... 29 2.4.1 La casa temprana. ................................................................................. 29 2.4.2 La casa del despegue económico.......................................................... 31 2.4.3 La casa del florecimiento azucarero. ..................................................... 31 2.5 Toma de muestras ....................................................................................... 33 2.6 Selección de los ensayos a realizar ............................................................. 34 2.7 Resultados de los ensayos de laboratorio ................................................... 35 2.8 Ensayos físico-mecánicos ............................................................................ 35 2.8.1 Absorción Capilar................................................................................... 35 2.8.2 Granulometría ........................................................................................ 37 2.9 Estudios microscópicos ................................................................................ 37 2.9.1 Microscopio binocular ............................................................................ 37 2.9.2 Resultados obtenidos: ........................................................................... 38 2.9.3 Microscopio de luz polarizada ................................................................ 44 2.9.4 Resultados obtenidos ............................................................................ 45 2.10 Estudios químicos ...................................................................................... 45 Conclusiones parciales ...................................................................................... 49 CAPÍTULO III. Caracterización de las materias primas y propuesta de morteros para trabajos de reparación de revestimientos de edificaciones en Trinidad. ....... 51 3.1 Estudio de las materias primas locales ........................................................ 51 VII.

(8) 3.2 Materiales básicos para realizar los morteros. ............................................ 52 3.2.1 El agua. .................................................................................................. 52 3.2.2 La arena. ................................................................................................ 53 3.2.3 La cal. .................................................................................................... 54 3.3 Determinación de las dosificaciones. ........................................................... 55 3.4 Dosificaciones que se recogen en la bibliografía nacional e internacional ... 56 3.5 Dosificaciones a emplear ............................................................................. 59 3.6 Fabricación de las probetas ......................................................................... 60 3.6.1 Moldes utilizados ................................................................................... 60 3.6.2 Tara de los materiales ........................................................................... 61 3.6.3 Fabricación de mezclas para morteros. ................................................. 61 3.6.4 Para la compactación se utilizó un pisón con las siguientes características ................................................................................................. 63 3.6.5 Desencofre y curado .............................................................................. 63 3.6.6 Ensayos en estado endurecido .............................................................. 64 3.7 Selección de los ensayos a realizar ............................................................. 65 3.7.1 Resistencia a flexión .............................................................................. 65 3.7.2 Resistencia a compresión ...................................................................... 65 3.7.3 Absorción por Capilaridad...................................................................... 65 3.8 Resultados de los ensayos .......................................................................... 66 3.8.1 Resistencia a flexión y compresión ........................................................ 66 3.8.2 Absorción por Capilaridad ...................................................................... 70 Conclusiones parciales ...................................................................................... 72 Conclusiones generales ........................................................................................ 73 Recomendaciones................................................................................................. 74 Referencias ........................................................................................................... 75. VIII.

(9) Índice de ilustraciones: Ilustración 1 Tomada en la Casa de la Cultura de Trinidad. .................................. 26 Ilustración 2 Tomada en San Jose #274 ............................................................... 26 Ilustración 3 Tomada en la Casa de la Cultura de Trinidad ................................... 27 Ilustración 4 Macrolocalización del Centro Histórico de Trinidad .......................... 29 Ilustración 5 Microlocalización de las edificaciones a analizar. ............................. 33 Ilustración 6 Preparación de las muestras para posteriores ensayos. .................. 36 Ilustración 9 Microscopio Binocular ....................................................................... 37 Ilustración 10 Vista desde el microscopio binocular.M1 ........................................ 38 Ilustración 11Tamaño de los granos.M1 ............................................................... 39 Ilustración 12 Tamaño de los granos.M1 .............................................................. 39 Ilustración 13 Tamaño de los granos. ................................................................... 39 Ilustración 14 Tamaño de los granos.M2 .............................................................. 40 Ilustración 15 Evidencia de cabello humano.M4 ................................................... 40 Ilustración 16 Tamaño de los granos.M4 .............................................................. 41 Ilustración 17 Presencia de cristales.M6 ............................................................... 41 Ilustración 18 Presencia de granos de arena de río.M6 ........................................ 41 Ilustración 19 Vista desde el microscopio.M7........................................................ 42 Ilustración 20 Tamaño de los granos.M7 .............................................................. 42 Ilustración 21 Evidencia de la presencia de arcilla roja.M8 ................................... 43 Ilustración 22 Tamaño de los granos .M8 ............................................................. 43 Ilustración 23 Vista desde el microscopio.M9........................................................ 43 Ilustración 24 Microscopio Petrográfico modelo NP-400B Standard ..................... 44 Ilustración 25 Muestras en el portaobjetos. ........................................................... 45 Ilustración 26 Colocación de las muestras en la estufa. ........................................ 46 Ilustración 27 Muestras sumergidas en agua. ....................................................... 46 Ilustración 28 Pesaje de las muestras, 5g. ............................................................ 47 Ilustración 29 Colocación de las muestras en plancha de arena caliente. ............ 47 Ilustración 30 Muestra calentadas hasta la sequedad. .......................................... 48 Ilustración 31 Filtrado de las muestras. ................................................................. 48 Ilustración 32 Probeta de agua.............................................................................. 53 IX.

(10) Ilustración 33 Arena. ............................................................................................. 54 Ilustración 34 Cal................................................................................................... 55 Ilustración 35 Moldes utilizados............................................................................. 61 Ilustración 36 Balanza digital. ................................................................................ 61 Ilustración 37 Pesaje de materiales....................................................................... 62 Ilustración 38 Colocación de los materiales en la amasadora planetaria. ............. 63 Ilustración 39 Mezcla de los materiales. ................................................................ 63 Ilustración 40 Pisón de 340 g. ............................................................................... 63 Ilustración 41 Morteros elaborados colocados en los moldes. .............................. 64 Ilustración 42 Probetas al desencofrar .................................................................. 66 Ilustración 43 Resistencia a flexión. ...................................................................... 67 Ilustración 44 Resistencia a compresión. .............................................................. 67 Ilustración 45 Valores obtenidos. .......................................................................... 68 Ilustración 46 Ensayo de absorción por capilaridad. ............................................. 71. Índice de Tablas: Tabla 1 Ubicación de las edificaciones a analizar. ................................................ 34 Tabla 2 Selección de los estudios a realizar. ........................................................ 35 Tabla 3 Cantidad de calcio y magnesio en mg/L ................................................... 49 Tabla 4 Parámetros para analizar granulometría. ................................................. 52 Tabla 5 Análisis granulométrico. ........................................................................... 52 Tabla 6 Tabla de dosificaciones para morteros de albañilería según NC175, 2002. .............................................................................................................................. 58 Tabla 7 Tabla de dosificación para morteros de cal según NC566, 2007. ............ 59 Tabla 8 Dosificaciones escogidas según las bibliografías estudiadas. Valores Consistencia. ......................................................................................................... 59 Tabla 9 Tiempos a realizar los ensayos. ............................................................... 65. Índice de Gráficos: Gráfico 1 Resultado de los ensayos de absorción por capilaridad ........................ 36 X.

(11) Gráfico 2 Resultado de los ensayos de compresión y flexión a los 28 días. ......... 68 Gráfico 3 Resultados de los ensayos de flexión y compresión a los 50 días. ....... 69 Gráfico 4 Comparación de los ensayos de flexión y compresión a los 28 y 50 días. .............................................................................................................................. 70 Gráfico 5 Absorción por capilaridad a los 28 días. ................................................ 71 Gráfico 6 Absorción por capilaridad a los 50 días. ................................................ 72. XI.

(12) Resumen. Resumen La acción de conservar las edificaciones del centro histórico de Trinidad con morteros actuales no ha tenido resultados positivos debido a la incompatibilidad de los materiales con los componentes de los muros históricos, lo cual ha mantenido el deterioro existente de las mismas y su aumento gradual. A partir del reconocimiento de un grupo de edificaciones del centro histórico de Trinidad, el presente trabajo se planteó como objetivos el estudio de materiales disponibles en la zona y de mezclas de morteros, que puedan ser empleados en la restauración de las mismas. Para ello se partió de estudios realizados primeramente a los morteros históricos producto de la toma de muestras, lo que permitió, con análisis de laboratorio, seleccionar materiales con propiedades y características similares. La investigación culmina con la propuesta de mezclas a partir de los materiales seleccionados, teniendo en cuenta los resultados de los ensayos realizados. Los resultados que brinda la investigación podrán ser empleados de forma práctica en las actividades de restauración en la ciudad de Trinidad, trabajos que ejecuta La Oficina del Conservador de la ciudad, evidenciando la necesidad de preservar los inmuebles de valores patrimoniales, siendo un legado para futuras generaciones.. 1.

(13) Resumen. Abstract The action of conserving the buildings of the historical center of Trinidad with mortars today has not had positive results due to the incompatibility of the materials with the components of the historic walls, which has maintained the existing deterioration of the same and its gradual increase. Based on the recognition of a group of buildings in the historic center of Trinidad, the present work set out as objectives the study of materials available in the area and mortar mixtures, which can be used in the restoration of the same. To this end, we started with studies carried out first of all on historical mortars, the product of the taking of samples, which allowed, with laboratory analysis, to select materials with similar properties and characteristics. The investigation culminates with the proposal of mixtures from the selected materials, taking into account the results of the tests carried out. The results that the investigation provides can be used in a practical way in the restoration activities in the city of Trinidad, works executed by the Office of the Conservator of the city, evidencing the need to preserve the buildings of heritage values, being a legacy for future generations.. 2.

(14) Introducción. Introducción Trinidad fue la tercera villa fundada por la Corona española en Cuba, a principios de 1514. La villa se fundó con la presencia del adelantado Diego Velázquez de Cuéllar, y fue evolucionando con rapidez, lo cual le posibilitó ser una de las más prósperas de la mayor de las Antillas. (Gomez Guerra 2014) Su centro histórico urbano constituye hoy uno de los conjuntos más notables de Cuba y de América Latina, por exponer un período trascendental de la arquitectura colonial. Por su parte, el entorno citadino muestra una fisonomía arquitectónica donde sus casas como fieles testigos de todo el proceso urbano acontecido en el territorio, denotan las huellas materiales de todo el devenir histórico por el que ha transitado, siendo hoy una mezcla de estilos de los siglos XVIII y XIX. Techos de alfarje, maderas policromadas, aleros de disímiles diseños, mares de tejas, calles empedradas, encajes de hierro protegiendo ventanas, estructuras fabriles y paisajes únicos son algunos de los valores culturales tangibles que unidos también a la preservación de los intangibles, vistos en sus códigos culturales, formas de hablar, de comportarse, leyendas, mitos, dichos, pregones, personajes populares entre tanta diversidad, posibilitaron que el 10 de octubre de 1978 fueran reconocidos estos valores patrimoniales por el Estado cubano y protegidos los mismos con la condición de Monumento Nacional. La labor de conservación y restauración emprendida por los especialistas de esta zona del centro sur de Cuba, y el amor que profesan a su ciudad sus habitantes, propició que sea una de las ciudades coloniales mejor conservadas no sólo de Cuba, sino también de América, e inscribirse en la Lista del Patrimonio Mundial de la Humanidad por la Unesco junto al Valle de los Ingenios en la Duodécima Reunión del Comité de Patrimonio Mundial celebrada en Brasilia, Brasil entre los días 5 al 9 de diciembre del 1988, una zona donde prosperó la industria azucarera con la llegada de las familias Iznaga, Borrell y Brunet hacia la mitad del siglo XIX. Cada sitio histórico patrimonial pertenece al país en el que se localiza, pero se considera en el interés de la comunidad internacional y debe ser preservado para las futuras generaciones. (2017) 3.

(15) Introducción En este sentido proteger y preservar el patrimonio de Trinidad es un imperativo que no deja lugar a la duda. El patrimonio es el legado que se recibe del pasado, se tiene en el presente y que se debe transmitir a las futuras generaciones. Así llega Trinidad al siglo XXI, una ciudad donde la arquitectura colonial se impone, pero a la vez no deja de asumir los estilos que caracterizan cada época, adaptándolos para sí; por lo que cualquier casa, calle o plaza puede merecer un estudio amplio, que conlleve a su preservación. Situación problémica La existencia de gran cantidad de edificaciones con elevados valores patrimoniales en el Centro Histórico de Trinidad, que presentan un gran deterioro, fundamentalmente en morteros de unión y revestimiento. Se ha mantenido el deterioro existente en las mismas y su gradual aumento debido a que la acción de conservación con morteros actuales no ha tenido resultados positivos a raíz de la incompatibilidad con los materiales componentes del muro histórico, evitando que desempeñen correctamente su función. En estos momentos no existe una propuesta de mezclas para morteros, con características similares a los morteros originales, que puedan ser empleadas en la rehabilitación de estos inmuebles de la Ciudad de Trinidad.. Enunciado del problema ¿Qué nuevas mezclas de morteros, con características similares a los morteros históricos y con el uso de materiales locales, podrán ser empleadas en la restauración de muros en las edificaciones del Centro Histórico de Trinidad?. Objetivo General . Proponer nuevas mezclas de morteros logradas con materiales locales de Trinidad, que garanticen un comportamiento físico mecánico similar a los morteros históricos, permitiendo una mayor durabilidad de las acciones de. 4.

(16) Introducción restauración en las edificaciones del Centro Histórico de la Ciudad de Trinidad.. Objetivos Específicos . Estructurar el estado del arte y en general el objeto de estudio. Antecedentes.. . Caracterizar los morteros históricos empleados en los muros de edificaciones de los siglos XVIII y XIX en el Centro Histórico de Trinidad, así como las materias primas locales con características similares a los materiales originales.. . Proponer mezclas de morteros para la restauración de muros en las edificaciones patrimoniales de la Ciudad de Trinidad, a partir del empleo de materiales actuales y asequibles en la zona.. Tareas de investigación . Análisis de las fuentes bibliográficas y otras fuentes de información.. . Estudiar los morteros históricos empleados en los muros de edificaciones de los siglos XVIII y XIX en el Centro Histórico de Trinidad.. . Definición y caracterización de los materiales actuales y asequibles en la zona.. . Definición de los ensayos a realizar. Propiedades a medir en las muestras realizadas.. . Realización de ensayos.. . Análisis de resultados.. . Propuesta de mezclas de morteros para la restauración de muros patrimoniales, teniendo en cuenta los resultados de los ensayos.. Hipótesis Si se realiza la formulación de nuevas mezclas para morteros a partir de materias primas locales de constitución similar a los morteros históricos en Trinidad, se 5.

(17) Introducción podrán proponer dosificaciones para restaurar los morteros de las edificaciones patrimoniales en el Centro Histórico de Trinidad.. Justificación de la Investigación La siguiente investigación se justifica en que en estos momentos no se cuenta con una propuesta de mezclas para morteros, con características similares a los morteros originales que se emplearon en los inmuebles de los siglos XVIII y XIX de la Ciudad de Trinidad, para la rehabilitación de los mismos en los morteros de revestimiento.. Aportes de la investigación. . Aporte Práctico: con los resultados de los estudios realizados en la Universidad Central Marta Abreu de la Villas en colaboración con la Oficina del Conservador de Trinidad pretenden ofrecer a la población un mortero preparado y ensacado industrialmente que posibilite restaurar los muros de sus viviendas, empleando mezclas que sean más compatibles con los morteros históricos, económicas y asequibles y que no afecten los valores patrimoniales del inmueble.. . Aporte Social: dota a la población propietaria de edificaciones con valores patrimoniales, de un producto para reparar las estructuras murales de sus viviendas con materiales compatibles.. Estructura de la tesis Introducción CAPÍTULO I. Estado del arte CAPÍTULO II. Caracterización de los morteros históricos de la ciudad de Trinidad CAPÍTULO III. Caracterización de las materias primas y propuesta de morteros para trabajos de reparación de revestimientos de edificaciones en Trinidad. 6.

(18) Introducción Conclusiones Recomendaciones Referencias. 7.

(19) Introducción. Etapas de la Investigación Establecimiento del Marco Teórico. Introducción. . Búsqueda Bibliográfica. . Reconocimiento del Área de Estudio. Marco Teórico. Estudio bibliográfico sobre Morteros históricos. Capítulo 1. Capítulo 2 Caracterización de lo Morteros históricos de la ciudad de Trinidad.. Capítulo 3. Caracterización. de. propuesta. morteros. de. las. materias para. primas. trabajos. y de. reparación de revestimientos de edificaciones en Trinidad. Resultados. . Conclusiones y recomendaciones. 8.

(20) Capítulo I. Capítulo I: Estado del arte 1.1 Estado del arte de los morteros Los morteros son mezclas plásticas obtenidas con un aglomerante, arena y agua, que sirven como material de agarre para unir las piedras o ladrillos que integran las obras de construcción y para revestirlos con enlucidos o revocos. Consiste en una mezcla de un conglomerante (cemento, cal, yeso) junto a arena que al adicionarle agua reacciona y adquiere resistencia. Contrariamente a otros materiales constructivos, el mortero tiene la peculiaridad de ser empleado en muy distintas aplicaciones en edificación. (2016) Se conoce. del empleo de los. morteros desde muchos siglos antes de nuestra era (a.n.e.). Los utilizaron los griegos, romanos, hebreos, etc., unas veces para unir elementos (principalmente piedras) y otras como recubrimiento de paredes e incluso aún hoy día, a pesar del tiempo transcurrido perduran algunas de esas obras((Alvarez Cabrera, 2011, Barrera, 2002, Hernbostel, 2002, N.A, 2007)) Se dice que el ejemplo más antiguo conocido hoy en día, es el mortero de tierra utilizado como recubrimiento en paredes en la villa Neolítica de Çatal Hüyück, en Turquía (6.000 a.C.), el cual estaba compuesto por cenizas y restos de huesos, pero sin conglomerante incorporado en la mezcla. En esta villa, también se encontraron una de las primeras aplicaciones de la cal apagada, como pintura de cuevas, sola o mezclada con otros materiales. (Gualdrón Pernia 2011) Las primeras utilizaciones de los morteros de cal, se encontraron en la villa Neolítica de Jericó en Anatolia (7.000 a.C.) en casas construidas con ladrillos y pavimentos, compuestos por una base compactada, un pavimento duro de mortero de cal y una superficie cuidadosamente pulida. Otras villas donde se emplearon los morteros de cal para pavimentos son: Nevali Çori ubicada en Turquía (10.000 al 8.000 a.C.), Yitafh El en el Sur de Galilea (7.000a.C) así como en otras viviendas neolíticas en el Mediterráneo Oriental y Europa. (Gualdrón Pernia 2011). 9.

(21) Capítulo I En cuanto a los morteros de betún, los orígenes se remontan a Mesopotamia, donde existían gran cantidad de pozos de betún, empleándose como argamasa, obteniéndose un mortero bastante pobre, muy fluido, y con carácter bituminoso, pero muy empleado en la construcción, por ejemplo: las escalinatas del zigurat de Dur Kurigalzu, que fueron fabricadas con ladrillos asentados con betún. Este mortero también fue utilizado para revestimientos exteriores, por ejemplo, en el templo de Nini Zaza de Mari, donde se observa el contraste ofrecido por el betún y la cal en el decorado de pilastras y nichos. Posteriormente, durante el reinado de Nabucodonosor (570 a.C.) se utiliza el betún asfaltico, aprovechando sus propiedades como impermeabilizante, se hicieron capas aisladoras a base de lechos de juncos o cañas impregnadas con betún.(Gualdrón Pernia 2011) El yeso, también es uno de los materiales más antiguos utilizados en la construcción, desde el Neolítico, cuando el hombre pudo dominar el fuego a bajas temperaturas, pudo cubrir con yeso las juntas de las primitivas fábricas de piedra y los revestimientos de las paredes de sus cabañas, que antes eran realizados con morteros a base de barro, obteniendo peores resultados. En la pirámide de Keops (2.800 a.C.) se utilizó el yeso en las juntas de los sillares, y en la decoración de las tumbas egipcias, también se aprecia en el palacio de Knossos como parte del revestimiento y suelos.(Gualdrón Pernia 2011) En los últimos siglos 200 – 100 a.C., se estima es cuando comienza la utilización del mortero de cal en Roma, donde se desarrollan los procesos de fabricación de la cal y las técnicas de la puesta en obra de los morteros. Además, en el siglo II a.C, los romanos descubren el “hormigón”, siendo éste una argamasa producto de la mezcla de piedra volcánica Puzzoli y cal al que se le añadía áridos gruesos, las mezclas resultantes presentaban propiedades hidráulicas, por lo que se generalizó su uso en todas las obras públicas. La utilización de materiales como arcilla cocida y teja picada se agregaban a la mezcla de mortero como “puzolanas artificiales” cuando en el lugar de construcción no se disponía de los materiales volcánicos.(Gualdrón Pernia 2011). 10.

(22) Capítulo I. 1.2 Materias primas de los morteros 1.2.1 Conglomerantes Es un material capaz de unir fragmentos de una o varias sustancias y dar cohesión al conjunto por efecto de transformaciones químicas en su masa, que origina nuevos compuestos. Los conglomerantes utilizados en la fabricación de morteros son productos artificiales de naturaleza inorgánica y mineral. Se obtienen a partir de materias primas naturales y, en su caso, de subproductos industriales. Se distinguen dos tipos: cementos y cal. 1.2.1.1 Cales La cal utilizada en los morteros puede ser aéreas o hidráulicas. La cal aérea es el principal material aglomerante de los morteros tradicionales, tanto de unión como de revestimiento, aunque actualmente no se usa excepto como lechadas de cal en el enlucido de paredes y techos. Bajo el término de cal aérea denominamos a un aglomerante de portlandita, hidróxido de calcio (Ca (OH)2), también denominada cal apagada o hidratada, que con el tiempo acaba por transformarse en calcita, carbonato de calcio (CaCO3), por carbonatación. La cal se ha obtenido históricamente a partir de las rocas carbonatadas naturales, que son muy abundantes en la superficie de la corteza continental terrestre.(2007) Las cales hidráulicas, amasadas con agua, forman pastas que fraguan y endurecen a causa de las reacciones de hidrólisis e hidratación de sus constituyentes. El proceso es más rápido que en el caso de la cal aérea y da lugar a productos hidratados, mecánicamente resistentes y estables, tanto al aire como bajo el agua. (Metaportal de Arquitectura ) La de piedra densa y dura será mejor para fabricar, la de piedra más porosa , para los revoques.(VITRUVIO, 2006) . En general, la cal se usa para mejorar la plasticidad del mortero y aclarar su color pero su principal propiedad es la de fraguar en el aire formando un cuerpo sólido.(Aguado Crespo 1978) 11.

(23) Capítulo I 1.2.1.2 Cementos Antiguamente se aplicaba a los morteros en general cualquiera que fuera la sustancia adherente, pero desde el año 1792 en que Parker patentó se cemento natural o romano se llama así a los productos resultante de la cocción de caliza y arcilla. (Aguado Crespo 1978) Son los conglomerantes hidráulicos más empleados en la construcción. Tienen unas propiedades muy adecuadas para las especificaciones que deben alcanzar. (Metaportal de Arquitectura ) En los morteros mixtos se utiliza además la mezcla con cal. Las características de los cementos vienen reguladas por la instrucción de Recepción de Cementos RC97 (en proyecto RC-03). Se distinguen cementos comunes (CEM), blancos (BL), resistentes a sulfatos (SR) y/o al agua del mar (MR). La selección y clasificación de los cementos se realiza en función de la aplicación del mortero, si bien las mejores prestaciones y fiabilidad se obtienen en los morteros industriales frente a los elaborados in situ. A partir de lo anterior, conviene explicar con mayor profundidad la principal cualidad del cemento Portland, que además lo caracteriza: a) Cuando se mezcla un conglomerante hidráulico con una cantidad conveniente de agua, para obtener una consistencia normal, se forma inmediatamente una masa de carácter plástico, que es moldeable, pero con el tiempo va aumentando su viscosidad y su temperatura. Durante unos 15 minutos, es posible conseguir una mayor fluidez mediante amasado mecánico. Presenta pues, un carácter «tixotrópico». b) Al cabo de un tiempo, que puede oscilar entre los 15 y los 120 minutos aproximadamente (dependiendo del tipo de componentes empleados), la masa tiende a volverse rígida, dando lugar al ´´principio del fraguado´´. Al tiempo que transcurre entre el contacto con el agua y el principio de fraguado se le denomina ´´tiempo de fraguado inicial´´. Cuando se inicia el fraguado, el mortero. 12.

(24) Capítulo I debe estar colocado en obra, toda operación de re-amasado, vertido, etc. es perjudicial para el correcto desarrollo de las propiedades del mortero. c) Desde el principio de fraguado la resistencia mecánica de la masa aumenta, debido a la formación de fases cristalinas insolubles, deshidratando parcialmente la masa, hasta llegar a ser completamente indeformable. Este instante se conoce como ´´fin de fraguado´´. El tiempo que transcurre entre el principio de fraguado y el final de fraguado es el período de fraguado, que puede durar entre 45 minutos y 10 horas, según los casos. A partir del final del fraguado, se produce el «período de endurecimiento» (4 horas en adelante), fase donde existe un crecimiento exponencial de las resistencias mecánicas de la masa, debido a consolidación final mediante formación de fases cristalinas que rellenan los huecos y a la evaporación del agua sobrante. A los 28 días, en condiciones normalizadas, se obtiene una resistencia a compresión que define el tipo de mortero. En la resistencia final es fundamental la incidencia de las condiciones ambientales y de aplicación, en especial el curado. (Metaportal de Arquitectura ) Las edades tempranas de evaluación no ofrecen resultados concluyentes al estar fuertemente influidos por el contenido de agua remanente. En todo caso, el grado de carbonatación de los morteros a 28 días es insuficiente.(Lanas, 2006) 1.2.2 Arenas Las arenas son áridos de naturaleza cálcica, dolomítica o silícea de tamaño máximo de partícula de 4 mm. Aun así, cuanto menor sea el tamaño de partícula menor será el espesor necesario del mortero para cumplir su función. Además, la presencia de finos disminuye la cantidad de agua necesaria para el amasado, disminuyendo el riesgo de retracción y pérdida de adherencia del mortero durante el secado y, por tanto, el riesgo de micro-fisuración del mismo.(Pérez 2012). 13.

(25) Capítulo I Las arena para usarlas en dosificación de morteros de cal ,no deben dar rastros de elementos vegetales ni sales.(Gárate Rojas 1994) En las obras “cimenticias”, lo primero que se ha de procurar es buena arena para la mezcla del mortero, que no tenga tierra alguna. Las especies de arena mineral son negra, roja, blanca y carbúnculo. La mejor de todas estas será la que rechinare estregada con las manos, lo cual no hará la que tuviere parte de tierra, por carecer de aspereza. (VITRUVIO, 2006) En los tratados de construcción, se distinguen desde Vitruvio cinco clases según su procedencia: de cava, de río, de guija, de mar y la puzolana. Se recomienda utilizar la de cava para mampostería, o la de guijarro extrayendo la capa superficial. La arena de mar y de río se reserva para revestimientos. A mayor cantidad de granos finos menor será la resistencia y mayor la porosidad del mortero.(MAS, 2006) 1.2.3 Agua El agua es el segundo componente fundamental del mortero. Se utiliza en el amasado y curado. Es el elemento indispensable para las reacciones de hidratación del cemento, actúa como lubricante haciendo posible la laborabilidad de la masa fresca y también es responsable de crear los espacios para los productos hidratados del cemento.(Morejón 2015) Debemos utilizar un agua que no contenga sustancias nocivas tales que produzcan un efecto desfavorable sobre el mortero y siempre que se pueda demostrar que proporciona al mortero las propiedades adecuadas. (NC175, 2002) 1.2.4 Aditivos Son sustancias o materiales añadidos, antes o durante la mezcla del mortero, en pequeñas cantidades con relación a la masa del cemento (su proporción no supera el 5% en masa del contenido de cemento). Su función es aportar a las propiedades del mortero, tanto en estado fresco como endurecido, determinadas. 14.

(26) Capítulo I modificaciones bien definidas y con carácter permanente.(Metaportal de Arquitectura ) La función de estos aditivos es específica, e indica un determinado grado de conocimiento y de desarrollo técnico. (Rodriguez Gordillo 2005) Los aditivos más comunes se clasifican según las propiedades que confieren al mortero, conforme a su función principal, en los siguientes grupos principales: Aireante: Mejoran la retención de agua pero disminuyen la adherencia y la resistencia a la compresión.(Salazar Jaramillo 2000) Plastificante: modificadores de la reología en estado fresco Este efecto provoca que aumente la docilidad del mortero en estado fresco. Se consigue mediante la dispersión temporal de las partículas de cemento, que origina: . Reducción de la relación agua/cemento en beneficio de la resistencia mecánica y la durabilidad.. . Aumento de la plasticidad del mortero permaneciendo la mezcla trabajable durante un mayor período de tiempo.. Por el contrario, un inadecuado contenido de los plastificantes puede acarrear un excesivo tiempo de fraguado.(Metaportal de Arquitectura ) Retardantes:. modificadores. del. tiempo. de. fraguado. y/o. endurecimiento. (Retardadores del fraguado) Son aditivos que retrasan el tiempo de fraguado del cemento, de modo que aumenta el periodo necesario para que los morteros pasen del estado plástico al estado sólido, sin influir notablemente en la evolución de las resistencias mecánicas en las edades finales. Así, prolongan el tiempo de laborabilidad del mortero. 15.

(27) Capítulo I Como en los casos anteriores, debe medirse cuidadosamente las proporciones de los retardantes empleados para no ocasionar efectos contraproducentes en el resultado final de la mezcla.(Gualdrón Pernia 2011) Hidrofugantes Están compuestos principalmente por ácidos grasos saturados o insaturados. Éstos pueden causar una disminución del diámetro del poro de revoco que dificulte el proceso de su fraguado. (Gárate Rojas 1994) Esto no supone que el mortero sea impermeable (para ello hay que recurrir a imprimaciones especiales), sino que su capacidad de absorción frente al agua a baja presión (agua de lluvia) es sustancialmente menor que un mortero fabricado sin este aditivo. (Gualdrón Pernia 2011) Retenedores de agua Estos aditivos aumentan enormemente la capacidad de retención de agua e impiden, así, que el mortero pierda agua con demasiada rapidez. Se fundamentan en el incremento de la viscosidad de la pasta y generan los siguientes efectos: . Reducen la absorción de agua y su tendencia a la evaporación.. . Mantienen. suficiente. convenientemente. y. agua. para. desarrolle,. de. que modo. el. cemento conveniente,. se. hidrate. todas. sus. propiedades. . Modulan la viscosidad de la masa de mortero.. . Atenúan la tendencia a la exudación en los casos de granulometrías incorrectas o carencia de finos. (Metaportal de Arquitectura ). Resinas Las resinas se definen como aglomerantes orgánicos poliméricos que aportan, principalmente al mortero, adherencia química. Se emplean fundamentalmente para la fabricación de morteros cola, impermeables, de reparación, etc. Las 16.

(28) Capítulo I resinas mejoran las propiedades durante la aplicación del mortero, en el fraguado y a lo largo de su vida útil. Entre otros efectos, son destacables: . Aumento de la capacidad adherente.. . Aumento de la elasticidad.. . Mejora de la impermeabilidad.. Para que la función de todos estos aditivos sea realmente eficaz y para evitar efectos no deseados, es imprescindible asegurar cuantitativa y cualitativamente una adecuada mezcla de todos los componentes. Debido al proceso industrial propio de la fabricación del mortero seco, este producto garantiza al máximo la correcta dosificación de aditivos, así como su dispersión y homogeneización en la masa del mortero debido a su amasado en seco. (Metaportal de Arquitectura ) 1.2.5 Adiciones Son sustancias o productos que se añaden al mortero en proporciones superiores al 5% del peso del conglomerante con el fin de modificar alguna de sus características,. propiedades. o. comportamiento,. o. conseguir. propiedades. especiales de los morteros en estado fresco y/o endurecido.(Gualdrón Pernia 2011) Las adiciones son materiales inorgánicos que finamente divididos se pueden utilizar en la fabricación de morteros con el fin de mejorar ciertas propiedades o conseguir propiedades especiales. Son preferentemente materiales inorgánicos tales como: pigmentos, filleres minerales, puzolánicos, cenizas volantes, escorias, de sílice, etc. Los colorantes son pigmentos, que, añadidos a la mezcla del mortero en el momento de su fabricación, tienen por finalidad dar al mismo una coloración distinta a la gris o blanca que normalmente presenta, de acuerdo con unos requerimientos estéticos. 17.

(29) Capítulo I Los pigmentos empleados deben presentar gran estabilidad frente al paso del tiempo, variaciones térmicas y radiación solar. El efecto de los pigmentos es diferente en el mortero fresco que en el endurecido. Generalmente, en este último, los tonos se aclaran por lo que es conveniente realizar pruebas previas cuando se quieran conseguir tonalidades de color determinadas. (Metaportal de Arquitectura ). 1.3 Tipos de morteros Los morteros más habituales en construcción son los de yeso, de cal, de cemento, de cemento-cola, y morteros mixtos o bastardos (de dos aglomerantes, como yeso y cal o cal y cemento).(Rossi ) 1.3.1 El mortero de yeso Tiene como características un fraguado muy rápido, pero poca resistencia. Por eso no se lo utiliza para unir ladrillos ni para revoque, sino para fijar elementos o, a lo sumo, en tabiques interiores que no soporten grandes cargas.(Rossi ) 1.3.2 El mortero de cal Están fabricados con hidróxido de calcio (cal), arena y agua. La cal puede ser aérea o hidráulica, se diferencian en que la hidráulica tiene un pequeño porcentaje de silicatos, lo que la hace más recomendable para su uso en ambientes húmedos. Estos tipos de morteros no se caracterizan por su gran dureza a corto plazo, sino por su plasticidad, color, y maleabilidad en la aplicación. Las propiedades de los morteros de cal están limitadas por el proceso de endurecimiento por lo que presentan baja resistencia mecánica, elevada capacidad de deformación, elevada permeabilidad al agua y al vapor de agua, ausencia de sales solubles, fácil laborabilidad debido al lento proceso de endurecimiento,. elevada. retracción. y. baja. resistencia. a. los. ciclos. hielo/deshielo.(Blanco, 2012, Pérez 2008). 18.

(30) Capítulo I Los morteros de cal son más compatibles con los métodos de edificación y materiales antiguos desde los puntos de vista químico, estructural y mecánico (Lanas, 2006) 1.3.3 El mortero de cemento Llamamos yeso al polvo que resulta de la calcinación de una especie de piedra a quien se da el mismo nombre.(Villanueva ) Es el más resistente (cemento y arena con agua), aunque por ser el de fraguado más rápido, también tiende a resquebrajarse. Se utiliza particularmente para muros de carga y tabiques de cuartos húmedos (baño), tanto por su inalterabilidad como por su impermeabilidad.(Rossi ) 1.3.4 El mortero cola Se prepara con una mezcla de cemento gris o blanco, aditivos, y otro árido de grano grueso. Se usa para fijar elementos, como el caso de baldosas cerámicas. También hay morteros cola de alta adherencia, a los que se agrega resina, que sirven para adherir en exterior o interior. Se usan habitualmente para porcelanato o baldosas de gres.(Rossi ) 1.3.5 Morteros mixtos o bastardos Los morteros bastardos son aquellos en los que intervienen dos aglomerantes como por ejemplo cal y cemento y sirven para evitar la escasa trabazón, adherencia y alta porosidad de los morteros de cemento y arena con dosificaciones superiores a 1:5, presentando ventajas como endurecimiento bastante rápido, ausencia de grietas por retracción, aumento de la plasticidad, la compacidad y la adherencia. Este tipo de mortero sustituye ventajosamente al mortero de cal en aquellos casos en que el revestimiento está particularmente expuesto a solicitaciones mecánicas y a la intemperie.(Rodríguez, 2003). 19.

(31) Capítulo I Loa morteros bastardos han tenido mucha aceptación, pues combinan las propiedades hidráulicas y la fácil utilización del cemento con la alta elasticidad de la cal. (Gárate Rojas 1994). 1.4 Propiedades de los morteros Los morteros que son utilizados tanto en la unión entre elementos como de revestimiento necesitan poseer diferentes propiedades, como las más importantes pueden mencionarse las siguientes. (Sanchez, 2002) La más importante es poseer una apropiada manejabilidad y una alta retención. -. de agua (≥ 75%).(Salazar Jaramillo 2000) -. Una buena manejabilidad permite:. -. Adherencia suficiente a los materiales a unir: Es la capacidad del mortero de absorber tensiones normales o tangenciales a la superficie del mismo.. -. Compacidad y docilidad.. -. Durabilidad e inalterabilidad ante los agentes agresivos.. -. Contribuir al aislamiento térmico - acústico.. -. Permitir ser reparables.. -. Durables: Algunos de los agentes que tienden a destruir los morteros son los siguientes: ·. Penetración de humedad, si el agua penetra en las juntas de cerramiento o en el interior de un enfoscado se va a deteriorar el mismo debido a la presencia de moho y eflorescencias.. ·. Eflorescencias, son manchas que aparecen en los revestimientos o muros debidas a la presencia de sales solubles que arrastradas por el agua de amasado o lluvia precipitan al evaporarse esta. Estas sales pueden provenir del agua de amasado del cemento, del ladrillo e incluso del suelo. Las sales más frecuentes son sulfatos, nitratos y cloruros.(Alvarez Faite 2013). 20.

(32) Capítulo I. 1.5 Morteros históricos El mortero, como elemento constructivo, es el resultado de mezclar y seleccionar cuidadosamente las materias primas disponibles, sabiendo sus funciones y compatibilidad con los demás elementos de fábrica, en un lugar y época determinado. Se puede definir los morteros antiguos como una mezcla de un aglomerante o cemento inorgánico (arcillas, yeso, cal, etc.), áridos y agua. Frecuentemente puede contener otros componentes inorgánicos u orgánicos (aditivos) con el objetivo de mejorar sus prestaciones, o dotarlo de otras específicas.(Alvarez Faite 2013). 1.6 Tipos de morteros históricos La utilización de los morteros se remonta a épocas prehistóricas, cuando mezclas de barro, áridos y materia vegetal se utilizaban como base en la construcción de viviendas o defensas. Este tipo de morteros presenta como aglomerante esencial material silicatado arcilloso más o menos refinado, además de componentes de Ca naturales (carbonatos, sulfatos) o artificiales (cal, yeso) y oxi-hidróxidos de Fe. En general, el aglomerante responde a una composición natural o débilmente modificada por la adición de otros componentes, si exceptuamos maderas, paja, etc. (VITRUVIO, 2006) La práctica de pavimentar suelos y enlucir muros con morteros es común a pueblos neolíticos del Mediterráneo Oriental y Europa. Se han encontrado muros revestidos y suelos pavimentados con arcillas y cal, llegándose incluso a pulir las superficies. Esto indica que la piedra no fue el primer material de construcción, al menos en la arquitectura doméstica, a pesar de la escasa robustez del barro no cocido, que no obstante cumplía la necesidad constructiva básica de conferir estabilidad estructural a las edificaciones públicas y privadas de estas culturas. Se puede decir que, en parte, el origen y desarrollo de los morteros es el resultado del sentido estético del hombre, que esta necesidad ha subsistido en todas las épocas históricas y culturas, lo que ha condicionado el desarrollo de tipos particulares de morteros adecuados a estas funciones estéticas.(Alvarez Faite 2013) 21.

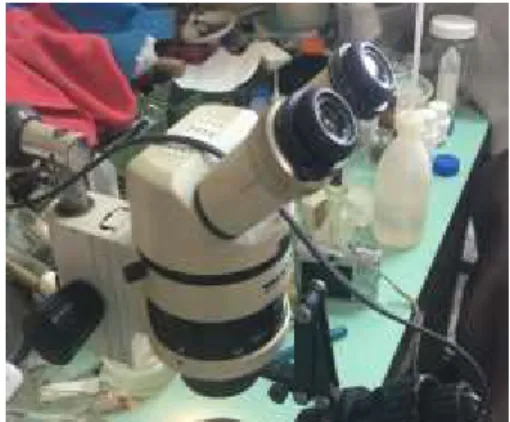

(33) Capítulo I. 1.7 Métodos de estudio de los morteros históricos El conocimiento de las propiedades mecánicas y la resistencia de las estructuras de fábrica son esenciales en muchas de las intervenciones en edificios históricos. Estas pueden ser evaluadas de diferentes maneras, una de ellas, mediante el uso de fórmulas empíricas o fenomenológicas en donde es necesario conocer ciertas propiedades mecánicas de los componentes de la fábrica. En el caso del mortero , debido al pequeño espesor que presentan , es muy complejo obtener muestras representativas , siendo complicado , por ausencia de información , obtener una caracterización mecánica de los mismos y , por ende , dichas características suelen suponerse con las incertidumbres que ello conlleva.(2014). 1.7.1 Estudios microscópicos . Lupa Binocular (de 5 a 100 aumentos): permite observar la forma, el tamaño, la posición de los granos minerales, el material cementante, la presencia de fósiles, porosidad, conectividad del poro, etc. Su empleo es muy sencillo, pues basta un pequeño fragmento de muestra. Además, es posible realizar fotografías.. . Microscopia Óptica de Polarización (de 10 a 500 aumentos): es necesario preparar láminas de piedra de 0,03 mm que permitan el paso de la luz, pegándolas con resina epoxi a un portaobjetos de vidrio. Puede utilizarse con nicoles paralelos o cruzados cambiando la luminosidad. Permite identificar los minerales con total seguridad, tanto los principales como los secundarios y accesorios, su estructuración, forma, dimensiones, tipos de porosidad, etc. así como establecer la génesis de las rocas para clasificarlas, determinar su procedencia y procesos post-genéticos. Es posible así identificar los materiales de un edificio y compararlos con los de la cantera.. 1.7.2 Estudios físico-mecánicos 22.

(34) Capítulo I Permite evaluar la dureza, las densidades aparente o real, el peso, la absorción al agua, succión, dilatación térmica, heladicidad, resistencia a la compresión, flexión o abrasión. . Absorción capilar: los ensayos de absorción capilar se realizan por la NC171, 2002 y también por la norma europea UNE-EN 1015-18:1999. Consiste en medir el aumento de peso por unidad de superficie que experimentan las probetas con dimensiones de 40 x 40 x 160 mm por efecto del agua absorbida por capilaridad cuando se sumergen por una de sus bases menores de 40x40 mm hasta la altura de 5 ± 1 mm.. . Granulometría: El análisis granulométrico de un árido consiste en determinar la distribución por tamaños de las partículas que lo forman, o sea, en separar al árido en diferentes fracciones de partículas del mismo tamaño, o de tamaños comprendidos dentro de determinado límites y en hallar el porcentaje que entra en el árido cada uno de estos.(Betancourt Rodriguez, 2008). 1.7.3 Estudios químicos Se piensa generalmente que el análisis químico debe generar resultados precisos y útiles.(Gárate Rojas 1994) A partir del estudio de las muestras de morteros extraídas en las edificaciones de la ciudad de Trinidad se pueden determinar la composición química de los mismos siendo de gran interés la presencia, o no, de cal.. Conclusiones parciales 1. El uso de los morteros como material constructivo se ha extendido desde los comienzos de la civilización hasta la actualidad y pueden ser clasificados de. varias maneras,. catalogándose. según. el tipo. de. aglomerante que lo conforma en: Morteros de base cal, Morteros de base yeso, Morteros de base de cemento, Morteros de cola y Morteros mixtos o bastardos. 23.

(35) Capítulo I 2. En la fabricación de morteros se pueden utilizar diferentes aditivos que le confieren a los mismos diversas propiedades entre las que están: modificar el tiempo de fraguando y/o endurecimiento (Retardantes) y la de aumentar la capacidad de retención de agua (Retenedores de agua) 3. Es de carácter complicado extraer muestras de morteros de edificaciones tan antiguas porque debido a la edad de los mismos estos presentan un alto deterioro y puede hacer complicado y limitado el trabajo con ellos. 4. A partir de la utilización de los microscopios de Luz Polarizada y Binocular es posible determinar el tamaño de los granos que conforman el mortero, así como, la forma de los mismos.. 24.

(36) Capítulo II. CAPÍTULO II. Caracterización de los morteros históricos de la ciudad de Trinidad 2.1 Generalidades El presente capítulo expone todo lo referente a la caracterización de los morteros históricos utilizados para el revestimiento de paredes en la ciudad de Trinidad, con el objetivo de sentar las bases, para realizar posteriormente una propuesta de dosificaciones de morteros para los trabajos de reparación de obras en dicha ciudad.. 2.2 Tipo de revestimientos más usados en Trinidad en los siglos XVIII y XIX. Trinidad es una ciudad vestida de cal, todas sus edificaciones fueron concebidas para ser revestidas, con morteros de cal y arena, sin mayor abolengo en sus terminaciones que sus exquisitos enlucidos preparados para recibir las pinturas murales de amplia difusión en nuestra ciudad, falsos despiezos y pequeños almohadillados con muy poca aplicación. No se ven alusiones a esgrafiados y otras técnicas de revoco. Los estucos e imitaciones a las piedras naturales como al mármol llegan muy tardías a principios del siglo XX y con muy poca aplicación un ejemplo de esto está en la iglesia de la calle Gutiérrez esquina San Proscopio que data del 1920 y otras casas eclécticas de este periodo. Anterior a estas no hay alusión al uso del yeso para los revestimientos incluso ni en los falsos techos compuestos de listones de madera fijado a las vigas de los cuales Joaquín Weiss y Sánchez hace mención en su libro “Techos de armaduras cubanos”. Tal es el caso de la casa Malibrán de la calle Desengaño #507, el cual es a base de un mortero de cal, arena y pelo animal, la terminación es un enlucido de cal, de similar composición son los morteros de los tabiques de la propia casa, los del Palacio Iznaga y los revestimientos de los aleros de gola muy típicos de nuestra ciudad. (Zerquera Amador 2006). En la ilustración No.1 y No.2 se pueden ver ejemplos de revestimientos. 25.

(37) Capítulo II. Ilustración 1 Tomada en la Casa de la Cultura de Trinidad.. Ilustración 2 Tomada en San Jose #274. El gran uso de las pinturas murales, denotan la calidad de los revocos, no sólo en su aplicación sino también en la preparación de los materiales, así como, la calidad de la cal y arenas. En el caso de las arenas en las edificaciones que están en el valle cerca de las cuencas de los ríos, como es el Agabama y Caracusey se nota el uso de arenas más limpias propias de estas cuencas. En la ciudad tienen mayor uso las arenas arcillosas, de minas o de cañada, como suele llamarse a las arenas que se depositan en cuencas cercanas a la ciudad, producto de los 26.

(38) Capítulo II arrastres de agua de las cañadas o arroyos. Muchos autores, incluso, algunos enunciados de clásicos como Vitruvio, Palomino, Villanueva y otros, rechazan el uso de estas arenas arcillosas, aunque siempre se han aplicado en la ciudad, obteniendo buenas combinaciones en los muros de distintas mamposterías, que utilizaron como mortero de unión una argamasa de tierra, arena y cal.(Zerquera Amador 2006) En la ilustración No.3 se observan la pintura utilizadas en estas épocas.. Ilustración 3 Tomada en la Casa de la Cultura de Trinidad. 2.3 Análisis de la selección de la muestra de edificaciones del Centro Histórico de Trinidad. Es ambicioso y prácticamente imposible realizar un estudio completo de los morteros a una población tan grande, teniendo en cuenta: el tiempo disponible para la realización de la investigación, los inconvenientes para lograr accesibilidad a las viviendas y la posible cooperación de la población. Por tal motivo se hizo imprescindible realizar la selección de una muestra representativa, que requirió de las siguientes tareas que posibilitaran la investigación. . Búsqueda y comprobación de los resultados de las investigaciones que antecedieron sobre el tema. 27.

(39) Capítulo II . Realización de un levantamiento de las viviendas e identificación de aquellas que mantuvieran, al menos, varios elementos representativos del sistema constructivo de la época y la conservación de sus materiales originales.. . Identificación de la datación de la vivienda.. . Análisis de los criterios de los investigadores y técnicos de la Oficina del Conservador de la ciudad.. La caracterización de la evolución de la vivienda trinitaria se puede dividir en tres períodos históricos que abarcan los siglos XVIII y XIX, enunciados como: la casa temprana, la casa del despegue económico y la casa del florecimiento azucarero, los cuales se tomaron como la clasificación del ¨ tipo ¨ en el proceso de evolución de la vivienda Trinitaria, desglosándose estos en variantes tipológicas las cuales identifican las características de los prototipos representativos de estos siglos.(García Santana, 2004) En la realización del levantamiento de las viviendas, se realiza la comprobación del estado actual de las viviendas identificadas por la investigadora citada, además de la búsqueda, el análisis y una cuidadosa selección de otras viviendas que mantuvieran, al menos, varios elementos representativos de las épocas que se quieren estudiar y la conservación de sus materiales originales, que se pudieran clasificar e incluir dentro de la muestras del Centro Histórico de la ciudad de Trinidad como se puede apreciar en la ilustración No.4 .. 28.

(40) Capítulo II. Ilustración 4 Macro-localización del Centro Histórico de Trinidad. 2.4 Prototipos representativos de las tipologías arquitectónicas de la vivienda de los siglos XVIII y XIX en Trinidad. Partiendo de la clasificación asumida en el epígrafe anterior y de los resultados que arrojaron el cumplimiento de las tareas de investigación, se realiza la selección y análisis de los prototipos representativos que constituyen la muestra. En la restauración de edificaciones, la recreación del proceso histórico comprende desde la época de construcción del edificio hasta el momento en que se va a intervenir (Arce, 1999) y para este propósito se adoptó como criterio básico de selección, que la edificación mantuviera las características de los períodos históricos mencionados. 2.4.1 La casa temprana. Las viviendas más antiguas de Trinidad corresponden a la primera mitad del siglo XVIII. Existen algunos ejemplares que, por su semejanza con las casas habaneras del siglo XVII, sugieren mayor antigüedad, lo que no es posible probar documentalmente, por haberse destruido las fuentes locales de archivo de los siglos XVI y XVII. Sin embargo, la imposible decisión cronológica – documental de algunas casas no afecta la valoración estilística del conjunto, conformado por monumentos influidos por las tradiciones moriscas evolucionadas que,. 29.

(41) Capítulo II según los estudios realizados por Prat Puig, corresponden a los años que median entre 1617 y 1730. En Trinidad estos rasgos distintivos del grupo se mantienen hasta mediados del siglo XVIII. (Entralgo Saroza, 2008) Desde el punto de vista espacial, en las viviendas de la primera mitad del siglo XVIII se advierten dos variantes: La primera es privativa de las casas más antiguas. Consiste en una nave o crujía paralela a la calle, a la cual está adosada una galería sustentada por horcones. Perpendicular a esta estructura, a un lado o a ambos, otra crujía se prolonga hasta el fondo del solar, a cuyo costado se continúa la galería. Las casas adoptan la forma de un paralelogramo en sentido de la profundidad del solar.(Entralgo Saroza, 2008) La segunda variante es en extremo simple. Se caracteriza por la ausencia del martillo o crujía perpendicular, y también porque transforma la galería en segunda crujía, al cerrar parcialmente su ámbito con muros. El resultado es un rectángulo más ancho que profundo, destacado como una estructura independiente del pedazo de terreno donde se encuentra enclavada la vivienda. La segunda crujía solo tiene muro de cierre en una o dos habitaciones que flanquean una dependencia abierta al centro hacia el patio apoyada sobre horcones.(Entralgo Saroza, 2008) A mediados del siglo XVIII, las casas prescindían de grandes solares en los que existían otras construcciones complementarias y de menor rango, desaparecidas. Las fachadas son de sencilla composición: paredes lisas rematadas con aleros de tejaroz, sardinel o filetes, pegados al ras del remate de los muros. La puerta principal a la española y de menores dimensiones que el resto de los vanos, se coloca al centro de la fachada, cuya composición es con frecuencia asimétrica. Las rejas rectangulares de barrotes de madera flaquean el vano principal. Estas viviendas se distinguen por la presencia de elementos vinculados a las tradiciones constructivas españolas de corte renacentistas – mudéjar. Estos rasgos aparecen en las primeras casas de mampostería y tejas fabricadas a partir de 1700 – 1725 y se mantienen, en lo esencial, hasta fines del siglo XVIII hasta 1790, aproximadamente. Alrededor de los mediados de dicho siglo se incorporan elementos. 30.

(42) Capítulo II derivados del barroco. En esta etapa aparecen puertas con tallas barrocas.(García Santana, 2004) Las Galerías fueron primitivas de casas muy relevantes. Lo frecuente es que se apoyen en pies rectos de madera u horcones, rematados en zapata. 2.4.2 La casa del despegue económico. Periodo que se extiende desde fines del XVIII y se prolongan hasta los años de 1825 a 1830. Hacia la última década del siglo XVIII, aparecen formas vinculadas a un barroco tardío o un provinciano rococó, y en el que predominan temas cuyo diseño prefiere las líneas quebradas, como se observa en los aleros de tornapuntas. Las puertas con tallas rococó, con volutas y líneas quebradas, las de volutas encontradas y las llamadas alas de mariposa, se utilizaron hasta bien entrado el siglo XIX. Durante esta etapa desaparecen las molduras en bisel, caveto y cuarto de bocel y se generaliza el junquillo como elemento de destaque de las tallas decorativas. (García Santana, 2004) En el último tercio del siglo XVIII tiene lugar una especie de «andalucización» de la casa cubana. Algunos de los más connotados alarifes de la ciudad en esta etapa proceden del sur de España, tales como Francisco Ramírez de Marmoleño y Guzmán, natural de Málaga y Cristóbal Troyano, de Ronda.(García Santana, 2004) 2.4.3 La casa del florecimiento azucarero. La erección de edificios civiles como las aduanas, ayuntamientos, rentas públicas, mercados, hospitales, cárceles y otros similares, cuyos proyectos fueron por lo general realizados por ingenieros militares formados en academias, fue una de las más importantes vías de penetración del neoclasicismo. Por otra parte el crecimiento económico abrió las fronteras de la ciudad y de sus pobladores, algunos de estos educados en el seminario de San Carlos y San Ambrosio, centro de ilustración y cuna del pensamiento liberal. Una cosa y la otra están también relacionadas con el neoclasicismo, estilo de los nuevos ideales políticos de la época.. 31.

(43) Capítulo II Lo que distingue la casa del siglo XIX, es la presencia generalizada del martillo y de la galería que circunda al patio, por un costado, por dos, o por todos sus lados. La estructura de base sobre la cual se desenvuelve la casa de este período se deriva de la distribución espacial tradicional. Siempre nos encontraremos que el cuadro principal de la vivienda se formula en dos crujías paralelas a la calle, las que serán cortadas en sentido de la profundidad del solar, por otra u otras crujías, en uno o en ambos costados del patio. La distribución funcional de los espacios sufre modificaciones: la primera crujía contiene la sala y los aposentos; la segunda, en el lugar que estaba anteriormente el comedor, aparece una nueva dependencia denominada saleta, la cual desplaza el comedor hacia la galería. En los martillos, los cuartos y, al final, aparece la cocina, integrada a la vivienda como parte constitutiva de la misma. Según. casos,. pueden. aparecer. otras. dependencias. como. despensas. y. letrinas.(Entralgo Saroza, 2008) Las casas del siglo XIX remodeladas sobre antiguas o construidas de nueva planta, ofrecen diferentes versiones de fachadas: con aleros en golas, en tornapuntas o con pretiles. La combinación de un alero de tornapunta o gola con pretiles son soluciones pintorescas que alegran las calles de la ciudad. Las rejas también ofrecen diferentes alternativas por sus diferentes guardapolvos: rectos, conopiales o medio puntos, y, también, por su factura: de hierro fundido o forjado. En el primer caso, son hechas por los herreros de la localidad, en el segundo son importadas. Por lo general, están pintadas de blanco o de negro, pero hay indicios que también se utilizó el verde.(Entralgo Saroza, 2008) La decoración mural fue un recurso que ocultó la pobreza de aparejos de las viviendas. Se apoya en los límites estructurales del espacio creado por las paredes, destacando los contornos de vanos, arcos y capialzados. Imitan elementos arquitectónicos o suplen la falta de los mismos. Por lo general una gran cenefa corre a lo largo de la parte inferior de los muros y, en su encuentro con los vanos, sube a modo de recuadro.. 32.
