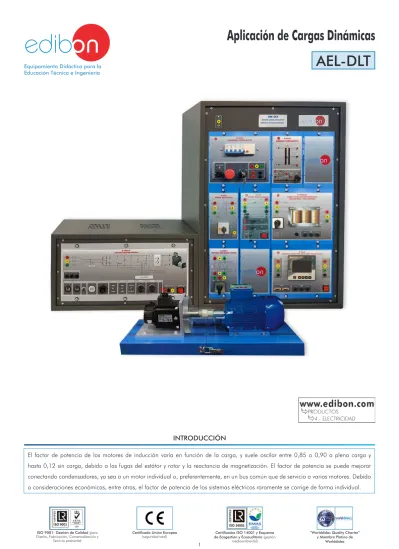

Aplicación de Cargas Dinámicas AEL-DLT
El factor de potencia de los motores de inducción varía en función de la carga, y suele oscilar entre 0,85 o 0,90 a plena carga y hasta 0,12 sin carga, debido a las fugas del estátor y rotor y la reactancia de magnetización. El factor de potencia se puede mejorar conectando condensadores, ya sea a un motor individual o, preferentemente, en un bus común que de servicio a varios motores. Debido a consideraciones económicas, entre otras, el factor de potencia de los sistemas eléctricos raramente se corrige de forma individual.
INTRODUCCIÓN
DESCRIPCIÓN GENERAL
La Aplicación de Cargas Dinámicas, “AEL-DLT”, ha sido diseñada para estudiar el comportamiento de las cargas dinámicas en el campo de los sistemas eléctricos de potencia.
La aplicación consta de un motor de inducción de jaula de ardilla el cual se utilizará como carga eléctrica dinámica. Para poder analizar su influencia en la red eléctrica, la aplicación incluye también un analizador de redes para poder visualizar los parámetros eléctricos más relevantes tales como el factor de potencia, las corrientes de línea, las potencias activa, reactiva y aparente, entre otros muchos parámetros. Dicho analizador dispone a su vez de un puerto de comunicaciones con un software propio que permitirá visualizar las formas de onda así como los parámetros eléctricos medidos.
Por otro lado, es interesante poder estudiar el tradicional método de arranque estrella/triángulo en motores de inducción mediante el módulo que se incluye en esta aplicación. De esta forma se puede observar la diferencia entre un arranque directo y un arranque más progresivo como el mencionado. Para poder realizar el arranque estrella/triángulo, la aplicación incluye también un autotransformador trifásico que permite adaptar los niveles de voltaje de la red a los adecuados para el motor de inducción. También se incluyen dos módulos de bancos de condensadores diseñados para realizar la compensación del factor de potencia de la red. Esto es necesario cuando aumenta la carga mecánica en el eje de los motores de inducción. Es entonces cuando, en las instalaciones reales, se incorporan baterías de condensadores para optimizar el factor de potencia.
Es importante remarcar que se requiere adquirir la aplicación “AEL-SERIN/CA-1KW”. Esta aplicación es fundamental para poder cargar de forma dinámica el eje del motor de inducción de jaula de ardilla. Se trata de un servomotor con su respectivo controlador que permitirá variar la carga mecánica en el eje del motor de jaula de ardilla para poder estudiar su comportamiento en todo su espectro de su curva par/velocidad. De esta forma se podrá observar la influencia de dicha carga en los parámetros eléctricos de la red que suministrará potencia al motor. Esto mismo es lo que sucede en las redes eléctricas reales a lo largo del día. Se conectan y desconectan cargas eléctricas de distintos tipos, influyendo en la curva de la demanda y también en el factor de potencia global de la red eléctrica.
Para la realización de ensayos electrodinámicos avanzados de máquinas eléctricas, se recomienda adquirir el Software de Control y Adquisición de Datos de Máquinas Eléctricas, “EM-SCADA”, junto con la aplicación “AEL-SERIN/CA-1KW”. Este software avanzado permite monitorizar las formas de onda de voltaje, corriente, par y velocidad para el estudio en profundidad de las máquinas eléctricas ensayadas.
La aplicación “AEL-DLT” incluye los siguientes elementos:
• N-ALI01. Módulo de Fuente de Alimentación Principal Industrial.
• N-EALD. Módulo Analizador de Redes Eléctricas con Osciloscopio y Adquisición de Datos.
• EMT7/1K. Motor de Jaula de Ardilla 3PH, 1 kW.
• N-ARR01. Arranque Manual Estrella-Triángulo.
• N-TRANS03. Módulo Autotransformador Trifásico 400/230 VAC, 1 kVA.
• N-MPS. Protección de Motor (1,6 A - 2,5 A).
• N-PSM. Módulo de Interruptor de Potencia.
• N-CAR19T3. Módulo de Banco de Condensadores Trifásicos Conmutables (2 unidades).
Elementos requeridos (No incluidos):
• AEL-SERIN/CA-1KW. Aplicación de Servomotor Industrial de CA de 1 kW.
• N-ALI01. Módulo de Fuente de Alimentación Principal Industrial.
• N-DMC01. Módulo de Medida de Par y Velocidad 1.
• N-SERV1K. Módulo de Servomotor de 1kW.
Elementos adicionales recomendados para aumentar la funcionalidad del “AEL-SERIN/CA-1KW” (No incluidos):
• EM-SCADA. Software de Sistema de Control y Adquisición para Datos de Máquinas Eléctricas.
La aplicación “AEL-DLT” se puede montar en rack (opción A) o carril (opción B):
Opción A:
Esta aplicación requiere los siguientes racks:
• N-RACK-A.
Opcionalmente se puede suministrar el AEL-WBR, Banco de trabajo eléctrico (rack), para colocar el/los rack/s.
Opción B:
Esta aplicación se puede montar en carril.
Opcionalmente se puede suministrar el AEL-WBC, Banco de trabajo eléctrico (carril), para montar los módulos.
ESPECIFICACIONES
La aplicación “AEL-DLT” incluye los siguientes elementos:
• N-ALI01. Módulo de Fuente de Alimentación Principal Industrial.
Voltaje de salida: 400 VAC, 3PH+N+G.
Llave extraíble ON/OFF.
Conexión de salida de voltaje:
Trifásica + Neutro: 400 VAC.
Monofásica: 230 VAC.
Cable de alimentación trifásica con enchufe IP44 3PN + E 32 A 400 V.
Magnetotérmico diferencial de 4 polos, 25 A, 30 mA CA 6 KA.
Pulsador de emergencia.
• N-EALD. Módulo Analizador de Redes Eléctricas con Osciloscopio y Adquisición de Datos.
El módulo analizador de redes permite realizar medidas, visualizar y analizar todos los parámetros eléctricos de las redes eléctricas de CA. Dispone de una pantalla LCD y unos pulsadores para la navegación por los diferentes menús. Incluye un software específico para la monitorización de curvas de voltaje y corriente, visualización de armónicos, programación de tarifas, programación de alarmas y almacenamiento de parámetros eléctricos.
Características:
Medidor de potencia trifásico multifuncional:
Voltaje trifásico y monofásico. Hasta 690 VAC L-L.
Corriente nominal de línea y neutro: 10 A.
Energía activa, reactiva y aparente.
Frecuencias compatibles: 25 Hz, 50 Hz, 60 Hz y 400 Hz.
Visualización de diagrama vectorial V-I.
Voltaje de alimentación: 85 - 265 VAC.
Control de la calidad de la energía:
Medida de armónico individuales de corriente y voltaje. Hasta el armónico 40.
Voltaje y corriente THD, TDD & K-factor.
Visualización de máximos y mínimos.
Visualización de formas de onda, 128 muestras/sec.
Eventos y almacenamiento de datos:
Analizador de armónicos:
Voltaje y corriente THD, corriente TDD y K-Factor, hasta el 40 armónico.
Espectro de armónicos de corriente y voltaje y ángulos.
Programación de tarifas:
Class 0.5S IEC 62053 - 22, potencia activa y reactiva en cuatro cuadrantes.
Medida de las energías activas, reactivas y aparentes trifásicas totales y por fase.
Tiempo de uso, cuatro registros de energía/demanda de tarifas totales.
Ocho tarifas, cuatro estaciones, cuatro tipos de días.
Informe diario automático de máximos y mínimos de energía consumida.
Comunicaciones:
Protocolo de comunicaciones Modbus TCP con interfaz Ethernet.
• EMT7/1K. Motor de Jaula de Ardilla 3PH, 1 kW.
Potencia nominal: 1100 W.
Voltaje nominal: 3 x 230/400 VAC Δ/Y.
Frecuencia: 50/60 Hz.
Número de polos: 2.
RPM: 2730 r.p.m.
Corriente nominal: 2,52/1,45 A.
N-EALD N-ALI01
EMT7/1K
Especificaciones
• N-ARR01. Arranque Manual Estrella-Triángulo.
Voltaje nominal: 400 VAC.
Tres terminales de entrada para la conexión del suministro de energía.
Seis terminales de salida para la conexión del motor.
Corriente máxima de los contactos: 10 A.
Conmutador de tres posiciones estrella-triángulo:
0: Circuito abierto.
Y: Conexión estrella.
Δ: Conexión triángulo.
• N-TRANS03. Módulo Autotransformador Trifásico 400/230 VAC, 1kVA.
Autotransformador trifásico.
Voltaje de entrada: 400 VAC (3PH).
Voltaje de salida: 3 x 230 VAC (3PH+N).
Potencia nominal: 1 kVA.
Interruptor trifásico ON/OFF.
Fusibles: 3 x 5 A.
• N-MPS. Protección de Motor (1,6 A - 2,5 A).
Conmutador ON/OFF.
Corriente térmica límite:
Desde 1,6 A - 2,5 A.
Terminales de potencia de entrada:
Conexiones de entrada de potencia: L1, L2, L3.
Terminales de potencia de salida:
Conexiones de salida de potencia: L1, L2, L3.
• N-PSM. Módulo de Interruptor de Potencia.
Tensión nominal de los terminales de potencia: 400 VAC+N.
Frecuencia: 50/60 Hz.
Tensión de control: 24 VCC.
Corriente nominal: 15 A.
Funciones: dos interruptores y control remoto para apagar el relé.
Contactos:
4 x contactos normalmente abiertos.
1 x contacto auxiliar normalmente abierto.
1 x contacto auxiliar normalmente cerrado.
• N-CAR19T3. Módulo de Banco de Condensadores Trifásicos Conmutables (2 unidades).
Interruptor ON/OFF.
3 x interruptores manuales para conectar y desconectar los condensadores.
4 x terminales de entrada de voltaje: 400 VAC+N.
Capacitores: 3 x (3 x 7) μF.
Tres indicadores LED.
N-TRANS03
N-MPS
N-PSM N-ARR01
N-CAR19T3
Especificaciones Elementos requeridos (No incluidos):
• AEL-SERIN/CA-1KW. Aplicación de Servomotor Industrial de CA de 1 kW.
• N-ALI01. Módulo de Fuente de Alimentación Principal Industrial.
Voltaje de salida: 400 VAC, 3PH+N+G.
Llave extraíble ON/OFF.
Conexión de salida de voltaje:
Trifásica + Neutro: 400 VAC.
Monofásica: 230 VAC.
Cable de alimentación trifásica con enchufe IP44 3PN + E 32 A 400 V.
Magnetotérmico diferencial de 4 polos, 25 A, 30 mA CA 6 KA.
Pulsador de emergencia.
• N-DMC01. Módulo de Medida de Par y Velocidad 1.
Medidor digital de par:
Conector de señal de par.
Contacto auxiliar NO.
Medidor digital de velocidad:
Conector de señal de velocidad.
Contacto auxiliar NO.
Protección IP66.
• N-SERV1K. Módulo de Servomotor de 1kW.
Régimen de operación dinámica y estática en cuatro cuadrantes.
Señales de velocidad y par.
Terminales de alimentación: 3 x 400 VAC.
Frecuencia: 50/60 Hz.
Potencia nominal: 1 kW.
Potencia máxima: 3 kW.
Velocidad máxima: 5000 r.p.m.
Par nominal: 3,18 Nm.
Par máximo: 9,55 Nm.
Control de temperatura.
Potenciómetro de control de velocidad.
Potenciómetro de control del par.
Interruptor de selección de modo de operación: control de par/velocidad.
Interruptor de inversión de giro del motor.
AEL-SERIN/CA-1KW
Cables y accesorios, para un funcionamiento normal.
Manuales:
Este equipo se suministra con los siguientes manuales: Servicios requeridos, Montaje e Instalación, Puesta en marcha, Seguridad Mantenimiento y manual de Prácticas.
Elementos adicionales recomendados para aumentar la funcionalidad del “AEL-SERIN/CA-1KW” (No incluidos):
• EM-SCADA. Software de Sistema de Control y Adquisición de Datos de Máquinas Eléctricas.
Tensión de alimentación: 230 VAC.
Señales de entrada:
Señal de corriente (x2).
Señal de corriente RMS (x2).
Señal de tensión (x2).
Señal de tensión RMS (x2).
Señal de par y velocidad.
Señales de salidas:
Señal de control del par para el servomotor.
Señal de control de velocidad para el servomotor.
Los tres softwares forman parte del sistema SCADA.
Compatible con los sistemas operativos Windows actuales. Simulación gráfica e intuitiva del proceso en la pantalla. Compatible con los estándares de la industria.
Registro y visualización de todas las variables del proceso de forma automática y simultánea.
Software flexible, abierto y multi-control, desarrollado con sistemas gráficos actuales de ventanas, actuando sobre todos los parámetros del proceso simultáneamente.
Manejo, manipulación, comparación y almacenamiento de los datos.
Permite la representación gráfica en tiempo real.
Análisis comparativo de los datos obtenidos, posterior al proceso y modificación de las condiciones durante el proceso.
Este equipo permite que los 30 alumnos de la clase puedan visualizar simultáneamente todos los resultados y la manipulación del equipo durante el proceso usando un proyector o una pizarra electrónica.
• Todos los cables necesarios para realizar los ejercicios de prácticas están incluidos.
Especificaciones
EM-SCADA
EJERCICIOS Y POSIBILIDADES PRÁCTICAS
1.- Estudio del arranque directo del motor de inducción y lainfluencia en los parámetros eléctricos de la red.
2.- Estudio del arranque estrella/triángulo con autotransformador del motor de inducción y la influencia en los parámetros eléctricos de la red.
3.- Medidas de las potencias activa, reactiva y aparente mediante el analizador de redes para el análisis del comportamiento del motor de inducción.
4.- Estudio de la compensación del factor de potencia durante el funcionamiento del motor de inducción mediante la conexión de baterías de condensadores.
5.- Estudio de la influencia de la variación del par de frenado del servomotor en el motor de inducción.
Ejercicios prácticos con el software recomendado, “EM-SCADA”:
6.- Monitorización en tiempo real del par.
7.- Monitorización en tiempo real de la velocidad.
8.- Monitorización en tiempo real de los valores RMS de corriente y tensión.
9.- Monitorización en tiempo real de las formas de onda de corriente y tensión.
10.- Estudio electrodinámico avanzado del motor.
11.- Ensayo de frenado automático y monitorización en tiempo real de los resultados.
12.- Obtención de las curvas características de la máquina (par- velocidad, par-corriente etc).
13.- Almacenamiento y comparación de los resultados obtenidos.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
AEL-DLT:
- Dimensiones: 640 x 320 x 920 mm aprox.
- Peso: 35 Kg aprox.
DIMENSIONES Y PESOS
- Suministro eléctrico: trifásico, 380 VAC – 400 VAC/50 Hz o190 VAC – 240 VAC/60 Hz, 2 kW.
SERVICIOS REQUERIDOS
- AEL-SERIN/CA-1KW. Aplicación de Servomotor Industrial de CA de 1 kW.
ELEMENTOS REQUERIDOS (No incluidos)
ALGUNOS RESULTADOS REALES OBTENIDOS DESDE ESTE EQUIPO
Representación gráfica de la forma de onda de las corrientes y tensiones medidas en tiempo real por el analizador, mostrando los ángulos de desfase, máximos, mínimos y eficaces (RMS), y los fasores correspondientes a dichos parámetros eléctricos.
Representación gráfica y tabla de datos del espectro armónico del parámetro seleccionado y medido en tiempo real por el analizador.
PANTALLA PRINCIPAL EM-SCADA
(RECOMENDADO)Menú principal. Puesta en marcha, parada, ver datos, guardar datos y salir.
Medidas de tensiones y corrientes RMS. Muestra los valores eficaces de las corrientes y tensiones medidas en tiempo real.
Medidas de tensiones y corrientes reales. Muestra los valores exactos de las corrientes y tensiones medidas en tiempo real.
Medidas de par y velocidad. Muestra los valores de par y velocidad de la máquina eléctrica en tiempo real.
Interruptor de aviso de interfaz conectada. El piloto en verde indica el correcto funcionamiento de la caja-interfaz de control.
Interruptor de control SCADA. Para activar el control de los actuadores desde el software.
Botón de parada de emergencia.
Actuador de velocidad. Para establecer el valor deseado de la velocidad deseada a través del potenciómetro o del valor exacto.
Actuador de par. Para establecer el valor deseado del par a través del potenciómetro o del valor exacto.
Selector de pantallas.
I 2 3 4 5 6 7 8 9 10
Representación de la gráfica señal frente a tiempo del valor eficaz (RMS) de la corriente de arranque del motor trifásico asíncrono de jaula de ardilla para el 10%, 20% y 30% de par de frenado.
Selector de tipo de gráfica. Simple o superposición de varias señales.
Selector de parámetros. Permite seleccionar los parámetros que se desean visualizar y la configuración para la visualización de éstos.
Corriente de arranque con 10% de par de frenado.
Corriente de arranque con 20% de par de frenado.
Corriente de arranque con 30% de par de frenado.
I 2 3 4 5
I 2 3 4
Selector de señal de los ejes. Permite seleccionar el parámetro que se desea monitorizar en cada eje.
Selector de tipo de gráfica.
Adquirir puntos. Permite adquirir en la gráfica el punto correspondiente al momento en el que se pulsa.
Guardar los puntos adquiridos. Permite guardar los puntos adquiridos, que empezarán a eliminarse automáticamente después de las 500 muestras.
Representación de la curva par-velocidad del motor trifásico asíncrono de jaula de ardilla.
ALGUNOS RESULTADOS DE ENSAYOS CON EL EM-SCADA (RECOMENDADO)
Visualización y representación de datos almacenados.
Selector de parámetros. Permite elegir los parámetros cuyas formas de onda se quieren visualizar.
I
Algunos resultados de ensayos con el EM-SCADA (recomendado)
Representación de la gráfica de forma de onda de los voltajes medidas por la interfaz en tiempo real.
Representación de la gráfica de forma de onda de las corrientes medidas por la interfaz en tiempo real.
Representación de la curva par-velocidad del test de frenado manual con el motor trifásico asíncrono de dos velocidades, primera velocidad (1500 r.p.m). Se puede apreciar la velocidad nominal del motor y el par máximo, así como el frenado total del motor.
Algunos resultados de ensayos con el EM-SCADA (recomendado)
Selector de señal de los ejes. Permite seleccionar el parámetro que se desea monitorizar en cada eje.
Run. Permite iniciar el test de frenado manual.
I 2
Representación de la curva par-velocidad del test de frenado manual con el motor monofásico con condensador de arranque y funcionamiento. Se puede apreciar la velocidad nominal del motor y el punto de operación del condensador, así como el frenado total del motor.
Resultados obtenidos del test de frenado automático con el motor trifásico asíncrono de jaula de ardilla con conexión en triángulo, de 0 a 100%
y con rampa de frenado exponencial. Se puede apreciar la velocidad nominal del motor y cómo la rampa de frenado exponencial no es suficiente para el frenado total del motor.
Algunos resultados de ensayos con el EM-SCADA (recomendado)
I 2 3 4
Selector de señal de los ejes. Permite seleccionar el parámetro que se desea monitorizar en cada eje.
Selector de tipo de test. Permite seleccionar el tipo de test de frenado automático a realizar: rampa lineal, rampa constante o rampa exponencial.
Prueba de inicio.
Guardar datos. Permite guardar los resultados obtenidos.
Comparar datos. Permite comparar en una misma gráfica hasta tres test distintos, para lo que el usuario debe haber guardado estos resultados previamente.
Tiempo del test. Permite seleccionar la duración del test a realizar.
Puntos. Muestra el número de puntos que definirán la gráfica resultante.
Punto de inicio. Permite seleccionar (porcentualmente) el punto de inicio del test a realizar.
Punto final. Permite seleccionar (porcentualmente) el punto final del test a realizar.
5 6 7 8 9
Resultados obtenidos del test de frenado automático con el motor trifásico asíncrono de jaula de ardilla con conexión en triángulo, de 0 a 100% y con rampa de frenado lineal. Se puede apreciar la velocidad nominal del motor, par máximo y cómo el motor llega a frenarse por completo.
Resultados obtenidos para la prueba de frenado automático con el motor asíncrono trifásico de jaula de ardilla, con arranque estrella-triángulo, de 0 a 80% y con rampa de frenado lineal. Se puede apreciar el punto de funcionamiento del condensador, así como la velocidad nominal del motor y su frenado completo.
Algunos resultados de ensayos con el EM-SCADA (recomendado)
Resultados obtenidos para la prueba de frenado automático con el motor asíncrono monofásico con condensador de arranque y de funcionamiento, de 0 a 100% y con rampa de frenado lineal. Se puede apreciar el punto de funcionamiento del condensador y los efectos en los parámetros de la máquina, así como la velocidad nominal del motor y su parada completa.
Comparación de dos test realizados y almacenados previamente.
Algunos resultados de ensayos con el EM-SCADA (recomendado)
AEL-DLT/ICAI. Software de Enseñanza Asistida desde Computador de Modo Interactivo:
No hay conexión física entre el equipo y el computador (PC), este completo paquete de software consta del Software del Instructor (Software de Gestión de Aulas de EDIBON -ECM- SOF) totalmente integrado con el Software del Alumno (Software de Formación de EDIBON -ESL-SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos.
ECM-SOF. Pantalla Principal del Software de Gestión de Aulas de EDIBON (Software del Instructor)
ETTE. Aplicación de Test y Exámenes de EDIBON - Pantalla Principal con Preguntas de Resultado Numérico
ERS. Aplicación de Resultados y Estadísticas de EDIBON - Histograma de Resultados del Alumno ECAL. Aplicación de Cálculos de EDIBON - Pantalla del
Editor de Fórmulas
Características innovadoras:
• Gestión de base de datos de usuarios.
• Administración y asignación de grupos de trabajo, tares y sesiones de formación.
• Creación e integración de ejercicios prácticos y recursos multimedia.
• Diseño a medida de métodos de evaluación.
• Creación y asignación de fórmulas y ecuaciones.
• Motor de resolución de sistemas de ecuaciones.
• Contenidos actualizables.
• Generación de informes, monitorización de la evolución del usuario y estadísticas.
- ECM-SOF. Software de Gestión de Aulas de EDIBON (Software del Instructor).
ECM-SOF es la aplicación que permite al instructor registrar a los alumnos, administrar y asignar tareas para los grupos de trabajo, crear contenido propio para realizar ejercicios prácticos, elegir uno de los métodos de evaluación para comprobar los conocimientos del alumno y monitorizar la evolución relacionada con las tareas planificadas para alumnos individuales, grupos de trabajo, equipos, etc... de manera que el profesor puede saber en tiempo real el nivel de comprensión de cualquier alumno en el aula.
Software del Instructor
Opcional
C/ Julio Cervera, 10-12-14. Móstoles Tecnológico.
28935 MÓSTOLES. (Madrid). ESPAÑA - SPAIN.
Tel.: 34-91-6199363 Fax: 34-91-6198647
E-mail: [email protected] Web: www.edibon.com
*
Edición:
Fecha: Mayo/2021
Especificaciones sujetas a cambio sin previo aviso, debido a la conveniencia de mejoras del producto.
REPRESENTANTE:
Para más información ver el catálogo de ICAI. Pulsar en el siguiente link:
https://www.edibon.com/es/software-interactivo-para- ensenanza-asistida-desde-computador/catalogo Características innovadoras:
• Acceso y autorregistro del alumno.
• Comprobación de tareas existentes y monitorización.
• Contenidos por defecto y tareas programadas disponibles para su uso desde la primera sesión.
• Realización de ejercicios prácticos siguiendo el manual facilitado por EDIBON.
• Métodos de evaluación para poner a prueba sus conocimientos y su evolución.
• Autocorrección de los tests.
• Realización de cálculos y gráficas.
• Motor de resolución de sistemas de ecuaciones.
• Informes imprimibles y seguimiento del progreso del usuario.
• Recursos multimedia auxiliares.
ESL-SOF. Pantalla Principal del Software de Formación de EDIBON (Software del Alumno)
ERS. Aplicación de Resultados y Estadísticas de EDIBON - Explicación de una pregunta
ECAL. Pantalla Principal de la Aplicación de Cálculos de EDIBON EPE. Pantalla Principal de la Aplicación de Prácticas de EDIBON
- ESL-SOF. Software de Formación de EDIBON (Software del Alumno).
ESL-SOF es la aplicación dirigida a los alumnos que les ayuda a comprender conceptos teóricos mediante ejercicios prácticos y pone a prueba su conocimiento y evolución mediante la realización de tests y cálculos, además de los recursos multimedia. EDIBON proporciona tareas planificadas por defecto y un grupo de trabajo abierto para que los alumnos comiencen a trabajar desde la primera sesión. Los informes y estadísticas disponibles permiten conocer su evolución en cualquier momento, así como las explicaciones de cada ejercicio para reforzar los conocimientos técnicos adquiridos en la teoría.
Opcional Software del Alumno
ED01/21
