Sistema Web para la gestión de la información y control de ventas en INPUD

Texto completo

(1)1. Título del trabajo: “Sistema web para la gestión de la información y control de ventas en INPUD” Autores del trabajo: Elianis López Medina Tutores del trabajo: Ing. Dianelis García Llerena MsC. Juan Luis García Mendoza. , Junio,2018.

(2) 2. Este documento es Propiedad Patrimonial de la Universidad Central “Marta Abreu” de Las Villas, y se encuentra depositado en los fondos de la Biblioteca Universitaria “Chiqui Gómez Lubian” subordinada a la Dirección de Información Científico Técnica de la mencionada casa de altos estudios. Se autoriza su utilización bajo la licencia siguiente: Atribución- No Comercial- Compartir Igual. Para cualquier información contacte con: Dirección de Información Científico Técnica. Universidad Central “Marta Abreu” de Las Villas. Carretera a Camajuaní. Km 5½. Santa Clara. Villa Clara. Cuba. CP. 54 830 Teléfonos.: +53 01 42281503-1419.

(3) 3. Pensamiento. El hombre debe transformarse al mismo tiempo que la producción progresa, no realizaríamos una tarea adecuada si fuéramos tan solo productores de artículos, de materias primas y no fuéramos al mismo tiempo productores de hombres. Ernesto Che Guevara.

(4) 4. Dedicatoria. A mis padres, por su incondicional apoyo y su constante preocupación por mí. A mi hermano y mi novio, por confiar siempre en mí y apoyarme en todo momento..

(5) 5. Agradecimientos. A toda mi familia, en especial a mis padres, mi hermano, mi novio y mis abuelas que tanto me han apoyado y se han preocupado por mis estudios. A Ailin y Yoelvys, por su apoyo durante la realización de la tesis. A mis tutores Dianelis y Juan Luis, por hacerse responsable de mí y guiarme en la realización de este trabajo. A Liana por brindarme siempre su ayuda cada vez que la necesité. A mis amigos del aula que me ayudaron a lo largo de toda la carrera para poder llegar hasta aquí. A todos aquellos que me han apoyado y han permanecido junto a mi durante toda la carrera. y han hecho posible que llegara hasta aquí..

(6) 6. Resumen La Industria Nacional Productora de Utensilios Domésticos del municipio de Santa Clara cuenta con 13 unidades empresariales de base y tiene como misión la producción y comercialización de utensilios domésticos para el hogar. Esta industria actualmente realiza la gestión de la información relacionada con las ventas de manera manual mediante documentos Excel. Esto trae consigo diversos problemas de calidad de datos, así como demora en la obtención de reportes relacionados con las ventas que realiza cada Unidad Básica Empresarial. Además, provoca que la gestión de las ventas no se realice de manera eficiente. Es por ello que el objetivo del presente trabajo es desarrollar un sitio web para la gestión de la información y el control de ventas en esta industria utilizando el framework Symfony. Como resultado principal se obtuvo un sitio web que permitió la gestión de las ventas y elevó la calidad, rapidez y confiabilidad en el manejo de dicha información disminuyendo los errores que actualmente se cometen. Entre las principales funcionalidades que tiene el sistema web se encuentra la gestión de los productos fabricados por la empresa, así como el control de sus ventas..

(7) 7. Abstract The national industry of domestic products of Santa Clara municipality has 13 basic business units and has as a purpose, the production and commercialization of domestic utensils for the household. Actually, this industry makes the managing of the information related to manual sales by means of Excel documents, having as result problems in the data’s quality, as well as delaying in obtaining reports related to sales in each basic business unit. In addition, it causes that the managing of sales is not carried out efficiently. For this reason, the objective of this work is to develop a web site for the managing of the information and the control of sales in the industry using the symfony framework. As the main result, we obtained a web site that allowed the managing of sales and encreased the quality, rapidness and reliability in the managing of the information reducing errors that are commonly committed. Among the principal functions that has the web system is the managing of the manufactured products by the company; as well as the control of its sales..

(8) 8. Tabla de Contenidos. Contenido INTRODUCCIÓN ................................................................................................................................... 1 Capítulo 1: Fundamentación Teórica ....................................................................................................... 5 1.1 Objetivos estratégicos de la empresa ............................................................................................. 5 1.2 Objeto de estudio ........................................................................................................................... 5 1.2.1 Aspectos más significativos sobre el control de ventas. ......................................................... 6 1.2.2 Análisis crítico de la ejecución de los procesos...................................................................... 8 1.2.3 Procesos objeto de automatización ......................................................................................... 9 1.3 Tendencias y tecnologías actuales ................................................................................................. 9 1.3.1 Metodología de desarrollo Proceso Racional Unificado ........................................................ 9 1.3.2 Software libre ....................................................................................................................... 10 1.3.3 Aplicaciones Web ................................................................................................................. 11 1.3.4 HTML y CCS ....................................................................................................................... 11 1.3.5 JavaScript ............................................................................................................................. 12 1.3.6 Bibliotecas Boostrap y JQuery ............................................................................................. 12 1.3.7 Lenguaje de Programación PHP ........................................................................................... 13 1.3.8 Sistema Gestor de Base de Datos PostgresSQL ................................................................... 14 1.4 Conclusiones parciales ................................................................................................................. 15 Capítulo 2: Modelo del Negocio y Requisitos ....................................................................................... 16.

(9) 9. 2.1 Modelo del negocio actual ........................................................................................................... 16 2.2 Reglas del negocio a considerar ................................................................................................... 16 2.3 Actores del negocio ..................................................................................................................... 17 2.4 Diagrama de casos de uso del negocio ........................................................................................ 17 2.5 Trabajadores del Negocio ............................................................................................................ 18 2.6 Actores del sistema a automatizar................................................................................................ 18 2.7 Diagrama de Casos de Uso del Sistema ....................................................................................... 19 2.8 Requisitos funcionales ................................................................................................................. 20 2.9 Requisitos no funcionales ............................................................................................................ 21 2.10 Descripción de los casos de uso ................................................................................................. 21 2.11 Planificación de estimación ....................................................................................................... 28 2.12. Conclusiones Parciales ........................................................................................................... 33. Capítulo 3: Descripción de la propuesta de solución ............................................................................. 34 3.1 Diseño de la base de datos ........................................................................................................... 34 3.1.1 Modelo conceptual de datos ................................................................................................. 34 3.1.2 Modelo físico de datos.......................................................................................................... 35 3.2. Arquitectura del sistema ......................................................................................................... 35. 3.3 Diagrama de clases de diseño ...................................................................................................... 36 3.4 Diagrama de secuencia ................................................................................................................ 38 3.5 Tratamiento de errores ................................................................................................................. 40 3.6 Diagrama de componentes ........................................................................................................... 42 3.7 Diagrama de despliegue ............................................................................................................... 44 3.8 Sitio Web para la gestión de la información y el control de ventas ............................................. 44 3.9 Conclusiones Parciales................................................................................................................. 47 Capítulo 4: Pruebas de análisis y factibilidad ........................................................................................ 48 4.1 Pruebas de Caja Negra ................................................................................................................. 48.

(10) 10. 4.2 Plan de pruebas de rendimiento ................................................................................................... 53 4.2.1 Prueba de carga..................................................................................................................... 53 4.2.2 Pruebas de stress ................................................................................................................... 54 4.2.3 Pruebas de resistencia (SOAK) ............................................................................................ 55 4.3 Conclusiones parciales ................................................................................................................. 56 Conclusiones .......................................................................................................................................... 57 Recomendaciones ................................................................................................................................... 58 Referencias bibliográficas ...................................................................................................................... 76.

(11) 11. Lista de Figuras Figura 1:Modelo del Negocio Actual. .................................................................................................... 16 Figura 2: Diagrama de Casos de Uso del Negocio. ................................................................................ 18 Figura 3: Diagrama de Casos de Uso del Sistema.................................................................................. 20 Figura 4: Modelo conceptual de datos. ................................................................................................. 35 Figura 5: Modelo físico de datos. ........................................................................................................... 35 Figura 6 : Patrón Modelo-Vista-Controlador (Cosmin, 2016). .............................................................. 36 Figura 7: Diagrama de Clases de Diseño - Gestionar Productos............................................................ 37 Figura 8: Diagrama de Clases de Diseño - Gestionar Ventas por UEB.................................................. 38 Figura 9 : Diagrama de Secuencia – Gestionar Productos: Adicionar Producto. ................................... 39 Figura 10: Diagrama de Secuencia –Realizar Ventas por UEB : Adicionar Venta. ................................ 40 Figura 11: Formulario para Adicionar-Modificar un Trabajador............................................................ 41 Figura 12: Formulario para Adicionar-Modificar un Trabajador. .......................................................... 42 Figura 13: Diagrama de Componentes- Gestionar Ventas por UEB. ..................................................... 43 Figura 14: Diagrama de Componentes- Gestionar Productos. ............................................................... 43 Figura 15: Diagrama de Despliegue. ...................................................................................................... 44 Figura 16: Pantalla Principal .................................................................................................................. 45 Figura 17: Galería con las características principales de cada producto. ............................................... 45 Figura 18: Reporte que muestra las ventas por UEB. ............................................................................ 46 Figura 19: Reporte que muestra las ventas por monedas. ...................................................................... 47 Figura 20: Formulario de Adicionar/Modificar Trabajador. ................................................................... 48 Figura 21: Resultado de la introducción de valores válidos en el formulario Adicionar Trabajador. .... 49 Figura 22: Resultado de la introducción del valor no valido “280” en el campo CI y dejar el campo Nombre en blanco. ................................................................................................................................. 50 Figura 23: Resultado de la introducción del valor no valido “%dx” en el campo Nombre. .................. 50 Figura 24: Formulario de Adicionar/Modificar Producto. ..................................................................... 51 Figura 25: Resultado de la introducción de valores válidos en el formulario Adicionar Producto. ....... 52 Figura 26: Resultado de la introducción de dejar campos en blanco en el formulario Adicionar Producto. ................................................................................................................................................ 53 Figura 27: Prueba de Carga .................................................................................................................... 54 Figura 28: Prueba de Stress .................................................................................................................... 55 Figura 29: Prueba de Resistencia ........................................................................................................... 56.

(12) 12. Lista de Tablas Tabla 1: Principales productos en RUP (Martínez and Martínez, 2014)................................................ 10 Tabla 2: Actores del negocio .................................................................................................................. 17 Tabla 3: Trabajadores del negocio .......................................................................................................... 18 Tabla 4: Actores del Sistema .................................................................................................................. 19 Tabla 5: Requisitos Funcionales ............................................................................................................. 20 Tabla 6: Descripción del caso de Uso Gestionar Producto..................................................................... 21 Tabla 7: Descripción del Caso de Uso Realizar ventas por UEB ........................................................... 25 Tabla 8: Complejidad de los Actores...................................................................................................... 29 Tabla 9: Complejidad de los CU ............................................................................................................ 29 Tabla 10: Factores de complejidad técnica............................................................................................. 30 Tabla 11: Factores de ambiente o entorno .............................................................................................. 31 Tabla 12: Esfuerzo total de desarrollo del proyecto ............................................................................... 32 Tabla 13: Clases para la validación del formulario adicionar trabajador. .............................................. 49 Tabla 14: Ejemplo de valores válidos para el formulario Adicionar Trabajador. ................................... 49 Tabla 15: Clases para la validación del formulario adicionar producto. ................................................ 51 Tabla 16: Ejemplo de valores válidos para el formulario Adicionar Producto. ...................................... 52.

(13) 1. INTRODUCCIÓN Las Tecnologías de la Información y la Comunicación (TIC) conforman el conjunto de recursos necesarios para manipular la información: los ordenadores, los programas informáticos y las redes necesarias para convertirla, almacenarla, administrarla, transmitirla y encontrarla (RAMOS, 2011). El impacto que ha tenido en el mundo el uso de las TIC desde su surgimiento en el pasado siglo, ha marcado un trascendental cambio en la sociedad. Esto ha jugado un papel fundamental en la divulgación de información lo que ha provocado que esté al alcance de casi todas las personas en el mundo en cuestión de poco tiempo Con el desarrollo de Internet se ha logrado que las personas puedan acceder a la información desde sus hogares, centros de trabajo o cualquier parte del mundo. Esto unido a la digitalización de la información facilita el almacenamiento de la misma de una forma rápida, segura y compacta (ACN, 2016). Desde hace varios años nuestro país ha comenzado el proceso de informatización de la sociedad. A fines de 1962 el entonces Ministro de Industria Ernesto Che Guevara creó un grupo que se encargaría de investigar sobre los adelantos de la computación en el mundo. A raíz de esto, surge el Centro de Investigaciones Digitales (CIDID), donde se ensamblaron las computadoras CID 201-A y CID 300, las cuales se utilizaron en los centros de cálculo y universidades. En la actualidad este proceso de informatización ha ido en aumento a partir de la utilización de Internet en función del desarrollo social, involucrando así, los niveles sociales e institucionales del país posibilitando el fácil manejo de la información de los procesos empresariales (Alonso, 2013). Además, se ha introducido paulatinamente el uso de las TIC para dar ayuda al cumplimiento de las principales tareas de las organizaciones. Muchas de las actividades que anteriormente eran realizadas de forma manual, ahora se ven apoyadas o sustituidas por aplicaciones informáticas (ACN, 2016). Las tecnologías web son unos de los recursos tecnológicos populares de uso frecuente debido a que permiten una comunicación activa entre el usuario y la información. Esto propicia que el usuario acceda a los datos de modo interactivo, gracias a que la página responderá a cada una de sus acciones (Mark Safronov, J.W., 2014). Las aplicaciones web generan dinámicamente una serie de páginas en formato estándar HTML o XHTML, que los navegadores web comunes soportan. Además, se utilizan lenguajes interpretados del lado del cliente, tales como r (Contreras Castañeda, 2016)..

(14) 2. Generalmente cada página web se envía al cliente como un documento estático, pero la secuencia de páginas ofrece al usuario una experiencia interactiva (Eguiluz, 2013). Durante la sesión, el navegador interpreta y permite presentar pantallas e interactuar con los usuarios a través de los mismos navegadores que utilizan para acceder a sitios de Internet. El acceso se puede realizar desde cualquier computadora y sistema operativo, solo es necesario una computadora conectada a la red donde se encuentra instalado el sistema (Villoria, 2009). La Empresa Industrial Productora de Utensilios Domésticos en su forma abreviada INPUD perteneciente al Ministerio de la Industria (MINDUS), fue fundada por el Comandante Ernesto “Che” Guevara el 24 de julio de 1964 marcando junto con otras empresas del país el inicio de la industrialización en nuestra patria. Esto ha sido posible por las profundas transformaciones económicas, políticas y sociales, que se crearon después del triunfo revolucionario. La empresa posee un colectivo de trabajadores que garantizan el crecimiento sostenido de la productividad y la calidad de sus producciones. Además, se encuentra predestinada por un sistema de orientación y satisfacción al cliente, por lo que el objeto social de la entidad según la Resolución No. 293/2014 de fecha 20 de marzo de 2014, dictada por el Ministerio de Economía y Planificación es: “Producir y comercializar artículos domésticos y de uso industrial, herramentales, equipos electrodomésticos y sus accesorios, envases y artículos plásticos, productos plásticos desechables, material para instalaciones eléctricas, luminarias, piezas fundidas de metales no ferrosos, producciones especializadas para la infraestructura y la gastronomía del turismo, así como piezas de repuestos de sus producciones”. Ubicada en la región central del país, en la ciudad de Santa Clara, provincia de Villa Clara, ocupando alrededor de 268 mil metros cuadrados en toda su extensión y de estos 64 mil techados, ha presentado un desarrollo ascendente durante todos estos años (Palacio Manso, 2010). En la empresa uno de los procesos fundamentales es el control de las ventas, el cual se realiza a través de dos procedimientos llamados “Ventas” y “Comunicación y Satisfacción del cliente” que involucra el llenado de los modelos M(P04-1) y M(P04-2). El procedimiento “Ventas” está compuesto por 14 subprocesos el cuál presenta un gran volumen de información (Yanes, 2017). Teniendo en cuenta lo antes descrito surge la problemática siguiente: Actualmente la empresa no posee ningún sistema web informativo que sea capaz de monitorear el estado las ventas. Estas se registran en un documento Excel lo que provoca un retraso en la gestión de la información y errores en su manipulación, debido a la complejidad de la misma. De igual manera, se hace difícil el acceso desde las diferentes oficinas del departamento de Comercial a la información lo cual dificulta la confiabilidad e integridad de los datos. Debido a lo anterior se hace necesario crear un.

(15) 3. sitio web que permita una mejor organización del trabajo, mayor rapidez y eficiencia en los procesos que se llevan a cabo y donde los usuarios pueden interactuar fácilmente con la información empresarial, lo que influye directamente en el cumplimiento de los objetivos de la empresa. Para dar solución a la problemática anterior se propone como objetivo general: Desarrollar un sitio web para la gestión de la información y el control de ventas en el INPUD utilizando el framework Symfony. A partir del objetivo general descrito anteriormente, se definen los siguientes objetivos específicos: 1. Definir las funcionalidades del sitio web para la gestión de la información y el control de ventas. 2. Diseñar la base de datos para que permita el control de la información referente a la empresa. 3. Implementar el sitio web incluyendo cada una de las funcionalidades del sistema. 4. Validar el software mediante pruebas de caja negra y de rendimiento garantizando la confiabilidad de los resultados. Justificación En el INPUD se gestiona la información y monitorea el estado de las ventas de manera manual mediante un documento Excel lo cual dificulta su manejo. En esta investigación se pretende facilitar la organización y manejo de la información mediante un sitio web que responda a las necesidades de dicha empresa. Estructura de Documento: El trabajo consta de cuatro capítulos estructurados de la siguiente manera: En el Capítulo 1 se tratan los aspectos más generales relacionados con el proceso de ventas.. Además, se abordan elementos relacionados con el uso de las tecnologías y herramientas utilizadas en el desarrollo del sistema. En el Capítulo 2 se abordan aspectos relacionados al modelado del negocio. Se identifican reglas de negocio, requisitos funcionales y no funcionales, así como la selección de los Casos de Uso del Negocio (CUN) más significativos. En el Capítulo 3 se describe la propuesta de diseño del software y su implementación, que da solución a los objetivos planteados anteriormente. Además, se muestran diferentes vistas como la arquitectura del sistema, las clases de diseño y el diseño de la base de datos..

(16) 4. En el Capítulo 4 se describe la estrategia de pruebas a realizar y se muestran los resultados de las mismas aplicadas a la herramienta informática desarrollada, con el objetivo de validar sus funcionalidades..

(17) 5. Capítulo 1: Fundamentación Teórica En el presente capítulo se describe el proceso de ventas así como las tecnologías y herramientas utilizadas en el desarrollo del sistema. 1.1 Objetivos estratégicos de la empresa El INPUD tiene como misión producir y comercializar artículos domésticos y de uso industrial, herramentales, equipos electrodomésticos y sus accesorios, envases y artículos plásticos, productos plásticos desechables, material para instalaciones eléctricas, luminarias, piezas fundidas de metales no ferrosos, producciones especializadas para la infraestructura, la gastronomía del turismo y servicios diversos, así como piezas de repuesto de sus producciones. Esta empresa cuenta con la tecnología y un personal experimentado que les permita alcanzar estándares de calidad aceptados por el mercado. Además, en dicho centro se trabaja por afianzar su presencia en el hogar cubano a través de su inserción en los programas dirigidos a mejorar la calidad de vida de la sociedad, mediante ventas a Tiendas Recaudadoras de Divisas (TRD) y otros sectores del mercado, impulsando la sustitución de importaciones y aumentando la competitividad en el mercado nacional y para la exportación. Hoy en día el INPUD es una empresa ampliamente conocida, que se ha ganado un lugar relevante en los hogares cubanos. Además, es líder en la producción de artículos domésticos y herramientas especiales en el país (Yanes, 2017). 1.2 Objeto de estudio La empresa está estructurada en la actualidad por Unidades Estructurales Básicas (UEB) 7 productivas, 6 de Servicio y 3 Áreas de Regulación y Control que rectoran las distintas actividades de gestión de la Empresa. Las UEB son: Plantas, Aseguramiento Técnico, Progar, Centro Plástico, Electrodoméstico, Protur, Bancalux, Servicios Industriales, Electromecánica Escambray, Logística, Mantenimiento, Servicio a Trabajadores, Operativa y Comercial. El proceso de ventas está compuesto por dos procedimientos fundamentales los cuales son: Proceso 1 (P1): “Ventas”  Establece como se determinan los requisitos especificados y no especificados por los clientes, así como, los legales y reglamentarios aplicables.  Implementa las actividades para realizar las ventas. Proceso 2 (P2): “Comunicación y Satisfacción del cliente” Establece la comunicación y retroalimentación con el cliente para la evaluación de su satisfacción..

(18) 6. 1.2.1 Aspectos más significativos sobre el control de ventas. Para llevar a cabo un control de ventas es necesario establecer la metodología para la realización de las mismas, la medición de la satisfacción del cliente y la coordinación de estas actividades en la UEB de comercial. Revisión del Contrato Se realizan acciones sistemáticas efectuadas por el proveedor antes de la firma del contrato para asegurarse de que los requisitos estén definidos adecuadamente y sin ambigüedad. La revisión del contrato es responsabilidad del proveedor, pero puede efectuarse en forma conjunta con el cliente. Una revisión del contrato puede ser repetida en diferentes etapas de su cumplimiento, si fuera necesario. Responsabilidades 1. El Director de la UEB Comercial es responsable de la implantación y mantenimiento del presente procedimiento. 2. Los Especialistas y técnicos en compras y ventas del comercio interior y otros funcionarios del Grupo de Ventas son responsables de la ejecución de este procedimiento. 3. El Comité de Contratación de la Empresa aprobará los contratos. 4. Los contratos son elaborados por los especialistas en compras y ventas del comercio interior y revisados y aprobados por el director de la UEB Comercial después de ser dictaminado por el Asesor jurídico. Detalles La UEB Comercial de acuerdo a las demandas de los clientes presentadas en la reuniones de Captación de las demandas hechas en el primer trimestre del año y de acuerdo al marco de importación aprobado por el OSDE y GESIME y por orientaciones del mismo a mediados de año confecciona una base de datos, donde se establecen los planes anuales y mensuales basados en el crecimiento lógico planificado establecido por la dirección de la empresa y los pronósticos de ventas elaborados para el año que se planifica, estos datos se registran en el DT(P04-1)-1 “Base de datos” que contiene como mínimo la siguiente información: . Tipo de producto por surtido o servicio.. . Entidad demandante. . Organismo. . Plan anual y mensual..

(19) 7. . Importe en CUC y MN.. . Cantidad de producto que se planifica vender según cronograma de entrega.. . Entidad (Cliente), Código REEUP.. . Unidad de medida.. . Cantidad del plan anterior.. . Cantidad demandada y aceptada del año en curso.. . UEB productora.. . Valor de las ventas en MCUC.. . Valor de las ventas en moneda total (MT).. . Desglose por trimestre del Importe (CUC y MT).. Aceptación del pedido y elaboración de la oferta Las informaciones sobre los productos son entregadas o mostradas al cliente mediante la presentación de muestras representativas (Show room), catálogos u otro material publicitario y el documento “Características Técnicas” (CT) o Ficha técnica del producto donde se dan aquellos parámetros o requisitos del producto que, al cumplirse, se satisfacen las necesidades de los clientes. Elaboración del Contrato Para poder realizar ventas, el cliente debe firmar un contrato con la empresa elaborado según el procedimiento P01-7 “Contratación Económica” y las Legislaciones vigentes en esta materia, cuyas Proformas de Contrato de Suministro, Compra-Venta o de Servicios y el "Contrato" final DT(P04) a suscribir deberán ser revisadas por la Asesora Jurídica de la empresa. Las personas facultadas para firmar contratos serán determinadas por resolución emitida por el Director General. Los detalles para la contratación de los servicios y de las prestaciones dados por la UEB “Servicios Industriales”. Para la firma del Contrato, el cliente debe exhibir los siguientes documentos: . Resolución de creación de la empresa.. . Resolución de nombramiento del director de la empresa.. . Certificado comercial.. . Objeto social.. . Licencia para operar en divisas.. . Numero de inscripción en el registro central comercial..

(20) 8. . Número de identificación tributaria. NIT.. Ejecución de las ventas Cuando se ejecuta una venta es porque anteriormente se ha realizado todos los procesos necesarios, se ha plasmado a través del contrato y existe un compromiso de entrega por parte de la empresa. La venta se realiza a través del M(P04-1)-2 “Orden de Despacho”. El jefe del almacén, almacenero o controlador de la calidad reflejarán en la “Orden de despacho” la identificación del lote que se está vendiendo, para asegurar que el producto haya pasado satisfactoriamente por todas las actividades de inspecciones y ensayos establecidos en el SGC de la Empresa. Además, esto sirve para garantizar la trazabilidad del producto en caso de una reclamación o cualquier otro problema surgido. Retroalimentación del Cliente En caso de detección de no conformidades, quejas y reclamaciones de los Clientes por insatisfacciones con la calidad de los productos, incumplimiento de los plazos de entrega, precios acordados, u otras causas, se procederá según establece el P01-3 “Acciones Correctivas y Preventivas” tratándose oficialmente la queja mediante el modelo M(P01-3)-1 “Reporte de No Conformidad”. El Cliente debe presentar la Factura comercial si es Cliente de un organismo o Cadena de tienda; Certificado de Garantía, Comprobante de venta y Propiedad del equipo que ampara la compra objeto de reclamación, si es un Cliente particular. 1.2.1 Flujo Actual de Procesos El proceso productivo comienza con la llegada de la materia y su distribución a cada UEB, donde los trabajadores son los encargados de confeccionar los productos. Posteriormente en la UEB pasan a un área de revisión donde se evalúan, verificando que todos los productos se encuentren en perfecto estado. Para verificar su completo funcionamiento son trasladados a un laboratorio de control de la calidad donde son evaluados nuevamente. De encontrase en perfecto estado los mismos son enviados al almacén del taller en caso de existir para después ser llevados al almacén general de la empresa. Por último, se distribuyen a los diferentes compradores los cuales ya tienen un contrato con la empresa. 1.2.2 Análisis crítico de la ejecución de los procesos Partiendo del análisis del flujo actual del proceso son detectados los siguientes problemas que pueden ocurrir: . La realización de estas tares se realizan con Word y Excel que son herramientas que no ofrecen agilidad en el proceso y esto se hace manual lo cual lo hace un proceso poco práctico y exhaustivo..

(21) 9. . La incorrecta escritura de algunos campos en las ventas realizadas.. . No tener los datos en un sistema para su posterior análisis y toma de decisiones.. Debido a las deficiencias, agilidad, seguridad y control de las tareas es que se toma la decisión de elaborar un software para la gestión de la información y el control de ventas en INPUD. 1.2.3 Procesos objeto de automatización Los procesos objeto de automatización son el control de ventas de todos los equipos electrodomésticos. Este proceso es algo complejo debido a que es realizado en un documento Excel conteniendo muchos datos. Es por ello que se requiere automatizar para una mayor rapidez y eficiencia en este proceso. Así como gestionar información básica referente a la empresa. 1.3 Tendencias y tecnologías actuales De generación en generación el hombre ha transmitido la necesidad de expresarse, comunicarse y conocer todo lo que lo rodea cada vez de formas más novedosas. Las tecnologías de la información y la comunicación aportan fundamentalmente dos dimensiones en el sistema de comunicación. Por un lado, modifican en cómo se producen, gestiona, y consumen los contenidos y por otro lado modifican la manera en cómo se producen, se gestionan y se consumen los procesos de comunicación (González, 2010). La tecnología actual y principalmente la computación, ha contribuido de forma única a la solución de muchos problemas en diferentes ámbitos y disciplinas, constituyendo hoy en día una fuente de recursos imprescindibles (Alonso, 2013). 1.3.1 Metodología de desarrollo Proceso Racional Unificado Para la elaboración de la presente investigación se utilizó la metodología Proceso Racional Unificado (RUP), ya que constituye la metodología estándar más utilizada para el análisis, diseño, implementación y documentación de sistemas orientados a objetos (Durango and Academy, 2015). Dicha metodología emplea para el modelado el lenguaje UML (Durango and Academy, 2015). Según (Durango and Academy, 2015) como principales características de RUP se pueden destacar 1. Dirigido por casos de uso. 2. Centrado en la arquitectura. 3. Iterativo e Incremental. RUP para la elaboración del software propone cuatro fases por las que se debe transitar: inicio, elaboración, construcción y transición (Martínez and Martínez, 2014):.

(22) 10. En la Tabla 1 se muestra un resumen con los productos que se deben elaborar en cada fase de desarrollo de un proyecto. Tabla 1: Principales productos en RUP (Martínez and Martínez, 2014). Flujo. Productos. Administración del Proyecto. Requisitos. Análisis y Diseño. Inicio. Elaboración. Construcción. Transición. Plan de desarrollo. I. R. R. R. Caso de negocio. I. Lista de riesgos. I. R. R. R. Modelo de casos de uso. I. R. Visión. I. R. Especificación adicional. I. R. Glosario. I. R. Modelo de Diseño. I. Documentación de la. I. R. arquitectura de SW Implementación. Modelo de implementación. I. R. Test. Plan de test. I. R. Despliegue. Plan de despliegue. R. I. Nota: I=Inicio, R=Refinamiento. 1.3.2 Software libre El software libre ofrece la oportunidad de acceder al código fuente y esa es una perspectiva muy alentadora para nuestro país en general y para nuestra especialidad en particular. Es un tipo particular de software que le permite al usuario el ejercicio de cuatro libertades básicas (Stallman et al., 2007): Libertad 0: Libertad de ejecutar y usar el software para cualquier propósito. Libertad 1: Libertad de estudiar el programa y adaptarlo a sus necesidades. Libertad 2: Libertad de distribuir copias. Libertad 3: Libertad de modificar el programa y liberar las modificaciones al público..

(23) 11. Para el ejercicio de estas libertades, en especial la 1 y la 3, el usuario necesita disponer del código fuente del programa. Por lo tanto, será imprescindible que las licencias de software libre contengan, efectivamente, el compromiso del titular-autor de proporcionar el código fuente a los usuarios; o, al menos, ponerlo a su disposición. Desde hace muchos años y con el objetivo de proteger la propiedad intelectual se han empleado diferentes licencias que establecen las reglas bajo las cuales se usa un software (Davila, 2011). Las licencias de software libre, ponen a disposición de los usuarios el código fuente del programa permitiéndoles libertad para: ejecutarlo, copiarlo, distribuirlo, estudiarlo y modificarlo. Aunque esta idea permite unificar la concepción general de las licencias de software libre, en el año 1998 hubo una separación conceptual en el movimiento. Esta división se formalizó con la creación de la iniciativa de código fuente abierto (Open Source Initiative, OSI) que estableció la definición de software de código fuente abierto (Open Source Definition, OSD) (Cuervo, 2005). 1.3.3 Aplicaciones Web Las tecnologías web poseen una significación preponderante por el papel que está jugando la Internet en el mundo moderno. Esta plataforma WWW (World Wide Web) ha ido evolucionando paulatinamente para convertirse en un ambiente donde se implementan potentes aplicaciones cliente/servidor o arquitecturas de n capas, unido a ello han ido surgiendo nuevas tecnologías que se relacionan con el desarrollo Web lo que hacen a éste más interactivo e interesante (Villoria, 2009). Las aplicaciones web se basan en el modelo cliente-servidor (Miguel, 2015) y generalmente está estructurada como una aplicación de tres-capas. En su forma más común, el navegador web ofrece la primera capa, interpretando el código. El servidor que ofrece este código y toda la información es la segunda capa. Por último, una base de datos constituye la tercera y última capa. El navegador web manda peticiones a la capa intermedia, la cual ofrece servicios valiéndose de consultas y actualizaciones a la base de datos, y, a su vez, proporciona una interfaz de usuario (Mora, 2001). 1.3.4 HTML y CCS HTML (siglas de HyperText Markup Language (lenguaje de marcas de hipertexto)), hace referencia al lenguaje de marcado para la elaboración de páginas web (Gauchat, 2012b). Es un estándar que sirve de referencia para la elaboración de páginas web en sus diferentes versiones y define una estructura básica y un código, denominado código HTML, para la definición de contenido de una página web, como texto, imágenes, videos, entre otros. Al ser un estándar, HTML busca ser un lenguaje que permita que cualquier página web escrita en una determinada versión, pueda ser interpretada de la misma forma por cualquier navegador web actualizado. Está a cargo de la W3C, organización dedicada a la estandarización de casi.

(24) 12. todas las tecnologías ligadas a la web, sobre todo en lo referente a su escritura e interpretación (Mir Huguet, 2012). Por otra parte, CSS es un lenguaje que trabaja junto con HTML para proveer estilos visuales a los elementos del documento, como tamaño, color, fondo, bordes, etc. Cuenta con una sintaxis muy sencilla, que usa unas cuantas palabras claves para especificar los nombres de varias propiedades de estilo (Eguíluz Pérez, 2008). Según (Eguíluz Pérez, 2009) existen tres formas para dar formato a un documento HTML utilizando CSS: . Estilos en línea.. . Estilos embebidos.. . Archivos externos.. 1.3.5 JavaScript JavaScript es un lenguaje de programación que se utiliza principalmente para crear páginas web dinámicas (Gauchat, 2012a). Una página web dinámica es aquella que incorpora efectos como texto que aparece y desaparece, animaciones, acciones que se activan al pulsar botones y ventanas con mensajes de aviso al usuario. Técnicamente, JavaScript es un lenguaje de programación interpretado, por lo que no es necesario compilar el código para ejecutarlo. Además, los programas escritos con JavaScript se pueden ejecutar directamente en cualquier navegador sin necesidad de procesos intermedios. A pesar de su nombre, JavaScript no guarda ninguna relación directa con el lenguaje de programación Java (Maza, 2012). 1.3.6 Bibliotecas Boostrap y JQuery En la actualidad existen un gran número de bibliotecas que facilitan el desarrollo de aplicaciones web. En la presente investigación se utilizan Boostrap y JQuery, ya que son dos de los más utilizadas en el mercado gracias a la robustez, calidad y eficiencia brindada a las aplicaciones en que se emplean (Spurlock, 2013). 1.3.6.1 Boostrap Bootstrap, es un framework originalmente creado por Twitter (BlogUneWeb, 2016), que permite crear interfaces web con CSS y JavaScript, cuya particularidad es la de adaptar la interfaz del sitio web al tamaño del dispositivo en que se visualice. Es decir, el sitio web se adapta automáticamente al tamaño de una PC, una Tablet u otro dispositivo. Esta técnica de diseño y desarrollo se conoce como Responsive.

(25) 13. Design o Diseño Adaptativo. Se basa en la simplicidad de sus interfaces, lo cual es una tendencia del mercado, en las que tiende a diseño plano, botones grandes (BlogUneWeb, 2016). 1.3.6.2 JQuery Esta es la biblioteca web más popular disponible en los últimos años (Duckett et al., 2014). La biblioteca jQuery es gratuita y fue diseñada para simplificar la creación de sitios web modernos. Provee una API sencilla que cualquiera puede aprender y rápidamente aplicar a sus proyectos. Además, facilita la selección de elementos HTML, la creación de animaciones y efectos, controla eventos y ayuda a implementar Ajax en las aplicaciones (Castillo, 2017). Esta biblioteca tiene la ventaja de proveer soporte para viejos navegadores y vuelve simple tareas cotidianas. Puede ser utilizada junto con HTML5 o como una forma simple de reemplazar funciones de HTML5 en navegadores que no están preparados para esta tecnología (Castillo, 2017) . La biblioteca jQuery se encuentra en un archivo pequeño que se puede descargar desde su sitio oficial1 y luego incluir en nuestros documentos usando la etiqueta <script>. Una vez que el archivo provisto por jQuery es incluido en nuestro documento, se pueden aprovechar los métodos simples incorporados por la biblioteca y convertir la web estática en una moderna y práctica aplicación (Duckett et al., 2014). 1.3.7 Lenguaje de Programación PHP PHP es un lenguaje de secuencia de comandos de servidor diseñado específicamente para la Web. Es un producto de código abierto, por lo que se puede acceder a su código fuente, el cuál puede utilizarse, modificarse y redistribuirse sin coste alguno. Las siglas PHP equivalían inicialmente a Personal Home Page (Página de inicio personal) pero se modificaron de acuerdo con la convención de designación de GNU (del inglés, Gnu's Not Unix, Gnu no es Unix) y ahora equivale a PHP Hipertext Preprocessor (Preprocesador de hipertexto PHP) (Welling and Thomson, 2005). Dentro de sus principales características se encuentran que posee bibliotecas de código que permiten realizar conexiones a servidores de bases de datos como: MySQL, PostgresSQL, Oracle, MS SQL Server, Sybase, mSQL e Informix (Janev et al., 2015).. 1. Sitio Oficial disponible en www.jquery.com.

(26) 14. Framework de Desarrollo Un framework PHP hace el desarrollo más rápido. Una de las razones es que no es necesario escribir consultas complejas para recuperar datos desde una base de datos. Los frameworks PHP proveen operaciones CRUD (Create, Read, Update, and Delete, o que se traduce como Crear, Leer, Actualizar, Eliminar)(Mark Safronov, 2014). . Los frameworks permiten a los desarrolladores escalar los sistemas fácilmente.. . El mantenimiento del código es más fácil que con PHP puro. El código de la aplicación es más concisa y fácil de trabajar.. . El Modelo Vista Controlador (MVC) asegura un rápido desarrollo.. . Los frameworks son mejores en asegurar la aplicación web de amenazas de seguridad comunes.. . El principio de no repetirse a sí mismo (don't repeat yourself (DRY)) asegura que el mínimo código tenga el máximo impacto (Mark Safronov, 2014).. Entre los framework PHP más populares se encuentran Symfony, Yii y Laravel (López, 2016). Entre los framework anteriores se escoge Symfony ya que es un framework diseñado para optimizar el desarrollo de las aplicaciones web basado en el patrón MVC (López, 2016). Además, separa la lógica de negocio, la lógica de servidor y la presentación de la aplicación web. Este framework proporciona varias herramientas y clases encaminadas a reducir el tiempo de desarrollo de una aplicación web compleja. También, automatiza las tareas más comunes, permitiendo al desarrollador dedicarse por completo a los aspectos específicos de cada aplicación. El resultado de todas estas ventajas es que no se debe reinventar la rueda cada vez que se crea una nueva aplicación web (Eguíluz Pérez, 2013) . 1.3.8 Sistema Gestor de Base de Datos PostgresSQL PostgreSQL es un sistema de gestión de bases de datos relacional, orientado a objetos y libre, publicado bajo la licencia PostgreSQL (Tezer, 2014). Posee un conjunto muy amplio de características que le otorgan gran flexibilidad y permiten "afinar" el modelo de datos a determinadas necesidades. PostgresSQL ofrece una potencia adicional al incorporar los siguientes conceptos básicos para que los usuarios pueden extender fácilmente el sistema: clases, herencias, tipos y funciones (Krosing and Mlodgenski, 2013). Además, cuentan con otras características que aportan potencia y flexibilidad adicional como restricciones (Constraints), disparadores (triggers), reglas (rules) y la Integridad transaccional (Krosing and Mlodgenski, 2013)..

(27) 15. 1.4 Conclusiones parciales En este capítulo se describieron los principales elementos del proceso de ventas, destacándose como un importante aspecto a controlar, las ventas que realizan las UEB. Además, se describieron algunas tecnologías y herramientas que existen para el desarrollo de aplicaciones web. Como resultado se decidió utilizar RUP como metodología de desarrollo, HTML5, CSS3, JavaScript y la biblioteca Boostrap tecnologías del lado del cliente. PHP como lenguaje de programación del lado del servidor, PostgresSQL como gestor de base de datos y Symfony3 como framework de desarrollo..

(28) 16. Capítulo 2: Modelo del Negocio y Requisitos En este capítulo se abordan aspectos relacionados al modelado del negocio incluyendo la descripción de actores del negocio. Se definen los requisitos funcionales y no funcionales con el objetivo de lograr que la aplicación sea confiable y fácil de manipular. Además, se identifican los actores que intervienen en el sistema y se modela el diagrama de casos de uso, así como su descripción para una mayor comprensión de las funcionalidades del sistema. 2.1 Modelo del negocio actual En la Figura 1 se muestran los procesos fundamentales en el análisis del negocio.. Figura 1: Modelo del Negocio Actual2. 2.2 Reglas del negocio a considerar Las reglas del negocio describen las características del dominio en el que se encuadra la organización, pueden ser requisitos funcionales, restringir los existentes o definir cálculos particulares. Si las reglas del negocio no se satisfacen, el sistema puede no trabajar de forma satisfactoria (Laguna, 2008). A continuación, se describen dos reglas del negocio correspondientes al negocio actual: RN1: Verificar rol del usuario. 2. Manual de Calidad del INPUD (2017). Aprobado por Ing. Marisel Montero Lago..

(29) 17. Primeramente, para autenticarse en el sistema debe introducir su nombre de usuario y contraseña para verificar que se encuentra registrado en la base de datos de la empresa, de pertenecer a la misma puede realizar diferentes operaciones sino solo podrá realizar la operación de listar: 1. WHEN introduce su nombre de usuario y contraseña 2. IF está registrado en la base de datos con el rol Administrador, Especialista en Ventas o Especialista en Producción 3. THEN realiza las operaciones 4. ELSE no puede ver las operaciones RN2: Verificar la cantidad Después de estar autenticado en el sistema si desea realizar una distribución de uno o varios productos no podrá distribuir más de lo que se tiene almacenado en el almacén: 1. WHEN. Está. autenticado. en. el. sistema. y. desea. realizar. una. distribución: 2. IF distribuye menos o la cantidad almacenada 3. THEN se realiza la venta 4. ELSE no puede distribuir esa cantidad a su cliente 2.3 Actores del negocio Un actor del negocio es cualquier individuo, grupo, entidad, organización, máquina o sistema de información externo; con los que el negocio interactúa (Jacobson et al., 2013). En la Tabla 2 se observan los actores del negocio actual. Tabla 2: Actores del negocio Actor del Negocio Descripción Trabajador en Producción. Es el responsable de confeccionar los productos.. Trabajador en Ventas. Es el responsable de gestionar la información referente a los procesos de ventas.. 2.4 Diagrama de casos de uso del negocio Los diagramas de casos de uso del negocio constituyen una representación gráfica de un conjunto de elementos tales como actores y casos de uso, así como las relaciones y dependencias que se establecen.

(30) 18. entre ellos (Arias et al., 2016). En la Figura 2 se observa el diagrama de Casos de Uso que identifica al negocio:. Figura 2: Diagrama de Casos de Uso del Negocio. 2.5 Trabajadores del Negocio Los trabajadores del negocio representan un rol que juega una persona (o grupo de personas), una máquina o un sistema automatizado; actuando en el negocio. Son los que realizan las actividades, interactuando con otros trabajadores del negocio y manipulando entidades (Durango and Academy, 2015). En la Tabla 3 se observa los trabajadores del negocio actual. Tabla 3: Trabajadores del negocio Trabajador del Negocio Descripción Especialista en ventas. Es el encargado de llevar a cabo todo el proceso de ventas de los productos de la empresa entre otras funcionalidades.. Especialista en producción. Es el encargado de llevar a cabo todo el proceso de producción de los productos de la empresa.. 2.6 Actores del sistema a automatizar Se le llama actor a toda entidad externa al sistema que guarda una relación con éste y que le demanda una funcionalidad (Cuervo, 2005). En la Tabla 4 se observa los actores del negocio actual..

(31) 19. Tabla 4: Actores del Sistema Actor del Sistema Especialista en ventas. Descripción Es quien procesa los datos necesarios para realizar todas las distribuciones de la empresa.. Administrador. Es quien procesa toda la información de la empresa como los trabajadores, las noticias etc…. Especialista en producción. Es quien procesa los datos necesarios para realizar los productos de la empresa.. 2.7 Diagrama de Casos de Uso del Sistema Un caso de uso describe una interacción entre el sistema y un agente externo que se denomina actor, un caso de uso capta siempre una función visible para el usuario, logra un objetivo concreto y específico para el usuario y puede ser algo simple o algo complejo, en este caso se puede formular en función de otros casos de uso (Drake, 2008 ). Los casos de uso del sistema son los siguientes: CU1: Gestionar Noticias. CU2: Consultar datos de la empresa. CU3: Gestionar Trabajador. CU4: Gestionar Productos. CU5: Gestionar Clientes. CU6: Gestionar Parte Diario. CU7: Realizar ventas por taller. CU8: Realizar ventas en dos monedas. CU9: Realizar ventas por Organismo. CU10: Realizar ventas por Productos. En la Figura 3.

(32) 20. Figura 3: Diagrama de Casos de Uso del Sistema. 2.8 Requisitos funcionales Son declaraciones de los servicios que proveerá el sistema, de la manera en que este reaccionará a entradas particulares y de cómo se comportará en situaciones particulares. Los requisitos funcionales de un sistema describen la funcionalidad o los servicios que se espera que este proveerá (Braude, 2003). En la Tabla 5 se muestran la definición de los mismos. Tabla 5: Requisitos Funcionales Casos de uso. Listar. Adicionar Eliminar Modificar Consultas. 1. Gestionar Noticias.. X. X. X. -Gestionar Miembros. X. X. X. X. -Gestionar Medios. X. X. X. X. 3.Gestionar Trabajador.. X. X. X. X. 4.Gestionar Productos.. X. X. X. X. 5.Gestionar Clientes.. X. X. X. X. 6.Gestionar Parte Diario.. X. X. X. X. 7.Realizar ventas por UEB.. X. X. X. X. 2.Consultar datos de la empresa.. 8.Realizar ventas por Organismo.. X. 9.Realizar ventas por Monedas.. X.

(33) 21. 10.Realizar ventas por Productos.. X. 2.9 Requisitos no funcionales Los requerimientos no funcionales especifican propiedades del sistema, como pueden ser la seguridad y la fiabilidad del mismo. Estos requerimientos no solo hacen referencia al sistema que se va a desarrollar, también consideran algunas restricciones, es decir, se encargan de definir aspectos como, por ejemplo, que estándares de calidad se deben seguir en el desarrollo del sistema (Palomo and Gil, 2014). A continuación, se muestra la definición de los mismos. “Requisitos de Software”: RNF1: Para poder utilizar la aplicación debe tenerse un servidor Apache, como gestor de bases de datos PostgreSQL y un navegador. RNF2: Se tiene que contar con el gestor de bases de datos PostgreSQL. “Requisitos de portabilidad”: RFN3: El sistema debe poder ejecutarse en cualquier sistema operativo XP o superior. “Requisitos de Interfaz”: RNF4: La interfaz contará con botones y menús desplegables que faciliten su utilización. Esta debe ser simple de usar por los usuarios. “Ayuda y documentación”: RNF5: La aplicación debe proporcionar la ayuda al usuario para comprender fácilmente su modo de uso. 2.10 Descripción de los casos de uso Un caso de uso es un comportamiento del sistema que produce un resultado de interés para algún actor. Los casos de uso describen cosas que los actores quieren que el sistema haga. Un caso de uso debe ser una tarea completa desde el punto de vista del actor, y debe corresponder a una tarea que se realiza en un tiempo relativamente breve, especialmente si debe ser realizado por múltiples actores (Pantaleo and Rinaudo, 2015). Caso de Uso “Gestionar Productos”: El especialista en producción gestiona los nuevos productos donde su información será modificada de ser necesario y eliminada del almacén al ser distribuidos a los clientes. En la Tabla 6 se muestra la descripción de los Casos de Uso del Sistema más significativos. Tabla 6: Descripción del caso de Uso Gestionar Producto.

(34) 22. Caso de uso del sistema. Gestionar Productos. Actores. Especialista en Producción. Propósito. Gestionar toda la información relacionada con los productos: insertar, eliminar o modificar una producción.. Resumen. Una vez que el usuario haya introducido correctamente sus datos selecciona la opción gestionar productos donde le muestra una nueva página con todos los productos en la que puede insertar, eliminar, modificar un producto.. Responsabilidades. Tiene como responsabilidad realizar la acción que desee el usuario ya sea insertar, eliminar, modificar un producto.. Casos de uso asociados. ……….. Requisitos especiales. Usabilidad Acceso limitado: solo las personas autorizadas pueden acceder a realizar esta funcionalidad. Rendimiento: Tiempo de respuesta de una transacción de información: El tiempo de respuesta luego de una inserción de un proceso no debe exceder los cinco segundos. Precondiciones Descripción. El usuario debe ser técnico en producción..

(35) 23. En la pantalla principal de la aplicación, le muestra al usuario un formulario para introducir su login y contraseña, al introducir correctamente los datos se muestra una ventana con diferentes opciones donde debe escoger productos, y ya en una nueva página se muestran las opciones de insertar, eliminar o modificar. También se muestra una opción en la que el usuario puede informarse de las noticias del día, puede dirigirse a diferentes enlaces ofrecidos por el sistema, así como obtener información relacionada con la empresa. Flujo normal de los eventos. Sección A: Nuevo Producto Acción del actor. Respuesta del sistema. 1.Seleccionar Gestionar Productos. 2. El sistema muestra una tabla con todas las producciones que 3. Seleccionar el botón Adicionar. existen hasta el momento. 4.El sistema muestra una ventana con la información referente para ser llenada por el usuario.. 5.El especialista en producción llena los datos y presiona aceptar..

(36) 24. 6.El sistema valida y envía los datos a la base datos. Flujo alternativo1 7. El sistema muestra un mensaje de error donde indica que algún campo ha quedado vacío. 8. El especialista en producción verifica que todos los campos estén llenos. Flujo alternativo2 9. El sistema notifica al especialista en producción de algún error por datos mal introducidos. 10. El especialista en producción verifica los datos introducidos. Flujo normal de los eventos. Sección B: Editar Producto Acción del actor. Respuesta del sistema. 1. El especialista en producción hace clic en el ícono “Editar” 2.El sistema carga el producto y muestra sus datos en una nueva ventana.. 3.El especialista en producción edita los campos del producto.. 4.El sistema actualiza los datos del producto en la base de datos.. Flujo alternativo 1 5.El sistema muestra un mensaje de error donde indica que el formato 6.El especialista en producción. de la fecha es incorrecto. verifica el formato de la fecha Flujo alternativo 2 7.El sistema muestra un mensaje de error donde indica que algún 8.El especialista en producción. campo ha quedado vacío. verifica que los campos estén llenos Flujo normal de los eventos. Sección C: Eliminar Producto.

(37) 25. Acción del actor. Respuesta del sistema. 1. El especialista en producción hace clic en el ícono “Eliminar” del producto que quiere eliminar. 2. El sistema elimina los datos del producto Post condiciones. Luego de realizarse el caso de uso, se obtiene como resultado el envío correcto de la información. El sistema vuelve a la pantalla principal dándole la opción al usuario de poder realizar otro tipo de proceso o realizar otra tarea y actualizándose la tabla con la nueva producción. La base de datos debe quedar actualizada de acuerdo a las operaciones realizadas en las secciones A, B y C. Caso de Uso “Realizar Ventas por UEB”: El especialista en ventas debe seleccionar primeramente la UEB, una vez escogido se muestra una tabla con todos los productos distribuidos de esa UEB (Tabla 7). Tabla 7: Descripción del Caso de Uso Realizar ventas por UEB Caso de uso del sistema. Realizar Ventas por UEB. Actores. Especialista en Ventas. Propósito. Distribuir los diferentes productos de la empresa a los clientes.. Resumen. Una vez que el usuario haya introducido correctamente sus datos selecciona la opción ventas y ahí selecciona Ventas por UEB donde le muestra una nueva página con todas las distribuciones de una UEB determinada en la que puede seleccionar la UEB y realizar una nueva venta, modificarla o eliminarla.. Responsabilidades. Tiene como responsabilidad realizar la acción que desee el usuario ya sea insertar, eliminar, modificar un plan.. Casos de uso asociados. ……….. Requisitos especiales. Usabilidad Acceso limitado: solo las personas autorizadas pueden acceder a realizar esta funcionalidad. Rendimiento:.

(38) 26. Tiempo de respuesta de una transacción de información: El tiempo de respuesta luego de una inserción de un proceso no debe exceder los cinco segundos Precondiciones. El usuario debe ser especialista en ventas.. Descripción. En la pantalla principal de la aplicación, le muestra al usuario en la parte superior derecha una opción para autenticarse donde debe introducir su login y contraseña, al introducir correctamente los datos se muestra una ventana con diferentes opciones donde debe escoger ventas y ahí seleccionar Ventas por UEB, y ya en una nueva página se muestran las opciones de seleccionar una UEB para después insertar una venta, modificarla o eliminarla, así como listarlas. También se muestra una opción en la que el usuario puede informarse de las noticias del día, puede dirigirse a diferentes enlaces ofrecidos por el sistema, así como obtener información relacionada con la empresa. Flujo normal de los eventos. Sección B: Adicionar Venta Acción del actor 1.Seleccionar Ventas. 2.Seleccionar Ventas por UEB. Respuesta del sistema.

(39) 27. 3. El sistema muestra una tabla donde muestra todos los datos 4.Seleccionar el botón. necesarios para realizar una venta correctamente, así como la UEB que. Adicionar. realizo la venta.. 6. El especialista en ventas. 5.El sistema muestra una ventana con la información referente para ser. llena los datos y presiona. llenada por el usuario.. aceptar.. 7.El sistema valida y envía los datos a la base datos. Flujo alternativo1 8. El sistema muestra un mensaje de error donde indica que algún campo ha quedado vacío. 9. El especialista en ventas verifica que todos los campos estén llenos. Flujo alternativo2 10. El sistema notifica al especialista en ventas de algún error por datos mal introducidos. 11. El especialista en ventas verifica los datos introducidos. Flujo normal de los eventos. Sección B: Editar Ventas Acción del actor. Respuesta del sistema. 1. El especialista en ventas hace clic en el ícono “Editar” 2. El sistema carga la venta y muestra sus datos en una nueva ventana. 3. El especialista en ventas edita los campos de la venta. 4. El sistema actualiza los datos del producto en la base de datos Flujo alternativo 1 5. El sistema muestra un mensaje de error donde indica que el formato introducido es incorrecto.

(40) 28. 6. El técnico de producción verifica el formato Flujo alternativo 2 7. El sistema muestra un mensaje de error donde indica que algún 8. El especialista en ventas. campo ha quedado vacío. verifica que los campos estén llenos Flujo normal de los eventos. Sección C: Eliminar Ventas Acción del actor. Respuesta del sistema. 1. El especialista en ventas hace clic en el ícono “Eliminar” del plan que quiere eliminar. 2. El sistema elimina los datos del plan Post condiciones. Luego de realizarse el caso de uso, se obtiene como resultado el envío correcto de la información. El sistema vuelve a la pantalla principal dándole la opción al usuario de poder realizar otro tipo de proceso o realizar otra tarea y actualizándose la tabla con la nueva venta. La base de datos debe quedar actualizada de acuerdo a las operaciones realizadas en las secciones A, B y C. 2.11 Planificación de estimación Puntos de caso de uso es un método de estimación de esfuerzo para proyectos de software, a partir de sus casos de uso. El método utiliza los actores y casos de uso para calcular el esfuerzo que significará desarrollarlos. A los casos de uso se les asigna una complejidad basada en transacciones, entendidas como una interacción entre el usuario y el sistema, mientras que a los actores se les asigna una complejidad basada en su tipo, es decir, si son interfaces con usuarios u otros sistemas. También se utilizan factores de entorno y de complejidad técnica para ajustar el resultado (Pantaleo and Rinaudo, 2015). Estimación por Puntos de casos de uso El tiempo laborable son 8 horas de trabajo, de lunes a viernes y el factor de conversión CF de 10 horashombre:.

(41) 29. 2.11.1 Clasificación de los actores Este valor se calcula mediante un análisis de la cantidad de Actores presentes en el sistema y la complejidad de cada uno de ellos. La complejidad de los Actores se establece según se indica en la siguiente tabla: Tabla 8: Complejidad de los Actores Tipo de Actor Descripción Simple. Factor de Peso. Otro sistema que interactúa con el sistema. Número de Actores. 1. 0. 2. 0. 3. 11. a desarrollar mediante una interfaz de aplicación. Medio. Otro sistema que interactúa con el sistema a desarrollar mediante un protocolo o una interfaz basada en texto.. Complejo. Una persona que interactúa con el sistema a desarrollar mediante una interfaz gráfica.. Se tienen 3 actores de tipo complejo con un peso de 3. UAW=3*3=9 Dónde: UAW-Factor de Peso de los Actores sin ajustar. 2.11.2 Clasificación de los casos de uso Este valor se calcula mediante un análisis de la cantidad de CU presentes en el sistema y la complejidad de cada uno de ellos. La complejidad de los CU se establece teniendo en cuenta la cantidad de transacciones efectuadas en el mismo según muestra la Tabla 9: Tabla 9: Complejidad de los CU Tipo de CU Descripción. Factor de Peso. Simple. El CU contiene de 1 a 3 transacciones.. 5. Medio. El CU contiene de 4 a 7 transacciones.. 10. Complejo. El CU contiene 8 o más transacciones.. 15. Se tienen 34 casos de uso de tipo simple con un peso de 5 UUCW=34*5=170 Dónde: UUCW-Factor de Peso de los Casos de Uso sin ajustar..

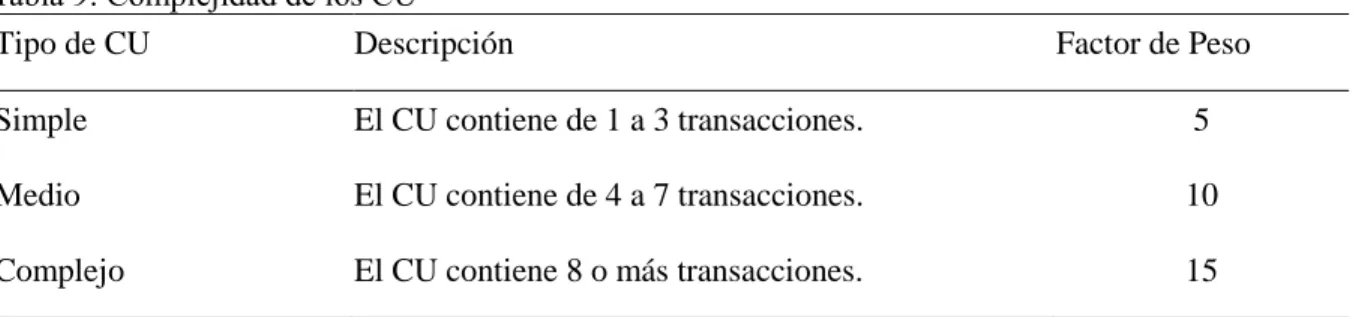

(42) 30. 2.11.3 Calcular puntos de casos de uso sin ajustar UUCP=UAW+UUCW UUCP=9+170=179 Dónde: UUCP-Puntos de Casos de Uso sin ajustar. 2.11.4 Determinar los factores de complejidad técnica Este coeficiente se calcula mediante la cuantificación de un conjunto de 13 factores que determinan la complejidad de los módulos del sistema. Cada uno de los factores se cuantifica con un valor de 0 a 5, donde 0 significa un aporte irrelevante y 5 un aporte muy importante. Tabla 10: Factores de complejidad técnica Factor Descripción. Peso. Influencia. Resultado. F1. Sistema distribuido. 2. 0. 0. F2. Tiempo de respuesta y desempeño. 1. 1. 1. F3. Eficiencia respecto al usuario final. 1. 2. 2. F4. Procesamiento interno complejo. 1. 1. 1. F5. Código reutilizable en otras aplicaciones. 1. 1. 1. F6. Facilidad en la instalación. 0,5. 2. 1. F7. Usabilidad (Fácil de usar). 0,5. 1. 0.5. F8. Portabilidad. 2. 0. 0. F9. Facilidad en mantener. 1. 1. 1. F10. Accesos simultáneos (concurrentes). 1. 1. 1. F11. Incluye objetivos especiales de seguridad. 0.5. 1. 0.5. F12. Provee acceso directo a terceros. 1. 0. 0. F13. Se requiere facilidades especiales de. 1. 1. 1. entrenamiento a usuarios. TCF=0.6+0.01*∑ (Pesoi+Valor Asignadoi) TCF=0.6+0.01*10.

(43) 31. TCF=0.7 Dónde: TCF-Factor de complejidad técnica 2.11.5 Determinar los factores de ambiente o entorno Los factores sobre los cuales se realiza la evaluación son 8 puntos, los que están relacionados con los conocimientos y habilidades del grupo de persona que se encuentran en el proyecto, lo que produce un gran impacto en las estimaciones de tiempo. Tabla 11: Factores de ambiente o entorno Factor Descripción E1. Familiarizado con el proceso de. Peso. Influencia. Resultado. 1. 3. 3. desarrollo (RUP) E2. Experiencia en la aplicación. 1. 4. 4. E3. Experiencia en orientación a objetos. 1. 3. 3. E4. Capacidades de análisis. 1. 4. 4. E5. Motivación. 1. 5. 5. E6. Requisitos estables. 1. 5. 5. E7. Trabajadores a tiempo parcial. 1. 0. 0. E8. Lenguaje complejo. 1. 4. 4. EF=1.4-0.03*∑ (Pesoi+Valor Asignadoi) EF=1.4-0.03*28 EF=0.56 Dónde: EF-Factor de Ambiente 2.11.6 Calcular los puntos de casos de uso ajustados Para el cálculo de los Casos de Uso ajustado se utilizan las siglas UCP y se obtiene al multiplicar el UUCP el TCF y el EF quedando de la siguiente forma: UCP=UUCP*TCF*EF UCP=179*0.7*0.56 UCP=70.16.

(44) 32. Dónde: UCP- Puntos de Casos de Uso ajustado 2.11.7 Calcular el esfuerzo Este cálculo se realiza con el fin de tener una aproximación del esfuerzo, pensando solo en el desarrollo según las funcionalidades de los Casos de Uso. Para el cálculo del mismo se utiliza la siguiente ecuación: E=UCP*CF E=70.1*10 E=701 h/h Dónde: E- Esfuerzo estimado en horas-hombre 2.11.8 Estimación del esfuerzo del proyecto En. la. Tabla. 12. se. destaca. la. distribución. en. porcentaje. desarrollo del proyecto: Tabla 12: Esfuerzo total de desarrollo del proyecto Actividad. Porcentaje. Análisis. 10 %. Diseño. 20 %. Implementación. 50 %. Pruebas. 10 %. Sobrecarga (otras actividades). 10 %. 2.11.9 Cálculo del esfuerzo total Etotal=∑ actividades Etotal=701 horas/hombres. X = 701*100/70 X = 1000 El esfuerzo total es de 1000 h/hombres Dónde: ETotal: esfuerzo total 2.11.10 Cálculo del tiempo de desarrollo TDesarrollo=ETotal/CHTotal/CHTrabajo TDesarrollo=1000 /1/8*5. del. esfuerzo. total. de.

(45) 33. TDesarrollo= 25 semanas. El tiempo de duración es de aproximadamente 25 semanas con una sola persona en el proyecto. Dónde: TDesarrollo: tiempo de desarrollo total en semanas CHTotal: cantidad total de hombres CHTrabajo: cantidad de horas de trabajo diario 2.11.11 Cálculo del costo. Se ha tomado como referencia el salario por hora del ingeniero informático de la empresa 3.65 pesos por hora. CostoTotal=ETotal*CHTotal CostoTotal= 1000 * 3.65 CostoTotal= 3650. El costo del proyecto es de aproximadamente 3650 pesos. 2.12 Conclusiones Parciales. A partir del análisis del negocio y del proceso de ventas en la empresa INPUD se definieron las funcionalidades de la aplicación web para la gestión de las mismas. Como parte de estas funcionalidades se identificaron los casos de usos, actores del negocio y sistema y los requisitos funcionales y. no funcionales. Además, se describieron dos casos de uso del sistema..
