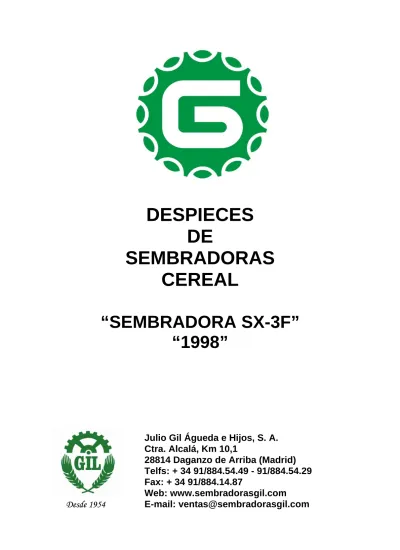

DESPIECES
DE
SEMBRADORAS
CEREAL
“SEMBRADORA SX-3F”
“1998”
Julio Gil Águeda e Hijos, S. A.
Ctra. Alcalá, Km 10,1
28814 Daganzo de Arriba (Madrid)
Telfs: + 34 91/884.54.49 - 91/884.54.29
Fax: + 34 91/884.14.87
Web: www.sembradorasgil.com
BRAZO CONJUNTO INDEPENDIENTE SEMBRADORA-00
Nº CÓDIGO DENOMINACIÓN CAN. Nº CÓDIGO DENOMINACIÓN CAN.
1 1.986 SOPORTE BRAZO SEMBRADORA 98 1 15 109004 TORNILLO C/TUERCA CULTIVADOR M-10x50 2 1.987 SOPORTE BRAZO SEMBRADORA 98 D 1 16 213007 CASQUILLO NYLON COJINETE AGITADOR 2 1.988 SOPORTE BRAZO SEMBRADORA 98 I 1 17 102024 TORNILLO DIN 931 M-10x40 C8.8 2 2 104075 TORNILLO DIN 931 M-12x80 C8.8 ZN 1
3 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 3 18 208007-1 BRAZO RECTO 20x20 98 1 4 1.645 BULÓN INFERIOR SEMBRADORA 1 208026-2 BRAZO RECTO 20x20 DESCENTRADO D 98 1 5 507025 REJA BOTA FUNDICIÓN 1 208025-2 BRAZO RECTO 20x20 DESCENTRADO I 98 1
6 1.179 BULÓN SUPERIOR SEMBRADORA 1 19 00.477 BOTA RECTA 94 1
7 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 2 20 209068 REJA LA PIÑA R-22 1 8 1.540-1 CONJUNTO INDEPENDIENTE CURVO 98 (SIN PIEZA
AMARRE) 1 21 107048 TORNILLO DIN 608/934 M-9x40 C6.8 2
1.885-1 CONJUNTO INDEPENDIENTE CURVO D 98 (SIN PIEZA
AMARRE) (SX-3F-16 - SAX-16-M) 1 22 209055 REJA LA PIÑA R-1 CURVA 1 1.928-1 CONJUNTO INDEPENDIENTE CURVO I 98 (SIN PIEZA
AMARRE) (SX-22/28-M - SX-3F-22/28 - SAX-22/28-M) 1 23 208040-1 BRAZO CURVO 20x20 98 1 1.541-1 CONJUNTO INDEPENDIENTE RECTO 98 (SIN PIEZA
AMARRE) 1 208042-2 BRAZO CURVO 20x20 DESCENTRADO D 98 1
1.886-1 CONJUNTO INDEPENDIENTE RECTO D 98 (SIN PIEZA
AMARRE) (SX-3F-16 - SAX-16-M) 1 208041-2 BRAZO CURVO 20x20 DESCENTRADO I 98 1 1.929-1 CONJUNTO INDEPENDIENTE RECTO I 98 (SIN PIEZA
AMARRE) (SX-22/28-M - SX-3F-22/28 - SAX-22/28-M) 1 24 1.533 BOTA CURVA 94 1 9 1.176 TENSOR SEMBRADORA 1 25 107004 TORNILLO DIN 608/934 M-10x40 C6.8 2 10 150023 CONTRATUERCA DIN 936 M-16 C5 1 26 1.241 ARANDELA CONJUNTO INDEPENDIENTE
SEMBRADORA 1
11 1.191 CAZOLETA SUPERIOR BRAZO 97 CONJUNTO 1
12 207384 MUELLE COMPRESIÓN 160x42x6,5 1 13 151005 TUERCA DIN 934 M-10 C8 2 14 1.544 PIEZA AMARRE SEMBRADORA C/CASQUILLO 1
RASTRA Y COLGADORES DE SEMBRADORAS SX, MULTISEM, SAX Y PARRILLA C/VAR / 98
Nº CÓDIGO DENOMINACIÓN CANTIDAD
1 104005 TORNILLO DIN 933 M-10x20 C5.6 ZN 2 2 104006 TORNILLO DIN 933 M-10x25 C8.8 ZN 8 3 1.267-1 SOPORTE RASTRA 94 2 4 207035 PASADOR R 3 MM 6 5 207036 PASADOR R 4 MM 4 6 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 10 7 6.401 BULÓN 14x116 COLGADOR RASTRA 2 8 6.117 COLGADOR RASTRA 740 SX, MULTISEM, COMPACT (PARA SX, MULTISEM Y PARRILLA C/VAR) 2 6.155 COLGADOR RASTRA 625 SAX 2 9 6.120 COLGADOR DESLIZANTE 520 (PARA SX, MULTISEM Y PARRILLA C/VAR) 2 6.158 COLGADOR DESLIZANTE 460 SAX 2 10 6.294 TIRANTE RASTRA SX, MULTISEM CONJUNTO (PARA SX, MULTISEM Y PARRILLA C/VAR) 2 6.295 TIRANTE RASTRA SAX CONJUNTO 2 11 1.124 BULÓN 16x123 COLGADOR RASTRA 2 12 6.013 BULÓN 14x86 COLGADOR RASTRA 4 13 6.014 BULÓN 16x93 TIRANTE RASTRA 2 14 154021 CONTRATUERCA DIN 936 M-10/100 C5 ZN 8/16 15 207404 CABLE 6x7+1 GALVANIZADO D. 4 MM S/MÁQUINA 16 207400 PÚA RASTRA DELANTERA 7 MM 97 S/MÁQUINA 17 6.297 GRAPA AMARRE PÚA RASTRA 97 “ 18 6.342 ABARCÓN PÚA RASTRA “ 19 154002 TUERCA DIN 934 M-10 C5 ZN “ 20 1.497 REFUERZO COSTERO D 1 1.506 REFUERZO COSTERO I 1
SEMBRADORA SX. COSTERO IZQUIERDO / 98
Nº CÓDIGO DENOMINACIÓN CANT. Nº CÓDIGO DENOMINACIÓN CANT.
1 1.366-1 COSTERO SX I COMPLETO 1 24 207313 POMO BLOQUEO PALANCA
DOSIFICACIÓN 1 2 152002 TUERCA DIN 934 W-1/4" C5 2 25 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 1 3 00.092 PLATO COJINETE AGITADOR 1 26 104045 TORNILLO DIN 933 M-6x15 C8.8 ZN 2 4 200037 CASQUILLO ANTIFRICCIÓN AGITADOR 1 27 154001 TUERCA DIN 934 M-8 C8 ZN 1 5 154011 TUERCA DIN 934 W-1/4" C5 ZN 4 28 1.857-1 MANGUETA 45x312 CUELLO GORDO 1 6 153007 TUERCA DIN 985 W-1" AUTOBLOCANTE 1 29 207286 ANILLO SEGURIDAD EJES DIN 472 INT.
72 MM 1
7 106002 TORNILLO C/PLANA DIN 63 W-1/4x15 2 30 207284 RETEN 40x72x10 1 8 1.548 ESCALA INDICADOR DOSIFICACIÓN 1 31 200015 RODAMIENTO 6207 1 9 104021 TORNILLO C/REDONDA DIN 86 W-1/4x15 ZN 4 32 207073 ENGRASADOR 45º 1/8 GAS 1 10 1.562 EJE DISTRIBUIDOR SX-16-19 (SX-3F-16) 1 33 1.409 BUJE RETÉN 85 MM 98 1 1.395 EJE DISTRIBUIDOR SX-3F-22 1 34 200020 RODAMIENTO 6206 1 1.398 EJE DISTRIBUIDOR SX-3F-25 1 35 151014 TUERCA DIN 934 M-24/200 C8 1 1.201 EJE DISTRIBUIDOR SX-3F-28 1 36 207061 TAPACUBO 62 MM 1 11 1.551 INDICADOR DOSIFICACIÓN 1 37 104057 TORNILLO C/REDONDA DIN 86
W-3/16x10 ZN 1 12 104028 TORNILLO DIN 933 M-8x20 C8.8 ZN 1 38 1.556 PALANCA DOSIFICACIÓN 1 13 104050 TORNILLO DIN 603/934 M-8x20 C5.6 ZN 1 39 00.158 TORNILLO RUEDA M14/150 ZN 5 14 1.554 CASQUILLO BALANCE 1 40 1.868 ARANDELA MANGUETA DESMONTABLE 1 15 154013 TUERCA DIN 934 M-6 C8 ZN 2
16 1.553 SEMIHORQUILLA PALANCA DOSIFICACIÓN 1 17 1.238 CRUCETA INDICADOR DOSIFICACIÓN 1 18 1.236 CASQUILLO CRUCETA COMPACT 30x12x6 1 19 1.237 CASQUILLO CRUCETA COMPACT 30x16x6 1 20 207314 EMPUÑADURA PALANCA DOSIFICACIÓN 1 21 216004 RUEDA COMPLETA 600x16 ATAQUE 94
(SX-3F-16/22) 1
216001 RUEDA COMPLETA 650x16 ATAQUE 94
(SX-3F-25) 1
216015 RUEDA COMPLETA 850x12 8 LONAS (SX-3F-28) 1 22 1.546 SOPORTE PALANCA DOSIFICACIÓN 1 23 202020 ARANDELA PLANA DIN 125 M-8 ZN 2
SEMBRADORA SX. COSTERO DERECHO / 98
Nº CÓDIGO DENOMINACIÓN CANT. Nº CÓDIGO DENOMINACIÓN CANT.
1 1.365-1 COSTERO SX D COMPLETO 1 27 1.418 ENVOLVENTE SEMBRADORA SX 94 D 1 2 1.290 AGITADOR SX-3F-16 1 28 207073 ENGRASADOR 45º 1/8 GAS 1 1.596 AGITADOR 2726 (SX-22) (SX-3F-22) 1 29 1.268 BUJE D 85 MM 98 1 1.838 AGITADOR 3236 (SX-25-) (SX-3F-25) 1 30 151014 TUERCA DIN 934 M-24/200 C8 1 1.734 AGITADOR 3726 (SX-28-) (SX-3F-28) 1 31 152002 TUERCA DIN 934 W-1/4" C5 9 3 102012 TORNILLO DIN 933 M-8x16 C8.8 2 32 105002 TORNILLO C/REDONDA DIN 86 1/4x15 6 4 1.389 PROLONGACIÓN PALANCA
EMBRAGUE 1 33 213002 CASQUILLO NYLON COJINETE EJE DISTRIBUIDOR 1 5 1.388 PALANCA EMBRAGUE SX 94 1 34 207072 ENGRASADOR RECTO 1/8 GAS 1 6 153011 TUERCA DIN 985 M-18
AUTOBLOCANTE 1 35 00.077 CARCASA COJINETE 1 7 207041 PRISIONERO M-7/100x24 1 36 00.158 TORNILLO RUEDA M14-150 ZN 5 8 00.016 ENGRANE AGITADOR (Z-15) 1 37 207061 TAPACUBO 62 MM 1 9 1.404-1 ENGRANE EJE DISTRIBUIDOR EX 18
(Z-26) 1 38 1.868 ARANDELA MANGUETA DESMONTABLE 1 10 1.402 ENGRANE EMBRAGUE Z-24 SX 94 1 39 00.092 PLATO COJINETE AGITADOR 1 11 200010 RODAMIENTO 6004 ZZ 1 40 200037 CASQUILLO ANTIFRICCIÓN AGITADOR 1 12 1.828 PIÑÓN EMBRAGUE SX ½" 7 MM Z-30 1 41 153007 TUERCA DIN 985 W-1" AUTOBLOCANTE 1 13 102014 TORNILLO DIN 933 M-8x25 C8.8 3 42 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 1 14 1.386 TORNILLO SUJECIÓN ENGRANAJE 1 43 216004 RUEDA COMPLETA 600x16 ATAQUE 94 (SX-3F-16/22) 1 15 207288 CADENA 08B1 42/092 1 216001 RUEDA COMPLETA 650x16 ATAQUE 94 (SX-3F-25) 1 16 101005 TORNILLO DIN 933 M-8x30 C5.6 1 216015 RUEDA COMPLETA 850x12 8 LONAS (SX-3F-28) 1 17 207085 MUELLE EMBRAGUE COMBINADA 1 44 151003 TUERCA DIN 934 M-8 C8
18 1.392 CASQUILLO SUJECIÓN ENGRANAJE 1 19 1.387 BULÓN PIVOTE PALANCA EMBRAGUE 1 20 1.600 TENSOR CADENA SX 1 21 202006 ARANDELA PLANA DIN 125 M-14 2 22 213008 CASQUILLO NYLON TENSOR CADENA
PM 2
23 1.857-1 MANGUETA 45x312 CUELLO GORDO 1 24 1.952 ENGRANE BUJE D 75 SX 98 (Z-20) 1 25 200015 RODAMIENTO 6207 1 26 200020 RODAMIENTO 6206 1
SEMBRADORA SX
Nº CÓDIGO DENOMINACIÓN CANT. Nº CÓDIGO DENOMINACIÓN CANT.
1 00.424-1 TAPA TOLVA 2080 SX-3F-16 1 15 1.682 EJE BRAZOS 50x50x4x2065 (SX-3F-16) 2 1.890 TAPA TOLVA 2700 SX (SX-3F-22) 1 1.625 EJE BRAZOS 50x50x4x2368 (TRASERO SX-3F-16) 1 1.420 TAPA TOLVA 3210 SX (SX-3F-25) 1 1.066 EJE BRAZOS 50x50x4x2685 (SX-3F-22) 2 1.628 TAPA TOLVA 3700 SX (SX-3F-28) 1 1.648 EJE BRAZOS 50x50x4x2988 (TRASERO SX-3F-22) 1 1.194 TAPA TOLVA 2080 MULTISEM 98 (SX-3F-16 DESDE
2001) 1 1.626 EJE BRAZOS 50x50x4x3197 (SX-3F-25) 2
1.136 TAPA TOLVA 2700 MULTISEM 98 (SX-3F-22 DESDE
2001) 1 1.684 EJE BRAZOS 50x50x4x3498 (TRASERO SX-3F-25) 1 1.960 TAPA TOLVA 3210 MULTISEM 98 (SX-3F-25 DESDE
2001) 1 1.627 EJE BRAZOS 50x50x4x2094 (TRASERO SX-3F-28) 1
1.975 TAPA TOLVA 3700 MULTISEM 98 (SX-3F-28 DESDE
2001) 1 1.685 EJE BRAZOS 50x50x4x1894 (TRASERO SX-3F-28) 1
2 1.031 TORNILLO HORIZONTALIDAD 1 1.651 EJE BRAZOS 50x50x4x1842 (SX-3F-28) 4 3 1.029 FLECHA HORIZONTALIDAD 1 16 7.093 BARRA TIRO CHM/CHL 40x28 1 4 1.030 TRIANGULO HORIZONTALIDAD 2 MM 1 17 7.221 BULÓN 20x90 ENGANCHE RÁPIDO 2 5 1.015 SOPORTE LIMPIABARROS D 1 18 1.870-1 GANCHO TIRO I SEMBRADORA 97 CONJUNTO 1 1.016 SOPORTE LIMPIABARROS I 1 1.867-1 GANCHO TIRO D SEMBRADORA 97 CONJUNTO 1 6 1.125 LIMPIABARROS I 1 19 102118 TORNILLO DIN 931 20x60 C8.8 2 1.094 LIMPIABARROS D 1 20 153104 TUERCA DIN 985 M-20 AUTOBLOCANTE 2 7 207392 CATADIÓPTRICO ROJO i80 MM 2 21 1.057 MANDO HUSILLO PROFUNDIDAD 1 8 207421 ASA TAPA SEMBRADORA 1 1.163 MANDO HUSILLO PROFUNDIDAD CELOSÍA
(SX-3F-28) 2
9 207429 CIERRE CANGREJO TAPA TOLVA SEMBRADORA 1 22 1.056 HUSILLO PROFUNDIDAD 1 10 215008 TUBO C/GRANO 410 MM (DELANTERO Y CENTRAL) S/MÁQ 1.150 HUSILLO PROFUNDIDAD CELOSÍA (SX-3F-28) 2 215011 TUBO C/GRANO 600 MM (TRASERO) S/MÁQ 23 1.959 BIELA HUSILLO D 98 (SX-3F-22/25) 1 215017 TUBO C/GRANO 410 MM PLASTIFICADO
(DELANTERO Y CENTRAL) (EXPORTACIÓN) S/MÁQ 1.959 BIELA HUSILLO D 98 (SX-3F-28) 2 215104 TUBO C/GRANO 600 MM PLASTIFICADO (TRASERO)
(EXPORTACIÓN) S/MÁQ 1.971 BIELA HUSILLO I 98 (SX-3F-16) 1
11 00.083 TOPE TAPA 2
12 00.082 TORNILLO TAPA 2
13 1.949 BIELA 98 S/MÁQ
BRAZO B-H ESPECIAL
Nº CÓDIGO DENOMINACIÓN CANTIDAD
1 00.331 CASQUILLO TENSOR INFERIOR B-H ESPECIAL 1 2 00.332 PIEZA AMARRE B-H ESPECIAL 1 3 00.333 SOPORTE B-H ESPECIAL 1 4 00.379 TORNILLO B-H ESPECIAL 1 5 102020 TORNILLO DIN 933 M-10x20 C8.8 1 6 102024 TORNILLO DIN 931 M-10x40 C8.8 1 7 102025 TORNILLO DIN 931 M-10x45 C8.8 1 8 102052 TORNILLO DIN 933 M-16x40 C8.8 1 9 102128 TORNILLO DIN 931 M-14x150 C8.8 1 10 107004 TORNILLO DIN 608/934 M-10x40 C6.8 1 11 151005 TUERCA DIN 934 M-10 C8 2 12 151010 TUERCA DIN 934 M-16 C8 1 13 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 1 14 153004 TUERCA DIN 985 M-14 AUTOBLOCANTE 1 15 207318 MUELLE TRACCIÓN CÓNICO 280x51x10 GANCHO 1 16 208006 BRAZO CURVO 20x20 1 17 209063 REJA LA PIÑA C-0 4 1 18 213007 CASQUILLO NYLON COJINETE AGITADOR 2 19 00.306 ABARCÓN AMARRE B-H ESPECIAL 2 20 154006 TUERCA DIN 934 M-14x150 C8 ZN 4
PRESIEMBRA - 99
Nº CÓDIGO DENOMINACIÓN CANT. Nº CÓDIGO DENOMINACIÓN CANT.
1 102083 TORNILLO DIN 931 M-12x40 C8.8 1 22 6.327 BULÓN 25x100 2
2 102024 TORNILLO DIN 931 M-10x40 C8.8 1 23 6.285 HUSILLO ROSCA I 1
3 107004 TORNILLO DIN 608/934 M-10x40 C6.8 1 24 6.284 TUERCA HUSILLO 3º PUNTO CONJUNTO 1
4 151006 TUERCA DIN 934 M-12 C8 1 25 6.067 BULÓN 25x115 1
5 151009 TUERCA DIN 934 M-14/150 C8 2 26 150020 CONTRATUERCA DIN 936 M-30 C5 1
6 153004 TUERCA DIN 985 M-14 AUTOBLOCANTE 2 27 6.281 HUSILLO CORTO ROSCA D 1
7 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 1 6.282 HUSILLO LARGO ROSCA D 1
8 207437 MUELLE COMPRESIÓN 220x53x8 15 ESPECIAL 1 28 102068 TORNILLO DIN 931 M-18x100 C8.8 1
9 208045 BRAZO CURVO 20x20 PRESIEMBRA 96 1T 1 151011 TUERCA DIN 934 M-18 C8 1
208044 BRAZO CURVO 20x20 PRESIEMBRA 96 2T 1 29 6.021 TUBO 40x40x4x2630 TRASERO (PS-3013) 1
10 209115 REJA LA PIÑA KONSGKILDE K-05 1 6.037 TUBO 40x40x4x3140 TRASERO (PS-3517) 1
209063 REJA LA PIÑA C-0 4 1 6.038 TUBO 40x40x4x3630 TRASERO (PS-4021) 1
11 6.134 BULÓN INFERIOR PRESIEMBRA 1 6.041 TUBO 40x40x4x2030 TRASERO (PS-2513) 1
12 6.135 TENSOR PRESIEMBRA CORTO 99 (BRAZO NO DETRÁS
DE RUEDA) 1 30 6.020 TUBO 40x40x4x2880 DELANTERO (PS-3013) 1
6.137 TENSOR PRESIEMBRA LARGO 99 (BRAZO DETRÁS DE
RUEDA) 1 6.034 TUBO 40x40x4x3400 DELANTERO (PS-3517) 1
13 6.136 BULÓN SUPERIOR PRESIEMBRA 1 6.039 TUBO 40x40x4x3880 DELANTERO (PS-4021) 1
14 6.323 ARANDELA CONJUNTO INDEPENDIENTE PRESIEMBRA 1 6.040 TUBO 40x40x4x2280 DELANTERO (PS-2513) 1
15 6.392 ABARCÓN AMARRE CONJUNTO INDEPENDIENTE
PRESIEMBRA 99 1 31 00.306 ABARCÓN AMARRE B-H ESPECIAL 2
16 6.397 PIEZA AMARRE PRESIEMBRA 99 1 32 6.367 ABARCÓN SEPARADOR CHASIS
PRESIEMBRA 2
17 6.398 SOPORTE BRAZO PRESIEMBRA 99 1 33 6.064 CENTRAL D BRAZOS 410 C/PLETINA 1
18 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 1 6.065 CENTRAL I BRAZOS 410 C/PLETINA 1
19 6.399 CONJUNTO INDEPENDIENTE PRESIEMBRA CORTO 99 1 34 207448 CONTERA 40x40x4 4
6.400 CONJUNTO INDEPENDIENTE PRESIEMBRA LARGO 99 1 35 213010 CASQUILLO NYLON CHL 2
20 6.262 TIRO TRASERO D ANCHO 1 36 6.279 TENSOR 3ER PUNTO CORTO
1
6.263 TIRO TRASERO I ANCHO 1 6.280 TENSOR 3ER PUNTO LARGO 1
