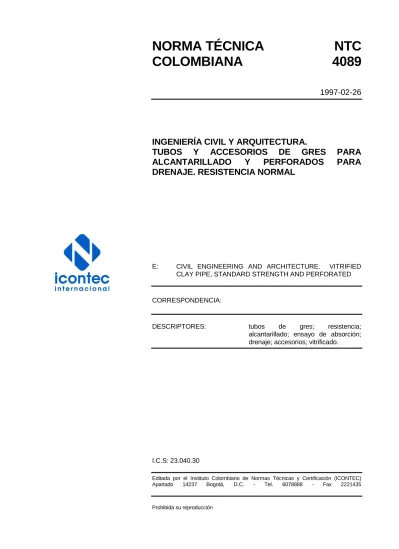

NORMA TÉCNICA
NTC
COLOMBIANA
4089
1997-02-26
INGENIERÍA CIVIL Y ARQUITECTURA.
TUBOS
Y
ACCESORIOS
DE
GRES
PARA
ALCANTARILLADO
Y
PERFORADOS
PARA
DRENAJE. RESISTENCIA NORMAL
E: CIVIL ENGINEERING AND ARCHITECTURE. VITRIFIED CLAY PIPE, STANDARD STRENGTH AND PERFORATED
CORRESPONDENCIA:
DESCRIPTORES: tubos de gres; resistencia; alcantarillado; ensayo de absorción; drenaje; accesorios; vitrificado.
I.C.S: 23.040.30
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 4089 fue ratificada por el Consejo Directivo de 1997-02-26.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 369101. Tubería de gres.
E.A.A.B
LADRILLERA LOS OLIVARES LTDA. MANUFACTURAS DE CEMENTO TITÁN
MINISTERIO DE DESARROLLO TEJAR CERÁMICA BABILONIA TUBOS MOORE
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ASOCIACIÓN COLOMBIANA DE ING. SANITARIA Y AMBIENTAL
CÁMARA COLOMBIANA DE LA CONSTRUCCIÓN
DE ANTIOQUIA
EMPRESA COLOMBIANA DE MINERALES LTDA.
EMPRESAS MUNICIPALES DE CALI INDUSTRIA DE LA GRES LTDA.
ICPC
LADRILLERA BUCARAMANGA
PREFABRICADOS COLOMBIA LTDA. SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO
UNIVERSIDAD DE ANTIOQUIA UNIVERSIDAD DEL CAUCA
UNIVERSIDAD NACIONAL DE COLOMBIA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 4089
RESUMEN
1 INGENIERÍA CIVIL Y ARQUITECTURA.
TUBOS Y ACCESORIOS DE GRES PARA ALCANTARILLADO Y PERFORADOS PARA DRENAJE. RESISTENCIA NORMAL
1. OBJETO
1.1 En esta norma se establecen los criterios para aceptación, antes de la instalación, de tubos y accesorios de gres de resistencia normal destinados al uso en conducción de desechos domésticos e industriales, y de agua lluvia; y de tubos de gres perforados para drenaje de resistencia normal destinados al uso en drenaje subterráneo, campos de filtro, campos de lixiviación e instalaciones similares de drenaje subterráneo.
1.2 Los valores se deben regir de acuerdo al Sistema Internacional de Unidades. Véase la NTC 1000 (ISO 1000)
1.3 La siguiente advertencia de precaución corresponde únicamente a la parte del método de ensayo, numeral 5.6 de esta norma. Esta norma no pretende considerar todos los problemas de seguridad, si existen, relacionados con el uso de la misma. El usuario de esta norma es responsable de establecer procedimientos adecuados de seguridad, salud y determinar la aplicación de limitaciones regulatorias antes de usarla.
2. NORMAS QUE DEBEN CONSULTARSE
Las siguientes normas contienen disposiciones que, mediante la referencia dentro de este texto, constituyen disposiciones de esta norma. En el momento de la publicación eran válidas las ediciones indicadas. Todas las normas están sujetas a actualización; los participantes, mediante acuerdos basados en esta norma, deben investigar la posibilidad de aplicar la última versión de las normas mencionadas.
NTC 1000:1993, Sistema Internacional de Unidades (ISO 1000).
NTC 3526:1995, Ingeniería Civil y Arquitectura. Juntas de compresión para tuberías y accesorios de gres (ASTM C 425).
NTC 3796:1995, Ingeniería Civil y Arquitectura. Métodos de ensayo para tubos de gres (ASTM C 301). ASTM C 896:1993, Terminology Relating to Clay Products.
NORMA TÉCNICA COLOMBIANA
NTC 4089
RESUMEN
3. DEFINICIONES
3.1 Arcilla: agregado terroso o mineral consistente esencialmente, en silicatos hidratados de alúmina. Es plástica cuando está suficientemente pulverizada y húmeda, rígida cuando está seca, y vitrificada cuando ha sido cocida a una temperatura suficientemente alta.
3.2 Diámetro nominal: referencia al diámetro interno, solamente con aproximación a la unidad dimensional más cercana.
3.3 Galápago:accesorio de conexión de los desagües domiciliarios al colector.
3.4 Longitud útil de un tubo: distancia entre el extremo interno de la campana y el extremo del espigo.
3.5 Perforación: orificio que atraviesa la pared del cuerpo del tubo.
3.6 Tubos de gres: los de sección circular fabricados de arcilla o de una combinación de estas, que se han formado, secado y quemado hasta un punto que formen el material vitrificado; se funden para adherir los diferentes granos cristalinos.
3.7 Tubos de gres perforados para drenaje: los de sección circular con perforaciones, fabricados fundamentalmente con arcilla o una combinación de estas.
3.8 Tubos de gres de resistencia normal: para efectos de esta norma, son los tubos que cumplen con la resistencia indicada en la Tabla 3.
3.9 La combinación de arcillas enunciadas en los numerales 3.6 y 3.7: se refieren a arcillas refractarias, esquistos y arcillas superficiales encontrándose definidos en la norma ASTM C896. 3.10 Vidriado: película superficial aplicada al tubo.
NORMA TÉCNICA COLOMBIANA
NTC 4089
RESUMEN
3
