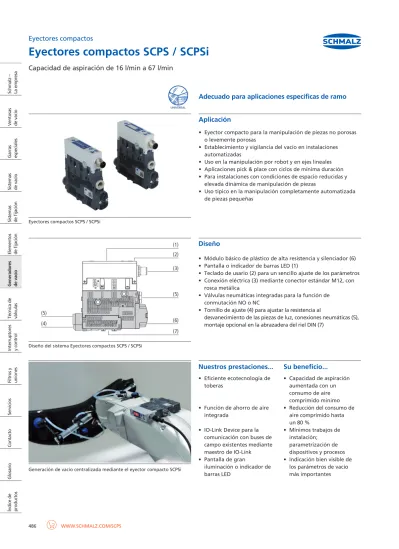

Eyectores compactos SCPS / SCPSi

(1)

Ventosas de vac ío Garras especiales Sistemas de vac ío Sistemas de fijaci ón Elementos de fijaci ón Generador es de vac ío Técnica de válvulas Interruptores y control Filtros y uniones Servicios Contacto Glosario

Adecuado para aplicaciones específicas de ramo

Aplicación

• Eyector compacto para la manipulación de piezas no porosas

o levemente porosas

• Establecimiento y vigilancia del vacío en instalaciones

automatizadas

• Uso en la manipulación por robot y en ejes lineales

• Aplicaciones pick & place con ciclos de mínima duración

• Para instalaciones con condiciones de espacio reducidas y

elevada dinámica de manipulación de piezas

• Uso típico en la manipulación completamente automatizada

de piezas pequeñas

Diseño del sistema Eyectores compactos SCPS / SCPSi

Diseño

• Módulo básico de plástico de alta resistencia y silenciador (6)

• Pantalla o indicador de barras LED (1)

• Teclado de usario (2) para un sencillo ajuste de los parámetros

• Conexión eléctrica (3) mediante conector estándar M12, con

rosca metálica

• Válvulas neumáticas integradas para la función de

conmutación NO o NC

• Tornillo de ajuste (4) para ajustar la resistencia al

desvanecimiento de las piezas de luz, conexiones neumáticas (5),

montaje opcional en la abrazadera del riel DIN (7)

Generación de vacío centralizada mediante el eyector compacto SCPSi

Nuestros prestaciones...

Su beneficio...

• Eficiente ecotecnología de

toberas

• Capacidad de aspiración

aumentada con un

consumo de aire

comprimido mínimo

• Función de ahorro de aire

integrada

• Reducción del consumo de

aire comprimido hasta

un 80 %

• IO-Link Device para la

comunicación con buses de

campo existentes mediante

maestro de IO-Link

• Mínimos trabajos de

instalación;

parametrización de

dispositivos y procesos

• Pantalla de gran

iluminación o indicador de

barras LED

• Indicación bien visible de

los parámetros de vacío

más importantes

(2)

Ventosas de vac ío Garras especiales Sistemas de vac ío Sistemas de fijaci ón Elementos de fijaci ón Generador es de vac ío Técnica de válvulas Interruptores y control Filtros y uniones Servicios Contacto Glosario Índice de productos

El eyector compacto SCPS / SCPSi se suministra como producto listo para su conexión (cables no incluidos).

Accesorios disponibles: cable de conexión, distribuidor, abrazadera para raíl DIN, filtro, placa de conexión de aire comprimido,

kit de fijación, sistema del aire de extractor

Clave de nomenclatura Eyectores compactos SCPS / SCPSi

SCPSi

–

2-07

–

G02

–

NO

–

M12-5

–

PNP

1 2 3 4 5 6

1 – Designación breve

Código Diseño

SCPS SCPS

SCPSi SCPSi (IO-Link)

4 – Posición de reposo válvula de aspiración

Código Modelo

NC Cerrada sin corriente

NO Abierta sin corriente

2 – Tamaño de tobera Código Diámetro en mm 07…15 ø 0,7 a 1,5 (sola etapa) 2-07...2-14 ø 0,7 a 1,4 (dos etapas) 5 – Conexión electrónica Código Conexión M12-5 M12, 5-polos 3 – Conexión Código Conexión G02 Rosca conexión 2 6 – Función de conmutación Código Modelo

PNP Conmutado contra plus

Tipo Número de artículo

SCPS 07 G02 NC M12-5 PNP 10.02.02.04112 SCPSi 07 G02 NC M12-5 10.02.02.04121 SCPS 07 G02 NO M12-5 PNP 10.02.02.04111 SCPSi 07 G02 NO M12-5 10.02.02.04120 SCPS 10 G02 NC M12-5 PNP 10.02.02.04114 SCPSi 10 G02 NC M12-5 10.02.02.04123 SCPS 10 G02 NO M12-5 PNP 10.02.02.04113 SCPSi 10 G02 NO M12-5 10.02.02.04122 SCPS 15 G02 NC M12-5 PNP 10.02.02.04116 SCPSi 15 G02 NC M12-5 10.02.02.04125 SCPS 15 G02 NO M12-5 PNP 10.02.02.04115 SCPSi 15 G02 NO M12-5 10.02.02.04124 SCPS 2-07 G02 NC M12-5 PNP 10.02.02.04360 SCPSi 2-07 G02 NC M12-5 10.02.02.04366 SCPS 2-07 G02 NO M12-5 PNP 10.02.02.04359 SCPSi 2-07 G02 NO M12-5 10.02.02.04365 SCPS 2-09 G02 NC M12-5 PNP 10.02.02.04362 SCPSi 2-09 G02 NC M12-5 10.02.02.04368 SCPS 2-09 G02 NO M12-5 PNP 10.02.02.04361 SCPSi 2-09 G02 NO M12-5 10.02.02.04367 SCPS 2-14 G02 NC M12-5 PNP 10.02.02.04364 SCPSi 2-14 G02 NC M12-5 10.02.02.04370 SCPS 2-14 G02 NO M12-5 PNP 10.02.02.04363 SCPSi 2-14 G02 NO M12-5 10.02.02.04369

Datos de pedido Eyectores compactos SCPS / SCPSi

(3)

Ventosas de vac ío Garras especiales Sistemas de vac ío Sistemas de fijaci ón Elementos de fijaci ón Generador es de vac ío Técnica de válvulas Interruptores y control Filtros y uniones Servicios Contacto Glosario Tipo Grado de evacuación [%] Capacidad de aspiración (máx.) [l/min] Capacidad de aspiración (máx.) [m³/h] Consumo de aire con asp. [l/min]*

Consumo de aire con asp. [m³/h]** Consumo de aire descarga máx. [m³/h] SCPS 07 85 16,0 0,98 22,0 1,35 7,25 SCPS 10 85 36,0 2,21 46,0 2,85 7,25 SCPS 15 85 65,5 4,03 98,0 6,03 7,25 SCPS 2-07 85 37,0 2,28 22,0 1,35 7,25 SCPS 2-09 85 49,5 3,05 40,5 2,49 7,25 SCPS 2-14 85 71,5 4,40 82,0 5,04 7,25

*A una presión de operativa óptima (4 bar) **A una presión de operativa óptima (4 bar)

Tipo Nivel acústico

libre [dB(A)]* Nivel acústico aspirado [dB(A)] Margen presión (presión operativa) [bar]

Diámetro int. tubo recom. aire comp. [mm]**

Diámetro int. tubo recom. vacío [mm]*** Peso [kg] Temperatura de trabajo [°C] SCPS 07 63 58 2,0 ... 6,0 4 4 0,195 0 ... 50 SCPS 10 73 60 2,0 ... 6,0 4 4 0,195 0 ... 50 SCPS 15 73 65 2,0 ... 6,0 4 6 0,195 0 ... 50 SCPS 2-07 63 58 2,0 ... 6,0 4 4 0,195 0 ... 50 SCPS 2-09 73 60 2,0 ... 6,0 4 4 0,195 0 ... 50 SCPS 2-14 75 65 2,0 ... 6,0 4 6 0,195 0 ... 50

*A una presión de operativa óptima (4 bar) **Para máx. 2 m longitud

***Para máx. 2 m longitud

Datos técnicos Eyectores compactos SCPS / SCPSi

Datos de pedido Accesorios Eyectores compactos SCPS / SCPSi

Tipo Número de artículo

Cable de conexión M12-5, 5 m, PUR, recto ASK B-M12-5 5000 21.04.05.00080

Distribuidor de conexiones 1x M12-5, 2x M12-4 ASV SMPI/SCPI 2xS-M12-4 10.02.02.03490

Carril DIN abrazadera HUT-SN-KL 70x18x8 10.02.02.04149

Filtro de vacío VFI CN6/4 50 10.07.01.00241

Filtro de vacío VFI CN8/6 50 10.07.01.00245

Placa de conexión de aire comprimido GP 4 SCPS 07..15 G2 10.02.02.04338

Kit de fijación SET SCPS 10.02.02.04343

Tipo Accesorios Número de artículo

SCPS/SCPSi Sistema del aire de extractor ABL-SET SCPS sola etapa 10.02.02.04216

SCPS/SCPSi 2 Sistema del aire de extractor ABL-SET SCPS dos etapa 10.02.02.04667

(4)

Datos de rendimiento Eyectores compactos SCPS / SCPSi

Presión operativa [bar]

V a cí o [ m b a r] SCPS/SCPSi 15 SCPS/SCPSi 2-14 2 3 4 5 6 300 400 500 600 700 800 900 1000

Vacío alcanzable a diferente presión operativa

Vacío [mbar] T ie m p o d e e va cu a ci ó n [ s/ l] SCPS/SCPSi 10 SCPS/SCPSi 2-09 0 200 400 600 800 0 1 2 3 4 5 6

Tiempo de evacuación para diferentes zonas de vacío [s/l]

Vacío [mbar] T ie m p o d e e va cu a ci ó n [ s/ l] SCPS/SCPSi 07 SCPS/SCPSi 2-07 0 200 400 600 800 0 10 2.5 5 7.5 12.5

Tiempo de evacuación para diferentes zonas de vacío [s/l]

Vacío [mbar] T ie m p o d e e va cu a ci ó n [ s/ l] SCPS/SCPSi 15 SCPS/SCPSi 2-14 0 200 400 600 800 0 0.5 1 1.5 2 2.5

Tiempo de evacuación para diferentes zonas de vacío [s/l] Presión operativa [bar]

V a cí o [ m b a r] SCPS/SCPSi 10 SCPS/SCPSi 2-09 2 3 4 5 6 400 500 600 700 800 900

Vacío alcanzable a diferente presión operativa Presión operativa [bar]

V a cí o [ m b a r] SCPS/SCPSi 07 SCPS/SCPSi 2-07 2 3 4 5 6 300 400 500 600 700 800 900 1000

Vacío alcanzable a diferente presión operativa

(5)

Ventosas de vac ío Garras especiales Sistemas de vac ío Sistemas de fijaci ón Elementos de fijaci ón Generador es de vac ío Técnica de válvulas Interruptores y control Filtros y uniones Servicios Contacto Glosario Vacío [mbar] C a p a ci d a d d e a sp ir a ci ó n [ l/ m in ] SCPS/SCPSi 10 SCPS/SCPSi 2-09 0 200 400 600 800 0 10 20 30 40 50 60

Capacidad de aspiración para distintos grados de evacuación [l/min]

Datos de rendimiento Eyectores compactos SCPS / SCPSi

Vacío [mbar] C a p a ci d a d d e a sp ir a ci ó n [ l/ m in ] SCPS/SCPSi 15 SCPS/SCPSi 2-14 0 200 400 600 800 0 20 40 60 80

Tiempo de evacuación para diferentes zonas de vacío [s/l]

0 50 100 200 300 400 500 600 700 800 SCPS/SCPSi 07 0,01 0,15 0,31 0,67 1,19 1,85 2,72 4,00 6,07 10,50 SCPS/SCPSi 2-07 0,00 0,00 0,00 0,15 0,40 0,85 1,75 2,70 4,20 7,20 100 200 300 400 500 600 700 800 SCPS/SCPSi 10 0,15 0,30 0,50 0,80 1,20 1,75 2,80 5,50 SCPS/SCPSi 2-09 - - 0,20 0,45 0,85 1,45 2,50 5,00 100 200 300 400 500 600 700 800 SCPS/SCPSi 15 0,07 0,15 0,25 0,40 0,60 0,90 1,30 2,30 Vacío [mbar] C a p a ci d a d d e a sp ir a ci ó n [ l/ m in ] SCPS/SCPSi 07 SCPS/SCPSi 2-07 0 200 400 600 800 0 10 20 30 40

(6)

Capacidad de aspiración para distintos grados de evacuación [l/min]

0 50 100 200 300 400 500 600 700 800 SCPS/SCPSi 07 15,69 13,56 12,28 10,37 8,21 6,22 4,05 2,11 1,16 0,25 SCPS/SCPSi 2-07 37,20 32,30 28,10 19,90 12,50 7,50 3,90 2,00 1,00 0,30 0 100 200 300 400 500 600 700 800 SCPS/SCPSi 10 36,1 29,5 25,9 20,8 16,9 13,0 8,1 3,4 0,5 SCPS/SCPSi 2-09 49,6 42,1 34,4 24,7 17,0 11,6 7,2 3,3 0,5 0 100 200 300 400 500 600 700 800 SCPS/SCPSi 15 65,5 57,1 47,4 39,3 32,0 25,3 17,0 8,8 1,5 SCPS/SCPSi 2-14 71,8 61,4 52,5 42,2 31,9 23,5 15,3 8,5 1,2

Datos de diseño Eyectores compactos SCPS / SCPSi

SCPS/SCPSi Tipo B [mm] B1 [mm] d [mm] d3 [mm] G1 G2 G3 H [mm] H2 [mm] H3 [mm] H4 [mm]

SCPS/SCPSi 18 18,6 4,4 2,6 G1/8“-HE G1/8“-HE M12x1-MA 99 40,8 47,5 16,5

SCPS/SCPSi 2 18 18,6 4,4 2,6 G1/8“-HE G1/8“-HE M12x1-MA 99 40,8 47,5 16,5

Tipo H5 [mm] L [mm] L1 [mm] L2 [mm] L3 [mm] L4 [mm] X1 [mm] X2 [mm] Y1 [mm] Y2 [mm] SCPS/SCPSi 5,5 84 105,0 91,5 22 29,5 36,9 16 12 12 SCPS/SCPSi 2 5,5 93 106,0 91,5 22 29,5 36,9 16 12 12 PA01022672_003-686_es-ES.pdf PA01022672_003-686_es-ES.pdf
