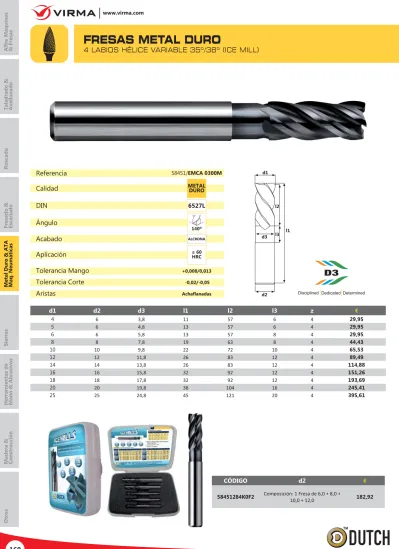

FRESAS METAL DURO 4 LABIOS HÉLICE VARIABLE 35º/38º (ICE MILL)

(1)

Alfra Máquinas & Fresas

Taladrado & Avellanado

Roscado

Fresado & Escariado

Metal Duro & ATA Maq. Neumáticas

Herramientas de Mano & Abrasivos

Sierras

Madera & Construcción

Otros

Referencia

Calidad

Ángulo

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

58451/EMCA 0300M METAL DURO 140º ≤ 60 HRC 6527L ALCRONA +0,008/0,013 -0,02/-0,05

Aristas

Achafl anadas

d1 d2 d3 l1 l2 l3 z € 4 6 3,8 11 57 6 4 29,95 5 6 4,8 13 57 6 4 29,95 6 6 5,8 13 57 8 4 29,95 8 8 7,8 19 63 8 4 44,43 10 10 9,8 22 72 10 4 65,53 12 12 11,8 26 83 12 4 89,49 14 14 13,8 26 83 12 4 114,88 16 16 15,8 32 92 12 4 151,26 18 18 17,8 32 92 12 4 193,69 20 20 19,8 38 104 16 4 245,41 25 25 24,8 45 121 20 4 395,61 d1 d2 l1 l2 d3 l3 CÓDIGO d2 € 58451284K0F2 Composición: 1 Fresa de 6,0 + 8,0 + 10,0 + 12,0 182,92

(2)

Roscado

Sierras

Otros

Referencia

Calidad

Ángulo

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

58519/EMCA 1100M METAL DURO 140º ≤ 60 HRC 6527L ALCRONA +0,008/0,013 -0,02/-0,05

Aristas

Achafl anadas

d1 d2 d3 l1 l2 l3 z € 4 6 3,8 11 57 6 4 38,44 5 6 4,8 13 57 6 4 38,44 6 6 5,8 13 57 8 4 38,44 8 8 7,8 19 63 8 4 53,10 10 10 9,8 22 72 10 4 82,82 12 12 11,8 26 83 12 4 110,50 14 14 13,8 26 83 12 4 159,39 16 16 15,8 32 92 12 4 197,31 18 18 17,8 32 92 12 4 266,30 20 20 19,8 38 104 16 4 321,85 d1 d2 l1 l2 d3 l3

FRESAS METAL DURO

(3)

Roscado

Sierras

Otros 58210/EMSA 5106 METAL DURO

Referencia

Calidad

Aplicación

Acabado

2 LABIOS SERIE CORTA

≤ 40 HRC

DIN

NORMA FÁBRICA ALCRONA

Tolerancia Mango

h6

Tolerancia Corte

e8 d1 d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € 1,0 1,5 2,0 4 6 40 20,38 4 8 40 21,58 3 10 38 22,22 2,5 4 8 40 20,38 4 12 50 30,37 3,0 6 8 45 20,38 6 12 50 22,22 4 12 50 22,22 3,5 6 10 45 20,38 6 14 57 43,30 4,0 6 11 45 20,38 6 15 50 22,22 6 14 50 22,22 4,5 6 11 45 29,57 5,0 6 13 50 20,38 6 20 60 22,22 6 16 57 22,22 5,5 6 13 50 29,57 6,0 6 13 50 20,38 6 20 60 22,22 6,5 8 16 60 37,85 7,0 8 16 60 31,37 8 20 63 39,18 7,5 8 16 60 37,85 8,0 8 19 60 31,37 8 25 70 35,07 8,5 10 19 70 56,03 10 22 72 57,16 9,0 10 19 70 47,31 9,5 10,0 10 22 70 47,31 10 30 90 54,29 10,5 12 22 75 76,82 12 25 73 79,75 11,0 12 22 75 76,82 14 25 75 128,72 12,0 12 26 75 61,68 12 30 90 69,90 13,0 14,0 14 26 85 97,45 16 40 110 176,32 16 32 82 131,04 15,0 16 26 90 127,48 18 32 92 227,05 16,0 16 32 100 123,24 16 50 110 142,95 20 38 92 203,65 17,0 18,0 18 32 100 169,42 20 50 110 313,47 20,0 20 38 105 179,01 20 55 110 194,20 25,0 25 75 140 611,82 582195/EMSA 5406 METAL DURO 2 LABIOS SERIE LARGA

≤ 40 HRC NORMA FÁBRICA ALCRONA h6 e8 58319/EMSA 3300M METAL DURO 3 LABIOS SERIE CORTA

≤ 40 HRC NORMA FÁBRICA ALCRONA h6 e8 d1 d2 l1 l2

(4)

Roscado

Sierras

Otros 584195/EMSA 4310L METAL DURO

Referencia

Calidad

Aplicación

Acabado

4 LABIOS SERIE LARGA

≤ 40 HRC

DIN

NORMA FÁBRICA ALCRONA

Tolerancia Mango

h6

Tolerancia Corte

e8 d1 d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € 1,0 3 3 38 26,42 4 2,5 50 24,06 1,5 3 3 38 26,42 4 4 50 24,06 2,0 4 6 40 20,38 4 8 40 21,58 3 3 38 26,42 6 5 50 24,06 2,5 4 8 40 20,38 3,0 6 8 45 20,38 6 12 50 21,81 3 4 38 26,42 6 8 60 25,25 3,5 6 10 45 20,38 4,0 6 11 45 20,38 6 15 50 21,81 4 5 54 26,42 6 8 70 26,57 4,5 6 11 45 20,38 5,0 6 13 50 20,38 6 20 60 23,45 6 6 54 26,42 6 10 80 27,81 5,5 6 13 50 29,57 6,0 6 13 50 20,38 6 20 60 23,45 6 7 54 26,42 6 12 90 28,82 6,5 8 16 60 37,85 7,0 8 16 60 31,37 8 8 63 37,26 8 14 90 44,09 7,5 8 16 60 37,85 8,0 8 19 60 31,37 8 25 70 35,07 8 9 63 37,26 8 14 100 44,09 8,5 10 19 70 56,03 9,0 10 19 70 47,31 10 10 75 52,50 9,5 10 19 70 56,03 10,0 10 22 70 47,31 10 30 90 54,29 10 11 75 52,50 10 18 100 59,22 10,5 11,0 12 22 75 61,68 12,0 12 26 75 61,68 12 30 90 73,18 12 12 75 69,51 12 22 110 80,89 13,0 12 26 85 130,60 14,0 14 26 85 95,73 14 14 89 108,24 14 26 110 160,40 15,0 16 26 90 170,83 16,0 16 32 89 123,24 16 50 110 142,95 16 16 89 140,68 16 30 140 163,49 17,0 16 32 100 227,05 18,0 18 32 100 169,42 18 18 100 150,38 18 34 140 268,75 20,0 20 38 100 179,01 20 55 110 194,20 20 20 100 201,89 20 38 160 268,75 25,0 25 45 100 290,14 58619/EMBA 2300M METAL DURO

2 LAB. PUNTA BOLA S. CORTA

≤ 40 HRC NORMA FÁBRICA ALCRONA h6 e8 586191/EMBA 5406 METAL DURO 2 LAB. PUNTA BOLA S. LARGA

≤ 40 HRC NORMA FÁBRICA ALCRONA h6 e8 58419/EMSA 4300M METAL DURO 4 LABIOS SERIE CORTA

≤ 40 HRC NORMA FÁBRICA ALCRONA h6 e8

(5)

Roscado

Sierras

Otros 57X2ASC METAL DURO

Referencia

Calidad

Aplicación

Acabado

2 LABIOS SERIE CORTA

≤ 40 HRC

DIN

NORMA FÁBRICA

Tolerancia Mango

h6

Tolerancia Corte

h10 57X2ASL METAL DURO 2 LABIOS SERIE LARGA

≤ 40 HRC NORMA FÁBRICA h6 h10 57X4ASC METAL DURO 4 LABIOS SERIE CORTA

≤ 40 HRC NORMA FÁBRICA h6 h10 d1 d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € 1,0 1 3 40 23,00 3 2,5 38 32,52 1,5 1,5 3 40 23,00 4 5 50 32,52 2,0 2 8 40 11,40 2 20 50 13,60 2 8 40 11,40 2,5 2,5 8 40 12,20 3 7 38 27,38 2,5 8 40 12,20 3,0 3 10 40 13,70 3 20 55 15,20 3 10 38 22,22 3 10 40 13,70 3,5 3,5 10 40 14,20 4 12 50 30,37 3,5 10 40 14,20 4,0 4 12 40 14,90 4 20 60 18,50 4 12 50 22,22 4 12 40 14,90 4,5 4,5 12 50 17,50 6 14 57 43,30 4,5 12 50 17,50 5,0 5 14 50 18,30 5 20 60 21,10 6 14 50 22,22 5 14 50 18,30 5,5 5,5 14 50 20,20 5,5 14 50 20,20 6,0 6 16 50 20,20 6 24 65 22,00 6 16 57 22,22 6 16 50 19,90 6,5 6,5 16 50 24,50 6,5 16 50 24,50 7,0 7 16 60 26,70 7 30 75 31,00 7 16 60 26,70 7,5 7,5 16 60 28,00 7,5 16 60 28,00 8,0 8 18 60 29,30 8 32 80 34,60 8 20 63 39,18 8 18 60 29,30 8,5 8,5 18 60 31,60 8,5 18 60 31,60 9,0 9 20 60 32,80 9 32 80 43,10 9 20 60 32,80 9,5 9,5 20 70 37,30 9,5 20 70 37,30 10,0 10 22 70 38,90 10 32 80 46,70 10 22 72 57,16 10 22 70 38,90 10,5 10,5 22 70 42,40 10,5 22 70 42,40 11,0 11 22 70 46,50 11 50 100 62,30 11 22 70 46,50 11,5 11,5 22 70 48,00 11,5 22 70 48,00 12,0 12 25 70 48,60 12 50 100 70,20 12 25 73 79,75 12 25 70 48,60 13,0 13 25 75 55,20 13 50 100 78,10 13 25 75 55,20 14,0 14 28 75 63,90 14 55 100 86,20 14 25 75 128,72 14 28 75 63,90 15,0 15 28 75 73,80 15 60 120 109,00 15 28 75 73,80 16,0 16 32 80 82,80 16 60 120 121,60 16 32 82 131,04 16 32 80 82,80 17,0 17 32 80 99,70 17 60 120 135,90 17 32 80 99,70 18,0 18 32 80 107,50 18 60 120 146,60 18 32 92 227,05 18 32 80 107,50 19,0 19 38 104 137,90 19 60 130 172,70 19 38 104 137,90 20,0 20 38 104 150,60 20 60 130 193,10 20 38 92 203,65 20 38 104 150,60 22,0 22 38 104 183,50 22 75 150 295,20 22 38 104 183,50 25,0 25 38 104 230,10 25 75 150 377,70 25 38 104 230,10 30,0 30 38 104 316,20 30 75 150 491,40 30 38 104 316,20 57X3ASC METAL DURO 3 LABIOS SERIE CORTA

≤ 40 HRC NORMA FÁBRICA h6 h10

Al-TiN Al-TiN Al-TiN Al-TiN

d1 d2 l1 l2 d1 d2 l1 l2 d1 d2 l1 l2 d1 d2 l1 l2

FRONTALES 2-3-4-6 LABIOS

(6)

Roscado

Sierras

Otros 57X6ASL METAL DURO

Referencia

Calidad

Aplicación

Acabado

6 LABIOS SERIE LARGA

≤ 40 HRC

DIN

Tolerancia Mango

h6

Tolerancia Corte

h10 57X6ASEL METAL DURO

6 LABIOS SERIE EXTRA LARGA

≤ 40 HRC NORMA FÁBRICA h6 h10 57XRASL METAL DURO DESBASTE SERIE LARGA

≤ 40 HRC NORMA FÁBRICA h6 h10 57X4ASL METAL DURO 4 LABIOS SERIE LARGA

≤ 40 HRC NORMA FÁBRICA h6 h10 d1 d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € 1,0 1,5 2,0 2 20 50 13,60 2,5 3,0 3 20 55 15,20 3,5 4,0 4 20 60 18,50 4,5 5,0 5 20 60 21,10 5,5 6,0 6 24 65 23,20 6 20 50 24,90 6 24 100 34,60 6 16 60 28,20 6,5 7,0 7 30 75 31,00 7,5 8,0 8 32 80 34,60 8 25 60 33,30 8 32 100 46,50 8 19 70 39,20 8,5 9,0 9 32 80 43,10 9,5 10,0 10 32 80 46,70 10 30 70 46,30 10 32 100 58,30 10 22 70 50,30 10,5 11,0 11 50 100 62,30 11,5 12,0 12 50 100 70,20 12 35 75 58,60 12 50 100 82,50 12 26 80 66,20 13,0 13 50 100 78,10 14,0 14 55 100 86,20 14 35 75 73,30 14 26 80 81,60 15,0 15 60 120 109,00 16,0 16 60 120 121,60 16 38 80 104,45 16 60 150 152,30 16 32 100 111,50 17,0 17 60 120 135,90 18,0 18 60 120 146,60 18 38 80 143,34 18 60 150 187,60 18 32 100 135,70 19,0 19 60 130 172,70 20,0 20 60 130 193,10 20 40 104 176,62 20 60 150 233,90 20 38 104 172,60 22,0 22 75 150 295,20 25,0 25 75 150 377,70 25 40 104 357,51 25 60 150 397,70 25 45 121 347,22* 30,0 30 75 150 491,40

Al-TiN Al-TiN Al-TiN Al-TiN

d1 d2 l1 l2 d1 d2 l1 l2 d1 d2 l1 l2 d1 l1 l2 d2

(7)

Roscado

Sierras

Otros 57X2ABSC METAL DURO

Referencia

Calidad

Aplicación

Acabado

2 LABIOS PUNTA BOLA SERIE CORTA ≤ 40 HRC

DIN

Tolerancia Mango

h6

Tolerancia Corte

h10 57X2ABSL METAL DURO 2 LABIOS PUNTA BOLA

SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 h10 d1 d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € 1,0 1 3 40 30,30 1,5 1,5 3 40 30,30 2,0 2 8 40 14,60 2 20 50 17,90 2 8 40 14,60 2,5 6 5 60 24,05 3,0 3 10 40 17,70 3 20 55 19,50 3 10 40 17,70 4,0 4 12 40 18,30 4 20 60 23,70 4 12 40 18,30 5,0 5 14 50 23,30 5 20 60 26,30 5 14 50 23,30 6,0 6 16 50 24,90 6 24 65 30,80 6 16 50 24,90 7,0 7 16 60 29,70 7 30 75 38,00 8,0 8 18 60 33,30 8 32 80 43,60 8 18 60 33,30 9,0 9 20 60 38,80 9 32 80 51,10 10,0 10 22 70 45,20 10 32 80 54,70 10 22 70 45,20 12,0 12 25 70 56,60 12 50 100 81,20 12 25 70 56,60 14,0 14 28 75 72,30 14 55 100 98,20 14 28 75 72,30 16,0 16 32 80 94,20 16 60 120 135,60 16 32 80 94,20 18,0 18 32 80 123,50 18 60 120 164,60 18 32 80 123,50 20,0 20 38 104 166,60 20 60 130 215,10 20 38 104 166,60 25,0 25 38 104 260,10 25 75 150 427,70 25 38 104 260,10 30,0 30 38 104 356,20 57X4ABSC METAL DURO 4 LABIOS PUNTA BOLA

SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 h10

Al-TiN Al-TiN Al-TiN

d1 d2 l1 l2 d1 d2 l1 l2 d1 d2 l1 l2

PUNTA BOLA

(8)

Roscado

Sierras

Otros 57XR3ABSL METAL DURO

Referencia

Calidad

Aplicación

Acabado

DESBASTE PUNTA BOLA ≤ 40 HRC

DIN

Tolerancia Mango

h6

Tolerancia Corte

h10 57X2ABSEL METAL DURO 2 LABIOS PUNTA BOLA MANGO EXTRA LARGO

≤ 40 HRC NORMA FÁBRICA e8 h6 57X4ABSL METAL DURO 4 LABIOS PUNTA BOLA

SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 h10 d1 d2 l1 l2 € d2 l1 l2 € d2 l1 l2 € 1,0 4 2,5 50 1,5 4 4 50 2,0 6 5 50 27,36 2,5 3,0 6 8 60 27,36 3 6 80 4,0 6 8 70 27,36 5,0 6 10 80 28,60 6,0 6 10 120 7,0 8 14 90 47,12 8,0 8 16 63 102,59 9,0 10 18 100 72,81 10,0 12,0 12 26 83 196,80 12 22 200 233,41 14,0 14 26 110 112,10 14 26 83 238,79 16,0 16 30 140 148,40 16 32 92 320,67 16 30 250 400,38 18,0 18 34 140 172,80 18 32 92 410,85 20,0 20 38 160 245,90 20 38 104 516,10 20 38 250 624,69 25,0 25 50 180 449,10 30,0

Al-TiN Al-TiN Al-TiN

d1 d2 l1 l2 d1 d2 l2 l1

FRESAS METAL DURO

(9)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2AM METAL DURO ≤ 40 HRC Al-TiN h10 h6

• Alta precisión en el mecanizado de material para las industrias médica, óptica, electrónica y aeroespacial. • Excelente rendimiento sobre materiales de gran dureza (HRc 70).

2 LABIOS MINIATURA

d1 d2 l1 l2 NORMA FÁBRICA d1 d2 l1 l2 € d1 d2 l1 l2 € 0,4 3 1 40 21,67 1,0 3 2,5 40 18,11 0,5 3 1 40 21,67 1,2 3 3 40 18,11 0,6 3 1,5 40 21,67 1,3 4 4 40 18,11 0,7 3 1,4 40 21,67 1,4 3 3,5 40 18,11 0,8 3 2 40 21,67 1,5 3 4 40 18,11 0,9 3 2 40 21,67

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2ABM METAL DURO ≤ 40 HRC Al-TiN e8 h6

• Fresas de alta precisión para industrias médicas, ópticas, electrónicas y aeroespaciales.

• Excelentes resultados en seco.

• Excelentes resultados en materiales de gran dureza hasta 70 HRc.

2 LABIOS PUNTA BOLA MINIATURA

NORMA FÁBRICA d1 d2 l1 l2 € d1 d2 l1 l2 € 0,6 3 1,1 40 52,77 1,2 3 3 40 37,02 0,7 3 1,5 40 46,47 1,3 3 3,5 40 37,02 0,8 3 2 40 43,32 1,4 3 3,5 40 37,02 0,9 3 2,2 40 43,32 1,5 3 4 40 37,02 1,0 3 2,5 40 36,78 d1 d2 l1 l2

Notas

VARIAS

(10)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2ABCC METAL DURO ≤ 40 HRC Al-TiN e8 h6

• Alta efi cacia de fresado en agujeros y zonas

profundas.

2 LABIOS PUNTA BOLA CUELLO CÓNICO

NORMA FÁBRICA d1 d2 d3 l1 l2 l3 l4 Cuello € 1,0 6 4,3 2 4 23 60 5° 55,07 1,0 6 5,0 2 4 42 80 3° 57,96 2,0 6 2,9 4 6 23 60 1°30’ 49,46 2,0 6 5,0 4 6 23 60 5° 49,46 2,0 6 5,7 4 6 41 80 3° 53,86 3,0 6 5,6 6 8 32 70 3° 49,86 4,0 6 6,0 8 10 28 70 3° 50,17 4,0 6 6,0 8 10 49 90 1°30’ 55,70 5,0 8 8,0 10 12 41 90 3° 80,06 5,0 8 7,6 10 12 61 110 1°30’ 93,45 6,0 8 8,0 12 15 34 90 3° 80,06 6,0 8 8,0 12 15 53 110 1°30’ 93,45 8,0 10 10,0 14 17 36 100 3° 141,53 8,0 10 10,0 14 17 55 120 1°30’ 158,81 10,0 12 12,0 18 21 40 110 3° 177,49 10,0 12 12,0 18 21 59 130 1°30’ 183,63 12,0 16 16,0 22 25 63 140 3° 295,36 12,0 16 15,0 22 25 83 160 1=30’ 303,93 d1 d2 d3 l1 l2 l3 l4

Notas

FRESAS METAL DURO

(11)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2ABSEC METAL DURO ≤ 40 HRC Al-TiN h6 h10

• Diseñadas para operaciones de fresado de alta precisión.

• La tolerancia del radio(± 0,01 mm) mejora la

rugosidad de la superficie de acabado.

2 LABIOS PUNTA BOLA CORTE EXTRA CORTO

NORMA FÁBRICA d1 d2 l1 l2 l3 d3 € d1 d2 l1 l2 l3 d3 € 1,0 4 1 2,2 50 0,95 24,06 8,0 8 8 16 100 7,9 47,91 1,2 4 1,2 2,6 50 1,1 24,06 9,0 10 9 18 100 8,9 65,76 1,5 4 1,5 3 50 1,4 24,06 10,0 10 10 20 100 9,9 65,76 2,0 6 2 4 50 1,9 24,06 12,0 12 12 24 110 11,9 92,59 3,0 6 3 6 60 2,9 25,25 14,0 14 14 28 110 13,8 133,10 4,0 6 4 8 70 3,9 26,57 16,0 16 16 32 140 15,8 205,12 5,0 6 5 10 80 4,9 27,81 18,0 18 18 36 140 17,8 260,70 6,0 6 6 12 90 5,9 28,82 20,0 20 20 40 160 19,8 366,09 7,0 8 7 14 90 6,9 46,16 25,0 25 25 50 180 24,8 674,86 d1 d2 d3 l1 l2 l3

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2ABSX METAL DURO ≤ 40 HRC Al-TiN e8 h6

• Adecuadas para materiales de gran dureza, de 55 HRc a 70 HRc.

• Filos de corte reforzados. • Tolerancia del radio: ± 0,01 mm.

2 LABIOS PUNTA BOLA C. EXTRA CORTO 70 HRC

NORMA FÁBRICA d1 d2 l1 l2 l3 d3 € d1 d2 l1 l2 l3 d3 € 1 4 1 2,2 50 0,95 26,84 8 8 8 16 100 7,9 47,91 1,2 4 1,2 2,6 50 1,1 26,84 9 10 9 18 100 8,9 65,76 1,5 4 1,5 3 50 1,4 26,84 10 10 10 20 100 9,9 65,76 2 6 2 4 50 1,9 26,84 12 12 12 24 110 11,9 92,59 3 6 3 6 60 2,9 26,84 14 14 14 28 110 13,8 133,1 4 6 4 8 70 3,9 26,84 16 16 16 32 140 15,8 205,12 5 6 5 10 80 4,9 31,19 18 18 18 36 140 17,8 260,7 6 6 6 12 90 5,9 31,19 20 20 20 40 160 19,8 366,09 7 8 7 14 90 6,9 46,16 25 25 25 50 180 24,8 674,86 d1 d2 d3 l1 l2 l3

VARIAS

(12)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2AESL METAL DURO ≤ 40 HRC Al-TiN h9 h6

• Diseñadas para fresadoras de copiado. • Permite aumentar el avance.

• Permite 15º de inclinación.

• Fácil de reafi lar.

• Tolerancia del radio ± 0,01 mm.

2 LABIOS PUNTA ESFÉRICA SERIE LARGA

NORMA FÁBRICA d1 R ± 0,01 d2 l1 l2 l3 d3 € 3 1,5 6 2,3 30 80 2,5 62,11 4 2 6 3,1 30 80 3,3 62,11 5 2,5 6 3,9 38 80 4,1 62,13 12 6 12 9,5 49 100 9,8 213,56 16 8 16 12,4 59 150 13,4 385,32 d1 d2 d3 l1 l2 l3

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X4AESL METAL DURO ≤ 40 HRC Al-TiN h9 h6

• Diseñadas para máquinas copiadoras. • Permite aumentar el avance.

• Permite 15º de inclinación.

• Fácil de reafi lar.

• Tolerancia del radio± 0,01 mm.

4 LABIOS PUNTA ESFÉRICA SERIE LARGA

NORMA FÁBRICA d1 R ± 0,01 d2 l1 l2 l3 d3 € 5 2,5 6 3,9 38 80 4,1 62,14 8 4 8 6,3 33 100 6,5 104,15 10 5 10 7,9 40 100 8,2 172,50 12 6 12 9,5 49 100 9,8 213,56 16 8 16 12,4 59 150 13,4 385,32 d1 d2 d3 l1 l2 l3

Notas

FRESAS METAL DURO

(13)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2ARESL METAL DURO ≤ 40 HRC Al-TiN e8 h6

• Diseñada para mecanizar aceros para herramientas, aleaciones de acero, aceros de moldes y materiales de dureza similar.

• Mejor acabado superfi cial.

• Incremento del avance.

2 LABIOS RADIO ESQUINA SERIE LARGA

NORMA FÁBRICA d1 d2 l1 l2 d1 (e8) R ± 0,01 d2 (h6) l1 l2 € d1 (e8) R ± 0,01 d2 (h6) l1 l2 € 3 R0,3 6 12 50 24,74 10 R1,0 10 30 90 62,09 4 R0,3 6 15 50 24,74 10 R1,5 10 30 90 62,09 4 R0,5 6 15 50 24,74 10 R2,0 10 30 90 62,09 5 R0,3 6 20 60 24,74 12 R0,5 12 30 90 82,63 5 R0,5 6 20 60 24,74 12 R1,0 12 30 90 82,63 6 R0,3 6 20 60 24,74 12 R1,5 12 30 90 82,63 6 R0,5 6 20 60 24,74 12 R2,0 12 30 90 90,02 6 R1,0 6 20 70 25,91 16 R0,5 16 50 110 153,22 8 R0,3 8 25 70 37,53 16 R1,0 16 50 110 168,83 8 R0,5 8 25 70 66,98 16 R1,5 16 50 110 168,83 8 R1,0 8 25 70 38,36 16 R2,0 16 50 110 168,83 8 R1,5 8 25 70 38,36 20 R0,5 20 55 110 209,81 8 R2,0 8 25 70 40,41 20 R1,0 20 55 110 209,81 10 R0,3 10 30 90 58,81 20 R1,5 20 55 110 209,81 10 R0,5 10 30 90 62,09 20 R2,0 20 55 110 236,09

Notas

VARIAS

(14)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X4ARESL METAL DURO ≤ 40 HRC Al-TiN e8 h6

• Los 4 labios permiten un mejor acabado superfi cial.

• Aumento de producción.

4 LABIOS RADIO ESQUINA SERIE LARGA

NORMA FÁBRICA d1 (e8) R ± 0,01 d2 (h6) l1 l2 € d1 (e8) R ± 0,01 d2 (h6) l1 l2 € 3 R0,3 6 12 50 24,74 10 R1,0 10 30 90 62,09 4 R0,3 6 15 50 24,74 10 R1,5 10 30 90 62,09 4 R0,5 6 15 50 24,74 10 R2,0 10 30 90 66,20 5 R0,3 6 20 60 25,91 12 R0,5 12 30 90 82,66 5 R0,5 6 20 60 25,91 12 R1,0 12 30 90 90,02 6 R0,3 6 20 60 25,91 12 R1,5 12 30 90 90,02 6 R0,5 6 20 60 25,91 12 R2,0 12 30 90 90,02 6 R1,0 6 20 70 27,15 16 R0,5 16 50 110 155,27 8 R0,3 8 25 70 73,68 16 R1,0 16 50 110 168,83 8 R0,5 8 25 70 38,36 16 R1,5 16 50 110 168,83 8 R1,0 8 25 70 40,41 16 R2,0 16 50 110 195,11 8 R1,5 8 25 70 40,41 20 R0,5 20 55 110 209,81 8 R2,0 8 25 70 42,87 20 R1,0 20 55 110 236,09 10 R0,3 10 30 90 109,00 20 R1,5 20 55 110 236,09 10 R0,5 10 30 90 62,09 20 R2,0 20 55 110 236,09 d1 d2 l1 l2

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X6ARESEC METAL DURO ≤ 40 HRC Al-TiN e8 h6

• Incremento del avance.

4 LABIOS RADIO ESQUINA SERIE EXTRA CORTA

NORMA FÁBRICA d1 d2 d3 l1 l2 l3 d1 R d2 l1 l2 l3 d3 € d1 R d2 l1 l2 l3 d3 € 2 R0,2 6 2,5 5 50 1,9 45,31 6 R0,6 6 7 14 55 5,6 45,31 2,5 R0,25 6 3 6 50 2,4 45,31 8 R0,8 8 10 18 60 7,4 58,04 3 R0,3 6 4 7 50 2,8 45,31 10 R1,0 10 12 25 70 9,4 85,89 3,5 R0,35 6 4,5 8 50 3,2 45,31 12 R1,2 12 15 30 80 11,4 117,83 4 R0,4 6 5 9 50 3,7 45,31 16 R1,6 16 18 35 90 15,4 213,19 5 R0,5 6 6 12 50 4,6 45,31

FRESAS METAL DURO

(15)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X4ARESEL METAL DURO ≤ 40 HRC Al-TiN e8 h6

• No queda marcada ninguna línea en el límite de la sección de corte durante el fresado escalonado ya que

esta fresa tiene radio esquina al principio y al fi nal del

corte.

• Alta velocidad de corte en paredes muy profundas con escalones.

• Adecuada para planos profundos, fresados circulares, contorneados.

4 LABIOS RADIO ESQUINA MANGO EXTRA LARGO

NORMA FÁBRICA d1 d2 l1 l2 d3 l3 d1 R d2 l1 l2 l3 d3 € 18 0,5 16 27 31,2 180 15,5 377,29 18 1 16 27 31,2 180 15,5 377,29 22 0,5 20 33 37,2 200 19,5 597,68 22 1 20 33 37,2 200 19,5 597,68

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X6ARESL METAL DURO ≤ 40 HRC Al-TiN h6 h10

• Diseñados para mecanizar aceros de gran dureza. • Corte y acabado en alta velocidad y avance.

• Mejor resistencia al desgaste. • Adecuado para trabajos en seco.

6 LABIOS 45º RADIO ESQUINA SERIE LARGA

NORMA FÁBRICA d1 R d1 d2 l1 l2 € d1 R d1 d2 l1 l2 € 6 0,5 6 6 13 70 66,33 16 1,5 16 16 32 130 313,59 8 0,5 8 8 19 90 83,99 20 1 20 20 38 140 422,34 10 0,5 10 10 22 100 125,76 20 1,5 20 20 38 140 460,75 10 1 10 10 22 100 125,76 20 2 20 20 38 140 460,75 16 1 16 16 32 130 287,46 d1 d2 l1 l2

Notas

VARIAS

(16)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X6ARESEC METAL DURO ≤ 40 HRC Al-TiN e8 h6

• Corte en alta velocidad. • Excelentes resultados en seco.

6 LABIOS 45º RADIO ESQUINA SERIE EXTRA CORTA

NORMA FÁBRICA d1 R d2 l1 l2 l3 d3 € 6 0,5 6 6 14 50 5,7 58,49 d1 d2 l1 l2 d3 l3

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2AC METAL DURO ≤ 40 HRC Al-TiN e8 h6

• Diseñadas para fresar cavidades de troqueles. • Adecuadas para mecanizar aceros de herramientas, aleaciones de acero, aceros para moldes y otros aceros de similar dureza.

2 LABIOS CÓNICA

NORMA FÁBRICA d1 d2 l1 l2 º CORTE € d1 d2 l1 l2 º CORTE € 2 4 6 45 30’ 48,26 5 6 15 60 30’ 54,33 2 4 6 45 1° 48,26 5 6 15 60 1° 54,33 2 4 6 45 2° 56,78 5 6 15 60 2° 64,14 2 4 6 45 3° 66,57 5 6 15 60 3° 76,01 3 6 10 55 30’ 54,33 6 6 20 60 30’ 54,53 3 6 10 55 1° 54,33 6 6 20 60 1° 54,53 3 6 10 55 2° 64,34 6 6 20 60 2° 64,38 3 6 10 55 3° 76,01 6 8 20 65 3° 76,29 4 6 15 55 30’ 54,33 8 8 25 70 30’ 88,31 4 6 15 55 1° 54,33 8 8 25 70 1° 88,31 4 6 15 55 2° 64,14 8 8 25 70 2° 104,01 4 6 15 55 3° 76,01 8 10 25 75 3° 123,02 d1 d2 l1 l2

Notas

FRESAS METAL DURO

(17)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2A METAL DURO ≤ 40 HRC Al-TiN e8 h6

2 LABIOS RANURAS PROFUNDAS

NORMA FÁBRICA d1 d2 l1 l2 l3 d3 € d1 d2 l1 l2 l3 d3 € 0,8 4 1,2 6 45 0,75 39,57 1,5 4 2,3 12 45 1,43 37,51 0,8 4 1,2 8 45 0,75 39,57 1,5 4 2,3 16 50 1,41 39,57 1,0 4 1,5 6 45 0,97 35,45 1,6 4 2,4 12 45 1,53 37,51 1,0 4 1,5 8 45 0,95 35,45 1,8 4 2,7 12 45 1,73 37,51 1,0 4 1,5 12 45 0,93 37,51 2,0 4 3 12 45 1,93 33,82 1,2 4 1,8 12 45 1,13 37,51 2,5 4 3,7 12 45 2,4 33,82 1,4 4 2,1 12 45 1,33 37,51 2,5 4 3,7 16 55 2,4 36,55 1,5 4 2,3 8 45 1,45 35,45 3,0 6 4,5 14 50 2,85 50,44 1,5 4 2,3 10 45 1,45 35,45 3,0 6 4,5 18 55 2,85 51,52 d1 d2 l1 l2 d3 l3

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X2AB METAL DURO ≤ 40 HRC Al-TiN e8 h6

2 LABIOS P. BOLA RANURAS PROFUNDAS

NORMA FÁBRICA d1 d2 l1 l2 l3 d3 € d1 d2 l1 l2 l3 d3 € 0,6 3 0,9 6 35 0,55 65,22 1,5 4 2,3 16 50 1,41 53,20 0,8 4 1,2 6 45 0,75 50,72 1,6 4 2,4 16 50 1,51 53,20 0,8 4 1,2 8 45 0,75 50,72 1,8 4 2,7 16 50 1,71 53,20 1 4 1,5 6 45 0,97 46,79 2 4 3 8 45 1,95 43,83 1 4 1,5 8 45 0,95 46,79 2 4 3 16 50 1,91 46,77 1 4 1,5 12 45 0,93 49,80 2 4 3 20 55 1,89 49,86 1,2 4 1,8 8 45 1,15 46,79 3 6 4,5 16 55 2,85 65,08 1,2 4 1,8 12 45 1,13 49,80 3 6 4,5 20 60 2,85 69,83 1,4 4 2,1 12 45 1,33 49,80 4 6 6 16 60 3,85 65,08 1,5 4 2,3 8 45 1,45 46,79 4 6 6 20 65 3,85 69,83 1,5 4 2,3 12 45 1,43 49,80 d1 d2 l1 l2 d3 l3

VARIAS

(18)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X4AC METAL DURO ≤ 40 HRC Al-TiN e8 h6

4 LABIOS CÓNICA RANURAS PROFUNDAS

Ø Corte Ø Mango l Corte Ángulo l Total € Ø Corte Ø Mango l Corte Ángulo l Total €

1,0 4 8 30’ 45 59,51 1,5 4 8 1° 59,51 1,0 4 12 30’ 45 59,51 1,5 4 12 1° 59,51 1,0 4 8 1° 45 59,51 1,5 4 16 1° 62,35 1,0 4 12 1° 45 59,51 1,5 4 8 1° 30’ 70,58 1,0 4 8 1° 30’ 45 70,58 1,5 4 12 1° 30’ 70,58 1,0 4 12 1° 30’ 45 70,58 1,5 4 16 1° 30’ 73,30 1,0 4 8 2° 45 70,58 1,5 4 8 2° 70,58 1,0 4 12 2° 45 70,58 1,5 4 12 2° 70,58 1,2 4 8 30’ 45 59,51 1,5 4 16 2° 73,30 1,2 4 12 30’ 45 59,51 2,0 4 12 30’ 55,74 1,2 4 8 1° 45 59,51 2,0 4 16 30’ 58,04 1,2 4 12 1° 45 59,51 2,0 4 12 1° 55,74 1,2 4 12 1° 30’ 45 70,58 2,0 4 16 1° 58,60 1,2 4 8 2° 45 70,58 2,0 4 12 1° 30’ 66,00 1,2 4 12 2° 45 70,58 2,0 4 16 1° 30’ 68,69 1,5 4 8 30’ 45 59,51 2,0 4 12 2° 66,00 1,5 4 12 30’ 45 59,51 2,0 4 16 2° 68,69 1,5 4 16 30’ 61,81

Notas

FRESAS METAL DURO

(19)

Roscado

Sierras

Otros

Referencia

Calidad

Aplicación

Acabado

DIN

Tolerancia Mango

Tolerancia Corte

57X4ABC METAL DURO ≤ 40 HRC Al-TiN e8 h6

4 LABIOS CÓNICA P. BOLA RANURAS PROFUNDAS

Ø Corte Ø Mango l Corte Ángulo l Total € Ø Corte Ø Mango l Corte Ángulo l Total €

1,0 4 8 30’ 45 74,51 1,5 4 16 30’ 50 78,67 1,0 4 12 30’ 45 74,51 1,5 4 8 1° 45 74,51 1,0 4 8 1° 45 74,51 1,5 4 12 1° 45 74,51 1,0 4 12 1° 45 74,51 1,5 4 16 1° 50 78,67 1,0 4 8 1° 30’ 45 88,98 1,5 4 8 1° 30’ 45 88,98 1,0 4 12 r 30’ 45 89,06 1,5 4 12 1° 30’ 45 88,98 1,0 4 8 2° 45 88,98 1,5 4 16 1° 30’ 50 94,00 1,0 4 12 2° 45 88,98 1,5 4 8 2° 45 88,98 1,2 4 8 30’ 45 74,51 1,5 4 12 2° 45 88,98 1,2 4 12 30’ 45 74,51 1,5 4 16 2° 50 94,00 1,2 4 8 1° 45 74,51 2,0 4 12 30’ 45 68,87 1,2 4 12 1° 45 74,51 2,0 4 16 30’ 50 71,17 1,2 4 8 1° 30’ 45 88,98 2,0 4 12 1° 45 68,87 1,2 4 12 1° 30’ 45 88,98 2,0 4 16 1° 50 71,17 1,2 4 8 2° 45 88,98 2,0 4 12 1° 30’ 45 82,10 1,2 4 12 2° 45 88,98 2,0 4 16 1° 30’ 50 84,78 1,5 4 8 30’ 45 74,51 2,0 4 12 2° 45 82,10 1,5 4 12 30’ 45 74,51 2,0 4 16 2° 50 84,78

Notas

VARIAS

(20)

Roscado

Sierras

Otros 572SC METAL DURO

Referencia

Calidad

Aplicación

Acabado

2 LABIOS SERIE CORTA ≤ 40 HRC

DIN

Tolerancia Mango

h6

Tolerancia Corte

e8 572ASC METAL DURO 2 LABIOS SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 d1 d2 l1 l2 € € € € € € 1,5 4,0 4,5 40 17,35 2,0 2,0 8 32 14,46 2,5 2,5 8 32 14,46 14,46 3,0 3,0 12 32 14,46 14,46 22,06 3,5 3,5 12 32 16,54 29,79 16,54 16,54 29,79 4,0 4,0 12 40 16,54 16,54 4,5 4,5 14 50 17,51 34,00 17,51 34,00 17,51 34,00 5,0 5,0 14 50 25,30 19,70 25,30 5,5 5,5 16 50 19,71 38,71 17,51 19,70 38,71 6,0 6,0 16 50 19,71 7,0 7,0 20 60 38,39 8,0 8,0 20 60 9,0 9,0 20 60 44,36 10,0 10,0 22 70 47,55 12,0 12,0 22 70 66,58 66,58 14,0 14,0 25 75 90,78 110,29 16,0 16,0 25 75 115,43 136,97 20,0 20,0 32 100 192,72 192,72 235,61 192,72 Al-TiN BRILLANTE 573SC METAL DURO 3 LABIOS SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 573ASC METAL DURO 3 LABIOS SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 574SC METAL DURO 4 LABIOS SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 574ASC METAL DURO 4 LABIOS SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 Al-TiN BRILLANTE Al-TiN BRILLANTE

FRESAS METAL DURO

(21)

Roscado

Sierras

Otros 532SL METAL DURO

Referencia

Calidad

Aplicación

Acabado

2 LABIOS SERIE LARGA ≤ 40 HRC

DIN

Tolerancia Mango

h6

Tolerancia Corte

e8 532ASL METAL DURO 2 LABIOS SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 e8 d1 d2 l1 l2 € € € € € € 3,0 3,0 30 60 22,76 34,30 22,76 4,0 4,0 30 60 25,37 38,86 25,37 5,0 5,0 35 70 48,06 28,63 28,63 6,0 6,0 40 100 30,57 7,0 7,0 40 100 8,0 8,0 40 100 36,42 9,0 9,0 40 100 10,0 10,0 40 100 54,32 54,32 11,0 11,0 45 100 91,70 125,56 91,70 125,56 91,70 125,56 12,0 12,0 45 100 119,06 85,19 13,0 13,0 45 100 122,32 156,20 122,32 14,0 14,0 45 100 16,0 16,0 45 100 229,29 187,95 187,95 18,0 18,0 50 125 247,78 293,62 247,78 293,62 20,0 20,0 55 125 25,0 25,0 55 125 405,82 463,14 463,14 Al-TiN BRILLANTE 533SL METAL DURO 3 LABIOS SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 e8 533ASL METAL DURO 3 LABIOS SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 e8 534SL METAL DURO 4 LABIOS SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 e8 534ASL METAL DURO 4 LABIOS SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 e8 Al-TiN BRILLANTE Al-TiN BRILLANTE

(22)

Roscado

Sierras

Otros 532BSC METAL DURO

Referencia

Calidad

Aplicación

Acabado

2 LABIOS PUNTA BOLA SERIE CORTA ≤ 40 HRC

DIN

Tolerancia Mango

h6

Tolerancia Corte

e8 532ABSC METAL DURO 2 LABIOS PUNTA BOLA SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 d1 d2 l1 l2 € € € € € € 2,0 6,0 4 48 28,35 20,44 2,5 6,0 4 48 28,35 3,0 6,0 4 48 20,44 20,44 28,35 20,44 28,35 4,0 6,0 6 50 21,51 29,48 21,51 21,51 29,48 5,0 6,0 7 51 22,48 30,52 22,48 30,52 22,48 30,52 6,0 6,0 7 51 24,67 24,67 8,0 8,0 9 59 37,74 37,74 51,64 37,74 51,64 10,0 10,0 10 60 60,31 76,16 60,31 12,0 12,0 14 71 78,36 78,36 96,57 14,0 14,0 14 71 93,04 112,74 93,04 112,74 93,04 112,74 16,0 16,0 16 76 125,77 149,55 125,77 149,55 125,77 149,55 18,0 18,0 18 76 135,77 163,51 135,77 163,51 135,77 163,51 20,0 20,0 20 82 192,72 231,52 192,72 231,52 Al-TiN BRILLANTE 533BSC METAL DURO 3 LABIOS PUNTA BOLA SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 533ABSC METAL DURO 3 LABIOS PUNTA BOLA SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 534BSC METAL DURO 4 LABIOS PUNTA BOLA SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 534ABSC METAL DURO 4 LABIOS PUNTA BOLA SERIE CORTA ≤ 40 HRC NORMA FÁBRICA h6 e8 Al-TiN BRILLANTE Al-TiN BRILLANTE

Notas

FRESAS METAL DURO

(23)

Roscado

Sierras

Otros 532BSL METAL DURO

Referencia

Calidad

Aplicación

Acabado

2 LABIOS PUNTA BOLA SERIE LARGA ≤ 40 HRC

DIN

Tolerancia Mango

h6

Tolerancia Corte

e8 532ABSL METAL DURO 2 LABIOS PUNTA BOLA SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 e8 d1 d2 l1 l2 € € € € 3,0 3,0 8 60 4,0 4,0 10 75 33,18 5,0 5,0 12 75 38,11 38,11 41,16 6,0 6,0 12 100 8,0 8,0 14 100 48,13 64,13 48,13 64,13 10,0 10,0 18 100 70,90 70,90 12,0 12,0 22 100 14,0 14,0 26 100 183,40 185,14 183,40 16,0 16,0 30 100 236,07 238,15 236,07 238,15 18,0 18,0 34 125 312,17 262,82 312,17 262,82 20,0 20,0 38 125 407,12 358,97 407,12 358,97 25,0 25,0 38 125 487,76 545,10 487,76 545,10 Al-TiN BRILLANTE 534BSL METAL DURO 4 LABIOS PUNTA BOLA SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 e8 534ABSL METAL DURO 4 LABIOS PUNTA BOLA SERIE LARGA ≤ 40 HRC NORMA FÁBRICA h6 e8 Al-TiN BRILLANTE
