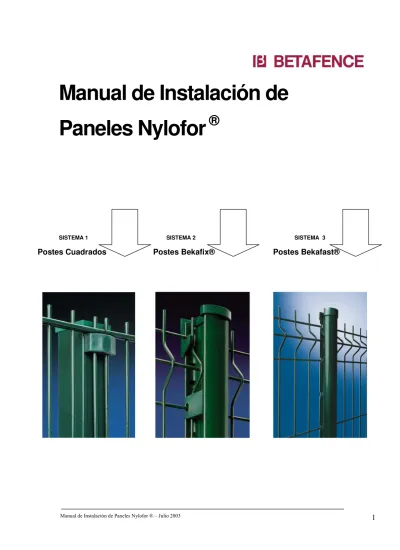

Manual de Instalación de

Paneles Nylofor

®

SISTEMA 1 SISTEMA 2 SISTEMA 3

(2)

Manual de Instalación Paneles Nylofor ®

EL CONCEPTO BETAFENCE

SISTEMAS DE FIJACIÓN PARA PANELES

NYLOFOR®

Betafence dispone de tres sistemas para la fijación de los paneles Nylofor ®.

SISTEMA 1 : POSTES CUADRADOS NYLOFOR®

Todos los paneles nylofor pueden ir sujetos en la parte frontal de los postes mediante fijaciones y tornillos de seguridad.

SISTEMA 2 : POSTES BEKAFIX®

Los paneles se sujetan lateralmente mediante el sistema poste – panel - poste. Adaptable a todos los postes de nylon, excepto Nylofor 2D Super.

Ambos sistemas vienen completamente equipados con accesorios

SISTEMA 3 : POSTES BEKAFAST®

(3)

SISTEMA 1 : CON POSTES CUADRADOS NYLOFOR ®

ACCESORIOS

SISTEMA :

Los postes están anclados al suelo con separaciones de 253 cm (entre ejes de postes). Los paneles van sujetos en la parte frontal del poste mediante fijaciones y tornillos de seguridad.

POSTES CUADRADOS NYLOFOR

®

:

Los postes se fabrican con tubos soldados y llevan tapón de plástico. Están equipados con inserciones para fijar a los paneles. Los postes están galvanizados en el interior y exterior. Están recubiertos por una capa de adherencia y luego plastificado con una capa de poliéster.

Fijación (1): Poliamida.

Para fijar 2 paneles al poste en los inserts. Color: verde - blanco.

Tornillo de seguridad (2):

Acero inoxidable, con cabeza esférica, M6, Hexagonal 3/16”.

Para fijar las piezas de fijación a los inserciones de los postes. Tapa (3):

Plástico. Para cubrir la el tornillo en la pieza de fijación. Clip - puente (4):

Material inoxidable. Para la fijación de:

- dos paneles entre dos paneles - dos paneles en un ángulo agudo (Nylofor 3D y Nylofor Medium) Fijación de esquina (5):

Para fijar dos paneles en un ángulo agudo: Nylofor 2 D, 2D Super y F. 5

4 4

(4)

COLOCACIÓN DE LOS POSTES

LÍNEAS

1. Terreno llano

Colocar un poste enfrente del primer poste de la valla y otro detrás del último poste. Conectar los postes con dos líneas de tensión.

La barra de tensión inferior debe estar entre 20 cm y 40 cm por encima del nivel del suelo. Ahora, alinear todos los accesorios de inserción con barra de tensión superior.

2. Terreno en Pendiente

Ver también (uso del porta-herramienta).

Colocar una barra de tensión para las mismas alturas. Cuando haya una diferencia de nivel, colocar una barra de tensión adicional a la altura del accesorio de inserción deseado.

(5)

COLOCACIÓN DE LOS POSTES

USO DEL PORTAHERRAMIENTA

1.1. Croquis de un porta-herramienta (en mm.)

USO DE UNA PLACA DE ALUMINIO COMO SOPORTE DE LOS

TORNILLOS NIVELADORES

2. Base de hormigón

1. Los portaherramientas

simplifican mucho la colocación de postes.

El portaherramienta tiene dos rebajes en los cuales se ajustan los postes con precisión.

Hay que asegurarse siempre

Usar una placa de aluminio como soporte de los tornillos niveladores.

(150 x 150 mm) para un subrasante de hormigón.

(6)

1. Colocar los postes

intermedios en línea, con una separación de exactamente 253 cm. entre ejes de postes.

COLOCACIÓN DE LOS POSTES

COLOCACIÓN DE LOS PANELES

2. La distancia desde un poste

intermedio a uno de esquina o de extremo es de 253 cm ó 250 cm. dependiendo de la posición de la fijación (ver los gráficos siguientes A y B).

(7)

1. Juntar dos paneles en un poste intermedio a la altura adecuada.

2. Colocar una fijación en la inserción superior del poste y girar media vuelta el tornillo de seguridad. 3. Ahora poner una fijación extra en el accesorio de inserción inferior y girar media vuelta el tornillo de

seguridad.

4. Repetir este procedimiento con todos los postes intermedios y terminar con el poste de la esquina. 5. Ahora poner los tornillos en las otras fijaciones y atornillar con fuerza todos los tornillos.

6. Cubrir las aberturas de la fijación con una tapa.

NÚMERO DE FIJACIONES POR POSTE

POSTES CUADRADOS

ALTURA DE PANEL NÚMERO DE FIJACIONES 630 MM 3 1030 MM 3 1230 MM 4 1430/1530 MM 4 1630/1730 MM 5 1830 MM 5 2030 MM 6 2430 MM 7

3. Para los paneles incompletos entre los postes intermedios y los postes de esquina, calcular del siguiente modo: distancia entre los postes de centro a centro = (N x 5 cm) + 3 cm

N = Número de mallas completas del panel acortado

(8)

SITUACIONES ESPECIALES

REALIZACIÓN DE ESQUINAS

1. Ángulo recto

3. Ángulo agudo

Colocar dos postes intermedios a 50 cm. (centro de poste) de la esquina.

Conectar los alambres verticales de los dos paneles:

- con clips puente alrededor de las cuatro mallas (Nylofor 3D y Nylofor Medium).

- con fijaciones de esquina alrededor de las 4 mallas (Nylofor 2D, 2D Super y F).

(9)

SITUACIONES ESPECIALES

PENDIENTES < 5°

1. Medir el terreno cuidadosamente en relación con el nivel cero.

2. Medir en puntos distintos.

3. Determinar el nivel cero con ayuda de un láser o

similar.

4. Determinar todas las diferencias de altura a lo largo de la línea del vallado.

5. Recomendamos empezar desde el punto más elevado.

PANELES SUPERPUESTOS

El panel más bajo debe colocarse en primer lugar. Fijar los paneles con tres clips puente por cada panel.

PENDIENTES EXTREMAS

Colocar los postes más cerca entre sí en pendientes de más de 15%. Acortar los paneles y reparar los extremos con pintura de zinc y pintura de poliéster.

(10)

SISTEMA 2 : CON POSTES BEKAFIX

®

ACCESORIOS

Tapón con gancho (1): para colgar paneles.

Fijación de poliamida (2):

para la fijación lateral de paneles a postes.

Fijación metálica (3):

- para la fijación lateral de paneles a postes. - para la fijación de paneles a postes de esquina.

Aclaración :

cada tipo de panel tiene abrazaderas específicas.

Tenazas para la colocación de las fijaciones (4) Placa de soporte de tornillos niveladores Bekafix (5) SISTEMA :

Los paneles Nylofor van fijados lateralmente a los postes Bekafix® mediante fijaciones específicas.

Luego se monta el vallado con arreglo al sistema “poste – panel – poste”.

POSTES BEKAFIX ® :

Los postes se fabrican con tubos soldados y tapón plástico. El tapón tiene un gancho lateral del cual se cuelga el panel. Hay rebajes en los laterales de los postes donde se pueden enganchar las fijaciones.

Los postes están galvanizados en el interior y exterior. Está recubierto por una capa de adherencia y luego plastificado con capa de poliéster.

1 2

4 3

(11)

COLOCACIÓN CON POSTES BEKAFIX

®

INSTALACIÓN EN LÍNEA RECTA – PASO 1 : INICIO

La instalación se realiza elemento por elemento - constructivamente. Es decir: poste - panel - poste ... Empezar fijando un panel a ambos lados de un poste.

SUJETANDO LAS FIJACIONES

Enganchar el panel dentro de las terminaciones del gancho para colocar el panel.

FIJACIÓN DE

POLIAMIDA

FIJACIÓN METÁLICA

Los paneles se sujetan con fijaciones (de poliamida o metálicas) y tenazas Bekafix.

(12)

COLOCACIÓN CON POSTES BEKAFIX

®

INSTALACIÓN EN LÍNEA RECTA

PASO 2: HORMIGONADO

El panel, montado sobre los 2 postes, se coloca en las zapatas de hormigón. El panel debe estar alineado con la línea del vallado. Alinear también la altura del panel.

Hay que rellenar las zapatas de hormigón con cemento ligeramente húmedo (no líquido). Empujar el hormigón hacia abajo con fuerza. Permite que el panel se mantenga derecho por sí mismo (+ alinear altura).

(13)

Hay que asegurar el siguiente panel en la terminación del gancho para levantar la alambrada.

COLOCACIÓN CON POSTES BEKAFIX

®

INSTALACIÓN EN LÍNEA RECTA

PASO 3: FIJACIÓN DE LOS PANELES SIGUIENTES

El siguiente poste se coloca en la zapata de hormigón y se engancha al panel.

(14)

Altura del panel

Número de fijaciones

Por cada poste intermedio

y de esquina

Por cada poste del

extremo

630 mm

4

2

1030 mm

4

2

1230 mm

4

2

1430/1530 mm

6

3

1630/1730 mm

6

3

1830 mm

8

4

2030 mm

8

4

2430 mm

8

4

Se coloca como mínimo 1 fijación de poliamida por cada poste en la intersección de los alambres horizontal y vertical, y las otras fijaciones justo encima o debajo de un alambre horizontal.

Para incrementar la protección contra robo por allanamiento, se puede colocar una fijación metálica plastificada por cada poste intermedio.

(15)

SITUACIONES ESPECIALES

FORMAS DE LAS ESQUINAS

1. Ángulo Recto

2. Ángulos Obtusos

3. Ángulo Agudo

Nylofor

®

medium, 2D y 3D

Nylofor

®

F

Los postes de esquina se colocan en línea en bisectriz del ángulo recto u obtuso a instalar. Para ángulos agudos, hay que hormigonar el poste con el panel que formará el ángulo agudo en el poste de la última línea. Los paneles sólo van fijados al poste de la esquina por medio de fijaciones plastificadas de metal.

Para las esquinas, hormigonar el poste con el panel en ángulo en la misma zapata que el último poste de la línea. Los paneles se fijan al poste de la esquina solamente mediante fijaciones plastificadas metálicas.

(16)

INSTALACIÓN EN PENDIENTE

COLOCACIÓN CON POSTES BEKAFAST

®

INSTALACIÓN EN LÍNEA RECTA

PASO 1: INICIO

MÉTODO: poste – panel – poste – panel - poste … Empezar fijando 1 panel a cada lado del poste.

Al instalar un cerramiento usando el poste Bekafix ®, lo mejor es empezar en el punto más elevado de la parcela.

En la rampa, el panel siguiente no se acopla a la terminación del gancho, el nuevo panel baja sencillamente la distancia necesaria.

3

4

(17)

INSTALACIÓN EN LÍNEA RECTA

PASO 2: HORMIGONADO

El panel, montado sobre los 2 postes, se coloca en las zapatas de hormigón. El panel debe estar alineado con la línea del vallado. Alinear también la altura del panel.

Hay que rellenar las zapatas de hormigón con cemento ligeramente húmedo (no líquido). Empujar el

hormigón hacia abajo con fuerza. Permite que el panel se mantenga derecho por sí mismo (+ alinear altura).

(18)

INSTALACIÓN EN LÍNEA RECTA

PASO 3 : FIJACIÓN DE LOS PANELES SIGUIENTES

(

PRINCIPIO – GIRAR EN

LOS REBAJES)

1

2

3

(19)

SITUACIONES ESPECIALES

(20)

SITUACIONES ESPECIALES

(21)

MONTAJE DE UNA BASE

2

1

3

Tornillo bajo de cabeza redondeada M8x20- acero inoxidable – 1x arandela M8 - acero inoxidable – 2x

(22)

COLOCACIÓN DEL ANCLAJE CON PLANCHA DE HORMIGÓN

Anclaje de panel de hormigón
