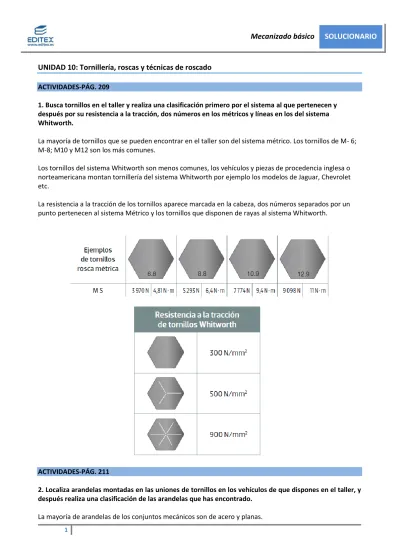

UNIDAD 10: Tornillería, roscas y técnicas de roscado
ACTIVIDADES-PÁG. 2091. Busca tornillos en el taller y realiza una clasificación primero por el sistema al que pertenecen y después por su resistencia a la tracción, dos números en los métricos y líneas en los del sistema Whitworth.
La mayoría de tornillos que se pueden encontrar en el taller son del sistema métrico. Los tornillos de M- 6; M-8; M10 y M12 son los más comunes.
Los tornillos del sistema Whitworth son menos comunes, los vehículos y piezas de procedencia inglesa o norteamericana montan tornillería del sistema Whitworth por ejemplo los modelos de Jaguar, Chevrolet etc.
La resistencia a la tracción de los tornillos aparece marcada en la cabeza, dos números separados por un punto pertenecen al sistema Métrico y los tornillos que disponen de rayas al sistema Whitworth.
ACTIVIDADES-PÁG. 211
2. Localiza arandelas montadas en las uniones de tornillos en los vehículos de que dispones en el taller, y después realiza una clasificación de las arandelas que has encontrado.
También se emplean arandelas de seguridad de tres tipos:
Elásticas dentadas.
Grower.
De seguridad.
En canalizaciones y racores se montan arandelas de hermeticidad planas de cobre y aluminio.
ACTIVIDADES-PÁG. 216
3. Identifica en tu aula-taller las roscas empleadas en tornillería de fijación y unión de piezas del vehículo. Para definir el tipo de rosca necesitamos un calibre y un peine de roscas doble del sistema métrico y del sistema Whitworth.
Lo primero es medir el diámetro exterior de la rosca, si la medida se acerca a 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, puede tratarse de una rosca del sistema métrico. Solamente falta comprobar el paso, el paso de la rosca M-5 es 0.8 mm. Si el tornillo que tiene una medida próxima a 5 mm, 4,90 mm y el paso coincide con 0.8 mm, es un tornillo métrico M-5.
Proceder del mismo modo con todos los tornillos que pueden ser métricos. Prestar atención con el paso ya que en muchos tornillos el paso es fino. Por ejemplo, un tornillo con una rosca cuyo diámetro exterior es de 11.90 mm, puede ser de métrica M-12 si el paso de la rosca es el normalizado (1.75 mm). Sin embargo, también puede ocurrir que sea de paso fino, inferior al normalizado, 12x1.50 mm o 12x1.25.
En los tornillos con roscas del sistema Whitworth, el diámetro exterior coincide con una medida en pulgadas 3/8, 1/2“. Después, se comprueba el paso, que en el sistema Whitworth se mide en hilos por pulgada 12H o 16, 18 etc.
Por ejemplo la rosca de ½ “12H es la normalizada y el paso fino tiene más hilos 16 hilos por pulgada.
TEST DE EVALUACIÓN-PÁG. 224 1.-A 2.-C 3.-B 4.-C 5.-B 6.-B 7.-D 8.-C 9.-A 10.-A ACTIVIDADES FINALES-PÁG. 225
1. ¿Cómo se identifica la resistencia a la tracción de un tornillo de rosca métrica?
La resistencia de los tornillos del sistema métrico se marca con dos números separados por un punto. Por ejemplo: 4.8; 8.8; 10.9; etc.
2. Explica qué es una rosca con giro a la izquierda y dónde se monta.
En las roscas con giro a la izquierda el giro es contrario al sentido de las agujas del reloj. Los tornillos que giran a la izquierda se montan sobre ejes que tienen movimiento giratorio, ya que su finalidad es la de impedir que con el giro del eje puedan aflojarse los tornillos o tuercas que se encuentran enroscados en el eje.
3. Explica qué es el paso de una rosca ¿Y el diámetro exterior?
El paso (p) de una rosca es la segunda medida más importante de cualquier rosca. Normalmente, el paso está relacionado con el diámetro exterior. Así, los tornillos tienen un diámetro exterior y un paso normalizados. El paso de un tornillo es la longitud medida en milímetros entre dos crestas consecutivas de la hélice. Los pasos de las roscas métricas más empleados son: 0,8 mm; 1 mm; 1,25 mm; 1,50 mm; 1,75 mm; 2 mm; 2,25 mm; etc.
El paso también se puede definir como la longitud que avanza un tornillo roscado en una vuelta completa
de un giro de 360o.
El paso se puede medir empleando un peine de roscas, en el que aparece directamente el paso.
El diámetro exterior es la distancia diametral del exterior de los filetes. El diámetro exterior es diferente en una tuerca y su tornillo. En el tornillo, el diámetro se mide entre las crestas de los filetes empleando un calibre. Sin embargo, en la tuerca es el diámetro medido entre los fondos de los valles.
El diámetro exterior se emplea para referenciar las roscas en los sistemas Métrico y Whitworth. Por ejemplo, una rosca con un diámetro exterior de 10 mm, normalmente, es una rosca métrica 10 (M 10).
4. ¿Con qué útiles se realiza el roscado manual?
En el roscado manual se emplean machos de roscar y terrajas.
5. Nombra las cabezas de los tornillos siguientes:
6. Calcula el diámetro del taladro que hay que hacer en una pieza para realizar una rosca M 8 x 100.
En la rosca de métrica 8 el paso es de 1 mm.
D = d – paso D = 8 – 1 = 7 milímetros Se puede emplear una broca de 7 milímetros de diámetro.
7. Explica qué es el par de apriete de un tornillo y cómo se aprieta un tornillo con la llave dinamométrica.
El par o momento es la fuerza con que se aprieta un tornillo o tuerca, multiplicado por la distancia de la palanca empleada. La fuerza se puede medir en decanewtons (daN) o en kilogramosfuerza (kgf) y la distancia se mide en metros (m):
Par = Fuerza · Distancia
La llave dinamométrica es una llave de carraca que permite seleccionar el par de apriete que se desea dar al tornillo. Cuando se aprieta con esta llave y se alcanza el par de apriete, la llave dinamométrica salta, produciendo un leve chasquido.
Para realizar un apriete correcto, en primer lugar, se debe ajustar la llave dinamométrica al par deseado mediante el giro del dispositivo de ajuste. Después, se ajustará la boca de la llave a la cabeza del tornillo o a la tuerca y se girará la llave hasta que salte el trinquete. Este es el par de apriete ajustado en la llave.
8. Haz una clasificación de los diferentes tipos de roscas según su finalidad.
9. ¿Qué define a una rosca métrica? ¿Cuáles son las diferencias con la rosca Whitworth?
La rosca métrica está formada por un filete helicoidal en forma de triángulo equilátero con las crestas truncadas y los fondos redondeados. El ángulo que forman los flancos de los filetes es de 60º y el paso de la rosca es igual a la distancia que hay entre dos vértices de dos crestas consecutivas.
La diferencia principal entre la rosca métrica y la rosca Whitworth es que en esta última el ángulo del filete es de 55º.
10. Con ayuda de un calibre, ¿cómo identificarías una rosca en un tornillo de métrica?
Para identificar una rosca, primero definiremos a qué sistema pertenece (métrica o Whitworth) midiendo el diámetro exterior y comprobando si se acerca la medida a un número exacto en milímetros (métrica) o a una pulgada o fracción de pulgada (Whitworth). Una vez definido el tipo de rosca se determina su medida. En la rosca métrica, con ayuda de un calibre, se medirá el diámetro exterior del tornillo en milímetros; por ejemplo, Ø 5,85 mm. Después, se determinará el paso contando la longitud que existe en 11 filetes de la rosca; por ejemplo 11 filetes.
11. Explica el proceso de roscado manual de una varilla.
1. En primer lugar, se seleccionará la terraja en función del diámetro de la varilla de la rosca. Para roscas M10 se emplean una varilla de 10 mm de diámetro. Para roscas de métrica 12, una varilla de 12 mm.
2. Se realizará un avellanado a 45º en la varilla para ayudar al inicio de la rosca y permitir que la terraja se agarre en el material.
3. Se colocará la terraja perpendicularmente a la varilla (90º) y se girará en sentido de avance para realizar la rosca, y en sentido contrario para romper las virutas.
4. En todo el proceso se debe lubricar suficientemente la superficie de corte.
12. Explica las características de las roscas del sistema métrico (ISO) y completa en tu cuaderno la siguiente tabla; calcula también el diámetro de la broca para taladrar y roscar cada una de las roscas métricas.
La rosca métrica está formada por un filete helicoidal en forma de triángulo equilátero con las crestas
truncadas y los fondos redondeados. El ángulo que forman los flancos de los filetes es de 60o.
Las roscas métricas tienen un diámetro exterior normalizado en milímetros (diámetro nominal). Cada rosca métrica tiene un paso normalizado y un paso fino.
Roscas métricas
Definición normalizada Diámetro nominal
(mm)
Paso normalizado Diámetro de la broca
M5 5 0,8 4,78
M6 6 1 5
M8 8 1,25 6,75
M10 10 1,50 8,5
M12 12 1,75 10,50
PRÁCTICA PROFESIONAL PROPUESTA-PÁG. 226
