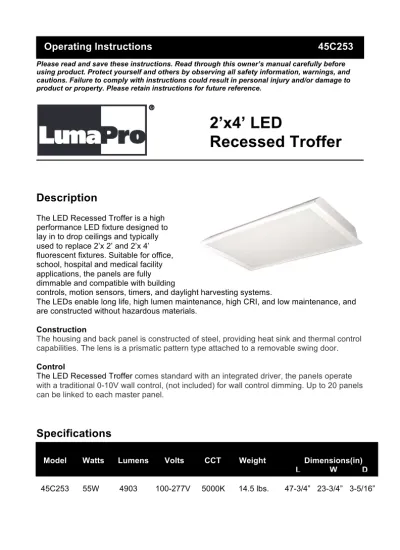

Please read and save these instructions. Read through this owner’s manual carefully before using product. Protect yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions could result in personal injury and/or damage to product or property. Please retain instructions for future reference.
2’x4’ LED
Recessed Troffer
Operating Instructions 45C253
Manufactured for Grainger International, Inc.
Printed in USA
Form# LT-1824
Description
The LED Recessed Troffer is a high performance LED fixture designed to lay in to drop ceilings and typically used to replace 2’x 2’ and 2’x 4’ fluorescent fixtures. Suitable for office, school, hospital and medical facility applications, the panels are fully dimmable and compatible with building
controls, motion sensors, timers, and daylight harvesting systems.
The LEDs enable long life, high lumen maintenance, high CRI, and low maintenance, and are constructed without hazardous materials.
Construction
The housing and back panel is constructed of steel, providing heat sink and thermal control capabilities. The lens is a prismatic pattern type attached to a removable swing door. Control
The LED Recessed Troffer comes standard with an integrated driver, the panels operate with a traditional 0-10V wall control, (not included) for wall control dimming. Up to 20 panels can be linked to each master panel.
Specifications
45C253 55W 4903 100-277V 5000K 14.5 lbs. 47-3/4” 23-3/4” 3-5/16”
Model Watts Lumens Volts CCT Weight Dimensions(in)
L W D
2
LumaPro Operating Instructions
2’x4’ LED
Recessed Troffer
45C253
General Safety Information
1.
READ AND FOLLOW ALL SAFETY INSTRUCTIONS.
2. Review the diagrams thoroughly before beginning. If you feel you do not have electrical wiring experience, have your fixture installed by a qualified licensed electrician. 3. All electrical connections must be in accordance with local codes, ordinance, and the
National Electric Code. If you are unfamiliar with methods of installing electrical wiring, secure the services of a qualified licensed electrician.
4. Before starting the installation, disconnect the power by turning off the circuit breaker or by removing the appropriate fuse at the fuse box. Turning the power off using the light switch is not sufficient to prevent electrical shock.
5. Do not use outdoors.
6. Equipment should be mounted in location and at heights where it will not readily be subject to tampering by unauthorized personnel.
7. Do not use this equipment for other than intended use. 8. All servicing should be performed by qualified personnel only.
3
LumaPro Operating Instructions
2’x4’ LED
Recessed Troffer
45C253
Wiring Diagram
Connecting panels to AC source supply:
Disconnect the power by turning off the circuit breaker or by removing the appropriate fuse at the fuse box. Turning the power off using the light switch is not sufficient to prevent electrical shock.
1. All units must be individually connected to the AC supply (100-277 VAC): Black = Line
White = Neutral
4
LumaPro Operating Instructions
2’x4’ LED
Recessed Troffer
45C253
Mounting
1. Seismic hanger on each end (4 places) 180 degrees to engage ceiling grid frame.
Recessed Mounting
2. Safety wire clip on the back of the panel bend up easily to accept wire from the ceiling structure. Thread wire through the tab and finish off as for any other suspended or grid fixture.
Pendant Mounting
5
LumaPro Operating Instructions
2’x4’ LED
Recessed Troffer
45C253
Installation & Operation
Disconnect the power before installing or serving.
Set-up for 0-10V ballast dimmer or building controls:
1. Open access cover
2. Follow connection power on page 3.
3. Connect non relay wires violet/grey from central system to violet/grey wires of driver. 4. Connect relay wires from central system red/blue to red/blue of relay.
5. Connect remaining power wires black from driver to relay line, white wire from driver to relay neutral connect to neutral.
6. Mount panel and operate.
6
LumaPro Operating Instructions
2’x4’ LED
Recessed Troffer
45C253
Set-up for wall dimming (0-10V):
1. Connect violet and grey wires from wall dimmer to violet and grey wires on driver. 2. Connect appropriate relay pack if necessary. Follow wire diagram provided.
7
LumaPro Operating Instructions
2’x4’ LED
Recessed Troffer
45C253
Set-up for linking panels:
1. Follow connection power on page 3.
2. Select one of the panels to be the master panel. 3. Connect dimmer/central system to this panel.
4. Daisy chain remaining panels in zone by connecting violet/grey wires from panel to panel. 5. Up to 10 panels can be linked together.
*Lutron PP-20 power pack relay not included. 6. Use 18/20 AWG for control wires.
8
LumaPro Operating Instructions
2’x4’ LED
Recessed Troffer
45C253
Lutron Multiple Panel Connections
9
LumaPro Operating Instructions
2’x4’ LED
Recessed Troffer
45C253
NOTE: *MAX 60’ BETWEEN PANELS
Warranty
LIMITED FIVE-YEAR WARRANTY
Should this product fail to perform satisfactorily due to a defect or poor workmanship within FIVE YEARS from the date of purchase, return it to the place of purchase and it will be replaced, free of charge. Incidental or consequential damages are excluded from this warranty.
Manufactured for Grainger International, Inc. 100 Grainger Pkwy., Lake Forest IL 60045 U.S.A.
Por favor lea y guarde estas instrucciones. Lea este manual de instrucciones cuidadosamente antes de usar el producto. Protéjase a sí mismo y a los demás cumpliendo con toda la información de seguridad, advertencias y precauciones. El incumplimiento de las instrucciones podría resultar en lesiones personales y / o daños al producto o a la propiedad. Por favor, conserve las instrucciones para futuras consultas.
!
LED fluorescente
empotrado de 2’x4’
Manual de instrucciones
45C253
Fabricado por Grainger International, Inc.
Impreso en los EE.UU.
Formulario Nº LT-1824
Descripción
El LED fluorescente empotrado es un accesorio LED de alto rendimiento diseñado para ser colocado en cielos rasos falsos y generalmente para reemplazar a las lámparas fluorescentes de 2'x 2' y de 2'x 4'. Adecuado para aplicaciones en las instalaciones de oficinas, escuelas, hospitales y centros médicos, los paneles son totalmente regulables y compatibles con los controles edilicios, sensores de movimiento,
temporizadores y sistemas de recolección de luz diurna. Los LED poseen una larga vida útil, alto mantenimiento del flujo luminoso, alto CRI (índice de reproducción cromática) y bajo mantenimiento, y están construidos sin la utilización de materiales peligrosos.
Construcción
El panel de la carcasa y posterior está construido de acero, proporcionando las funciones de disipador de calor y de control térmico. La lente es un tipo de patrón prismático que se anexa a una puerta abatible extraíble.
Control
El LED fluorescente empotrado estándar viene con un controlador integrado, los paneles funcionan con un control de paredes tradicional de 0 a 10 voltios (no incluido) para la regulación del control de pared. Se pueden vincular hasta 20 paneles a cada panel maestro.
Especificaciones
45C253 55W 4903 100-277V 5000K 14.5 libras 47- 23-3/4 3-5/16
Modelo Vatios Lúmenes Voltios CCT Peso Dimensiones(pulg)
Longitud Ancho Profundidad
!
!
2
Manual de Instrucciones de LumaPro
LED fluorescente
empotrado de 2’x4’
45C253
Información General de Seguridad
1.
LEA Y CUMPLA CON TODAS LAS INSTRUCCIONES DE SEGURIDAD.
2. Revise los diagramas íntegramente antes de comenzar. Si cree no tener experiencia con los cableados eléctricos, haga instalar su accesorio por un electricista calificado con licencia. 3. Todas las conexiones eléctricas deben realizarse de acuerdo con los códigos y ordenanzas locales,
y con el Código de Electricidad Nacional. Si no estuviese familiarizado con los métodos de instalación del cableado eléctrico, asegúrese de obtener los servicios de un electricista calificado con licencia. 4. Antes de comenzar la instalación, desconecte la alimentación apagando el interruptor o
retirando el fusible apropiado de la caja de fusibles. Apagar la luz utilizando el interruptor de luz no es suficiente precaución como para evitar las descargas eléctricas.
5. No use el accesorio en exteriores.
6. El equipo debe ser montado en un lugar y a una altura donde no quede fácilmente sujeto a la manipulación del personal no autorizado. 7. No utilice este aparato para otro fin del que fue diseñado.
8. Toda reparación debe ser realizada únicamente por el personal calificado.Toda reparación debe ser realizada únicamente por el personal calificado. PRECAUCIÓN
Lente Difusor
Cubierta del Conductor
(4) Juntas LED
Panel de Acceso
Conductor (10) Retenedor de Juntas LED
(20) Sujetadores Marco del Difusor
!
!
3
Manual de Instrucciones de LumaPro
LED fluorescente
empotrado de 2’x4’
45C253
Diagrama de Cableado
Conexión de paneles a la fuente de suministro de CA:
Desconecte la alimentación apagando el interruptor o retirando el fusible apropiado de la caja de fusibles. Apagar la luz utilizando el interruptor de luz no es suficiente precaución como para evitar las descargas eléctricas. .
1. Todas las unidades deben ser conectadas individualmente a la alimentación de CA (de 100 a 277 VAC):
Negro = Línea Blanco = Neutro
2. La conexión de líneas debe realizarse para conectar el cable de la fuente.
Conductor 1
Maestro
Negro Negro Blanco Blanco Verde Verde Ve rde A tierra A tierra Neutro Línea (conmutada)ADVERTENCIA
!
!
4
Manual de Instrucciones de LumaPro
LED fluorescente
empotrado de 2’x4’
45C253
Montaje
1. Suspensión sísmica en cada extremo (4 lugares) a 180 grados para conectar el armazón cuadriculado del cielo raso.
2. El cierre de seguridad de los cables situados en la parte posterior del panel se levanta fácilmente para acoger a los cables del techo. Enlace el cable a través de la pestaña y finalice como si fuera cualquier otro accesorio suspendido o de rejilla.
Montaje Colgante
!
!
5
Manual de Instrucciones de LumaPro
LED fluorescente
empotrado de 2’x4’
45C253
Instalación y Funcionamiento
Desconecte la alimentación antes de instalar o de dar servicio técnico. Configuración para controles edilicios o reguladores de balastros de 0 a 10 voltios: 1. Abra la cubierta de acceso
2. Siga la potencia eléctrica de la conexión en la página 3.
3. Conecte los cables violeta / gris del sistema central y que no sean del relé con los cables violeta / gris del conductor.
4. Conecte los cables del relé del sistema central rojo / azul con los cables rojo / azul del relé. 5. Conecte los restantes cables de alimentación negros del conductor con la línea del relé,
el cable blanco del conductor con el relé el neutro se conecta con el neutro. 6. Monte el panel y hágalo funcionar.
Relé de Cierre de CA Rojo Azul VIOLETA GRIS Ne gr o B la nc o Neutro Blanco CABLES DE CONTROL DE 0 A 10
CONTROLADOR
DEL SISTEMA
Relé
CA
Conductor
Salida de0-10 Entrada de0-10ADVERTENCIA
!
!
6
Manual de Instrucciones de LumaPro
LED fluorescente
empotrado de 2’x4’
45C253
Configuración para regulación de pared (de 0 a 10 voltios):
1. Conecte los cables violeta y gris del regulador de pared con los cables violeta y gris del conductor. 2. Conecte el paquete de relés que corresponda si fuese necesario. Siga el diagrama de cableado
proporcionado.
Conexiones de Regulación de Pared de Panel Simple Lutron NFTVl
Neutro Línea Azul Negro Azul Blanco Rojo Negro Azul Rojo Azul Neutro (Blanco) Línea (Negro) Gris Violeta ACCESORIO (Conductor 1)
!
!
7
Manual de Instrucciones de LumaPro
LED fluorescente
empotrado de 2’x4’
45C253
Configuración para unir los paneles:
1. Siga la potencia eléctrica de la conexión en la página 3. 2. Seleccione uno de los paneles como panel principal. 3. Conecte el regulador / sistema central a este panel.
4. Encadene los paneles restantes en el área conectando los cables violeta / gris de un panel al otro panel.
5. Se pueden vincular hasta 10 paneles juntos. *No se incluye el relé del cargador Lutron PP-20. 6. Use el calibre 18 / 20 AWG para los cables de control.
Conexiones de Regulación de Pared
de Panel Simple Leviton IP710
Rojo Negro Violeta Gris Negro A Neutro LÍNEA Línea
Conductor 1
Maestro
Regulador
de 0 a 10
Clase 2 De 18 a 20 ga Cable de cobre!
!
8
Manual de Instrucciones de LumaPro
LED fluorescente
empotrado de 2’x4’
45C253
Conexiones de Varios Paneles Lutron
Regulación de Pared de Varios Paneles Leviton IP710
Rojo Neutro Línea Azul Negro Blanco Azul Negro Azul Azul Rojo Neutro (Blanco)
Línea (Negro) Línea (Negro) Línea (Negro)
ACCESORIO ACCESORIO (Conductor 2) (Conductor 3) ACCESORIO (Conductor 1) Gris Violeta Negro Azul Rojo Blanco Verde Rojo Rojo Gris Violeta Rojo Rojo Negro (Cable Negro) Vivo
Etiqueta Aislante
Línea
Neutro (Blanco) Blanco Blanco Blanco Negro Negro
ACCESORIO ACCESORIO ACCESORIO
!
!
9
Manual de Instrucciones de LumaPro
LED fluorescente
empotrado de 2’x4’
45C253
NOTA: *MAX 60' ENTRE PANELES
Garantía
GARANTÍA LIMITADA DE CINCO AÑOS
Si este producto no funcionase satisfactoriamente debido a un defecto de fabricación o de mano de obra deficiente dentro de los CINCO AÑOS a partir la fecha de compra, devuélvalo al lugar donde lo compró y será reemplazado, libre de cargos. Quedan excluidos de esta garantía los daños incidentales o consecuentes.
Fabricado por Grainger International, Inc. 100 Grainger Pkwy., Lake Forest IL 60045 EE.UU.
Veuillez lire et sauvegarder ces instructions. Lisez avec soin ce manuel de l’utilisateur au complet avant de procéder à l’utilisation de l’appareil. Protégez-vous et protégez les autres en respectant toutes les directives, les avertissements et les mises en garde de sécurité. Le non-respect des instructions peut résulter en des blessures corporelles et/ou en des dommages à l’appareil ou à la propriété. Veuillez sauvegarder les instructions pour référence ultérieure.
!
Plafonnier encastré
à DEL, 2’x4’
Mode d’emploi
45C253
Fabriqué pour Grainger International, Inc.
Imprimé aux États-Unis
Document n°LT-1824
Description
Le plafonnier encastré, un appareil DEL à haute performance conçu pour se monter dans les plafonds suspendus, est normalement utilisé pour
remplacer les fluorescents de 2’x2’ et de 2’x4’. Appropriés pour les applications dans les bureaux, les écoles, les hôpitaux et les centres médicaux, l’intensité des panneaux est complètement réglable et les
panneaux sont compatibles avec les contrôles, les capteurs de mouvement, les minuteries et les systèmes de capture de la lumière du jour des immeubles. Les DEL assurent une longue vie, un indice du rendu des couleurs élevé (CRI) et un entretien minime; de plus, aucuns matériaux dangereux ne sont utilisés dans leur fabrication.
Construction
Le boîtier et le panneau arrière sont fabriqués en acier, assurant la possibilité de la dissipation et du contrôle thermiques. Le diffuseur est de type à patron prismatique monté sur une porte pivotante amovible.
Contrôle
Le plafonnier encastré est équipé d’un pilote intégré standard; les panneaux peuvent fonctionner avec un gradateur mural traditionnel de 0 – 10 volts (non inclus) pour le contrôle de la luminosité. Jusqu’à 20 panneaux peuvent être raccordés à chaque tableau de distribution principal.
Spécifications
45C253 55W 4903 100-277V 5000K 14.5 lb 47- 23-3/4 3-5/16
Modèle Watts Lumens Volts CCT Poids Dimensions (po)
Longueur Largeur Profondeur
!
!
2
Mode d’emploi de LumaPro
Plafonnier encastré
à DEL, 2’x4’
45C253
Renseignements sécuritaires généraux
1.
LISEZ ET RESPECTEZ TOUTES LES DIRECTIVES SÉCURITAIRES.
2. Étudiez les schémas avec soin avant de commencer. Si vous n’avez pas d’expérience en câblage électrique, faites installer votre appareil par un électricien licencié qualifié.
3. Toutes les connexions électriques doivent être conformes aux codes et aux règlements locaux et au code de l’électricité national. Si vous n’êtes pas familier avec les méthodes d’installation du câblage électrique, obtenez les services d’un électricien licencié qualifié.
4. Avant de débuter l’installation, coupez l’alimentation en commutant le disjoncteur hors circuit ou en retirant le fusible approprié de la boîte des fusibles. La commutation hors tension via le commutateur d’alimentation n’est pas suffisante pour prévenir les chocs électriques.
5. N’utilisez pas cet appareil à l’extérieur.
6. L’appareil devrait être monté à des endroits et à une hauteur où il ne sera pas susceptible d’être modifié par un personnel non autorisé. 7. N’utilisez pas cet appareil à d’autres fins que celles prévues par le fabricant.
8. Tous les services d’entretien devraient être effectués uniquement par un personnel qualifié.
AVERTISSEMENT Diffuseur Lens Couvercle du pilote Carte DEL (4) Panneau d’accès Pilote Retenue du Carte DEL (10)
Attache (20)
!
!
3
Mode d’emploi de LumaPro
Plafonnier encastré
à DEL, 2’x4’
45C253
Schéma de câblage
Branchement des panneaux à la source d’alimentation CA :
Coupez l’alimentation en commutant le disjoncteur hors circuit ou en retirant le fusible approprié de la boîte des fusibles. La commutation hors tension via le commutateur d’alimentation n’est pas suffisante pour prévenir les chocs électriques..
1. Toutes les unités doivent être individuellement branchées au bloc d’alimentation CA (100 - 277 VCA) :
Noir = Ligne Blanc = Neutre
2. La connexion de la ligne doit être faite pour permettre de commuter l’alimentation de la source à la ligne.
Maître
Pilote 1
Noir Noir Blanc Blanc Vert Vert Ve rt Mise à la terre Mise à la terre Neutre (commuté) LigneAVERTISSMENT
!
!
4
Mode d’emploi de LumaPro
Plafonnier encastré
à DEL, 2’x4’
45C253
Montage
1. Un support sismique à chaque extrémité (4 endroits) à 180 degrés pour l’engager dans le cadre de la grille du plafond.
2. Des onglets de sécurité à l’arrière du panneau se plient facilement pour accepter les fils de la structure du plafond. Enfilez le fil à travers l’onglet et procédez comme pour tout autre équipement suspendu ou supporté par la grille.
Montage suspendu
!
!
5
Mode d’emploi de LumaPro
Plafonnier encasté
à DEL, 2’x4’
45C253
Installation et fonctionnement
Coupez l’alimentation avant l’installation ou l’entretien.
Configuration pour utiliser un gradateur de 0 – 10 V ou les contrôles de l’immeuble : 1. Ouvrez le couvercle d’accès.
2. Procédez aux connexions de l’alimentation selon le schéma de la page 3. 3. Branchez les fils sans relais violet et gris du système central aux fils violet et
gris du pilote.
4. Branchez les fils rouge et bleu du système central au fils rouge et bleu du relais. 5. Branchez les autres fils d’alimentation : le fil noir du pilote à la ligne du relais, le
fil blanc du pilote au neutre du relais et au neutre du système. 6. Montez le panneau et commutez-le sous tension.
Relais de coupure CA Rouge Bleu VIOLET GRIS No ir B la nc Neutre Blanc FILS DE CONTRÔLE 0-10
CONTRÔLEUR DU
SYSTÈME CENTRAL
Relais CA
Pilote
Sortie 0-10 Entrée 0-10AVERTISSEMENT
!
!
6
Mode d’emploi de LumaPro
Plafonnier encastré
à DEL, 2’x4’
45C253
Configuration pour utiliser un gradateur mural (0-10 V) :
1. Branchez les fils violet et gris du gradateur mural aux fils violet et gris du pilote. 2. Branchez l’ensemble de relais approprié au besoin. Suivez le schéma de câblage fourni.Connexions au gradateur mural simple Lutron NFTV
Neutre Ligne Bleu Noir Bleu Blanc Rogue Noir Bleu Rouge Bleu Neutre (Blanc) Ligne (Noir) Gris Violet ACCESSOIRE (Pilote 1)
!
!
7
Mode d’emploi de LumaPro
Plafonnier encastré
à DEL, 2’x4’
45C253
Configuration pour relier les panneaux :
1. Suivez le schéma de câblage de l’alimentation de la page 3. 2. Sélectionnez l’un des panneaux pour être le panneau principal. 3. Branchez le gradateur/système central à ce panneau.
4. Reliez en guirlande les autres panneaux de la zone en branchant les fils violets et gris d’un panneau à l’autre.
5. Jusqu’à 10 panneaux peuvent être reliés ensemble.
*Le relais du bloc d’alimentation du Lutron PP-20 n’est pas inclus. 6. Utilisez des fils de calibre 18/20 AWG comme fils de contrôle.
Connexions au gradateur
mural simple Leviton IP710
Rouge Noir Violet Gris Noir Vers le neutre LIGNE Ligne
Maître
Pilote 1
Gradateur
0-10
Fil Bell classe 2 calibre 18-20!
!
8
Mode d’emploi de LumaPro
Plafonnier encastré
à DEL, 2’x4’
45C253
Connexions de panneaux Lutron multiples
Gradateur mural à panneaux multiples Leviton IP710
Neutre Ligne Bleu Noir Blanc Bleu Noir Bleu Bleu Rouge Neutre (Blanc)
Ligne (Noir) Ligne (Noir) Ligne (Noir)
ACCESSOIRE ACCESSOIRE (Pilote 2) (Pilote 3) ACCESSOIRE (Pilote 1) Gris Violet Noir Bleu Rouge Blanc Vert Rouge Rouge Gris Violet Rouge Rouge Noir Fil actif (Noir)
Étiquette isolante
Ligne
Neutre (Blanc) Blanc Blanc Blanc
Noir Noir
ACCESSOIRE ACCESSOIRE ACCESSOIRE
(Pilote 1) (Pilote 2) (Pilote 3)
!
!
9
Mode d’emploi de LumaPro
Plafonnier encastré
à DEL, 2’x4’
45C253
REMARQUE : *DISTANCE MAXIMALE DE 60’ ENTRE LES PANNEAUX
Garantie
GARANTIE LIMITÉE DE CINQ ANS
S’il survenait que cet appareil ne fonctionne pas de façon satisfaisante à cause d’une défectuosité ou d’une main-d’œuvre médiocre au cours d’une période de CINQ ANS à partir de la date d’achat, retournez-le au point de vente et il sera remplacé sans frais. Les dommages accessoires ou indirects sont exclus de cette garantie.
Fabriqué pour Grainger International, Inc. 100, Grainger Pkwy., Lake Forest IL USA 60045
