(1)CENTRO DE DESARROLLO INFANTIL ACUNAR. WALTER MAURICIO SUAREZ VIGOYA. UNIVERSIDAD CATÓLICA DE COLOMBIA FACULTAD DE DISEÑO PROGRAMA ARQUITECTURA BOGOTÁ D.C. 2015.

(2) CENTRO DE DESARROLLO INFANTIL ACUNAR. WALTER MAURICIO SUAREZ VIGOYA. Monografía como requisito para optar por el título de Arquitecto. Asesores: ARQ. JOSE ALEXANDER URREGO ARQ. FERNANDO PENAGOS ING. EDGAR SANCHEZ. UNIVERSIDAD CATÓLICA DE COLOMBIA FACULTAD DE DISEÑO PROGRAMA ARQUITECTURA BOGOTÁ D.C. 2015.

(3)

(4) Nota de Aceptación: _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________. _________________________________________ Firma Del Director. _________________________________________ Firma Del Jurado. Bogotá D.C., 23 de Enero de 2015.

(5) DEDICATORIA Este nuevo logro lo dedico a mis padres y mi hermana que siempre estuvieron apoyándome en cada instancia de mi vida y me han brindado su apoyo incondicional a lo largo de la carrera..

(6) AGRADECIMIENTOS. A todas aquellas personas que tuve la oportunidad de conocer durante este camino recorrido en la universidad, profesores, compañeros, quienes me aportaron conocimiento y estaban ahí cuando los necesitaba..

(7) CONTENIDO Pág. INTRODUCCION……………………………………………………………... 12. 1. PLANTEAMIENTO DEL PROBLEMA………………………………………. 13. 2. OBJETIVOS……………………………………………………………………. 14. 2.1 Objetivo General…………………………………………………………….. 14. 2.2 Objetivos Específicos……………………………………………………….. 14 3. MARCO TEÓRICO DE REFERENCIA……………………………………... 15. 3.1 De Cero A Siempre……………………………………………………......... 15 3.2 Secretaría. Distrital. De. Integración. Social. Y. Los. Jardines. Acunar………………………………………………………………………… 15 4. CARACTERIZACION DEL LUGAR DE INTERVENCION………………... 17. 5. BRIEF…………………………………………………………………………... 18. 5.1 ANALISIS DE REFERENTES……………………………………………… 21 5.1.1 Referente 1………………………………………………………………... 21. 5.1.2 Referente 2………………………………………………………………... 23. 5.1.3 Referente 3………………………………………………………………... 24. 6. DESCRIPCION DEL PROYECTO………………………………………….. 25. 7. DESARROLLO DEL PROYECTO…………………………………………... 26. 7.1 Diseño Urbano……………………………………………………………….. 27. 7.2 Diseño Arquitectónico……………………………………………………….. 32. 7.2.1 Ambientes Pedagógicos…………………………………………………. 33. 7.2.2 Zona De Administración…………………………………………………. 34. 7.2.3 Área De Servicios Generales Y Complementarios………………….... 35. 7.2.4 Zona De Capacitación Ambiental………………………………………. 36. 7.2.5 Zona De Recreación…………………………………………….............. 37. 7.3 Diseño Constructivo…………………….…………………………………. 38. 8. APORTES DEL PROYECTO EN TORNO AL PROBLEMA.

(8) PLANTEADO ………………………………………………………………….. 39. 9. CONCLUSIONES…………………………………………………………….. 40. BIBLIOGRAFIA………………………………………………………………... 41. ANEXOS……………………………………………………………………….. 42.

(9) LISTA DE FIGURAS. Figura 1. Ubicación General Del Proyecto ............................................................. 17 Figura 2. Jardín Infantil En Riga-Vista General……………………………………... 21 Figura 3. Jardín Infantil En Riga-Patio Interior………………………………………. 21 Figura 4. Jardín Infantil En Riga- Despiece Plantas……………………………….. .22 Figura 5. La Escuela Infantil Leimondo. ................................................................. 23 Figura 6. La Escuela Infantil Leimondo- Corte ....................................................... 23 Figura 7. Jardín Infantil Por 70ºn Arkitektur, Noruega-sketch 1 ............................. 24 Figura 8. Jardín Infantil Por 70ºn Arkitektur, Noruega- sketch 2............................ 24 Figura 9. Infografía Del Concepto. ......................................................................... 26 Figura 10 Localización Urbana A Escala Local.. .................................................... 28 Figura 11. Localización Urbana A Escala Zonal.: .................................................. 28 Figura 12. Fitotectura urbana. ................................................................................ 31 Figura 13. Ambientes Pedagógicos. ...................................................................... 33 Figura 14. Zona De Administración ........................................................................ 34 Figura 15. Área De Servicios Generales Y Complementarios ............................... 35 Figura 16. Zona De Capacitación Ambiental.......................................................... 36 Figura 17. Zona De Recreación. ............................................................................ 37 Figura 18. Detalle Corte Fachada ……………………………………………………. .38.

(10) LISTA DE TABLAS. Tabla 1: Análisis Urbano División De Bosa En UPZ Y Su Clasificación.. ............. .20 Tabla 2: Análisis Urbano De Bosa Central Y Su Clasificación ............................... 21 Tabla 3: Fotos Estado Actual Bosa Central y Propuesta de Naturación. ............... 32 Tabla 4: Fases Del Proyecto.................................................................................. 33. 10.

(11) LISTA DE ANEXOS Pág. Anexo A. Planta Primer Nivel...……………………………………………………... 43. Anexo B. Planta Segundo Nivel……………………………………………………. 44. Anexo C. Alzados……………………………………………………………………. 45. Anexo D. Cortes……………………………………………………………………... 45. Anexo E. Corte Bioclimático……………………………………………………….. 46. Anexo F. Planta Estructural…………………………………………………………. 46. Anexo G. Renders Proyecto CDI……………………………………………………. 47 Anexo H. Memoria Urbana………………………………………………………….. 48. Anexo I. Memoria Arquitectónica…………………………………………………... 49. Anexo J. Memoria Constructiva……………………………………………………. 50. Anexo K. Fotografías de Maquetas…………………………………………………. 51. 11.

(12) INTRODUCCION. El plan de desarrollo Bogotá Humana, dentro de un eje estratégico considera que: “…debe tenerse en cuenta que las grandes brechas se inician en la primera infancia, donde hay una diferencia sustancial en el proceso de crianza y de educación inicial de los niños y niñas, dependiendo de su nivel cultural y socio‐económico. En esta etapa que va desde la gestación hasta los cinco años se definen las oportunidades biológicas del desarrollo, relacionadas con la nutrición y salud, así como las oportunidades para ser partícipes de experiencias significativas que aporten a su desarrollo integral…” 1 “No se puede seguir soportando los costos de postergar las inversiones en niños y niñas, y hacerlas solo cuando ellos se convierten en adultos, y tampoco se puede esperar hasta que ellos lleguen al colegio cuando puede ser ya muy tarde para intervenir” James Heckman. Premio Nobel de Economía, año 2000. El proyecto a realizar en la localidad de Bosa consiste en un centro de desarrollo infantil que está basado en el concepto de cuna ya que esto nos evoca la crianza la protección y el desarrollo de una buena infancia. Esta localidad cuenta con un alto índice de población infantil pero lastimosamente las estadísticas indican que la mayoría de los niños en edades de 0 a 5 años no tienen acceso a los beneficios de educación necesario para su bienestar. Lo que se busca principalmente es desarrollar un espacio arquitectónico qué brinde la protección necesaria para garantizar el desarrollo de la pequeña infancia pero que a su vez cumpla una función de carácter urbano al integrar colegios ya existentes en la localidad que en este momento presentan conflicto por diferencias entré los estudiantes de cada uno de ellos. Además de rehabilitar la zona por medio de un corredor ecológico ofreciendo seguridad peatonal y un nuevo contacto con la naturaleza.. ______________________________ 1 SECRETARÍA DISTRITAL DE INTEGRACION SOCIAL. Proyecto 735 [en línea]. Bogotá: [citado 15 abril, 2014]. Disponible en Internet: <URL:http://intranetsdis.integracionsocial.gov.co/anexos/documentos/1.3_proc_direc_estrategico/(13122013)735%20Desarr ollo%20integral%20de%20la%20primera%20infancia%20con%20corte%20a%2022%2011%202013.pdf>. 12.

(13) 1. PLANTEAMIENTO DEL PROBLEMA De los 714.721 niños y niñas entre 0 y 5 años de edad del Distrito, EL 48% no participan en servicios de educación inicial, tampoco acceden a los servicios dirigidos a la promoción y potenciación de su desarrollo y no hay garantía de sus derechos. 2 ¿Cómo mejorar el desarrollo de la sociedad por medio de la educación de la primera infancia, mientras se asegura el bienestar de los niños? ¿Cómo permitir que el proyecto mejore las condiciones de ciudad en la localidad de Bosa integrando el factor de mejoramiento social y el de contacto con la naturaleza? La primera infancia siempre ha sido motivo de preocupación general en sus diferentes aspectos, alimentación, cuidado, aprendizaje, elementos que se contemplan como prioritarios para el desarrollo óptimo de los infantes, no solo como elementos individuales si no como conjunto, es difícil para una familia o madre soltera que deben trabajar durante el día entero e incluso la noche, tener un lugar digno en donde puedan tener completa confianza acerca del cuidado de sus hijos. Plantear la educación de la primera infancia como plan de desarrollo social del distrito, apostando por un mejor porvenir para estos, pretendiendo tener unas generaciones futuras con óptima educación, ética y valores que aporten al país lo mejor de sí generando desarrollo socio-económico para el mismo.. ______________________________ 2 SECRETARÍA DISTRITAL DE INTEGRACION SOCIAL. Proyecto 735 [en línea]. Bogotá: [citado 15 abril, 2014]. Disponible en Internet: <URL:http://intranetsdis.integracionsocial.gov.co/anexos/documentos/1.3_proc_direc_estrategico/(13122013)735%20Desarr ollo%20integral%20de%20la%20primera%20infancia%20con%20corte%20a%2022%2011%202013.pdf>. 13.

(14) 2. OBJETIVOS. 2.1 Objetivo General. Proyectar la idea de un proyecto que genere un ambiente propicio para el desarrollo, mejoramiento y supervisión de las condiciones de vida de las niñas y los niños en la etapa de primera infancia, en especial en lugares con mayor porcentaje de población infantil que presentan un difícil acceso a la atención integral. 2.2 Objetivos Específicos:. . Dotar a la localidad con un centro desarrollo infantil que mejoren las condiciones de los niños de 0 a 5 años..   . Mejorar las condiciones de inseguridad urbana por medio del mejoramiento de la infraestructura de los colegios de la zona. Integrar a los diferentes colegios para evitar los conflictos de convivencia que hay entre ellos. Involucrar a la población de Bosa, dentro de las diferentes estructuras principales de la ciudad, Brindar conexión entre sus equipamientos y espacios de esparcimiento y recreación, al tiempo que se crean corredores para mejorar la conectividad en el interior de la localidad y con su entorno inmediato.. 14.

(15) 3. MARCO TEÓRICO DE REFERENCIA. 3.1 De Cero A Siempre La Estrategia Nacional de Cero a Siempre es un programa de apoyo de la Alta Consejería Presidencial generado por un conjunto de acciones a nivel nacional, dirigidas a la atención integral a la primera infancia a través de la combinación de diferentes entidades que aseguren los derechos de los niños y las niñas promoviendo planes, programas, proyectos y acciones de acuerdo al contexto y las condiciones. “La primera infancia comprende el periodo de vida que va desde la gestación hasta antes de los 6 años de edad. En este sentido, la Estrategia está dirigida a los 5.132.000 niños y niñas de 0 a 5 años del país. El propósito del actual Plan Nacional de Desarrollo es atender de forma integral y con calidad como mínimo a 1.200.000 niños y niñas en todo el territorio nacional, empezando por quienes se encuentran en mayor condición de vulneración y de pobreza, pero con el compromiso de avanzar progresivamente hacia la universalización de la atención.” 3. 3.2 Secretaría Distrital De Integración Social Y Los Jardines Acunar Los Jardines Acunar son una propuesta del Alcalde Gustavo Petro en conjunto con la Secretaria De Integración Social y su representante Jorge Enrique Rojas, que se comenzaron a inaugurar desde el 11 de octubre del 2013 en varias localidades de Bogotá priorizando las zonas más vulnerables de la ciudad. En los diversos sectores la oferta de establecimientos para la educación infantil no es suficiente para la demanda de la primera infancia, por esa razón se incrementó la oferta pública de sala cunas y jardines infantiles en edificaciones existentes mejoradas y adecuadas según las exigencias de seguridad infantil. Con la meta a 2016 llegar a atender integralmente 270.000 niños y niñas de 0 a 5 años de la primera infancia con personal profesional.. ______________________________ 3 ALTA CONSEJERIA PRESIDENCIAL PARA PROGRAMAS ESPECIALES. De Cero A Siempre [en línea]. Colombia: [citado 10 marzo, 2014]. Disponible en Internet: <URL:http://www.icbf.gov.co/portal/page/portal/PortalICBF/Bienestar/Beneficiarios/PrimeraInfancia/DeCeroaSiempre1/Estrat egia/Cartilla%20Estrategia%20De%20Cero%20a%20Siempre.pdf>. 15.

(16) En referencia a lo anterior La Secretaría Distrital de Integración Social, viene realizando una ampliación de cobertura para los programas de primera infancia por esta razón propone diseñar nuevo proyectos que den cumplimiento con las condiciones y requerimientos mínimos necesarios para los diferentes espacios bajo unos lineamientos técnicos básicos con la finalidad de ofrecer equipamientos con altos estándares de calidad y seguridad.. “Los diseños de los jardines infantiles de atención a la primera infancia están regidos por el Plan maestro de equipamientos de bienestar social para Bogotá D.C reglamentado por el decreto 316 de 2006, el cual establece el programa arquitectónico, y los estándares básicos para el diseño de los espacios componentes de los jardines infantiles, presentando esquemas abstractos de configuración de los espacios de acuerdo a la función y actividades que se desarrollan en ellos.”4. “Desde su nacimiento, todos los niños y niñas de Bogotá tendrán acceso a los bienes básicos, así como a contar con un contexto afectivo y cultural. La primera infancia tiene el derecho a crecer en una ciudad que se densifica en armonía con la naturaleza y que practica los valores de la vida.”5. ______________________________ 4 SECRETARÍA DISTRITAL DE INTEGRACION SOCIAL. Lineamientos Técnicos De Diseño Y Construcción De Jardines Infantiles Para La Primera Infancia [en línea]. Bogotá: [citado 15 abril, 2014]. Disponible en Internet: <URL:http://scabogota.org/docs/anexo_18_cartilla_lineamientos_edicion_2_jardines_infantiles_primera_infancia.pdf> 5 SECRETARÍA DISTRITAL DE INTEGRACION SOCIAL. Proyecto 735 [en línea]. Bogotá: [citado 15 abril, 2014]. Disponible en Internet: <URL:http://intranetsdis.integracionsocial.gov.co/anexos/documentos/1.3_proc_direc_estrategico/(13122013)735%20Desarr ollo%20integral%20de%20la%20primera%20infancia%20con%20corte%20a%2022%2011%202013.pdf>. 16.

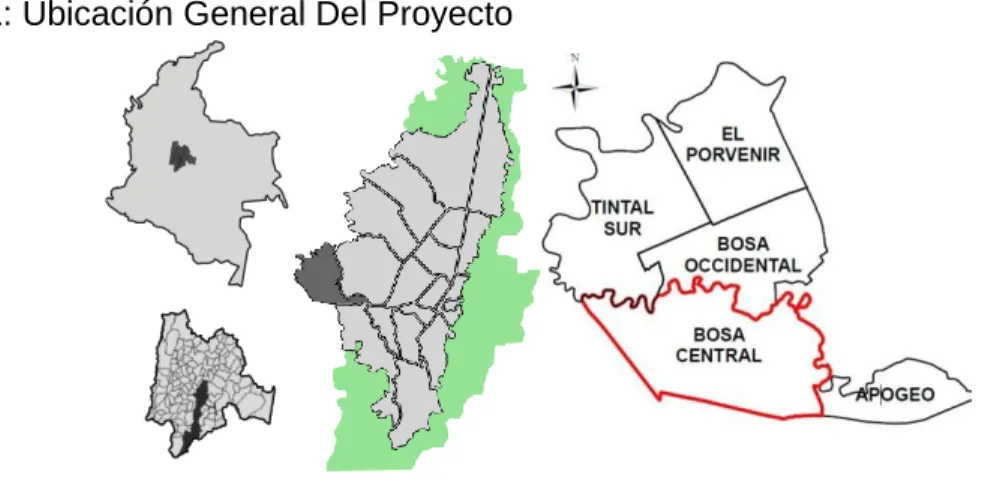

(17) 4. CARACTERIZACION DEL LUGAR DE INTERVENCION La ubicación del sector de intervención es al suroccidente de Bogotá en la localidad de Bosa que limita al norte con la localidad de Kennedy y el río Tunjuelito, al oriente con la localidad de Kennedy por el eje del río Tunjuelito; al sur con la localidad de Ciudad Bolívar y el municipio de Soacha por la Autopista Sur y al occidente con los municipios de Soacha y Mosquera por el eje del Río Bogotá. Figura 1: Ubicación General Del Proyecto. Fuente: El Autor La superficie total de Bosa es de 2.393,3 hectáreas; de estas 1.932,5 hectáreas corresponden a suelo urbano, y las restantes 460,8 hectáreas se configuran como suelo de expansión urbana. Bosa ocupa el décimo segundo lugar en superficie entre las localidades del Distrito Capital. 6 Bosa es la localidad número siete del Distrito Capital de Bogotá y está dividida en cinco UPZ donde se desarrollan diferentes usos del suelo: residencial consolidado, Residencial de urbanización incompleta y desarrollo, Apogeo de tipo residencial consolidado, Bosa Occidental y Bosa Central de tipo residencial de urbanización incompleta de estratos 1 y 2 con deficiencias es su infraestructura, equipamientos, accesibilidad y espacio público, finalmente El Porvenir y Tintal Sur de tipo en desarrollo con grandes predios desocupados. Bosa presenta un territorio plano debido a los depósitos aluviales formados por las corrientes de agua del rio Bogotá y Tunjuelito, los cuales conforman el sistema hídrico de Bosa junto al humedal Tibanica y los canales del Tintal.. ______________________________ 6 SECRETARÍA DISTRITAL DE PLANEACIÓN. Diagnóstico De Los Aspectos Físicos Demográficos Y Socioeconómicos 2011 [en línea]. Bogotá: [citado 10 marzo, 2014]. Disponible en Internet: <URL:http://www.sdp.gov.co/portal/page/portal/PortalSDP/InformacionEnLinea/InformacionDescargableUPZs/Localidad%20 7%20Bosa/Monografia/7%20Bosa%20monografia%202011.pdf>. 17.

(18) 5. BRIEF En la localidad de Bosa se encuentran localizados 248 parques los cuales suman 1.257.364,4 m², lo que equivale a 2,2 m² por habitante, promedio que deja a la localidad en el 16 puesto con referencia al promedio de la ciudad que registra un promedio de 4,4 m²/hab. Este indicador es el décimo sexto con respecto al promedio de las localidades y está por debajo del promedio de la ciudad que registra 4,4 m²/hab. 7 Bosa Central limita por el norte, con las UPZ Bosa Occidental, Tintal Sur y Gran Britalia a partir del río Tunjuelo, por el oriente, con las UPZ Apogeo, Timiza y Gran Britalia; por el sur y por el occidente, con el municipio de Soacha. El lugar de la implantación general del proyecto es en La UPZ Bosa Central ubicada en el suroccidente de la localidad de Bosa, tiene una extensión de 714,7 hectáreas, equivalentes al 29,9% del total del área de las UPZ de esta localidad. 8 Bosa Central esta conformada por asentamientos ilegales los cuales en su mayoria son de estratos 1 y 2 presentando deficiencias infraestrcuturales en cuanto a accesibilidad, equipamiento,y espacio publico. La UPZ de Bosa central se caracteriza por ser la mas densa dentro de la localidad con un promedio poblacional de 2.983 habitantes por kilometro cuadrado. De la totalidad de bienes culturales ubicados en la localidad de Bosa, 17 se sitúan en la UPZ Bosa Central, en razón a que allí se ubica el punto de fundacional de la localidad, un sector con valores históricos, urbanísticos y arquitectónicos; en esta UPZ se localiza la Alcaldía local de Bosa, de tipo conservación tipológica; la iglesia, Templo doctrinero de San Bernardino de Bosa y la Capilla Doctrinera, declarados Monumento Nacional; declarados en la categoría de Conservación tipológica también se encuentran la parte antigua de la Escuela Francisco de Paula Santander y la parte antigua del Colegio El libertador; en la categoría de conservación integral se encuentran el Colegio Claretiano de Bosa. En cuanto a equipamientos de Educación, en Bosa se localizan 43 colegios oficiales; en lo que refiere a UPZ, Bosa Central concentra el mayor número de establecimientos educativos oficiales, con 24, le siguen las UPZ Bosa Occidental con 12 y Apogeo y El Porvenir con 3 cada una. La UPZ Tintal Sur cuenta con un colegio oficial. En la localidad se ubican, además, 135 colegios no oficiales.9 ______________________________ 7-8-9 SECRETARÍA DISTRITAL DE PLANEACIÓN. Diagnóstico De Los Aspectos Físicos Demográficos Y Socioeconómicos 2011 [en línea]. Bogotá: [citado 10 marzo, 2014]. Disponible en Internet: <URL:http://www.sdp.gov.co/portal/page/portal/PortalSDP/InformacionEnLinea/InformacionDescargableUPZs/Localidad%20 7%20Bosa/Monografia/7%20Bosa%20monografia%202011.pdf>. 18.

(19) Tabla 1. Análisis Urbano División De Bosa En UPZ Y Su Clasificación. División de Bosa en UPZ. Estructura Ecológica Principal. Red Vial. Metros Cuadrados De Parque Por Habitante Según Localidad. Dimensiones De Superficie Por Localidad. Estratificación. Fuente: Autor.. 19.

(20) Tabla 2. Análisis Urbano De Bosa Central Y Su Clasificación. Red Vial.. Sistema de Parques.. Llenos y Vacíos.. Usos.. Equipamientos Educativos.. Equipamientos Sociales.. Fuente: Autor.. 20.

(21) 5.1 Análisis De Referentes. 5.1.1 Referente 1. Jardín Infantil En Riga Figura 2. Jardín Infantil En Riga-Vista General. Fuente: ArchDaily. Propuesta para Jardín Infantil en Riga [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.archdaily.co/co/02105914/propuesta-para-jardin-infantil-en-riga-arhis>. Se organizan en torno a un patio interior rodeado por una fachada acristalada orientada hacia el espacio exterior, dando la posibilidad para abrir y ampliar el recinto hacia el patio. El espacio de comunicación entre las áreas comunes se puede utilizar para diversas actividades, El parque verde se curva sobre el edificio conectando el patio con el espacio público urbano. También crea una integración de la vida interior del jardín de infantes con el espacio público de la ciudad. Figura 3. Jardín Infantil En Riga-Patio Interior. 21.

(22) Fuente: ArchDaily. Propuesta para Jardín Infantil en Riga [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.archdaily.co/co/02105914/propuesta-para-jardin-infantil-en-riga-arhis>. Una nueva tipología, donde los niños pueden aprender a incorporarse entre ellos y con el entorno urbano y la sociedad. La solución del proyecto es un edificio público con un parque de tres dimensiones integradas en la estructura urbana y para así convertirse en una parte del espacio público de la ciudad y el sistema de áreas verdes, lo cual es parte del plan de desarrollo de Riga. Figura 4. Jardín Infantil En Riga- Despiece Plantas. Fuente: ArchDaily. Propuesta para Jardín Infantil en Riga [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.archdaily.co/co/02105914/propuesta-para-jardin-infantil-en-riga-arhis> El parque verde se curva sobre el edificio conectando el patio con el espacio público urbano. También crea una integración de la vida interior del jardín de infantes con el espacio público de la ciudad. Los niños pueden unirse y separarse de acuerdo a las necesidades de seguridad o del jardín. El parque cuenta con parques infantiles y campos deportivos para niños de diversas edades intereses, tanto para los niños de la guardería como también para uso público.. 22.

(23) 5.1.2 Referente 2. La Escuela Infantil Leimondo Figura 5. La Escuela Infantil Leimondo. Fuente: Dezeen. Nursery School Leimondo [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.dezeen.com/2011/08/10/leimondonursery-school-by-archivision-hirotani-studio/> El proyecto busca que las ventanas capturen la luz cenital y la dirigan hacia el interior, inundando de luz el espacio de las aulas. Para potenciar la percepción de estas singularidades espaciales, las diferencias se matizan con la posición, el tamaño, la forma, el uso y el color por medio de las aberturas cuadradas, como luz de pozos de diferentes formas, diferentes colores y frente a diferentes direcciones en el techo alto con lo que el espacio interior van cambiando con el tiempo y las estaciones. Los niños pueden ser capaces de sentir los cambios de estas "luces", incluso perseguirlos y jugar con ellos, y para disfrutar de este regalo de la "luz" en sus actividades diarias. Figura 6. La Escuela Infantil Leimondo- Corte. Fuente: Dezeen. Nursery School Leimondo [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.dezeen.com/2011/08/10/leimondonursery-school-by-archivision-hirotani-studio/>. 23.

(24) 5.1.3. Referente 3. Jardín Infantil Por 70ºn Arkitektur, Noruega. Figura 7. Jardín Infantil Por 70ºn Arkitektur, Noruega-sketch 1. Fuente: ArchDaily. Jardin infantil 70ºN Arkitektur [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.archdaily.co/co/02-30797/jardininfantil-70%C2%BAn-arkitektur> Los espacios interiores están diseñado de manera accesible para los niños y ajustados a su medida como los armarios, las salas de juego, sillas, mesas y demás mobiliario. Los armarios sirven además como zonas flexibles de juego con sencillos ajustes los espacios pueden cambiar rápidamente su funcionalidad y tamaño.. Figura 8. Jardín Infantil Por 70ºn Arkitektur, Noruega- sketch 2. Fuente: ArchDaily. Jardin infantil 70ºN Arkitektur [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.archdaily.co/co/02-30797/jardininfantil-70%C2%BAn-arkitektur>. 24.

(25) 6. DESCRIPCION DEL PROYECTO. Actualmente el contexto social enfrenta una realidad poco favorable para asegurar el bienestar de la primera infancia, por diferentes problemas sociales, físicos y también espaciales a nivel de instituciones educativas, como consecuencia de esto es necesario desarrollar nuevos equipamientos que habiliten diferentes espacios diseñados correctamente para la atención y cuidado infantil brindando los ambientes adecuados para ofrecer un servicio de atención de mayor calidad, asimismo los nuevos espacios de formación de la educación inicial serán los escenarios primarios para que los niños y niñas desarrollen sus actitudes y aptitudes libremente, potencializando sus capacidades a través de la invitación a jugar, explorar, descubrir, expresar e imaginar. Al mismo tiempo los ambientes deben garantizar condiciones y actividades que puedan fortalecer los vínculos afectivos entre adultos y niños por eso es necesaria una arquitectura no solo con calidad sino también con calidez humana.. “Es fundamental, entonces, para la construcción de sociedades más justas y equitativas, que la igualdad de oportunidades para el acceso a una educación de calidad comience desde el nacimiento, superando y reduciendo lo más tempranamente las situaciones de desigualdad presentes en nuestras sociedades, contribuyendo a la movilidad y equidad social. El objetivo de los distintos gobiernos comprometidos con la atención y educación para la primera infancia, debería ser el de configurar políticas públicas destinadas al desarrollo de los niños, a través de mecanismos que potencien la inter-sectorialidad e inter-institucionalidad de las políticas públicas, permitiendo el ejercicio integral de todos los derechos de los niños y niñas.”10. ______________________________ 10 SECRETARÍA DISTRITAL DE INTEGRACION SOCIAL. Lineamientos Técnicos De Diseño Y Construcción De Jardines Infantiles Para La Primera Infancia [en línea]. Bogotá: [citado 15 abril, 2014]. Disponible en Internet: <URL:http://scabogota.org/docs/anexo_18_cartilla_lineamientos_edicion_2_jardines_infantiles_primera_infancia.pdf>. 25.

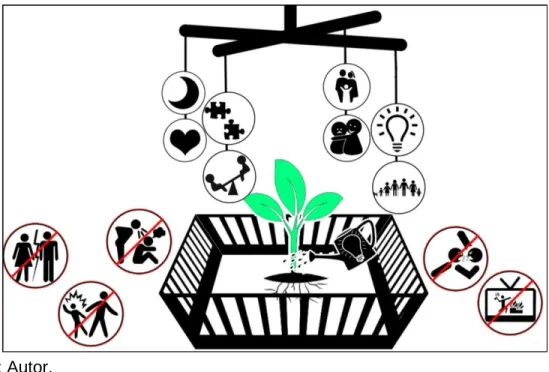

(26) 7. DESARROLLO DEL PROYECTO. Este proyecto está enfocado principalmente en el desarrollo de la primera infancia, basándonos en el concepto de CUNA que se refiere al origen o principio de algo, lugar de nacimiento. Al mismo tiempo una interpretación más literal sugiere una nueva idea, la creación de un proyecto, puede remitir a la crianza, la protección, el cuidado y la naturaleza. “Comenzaremos por señalar que la noción de “centro” como arquetipo de la vida Social se pierde en la oscuridad del tiempo que cubre los orígenes de la humanidad. Muy probablemente la primera idea relativa a la existencia de un centro tuvo que Estar ligada al origen de la vida, lo cual constituye una referencia a la fecundidad en el Sentido que buena parte de los seres vivos provienen de un núcleo o de una matriz que los antecede. Tales centros producen la vida y encierran un misterio como entidades generadoras.”11 Y continúa: “Del interior de la semilla surgirá la pequeña planta, misma que al crecer brindará el Alimento indispensable para muchos seres. Del capullo nacerá la flor que dará fruto y En el vientre materno, centro del cuerpo, se gestaran los hombres y las mujeres que Fortalecerán y harán prosperar la comunidad.”12 Figura 9. Infografía Del Concepto.. Fuente: Autor. ______________________________ 11-12 REDALYC.ORG. El Centralidad Como Un Arquetipo Social De La Ciudad [en línea]. México: [citado 20 mayo, 2014]. Disponible en Internet: < URL: http://www.redalyc.org/articulo.oa?id=40113196010.pdf>. 26.

(27) 7.1 DISEÑO URBANO El Proyecto CDI ACUNAR, ubicado en el barrio Jiménez de Quesada II Sector en la UPZ (85) Bosa Centro, se traduce como un Arquetipo social y urbano que contribuyen de manera significativa al desarrollo de la vida comunitaria, integrando actividades que permitan a las personas mejorar no solo a nivel educativo, si no su calidad de vida. El centro de desarrollo infantil se encuentra en medio de una zona residencial con limitaciones severas en cuanto a su normativa de diseño por el gran índice de construcción debido a su alta densidad poblacional, tanto así que no posee gran infraestructura urbana por esta razón algunas zonas llegan a ser peligrosas. el CDI hace parte de un intervención que conecta gran parte de la UPZ así que el centro de desarrollo propuesto funcionara como una nueva centralidad, ofreciendo un conjunto de servicios estratégicos en temática de pedagogía ambiental a través de diferentes escalas urbanas a partir del uso del espacio público, zonas verdes, sistema ecológico principal y red de equipamientos educativos, de esta manera se lograra una integración institucional en el territorio de la UPZ de Bosa brindando una mayor oferta de ambiente pedagógicos como aulas múltiples, espacios deportivos, biblioteca, etc. Asimismo se logra una buena relación con el espacio público como lugar de encuentro del peatón, generando un sentido de pertenencia por medio de una nueva conexión favoreciendo el uso de sistemas alternativos de movilidad principalmente el uso de la bicicleta, utilizando este eje peatonal principal como base ambiental de la movilidad, punto de encuentro, participación e inclusión por parte de los diferentes grupos sociales de la comunidad. “Si las actividades y las personas se agrupan, es posible que los acontecimientos individuales se estimulen mutuamente”. (Gehl, 2006) Asimismo el CDI será ese punto de convergencia educativo entre las instituciones ya existentes que lo rodean cómo el Colegio Distrital Fernando Mazuera Villegas, Colegio Inmaculada Corazón de María, Colegio Nuestra Señora de Nazereth, Colegio Claretiano y Colegio Distrital Francisco De Paula Santander, servirán como conectores del sistema ecológico principal de la zona como el rio Tunjuelo y la laguna Tibanica al mismo tiempo que articulara el centro histórico de Bosa. En síntesis esta intervención buscara hacer parte de una red educativa que fortalecerá el tejido urbano de manera social y ambiental que colabórala en el desarrollo de la ciudad.. 27.

(28) Figura 10. Localización Urbana A Escala Local. Fuente: Autor.. Figura 11. Localización Urbana A Escala Zonal. Fuente: Autor.. 28.

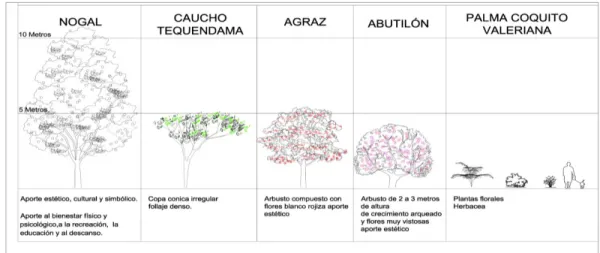

(29) Siguiendo el planteamiento de la revista naturación urbana, un desafío a la urbanización, la propuesta general se basa en un proceso de incorporar la vegetación al medio urbano con el objetivo de amortiguar el desequilibrio entre la urbanización y la conservación del medio ambiente. Permitiendo a la localidad mejorar los problemas ambientales, hidrológicos, de gestión de residuos, salubres y sociales creando conciencia ciudadana sobre los problemas de no proteger el medio ambiente. El objetivo es crear áreas naturadas de cierta extensión conectadas por cinturones y anillos verdes la transformación de una parte del área urbana en bosques y plantas que sirvan de pulmón ecológico y recreo para los habitantes, y uniendo las áreas mediante corredores verdes y pasillos ecológicos, a cualquier altura, que permitan la renovación del aire.13 Algunos beneficios de la naturación urbana son: . Mantienen la humedad debido al retorno del agua de lluvia a su ciclo natural. . Interceptan la radiación ultravioleta impidiendo que llegue directamente a la superficie terrestre, ya que la vegetación es capaz de absorber el 80 % de la radiación solar mediante diferentes procesos naturales.. . Se puede conseguir la manipulación segura de las aguas residuales para el riego de jardines y huertas con las aguas grises de las cocinas y regaderas.. . El paisaje urbano mejora y los propietarios revalorizan sus inmuebles.. . Los espacios para huertos urbanos se recuperan, lo que influye positivamente en el equilibrio psicosomático de los ciudadanos adicionalmente se fortalece la seguridad alimentaria y nutricional, y se contribuye a crear ciudades más verdes "cultivar tus propios alimentos es como imprimir tu propio dinero" - Ron Finley.. . Por su parte la naturación extensiva trata de utilizar especies vegetales bien adaptadas al área a naturar; autóctonas. Estas especies vegetales necesitan menor profundidad de sustrato para su desarrollo y mínimos cuidados.. ______________________________ 13 REDALYC.ORG. Naturación Urbana, Un Desafío A La Urbanización [en línea]. México: [citado 20 mayo, 2014]. Disponible en Internet: < URL: http://www.redalyc.org/articulo.oa?id=62927563004.pdf>. 29.

(30) . La naturación vertical, de fachadas o paredes vivas, consiste en cubrir los edificios con plantas permanentes capaces de tapizar por su cuenta o mediante estructuras de apoyo. . Las grandes ciudades masificadas presentan problemas en los ciclos ambientales, de residuos, edificatorios, sociales y salubres. La naturación urbana revierte esta tendencia y reporta beneficios al medio ambiente, a los edificios y a los usuarios.. . La naturación intensiva crea verdaderos jardines, y la naturación extensiva una lámina vegetal bien adaptada con cuidados mínimos.. . Como superficies naturadas se emplean cubiertas, fachadas, muros antirruidos, y otros soportes en las ciudades. Los sistemas de naturación se componen de capas de protección de la edificación y capas de soporte de la vegetación. Se trabaja en la adaptación de los sistemas a condiciones específicas, en nuevos usos-aprovechamientos y en la integración de la naturación en la planificación de ciudades sostenibles.. . Las carreteras, autopistas o vías crea áreas con vegetación variada a los lados de las vías de circulación, con lo que se logra por una parte una menor erosión de estas superficies y por otra amortiguar los ruidos producidos por el tráfico.. . Fomentar la naturaleza mediante la recuperación de la flora y fauna autóctonas de una manera aceptable y sostenible.. Figura 12. Fitotectura urbana. Fuente: Autor.. 30.

(31) Tabla 3. Fotos Estado Actual Bosa Central y Propuesta de Naturación. Fuente: Autor. 31.

(32) 7.2 DISEÑO ARQUITECTÓNICO “la arquitectura es un acontecimiento que forma espacios diferentes, lugares diversificados por la incidencia de la luz, el sonido del agua o la aparición de una nube. Espacios que recogen el agua de lluvia los humedece cambiándoles el color. Colores que reaparecen con la salida del sol, creando otros colores y halos que se secan e irisan el espacio” Rogelio Salmona.. El proyecto se resuelve en tres plantas, organizándose en tres cuerpos de diferente volumetría articulados entre sí por medio de la zona de recreación infantil y configurado de manera que permite la contaste vigilancia y supervisión de los diferentes espacios de los grupos infantiles garantizando de esta manera un ambiente pertinente y funcional para el desarrollo y bienestar de los niños y niñas. Tabla 4. Fases Del Proyecto Modulación. Distribución de Programa. Ajuste de Modulación. zonificación. Solar. Accesos. Fuente: Autor.. 32.

(33) 7.2.1 Ambientes Pedagógicos Los ambientes pedagógicos del CDI están localizados en su totalidad en el primer nivel de la edificación facilitando la accesibilidad a las aulas de los niños y niñas, evitando así el uso de escaleras y extensas rampas asegurando también una fácil evacuación en caso de riesgo. En el diseño de los espacios infantiles también se tiene en cuenta la cercanía entre aulas y baterías sanitarias evitando los largos desplazamientos. Asimismo las aulas se diseñan de manera que tienen una relación directa entre ellas pero según las circunstancias se pueden dividir espacialmente. En cuanto a sus cubiertas inclinadas poseen unas perforaciones de diferentes tamaños que contemplan visualmente la majestuosidad y belleza de las nubes interactuando con la imaginación de los niños, además de que capturan la luz cenital garantizando la iluminación natural hacia el interior del edificio, al mismo tiempo que la luz se convierte en un juego para los niños ya que exploran los cambio que tiene está a lo largo del día poniendo en marcha su imaginación como persiguiendo la luz y percibiendo su sombra, en si un inicio de comprensión de la realidad que los rodea. En conclusión estos espacios hacen del CDI un ambiente pertinente, ameno y funcional para garantizar el bienestar infantil.. Figura 13. Ambientes Pedagógicos. Fuente: Autor.. 33.

(34) 7.2.2 Zona De Administración La zona de administración está distribuida en dos plantas y de manera que solo el personal autorizado pueda tener acceso a estos ambientes como el rector, la secretaria, la enfermera, el portero y las profesoras, permitiendo en cada uno de sus espacios iluminación natural y ventilación cruzada garantizando el confort térmico. Asimismo que cada espacio y la circulación permiten vigilar y tener el control visual directo sobre el acceso principal, la zona de recreación y los ambientes pedagógicos.. Figura 14. Zona De Administración. Fuente: Autor.. 34.

(35) 7.2.3 Área De Servicios Generales Y Complementarios. El área de servicios se localiza en el primer nivel con relación directa con la zona de recreación infantil donde se encuentran el área del comedor, que dependiendo de la actividad puede ser usado también como aula múltiple. En cuanto a la cocina es un espacio independiente del comedor y restringido para los niños y niñas, sin embargo se comunica por medio de una ventana con el comedor para suministrar los alimentos. Asimismo los espacios de servicio, baños, cuarto de aseo y cuarto de basuras se encuentran aislados de las áreas educativas.. Figura 15. Área De Servicios Generales Y Complementarios. Fuente: Autor.. 35.

(36) 7.2.4 Zona De Capacitación Ambiental Este volumen da respuesta a la escala zonal, integrando a la comunidad en general y como punto de encuentro de los colegios del sector. El acceso a este espacio se logra por medio de las rampas y se encuentra contiguo a una cubierta transitable independiente de los ambientes pedagógicos infantiles. En cuanto al volumen se encuentran los diferentes espacios lúdicos y educacionales en materia ambiental, con un gran espacio de doble altura a manera de patio interior con vegetación.. Figura 16. Zona De Capacitación Ambiental. Fuente: Autor.. 36.

(37) 7.2.5. Zona De Recreación Los ambientes para recreación activa y pasiva se reparten en tres espacios, dos exteriores y uno de recreación interno, el diseño de los espacios lúdicos están basados en la antropometría infantil para permitir a los infantes moverse libremente para jugar e interesarse por inculcar valores de respeto y conocimiento del medio ambiente natural. Las superficies donde se encuentran los juegos cuentan con suficientemente zonas blandas para amortiguar las posibles caídas. Al mismo tiempo que dispone de una fácil accesibilidad para niños y niñas en condición de discapacidad. “Una Plaza Inclusiva es aquella que está diseñada pensando en acoger las necesidades de todos los niños, porque no todos tienen las mismas capacidades pero todos tienen las mismas ganas de jugar”.14 –Plazas para Todos.. Figura 17. Zona De Recreación. Fuente: Autor.. ______________________________ 14 CORPORACIÓN CIUDAD ACCESIBLE. Manual Accesibilidad Universal [en línea]. Chile: [citado 10 mayo, 2014]. Disponible en Internet: < URL:http://www.ciudadaccesible.cl/wp-content/uploads/2012/06/manual_accesibilidad_universal1.pdf>. 37.

(38) 7.3. DISEÑO CONSTRUCTIVO En la parte de diseño constructivo se propone un sistema mixto de estructura metálica con pisos en stell deck para soportar las grandes luces de las aulas y permitir la versatilidad espacial, combinado con un sistema de concretó con placas aligeradas y un cerramiento con parasoles para mitigar el impacto directo del sol y permitir la entrada de luz natural. Figura 18. Detalle Corte Fachada.. Fuente: Autor.. 38.

(39) 8. APORTES DEL PROYECTO EN TORNO AL PROBLEMA PLANTEADO. El proyecto cumple con los propósitos planteados en el problema ya que toma las variables social, cultural y ambiental y las desarrolla bajo el marco del centro de desarrollo infantil proyectando sus impactos a futuro para mejorar tanto las condiciones de vida como las sociales en la localidad.. Resultados esperados.     .   .  .  . Mejorar las condiciones de educación para la primera infancia en la localidad de Bosa, Bogotá. Promover la integración de los diferentes colegios de la localidad en torno al nuevo centro de desarrollo infantil. Concientizar a la población joven y adulta de la importancia de proteger a los niños enseñarles buenos hábitos Minimizar los conflictos y peleas entre los niños y jóvenes de los colegios colindantes Propiciar el escenario específico donde transcurre la vida cotidiana de los niños entre dos parámetros fundamentales en el proyecto Recreación y educación. Asegurar bienestar de aprendizaje General un interés por una cultura ambiental desde pequeños. Involucrar a la comunidad de manera que el proyecto les aporte capacitaciones ambientales con el fin de mejorar las condiciones de vida y ejercer acción sobre reciclar, recuperar y reutilizar como medio de sustento y de sustento económico Generar un tejido educativo. Generar una interacción con los demás colegios de la zona donde se establecer también un punto de convivencia entre ellos por medio del aprendizaje y generar un sentido de pertenencia Conectar los diferentes institutos del sector por medio de una alameda con cicloruta lo que generara un recorrido más ameno y seguro para los niños Generar zonas verdes en espacios residuales e incluso una cubierta verde transitable para disminuir un poco el índice tan bajo de espacio público en el sector de Bosa.. 39.

(40) 9. CONCLUSIONES. A nivel social el proyecto del centro de desarrollo aporta sentido de pertenencia y apoyo a la comunidad en cuanto al manejo de la primera infancia además de minimizar los conflictos en colegios y hacer de los senderos peatonales un espacio más seguro. A nivel ambiental la integración de infraestructura para las ciclo rutas e incorporar vegetación al medio urbano permitirá amortiguar el desequilibrio entre la urbanización y la conservación del medio ambiente.. 40.

(41) BIBLIOGRAFIA ALTA CONSEJERIA PRESIDENCIAL PARA PROGRAMAS ESPECIALES. De Cero A Siempre [en línea]. Colombia: [citado 10 marzo, 2014]. Disponible en Internet: <URL:http://www.icbf.gov.co/portal/page/portal/PortalICBF/Bienestar/Beneficiarios/Pri meraInfancia/DeCeroaSiempre1/Estrategia/Cartilla%20Estrategia%20De%20Cero%2 0a%20Siempre.pdf> SECRETARÍA DISTRITAL DE PLANEACIÓN. Diagnóstico De Los Aspectos Físicos Demográficos Y Socioeconómicos 2011 [en línea]. Bogotá: [citado 10 marzo, 2014]. Disponible en Internet: <URL:http://www.sdp.gov.co/portal/page/portal/PortalSDP/InformacionEnLinea/Inform acionDescargableUPZs/Localidad%207%20Bosa/Monografia/7%20Bosa%20monogra fia%202011.pdf> SECRETARÍA DISTRITAL DE INTEGRACION SOCIAL. Proyecto 735 [en línea]. Bogotá: [citado 15 abril, 2014]. Disponible en Internet: <URL:http://intranetsdis.integracionsocial.gov.co/anexos/documentos/1.3_proc_direc_ estrategico/(13122013)735%20Desarrollo%20integral%20de%20la%20primera%20inf ancia%20con%20corte%20a%2022%2011%202013.pdf> SECRETARÍA DISTRITAL DE INTEGRACION SOCIAL. Lineamientos Técnicos De Diseño Y Construcción De Jardines Infantiles Para La Primera Infancia [en línea]. Bogotá: [citado 15 abril, 2014]. Disponible en Internet: <URL:http://scabogota.org/docs/anexo_18_cartilla_lineamientos_edicion_2_jardines_i nfantiles_primera_infancia.pdf> REDALYC.ORG. El Centralidad Como Un Arquetipo Social De La Ciudad [en línea]. México: [citado 20 mayo, 2014]. Disponible en Internet: < URL: http://www.redalyc.org/articulo.oa?id=40113196010.pdf> REDALYC.ORG. Naturación Urbana, Un Desafío A La Urbanización [en línea]. México: [citado 20 mayo, 2014]. Disponible en Internet: < URL: http://www.redalyc.org/articulo.oa?id=62927563004.pdf> CORPORACIÓN CIUDAD ACCESIBLE. Manual Accesibilidad Universal [en línea]. Chile: [citado 10 mayo, 2014]. Disponible en Internet: < URL:http://www.ciudadaccesible.cl/wpcontent/uploads/2012/06/manual_accesibilidad_universal1.pdf> ArchDaily. Propuesta para Jardín Infantil en Riga [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.archdaily.co/co/02105914/propuesta-para-jardin-infantil-en-riga-arhis>. 41.

(42) Dezeen. Nursery School Leimondo [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.dezeen.com/2011/08/10/leimondo-nurseryschool-by-archivision-hirotani-studio/> ArchDaily. Jardin infantil 70ºN Arkitektur [en línea]. Colombia: [citado 10 abril, 2014]. Disponible en Internet: < URL: http://www.archdaily.co/co/02-30797/jardin-infantil70%C2%BAn-arkitektur>. 42.

(43) ANEXOS ANEXO A Planta primer nivel. Fuente: Autor.. 43.

(44) ANEXO B Planta segundo nivel. Fuente: Autor.. 44.

(45) ANEXO C Alzados. Fuente: Autor. ANEXO D Cortes. Fuente: Autor.. 45.

(46) ANEXO E Corte Bioclimático. Fuente: Autor. ANEXO F Planta Estructural. Fuente: Autor.. 46.

(47) ANEXO G Renders Proyecto CDI. Fuente: Autor.. 47.

(48) ANEXO H Memoria Urbana. Fuente: Autor.. 48.

(49) ANEXO I Memoria Arquitectónica. Fuente: Autor.. 49.

(50) ANEXO J Memoria Constructiva. Fuente: Autor.. 50.

(51) ANEXO K Fotografías de Maquetas. Fuente: Autor.. 51.
