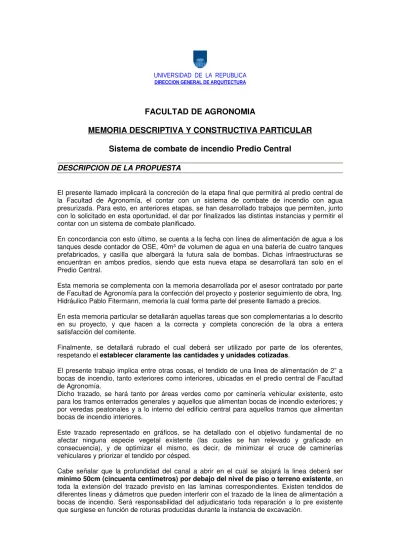

UNIVERSIDAD DE LA REPUBLICA DIRECCION GENERAL DE ARQUITECTURA
FACULTAD DE AGRONOMIA
MEMORIA DESCRIPTIVA Y CONSTRUCTIVA PARTICULAR Sistema de combate de incendio Predio Central
DESCRIPCION DE LA PROPUESTAEl presente llamado implicará la concreción de la etapa final que permitirá al predio central de la Facultad de Agronomía, el contar con un sistema de combate de incendio con agua presurizada. Para esto, en anteriores etapas, se han desarrollado trabajos que permiten, junto con lo solicitado en esta oportunidad, el dar por finalizados las distintas instancias y permitir el contar con un sistema de combate planificado.
En concordancia con esto último, se cuenta a la fecha con línea de alimentación de agua a los tanques desde contador de OSE, 40m³ de volumen de agua en una batería de cuatro tanques prefabricados, y casilla que albergará la futura sala de bombas. Dichas infraestructuras se encuentran en ambos predios, siendo que esta nueva etapa se desarrollará tan solo en el Predio Central.
Esta memoria se complementa con la memoria desarrollada por el asesor contratado por parte de Facultad de Agronomía para la confección del proyecto y posterior seguimiento de obra, Ing.
Hidráulico Pablo Fitermann, memoria la cual forma parte del presente llamado a precios.
En esta memoria particular se detallarán aquellas tareas que son complementarias a lo descrito en su proyecto, y que hacen a la correcta y completa concreción de la obra a entera satisfacción del comitente.
Finalmente, se detallará rubrado el cual deberá ser utilizado por parte de los oferentes, respetando el establecer claramente las cantidades y unidades cotizadas.
El presente trabajo implica entre otras cosas, el tendido de una linea de alimentación de 2” a bocas de incendio, tanto exteriores como interiores, ubicadas en el predio central de Facultad de Agronomía.
Dicho trazado, se hará tanto por áreas verdes como por caminería vehicular existente, esto para los tramos enterrados generales y aquellos que alimentan bocas de incendio exteriores; y por veredas peatonales y a lo interno del edificio central para aquellos tramos que alimentan bocas de incendio interiores.
Este trazado representado en gráficos, se ha detallado con el objetivo fundamental de no afectar ninguna especie vegetal existente (las cuales se han relevado y graficado en consecuencia), y de optimizar el mismo, es decir, de minimizar el cruce de caminerías vehiculares y priorizar el tendido por césped.
Cabe señalar que la profundidad del canal a abrir en el cual se alojará la linea deberá ser mínimo 50cm (cincuenta centímetros) por debajo del nivel de piso o terreno existente, en toda la extensión del trazado previsto en las laminas correspondientes. Existen tendidos de diferentes lineas y diámetros que pueden interferir con el trazado de la linea de alimentación a bocas de incendio. Será responsabilidad del adjudicatario toda reparación a lo pre existente que surgiese en función de roturas producidas durante la instancia de excavación.
En todo punto donde la linea sea aparente, deberá ser señalizada íntegramente con esmalte sintético color rojo RAL3000.
Los cruces en la caminería vehicular existente, deberán ser restituidos por parte del adjudicatario a su condición original, para lo cual, previo al corte del mismo, se deberá marcar con pintura las lineas que determinan el ancho del trazado en acuerdo con la DTO, se dejará constancia fotográfica por parte de la DTO del estado actual, el cual se exigirá en idénticas condiciones como superficie final una vez tapado el canal. Dichos cruces están señalados en planos, desde el número 01 al 18 (BIE), con una boca de incendio exterior (BIEx01).
Esto implicará en muchos casos, el considerar tareas de escarificado y recargo, ejecución de riego de imprimación, colocación de carpeta asfáltica y sellado final de la superficie.
A. ESCARIFICADO Y RECARGO
En los cruces de la caminería vehicular determinados en conjunto con la DTO, el adjudicatario escarificará la totalidad del firme existente en un espesor de 0,15m retirándose aquel material que la inspección juzgue inadecuado. Se tenderá el restante, el cuál no contendrá elementos de mas de 7,5cm de dimensión máxima y a continuación se agregará el material necesario para obtener un aporte de 10cm compactado. El material agregado tendrá un CBR>60% al 95% PUSM.
B. EJECUCIÓN DE RIEGO DE IMPRIMACIÓN
A los efectos de consolidar la superficie de la base granular construida y ofrecer el puente de adherencia necesario para la mezcla asfáltica a colocar, se deberá realizar el riego de imprimación con un diluido asfáltico (asfalto más solvente) en caliente o frío. Esta imprimación será de 1 a 1,3 lts/m² y se deberá utilizar en caliente material MC1 de ANCAP o similar o en frío, material de imprimación de bases de asfalkote pennsylvania o similar. Se incluye el suministro del material a utilizar y la ejecución.
C. SUMINISTRO Y COLOCACIÓN DE CARPETA ASFÁLTICA 4cm
Este rubro incluye el suministro de los materiales, la fabricación de mezcla asfáltica, su transporte, tendido y su compactación. El oferente deberá establecer en su propuesta las granulometrías de su mezcla asfáltica así como el residuo asfáltico previsto en las mismas, adjuntando las especificaciones y su soporte técnico. Las mezclas asfáltica a utilizar que podrían ser en frío o caliente deberán tener especificaciones técnicas de control, tanto para las dosificaciones como para su selección de materiales. El espesor de mezcla asfáltica a colocar será de 4 cm. terminado. Corresponde sellado final de la superficie.
Los trabajos implican también en algunos tramos la canalización de la linea de abastecimiento en áreas de vereda. Dichos sectores deberán ser removidos para alojar la cañería, debiéndose restituir con baldosas calcáreas de idéntico dibujo y color (nueve panes, bastones, amarilla, gris, etc).
Corresponderá, más allá de lo solicitado para las instalaciones a lo interno de la casillas de bombas, que en cuatro de las bocas de incendio (tres exteriores y una interior), el proveer e instalar manómetro con escala 0 a 16 Kg/cm², en forma visible a lo interno del nicho, de modo de poder tener certeza permanente de la presión en la línea.
A lo interno del edificio central, corresponde la ejecución en forma prolija y coordinada de pases en losas y paredes, los cuales deberán incluir manguito y sellado ignífugo con materiales adecuados tipo Sikafil FS665.
Los materiales empleados en las bocas de incendio serán chapa de hierro calibre 18 y acero inoxidable AISI316. La pintura a emplear en nichos y perfilería accesoria sera epoxi poliester
Precio
El Precio será en Pesos Uruguayos $U, más IVA. Incluirá todos los gastos referentes a traslados de materiales, almacenamiento, etc.
Las ofertas serán entregadas de acuerdo al siguiente rubrado, con sus unidades (ml, global, m, unidades, etc) y cantidades correspondientes:
1_IMPLANTACION
1.1_ General
1.2_ Pruebas del sistema
2_ SISTEMA DE AGUA PROYECTADO-SISTEMA DE BOMBEO
2.1_ Bomba principal
2.2_ Bomba jockey 2.3_ Tuberías y piezas especiales
2.4_ Valvulería 2.5_ Control de presión
2.6_ Tanque hidroneumático
2.7_ Conexión desde el tanque a las bombas 2.8_ Varios
3_ INSTALACION ELECTRICA
3.1_ Alimentación eléctrica del sistema 3.2_ Instalación de tablero
3.3_ Programación de automatismo 3.4_ Instalación de control desde central 3.5_ Varios
4_ LINEA DE ALIMENTACION HASTA CRUCE 11 INCLUSIVE Y BI13
4.1_ Distribución PEAD 2”
4.2_ Distribución HG 2”
4.3_ Nichos de incendio completos 4.4_ Pintura 4.5_ Varios
5_ LINEA DE ALIMENTACION DESDE CRUCE 11 HASTA BI16
5.1_ Distribución PEAD 2”
5.2_ Distribución HG 2”
5.3_ Nichos de incendio completos 5.4_ Pintura 5.5_ Varios
6_ ALBAÑILERÍA
6.1_ Pases en losa y paredes 6.2_ Excavaciones
6.3_ Camineria vehicular.
6.4_ Veredas 6.5_ Varios
7- LIMPIEZA DE OBRA
7.1_ Limpieza de obra.
8_ GASTOS GENERALES Y BENEFICIOS
8.1_Gastos generales y beneficios
SUBTOTAL 1 IMPREVISTOS 5%
SUBTOTAL 2 IVA TOTAL MMOI
En todos los casos se expresará en el rubrado unidad, metraje, precio unitario y precio total.
Se establece un monto equivalente al 5% de la oferta base para eventuales imprevistos, a los que la Administración recurrirá en el caso de presentarse obras extraordinarias no incluidas en la oferta.
Recepciones y Garantía
Recepción provisoria: Cuando estén culminadas las obras, el contratista solicitará la recepción provisoria correspondiente con un plazo de 10 días calendario de anticipación. Previa a la recepción provisoria se realizará una Inspección con el fin de determinar la finalización de la misma ya que si hay observaciones no se recibirá la obra. El procedimiento implica realizar la prueba y puesta en marcha detallada en memoria hidráulica.
Recepción definitiva: Pasados 120 días calendario a partir de la recepción provisoria se procederá a recibir la obra definitivamente, si no se observan en este transcurso vicios ocultos.
A partir de este momento regirán las responsabilidades correspondientes.
Información a presentar con la propuesta
Se deberá incluir toda la información necesaria para un estudio completo de la oferta. La no inclusión de esta información implicará el rechazo de la misma. En particular se entregará las siguientes:
1_ Marcas y/o modelos de materiales, maquinaria y equipos intervinientes en los procesos de obra, si fuera necesario folletos o catálogos explicativos.
2_ Curriculum de la empresa constructora, detallando en especial las obras realizadas de similares características a la planteada, y las correspondientes referencias.
3_ Curriculum Vitae del representante técnico (Arquitecto o Ingeniero Civil) que se desempeñará como Jefe de Obra.
Plazos
El plazo de iniciación de las obras será de 10 días calendario a partir de la adjudicación de las mismas.
Todas las ofertas deberán plantear un plazo máximo de ejecución en días calendario. Para el cumplimiento de los plazos establecidos se establecerán multas, acordadas previamente por las dos partes.
Monto imponible
Se entregará dentro del presupuesto el monto máximo imponible sobre el que deberá pagar Leyes Sociales la Universidad de la República al Banco de Previsión Social. Todos los jornales que superen la cifra propuesta serán descontados de los pagos al contratista.
OCTUBRE 2015
