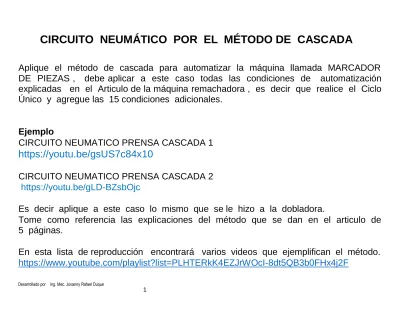

CIRCUITO NEUMÁTICO POR EL MÉTODO DE CASCADA
Aplique el método de cascada para automatizar la máquina llamada MARCADOR DE PIEZAS , debe aplicar a este caso todas las condiciones de automatización explicadas en el Articulo de la máquina remachadora , es decir que realice el Ciclo Único y agregue las 15 condiciones adicionales.
Ejemplo
CIRCUITO NEUMATICO PRENSA CASCADA 1
https://youtu.be/gsUS7c84x10
CIRCUITO NEUMATICO PRENSA CASCADA 2 https://youtu.be/gLD-BZsbOjc
Es decir aplique a este caso lo mismo que se le hizo a la dobladora.
Tome como referencia las explicaciones del método que se dan en el articulo de 5 páginas.
En esta lista de reproducción encontrará varios videos que ejemplifican el método.
https://www.youtube.com/playlist?list=PLHTERkK4EZJrWOcI-8dt5QB3b0FHx4j2F
Desarrollado por Ing. Mec. Jovanny Rafael Duque
2
MARCADOR DE PIEZAS
Croquis de situación:
DIAGRAMA ESPACIO FASE
Desarrollado por Ing. Mec. Jovanny Rafael Duque
3 Resuelva el control neumático
A) Con dos (2) grupos
Desarrollado por Ing. Mec. Jovanny Rafael Duque
4 B) Con tres (3) grupos
Desarrollado por Ing. Mec. Jovanny Rafael Duque
5 C) Con cuatro (4) grupos
