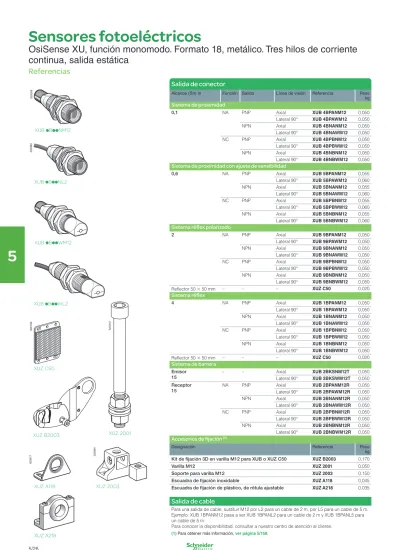

Sensores fotoeléctricos

(1)

5

Salida de conector

Alcance (Sn) m Función Salida Línea de visión Referencia Peso

kg Sistema de proximidad

0,1 NA PNP Axial XUB 4BPANM12 0,050

Lateral 90° XUB 4BPAWM12 0,050

NPN Axial XUB 4BNANM12 0,050

Lateral 90° XUB 4BNAWM12 0,050

NC PNP Axial XUB 4BPBNM12 0,050

Lateral 90° XUB 4BPBWM12 0,050

NPN Axial XUB 4BNBNM12 0,050

Lateral 90° XUB 4BNBWM12 0,050 Sistema de proximidad con ajuste de sensibilidad

0,6 NA PNP Axial XUB 5BPANM12 0,055

Lateral 90° XUB 5BNBWM12 0,060 Sistema réflex polarizado

2 NA PNP Axial XUB 9BPANM12 0,050

Lateral 90° XUB 9BNBWM12 0,050

Refl ector 50 3 50 mm – – – XUZ C50 0,020

Sistema réflex

4 NA PNP Axial XUB 1BPANM12 0,050

Lateral 90° XUB 1BNBWM12 0,050

Sistema de barrera Emisor

15

– – Axial XUB 2BKSNM12T 0,050

Lateral 90° XUB 2BKSWM12T 0,050 Receptor

15

NA PNP Axial XUB 2BPANM12R 0,050

Lateral 90° XUB 2BPAWM12R 0,050

NPN Axial XUB 2BNANM12R 0,050

Lateral 90° XUB 2BNAWM12R 0,050

NC PNP Axial XUB 2BPBNM12R 0,050

Lateral 90° XUB 2BPBWM12R 0,050

NPN Axial XUB 2BNBNM12R 0,050

Lateral 90° XUB 2BNBWM12R 0,050 Accesorios de fijación⁽¹⁾

Designación Referencia Peso

kg Kit de fi jación 3D en varilla M12 para XUB o XUZ C50 XUZ B2003 0,170

Varilla M12 XUZ 2001 0,050

Soporte para varilla M12 XUZ 2003 0,150

Escuadra de fi jación inoxidable XUZ A118 0,045

Escuadra de fi jación de plástico, de rótula ajustable XUZ A218 0,035

Salida de cable

Para una salida de cable, sustituir M12 por L2 para un cable de 2 m, por L5 para un cable de 5 m.

Ejemplo: XUB 1BPANM12 pasa a ser XUB 1BPANL2 para un cable de 2 m y XUB 1BPANL5 para un cable de 5 m.

Para conocer la disponibilidad, consultar a nuestro centro de atención al cliente.

(1) Para obtener más información, ver página 5/158 .

OsiSense XU, función monomodo. Formato 18, metálico. Tres hilos de corriente continua, salida estática

Referencias

XUB pBppNM12

550009

XUB pBppWM12

XUZ C50

520983

XUB pBppNL2

XUB pBppWL2

XUZ B2003 XUZ 2001

520312

XUZ A118

805817

XUZ A218

805799 520984

XUZ 2003

(2)

5

OsiSense XU, función monomodo. Formato 18, metálico. Tres hilos de corriente continua, salida estática

Características, conexiones, curvas, dimensiones

Características

Tipo de sensores XUB 1, XUB 2, XUB 4, XUB 5, XUB 9 XUB 1, XUB 2, XUB 4, XUB 5, XUB 9

Homologaciones de productos UL, CSA, e

Salida de Conector M12 –

Cable – Longitud: 2 m

Alcance

nominal Sn / máxima (ganancia = 2) (ganancia = 1)

m 0,1 / 0,15 proximidad

m 0,6 / 0,8 proximidad con ajuste de sensibilidad m 2 / 3 réfl ex polarizado

m 4 / 5,5 réfl ex m 15 / 20 barrera

Tipo de emisión Infrarrojos, salvo réfl ex polarizado en rojo

Grado de protección Según IEC 60529 IP 65, IP 67, doble aislamiento i

Temperatura de almacenamiento °C - 40…+ 70

Temperatura de funcionamiento °C - 25…+ 55

Materiales Cuerpo Latón niquelado

Lente PMMA

Cable – PvR

Resistencia a las vibraciones Según IEC 60068-2-6 7 gn, amplitud ± 1,5 mm (f = 10 a 55 Hz) Resistencia a los choques Según IEC 60068-2-27 30 gn, duración 11 ms

Indicadores de señalización Estado de la salida LED amarillo (salvo para XUB 2ppppppT) Presencia de tensión LED verde (para XUB 2ppppppT únicamente)

Tensión de alimentación V c 12…24 con protección contra inversiones de polaridad

Límites de tensión (ondulación incluida) V c 10…36

Corriente consumida sin carga mA 35

Corriente conmutada mA y 100 con protección contra sobrecargas y cortocircuitos

Tensión residual, estado cerrado V 1,5

Frecuencia máxima de conmutación Hz 500

Retardos Disponibilidad ms < 15

Al activar ms < 1

Al desactivar ms < 1

Conexiones

De conector M12 De cable PNP NPN Emisor

1 2

4 3 3 (-) 1 (+) 4 OUT/Salida 2 Entrada de corte de emisión ⁽¹⁾

(-) BU (Azul) (+) BN (Marrón) (OUT/Salida)BK (Negro) Entrada de corte de emisión ⁽¹⁾

VI (Violeta)

–

BN/1

BU/3

+

PNP BK/4 (NA/NC)

BN/1

BU/3

+ –

BK/4 (NA/NC) NPN

1/BN 3/BU 2/VI

Entrada 2/VI:

- no conectada: emisión establecida - conectada a –: emisión cortada Ver conectores página 9/44

Curvas de detección

Sistema de barrera Sistema de proximidad Sistema de proximidad con ajuste de sensibilidad

Sistema réfl ex Sistema réfl ex polarizado

15

-15

15

10 m

cm

Ø 12 mm

5

1 5 cm

cm

10 cm

80 cm cm

60 cm

4 10

-4 -10

m 2 4

cm

2 4 6

-2 -4 -6

0,2 2 3 m

cm

E/R Ø del haz

Pantalla 10 3 10 cm; 1 Blanco 90 %; 2 Gris 18 % Con refl ector XUZ C50 Con refl ector XUZ C50

Dimensiones

XUB

a b

Salida de cable (mm) Salida de conector (mm)

a b a b

Ø 18 línea de visión axial 46 ⁽²⁾ 28 60 ⁽¹⁾ 28

Ø 18 línea de visión lateral 90° 62 28 76 28

Ø 18 línea de visión axial XUB 5 62 44 76 44

Ø 18 línea de visión lateral 90° XUB 5 78 44 92 44

(1) Entrada de corte de emisión en emisor de barrera únicamente.

(2) Para XUB 9pppppp (réfl ex polarizado) 46 pasa a ser 48 mm y 60 pasa a ser 62 mm.

(3)

5

OsiSense XU, función monomodo. Formato 18, plástico. Tres hilos de corriente continua, salida estática

Referencias

Salida de conector

Alcance (Sn) m Función Salida Línea de visión Referencia Peso

kg Sistema de proximidad

0,1 NA PNP Axial XUB 4APANM12 0,040

Lateral 90° XUB 4APAWM12 0,040

NPN Axial XUB 4ANANM12 0,040

Lateral 90° XUB 4ANAWM12 0,040

NC PNP Axial XUB 4APBNM12 0,040

Lateral 90° XUB 4APBWM12 0,040

NPN Axial XUB 4ANBNM12 0,040

Lateral 90° XUB 4ANBWM12 0,040

Sistema de proximidad con ajuste de sensibilidad

0,6 NA PNP Axial XUB 5APANM12 0,045

Sistema réflex polarizado

2 NA PNP Axial XUB 9APANM12 0,040

Sistema réflex

4 NA PNP Axial XUB 1APANM12 0,040

Sistema de barrera Emisor

15

– – Axial XUB 2AKSNM12T 0,040

Lateral 90° XUB 2AKSWM12T 0,040

Receptor 15

NA PNP Axial XUB 2APANM12R 0,040

Lateral 90° XUB 2APAWM12R 0,040

NPN Axial XUB 2ANANM12R 0,040

Lateral 90° XUB 2ANAWM12R 0,040

NC PNP Axial XUB 2APBNM12R 0,040

Lateral 90° XUB 2APBWM12R 0,040

NPN Axial XUB 2ANBNM12R 0,040

Lateral 90° XUB 2ANBWM12R 0,040

Accesorios de fijación ⁽¹⁾

Varilla M12 XUZ 2001 0,050

Salida de cable

Para una salida de cable, sustituir M12 por L2 para un cable de 2 m, por L5 para un cable de 5 m.

Ejemplo: XUB 1APANM12 pasa a ser XUB 1APANL2 para un cable de 2 m y XUB 1APANL5 para un cable de 5 m.

(1)Para obtener más información, ver página 5/158 . XUB pAppNM12

550009520983

XUB pAppWM12

XUZ C50

550010

XUB pAppNL2

520982

XUB pAppWL2

805799550003

XUZ B2003 XUZ 2001

520312

520984

XUZ 2003

XUZ A218

805817

XUZ A118

805817

(4)

5

OsiSense XU, función monomodo. Formato 18, plástico. Tres hilos de corriente continua, salida estática

Características, conexiones, curvas, dimensiones

Características

Tipo de sensores XUB 1, XUB 2, XUB 4, XUB 5, XUB 9 XUB 1, XUB 2, XUB 4, XUB 5, XUB 9

Alcance nominal Sn / (ganancia = 2)

máximo (ganancia = 1)

m 0,1 / 0,15 proximidad

m 0,6 / 0,8 proximidad con ajuste de sensibilidad m 2 / 3 réfl ex polarizado

m 4 / 5,5 réfl ex m 15 / 20 barrera

Materiales Cuerpo PBT

Lente PMMA

Cable – PvR

Indicadores de señalización Estado de la salida LED amarillo (salvo para XUB 2ppppppT) Presencia de tensión LED verde (para XUB 2ppppppT únicamente)

Corriente consumida sin carga mA 35

Corriente conmutada mA y 100 con protección contra sobrecargas y cortocircuitos

Tensión residual, estado cerrado V 1,5

Frecuencia máxima de conmutación Hz 500

Al activar ms < 1

Al desactivar ms < 1

Conexiones

De conector M12 De cable PNP NPN Emisor

1 2

(-) BU (Azul) (+) BN (Marrón) (OUT/Salida) BK (Negro) Entrada de corte de emisión ⁽¹⁾

VI (Violeta)

–

BN/1

BU/3

+

PNP BK/4 (NA/NC)

BN/1

BU/3

+ –

BK/4 (NA/NC) NPN

1/BN 3/BU 2/VI

Entrada 2/VI:

- no conectada: emisión establecida - conectada a –: emisión cortada Ver conectores página 9/44

Curvas de detección

Sistema de barrera Sistema de proximidad Sistema de proximidad con ajuste de sensibilidad

Sistema réfl ex Sistema réfl ex polarizado

15

-15

15

10 m

cm

Ø 12 mm

5

1 5 cm

cm

10 cm

80 cm cm

60 cm

4 10

-4 -10

m 2 4

cm

2 4 6

-2 -4 -6

0,2 2 3 m

cm

E/R Ø del haz

Pantalla 10 3 10 cm; 1 Blanco 90 %; 2 Gris 18 % Con refl ector XUZ C50 Con refl ector XUZ C50

Dimensiones

XUB

a b

a b a b

Ø 18 línea de visión axial 46 ⁽²⁾ 28 60 ⁽¹⁾ 28

Ø 18 línea de visión lateral 90° 62 28 76 28

Ø 18 línea de visión axial XUB 5 62 44 76 44

Ø 18 línea de visión lateral 90° XUB 5 78 44 92 44

(2) Para XUB 9pppppp (réfl ex polarizado) 46 pasa a ser 48 mm y 60 pasa a ser 62 mm.

(5)

5

OsiSense XU multimodo. Formato 18, metálico o plástico. Tres hilos de corriente continua, salida estática

Referencias

Ø 18 metálico

Salida de cable ⁽¹⁾ Alcance (Sn) ⁽²⁾ m

Función Salida Línea de

visión

Referencia Peso

kg 0…15

en función del uso con o sin accesorio

NA o NC, por programación

PNP Axial XUB 0BPSNL2 0,105

Lateral 90° XUB 0BPSWL2 ⁽³⁾ 0,110

NPN Axial XUB 0BNSNL2 0,105

Lateral 90° XUB 0BNSWL2 ⁽³⁾ 0,110 Salida de conector M12

0…15

PNP Axial XUB 0BPSNM12 0,055

Lateral 90° XUB 0BPSWM12 ⁽³⁾ 0,060

NPN Axial XUB 0BNSNM12 0,055

Lateral 90° XUB 0BNSWM12⁽³⁾ 0,060 Accesorios

Designación Conexión Línea de

visión

Referencia Peso

kg Emisor para función de barrera De cable

(1)

Axial XUB 0BKSNL2T 0,105

Lateral 90° XUB 0BKSWL2T ⁽³⁾ 0,110 Conector

M12

Axial XUB 0BKSNM12T 0,055

Lateral 90° XUB 0BKSWM12T ⁽³⁾ 0,060

Refl ector 50 3 50 mm – – XUZ C50 0,020

Ø 18 plástico

Salida de cable ⁽¹⁾ Alcance (Sn) ⁽³⁾ m

Función Salida Línea de

visión

Referencia Peso

kg 0…15

PNP Axial XUB 0APSNL2 0,095

Lateral 90° XUB 0APSWL2 ⁽³⁾ 0,100

NPN Axial XUB 0ANSNL2 0,095

Lateral 90° XUB 0ANSWL2 ⁽³⁾ 0,100 Salida de conector M12

0…15

PNP Axial XUB 0APSNM12 0,045

Lateral 90° XUB 0APSWM12 ⁽³⁾ 0,050

NPN Axial XUB 0ANSNM12 0,045

Lateral 90° XUB 0ANSWM12 ⁽³⁾ 0,050 Accesorios

Designación Conexión Línea de

visión

Referencia Peso

kg Emisor para función de barrera De cable

(1)

Axial XUB 0AKSNL2T 0,095

Lateral 90° XUB 0AKSWL2T ⁽³⁾ 0,100 Conector

M12

Axial XUB 0AKSNM12T 0,045

Lateral 90° XUB 0AKSWM12T ⁽³⁾ 0,050

Refl ector 50 3 50 mm – – XUZ C50 0,020

Accesorios de fijación ⁽⁴⁾

Varilla M12 XUZ 2001 0,050

(1) Para una salida con un cable de longitud 5 m, sustituir L2 por L5.

El ejemplo XUB 0BPSNL2 pasa a ser XUB 0BPSNL5.

(2) Para obtener más información, ver página 5/31.

(3) Para las versiones con línea de visión lateral de 90°, ver los alcances de la página 5/31.

(4) Para obtener más información, ver página 5/158 .

550001

XUB 0pppWL2

XUB 0pppNM12

550002

XUB 0pppWM12

550000

XUB 0pppNL2

550055550003

XUZ B2003

805799

XUZ C50

XUZ A118

805817805818

XUZ A218

520312

XUZ 2001

520984

XUZ 2003

(6)

5

OsiSense XU, multimodo. Formato 18, metálico o plástico. Tres hilos de corriente continua, salida estática

Características, conexiones, curvas, dimensiones

Características

Tipo de sensores XUB 0ppppM12, XUB 0ppppM12T XUB 0ppppL2, XUB 0ppppL2T

Alcance nominal Sn / (ganancia = 2)

máximo (ganancia = 1)

Línea de visión axial

Línea de visión lateral a 90°

Accesorio

m 0,12 / 0,12 0,11 / 0,11 Sin (proximidad con borrado de plano posterior)

m 0,3 / 0,4 0,2 / 0,3 Sin (proximidad)

m 2 / 3 1,5 / 2 Con refl ector (réfl ex polarizado)

m 15 / 20 7 / 10 Con emisor para función de barrera (barrera)

Materiales Cuerpo: latón niquelado para XUB 0B o PBT para XUB 0A ; Lente: PMMA ; Cable: PvR

Indicadores de señalización Estado de la salida LED amarillo (presencia de emisión para XUB 0ppppppT)

Presencia de tensión LED verde

Ayuda para alineación/obstrucción LED rojo (salvo para XUB 0ppppppT)

Corriente consumida sin carga mA 35 (20 para XUB 0ppppppT)

Corriente conmutada mA ≤ 100 con protección contra sobrecargas y cortocircuitos

Tensión residual, estado cerrado V < 1,5

Frecuencia máxima de conmutación Hz 250 (200 para proximidad con borrado de plano posterior)

Al activar ms < 2 (< 2,5 para proximidad con borrado de plano posterior) Al desactivar ms < 2 (< 2,5 para proximidad con borrado de plano posterior)

Conexiones

De conector M12 De cable Receptor, salida PNP Receptor, salida NPN Emisor de barrera

1 2

(-)BU(Azul) (+)BN(Marrón) OUT/Salida BK (Negro) Entrada de corte de emisión ⁽¹⁾

VI (Violeta) –

BN/1

BU/3

+

PNP BK/4

BN/1

BU/3

+

–

BK/4

NPN 1/BN

3/BU 2/VI

Entrada 2/VI:

- no conectada: emisión establecida - conectada a –: emisión cortada Ver conectores página 9/44 .

Curvas de detección

(línea de visión axial)

Con accesorio de barrera (barrera) Sin accesorio (proximidad) Sin accesorio (proximidad con borrado de plano posterior)

Con refl ector (réfl ex polarizado)

40

30 cm

8

12 cm 12 cm

2 4 6

-2 -4

-6 2

m 3 2

Pantalla: 10 3 10 cm, 1 : blanco 90 %, 2: gris 18 % Con refl ector XUZ C50 Variación del alcance útil Su (sin accesorio, con borrado de plano posterior ajustable)

Aprendizaje como mínimo.

A B

10

0,1 8 S (cm)

Aprendizaje como máximo.

A 12 B

17 10

0,1 S (cm)

A-B : coefi ciente de refl exión del objetivo

Negro 6 % Gris 18 % Blanco 90 % Rango de detección Zona de insensibilidad (superfi cies no brillantes)

Dimensiones

XUB

a b a b

Ø 18 línea de visión axial 64 ⁽²⁾ 44 78 ⁽²⁾ 44

Ø 18 línea de visión lateral 78 44 92 44

(2) Para XUB 0ppppppT, 64 se convierte en 62 mm y 78 se convierte en 76 mm.

a b
