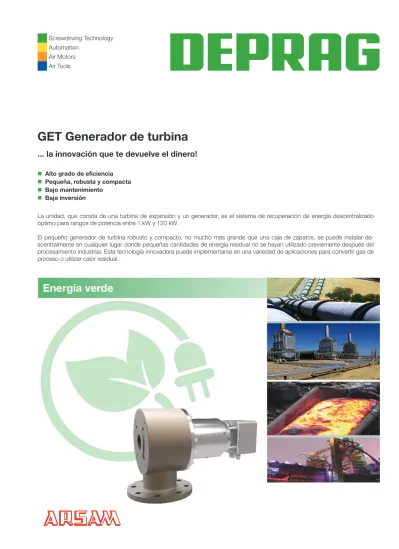

GET Generador de turbina
... la innovación que te devuelve el dinero!
n Alto grado de eficiencia n Pequeña, robusta y compacta n Bajo mantenimiento
n Baja inversión
La unidad, que consta de una turbina de expansión y un generador, es el sistema de recuperación de energía descentralizado óptimo para rangos de potencia entre 1 kW y 120 kW.
El pequeño generador de turbina robusto y compacto, no mucho más grande que una caja de zapatos, se puede instalar de- scentralmente en cualquier lugar donde pequeñas cantidades de energía residual no se hayan utilizado previamente después del procesamiento industrial. Esta tecnología innovadora puede implementarse en una variedad de aplicaciones para convertir gas de proceso o utilizar calor residual.
Energía verde
Screwdriving Technology Automation
Air Motors Air Tools
2
Uno Directo
En el uso directo, la energía se recupera mediante la caída de presión y se convierte en energía eléctrica.
Uso Indirecto
En el uso indirecto, el calor no utilizado se recupera mediante un proceso cerrado (p.ej. un proceso ORC) y se convierte en energía eléctrica.
PRINCIPIO FUNCIONAL
PRINCIPIO DE UTILIZACIÓN TU VENTAJA
DEPRAG GET p2, T2, m.
p1, T1, m.
DEPRAG GET n Libre de mantenimiento
El generador funciona sin ningún tipo de engranaje entre la turbina y el genera- dor.
El rotor del generador está posicionado directamente en el eje con la rueda de la turbina que lo impulsa.
n Baja inversión
Utilizando nuestro propio programa de cálculo, la unidad puede ser diseñada en muy poco tiempo. Podemos contar con kits estándar y modulares para los componentes del generador.
n Mejor grado de eficiencia
La turbina está diseñada específica- mente papra sus condiciones de proce- samiento. El grado de eficiencia puede alcanzar hasta el 80% y, por lo tanto, es sustancialmente mayor que utilizando máquinas estándar, tales como motores alternativos o de expansión.
n Pequeño, compacto y resistente Sin la unidad de recuperación asociada, el generador no es mayor a una caja de zapatos.
Turbina 5 kW
Nuestras turbinas pueden usarse en una sola etapa axial o radial.
El gas se expande en las toberas y experimenta una potente aceleración. Una vez pasa por las aspas de la turbina y es redirigido, produce energía cinética.
La turbina axial se distingue por un alto grado de eficiencia incluso fuera de las condiciones nominales de funcionamiento. Esto per- mite operaciones particularmente económicas aun estando parcialmente cargada.
En contraposición, la turbina radial puede alcanzar un alto grado de eficiencia directamente en momento de diseñarse. En estos casos, el gas sólo se expande parcialmente en las toberas. El resto de la expansión y redirección se produce en la rueda de la tur- bina. El grado de eficiencia si está parcialmente cargada, es menor al del diseño axial.
DATOS TÉCNICOS DEL GENERADOR
3Rango de uso 3 – 175 kW eléctrico
Tamaños 5 kW, 30 kW, 60 kW (ATEX), 120 kW, 175 kW Procesos - Proceso abierto
- Proceso cerrado
Medios
Aire comprimido, CO2, vapor de agua, gas natural, refrigerantes p.ej. R245fa, R1336mzz, R134a, NOVEC 649, siloxano, ciclopentano y otros.
Temp. de salida máx. 150°C (dependiendo del medio) Condiciones previas - seco
- libre de polución
Todas nuestras turbinas están diseñadas y fabricadas según cada aplicación (medio, presiones, temperaturas, gastos/flujo másico) Para poder facilitar una oferta, es necesario rellenar el formu- lario de la última página.
120 kW
HOJA DE DIMENSIONES
142 204214 284 406535
683
465
816
618 424
86
177280
312
470
290
696
310
237
90 65 310
714
60kW 120kW
5kW 30kW
Outlet flange DN100 Inlet flange DN50
Outlet flange DN100 Inlet flange DN50
Outlet flange DN100 Inlet flange DN50
Outlet flange DN200 Outlet flange DN100
p106816 Dimensions in mm
4
APLICACIONES PRÁCTICAS
En algunas grandes plantas de biogás, la energía residual ya se está convirtiendo, pero sólo en sistemas con un rango de potencia de 200 a 1.500 kW.
Ahora, la tecnología de DEPRAG también permite recuperar energía en plan- tas más pequeñas.
Para aumentar aún más la eficiencia de las plantas de biogás, el metano puede ser introducido en la red de gas natural y la energía puede almacenarse o transportarse.
Gran parte del biogás está compuesto por metano y dióxido de carbono. Un req- uisito previo para la introducción, es que el dióxido de carbono se elimine del biogás.
Esto normalmente ocurre en aquellas plantas de procesamiento donde el dióxido de carbono está presente en la etapa final a niveles de presión y temperatura relativa- mente elevados. Una gran cantidad de la energía contenida puede recuperarse utili- zando nuestros GET.
Plantas de biogas
El gas natural es bombeado desde los países productores a lo largo de cientos de kilómetros hasta llegar al consumidor. Para introducirlo en las redes de abastec- imiento regionales donde prevalece la baja presión, la presión debe reducirse y el gas expandirse. Los servicios públicos domésticos incluso reducen aún más la presión antes de que el gas natural llegue a los hogares.
El cambio de presión en las líneas de gas significa que se está perdiendo una valiosa energía en la red.
El generador de turbina GET de DEPRAG convierte esta energía en corriente eléc- trica, de forma rentable y sin grandes inversiones.
El gas natural se enfría drásticamente debido a la expansión en la turbina. El gas natural normalmente se ha de precalentar si la temperatura del gas debe estar por encima del punto de congelación después de pasar por la turbina.
Redes de gas natural Al fundir metales – por ejemplo, aluminio o cobre – los tanques se enfrían usando aire
comprimido. El aire comprimido fluye por los conductos de refrigeración, acumulando calor en el proceso. Tras ello, normalmente se libera a la atmosfera sin hacer ningún uso.
Los nuevos generadores de turbina permiten utilizar la energía absorbida en el calentamiento: Con la turbina de micro expansión y el generador inteligente, la energía sin uso se convierte en electricidad y abastece nuevamente a la red eléctrica.
Ejemplo aire comprimido:
Medio: Aire comprimido Presión entrada p1 = 5 bar (abs.)
Plantas de fundición
Presión salida p2 = 1 bar (abs.) Temperatura de salida T1 = 120°C Flujo de masa: m = 0.15 kg/s
Potencia eléctrica alcanzada = 13.6 kW
Example refrigerant:
Medio: R245fa
Presión entrada p1 = 7.4 bar (abs.) Presión salida p2 = 1.6 bar (abs.)
La energía térmica puede proceder de depósitos naturales de gas (geotérmicos), procesos industriales (p.ej. fundiciones) o de motores de combustión estacionarios o móviles (p. ej. centrales térmicas, motores de barcos, vehículos pesados…). Alrededor del 60% de la energía usada en motores de combustión se pierde a través de la disi- pación de calor en los radiadores y los escapes.
Para aprovechar esta energía desperdiciada, es recomendable instalar el gen- erador de turbina GET en p.ej. sistemas ORC.
La energía térmica desperdiciada se convierte en electricidad y puede usarse para fines propios o reintroducirse en la red eléctrica.
Energía térmica
Energía total Calor de escape
Enfriamiento / Aceite Energía utilizable
Escape de gas Energía mecánica
Medio ambiente
Energía no utilizada Temperatura de salida T1 = 800°C
Flujo de masa: m = 1,9 kg/s
Potencia eléctrica alcanzada = 37,3 kW
FORMULARIO DE CONSULTA - GENERADOR DE TURBINA
5¿Necesita ayuda para seleccionar un generador de turbina para su aplicación?
Díganos sus condiciones operativas y nuestros ingenieros de aplicaciones estarán encantados de ayudarle.
Complete la siguiente consulta y envíela a [email protected]
