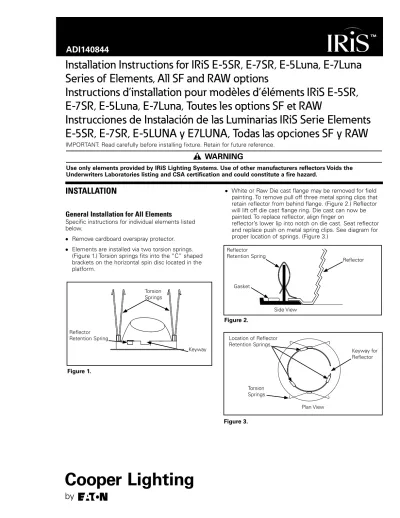

INS # ADI140844
Installation Instructions for IRiS E-5SR, E-7SR, E-5Luna, E-7Luna Series of Elements, All SF and RAW options
Instructions d’installation pour modèles d’éléments IRiS E-5SR, E-7SR, E-5Luna, E-7Luna, Toutes les options SF et RAW
Instrucciones de Instalación de las Luminarias IRiS Serie Elements E-5SR, E-7SR, E-5LUNA y E7LUNA, Todas las opciones SF y RAW
IMPORTANT: Read carefully before installing fixture. Retain for future reference.
TM
WARNING
Use only elements provided by IRiS Lighting Systems. Use of other manufacturers reflectors Voids the Underwriters Laboratories listing and CSA certification and could constitute a fire hazard.
INSTALLATION
General Installation for All Elements
Specific instructions for individual elements listed below.
●
● Remove cardboard overspray protector.
●
● Elements are installed via two torsion springs.
(Figure 1.) Torsion springs fits into the “C” shaped brackets on the horizontal spin disc located in the platform.
Figure 1.
Figure 3.
Figure 2.
Torsion Springs
Reflector
Keyway for Reflector
Torsion Springs Gasket
Location of Reflector Retention Springs Reflector
Retention Spring
Reflector Retention Spring
Keyway
Plan View Side View
●
● White or Raw Die cast flange may be removed for field painting. To remove pull off three metal spring clips that retain reflector from behind flange. (Figure 2.) Reflector will lift off die cast flange ring. Die cast can now be painted. To replace reflector, align finger on
reflector’s lower lip into notch on die cast. Seat reflector and replace push on metal spring clips. See diagram for proper location of springs. (Figure 3.)
2
Installation Instructions for IRiS E-5SR, E-7SR, E-5Luna, E-7Luna Series of Elements, All SF and RAW options 701140 ADI140844 www.eaton.com
Incandescent and Compact Fluorescent Elements:
E-5SR, E-7SR, E-5 Luna, E-7 Luna
●
● Attach incandescent socket to spring plate in reflector.
Attach compact fluorescent socket to top of reflector with thumbscrew. (Figure 4.) for compact fluorescent discard spring plate used with incandescent.
●
● Install Reflector into ceiling aperture. Reflector is keyed into platform by aligning notch in reflector with dropped finger on platform. (Figure 5.). Three springs will snap into notches.
Install Appropriate Lamp into Socket
Install lower reflector cone E-5SR, E-7SR series or dropped glass E-5 Luna, E-7 Luna series via attached torsion springs.
Installation Instructions for Mounting Clamps (Luna)
1. Locate clamps 180° apart, position clamp as shown with leg down and inside of opening. (Figure 6.) 2. Upright clamp and force leg under glass lip. (Figure 7.) 3. Compress springs, insert ends into slots, push glass
up. (Figure 8.) otee:
N Glass trims are highly fragile and should be handled with extreme care.
Installation Instructions for IRiS E-5SR, E-7SR, E-5Luna, E-7Luna Series of Elements, All SF and RAW options
Thumbscrew
Figure 4.
Figure 5.
Figure 6.
Figure 7.
Three Notches for Springs
Dropped Finger
Three Springs
Bottom Ring of Adjustable Mechanism
Figure 8.
3 Instructions d’installation pour modèles d’éléments IRiS E-5SR, E-7SR, E-5Luna, E-7Luna, Toutes les options SF et RAW
701140 ADI140844 www.eaton.com
Instructions d’installation pour modèles d’éléments IRiS E-5SR, E-7SR, E-5Luna, E-7Luna, Toutes les options SF et RAW
IMPORTANT: Lisez attentivement avant d’installer le luminaire. Conservez pour une référence future.
AVERTISSEMENT
Utilisez uniquement les éléments fournis par les systèmes d’éclairage IRiS. L’utilisation de réflecteurs d’autres marques rend caduque la liste des laboratoires Underwriters et laconformité CSA et peut représenter un risque d’incendie.
INSTALLATION
Installation générale pour tous les éléments
Instructions spécifiques pour les différents éléments listés ci-dessous.
●
● Enlevez le protecteur en carton pulvérisé.
●
● Les éléments sont installés grâce à deux ressorts à torsion. (Figure 1.) Ces ressorts à torsion s’insèrent dans les brides de fixation en forme de « C » du disque rotatif horizontal situé sur la plate-forme.
●
● La collerette de la moulure blanche ou brute peut être retirée si l’on doit peindre. Pour cela, enlevez les étriers métalliques qui maintiennent le réflecteur derrière la collerette. (Figure 2.) Le réflecteur va soulever l’anneau de la collerette de la moulure que l’on peut alors peindre.
Pour replacer le réflecteur, alignez la languette sur la collerette de positionnement du réflecteur dans l’encoche de la moulure. Positionnez le réflecteur et remettez les étriers métalliques. Voir diagramme pour l’emplacement des ressorts. (Figure 3.)
Éléments pour lampes à incandescence et fluorescentes compactes E-5SR, E-7SR, E-5 Luna, E-7 Lune
●
● Fixez la douille de lampe à incandescence sur
la lame de ressort du réflecteur. Fixez la douille de lampe fluo-rescente compacte sur la partie
supérieure du réflecteur avec une vis à serrage à main.
(Figure 4.). Contrairement aux lampes à incandescence, il n’y a pas lieu d’utiliser la lame de ressort avec les lampes fluorescentes compactes.
Figure 1.
Figure 3.
Ressorts à Torsion
Rainure our déflecteur
Ressorts à Torsion Emplacement des Anneaux de retenue du réflecteur
Anneaux de de retenue du réflecteu
Rainure
Figure 2.
Réflecteur
Joint
Anneaux de retenue du réflecteur
Figure 4.
Vue en Plan Vue latérale
Vis à serrage à main
4
●
● Installez le réflecteur dans l’ouverture du plafond pratiquée à cet effet. Le réflecteur s’encastre dans la plate-forme en alignant l’encoche située sur le réflecteur avec la languette abaissée de la plate-forme. (Figure 5.).
Les trois ressorts s’enclencheront dans les encoches.
Pour installer l’ampoule adéquate dans la douille
Installez le cône inférieur des modèles de réflecteurs E-5SR, E-7SR ou le verre surbaissé des modèles E-5 Luna, E-7 Luna au moyen des ressorts à torsion déjà mis en place.
Instructions d’installation des brides de fixation (Luna)
1. Éloignez les brides sur 180°. Placez la bride comme illustré avec la patte vers le bas et dans l’ouverture.
(Figure 6.)
2. Relevez la patte et poussez cette dernière sous le bord en verre. (Figure 7.)
3. Pressez les ressorts et insérez-les dans les encoches puis poussez le verre vers le haut. Poussez le verre vers le haut. (Figure 8.)
otee:
N Les garnitures de verre sont très fragiles et doivent être manipulées avec beaucoup de précaution.
Figure 5.
Trois Encoches pour Ressorts
Languette Abaissée
Trois Ressorts
Anneau Inférieur du Mécanisme de Réglage
Figure 6.
Figure 7.
Figure 8.
Instructions d’installation pour modèles d’éléments IRiS E-5SR, E-7SR, E-5Luna, E-7Luna, Toutes les options SF et RAW
Instructions d’installation pour modèles d’éléments IRiS E-5SR, E-7SR, E-5Luna, E-7Luna, Toutes les options SF et RAW 701140 ADI140844 www.eaton.com
5
Instrucciones de Instalación de las Luminarias IRiS Serie Elements E-5SR, E-7SR, E-5LUNA y E7LUNA, Todas las opciones SF y RAW
Instrucciones de Instalación de las Luminarias IRiS Serie Elements E-5SR, E-7SR, E-5LUNA y E7LUNA, Todas las opciones SF y RAW 701140 ADI140844 www.eaton.com
IMPORTANTE: Lea atentamente antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia futura.
ADVERTENCIA
Use solamente los elementos ópticos suministrados por IRiS Lighting Systems. El uso de reflectores de otros fabricantes anula la aprobación de Underwriters Laboratories y la certificación de CSA además de que podría constituir un peligro de incendio.
INSTALACIÓN
Instalación General para Todas las Luminarias
Se incluyen a continuación las instrucciones específicas para cada tipo de luminaria.
●
● Extraiga el protector contra rociado excesivo de la caja de cartón.
●
● Las luminarias ópticas se colocan con dos resortes de torsión (Figura 1.)que se insertan en los herrajes con forma de “C”, en el disco de giro horizontal ubicado en la unidad (plataforma).
●
● La pestaña fundida blanca o no pintada puede quitarse cuando se pinte el área. Para quitarla, quite l los tres ganchos metálicos a resorte que fijan el reflector por detrás de la pestaña (Figura 2.). El reflector dejará a la vista el aro de la pestaña fundida. Ya puede pintarse la fundición. Para volver a colocar el reflector, alinee la aleta con el borde inferior del reflector dentro de la muesca de la fundición. Asiente el reflector y vuelva a colocar los ganchos metálicos a resorte. Consulte el diagrama para la ubicación correcta de los resortes. (Figura 3.)
Luminarias Elements Incandescentes y Fluorescentes Compactas: E-5SR, E-7SR, E-5 Luna y E-7 Luna
●
● Fije el portalámpara incandescente a la placa de resorte del reflector. Fije el portalámpara fluorescente compacto a la parte superior del reflector con el tornillo de ajuste manual. (Figura 4.). En los modelos fluorescentes com- pactos, deseche la placa de resorte que se usa en los modelos incandescentes.
Figura 1.
Resortes de torsión
Resorte de Retención de Reflector
Muesca
Figura 3.
Muesca para el Reflector
Resortes de torsión Ubicación Resorte de Retención de Reflector Figura 2.
Reflector
Junta
Vista Lateral
Vista en Plan Resorte de Retención
de Reflector
Figura 4.
Tornillo de Ajuste Manual
6
Instrucciones de Instalación de las Luminarias IRiS Serie Elements E-5SR, E-7SR, E-5LUNA y E7LUNA, Todas las opciones SF y RAW
●
● Instale el reflector en la apertura del cielo raso. El reflector se coloca en la plataforma alineando la muesca del reflector con la aleta de sujeción de la plataforma.
(Figura 5.). Tres resortes se engancharán en las muescas.
Instale la Lámpara Adecuada en el Portalámpara
Instale el cono inferior del reflector en las series E-5SR y E-7SR o el vidrio encastrado en las series E- 5 Luna y E-7 Luna con los resortes de torsión provistos.
Instrucciones de Instalación Para Abrazaderas de Montaje (Luna)
1. Ponga la abrazadera 180 grados de distancia. Coloque la abrazadera tal como se indica con la pata hacia abajo y en la abertura. (Figura 6.)
2. Levante la abrazadera y presione la pata para que quede debajo del borde de vidrio. (Figura 7.)
3. Presione los resortes. Inserte los extremos en las ranuras. Empuje el vidrio hacia arriba. (Figura 8.) otee:
N Las molduras de vidrio son muy frágiles y se deben manipular con mucho cuidado.
Tres Muescas para los Resortes
Aleta de Sujeción
Tres Resortes
Aro Inferior del Mecanismo Ajustable
Figura 5.
Figura 6.
Figura 7.
Figura 8.
Instrucciones de Instalación de las Luminarias IRiS Serie Elements E-5SR, E-7SR, E-5LUNA y E7LUNA, Todas las opciones SF y RAW 701140 ADI140844 www.eaton.com
