(1)PRACTICA SOCIAL, EMPRESARIAL O SOLIDARIA EN LA EMPRESA INGESUELOS DE COLOMBIA LTDA.. JOSE ALFREDO RAMIREZ ANACONA. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERAS PROGRAMA INGENIERIA CIVIL NEIVA 2019.

(2) PRACTICA SOCIAL, EMPRESARIAL O SOLIDARIA EN LA EMPRESA INGESUELOS DE COLOMBIA LTDA.. JOSE ALFREDO RAMIREZ ANACONA. Informe final de Práctica Social, Empresarial y Solidaria, presentado como requisito para optar al título de Ingeniero Civil. Asesor Ing. HUMBERTO PEREZ. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERAS PROGRAMA INGENIERIA CIVIL NEIVA 2019.

(3) Nota de aceptación. ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________. Jurado 1 ____________________________________________. Jurado 2 ____________________________________________. Neiva, 18, 01, 2019. 3.

(4) DEDICATORIA. A Dios quien es el dueño de todo y mi fortaleza.. A mi mama, a mi papa y a mis hermanos.. A mis compañeros y amigos.. A quienes hacen los sueños realidad: Ricardo Andrés, Karol Cerquera, Karol Buitrago, Sebastian Barragan, Andrés Fermín y Alejandra Díaz.. 4.

(5) AGRADECIMIENTO. Gracias a todas aquellas personas que de una u otra manera me apoyaron y me brindaron una mano amiga.. Gracias a la empresa Ingesuelos De Colombia LTDA. Por la enriquecedora experiencia de la práctica empresarial de sus obras. Al Ing Mario Trujillo por la oportunidad y al Ing John Harvey Perdomo por permitirme aprender de tan excelente ingeniero.. Gracias al Ing. Y tutor Humberto Pérez por su dedicación y sencillez para compartir sus conocimientos, ha sido un privilegio tenerlo como guía.. Gracias a mi familia y en especial a mis papas, que con mucho esfuerzo, amor y apoyo incondicional, formando parte esencial para mi educación, tanto académica como de la vida y motivarme constantemente para alcanzar mi objetivo.. Todo este trabajo ha sido posible gracias a ellos.. 5.

(6) CONTENIDO. pág.. INTRODUCCION. 12. 1. RESUMEN. 13. 2. PLANTEAMIENTO DEL PROBLEMA. 14. 3. JUSTIFICACION. 15. 4. OBJETIVOS. 16. 4.1 OBJETIVO GENERAL. 16. 4.2 OBJETIVOS ESPECÍFICOS. 16. 5. MARCO TEORICO. 17. 5.1 ENSAYO DE ANÁLISIS GRANULOMÉTRICO. 17. 5.2 ENSAYO DE CONTENIDO DE HUMEDAD. 20. 5.3 DETERMINACIÓN LIMITES ATTERBERG. 21. 5.3.1 Limite líquido. 21. 5.3.2 Limite plástico. 22. 5.3.3 Índice de plasticidad. 23. 5.4 CLASIFICACIÓN DEL SUELO.. 23. 6. METODOLOGIA. 26. 6.

(7) 6.1 TIPO DE ESTUDIO.. 26. 6.2 FUENTE DE INFORMACIÓN. 26. 7. DISEÑO METODOLOGICO. 27. 8. CRONOGRAMA. 28. 9. RESULTADOS. 29. 9.1 CARACTERIZACIÓN DE LOS PROYECTOS. 29. 9.1.1 Pad Central. 29. 9.1.2 Pad Sur. 30. 9.1.3 Totumillo. 31. 9.1.4 Chilanguita. 32. 9.1.5 Colibrí. 34. 9.2 ANÁLISIS DE LA INFORMACIÓN. 36. 10. CONCLUSIONES. 53. 11. RECOMENDACIONES. 54. 12. BIBLIOGRAFIA. 55. ANEXOS. 56. 7.

(8) LISTA DE ILUSTRACIÓN. pág.. Ilustración 1 Clasificación del suelo. 25. Ilustración 2 Ubicación del proyecto Pad Central. 30. Ilustración 3 Ubicación del proyecto Pad Sur. 31. Ilustración 4 Ubicación del proyecto Totumillo. 32. Ilustración 5 Ubicación del proyecto Chilanguita. 33. Ilustración 6 Zona del proyecto Chilanguita. 34. Ilustración 7 Ubicación del Proyecto Colibrí. 35. Ilustración 8 Zona del Proyecto Colibrí. 35. Ilustración 9 Formato Informe de Avance. 37. Ilustración 10 Cronograma ejecutado. 38. Ilustración 11 Seguimiento Ejecutado. 38. Ilustración 12 Perfil estratigráfico PAD SUR. 40. Ilustración 13 Apique 2 PAD SUR. 41. Ilustración 14 Perfil estratigráfico PAD CENTRAL. 42. Ilustración 15 Apique PAD CENTRAL. 43. Ilustración 16 Perfil estratigráfico Totumillo. 44. Ilustración 17 Apique Totumillo. 45. Ilustración 18 Apique Proyecto Chilanguita. 46. Ilustración 19 Panorámica Locación Colibrí. 47. 8.

(9) Ilustración 20 Capacidad de Soporte Proyecto Colibrí. 48. Ilustración 21 Perfil Estratigráfico Proyecto Colibrí. 49. Ilustración 22 Apique Proyecto Colibrí. 50. Ilustración 23 Cuadro Resumen Proyecto Colibrí. 50. Ilustración 24 Perfil longitudinal de la vía Proyecto Colibrí. 51. Ilustración 25 Radio Curvatura Proyecto Colibrí. 52. Ilustración 26 Clasificación de suelos. 56. Ilustración 27 Nombre Grupo de Suelos. 57. Ilustración 28 Cronograma Project. 58. 9.

(10) LISTA DE TABLAS. pág.. Tabla 1 Letra y definición del suelo. 24. Tabla 2 Segunda definición del suelo. 24. Tabla 3 Fuente de la información. 26. Tabla 4 Cronograma de Actividades. 28. Tabla 5 Tabla de puntos Proyecto "Colibrí". 47. 10.

(11) LISTA DE IMÁGENES. pág.. Imagen 1 cuchara de Casagrande. 22. Imagen 2 Cilindros. 23. 11.

(12) INTRODUCCION. En el presente documento hace referencia a una práctica que se realizó en una de las empresas reconocida a nivel nacional prestando el servicio a personas interesadas, participando de varios proyectos, su organización, la ética profesional que manejan y su disponibilidad.. Para cumplir con esto, se tenía en cuenta algunas fases para participar de los proyectos tales como: la identificación de los proyectos, el análisis de cada uno, la solicitud de información si este lo requería y la corrección o actualización de los mimos.. Se generó diferentes formas para la interpretación de los datos que eran suministrados, pero también se expandió el método de búsqueda, ya que varios de los resultados obtenidos no eran sencillos de comprender.. Para dar el cumplimiento de entrega de los proyectos, se requería el apoyo o supervisión del ingeniero encargado ya que se necesitaba el aval o el visto bueno de él, así mismo se participó no solo en los proyectos, sino que también se brindó asesoría con algunos softwares, las nuevas metodologías para la realización de los trabajos, las responsabilidades que se adquirían con el pasar de los días.. 12.

(13) 1. RESUMEN. Ingesuelos de Colombia LTDA es una empresa dedicada a la prestación de servicios de consultoría de estudios, diseños, interventoría de diseños, interventoría de obras de ingeniería civil, prestación de servicios de topografía, estudio de suelos y ensayos de laboratorio, durante el desarrollo de la practica social y empresarial se trabajaron principalmente proyectos con fines petroleros, es decir, se realizaron plataformas para extracción de petróleo y las respectivas vías para su ingreso. El presente documento se enfoca en la identificación, revisación, actualización y modificación de los proyectos trabajados, esto permite conocer e interpretar los estudios que se realizan en cuanto a trabajo de campo se refiere y la forma de anexar y modificar los informes que estos requieran. En total se trabajó en 5 proyectos diferentes, pero todos con el mismo fin, dichos proyectos fueron realizados en diferentes departamentos, se tuvo que analizar cada estudio geotécnico.. 13.

(14) 2. PLANTEAMIENTO DEL PROBLEMA. La empresa Ingesuelos de Colombia presta sus servicios para ejecutar control de calidad, ensayos de laboratorio, diseños y topografía con personal capacitado.. En la actualidad, Ingesuelos de Colombia desarrolla proyectos en los departamentos del Putumayo y Cesar; y demanda un flujo de personal capacitado para atender esta necesidad técnica, circunstancia que favorece el requerimiento de personal que supla los nuevos requerimientos de los estudios geotécnicos en los mencionados departamentos.. 14.

(15) 3. JUSTIFICACION. Esta práctica tiene la oportunidad de ofrecer una información acerca de cómo es el campo laboral en cuanto a los nuevos ingenieros civiles que se quieren acercar a este mundo, permitiendo expandir la experiencia y los niveles educativos.. La información aquí suministrada para los ingenieros y en especial para los ingenieros civiles, tendrá la importancia en cómo se maneja un proyecto en cuestión a la documentación de su interés, a los interrogantes que surgen en la creación y modificación de los informes para evitar cualquier contra tiempo.. Lastimosamente el gremio de ingenieros civiles abusa del desconocimiento del trabajo en oficina que esto conlleva a distorsionar y abusar de los profesionales con poco conocimiento para la realización del mismo.. Finalmente, la comunidad académica de la universidad Cooperativa de Colombia se verá beneficiada al acceder a esta información ya que se tiene de una forma global y un poco concreta sobre cómo es trabajar o estar frente a situaciones reales que como profesionales se puede llegar a tener.. 15.

(16) 4. OBJETIVOS. 4.1 OBJETIVO GENERAL . Brindar acompañamiento técnico a la empresa Ingesuelos de Colombia en las actividades de ingeniería civil en los diferentes proyectos que se realicen durante el primer semestre del 2018. 3.2 OBJETIVOS ESPECÍFICOS . Realizar informes de avance de actividades dando cumplimiento a lo programado para el desarrollo de los proyectos ejecutados durante el primer semestre del 2018.. . Realizar los informes geotécnicos de cada uno de los proyectos programados para el primer semestre de 2018.. . Apoyar la construcción de informes técnicos de los proyectos que se desarrollen durante el primer semestre de 2018.. 16.

(17) 5. MARCO TEORICO. 5.1 ENSAYO DE ANÁLISIS GRANULOMÉTRICO Equipos utilizados . Juego de tamices ASTM. . Balanza. . Cepillo. . Horno. . Agitador mecánico.. . Taras. . Cuarteador. Marco teórico El suelo está constituido por infinidad de partículas y la variedad en el tamaño de estas es ilimitada. Cuando se comenzaron las investigaciones sobre las propiedades de los suelos se creyó que sus propiedades mecánicas dependían directamente de esta distribución en tamaños. Sin embargo, hoy sabemos que es muy difícil deducir con certeza las propiedades mecánicas de los suelos a partir de su distribución granulométrica. El análisis Granulométrico Es la determinación de los tamaños de las partículas de una cantidad de muestra de suelo, y aunque no es de utilidad por sí solo, se emplea junto con otras propiedades del suelo para clasificarlo, a la vez que nos auxilia para la realización de otros ensayos. En los suelos granulares nos da una idea de su permeabilidad y en general de su comportamiento ingenieril, no así en suelos cohesivos donde este comportamiento depende más de la historia geológica del suelo. El análisis granulométrico puede expresarse de dos formas: 1. Analítica. Mediante tablas que muestran el tamaño de la partícula contra el porcentaje de suelo menor de ese tamaño (porcentaje respecto al peso total).. 17.

(18) 2. Gráfica. Mediante una curva dibujada en papel log-normal a partir de puntos cuya abscisa en escala logarítmica es el tamaño del grano y cuya ordenada en escala natural es el porcentaje del suelo menor que ese tamaño (Porcentaje respecto al peso total). A esta gráfica se le denomina CURVA GRANULOMETRICA. Al realizar el análisis granulométrico distinguimos en las partículas cuatro rangos de tamaños: 1. Grava: Constituida por partículas cuyo tamaño es mayor que 4.76 mm. 2. Arena: Constituida por partículas menores que 4.76 mm y mayores que 0.074 mm. 3. Limo: Constituido por partículas menores que 0.074 mm y mayores que 0.002 mm. 4. Arcilla: Constituida por partículas menores que 0.002 mm. En el análisis granulométrico se emplean generalmente dos métodos para determinar el tamaño de los granos de los suelos: 1. Método Mecánico. 2. Método del Hidrómetro. Análisis Granulométrico Mecánico por Tamizado. Es el análisis granulométrico que emplea tamices para la separación en tamaños de las partículas del suelo. Debido a las limitaciones del método su uso se ha restringido a partículas mayores que 0.074 mm. Al material menor que ese se le aplica el método del hidrómetro. Tamiz: Es el instrumento empleado en la separación del suelo por tamaños, está formado por un marco metálico y alambres que se cruzan ortogonalmente formando aberturas cuadradas. Los tamices del ASTM son designados por medio de pulgadas y números. Por ejemplo, un tamiz 2" es aquel cuya abertura mide dos pulgadas por lado; un tamiz No. 4 es aquel que tiene cuatro alambres y cuatro aberturas por pulgada lineal. Limitaciones del Análisis Mecánico . No provee información de la forma del grano ni de la estructura de las partículas.. . Se miden partículas irregulares con mallas de forma regular.. 18.

(19) . Las partículas de menor tamaño tienden a adherirse a las de mayor tamaño.. . El número de tamices es limitado mientras las partículas tienen números de tamaños ilimitados.. . Tiene algún significado cuando se realiza a muestras representativas de suelo.. Procedimiento A partir del material traído del campo se obtiene una muestra representativa de la masa del suelo y se seca en el horno. Se reducen los terrones de la muestra a tamaños de partículas elementales. El material así reducido se emplea para realizar la granulometría gruesa vertiendo el suelo a través de los tamices: 3", 2½", 2", 1½", 1", ¾", 3/8", No. 4 dispuestos sucesivamente de mayor a menor, colocando al final receptáculo denominado fondo. Luego se pasa a tamizar el material colocándolo en los agitadores mecánicos, cinco minutos en el de movimiento vertical y cinco minutos en el de movimiento horizontal. Si no se cuenta con agitadores mecánicos se tamiza manualmente durante diez minutos. Se recupera el material retenido en cada tamiz asegurándonos manualmente de que las partículas hayan sido retenidas en el tamiz correspondiente. Se procede a pesar el material retenido en cada tamiz, pudiendo hacerse en forma individual o en forma acumulada. El suelo que se encuentra en el fondo se pesa siempre individualmente. Una vez pesado, el material que se encuentra en el fondo se cuartea para obtener una muestra que pese entre 150 y 300 gramos con la cual se hace la granulometría fina. La muestra obtenida del cuarteo se pesa y se lava sobre el tamiz No. 200 para eliminar el material menor que ese tamaño. Se coloca la muestra en el horno y se seca durante 24 horas a 110 ºC, después de lo cual se vierte sobre los tamices: No. 10, No. 30, No. 40, No. 100, No. 200 y fondo dispuestos sucesivamente de mayor a menor abertura y se procede igual que para la granulometría gruesa. El Cuarteo El cuarteo tiene por objeto obtener de una muestra de porciones representativas de tamaño adecuado para efectuar las pruebas de laboratorio que se requieren. El equipo necesario para efectuar el cuarteo es el siguiente: Báscula de 120 Kg. de capacidad con aproximación de 10 gramos, palas de forma rectangular, hule o lona ahulado de 150 cm, como mínimo por lado, regla de dimensiones adecuadas al volumen para cuartear, cazuelas metálicas de forma rectangular de dimensiones. 19.

(20) apropiadas, cucharón, partidor de muestras con aberturas en los ductos separadores e 1.5 veces aproximadamente el tamaño máximo de las partículas de la muestra equipada con recipientes para depositar el material separado, y un cucharón plano Para efectuar el cuarteo se deberá seguir los siguientes pasos: - Formando un cono con la muestra para seleccionarlos por cuadrante, para esto se resuelve primero todo el material hasta que presente un aspecto homogéneo; traspaleando de un lugar a otras 4 veces sobre una superficie simplemente horizontal, lisa y limpia. - Se procederá después a formar el cono, depositando el material en el vértice del mismo, permitiendo que dicho material por si solo busque su acomodo y procurando a la vez que la distribución se haga uniformemente. - El cono formado se transformará en cono truncado, colocando la pala del vértice hacia abajo y haciéndola girar alrededor del eje del cono, con el fin de ir desalojando el material hacía la superficie hasta dejarlo con una altura de 15 a 20 cm. enseguida dicho cono truncado se dividirá y separará en cuadrantes por medio de una regla de dimensiones adecuadas. - Se mezclará el material de dos cuadrantes opuestos y con este, en caso de ser necesario, se repite el procedimiento anterior sucesivamente, hasta obtener de la muestra del tamaño requerido. Se deberá tener cuidado de no perder material fino en cada operación del cuarteo.. 5.2 ENSAYO DE CONTENIDO DE HUMEDAD Este ensayo tiene por finalidad, determinar el contenido de humedad de una muestra de suelo. El contenido de humedad de una masa de suelo, está formado por la suma de sus aguas libre, capilar e higroscópica. La importancia del contenido de agua que presenta un suelo representa junto con la cantidad de aire, una de las características más importantes para explicar el comportamiento de este (especialmente en aquellos de textura más fina), como por ejemplo cambios de volumen, cohesión, estabilidad mecánica. El método tradicional de determinación de la humedad del suelo en laboratorio, es por medio del secado a horno, donde la humedad de un suelo es la relación expresada en porcentaje entre el peso del agua existente en una determinada masa de suelo y el peso de las partículas sólidas, o sea: w = (Ww / Ws) * 100 (%) donde:. 20.

(21) w = contenido de humedad expresado en % Ww = peso del agua existente en la masa de suelo Ws = peso de las partículas sólidas. 5.3 DETERMINACIÓN LIMITES ATTERBERG Pueden definirse como los límites de los contenidos de humedad que caracterizan los cuatro estados de consistencia de un suelo de grano fino: estado sólido, estado semisólido, estado plástico y estado semilíquido o viscoso. El límite entre los estados sólido y semisólido se denomina límite de retracción, el límite entre los estados semisólido y plástico se llama límite plástico y el límite entre los estados plástico y semilíquido, límite líquido. Así de este modo, un suelo de grano fino puede pasar de un estado de consistencia a otro en función del contenido en humedad. En el siguiente cuadro se muestra de forma gráfica como a medida que aumenta el contenido en agua del suelo se va pasando de un estado a otro y los límites Atterberg que hay entre ellos. El nombre de los límites de Atterberg proviene de su difusor, el sueco Albert Mauritz Atterberg y hoy en día resulta de los ensayos más habituales, junto con las granulometrías de suelos, para la caracterización de los suelos finos. Permiten una rápida caracterización del suelo puesto que son ensayos muy rápidos de realizar en laboratorio y no es necesario la toma de muestras inalteradas para su determinación. Se rigen por la norma UNE 103103 para el límite líquido, por la norma UNE 103104 para el límite plástico y por la norma UNE 103108 para el límite de retracción. Primeramente, empezaremos describiendo los ensayos para seguidamente analizar e interpretar sus resultados.. 5.3.1 Limite líquido El límite líquido es un ensayo que se determina de forma estandarizada mediante la cuchara de Casagrande. Para ello se mide la humedad de un suelo en un surco que se cierra una distancia aproximada de 13 mm tras dejar caer la cuchara de Casagrande 25 veces desde una altura de 1 cm. El surco se realiza con un acanalador estandarizado.. 21.

(22) Cabe comentar que el ensayo se realiza aproximadamente con 100 g de muestra que previamente han pasado por el tamiz nº40 de la serie ASTM o 0,40 UNE y se mezcla con agua destilada. El límite líquido se suele representar con las letras LL. A continuación, se presenta una imagen de la cuchara de Casagrande con el acanalador y el surco para un mejor entendimiento del ensayo:. Imagen 1 cuchara de Casagrande. Fuente: http://vainillacolombo.blogspot.com.es/. 5.3.2 Limite plástico. El límite plástico se determina mediante la formación de pequeños cilindros en la palma de la mano sobre una superficie lisa de unos 3 mm de diámetro y 25-30 mm de longitud. En el momento en el que los pequeños elipsoides se cuartean en trozos de aproximadamente 6 mm se ha alcanzado la humedad del límite plástico. Al igual que en el ensayo del límite líquido, la muestra debe haber pasado por el tamiz nº40 ASTM o 0,4 UNE. Se suele representar con las siglas LP. A continuación, se presenta, de forma gráfica, los cilindros formados mediante el ensayo 22.

(23) Imagen 2 Cilindros. Fuente: http://vainillacolombo.blogspot.com.es/. 5.3.3 Índice de plasticidad. Una vez definidos el límite líquido y límite plástico puede determinarse el índice de plasticidad puesto que es la diferencia entre ambos. Se representa con las siglas IP y la fórmula del índice de plasticidad se muestra a continuación: IP = LL-LP Representa el intervalo de humedades desde el estado semisólido a semilíquido y al igual que los límites, es frecuentemente utilizado para la caracterización de suelos cohesivos.. 5.4 CLASIFICACIÓN DEL SUELO.. El Sistema Unificado de Clasificación de Suelos - SUCS (Unified Soil Classification System (USCS)) es un sistema de clasificación de suelos usado en ingeniería y geología para describir la textura y el tamaño de las partículas de un suelo. Este sistema de clasificación puede ser aplicado a la mayoría de los materiales sin consolidar y se representa mediante un símbolo con dos letras. Cada letra es descrita debajo (con la excepción de Pt). Para clasificar el suelo hay que realizar previamente una granulometría del suelo mediante tamizado u otros. También se le denomina clasificación modificada de Casagrande.. 23.

(24) Tabla 1 Letra y definición del suelo Primera y/o segunda letra Símbolo. Definición. G. grava. S. arena. M. limo. C. arcilla. O. orgánico. Fuente: https://es.wikipedia.org/wiki/Sistema_Unificado_de_Clasificaci%C3%B3n_de_Suel os. Tabla 2 Segunda definición del suelo Segunda letra Letra Definición P. pobremente graduado (tamaño de partícula uniforme). W. bien gradado (tamaños de partícula diversos). H. alta plasticidad. L. baja plasticidad. Fuente: https://es.wikipedia.org/wiki/Sistema_Unificado_de_Clasificaci%C3%B3n_de_Suel os. 24.

(25) Si el suelo tiene entre un 5-12% de finos, pasantes del tamiz #200 se considera que ambas distribuciones de granos tienen un efecto significativo para las propiedades ingenieriles del material. Estaríamos hablando por ejemplo de gravas bien graduadas, pero con limos. En esos casos se recomienda usar doble notación, por ejemplo: GW-GM correspondiente a "grava bien graduada" y "grava con limo" Si el suelo tiene más del 15% del peso retenido por el tamiz #4 (R#4 > 15%), hay una cantidad significativa de grava, y al sufijo "con grava" se le puede añadir el nombre del grupo, pero el símbolo del grupo no cambia. Por ejemplo, SP-SM con grava se refiere a "Arena pobremente graduada con limo y grava". Ilustración 1 Clasificación del suelo. Fuente: http://analisisdelaltodemisael.blogspot.com/p/clasificacion-del-suelo.html. 25.

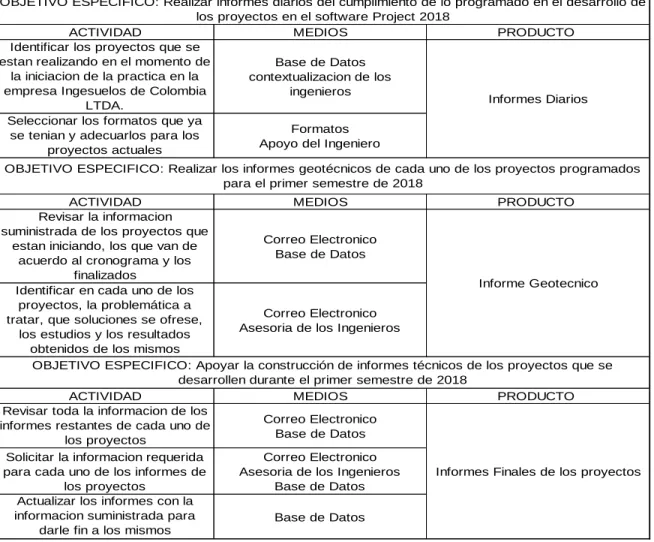

(26) 6. METODOLOGIA. 6.1 TIPO DE ESTUDIO. La práctica se llevó a cabo mediante la revisión de informes, los cuales en cada uno tiene su tipo de investigación e importancia.. 5.2 FUENTE DE INFORMACIÓN Tabla 3 Fuente de la información OBJETIVO ESPECIFICO: Realizar informes diarios del cumplimiento de lo programado en el desarrollo de los proyectos en el software Project 2018 ACTIVIDAD MEDIOS PRODUCTO Identificar los proyectos que se estan realizando en el momento de Base de Datos la iniciacion de la practica en la contextualizacion de los empresa Ingesuelos de Colombia ingenieros Informes Diarios LTDA. Seleccionar los formatos que ya Formatos se tenian y adecuarlos para los Apoyo del Ingeniero proyectos actuales OBJETIVO ESPECIFICO: Realizar los informes geotécnicos de cada uno de los proyectos programados para el primer semestre de 2018 ACTIVIDAD MEDIOS PRODUCTO Revisar la informacion suministrada de los proyectos que Correo Electronico estan iniciando, los que van de Base de Datos acuerdo al cronograma y los finalizados Informe Geotecnico Identificar en cada uno de los proyectos, la problemática a Correo Electronico tratar, que soluciones se ofrese, Asesoria de los Ingenieros los estudios y los resultados obtenidos de los mismos OBJETIVO ESPECIFICO: Apoyar la construcción de informes técnicos de los proyectos que se desarrollen durante el primer semestre de 2018 ACTIVIDAD MEDIOS PRODUCTO Revisar toda la informacion de los Correo Electronico informes restantes de cada uno de Base de Datos los proyectos Solicitar la informacion requerida Correo Electronico para cada uno de los informes de Asesoria de los Ingenieros Informes Finales de los proyectos los proyectos Base de Datos Actualizar los informes con la informacion suministrada para Base de Datos darle fin a los mismos. Fuente: Autor. 26.

(27) 7. DISEÑO METODOLOGICO Para realizar con éxito todos los objetivos planteados en la práctica, es necesario cumplir las siguientes fases o metodología.. FASE I identificación Identificar todos y cada uno de los proyectos que se están obrando en la empresa Ingesuelos de Colombia LTDA, incluyendo toda la información que esto conlleva.. FASE II Revisión Revisar cada uno de los informes que se están manejando para los proyectos durante la duración de la práctica.. FASE III Solicita información y se actualiza Solicitar la información de los informes que le hicieran falta para anexarles o actualizar. FASE IV Modificación Modificar todo informe final que haya sido debidamente revisado, actualizado y haya pasado por una verificación final de los ingenieros.. 27.

(28) 8. CRONOGRAMA. Tabla 4 Cronograma de Actividades. Mes 1. Cronograma de actividades en Ingesuelos de Colombia Mes 2 Mes 3. Mes 4. Ubicación de las obras de arte Inducción en la empresa y requeridas en el proyecto, Inicio de informes inicio de informes asignación de tareas, entrega para revisión de los introducción, generalidades introducción, generalidades, Semana 1 conocimiento de los proyectos en informes y realización del y geotecnia del proyecto topografía y geotecnia del marcha cronograma de actividades en “chilanguita” proyecto “Colibrí” proyect para el proyecto Solicitar información del Inducción y actualización del laboratorio de La empresa Solicitud de información a proyecto totumillo a manos del Semana 2 Ingesuelos De Colombia para la los ingenieros encargados ingeniero John Jarvey realización del informe de para los informes. Perdomo. geotecnia. Solicitud al ingeniero laboratorista de la información de geotecnia para el informe correspondiente. Análisis de generalidades de la Revisión del proyecto totumillo Corrección y actualización zona y realización del informe en geotecnia, generalidades y de los datos de informes geotécnico de la zona en la cual topografía. del proyecto “chilanguita” se ubicará Pad sur y Pad central. Culminación de todos los informes exceptuando el informe de geotecnia por falta de información. Semana 3. Semana 4. Finalización de los informes generalidades y geotecnia de Pad sur y Pad central.. Actualización del proyecto totumillo y entrega del mismo para la revisión final.. Fuente: Autor. 28. Correcciones y Entrega del proyecto y actualizaciones de todos los socialización de otro informes para darle fin a los proyecto llamado “Colibrí” informes del proyecto “Colibrí”.

(29) 9. RESULTADOS. 8.1 CARACTERIZACIÓN DE LOS PROYECTOS. Se llevó a cabo una investigación a cerca de la ubicación de cada uno de los proyectos, para así, tener una idea de cuánto personal calificado se necesita, que tipo de obra es la más adecuada teniendo en cuenta todos los factores que este influye (clima, temperatura, ubicación geográfica, precipitación, etc.), que estudios son los más apropiados para la ejecución del mismo, las más apropiadas especificaciones técnicas de los proyectos, etc.. 9.1.1 Pad Central El proyecto de la locación PAD CENTRAL se encuentra ubicado en la vereda El Diviso, del municipio de San Martin, Departamento del Cesar. Su extensión es de 905 km2 (San Martin) y está localizado a 545 km del distrito capital de Bogotá.. Su uso es para una vía de acceso a la plataforma llamada Pad central, mejorando 1.9 Km una vía en afirmado existente, de los cuales 200 m tiene una estructura en concreto asfaltico. 29.

(30) Ilustración 2 Ubicación del proyecto Pad Central. Fuente: Ingesuelos De Colombia Ltda.. 9.1.2 Pad Sur El proyecto de la locación PAD SUR se encuentra ubicado en la vereda El Diviso, municipio de San Martin, Departamento del Cesar, al norte se encuentra la Quebrada Torcoroma. Su extensión es de 905 km2 (San Martin) y está localizado a 545 km del distrito capital de Bogotá.. 30.

(31) Ilustración 3 Ubicación del proyecto Pad Sur. Fuente: Ingesuelos De Colombia Ltda.. Su uso es una vía de acceso a la plataforma llamada Pad Sur, el cual está comprendido con una longitud de 0.48 km de la vía principal que comunica a San Jose de las Américas con la localización. 9.1.3 Totumillo. El proyecto de la locación TOTUMILLO se encuentra ubicado en el Centro poblado San José de las Américas, del municipio de San Martin, Departamento del Cesar, al norte se encuentra la Quebrada Torcoroma. Su extensión es de 905 km2 (San Martin) y está localizado a 545 km del distrito capital de Bogotá. 31.

(32) Ilustración 4 Ubicación del proyecto Totumillo. Fuente: Ingesuelos De Colombia Ltda.. Su uso es para la vía de acceso para la plataforma llamada Totumillo, mejorando 1.9 Km una vía en afirmado existente, de los cuales 200 ML tiene una estructura en concreto asfaltico.. 9.1.4 Chilanguita. El proyecto de la locación CHILANGUITA está ubicado en la vereda Santana del Municipio de Puerto Asís, Departamento del Putumayo. Según el Plan de Desarrollo Municipal del periodo 2016 - 2019 tiene una extensión total 66.385 Km2, la cual está dividida en: área urbana: 27.922 Km2 y área rural: 38.463 Km2. 32.

(33) El municipio de Puerto Asís tiene una altitud de la cabecera municipal (metros sobre el nivel del mar): 250 m.s.n.m. y una temperatura aproximada de 28º ºC.. Ilustración 5 Ubicación del proyecto Chilanguita. Fuente: Ingesuelos De Colombia Ltda.. 33.

(34) Ilustración 6 Zona del proyecto Chilanguita. Fuente: Ingesuelos De Colombia Ltda.. Su uso es para una vía de acceso de una longitud de 0.248,3 km desde la vía panamericana que comunica a Orito con la Hormiga en el departamento de Putumayo.. 9.1.5 Colibrí. El proyecto de la locación COLIBRÍ está ubicado en las veredas sábalo, Topacio, la Unión, villa Adriana y villa flor de la india del Municipio del Orito, Departamento del Putumayo. Según el Plan de Desarrollo Municipal del periodo 2016 - 2019 tiene una extensión total de 1.862,36 km2. Su cabecera municipal se localiza aproximadamente a 80 km de Mocoa. El municipio de Orito está ubicado en la zona del pie de monte Amazónico bajo y se encuentra en el sector Sur occidente de Colombia a 0°38” de latitud Norte y 16°37” de latitud oeste de Greenwich con una ASNM. De 310, temperatura promedio de 33ªC durante el día y de 27ªC en la noche y su precipitación anual es de 2500mm.. 34.

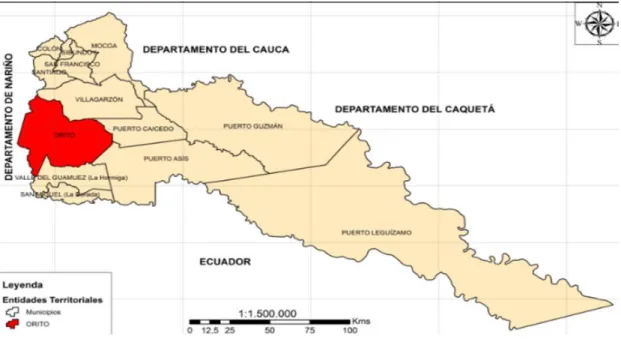

(35) Ilustración 7 Ubicación del Proyecto Colibrí. Fuente: Ingesuelos De Colombia Ltda.. Ilustración 8 Zona del Proyecto Colibrí. Fuente: Ingesuelos De Colombia Ltda.. 35.

(36) Su uso es para una vía de acceso de una longitud de 8 km desde la vía panamericana que comunica a Orito con la Hormiga en el departamento de Putumayo.. 9.2 ANÁLISIS DE LA INFORMACIÓN Para analizar la información suministrada dentro de la práctica en la empresa Ingesuelos de Colombia LTDA, es necesario conocer todo el proyecto, incluyendo los informes que tiene cada uno de estos (introducción, generalidades, metodología, topografía, geotecnia, refracción sísmica, hidrológico e hidráulico, diseño de la vía y especificaciones técnicas), para así mismo cumplir con uno de los requerimientos principales de la práctica, la cual era: realizar o hacer informes de avances de los proyectos. A la realización de los informes es necesario tener en cuenta los siguientes datos: qué tipo de obra se está haciendo, la ubicación, que actividades se están realizando, en porcentaje, cuanto es el avance del mismo, algunos registros fotográficos y algunas observaciones. Con lo anterior mencionado, se organiza la información de acuerdo al formato “informe de actividades 3-F11” (ver ilustración 9), para así, satisfacer las preguntas o interrogantes de los ingenieros y en especial del ingeniero Mario Trujillo (gerente) en cuanto al avance de los proyectos. También incluye que, todo informe tiene un cronograma contratado, un seguimiento contratado, un cronograma ejecutado y un seguimiento ejecutado y para esto se tiene un formato que coordina el ingeniero de apoyo con ayuda del pasante acerca de cómo va avanzando y si va de acuerdo al cronograma una vez estipulado. Todo informe que se da en la empresa es manejado por porcentaje y por ello se habla de que se avanzó x% por día. En la ilustración 10 se puede observar un formato de cómo se maneja el cronograma ejecutado incluyendo las actividades a realizar, las unidades y cantidades y el tiempo riguroso que se debe cumplir en el establecido (ver ilustración 10). En la ilustración 11 se muestra el seguimiento ejecutado y a su vez en este se observa una gráfica en donde se diferencia lo planificado con lo ejecutado en los días establecidos (ver ilustración 11).. 36.

(37) Ilustración 9 Formato Informe de Avance INFORME DE ACTIVIDADES 3-F11 (Versión 1). OBRA:. ESTUDIO Y DISEÑO PROYECTO COLIBRI. FECHA: 08/03/2018. UBICACIÓN EXACTA: veredas Topacio y La Unión del municipio de Orito – Putumayo. ACTIVIDADES REALIZADAS ACTIVIDAD. UNIDAD. Estudio Geotecnico. ML. 312. Levantamiento Topografico. Ha. 10. CONTRATADA. EJECUTADA DIA. ACUMULADA. 426. 12. 426. 17. 0,5. 17. PROGRAMADA. ACTIVIDAD DIA: VUELO DRON - TOMA LINEAS DE REFRACION -SONDEOS 12 Ml - APIQUES AVANCE ACUMULADO DE EJECUCION ACTIVIDADES DE CAMPO CONTRATADA: 113,81% AVANCE ACUMULADO DE EJECUCION ACTIVIDADES DE CAMPO PROGRAMADA: 86,94 % REGISTRO FOTOGRAFICO. DEMORAS DURANTE EL DIA Desde _______ Hasta ________ Causa________________________________________________ Condición Clima: mañana. Lluvias. Medio dia. Tarde. REPORTE DE INCIDENTES Ocurren incidentes. Si. No. x. Nombre afectados: Descripción del incidente:. OBSERVACIONES 1. TOPOGRAFIA: LOCACION 3 CON AREA RESTRICCIONES - LOCACION 2 AREAS RESTRICCIONES - ZODME 4- LOCACION 1 ZODME 3 - ZONA PUENTE - ZODME 2 - ZODME 1 -CARGADERO 2. SE PRESENTAN INFORMES DE (CRONOGRAMA Y SEGUIMIENTO) DE ACUERDO A CANTIDADES CONTRATADAS Y DE CANTIDADES PROGRAMADAS ((LOCACION 1-2-3); (ZODME 1-2-3-4);(AMP 1-2); CARGADERO. RESPONSABLE: CARGO:. JOHN HARVEY PERDOMO FLOREZ INGENIERO DE APOYO. Fuente: Ingesuelos De Colombia Ltda. 37.

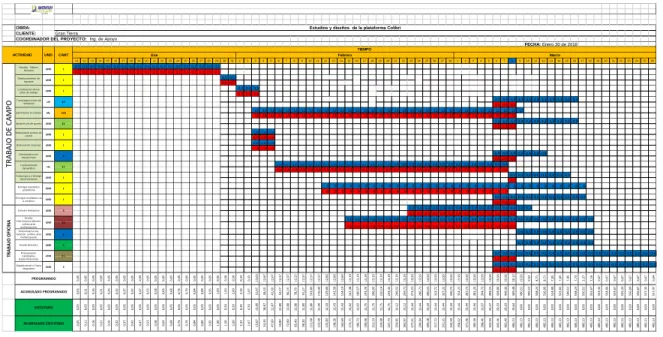

(38) Ilustración 10 Cronograma ejecutado OBRA: CLIENTE: Gran Tierra COORDINADOR DEL PROYECTO: Ing. de Apoyo. Estudios y diseños de la plataforma Colibri. FECHA: Enero 30 de 2018 TIEMPO ACTIVIDAD. UND. CANT. Ene 11. UND. Desplazamiento de equipos. UND. 12. 13. 14. 15. 16. 17. 18. 19. 20. Febrero. 21. 22. 23. 24. 25. 26. 27. 28. 29. 1. UND. 1. LN. 36. perforación en campo. ML. 420. Apiques via de acceso. UND. 24. Elaboración puntos de control. UND. 1. Elaboración mojones. UND. 1. Ortomozaico con equipo Dron. UND. 6. Levantamiento topografico. Ha. 17. Autocroquis y entrega de información. UND. 1. Entrega resultados plataforma. UND. 1. Entrega resultados via a construir. UND. 1. 31. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. Marzo 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 0,5 0,5 0,5 0,5. 1. Localización de los sitios de trabajo T oma datos lineas de refracción. 30. 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1. 0,3 0,3 0,3 0,3 0,3 0,3 3,3 3,3 3,3 3,3 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 18 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 24 12 12 2,2 2,2 2,2 2,2. 3,3 3,3 3,3 3,3 3,3 3,3 3,3 3,3 3,3 3,3 12 12 12 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2. 0,33 0,33 0,33 0,33 0,33 0,33 0,33 0,33 0,33 0,33 0,33 0,33. Estudio Hidraulico. UND. 5. Diseño Vias,locacion,taludes, zodme,area multiproposito. UND. 19. Ortomosaicos via, locacion, zodme, area multiproposito. UND. 6. Diseño Electrico. UND. 3. Presupuesto, Cantidades, Especificaciones. UND. 11. Digitalizacion y Copia Magnetica. UND. 3. 0,57 0,57 0,57 0,57 0,57 0,57 0,57 0,57 0,57 0,57 0,57 0,57 0,57 0,57 0,57. 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6. 0,8 0,8 0,8 0,8 0,8 0,4 0,4 0,4 0,4 0,4 0,4 0,1 0,1 0,1 0,1 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 1 0,6. 2. 1 0,5. 0 0. 0 0. 0 0 0,1 0,1 0,3 0,2 0,6. 0 0. 0 0 0,1 0,1 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,2 0,2 0,2 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6. 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0 0 0 0 0 0 0 0. 0. 0. 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,3 0,3 0,3 0,2 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6. 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,3 0,3 0,3 0,3 0,3 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3. 0,67. 0,67. 0,64 557,97 0,00. 0,67. 0,67. 0,67. 0,67. 0,67. 485,13. 557,33 0,00 485,13. 556,67 0,00 485,13. 556,00 0,00 485,13. 554,67. 555,33 0,00. 0,00. 11-mar 1,56% 91,09% 0,00% 86,94%. 485,13. 10-mar 1,62% 89,53% 0,00% 86,94%. 485,13. 2,16. 0,00 485,13. 554,00. 2,27. 0,00. 553,33. 7,73. 485,13. 552,67 0,00. 7,85. 7,85. 7,85. 485,13. 550,51 0,00 485,13. 548,23 0,00 485,13. 540,51 0,00 485,13. 532,65. 8,71. 7-mar 3,69% 80,53% 3,59% 83,43%. 0,00. 8,71. 6-mar 3,69% 76,85% 3,68% 79,84%. 485,13. 524,80 0,00. 21,02. 20,12. 20,56. 9,02. 485,13. 516,95 0,00 485,13. 508,24 0,00 485,13. 499,53 0,00 485,13. 490,51 0,00 485,13. 469,48. 20,56. 2-mar 2,42% 65,90% 2,41% 66,57%. 19,64. 13,50. 1-mar 2,42% 63,48% 2,41% 64,17%. 485,13. 449,36 20,03. 13,50. 13,50. 13,50. 465,49. 428,80 20,53 445,46. 408,23 26,47 424,93. 394,73 13,07 398,46. 381,23. 13,50. 27-feb 2,42% 58,64% 2,41% 59,35%. 13,94. 13,50. 13,50. 26-feb 2,42% 56,22% 2,41% 56,94%. 385,39. 354,22. 367,73 13,44. 13,44. 371,46. 13,50. 13,50. 358,02. 340,72 13,44 344,59. 327,22 13,44 331,15. 313,72. 13,50. 13,50. 23-feb 2,42% 48,96% 2,41% 49,72%. 13,44. 22-feb 2,36% 46,54% 2,35% 47,31%. 317,72. 300,21 304,28. 13,44. 286,71. 13,19. 19-feb 2,36% 39,45% 2,28% 40,32%. 13,44. 18-feb 2,36% 37,09% 2,28% 38,04%. 290,84. 13,19. 13,44. 273,21. 13,19. 277,41. 259,71 13,12. 13,19. 13,19. 13,19. 13,19. 12,60. 13,19. 263,97. 246,52 13,12 250,85. 233,33 12,75 237,73. 220,14 12,75 224,98. 206,95 12,75 212,23. 193,76 12,75 199,48. 180,57 13,02. 12,60. 12,57. 12,57. 12,57. 12,60. 186,73. 167,38 13,02 173,71. 154,19 12,43 160,69. 129,00. 141,59 12,43. 12,43. 148,26. 135,83. 116,40 12,40 123,40. 12,57. 12,80 111,00. 103,83. 12,57. 12,80. 91,27. 12,57. 98,20. 78,70 12,80 85,40. 12,67 41,00. 66,13 12,80. 53,57 12,80. 72,60. 12,67. 59,80. 47,00. 0,33. 0,33. 0,50. 13,00. 12,67 28,33 18,67 34,33. 2,67 0,33. 13,00. 2,67. 15,67. 0,50. 15,67. 2,33 0,33. 0,05. 0,05. 0,05. 0,05. 0,05. 0,05. 2,33. 2,00 0,50 2,00. 1,50 0,50 1,50. 1,00 0,05 1,00. 0,95 0,05 0,95. 0,89 0,05 0,89. 0,84 0,05. 0,05. 0,05. 0,05. 0,05. 0,05. 0,84. 0,79 0,05 0,79. 0,74 0,05 0,74. 0,68 0,05 0,68. 0,63 0,63. 0,05. 0,58 0,05 0,58. 0,05. 0,05 0,53. 0,53. 0,05. 0,05. 0,47. 0,05. 0,05. 0,05. 0,05. 0,05. 0,47. 0,42 0,05 0,42. 0,37 0,05 0,37. 0,32 0,05 0,32. 0,26 0,05 0,26. 0,21 0,05. 0,05. 0,21. 0,05. 0,16. 0,05. EJECUTADO. ACUMULADO EJECUTADO. 0,16. ACUMULADO PROGRAMADO. 0,11. 0,05. PROGRAMADO. 0,11. 0,05. 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1. 0,05. TRABAJO OFICINA. TRABAJO DE CAMPO. Gestion T alento Humano. 17-mar 0,41% 98,66% 0,00% 86,94%. 18-mar 0,39% 99,05% 0,00% 86,94%. Fuente: Ingesuelos De Colombia Ltda.. Ilustración 11 Seguimiento Ejecutado Proyecto: Fecha de Inicio Dias Planeados Planificado Planificado Acumulado Porcentaje Ejecutado Porcentaje acumulado. ESTUDIOS Y DISEÑOS COLIBRI 11/01/2018 Fecha Fin: 11-ene 12-ene 13-ene 14-ene 0,01% 0,01% 0,01% 0,01% 0,01% 0,02% 0,03% 0,04% 0,01% 0,01% 0,01% 0,01% 0,01% 0,02% 0,03% 0,04%. 15-ene 0,01% 0,05% 0,01% 0,05%. 16-ene 0,01% 0,06% 0,01% 0,06%. 17-ene 0,01% 0,07% 0,01% 0,07%. 18-ene 0,01% 0,08% 0,01% 0,08%. 19-ene 0,01% 0,08% 0,01% 0,08%. 20-ene 0,01% 0,09% 0,01% 0,09%. 21-ene 0,01% 0,10% 0,01% 0,10%. 22-ene 0,01% 0,11% 0,01% 0,11%. 23-ene 0,01% 0,12% 0,01% 0,12%. 24-ene 0,01% 0,13% 0,01% 0,13%. 25-ene 0,01% 0,14% 0,01% 0,14%. 26-ene 0,01% 0,15% 0,01% 0,15%. 19/03/2018 27-ene 28-ene 0,01% 0,01% 0,16% 0,17% 0,01% 0,01% 0,16% 0,17%. 29-ene 0,01% 0,18% 0,01% 0,18%. 30-ene 0,09% 0,27% 0,09% 0,27%. 31-ene 0,09% 0,36% 0,09% 0,36%. 1-feb 0,06% 0,42% 0,06% 0,42%. 2-feb 0,06% 0,48% 0,06% 0,48%. 3-feb 2,33% 2,81% 2,33% 2,81%. 4-feb 2,27% 5,08% 3,35% 6,15%. 5-feb 2,27% 7,35% 2,27% 8,42%. 6-feb 2,25% 9,60% 2,29% 10,72%. 7-feb 2,25% 11,85% 2,29% 13,01%. 8-feb 2,25% 14,10% 2,29% 15,31%. 9-feb 2,25% 16,36% 2,29% 17,60%. 10-feb 2,25% 18,61% 2,29% 19,89%. 11-feb 2,25% 20,86% 2,22% 22,12%. 12-feb 2,26% 23,12% 2,23% 24,34%. 13-feb 2,26% 25,38% 2,23% 26,57%. 14-feb 2,26% 27,63% 2,23% 28,80%. 15-feb 2,36% 30,00% 2,33% 31,13%. 16-feb 2,36% 32,36% 2,33% 33,47%. 17-feb 2,36% 34,73% 2,28% 35,75%. 20-feb 2,36% 41,82% 2,28% 42,61%. 21-feb 2,36% 44,18% 2,35% 44,96%. 24-feb 2,42% 51,38% 2,41% 52,13%. 25-feb 2,42% 53,80% 2,41% 54,53%. 28-feb 2,42% 61,06% 2,41% 61,76%. 3-mar 2,42% 68,32% 2,50% 69,07%. 4-mar 2,42% 70,74% 2,34% 71,41%. 5-mar 2,42% 73,16% 4,74% 76,16%. 8-mar 3,61% 84,14% 3,52% 86,94%. 9-mar 3,77% 87,91% 0,00% 86,94%. 12-mar 1,56% 92,65% 0,00% 86,94%. 13-mar 1,41% 94,05% 0,00% 86,94%. 14-mar 1,41% 95,46% 0,00% 86,94%. 15-mar 1,41% 96,87% 0,00% 86,94%. 16-mar 1,38% 98,25% 0,00% 86,94%. 19-mar 0,12% 99,17% 0,00% 86,94%. 120,00%. 100,00%. 86,94% 80,00%. Planificado. 60,00%. Ejecutado 40,00%. 20,00%. 0,00% 11-ene.. 18-ene.. 25-ene.. 1-feb.. 8-feb.. 15-feb.. 22-feb.. 1-mar.. 8-mar.. 15-mar.. 22-mar.. AVANCE ACUMULADO DE EJECUCION ACTIVIDADES DE CAMPO PROGRAMADA: 86,94 %. Fuente: Ingesuelos De Colombia Ltda.. Ahora, conociendo el proyecto del cual se está socializando en la empresa, más los informes diarios que se hacen en las reuniones, se analiza cada informe de cada proyecto realizando las correcciones respectivas. Posteriormente, se observa si la información escrita en los informes era la correcta y la adecuada, especificando que: En el informe de “introducción” se diera una breve presentación de lo que se va a hacer en el proyecto, el nombre del mismo, quienes lo van a realizar y la ubicación.. 38.

(39) Cumpliendo con la revisión del primer informe, sigue el informe de “generalidades”, con este se verifica si la locación esta donde fue previamente visitado y localizado, más alguna información básica del lugar (municipio). En el informe de “metodología”, se especifica algunas labores que se realizan, ya sea en campo o en oficina; es decir, que en campo se realiza una inspección geotécnica del lugar y los estudios de refracción sísmica y para las labores de oficina se habla del procesamiento de datos, un esquema general de la locación y el diseño de obras de locación. Cuando el proyecto es de gran magnitud, se maneja el informe llamado “topografía”, dándole lugar al reconocimiento que hacen mientras se está haciendo un levantamiento topográfico, hablando de algunas generalidades, locación, organización, alcance, personal de campo y el trabajo que estos realizan al llegar y al realizarlo en el tiempo programado y establecido. Pasando ahora al informe de “geotecnia” y siendo este uno de los más relevantes, se especifica una breve introducción del informe, algunos objetivos y alcances del estudio, algunos criterios de investigación geotécnicos, dando paso a los apiques y sondeos que se realizan en cada uno de los proyectos, sus perfiles estratigráficos y si las hay, algunos resultados del estudio de refracción sísmica como lo es la capacidad de soporte, sus debidas conclusiones y recomendaciones de parte del ingeniero geotecnista. Para apoyar en la revisión del informe de “refracción sísmica”, se tenía que tener claro que línea es y que en cada una se habla de los datos generales, sus trazas, un análisis espectral, sus curvas de dispersión, la inversión y resultados. Con este informe solo se verifica que la cantidad de estudios que se hicieron en la refracción sísmica aparezcan, sin omitir ninguna información. Con el informe de “Diseño geométrico y obras civiles”, se relacionaba la información proporcionada por el ingeniero diseñador con la información que se encontraba en el informe, dando una breve introducción, un breve estudio del diseño de la vía de acceso, algunas características de la vía, las especificaciones del diseño geométrico, el diseño en planta y en perfil del eje de la vía, el diseño transversal, el propio diseño de la locación, el resto de los diseños y las conclusiones y recomendaciones del ingeniero diseñador. Por último, se encuentra el informe de “Especificaciones Técnicas” y con la supervisión del ingeniero de apoyo, quien es el encargado de la realización del presupuesto, se genera una breve descripción de cada ítem que se encuentra en él, un alcance, una clasificación, el personal, los equipos, medición, unidad de pago, etc.. 39.

(40) Durante la práctica se manejó diferentes tipos de proyectos especificados anteriormente (ver numeral 8.1) y cumpliendo con las fases de identificar, revisar, solicitar y modificar, se encontró: Para el proyecto de “PAD SUR”, en el informe de “Generalidades”, en la locación del proyecto, faltaba cierta información básica del municipio más la zona del proyecto. Siendo reemplazada (ver ilustración 3) y actualizada. En el informe de “Geotecnia”, se solicitó la información exacta de la cantidad de sondeos y apiques que se hicieron, ya que lo que se encontraba escrito no era lo correcto, adicionando la especificación del lugar donde se hicieron los sondeos. Asimismo, se anexo los perfiles estratigráficos proporcionados por el ingeniero geotecnista como, por ejemplo:. Ilustración 12 Perfil estratigráfico PAD SUR. Fuente: Ingesuelos De Colombia Ltda. 40.

(41) A criterio del organizador del informe (pasante), este puede añadir su propio diseño en relación a los apiques. Como, por ejemplo:. Ilustración 13 Apique 2 PAD SUR. Fuente: Ingesuelos De Colombia Ltda.. En los demás informes, no se encontró información ajena a la del proyecto y por ende se adjuntó toda la información y se envió para su revisión final.. El proyecto de “PAD CENTRAL” es similar al proyecto anterior debido a que se encuentra en el mismo municipio, verificando la información se encontró que: En el informe de “Generalidades” en la locación del proyecto, se encontró una información muy semejante al proyecto “PAD SUR” incluyendo la ubicación del proyecto el cual no era. Se reemplazó por la locación exacta (ver ilustración 2) y se actualizo. En el informe de “Geotecnia”, se encontró que la información suministrada por el ingeniero Geotecnista no coincidía con la información que se encontraba en el informe. Una vez verificado, se organizó los datos para ingresarlos en orden, satisfaciendo el número de apiques y sondeos que se hicieron en este. En cuanto a los sondeos, se especificó cuantos eran, los perfiles estratigráficos y las definiciones de cada uno de estos, e igual que en el anterior se añadieron y se incorporó la descripción grafica de los apiques como, por ejemplo: 41.

(42) Ilustración 14 Perfil estratigráfico PAD CENTRAL. Fuente: Ingesuelos De Colombia Ltda.. 42.

(43) Ilustración 15 Apique PAD CENTRAL. Fuente: Ingesuelos De Colombia Ltda.. Con la revisión de los otros informes y siendo similares los dos proyectos (PAD SUR y PAD CENTRAL), se realizó sus modificaciones. Diferenciando las longitudes que tiene uno del otro y finalmente se adjuntó toda la información del proyecto para su revisión final.. Con el proyecto de “Totumillo”, se comprobó que cierta información escrita en los informes no era y que durante la revisión se encontró:. En el informe de “Generalidades”, en la localización general, en la localización del proyecto no se encontraba la ilustración exacta de la zona del proyecto, siendo este reemplazado (ver ilustración 4) y actualizada toda la información respecto al lugar donde se realizó el proyecto (municipio).. En el informe de “Geotecnia”, se observó que faltaba la descripción de los sondeos y la cantidad de los mimos. Se anexo y se describió las zonas en donde fueron realizado los estudios. En cuanto a los apiques, se le agrego la descripción tanto grafica como escrita y un ejemplo de los resultados fue: (ver ilustración 16 y 17). 43.

(44) Con el resto de información analizado en los informes, se determinó que no había que realizar ningún cambio o mejora. Finalmente se adjuntó para ser enviado hacia su revisión final.. Ilustración 16 Perfil estratigráfico Totumillo. Fuente: Ingesuelos De Colombia Ltda. 44.

(45) Ilustración 17 Apique Totumillo. Fuente: Ingesuelos De Colombia Ltda. Luego, está el proyecto “chilanguita”. Este no siendo un proyecto tan grande como sus predecesoras, se tenía que analizar con más precaución la información debido a que se implementó una mejora en el trabajo de campo el cual era: “levantamiento de terreno con drone”. Continuando con la misma metodología, se realizó los informes y a su vez, se hizo la respectiva revisión de los mismos, encontrando: En el informe de “Generalidades” se analizó que, en la locación del proyecto, faltaba información ya que solo se encontraba la descripción del lugar (municipio). Se realizó las respectivas correcciones, anexando la ubicación (véase ilustración 5 y 6) y actualizando la información restante. En el informe de “Topografía”, se realizaron las respectivas correcciones, ya que el levantamiento del terreno y reconocimiento del mismo se realizó con la nueva implementación del DRONE, con una mayor precisión con los datos, una imagen más clara del sitio, mayor eficacia en la entrega de los datos y conclusiones más precisas del topógrafo responsable del proyecto. Con el informe de “geotecnia”, se analizó los datos suministrados por el ingeniero geotecnista. Se anexo la descripción de los sondeos y de los apiques, la descripción de los estudios, el registro fotográfico y las conclusiones y recomendaciones como, por ejemplo:. 45.

(46) Ilustración 18 Apique Proyecto Chilanguita. Fuente: Ingesuelos De Colombia Ltda.. Con los demás informes del proyecto, se anexo la información suministrada y se modificaron algunos datos, dando por finalizado y entregado para su revisión final.. Como proyecto final durante la estancia en la empresa, fue el proyecto “Colibrí”. Siendo este, uno de los proyectos más grandes manejado durante la estadía y con más revisiones. Pero al igual que en los anteriores, una vez realizado los informes, se iba efectuando sus respectivas correcciones. Encontrando:. En el informe de “Generalidades”, se encontró que se omitió parte de la información de la localización del proyecto tanto en la ilustración como en la ubicación de cada una de las locaciones que se realizaron. Se corrigió la ubicación (ver ilustración 7 y 8), pero además se anexo una tabla de coordenadas de las locaciones.. 46.

(47) Tabla 5 Tabla de puntos Proyecto "Colibrí" No. Punto 1 2 3 4. CUADRO DE CONSTRUCCIÓN DE PUNTOS NORTE ESTE Cota 553705.577 699303.06 274.709 553580.535 699026.956 275.417 554755.103 697534.694 278.71 553662.142 698678.800 276.21. 5. 553754.361. 698535.365. 281.36. 6 7 8 9 10 11. 557130.975 556209.443 555396.064 553987.368 557047.607 555324.454. 693438.190 694748.918 696849.36 698369.962 693565.579 696920.120. 323.716 290.884 280.298 276.36 328.358 273.502. Descripción Locación 1 Locación 2 Locación 3 Área Multipropósito 1 Área Multipropósito 2 Zodme 1 Zodme 2 Zodme 3 Zodme 4 Cargadero Quebrada acabecita. Fuente: Ingesuelos De Colombia Ltda. En el informe de “Topografía” se analizó la información suministrada por el topógrafo y se anexo la descripción de las locaciones, ya que se había omitido esta información incluyendo unas imágenes ilustrativas del terreno como la siguiente:. Ilustración 19 Panorámica Locación Colibrí. Fuente: Ingesuelos De Colombia Ltda.. Además, se adiciono unas breves descripciones acerca del trabajo de campo que se realizaba y su debido registro fotográfico.. 47.

(48) Con el informe de “Geotecnia” se analizó no solo la información que suministro el ingeniero Geotecnista, si no que toco interpretar algunos estudios realizados, como lo son los estudios de refracción sísmica como la capacidad de soporte del terreno (ver ilustración 20). También se observó y se organizó los sondeos a medida que iban llegando, ya que este no se encontraba en orden (ver ilustración 21). Además, se anexo la descripción escrita y la ilustración de los apiques realizados en el terreno (ver ilustración 22). Verificando también que las tablas de resumen aparecieran para facilitar la legibilidad del informe, los cuadros de anexos, los registros fotográficos, las conclusiones y recomendaciones a criterios del ingeniero (ver ilustración 23).. Ilustración 20 Capacidad de Soporte Proyecto Colibrí Carga admisible en función de los ensayos SPT y roturas a compresión simple en suelos. Densidad, g h: Profundidad de desplante bajo la superficie, D: Factor de seguridad, F: Profundidad nivel freático bajo la superficie, Dw: Arena fina bajo el nivel freático SI (s) o NO (n):. NOTA Sondeo 60 60 60. Valores: C, G Cohesivo/Granular. g c c. 3 1.70 gr/cm 1.50 m 3. Cohesivo y granular Cohesivo Granular. s. Profundidad (m). Valores: SPT, MRG, MP. Tipo ensayo Inicio spt 0.50 spt 1.00 spt 2.00. Fin 1.00 1.50 2.50. Carga admisible en cohesivos (kg/cm2) Relación largo / ancho. 2 N30 SPT Qu (kg/cm ). 1 4 24. 0.75 1.25 2.25. 1. 2. 50. 0.74 3.15. 0.70 2.91. 0.66 2.67. Carga admisible en granulares (kg/cm2) Ancho de la cimentación (m) <= 1,30 0.13. 1.00. Fuente: Ingesuelos De Colombia Ltda.. 48. 1.50 0.12. 2.00 0.11. 2.50 0.10. Corrección por nivel freático (Cw) 1.00 1.00 1.00. Módulo de deformación. 5.50 0.09. E (kg/cm2) 8 27 163. 66.21. 1.00.

(49) Ilustración 21 Perfil Estratigráfico Proyecto Colibrí. Fuente: Ingesuelos De Colombia Ltda.. 49.

(50) Ilustración 22 Apique Proyecto Colibrí. Fuente: Ingesuelos De Colombia Ltda.. Ilustración 23 Cuadro Resumen Proyecto Colibrí. Fuente: Ingesuelos De Colombia Ltda. 50.

(51) En el informe de “Diseño geométrico y obras civiles” se rectificó toda información suministrada por el ingeniero diseñador (longitud del proyecto, metodología, radio de curva, pendiente, ancho de la vía, espesor del terraplén, velocidad de diseño, peralte máximo, etc.) con la información que se encontraba en el informe, además, se anexaron los diseños realizados en el software “AutoCAD”. Modificando la información pertinente de este y agregando una tabla resumen donde se especifica datos acerca de los diseños hidráulicos e hidrológicos necesarios para la realización del proyecto.. Ilustración 24 Perfil longitudinal de la vía Proyecto Colibrí. Fuente: Ingesuelos De Colombia Ltda.. 51.

(52) Ilustración 25 Radio Curvatura Proyecto Colibrí. Fuente: Ingesuelos De Colombia Ltda.. Para el resto de los informes, se revisaron bajo la supervisión del ingeniero de Apoyo, verificando que no se encontró información que fuera ajena a la del proyecto, dando el aval para enviarlo a su revisión final.. 52.

(53) 10. CONCLUSIONES. Se cumplió con el tiempo establecido para la entrega de los informes de los proyectos asignados.. Se brindó acompañamiento técnico para la realización de los informes de los proyectos.. Se planteó una mejor forma para la entrega de los informes de avances de actividades que se realizan en la empresa, satisfaciendo cada interrogante que surge a medida que se iba exponiendo.. De acuerdo al tiempo estipulado en el software Project, en el cual se tiene programado el cronograma de tareas del proyecto, se mejoró los tiempos de entrega ya que se iba avanzando más de lo acordado.. Se encontró una forma más efectiva en la interpretación de los datos resultantes de los estudios realizados en los proyectos para darle respuesta a las preguntas realizadas por los ingenieros de apoyo.. En asesoría con los ingenieros, se expandió más el conocimiento en cuanto al campo laboral y para ser más específico en el manejo del software que se utilizan en la empresa para darle eficacia a la entrega de los informes. En cuanto a la “Geotecnia”, se llegó a interpretar con una buena aceptación los resultados de los estudios que se realizaron. Además, se logró satisfacer al ingeniero geotecnista con la organización de los datos y la entrega final del informe.. 53.

(54) 11. RECOMENDACIONES. Que haya más manejo de software en la universidad, ya que, al enfrentarse a la vida laboral, se encuentra con muchas falencias y por ende no rinde igual que cuando se es bien preparado.. Tener más ingenieros a su disposición en cualquier rama, ya sea en la línea de aguas, línea de estructuras, línea de suelos. Debido a que cuando se encuentra en campo, los interrogantes que surgen son demasiados y casi no se encuentra a su disposición ingenieros docentes que respondan a sus inquietudes.. Que haya más oportunidades generadas por la universidad para realizar las prácticas o pasantías en empresas que no solo sean emprendedoras, sino que también sean a fines de la carrera.. 54.

(55) 12. BIBLIOGRAFIA. . https://www.monografias.com/trabajos98/analisis-granulometricomecanico/analisis-granulometrico-mecanico.shtml. . https://dfngw79elwra.cloudfront.net/v2-icc-pucvcl/geotecnia/03_docencia/02_laboratorio/manual_laboratorio/humedad.pdf. . http://www.globalmediterranea.es/levantamientos-topograficos-mediantedron/. 55.

(56) ANEXOS. Ilustración 26 Clasificación de suelos. Fuente: Ingeniero Juan Carlos (Ingesuelos de Colombia Ltda.). 56.

(57) Ilustración 27 Nombre Grupo de Suelos. Fuente: Ingeniero Juan Carlos (Ingesuelos de Colombia Ltda.). 57.

(58) Ilustración 28 Cronograma Project. Fuente: Ricardo Andrés Sierra (Ingesuelos de Colombia Ltda.). 58.
