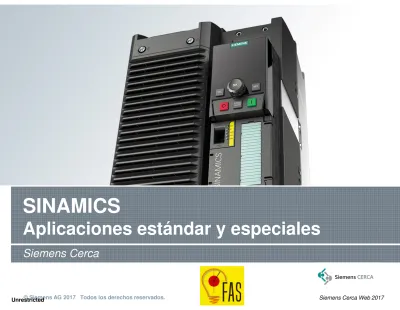

SINAMICS Aplicaciones estándar y especiales

SINAMICS

Aplicaciones estándar y especiales

Siemens Cerca

SINAMICS V20

PRINCIPIOS BÁSICOS DE FUNCIONAMIENTO 1 - MOTOR ASINCRÓNICO

2.- VARIADOR DE VELOCIDAD

Estructura de un motor asincrónico

Estator Rotor

Slots para las bobinas

Bobinas

Corazón de rotor laminado: acero de hoja aislado el uno contra el otro y...

Diagrama que representa las tres fases de las bobinas.

U

Fuerza de Lorentz

Corriente 1 Fuerza F

Campo magnético I

N

Dirección de la corriente

Dirección del campo magnético

Efecto de la fuerza

Diagrama espacial 90 °

90 ° 90 °

La fuerza actua entre el conductor por donde fluye la corriente y el campo magnético.

Flujo de la corriente

en un campo magnético Motor de inducción:

Estator bobinado

Rotor con barras

cortocircuitadas

La corriente sale del plano La corriente entra al plano

I N

Electroimán

Electroimán

U -W

W

-V I N V

Primer componente del generador de potencia Secuencia de fase

U V W

U -W

-V V

I

N

U -W

-V V

I

N

U -W

-V I N V

Corriente I

Corriente trifásica generada t por el campo magnético

rotante en el motor.

M _N : Par de giro nominal M _m : Par motor

M _L : Par resistente M _b : Par de aceleración M _A : Par de arranque M _K : Par máximo

M _S: Par mínimo

n _N: Velocidad nominal n _S : Velocidad sincrónica

Par de giro del motor - Característica

Curva par motor –Velocidad de un motor de inducción

1.0 2.0

2.5

0 0.2 0.4 0.6 0.8

Flujo constante

1.2 1.4 1.6 1.8 2.0

Debilitamiento del campo Par máximo

Par nominal Marr = 2 a 2.3 Mn

Marr = 2 a 2.5 Mn

Mn

M = K x Flujo x Iw

Flujo = K x U/F

Operación con convertidor

2

1 n M

∼

Flujo constante Debilitamiento de campo

n M

1

∼

T

n T

n

Operación sobre la red

T

T

T

n Punto de

Trabajo

n

∆ n (slip)

Característica de red y el convertidor

Curva Par-Velocidad con Variador

T

n M

n

n

M

n

n

ⁿ

M

M M

Aceleración u operación continua

Arranque

Operación con un amplio rango de velocidades

T T

Principio de funcionamiento

T

Inversor

Motor Asincrónico

Circuito Intermedio:

Banco de capacitores Aprox. 1.35 · 400V = 540V Red de alimentación:

Ej: 3 AC, 400V

Frecuencia y tensión variable

Rectificador Circuito Int.

Corriente de salida senoidal

= Tensión a la salida del convertidor

= Valor de tensión Fase U

Fase V

Fase W

t

t

Tensión de salida

La familia de variadores SINAMICS

Convenientes para cualquier aplicación

La familia de variadores SINAMICS

Low-voltage products

La familia de variadores SINAMICS

Convenientes para cualquier aplicación

SINAMICS V20

Soluciones para Control de Movimiento

V20

SINAMICS V20

Placement Inside the Applications

SINAMICS V20

Características generales

Rango de potencia: 0.12 kW – 30.0kW Rango de tensión: 1AC 230V / 3AC 400V Modo de control: V/f ， V2/f ， FCC

Fácil de instalar

Montaje en la pared y Push-through

Protocolos de comunicación USS y MODBUS RTU integradas

Chopper de freno incorporado desde 7.5kW

Fácil de usar

Carga de parámetros sin necesidad de alimentación de red

Macros de configuración para una rápida puesta en servicio

“Keep running mode” para funcionamiento en redes inestables

Acceso al Bus de CC para aplicaciones con energias renovables (Solar).

Fácil de ahorar energía

Modo de control ECO para reducción automática de flujo, U/f, U2/f

Modo Hibernation que reduce el consumo de energía

SINAMICS V20

El variador de velocidad flexible, para aplicaciones

básicas

SINAMICS V20

Características generales

Diagrama de cableado Entradas/Salidas

 2 Entradas analógicas

 1 Salida analógica

 4 Entradas digitales

 2 Salidas digitales

Comunicación .

 Interface de comunicación USS y MODBUS RTU integrada.

 La consigna de velocidad (Setpoint) puede especificarse desde la entrada analógica.

 Macros de comunicación integrados.

 El sistema de automatización puede ser convenientemente Fácil de conectar

 Concepto “Cage clamp” .

 No se requiere

herramienta de montaje.

 Los terminales se

encuentran rotulados.

SINAMICS V20 Dimensiones

Frame size Width [mm] Height [mm] Depth [mm]

Weight**

[kg]

W1 W2 H1 H2 H3 D

FSAA 58 68 – 132 142 107,8 0,7

FSAB 58 68 – 132 142 127,8 0,9

FSA 79 90 166 140 150 145,5 1,05

FSB 127 140 160 135 – 164,5 1,8

FSC 170 184 182 140 – 169 2,6

FSD 223 240 206,5 166 – 172,5 4,3

FSE 228 245 264,5 206 – 209 6,6

** with integrated line filter

FSAA FSAB FSA FSB FSC FSD FSE

SINAMICS V20 Accesorios

V20 BOP

(Basic Operator Panel) Braking resistor,,

large (FSD)

Braking module

(FSA, FSB, FSC) Line

reactor

Line filter

Output reactor

Parameter loader

BOP (Basic Operator Panel) interface

SD/MMC Memory card

Shield connection kit

Braking resistor, small

(FSA, FSB, FSC)

Amplias opciones…

Filtros

Frenado

Fácil de usar

External BOP has a new design

SINAMICS V20 BOP extension for all frame size

• IP55 protection level to mount outside of cabinet

• Exactly same operating behavior and display as integrated one

• Standard Ethernet cable connection with lower cost

• New external BOP can be used for all frame size V20

Intuitive navigation with wheel control

Drive can easily be operated from outside the cabinet

Simple Installation on cabinet door

RJ45

RJ45

Reverse control is available to external BOP

RJ45 connector

compatible to

standard Ethernet

cable

SINAMICS V20

Cargador de parámetros

Se utiliza para cargar y descargar una determinada configuración a una

tarjeta de memoria SD/MMC

Para cargar y descargar parámetros, se puede alimentar el convertidor de varias formas:

 Alimentación de red.

 Alimentación desde las pilas integradas. Para encender el convertidor, pulse el botón de alimentación del

parametrizador.

SINAMICS V20 Accesorios

Resistencia de freno Filtro de lÍnea

Bobina de salida Bobina de entrada

 Protección contra sobretensiones

 Disminución del THD-I

 Para todos los tamaños (FSA, FSB, FSC, FSD)

 Para instalaciones conformes a la EMC

 Disminuye el dV/dt

 Aumenta las distancias de cable entre motor y variador

 Disipa la energía regenerativa en forma de calor.

 Para todos los tamaños (FSA,

FSB, FSC y FSD)

SINAMICS V20 Accesorios

Ventiladores de reemplazo Memory card

 FSA, FSB, FSC y FSD

Módulo de frenado

 Acorta el tiempo de desaceleración

 Disponible para 1 AC 230 V y 3 AC 400 V

 Ciclo de carga ajustable entre 5 % a 100 %

 Los tamaños FSD tienen módulo de freno

 MMC ó SIMATIC SD Memory

card

SINAMICS V20

Características generales

SINAMICS V20 - 1AC 230V

Sin filtro CEM, con panel integrado

100365754 Variador de Velocidad V20 - 1AC 230V, 0.12kW / 0.16HP, Iout: 0.9A (nuevo tamaño compacto FSAA) 6SL3210-5BB11-2UV1 100365755 Variador de Velocidad V20 - 1AC 230V, 0.25kW / 0.33HP, Iout: 1.7A (nuevo tamaño compacto FSAA) 6SL3210-5BB12-5UV1 100365756 Variador de Velocidad V20 - 1AC 230V, 0.37kW / 0.50HP, Iout: 2.3A (nuevo tamaño compacto FSAA) 6SL3210-5BB13-7UV1 100365871 Variador de Velocidad V20 - 1AC 230V, 0.55kW / 0.75HP, Iout: 3.2A (nuevo tamaño compacto FSAB) 6SL3210-5BB15-5UV1 100371062 Variador de Velocidad V20 - 1AC 230V, 0.75kW / 1.00HP, Iout: : 4.2A (nuevo tamaño compacto FSAB) 6SL3210-5BB17-5UV1 100254295 Variador de Velocidad V20 - 1AC 230V, 1.10kW / 1.50HP, Iout: 6.0A 6SL3210-5BB21-1UV0 100254296 Variador de Velocidad V20 - 1AC 230V, 1.50kW / 2.00HP, Iout: 7.8A 6SL3210-5BB21-5UV0 100254297 Variador de Velocidad V20 - 1AC 230V, 2.20kW / 3.00HP, Iout: 11,0A 6SL3210-5BB22-2UV0 100254298 Variador de Velocidad V20 - 1AC 230V, 3.00kW / 4.00HP, Iout: 13,6A 6SL3210-5BB23-0UV0

Con filtro CEM Clase A incorporado, con panel integrado

Variador de Velocidad V20 - 1AC 230V, 0.12kW / 0.16HP, Iout: 0.9A, con filtro integrado, FSAA 6SL3210-5BB11-2BV1 Variador de Velocidad V20 - 1AC 230V, 0.25kW / 0.33HP, Iout: 1.7A, con filtro integrado, FSAA 6SL3210-5BB12-5BV1 100385403 Variador de Velocidad V20 - 1AC 230V, 0.37kW / 0.50HP, Iout: 2.3A, con filtro integrado, FSAA 6SL3210-5BB13-7BV1 Variador de Velocidad V20 - 1AC 230V, 0.55kW / 0.75HP, Iout: 3.2A, con filtro integrado 6SL3210-5BB15-5BV1 100385405 Variador de Velocidad V20 - 1AC 230V, 0.75kW / 1.00HP, Iout: : 4.2A con filtro integrado 6SL3210-5BB17-5BV1 Variador de Velocidad V20 - 1AC 230V, 1.10kW / 1.50HP, Iout: 6.0A, con filtro integrado 6SL3210-5BB21-1AV0 100359293 Variador de Velocidad V20 - 1AC 230V, 1.50kW / 2.00HP, Iout: 7.8A, con filtro integrado 6SL3210-5BB21-5AV0 Variador de Velocidad V20 - 1AC 230V, 2.20kW / 3.00HP, Iout: 11,0A, con filtro integrado 6SL3210-5BB22-2AV0 Variador de Velocidad V20 - 1AC 230V, 3.00kW / 4.00HP, Iout: 13,6A, con filtro integrado 6SL3210-5BB23-0AV0 Iout = Corriente asignada de salida del variador hacia el motor.

SINAMICS V20

Características generales

SINAMICS V20 - 3AC 400V

Sin filtro CEM, con panel integrado

100254278 Variador de Velocidad V20 - 3AC 400V, 0.37kW / 0.50HP, Iout: 1.3A 6SL3210-5BE13-7UV0 100254279 Variador de Velocidad V20 - 3AC 400V, 0.55kW / 0.75HP, Iout: 1.7A 6SL3210-5BE15-5UV0 100254280 Variador de Velocidad V20 - 3AC 400V, 0.75kW / 1.00HP, Iout: 2.2A 6SL3210-5BE17-5UV0 100254281 Variador de Velocidad V20 - 3AC 400V, 1.10kW / 1.50HP, Iout: 3.1A 6SL3210-5BE21-1UV0 100254282 Variador de Velocidad V20 - 3AC 400V, 1.50kW / 2.00HP, Iout: 4.1A 6SL3210-5BE21-5UV0 100254283 Variador de Velocidad V20 - 3AC 400V, 2.20kW / 3.00HP, Iout: 5,6A 6SL3210-5BE22-2UV0 100254284 Variador de Velocidad V20 - 3AC 400V, 3.00kW / 4.00HP, Iout: 7,3A 6SL3210-5BE23-0UV0 100254285 Variador de Velocidad V20 - 3AC 400V, 4.00kW / 5.50HP, Iout: 8.8A 6SL3210-5BE24-0UV0 100254286 Variador de Velocidad V20 - 3AC 400V, 5.50kW / 7.50HP, Iout: 12.5A 6SL3210-5BE25-5UV0 100254287 Variador de Velocidad V20 - 3AC 400V, 7.50kW / 10.0HP, Iout: 16,5A 6SL3210-5BE27-5UV0 100254288 Variador de Velocidad V20 - 3AC 400V, 11.0kW / 15.0HP, Iout: 25A 6SL3210-5BE31-1UV0 100254289 Variador de Velocidad V20 - 3AC 400V, 15.0kW / 20.0HP, Iout: 31A 6SL3210-5BE31-5UV0 100330088 Variador de Velocidad V20 - 3AC 400V, 18.5kW / 25.0HP, Iout: 38A 6SL3210-5BE31-8UV0 100330340 Variador de Velocidad V20 - 3AC 400V, 22.0kW / 30.0HP, Iout: 45A 6SL3210-5BE32-2UV0

Con filtro CEM Clase A incorporado, con panel integrado

100259213 Variador de Velocidad V20 - 3AC 400V, 0.37kW / 0.50HP, Iout: 1.3A, con filtro 6SL3210-5BE13-7CV0 100259214 Variador de Velocidad V20 - 3AC 400V, 0.55kW / 0.75HP, Iout: 1.7A, con filtro 6SL3210-5BE15-5CV0 100259215 Variador de Velocidad V20 - 3AC 400V, 0.75kW / 1.00HP, Iout: 2.2A, con filtro 6SL3210-5BE17-5CV0 100259216 Variador de Velocidad V20 - 3AC 400V, 1.10kW / 1.50HP, Iout: 3.10A, con filtro 6SL3210-5BE21-1CV0 100259217 Variador de Velocidad V20 - 3AC 400V, 1.50kW / 2.00HP, Iout: 4.10A, con filtro 6SL3210-5BE21-5CV0 100259218 Variador de Velocidad V20 - 3AC 400V, 2.20kW / 3.00HP, Iout: 5,6A, con filtro 6SL3210-5BE22-2CV0 100259219 Variador de Velocidad V20 - 3AC 400V, 3.00kW / 4.00HP, Iout: 7,3A, con filtro 6SL3210-5BE23-0CV0 100259320 Variador de Velocidad V20 - 3AC 400V, 4.00kW / 5.50HP, Iout: 8.8A, con filtro 6SL3210-5BE24-0CV0 100259321 Variador de Velocidad V20 - 3AC 400V, 5.50kW / 7.50HP, Iout: 12.5A, con filtro 6SL3210-5BE25-5CV0 100259322 Variador de Velocidad V20 - 3AC 400V, 7.50kW / 10.0HP, Iout: 16,5A, con filtro 6SL3210-5BE27-5CV0 100259323 Variador de Velocidad V20 - 3AC 400V, 11.0kW / 15.0HP, Iout: 25.0A, con filtro 6SL3210-5BE31-1CV0 100259324 Variador de Velocidad V20 - 3AC 400V, 15.0kW / 20.0HP, Iout: 31,0A, con filtro 6SL3210-5BE31-5CV0 100330084 Variador de Velocidad V20 - 3AC 400V, 18.5kW / 25.0HP, Iout: 38,0A, confiltro 6SL3210-5BE31-8CV0 100330089 Variador de Velocidad V20 - 3AC 400V, 22.0kW / 30.0HP, Iout: 45,0A, confiltro 6SL3210-5BE32-2CV0

SINAMICS V20

Características generales

Accesorios Sinamics V20 Bobina de entrada SINAMICS V20

100022885 Bobina de entrada, MM420/440, V20, PM340 - 1AC230V, 0,12kw a 0,25kW, FS AA 6SE6400-3CC00-4AB3 100022892 Bobina de entrada, MM420/440, V20, PM340 - 1AC230V, 0,37kw a 0,75kW, FSAA/FSAB 6SE6400-3CC01-0AB3 100024678 Bobina de entrada, MM420/440, V20 - 1AC230V, 1,10kw a 2,20kW, FS B y FS C 6SE6400-3CC02-6BB3

100044387 Bobina de entrada, MM420/440, V20 - 1AC230V, 3,00kW, FS C 6SE6400-3CC03-5CB3

100179975 Bobina de entrada, V20, G120C - 3AC400V, 0,37kw a 1,10kW, FS A 6SL3203-0CE13-2AA0

100179977 Bobina de entrada, V20, G120C - 3AC400V, 1,50kw a 4,00kW, FS A y FS B 6SL3203-0CE21-0AA0

100179979 Bobina de entrada, V20, G120C - 3AC400V, 5,50kW a 7,50kW, FS C 6SL3203-0CE21-8AA0

100179981 Bobina de entrada, V20, G120C - 3AC400V, 11,0kw a 15,0kW, FS D 6SL3203-0CE23-8AA0

100022630 Bobina de entrada, V20, PM240-2, PM340 - 3AC400V, 22kw, FS E 6SL3203-0CJ24-5AA0

100022675 Bobina de entrada, V20, PM240-2, PM340 - 3AC400V, 30kW, FS E 6SL3203-0CD25-3AA0

Bobina de salida SINAMICS V20

100023279 Bobina de salida, MM420/440, V20 - 1AC230V, 0,12kw a 0,75kW, FSAA-FSAB 6SE6400-3TC00-4AD3

100024680 Bobina de salida, V20 - 1AC230V, 1,10kW a 2,20kW, FS B y FS C 6SE6400-3TC01-0BD3

100024681 Bobina de salida, V20 - 1AC230V, 3,00kW, FS C 6SE6400-3TC03-2CD3

100280525 Bobina de salida, V20, G120C - 3AC400V, 0,37kw a 1,50kW, FS A 6SL3202-0AE16-1CA0

100280526 Bobina de salida, V20, G120C - 3AC400V, 2,2kw a 3,0kW, FS A / FS B 6SL3202-0AE18-8CA0 100279507 Bobina de salida, V20, G120C - 3AC400V, 4,0kw a 5,5kW, FS B / FS C 6SL3202-0AE21-8CA0

100280527 Bobina de salida, V20, G120C - 3AC400V, 7,5kw a 15,0kW, FS D 6SL3202-0AE23-8CA0

100024409 Bobina de salida, V20, PM240-2, PM340 - 3AC400V, 22kw a 30kW, FS E 6SE6400-3TC05-4DD0

Resistencia de frenado SINAMICS V20

100259962 Módulo de frenado V20 - 1AC 230V 8A, 3AC 400V 7A (requerido solo para V20 tamaños FSAA a FSC) 6SL3201-2AD20-8VA0

100024593 Resistencia de freno, V20 - 1AC230V, 0,12kw a 0,75kW, FS A 6SE6400-4BC05-0AA0

100024594 Resistencia de freno, V20 - 1AC230V, 1,10kw a 2,20kW, FS B y FS C 6SE6400-4BC11-2BA0

100059651 Resistencia de freno, V20 - 1AC230V, 3,00kW, FS C 6SE6400-4BC12-5CA0

100179967 Resistencia de freno, V20, G120C - 3AC400V, 0,37kw a 1,50kW, FS A 6SL3201-0BE14-3AA0

100179969 Resistencia de freno, V20, G120C - 3AC400V, 2,20kw a 4,00kW, FS A y FS B 6SL3201-0BE21-0AA0 100179971 Resistencia de freno, V20, G120C - 3AC400V, 5,50kw a 7,5kW, FS C y FS D 6SL3201-0BE21-8AA0

100179973 Resistencia de freno, V20, G120C - 3AC400V, 11,0kW a 15,0kW, FS D 6SL3201-0BE23-8AA0

100024598 Resistencia de freno, V20, PM240-2, PM340 - 3AC400V, 18,5kW a 22,0kW, FS E 6SE6400-4BD21-2DA0

Easy to install

Flexibility and easy integration in existing system.

Facil Instalación

Montaje Side-by-side, push-through and pared.

Diseño Compacto e instalación flexible.

Comunicación

Modulo de Frenado

Possible to use dynamic braking to increase the braking performance. Simply connect the

braking resistor to the built-in braking module (>=7.5 kWh).

USS and Modbus RTU .

Facil integration en sistemas existentes.

Macros de Conexión

Easy to install (Details)

Easy to

install SINAMICS V20 Características Beneficios

Installation Diseño compacto, montaje lado a lado Instalación tanto para montaje en pared como para montaje a push-through

Funcionamiento sin necesidad de módulos adicionales.

• La instalación compacta permite el uso de gabinetes mas pequeños

• El montaje Push-through permite una mejora en la disipación de potencia

• BOP (Basic Operator Panel) integrado

Communication

El puerto de comunicación es accesible en los terminales.

El seteo de los parametros para la comunicación USS and MODBUS RTU están definida en el macro de conexión.

• Fácil integración en sistemas existentes

• Fácil integración en sistemas de automatización

• Fácil puesta en marcha.

Braking

module La energía cinemática puede disiparse en una resistencia de feenado con un ciclo de trabajo ajustable entre el 5 % y el 00 %.

• Mejora en la performance del frenado

• Los equipos con potencias superiores a

7.5 kW ( FSD) tienen el módulo de frenado

incorporado por lo que la resistencia de

frenado puede conectarse directamente.

Easy to use

Puesta en marcha basada en macros

Macros

Ajustes de puesta en marcha optimizado.

Clonación de parámetros

Robustness

Keep Running Mode

Muy util en el caso de conexión a lineas inestables.

Amplio rango de voltaje, diseño de refrigeración mejorado y PCB recubiertos aumentan la

robustez de la unidad.

Facil transferencia de parámetros de un inversor

a otro.

Easy to use (Details)

Easy to use SINAMICS V20 feature Customer benefit

Cloneción de parámetros

Los parámetros pueden ser transferidos fácilmente de una unidad a otra usando la interface para BOP con o sin alimentación

• Menor necesidad de soporte técnico

• Tiempos de puesta en marcha reducidos

• El equipo puede ser remitido al cliente con una parametrización dada.

Uso de Macros Macros de Aplicación y de conexión • Menores tiempos de entrenamiento y puesta en marcha

• Configuraciones integradas y optimizadas

• Conexionados simples y configuración rápida de parámetros

• Se evitan errores por parámetros erróneos Modo Keep

Running

La función provee alta productividad por la posibilidad de uso en redes inestables

• Operación estable en redes de alimentación inestables

• Se previenen interrupciones en lines de producción

Robustez Amplio rango de tensiones , mejoras en el diseño del sistema de refrigeración y mejoras en las placas de circuitos impresos.

• Operación confiable para lineas de :

• 1AC 200 V … 240 V (-10 % / +10 %)

• 3AC 380 V … 480 V (-15 % / +10 %)

• Operación hasta temperaturas de 60 °C

SINAMICS V20

Puesta en Marcha Básica

SINAMICS V20

Puesta en Marcha Básica

• Control total del motor a través del BOP

• Menú estructurado para una rápida puesta en marcha (Macros)

• El LED muestra el estado del convertidor

• Display gráfico que muestra valores, unidades e íconos de estado

• Distribución óptima de los botones de función

Auto/Manual/Jog Función

Arranque Parada

Subir

Inversión De giro Bajar Iconos de estado

Unidades

LED de estado

OK

SINAMICS V20

Puesta en Marcha Básica

Macros de Conexión ( Resumen) :

SINAMICS V20

Puesta en Marcha Básica

Macros de Conexión:

SINAMICS V20

Puesta en Marcha Básica

Macros de Conexión :

SINAMICS V20

Puesta en Marcha Básica

Macros de Conexión C002: ( Ejemplo)

SINAMICS V20

Puesta en Marcha Básica

Macros de Conexión C002: ( Ejemplo)

SINAMICS V20

Puesta en Marcha Básica

Macros de Aplicación :

Configuración de macros de aplicación

Al poner en marcha el convertidor, la configuración de las macros de aplicación se hace una única vez. Asegúrese de proceder de la siguiente manera antes de cambiar la

configuración de macros de aplicación a un valor diferente del último ajuste:

1. Haga un restablecimiento de los ajustes de fábrica (P0010 = 30, P0970 = 1).

2. Repita la puesta en marcha rápida y cambie la macro de aplicación.

Si no se realiza este procedimiento puede suceder que el convertidor acepte los ajustes de

los parámetros de las macros seleccionadas actualmente y las anteriores, lo que puede

provocar un funcionamiento indefinido e inexplicable.

SINAMICS V20

Puesta en Marcha Básica

Macros de Aplicación :

En este menú se definen determinadas aplicaciones comunes. Cada macro de aplicación proporciona un juego de ajustes de parámetros para una aplicación específica. Después de seleccionar una macro de aplicación, se aplican los ajustes correspondientes al convertidor para simplificar el proceso de puesta en marcha.

La macro de aplicación predeterminada es "AP000" para la macro de aplicación 0. Si

ninguna de las macros se ajusta a su aplicación, se puede seleccionar la que más se

acerque y hacer más cambios en los parámetros si así se desea.

SINAMICS V20

Puesta en Marcha Básica

Macros de Aplicación :

MACRO Descripción

AP000 Ajuste predeterminado de fábrica. No hace cambios en los parámetros.

AP010 Aplicaciones de bombas sencillas

AP020 Aplicaciones de ventiladores sencillas AP021 Aplicaciones de compresores

AP030 Aplicaciones de cintas transportadoras

SINAMICS V20

Puesta en Marcha Básica

Macros de Aplicación ( Ejemplo) :

Macro de aplicación AP010: Aplicaciones de bombas sencillas

Parámetro Descipcion Ajuste fábrica

Valor en esta

macro Observaciones

P1080[0] Frecuencia mínima 0 15 Convertidor funcionando a velocidad

inferior inhibido

P1300 Modo de regulación 0 7 U/f cuadrática

P1110

BI: Inhibición consigna de

frecuencia negativa 0 1 Rotación de bomba inversa inhibida

P1210 Reinicio automático 1 2 Confirmación de fallo en el encendido

P1120 Tiempo de aceleración 10 10

Tiempo de aceleración desde cero hasta la frecuencia máxima

P1121 Tiempo de deceleración 10 10

Tiempo de deceleración desde la

frecuencia máxima hasta cero

SINAMICS V20

Puesta en Marcha Básica

Macros de Aplicación ( Ejemplo) :

SINAMICS V20

WSP in standard web browser – Optional module

Simultaneous Web Extension

RJ45

ON OFF

RJ45

ON OFF

SINAMICS Web App in standard web browser

RJ45

ON OFF

Mobile

Touch Device

SINAMICS V20

Web server implementing - SINAMICS Services
