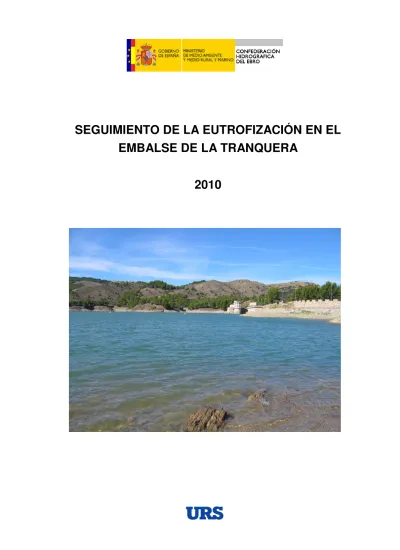

SEGUIMIENTO DE LA EUTROFIZACIÓN EN EL EMBALSE DE LA TRANQUERA
2010
United Research Services España, S.L.
c/ Urgell, 143, 4ª planta 08036 – Barcelona
SEGUIMIENTO DE LA EUTROFIZACIÓN EN EL EMBALSE DE LA TRANQUERA
Marzo, 2011
ÍNDICE
1. RESUMEN... 1
2. INTRODUCCIÓN Y OBJETIVOS... 3
3. PLAN DE TRABAJO ... 5
3.1. ESTACIONES DE MUESTREO ... 5
3.2. CAMPAÑAS ... 6
3.3. PARÁMETROS Y MÉTODOS... 6
3.3.1. Trabajos de campo... 6
3.3.2. Trabajos de laboratorio ... 8
4. RESULTADOS... 11
4.1. ASPECTOS HIDROLÓGICOS... 11
4.2. CARACTERÍSTICAS FISICOQUÍMICAS DEL AGUA ... 13
4.2.1. Temperatura del agua ... 14
4.2.2. Transparencia del agua ... 15
4.2.3. Mineralización ... 17
4.2.4. pH ... 18
4.2.5. Nutrientes ... 18
4.2.6. Metales ... 19
4.2.7. Condiciones de oxigenación ... 20
4.2.8. DQO ... 21
4.3. CARACTERÍSTICAS BIOLÓGICAS: ... 22
4.3.1. Clorofila-a... 22
4.3.2. Fitoplancton ... 22
4.3.3. Zooplancton... 25
5. EUTROFIZACIÓN... 27
5.1. ÍNDICE DEL ESTADO TRÓFICO DE CARLSON (TSI)... 27
5.2. MODELO DE VOLLENWEIDER... 29
5.3. INDICADORES DEL FITOPLANCTON... 30
5.4. EVOLUCIÓN INTERANUAL DEL ESTADO TRÓFICO... 32
6. ESTUDIO DATOS SONDA AQUADAM... 33
6.1. COMPARACIÓN DATOS AQUADAM CON CAMPAÑAS DE URS ... 33
6.2. ANÁLISIS DE LOS DATOS DE LA SONDA AQUADAM. PERIODO 2010. .. 36 7. INCIDENCIAS ABASTECIMIENTO CALATAYUD ... 41
7.1. ACUMULACIONES DE ALGAS EN LA ENTRADA AL ABASTECIMIENTO
41
7.2. CAMBIOS EN LAS TOMAS DE LA PRESA ... 42 8. CONCLUSIONES... 45 9. RECOMENDACIONES... 47
APÉNDICE I: Tablas
APÉNDICE II: Informes de ensayo
APÉNDICE III: Fotos
1. RESUMEN Con motivo de las incidencias observadas en la calidad del agua de abastecimiento a Calatayud en el verano de 2009 (aparición de color y, quizá algo de olor), la Comisaría de Aguas de la Confederación Hidrográfica del Ebro ha llevado a cabo un estudio limnológico del embalse de la Tranquera, ya que desde este embalse se toma el agua para la ETAP. El estudio ha contado con cuatro muestreos realizados en mayo, agosto, octubre y diciembre del año 2010, representativos del estado del embalse en las diferentes estaciones del año. En cada muestreo se han analizado parámetros hidrológicos (volumen, tiempo de residencia) fisicoquímicos (mineralización, nutrientes, hierro y manganeso, DQO y oxígeno disuelto) y biológicos (fitoplancton y zooplancton) siguiendo métodos limnológicos estandarizados. El estudio permite clasificar las aguas del embalse como: medianamente mineralizadas, carbonatado cálcicas, mesotróficas, con estratificación estival, anoxia hipolimnética sin SH
2, y sin presencia significativa de fitoplancton tóxico. La situación descrita corresponde a la de un embalse idóneo como recurso para el abastecimiento desde el punto de vista de su calidad limnológica general.
Dado que la ETAP ha venido proporcionando el abastecimiento de forma correcta hasta el
verano de 2009, las incidencias observadas se atribuyen a un fenómeno muy localizado que
tiene que ver con los cambios en la disposición de las tomas de agua de la presa que se
llevaron a cabo en la mencionada fecha. En la disposición original, existía una única toma de
gran caudal cerca del fondo, de la que se derivaba agua para la ETAP. Tras la modificación,
la toma de gran caudal se ha desplazado 8 m hacia arriba, mientras que la de la ETAP
continúa cerca del fondo. La toma de gran caudal ha modificado la configuración hidráulica
de la masa de agua cercana a la presa, de forma que, bajo ella, se mantiene una capa
profunda con poca renovación de donde se capta el caudal para la ETAP; al mantenimiento
prolongado de esta capa se atribuye la aparición de las incidencias en el abastecimiento. El
estudio plantea una serie de recomendaciones destinadas a impedir que se produzcan en el
futuro incidencias como las registradas en verano de 2009, y a una mejora general de la
calidad del abastecimiento.
2. INTRODUCCIÓN Y OBJETIVOS El presente informe incluye los resultados del “Seguimiento de la eutrofización del embalse de La Tranquera” realizado en 2010.
El embalse de La Tranquera se encuentra en la cuenca del río Piedra (afluente del río Jalón), y recibe las aguas de los ríos Piedra y Mesa. Sus usos principales son los riegos en las cuencas media y baja del Jalón, y el abastecimiento de agua potable a Calatayud y Carenas.
La capacidad del embalse es de 84,17 hm
3(volumen con la cota máxima de 685,00 m.s.n.m.).
En los diversos estudios realizados hasta la fecha se ha calificado el estado trófico del embalse entre mesotrófico y meso-eutrófico
1. Los aportes al embalse son aguas mineralizadas, con concentraciones altas de nutrientes que se atribuyen a la actividad agrícola en la cuenca. A su vez, en 2006 el embalse de La Tranquera fue declarado como zona sensible dentro de las Cuencas Hidrográficas Intercomunitarias
2, aunque en la cuenca receptora no hay una población mayor de 10.000 habitantes-equivalentes que viertan las aguas residuales.
En el verano de 2009 se observaron incidencias en la calidad del agua para el abastecimiento de Calatayud, por lo que sigue siendo patente el interés por el estado de este embalse.
El estudio tiene los siguientes objetivos:
• Realizar una caracterización limnológica del embalse a lo largo de un año.
• Seguimiento de las comunidades de fitoplancton y zooplancton del embalse.
• Seguimiento de los aportes de los ríos Piedra y Mesa al embalse, con especial atención a la carga de nutrientes.
1
Según Base de Datos de la CHE (1996), y Asistencia técnica para la actualización limnológica de embalses (URS, 2001)
2
Resolución de 10 de julio de 2006, de la Secretaría General para el Territorio y la Biodiversidad, por la que se
declaran las Zonas Sensibles en las Cuencas Hidrográficas Intercomunitarias. BOE número 179 de 28/7/2006.
• Estudio de los datos limnológicos aportados por la sonda de medición de calidad instalada junto a la toma desde finales de 2009.
El equipo consultor quiere agradecer a la Confederación Hidrográfica del Ebro su apoyo en
la realización de este estudio. El agradecimiento se hace extensivo al personal designado
para el mantenimiento y explotación de la estación de desinfección para la prevención de la
aparición del mejillón cebra en el embalse de La Tranquera.
3. PLAN DE TRABAJO El estudio se ha realizado de acuerdo con el alcance y métodos especificados en las prescripciones técnicas establecidas en el documento de la CHE de febrero de 2010.
3.1. ESTACIONES DE MUESTREO
Se han fijado tres estaciones de muestreo en el embalse de La Tranquera: en la zona más profunda delante de la zona de compuertas de la presa, y en los ríos Piedra y Mesa inmediatamente aguas arriba de la zona de influencia del embalse. Las estaciones de muestreo han sido las siguientes:
Estaciones Localización
T-1 Embalse de La Tranquera. El punto más profundo delante de las compuertas de fondo, a unos 500m de la presa
T-Mesa Río Mesa en Ibdes (estación CEMAS 1265)
T-Piedra Río Piedra en Nuévalos, junto a la estación de aforos A008 (estación CEMAS 1215)
La localización de las estaciones se ha fijado a partir de sus coordenadas UTM tomadas con un GPS, y éstas se presentan en los informes de ensayo de campo (ver Apéndice II). En el Apéndice III se muestran fotos de las estaciones.
Todas las estaciones se han muestreado en todas las campañas. Además se ha realizado un recorrido por el embalse y orillas para comprobar su estado y la detección de posibles anomalías o acumulaciones de fitoplancton.
En el embalse hay instalada una sonda multiparamétrica, Aquadam, que realiza perfiles
diarios de conductividad, pH, temperatura, oxígeno disuelto, penetración lumínica, potencial
redox y clorofila. En este trabajo, se analizan también los datos aportados por la sonda a lo
largo del 2010 y una comparación con los resultados obtenidos por URS.
3.2. CAMPAÑAS
Se han realizado cuatro campañas de muestreo:
La Tranquera 1ª campaña 31/05/2010 2ª campaña 12/08/2010 3ª campaña 26/10/2010 4ª campaña 16/12/2010
La segunda campaña se programó a mediados de agosto para coincidir con las fechas en las que históricamente (agosto de 2008 y 2009) se habían registrado incidencias en la calidad de agua del abastecimiento de Calatayud.
La distribución de las campañas ha permitido evaluar el estado limnológico del embalse antes de su estratificación, cuando ya está bien estratificado y en el periodo en el que la estratificación se debilita y empieza a producirse la mezcla de las aguas.
3.3. PARÁMETROS Y MÉTODOS
3.3.1. Trabajos de campo
Las muestras y medidas se han tomado desde una embarcación en el embalse, y en la zona vadeable en el río.
- En el punto de embalse se han tomado medidas “in situ”, metro a metro desde la superficie hasta el fondo, de temperatura, conductividad, pH, oxígeno disuelto, y turbidez. En los puntos de río se han medido los mismos parámetros indicados en la superficie.
- En el embalse se ha medido la transparencia del agua mediante la profundidad del Disco de Secchi.
- En el embalse se han recogido muestras de fitoplancton y de zooplancton. En ambos
casos se han tomado muestras cuantitativas y cualitativas.
- En el embalse se han tomado muestras de agua en tres niveles distintos (superfície, nivel intermedio y fondo) y en los ríos se han obtenido muestras de agua de superficie para análisis químicos.
En la tabla adjunta se presentan los métodos utilizados en las tareas de campo.
* Procedimientos de ensayo acreditados.
MATRIZ PARÁMETRO MÉTODO RANGO DE
APLICACIÓN PROCEDIMIENTO DE ENSAYO
pH in situ Potenciometría 4,0 – 10,0 ud. pH * PNT-A-003 Conductividad
in situ
Electrometría 50 – 12.880 µS/cm * PNT-A-004 Oxígeno
disuelto in situ Electrometría /
Luminiscencia 0,5 – 20,0 mg O
2/ L * PNT-A-005 Saturación de
Oxígeno disuelto in situ
Electrometría /
Luminiscencia 5 – 200 % sat O
2* PNT-A-005 Temperatura
in situ
Termometría 5,0 – 30,0 ºC * PNT-A-006
Turbidez in
situ
Turbidimetría 0,1 – 600,0 NTU PNT-A-027
Transparencia de Disco de Secchi in situ
Disco de Secchi 0,1 – 30,0 m PNT-A-011
Amonio in situ Colorimetría 0,05 – 32,00 mg / L PNT-A-033
Sulfhídrico in
situ
Colorimetría 0,02 – 10,00 mg / L PNT-A-034
Hierro in situ Colorimetría 0,01 – 0,10 mg / L Kit Aquaquant (MERCK) Aguas
Continentales
Manganeso in
situ
Colorimetría 0,03 – 0,50 mg / L Kit Aquaquant
(MERCK)
3.3.2. Trabajos de laboratorio
Se han realizado los siguientes análisis:
- Análisis hidroquímicos de nitrito, nitrato, fósforo (total y reactivo soluble), silicatos y DQO.
- Análisis biológicos del fitoplancton (clorofila, recuentos e inventario de fitoplancton).
- Análisis biológicos de zooplancton (recuentos e inventario).
En las tablas adjuntas se presentan los métodos utilizados en el análisis de las muestras.
MATRIZ PARÁMETRO MÉTODO RANGO DE
APLICACIÓN PROCEDIMIENTO DE ENSAYO
Aguas
Continentales Toma de muestras puntuales para ensayos físico-químicos * PNT-TM-005 Nitritos Espectrofotometría de
absorción molecular 0,005 – 25,000 mg / L PNT-A-012
Nitratos Espectrofotometría de
absorción molecular 0,005 – 25,000 mg / L PNT-A-013 Fósforo
soluble
Espectrofotometría de absorción molecular
0,005 – 10,000 mg P-
PO
4/ L PNT-A-014
Fósforo total Espectrofotometría de
absorción molecular 0,005 – 10,000 mg / L PNT-A-015
Silicatos Espectrofotometría de
absorción molecular > 0,01 mg / L PC03 Demanda
Química de Oxígeno (DQO)
Volumetría
(Dicromato potásico) 5,0 – 1000,0 mg / L PC03
Aguas
Continentales Toma de muestras puntuales e integrada para ensayos
biológicos * PNT-TM-005
Clorofila a
Espectrofotometría de absorción molecular Extracción con acetona
0,10 – 100,00 µg / L PNT-A-022
Fitoplancton
Determinación cuantitativa de fitoplancton, mediante sedimentación y microscopía invertida (técnica Utermöhl)
350 – 200.000 cél /
mL * PNT-A-008
Fitoplancton Cálculo de
biovolumen > 0,01 mm3/L CEN TC 230/WG
2/TG 3
Aguas
Continentales Fitoplancton
Recolección y determinación cualitativa de fitoplancton
- * PNT-A-028
Aguas
Continentales Zooplancton
Recolección, identificación y recuento de zooplancton
- PNT-A-030
4. RESULTADOS Los resultados de los análisis efectuados se presentan en las tablas del Apéndice I y en los informes de ensayo de campo y laboratorio del Apéndice II.
4.1. ASPECTOS HIDROLÓGICOS
El embalse de La Tranquera tiene una capacidad de 84,17 hm
3en la cota 685,00 m s.n.m.
En las campañas realizadas, el embalse se encontró con los siguientes cota y volúmenes
3:
Fecha
Cota embalse m s.n.m.
Volumen hm
31ª campaña 31/05/2010 684,89 80,998
2ª campaña 12/08/2010 681,18 62,234
3ª campaña 26/10/2010 680,98 61,282
4ª campaña 16/12/2010 682,80 70,207
En las fechas de muestreo, el nivel del embalse fluctuó entre 0,11m (mayo) y 4,02m (octubre) por debajo de la cota de máximo embalse normal.
Este embalse presenta un régimen hidrológico caracterizado por una variación importante del volumen embalsado a lo largo del año. Así el embalse se llena en invierno y primavera y se va vaciando a lo largo del verano hasta alcanzar las reservas mínimas en otoño (septiembre).
Como puede observarse en la Figura 3.1.-1, el patrón de variación del volumen embalsado indicado es muy regular en la serie analizada (entre 2006 y 2010).
3
Datos hidrológicos del SAIH Ebro de la C.H. Ebro.
Volumen medio mensual y tiempo de residencia en el embalse de La Tranquera
Volumen del embalse (hm3)
0,0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0
ene 10 feb 10 mar 10 abr 10 may 10 jun 10 jul 10 ago 10 sept 10 oct 10 nov 10 dic 10 Vol (hm3)
Volumen del embalse (hm3)
0,0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0
ene 06 jul 06 ene 07 jul 07 ene 08 jul 08 ene 09 jul 09 ene 10 jul 10 Vol (hm3)
Tiempo de residencia (meses)
0,0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0
ene 10 feb 10 mar 10 abr 10 may 10 jun 10 jul 10 ago 10 sept 10 oct 10 nov 10
TR (meses)
Tiempo de residencia (meses)
0,0 20,0 40,0 60,0 80,0 100,0 120,0 140,0 160,0
ene 06 jul 06 ene 07 jul 07 ene 08 jul 08 ene 09 jul 09 ene 10 jul 10
TR (meses)
Figura 4.1.-1. Variación del volumen medio mensual (hm3) y tiempo de residencia estimado (meses) en el embalse de La Tranquera en 2010, y en el periodo 2006-2010. Datos de la C.H. del Ebro.
En 2010 ha habido poca variación del nivel de agua comparado con la serie histórica (80.53- 54,57 hm
3en 2010 y 57,70-20,44 hm
3en 2006) (Figura 4.1.-1). Esta situación se ha repetido con una tendencia ascendente en los veranos de los últimos tres años (2008 a 2010), por lo que se estima que los tiempos de residencia se han duplicado respecto a los años anteriores (el tiempo de residencia estimado para agosto de 2006 era de 1,32 meses, mientras que para julio de 2010 es de 3,5 meses). El tiempo de residencia es un parámetro de gran interés en los sistemas lacustres ya que influye en las características limnológicas y en el estado trófico. Se define como el número de días que el agua permanece, por término medio, en el embalse.
La aportación media anual (datos de enero a diciembre de 2010) al embalse ha sido de 0,31 hm
3/día; este valor es el más elevado del periodo 2006-2010. La aportación se concentra en los meses de invierno y primavera y disminuye considerablemente en verano y otoño (Figura 4.1.-2).
Aportación media al embalse de La Tranquera
0,00 0,50 1,00 1,50
01/01/10 31/01/10
02/03/10 01/04/10
01/05/10 31/05/10
30/06/10 30/07/10
29/08/10 28/09/10
28/10/10 27/11/10
27/12/10
hm3/día
Figura 4.1.-2 Variación de la aportación media al embalse de La Tranquera en 2010.
4.2. CARACTERÍSTICAS FISICOQUÍMICAS DEL AGUA
Los resultados de los análisis fisicoquímicos del agua del embalse de la Tranquera y de los
ríos Piedra y Mesa se presentan en la Tabla I-1 del Apéndice I.
4.2.1. Temperatura del agua
Se han medido los siguientes valores de temperatura del agua (ºC) en las aguas del embalse de La Tranquera y de los ríos Piedra y Mesa:
T1 T-Mesa T-Piedra
Superficie 20,3
Medio 16,1
Fondo 9,2
Superficie 24,6
Medio 22,0
Fondo 12,4
Superficie 15,8
Medio 15,8
Fondo 15,8
Superficie 8,9
Medio 8,9
Fondo 8,9
11,0 5,8
19,5 17,4
18,6 17,1
14,3 10,6
Mayo 2010
Agosto 2010
Octubre 2010
Diciembre 2010
En el embalse el rango de temperatura superficial varía entre 8,9 y 24,6 ºC, y en los tributarios varía entre 5,8 y 19,5 ºC.
El embalse se encuentra estratificado en mayo y agosto y mezclado en octubre y diciembre (Figura 4.2.1.-1). En mayo, la termoclina está situada a una profundidad entre 4 y 19 m, de ahí hasta el fondo la temperatura desciende de forma gradual. En agosto, la termoclina se encuentra entre 8 y 18 m.
La temperatura del agua observada del río Piedra ha sido en todos los muestreos inferior a la
del río Mesa, con diferencias que han oscilado entre 1,5 y 5,2 ºC en agosto y diciembre
respectivamente.
Octubre 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30
Prof. (m)
Diciembre 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30
Prof. (m)
Mayo 2010 0
5 10 15 20 25 30 35 40
0 5 10 15 20 25 30
Prof. (m)
Agosto 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30
Prof. (m)
Figura 4.2.1.-1 Perfiles de la temperatura del agua (ºC) en el embalse de La Tranquera, en las campañas realizadas en 2010.
4.2.2. Transparencia del agua
La transparencia del agua depende en general de la concentración de sólidos orgánicos e inorgánicos en suspensión. Se mide con el turbidímetro de la sonda multiparamétrica y con la profundidad del Disco de Secchi (en las aguas embalsadas).
Las aguas del embalse de La Tranquera son poco turbias, las de superficie presentan una turbidez inferior a las de fondo, donde en general se registran más de 10 NTU. Los datos de turbidez obtenidos en la campaña de mayo fueron demasiado elevados y se han desestimado por estar fuera de rango (en mayo se observa la profundidad de visión del Disco de Secchi más elevada de la serie, por lo que los valores de turbidez también deberían serlo).
Posteriormente se ha contrastado con los datos de la sonda Aquadam (datos cedidos por la
CHE), instalada en la presa, y se ha comprobado que en la fecha del muestreo los valores de
turbidez eran bajos.
T1 T-Mesa T-Piedra
Superficie -
Medio -
Fondo -
Superficie 1,3
Medio 1,3
Fondo 16,9
Superficie 5,2
Medio 9,0
Fondo 15,8
Superficie 2,3
Medio 3,0
Fondo 13,6
3,5 6,9
- -
4,6 8,4
3,5 25,6
Mayo 2010
Agosto 2010
Octubre 2010
Diciembre 2010
También se han encontrado aguas turbias en los tributarios en octubre (Piedra).
En el embalse, la turbidez del agua se mantiene baja y sólo aumenta a partir de los 30 m de profundidad en todos los muestreos (Figura 4.2.2.-1).
Octubre 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30 35
Prof. (m)
Diciembre 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30
Prof. (m)
Agosto 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30
Prof. (m)
Figura 4.2.2.-1 Perfiles de la turbidez del agua (NTU) en el embalse de La Tranquera, en las campañas realizadas en 2010.
La profundidad del Disco de Secchi oscila entre 1,8 m, en octubre, y 4,2 m en mayo (tabla I-
1). A excepción del mes de mayo, los valores de Disco de Secchi son bajos al compararlos
con los datos de turbidez. Esto se explica por la composición iónica del embalse, muy rico en
calcio y con una alcalinidad elevada. Las partículas de carbonatos en suspensión dispersan la
luz y esto influye en la profundidad de visión del Disco de Secchi. De este modo la
profundidad de visión del Disco de Secchi es inferior a la esperable por el plancton existente
(turbidez orgánica) y/o por la materia en suspensión (ver apartado 5).
4.2.3. Mineralización
La conductividad de las aguas de los ríos Piedra y Mesa y el embalse de La Tranquera es moderada, varía entre 608 y 766 µS/cm.
T1 T-Mesa T-Piedra
Superficie 654
Medio 664
Fondo 709
Superficie 657
Medio 694
Fondo 723
Superficie 699
Medio 698
Fondo 694
Superficie 631
Medio 632
Fondo 631
675 622
679 608
766 673
737 682
Mayo 2010
Agosto 2010
Octubre 2010
Diciembre 2010
Las diferencias de conductividad entre los tributarios y el embalse son escasas, sin embargo en todos los muestreos la conductividad del río Mesa es ligeramente superior a la del Piedra (se observan diferencias entre 50 y 90 µS/cm).
En el embalse la conductividad aumenta ligeramente hacia el fondo, en condiciones de estratificación de la masa de agua (mayo y agosto), no obstante sólo en agosto se aprecia una clina de importancia entre 9 y 10 m de profundidad (Figura 3.2.3.-1).
Octubre 2010 0
5
10
15
20
25
30
35
500 550 600 650 700 750 800
Prof. (m)
Diciembre 2010 0
5
10
15
20
25
30
35
500 550 600 650 700 750 800
Prof. (m)
Mayo 2010 0
5
10
15 20
25 30
35
40
500 550 600 650 700 750 800
Prof. (m)
Agosto 2010 0
5
10
15
20
25
30
35
500 550 600 650 700 750 800
Prof. (m)
Figura 4.2.3.-1 Perfiles de la conductividad del agua (µS/cm) en el embalse
de La Tranquera, en las campañas realizadas en 2010.
4.2.4. pH
El pH del agua depende de las sustancias que ésta lleva en disolución y de sus equilibrios iónicos respectivos. En aguas naturales, el pH es uno de los parámetros más afectados por la producción primaria, un proceso que consume CO
2disuelto y que determina el aumento de pH.
En el embalse de La Tranquera el pH es básico, y varía entre 7,5 y 8,9 unid (Tabla I-1). Los valores máximos se registran en las aguas de superficie en verano y los mínimos en las aguas de fondo.
Octubre 2010 0
5
10
15
20
25
30
35
4 6 8 10 12
Prof. (m)
Diciembre 2010 0
5
10
15
20
25
30
35
4 6 8 10 12
Prof. (m)
Mayo 2010 0
5
10
15 20
25 30
35
40
4 6 8 10 12
Prof. (m)
Agosto 2010 0
5
10
15
20
25
30
35
4 6 8 10 12
Prof. (m)
Figura 4.2.4.-1 Perfiles del pH (unid.) en el embalse de La Tranquera, en las campañas realizadas en 2010.
Los valores de pH medidos son acordes con el rango de calidad para los peces (fijado entre 6 y 9 unid. Según el Anexo I de la Directiva 2006/44/CE
4).
4.2.5. Nutrientes
Las concentraciones de compuestos nitrogenados son moderado-bajas (Tabla I.-1). La concentración de amonio en las aguas de los ríos Piedra y Mesa es baja en todos los
4
Directiva 2006/44/CE del Parlamento Europeo y del Consejo de 6 de Septiembre de 2006, relativa a la calidad de
las aguas continentales que requieren protección o mejora para ser aptas para la vida de los peces.
muestreos. En el embalse de La Tranquera la concentración es asimismo baja en la zona fótica y zona media en todos los muestreos, y sólo aparecen valores moderados en el fondo en mayo y agosto (0,4 y 0,5 mg/L respectivamente).
Las concentraciones de amonio son inferiores al límite imperativo de protección de los peces fijado en 1 mg/L, y la mayoría son también inferiores al límite guía para las aguas ciprinícolas (≤ 0,2 mg/L según la Directiva 2006/44/CE).
Las concentraciones de nitrito varían entre <0,009 y 0,210 mg/L (Tabla I-1). En la mayoría de las medidas se supera la concentración guía para las aguas ciprinícolas que es ≤0,03 mg/L.
Las concentraciones más elevadas se miden en el embalse, en el fondo en mayo (0,150 mg/L) y en toda la columna de agua en octubre (entre 0,202 y 0,210 mg/L).
Las concentraciones de nitrato son moderadas, entre 4,6 y 16,8 mg/L (Tabla I-1). Los valores más elevados se observan en los tributarios (7,9 a 16,8 mg/L), mientras que en el embalse los valores son más bajos y más estables (4,6 a 8,9 mg/L).
Las concentraciones de fósforo total son propias de aguas mesotróficas. La concentración en los tributarios varía entre 0,009 y 0,028 mg/L, y en el embalse varía entre 0,006 y 0,073 mg/L (Tabla I-1).
Las concentraciones del fósforo soluble son acordes con las del fósforo total y varían entre
<0,005 y 0,015 mg/L (Tabla I-1).
La concentración de silicatos oscila entre 0,68 y 8,49 mg/L (Tabla I-1). Ambos tributarios tienen valores siempre superiores al embalse, en el que se observan los valores mínimos en superfície (entre 0,74 y 4,28 mg/L) y los máximos en fondo (entre 1,2 y 7,11 mg/L).
4.2.6. Metales
Las concentraciones de hierro y manganeso en el embalse y en los tributarios son bajas, con valores muy inferiores a los límites admisibles para las aguas prepotables tipo A-1
5(Tabla I.- 1). No se observan diferencias entre el embalse y los tributarios para estos parámetros.
5
Según RD 1541/1994, de 8 de julio.
4.2.7. Condiciones de oxigenación
En las aguas superficiales, las concentraciones de oxígeno siempre son elevadas. En el embalse estratificado (mayo y agosto) la concentración de oxígeno disminuye con la profundidad hasta alcanzar valores próximos a la anoxia en el fondo. Los valores medidos varían entre <0,5 y 11,7 mg/L.
T1 T-Mesa T-Piedra
Superficie 10,7
Medio 11,7
Fondo 5,0
Superficie 10,5
Medio 10,3
Fondo < 0,5
Superficie 7,3
Medio 7,5
Fondo 7,5
Superficie 10,1
Medio 9,8
Fondo 9,7
Mayo 2010
Agosto 2010
Octubre 2010
Diciembre 2010 10,3 11,7
8,8 9,4
8,7 8,9
10,0 11,6
La figura 4.2.7.-1 muestra la distribución del oxígeno disuelto en el embalse. En mayo y agosto se observan ligeros incrementos atribuibles a la acumulación de fitoplancton en la termoclina. En los niveles hipolimnéticos se aprecia el descenso de la concentración de oxígeno hasta valores propios de anoxia (<0,5 mg/L) cerca del fondo, en las mismas fechas.
En octubre, tras la mezcla del agua la concentración de oxígeno se iguala en todo el perfil, en
torno a 7,5 mg/L.
Octubre 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25
Prof. (m)
Diciembre 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25
Prof. (m)
Mayo 2010 0
5
10 15
20
25 30
35 40
0 5 10 15 20 25
Prof. (m)
Agosto 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25
Prof. (m)
Figura 4.2.7.-1 Perfiles del oxígeno disuelto en el embalse de La Tranquera, en las campañas realizadas en 2010.
En mayo y agosto, con las aguas del fondo del embalse poco oxigenadas, es posible que además de incrementar las concentraciones de amonio puediera formarse SH
2, no obstante en las campañas realizadas no se detectó SH
2.
4.2.8. DQO
La DQO presenta valores que oscilan entre 5,4 y 39,0 mg/L en el embalse de La Tranquera y entre 8,1 y 29,7 mg/L en los ríos Piedra y Mesa (Tabla I-1).
La Directiva 2006/44/CE de 6 de septiembre de 2006 no establece ningún rango de valores
para la DQO, pero sí lo hace para la DBO. Un umbral de 6 mg/L para aguas ciprinícolas, y
de 3 mg/L para aguas salmonícolas como valor de DBO a partir del cual la autoridad
competente deberá probar que la situación no tendrá consecuencias perjudiciales para el
desarrollo equilibrado de las poblaciones de peces. Asumiendo que la relación DBO:DQO en
aguas naturales se encuentra en torno a 1:5, se estima que la mitad de las medidas se
encontrarían por encima del umbral establecido, tanto en el embalse como en los tributarios.
4.3. CARACTERÍSTICAS BIOLÓGICAS:
4.3.1. Clorofila-a
La concentración de clorofila-a en el embalse de La Tranquera durante 2010 ha presentado los siguientes valores:
T1-Superficie Mayo 2010 Agosto 2010 Octubre 2010 Diciembre 2010
Clorofila-a 2,07 2,81 2,78 3,29
Las concentraciones de clorofila-a medidas en La Tranquera durante 2010 son muy similares en las cuatro campañas y están en el rango de oligotrofia-mesotrofia. El promedio anual (2,74 mg/m
3) se sitúa a niveles de mesotrofia según la OCDE
6.
4.3.2. Fitoplancton
La abundancia y el biovolumen de fitoplancton del embalse de la Tranquera, en las cuatro campañas realizadas durante el 2010, se muestran en la siguiente tabla:
El inventario comprende 63 taxones de los cuales 29 son Clorofíceas, 9 Diatomeas, 7 Cianobacterias, 5 Crisofíceas, 6 Criptofíceas, 4 Dinoflageladas, 1 Euglenóficeas y 2 Xantofíceas.
En general la abundancia y biovolumen totales están bien correlacionados, excepto en diciembre (Figura 4.3.2.-1), cuando la abundancia es menor que los otros meses pero el biovolumen es más elevado. Esto se debe a la presencia en esta campaña de Fragilaria
6
Organizacón para la Cooperación y el Desarrollo, 1982.
T1-Superficie Mayo 2010 Agosto 2010 Octubre 2010 Diciembre 2010 Abundancia
(células/mL) 3.386 17.105 3.566 2.128
Biovolumen
(mm
3/L) 0,93 3,31 0,91 2,64
crotonensis que es una diatomea de gran volumen, y por lo tanto aporta mucha biomasa al total. De este modo, aunque el número de células es menor, al ser de mayor tamaño, el biovolumen es mayor que en el resto de campañas. La clorofila-a sigue la misma pauta que el biovolumen (Figura 4.3.2.-3).
Figura 4.3.2.-1 Evolución anual de la abundancia y el biovolumen totales de fitoplancton en el embalse de La Tranquera en 2010.
La abundancia total en mayo, octubre y diciembre presenta valores muy similares (entre 2.128 y 3.386 células/mL) que corresponderían a una mesotrofia moderada. En agosto, sin embargo, la abundancia total es de 17.105 células/mL, más propia de eutrofia. Esto es debido principalmente a la proliferación en agosto de dos especies de clorofíceas Spaherocystis schroeteri y Chlorella vulgaris (Tabla I-2).
El biovolumen, sin embargo, presenta mayores variaciones. En mayo y octubre es más bajo (0,91 y 0,93 mm
3/L) que en agosto y diciembre. El máximo anual también se observa en agosto, pero en este caso, la diferencia respecto a las otras campañas no es tan acusada. La elevada abundancia de Chlorella vulgaris no se corresponde con un biovolumen tan elevado ya que es una especie de pequeño tamaño y su aportación al biovolumen total no es relativamente tan importante.
La composición taxonómica del fitoplancton está formada por especies de ambientes mesotróficos. Cuantitativamente dominan durante todo el año Clorofíceas y Diatomeas, y son puntualmente importantes Crisofíceas, Dinoflagelados o Criptofíceas. (Figura 4.3.2.-2).
0 4000 8000 12000 16000 20000
mayo agosto octubre diciembre
Abundancia (células/mL)
0,00 0,80 1,60 2,40 3,20 4,00
Biovolumen (mm3/L)
Abundancia Biovolumen
0%
20%
40%
60%
80%
100%
Abundancia y Biovolumen
cel/mL mm3/L cel/mL mm3/L cel/mL mm3/L cel/mL mm3/L
Mayo Agosto Octubre Diciembre
Clorofíceas Dinoflagelados Criptofíceas Diatomeas Crisofíceas Xantofíceas Cianobacterias
Figura 4.3.2.-2 Abundancia y biovolumen relativo de cada grupo de fitoplancton en las campañas de 2010 en el embalse de La Tranquera.
En mayo y agosto, cuando el embalse se encuentra estratificado, la comunidad
fitoplanctónica está compuesta por especies adaptadas a ambientes epilimnéticos, con una
elevada transparencia del agua (Dinobryon divergens, Sphaerocystis schroeteri,
Botryococcus braunii, Eutetramorus fottii). En agosto se observa también un aumento de las
Clorofíceas Clorococales. La presencia de algunas especies de este grupo como Coelastrum
reticulatum, Chlorella vulgaris o Tetraedron minimum indican un aumento en las
condiciones de eutrofia del embalse. En los meses de octubre y diciembre, cuando el embalse
deja de estar estratificado, se mezcla toda la columna de agua y aumenta la turbidez,
entonces aumenta la biomasa de determinadas diatomeas (Cyclotella spp., Stephanodiscus
hantzschii, en Octubre y Fragilaria crotonensis en Diciembre) adaptadas a estas condiciones
de mezcla y con menor requerimiento de intensidad luminosa (Figura 4.3.2.-3).
0 6000 12000 18000
Mayo Agosto Octubre Diciembre
Abundancia (células/mL)
0,0 2,0 4,0 6,0
Clorofila a (mg/m3)
0,0 2,0 4,0
Mayo Agosto Octubre Diciembre
Biovolumen (mm3/L)
0,0 2,0 4,0
Clorofila a (mg/m3)
Clorofíceas Diatomeas Crisofíceas Cianobacterias
Criptofíceas Dinoflagelados Xantofíceas Clorofila-a
Figura 4.3.2.-3 Evolución anual de la abundancia y el biovolumen de cada grupo de fitoplancton y comparación con la concentración de clorofila-a en las campañas de 2010 en el embalse de La
Tranquera.
4.3.3. Zooplancton
El zooplancton está formado por 5 especies de cladóceros, 4 de copépodos y 5 de rotíferos (Tabla I-3). Auténticamente planctónicos son los cladóceros Diaphanosoma brachyurum y Daphnia galeata, los copépodos Cyclops gr. abyssorum y Acanthocyclops robustus, y todos los rotíferos. Las demás especies son bentónicas o heleoplanctónicas (bentónicas que ocasionalmente pueden invadir el plancton). Excepto Neolovenula alluaudi, que es propia de lagos esteparios generalmente de aguas bastante mineralizadas y, a veces, temporales, el resto de especies son habituales en los embalses españoles. Diaphanosoma brachyurum es indicador estival por su carácter termófilo, sin embargo, su presencia se limita a mayo.
Las densidades totales son bajas y se encuentran por debajo de lo esperable en un embalse
con aguas mesotróficas. Excepto en agosto, dominan los nauplios (larvas de copépodos). En
el resto de las especies no se detectan dominancias claras. La densidad total se mantiene
dentro de un orden de magnitud comparable a lo largo de las cuatro campañas (Figura 4.3.3.-
1), entre 2.823y 5.590 ind/m
3. Neolovenula alluaudi, pese a no ser una especie característica
de embalses, es la única que aparece en todas las campañas.
1 10 10 0 1.0 0 0 10 .0 0 0
m a yo -10 junio -10 julio -10 a go s to -10 s e ptie m bre -10 o c tubre -10 no vie m bre -10 dic ie m bre -10
Indiv./m3
Nauplios Crustáceos (sin Nauplios) Rotíferos
Figura 4.3.3.-1 Evolución anual de la abundancia (indiv./m3) de los principales grupos de
zooplancton en el embalse de La Tranquera en 2010.
5. EUTROFIZACIÓN Habitualmente, el estado trófico se evalúa con la biomasa y composición del fitoplancton, el índice del estado trófico de Carlson (TSI) y los valores de referencia de la OCDE. También se puede evaluar si el sistema acuático es capaz de asimilar los nutrientes que le llegan, lo cual es otra manera de entender la eutrofización, a través del empleo del modelo de Vollenweider.
En el caso de la Tranquera no todos los valores de referencia de la OCDE no son aplicables.
En las aguas de La Tranquera, por su riqueza en carbonatos y bicarbonatos, que dispersan la luz, el Disco de Secchi no está relacionado con la eutrofia del sistema. En la siguiente tabla se muestran los valores de alcalinidad y calcio que son relativamente elevados, y de conductividad en 1996, 2001 y 2003.
*Datos bibliográficos.
Por lo tanto, en este informe se toma como base en el índice de Carlson (TSI), sin el Disco de Secchi y en los indicadores de fitoplancton para determinar el estado trófico. Además se aplica el modelo de Vollenweider.
5.1. ÍNDICE DEL ESTADO TRÓFICO DE CARLSON (TSI)
Este índice es de gran utilidad para comparar masas de agua de una misma región o para estudiar los cambios de estado trófico en el tiempo. El índice es de fácil aplicación y se puede calcular a partir de la concentración de fósforo total y la clorofila (para cada parámetro existe una función diferente). Los valores del índice inferiores a 40 se asocian a sistemas oligotróficos, y los mayores a 50 a eutróficos. En teoría, los resultados obtenidos a partir de los diversos parámetros deben ser comparables, de modo que la existencia de diferencias significativas entre ellos, pueden ser indicativas de condiciones especiales (presencia de
1996 2001 2003*
Calcio (mg/L) 45-85 74-84 71,8 Alcalinidad
(meq/L) - 3,00 2,5
Conductividad
(µS/cm) - 600-700 635-715
sólidos en suspensión, limitación de la producción por parámetros diferentes del fósforo, etc.).
En las dos tablas adjuntas se presentan las ecuaciones del índice de estado trófico y los valores correspondientes a las diversas categorías tróficas:
Funciones del estado trófico por parámetros TSI (Clor.) = 9,81·ln Clor.
µg/L+ 30,6
TSI (P tot.) = 14,42·ln P tot.
µg/L+ 4,15
Estado trófico según el valor del índice de Carlson
0 ← Oligotrofia 40 Mesotrofia 50 Eutrofia → 100
El índice de Carlson en La Tranquera presenta las siguientes puntuaciones:
TSI (Clorofila) TSI (PT) TSI (promedio)
Mayo 38 39 38
Agosto 41 57 49
Octubre 41 47 44
Diciembre 42 40 41
Promedio anual 40 48 44
El TSI presenta valores propios de mesotrofia en las diferentes campañas de muestreo y en el promedio anual (Tabla 4.1.-1).
<30 Oligotrofia. Agua transparente. No hay anoxia (déficit de oxígeno) en el agua profunda (hipolimnion).
30-40 Oligotrofia. Agua transparente. Posibles periodos de anoxia en el hipolimnion, especialmente a finales de verano.
40-50 Mesotrofia. Aguas menos transparentes. Aumento de la probabilidad y duración de la anoxia en el hipolimnion.
50-60 Eutrofia moderada. Agua poco transparente. Hipolimnion anóxico con HS
260-70 Eutrofia. Agua poco transparente. Dominio de algas cianofíceas. Posible formación de acúmulos
de algas y generación de malos olores. Hipolimnion anóxico con mucho HS
270-80 Eutrofia elevada. Blooms de cianofíceas durante el verano. Formación de acúmulos de algas y generación de malos olores durante el verano. Hipolimnion anóxico con mucho HS
2. Riesgo de mortandades de peces durante el verano
>80 Hipereutrofia. Acúmulos de algas. Hipolimnion anóxico con mucho HS
2.Incremento de la probabilidad de mortandades de peces durante el verano.
Tabla 4.1.-1 Valores del TSI y estados tróficos asociados.
5.2. MODELO DE VOLLENWEIDER
El modelo de Vollenweider permite evaluar el potencial trófico de un embalse en función de la carga de nutrientes que recibe. Para ello, tiene en cuenta la cantidad de fósforo y el volumen de agua que entran en el embalse y determinados parámetros hidromorfológicos (tiempo de residencia y profundidad media). Para el embalse de La Tranquera los parámetros introducidos en el modelo son los siguientes:
Superficie del embalse 5.021.854 m
2Volumen del embalse 80.530.000 m
3Profundidad media 16,04 m
Tiempo de residencia del agua 0,862 años
Prof. media/Tiempo residencia 18,61
Carga de fósforo/m
2/año (carga de P-total dividida por la superficie del embalse)
LA TRANQUERA
Parámetros introducidos en el modelo
1.506.913 g/año
0,300 g/m
2/año Carga de fósforo (sumatorio del producto de la
concentración de P-total por el caudal de entrada menusales)
Como puede observarse en el gráfico, este modelo sitúa al embalse de La Tranquera en la
banda de sistemas lacustres mesotróficos.
0,01 0,1 1 10 100
0,1 1 10 100 1000
Profundidad media/Tiempo de residencia (m/año)
Carga de fósforo (gP/m2 /año)OLIGOTRÓFICO EUTRÓFICO
Figura 5.2.-1 Posición del embalse de la Tranquera en el espacio definido por la carga de fósforo y las variables hidromorfológicas. La línea verde oscuro limita la zona por encima de la cual, la carga de fósforo no sería admisible. La línea verde claro claro limita la zona por debajo de la cual,
la carga de fósforo sería admisible. El embalse de la Tranquera se sitúa en una posioción intermedia propia de la mesotrofia.
5.3. INDICADORES DEL FITOPLANCTON
La composición y abundancia del fitoplancton en lagos y embalses, está influenciada entre otras cosas, por la concentración de nutrientes. Al ser componente fundamental de la red trófica como productor primario del ecosistema y además tener elevadas tasas de reproducción, el fitoplancton refleja muy rápidamente cualquier cambio en la calidad del agua o del estado trófico. Estos cambios se traducen en cambios tanto en la composición taxonómica, como en la biomasa del fitoplancton. La biomasa puede estimarse de forma directa mediante el biovolumen o indirectamente mediante la concentración de clorofila-a.
La siguiente tabla muestra la abundancia y biovolumen de fitoplancton y la concentración de
clorofila-a en La tranquera en 2010.
Mayo 2010 Agosto 2010 Octubre 2010 Diciembre 2010 Media anual Abundancia
(células/mL) 3.386 17.105 3.566 2.128 6.546
Biovolumen (mm3/L) 0,93 3,31 0,91 2,64 1,95
Clorofila a 2,07 2,81 2,78 3,29 2,74
La clorofila-a presenta valores de oligotrofia en mayo y mesotrofia en el resto de campañas y en el promedio anual (según OCDE, 1982). El biovolumen total de fitoplancton presenta valores propios de oligotrofia en mayo y octubre y de mesotrofia en agosto y diciembre y en el promedio anual (según Willen, 2000
7; De Hoyos, com.pers. en Manuales CHE, 2005
8).
La siguiente tabla muestra las especies dominantes en La Tranquera con algunas de sus características ecológicas. La composición taxonómica del fitoplancton es de aguas mesotróficas. En mayo aparecen algunas especies de ambientes más oligotróficos y en verano proliferan algunas especies de ambientes eutróficos. Sin embargo, en conjunto la comunidad fitoplanctónica es propia de ambientes mesotróficos.
Diatomeas no coloniales:
Típicas de ambientes ricos en nutrientes con elevada turbulencia.
Cyclotella spp.
Stephanodiscus hantzschii
Clorofíceas coloniales:
Ambientes epilimnéticos con elevada transparencia
Sphaerocystis schroeteri Botryococcus braunii Eutetramorus fottii Coelastrum reticulatum
Clorofíceas Clorococales de pequeño tamaño:
Capas de agua mezcladas en emblases ricos en nutrientes.
Tetraedron minimum Tetrastrum triangulare Lagerheimia genevensis Chlorella vulgaris
Cianobacterias que forman colonias de células
de pequeño tamaño: En ambientes epilimnéticos. Aphanocapsa spp.
Grupo taxonómico: Especies
7
Willen, E. (2000). Phytoplankton in water quality assessment. An indicator concept. En Hydrological and limnological aspects of lake monitoring. John Wiley and sons Ed.
8
Confederación Hidrográfica del Ebro, 2005. Metodología para el establecimiento del estado ecológico. Protocolos
de muestreo y análisis para fitoplancton.
En el embalse aparecen cianobacterias de forma importante sólo en agosto y octubre. Sin embargo, las más abundantes pertenecen al género Aphanocapsa que no produce toxicidad.
En las muestras cualitativas sí que se observan otras especies que pueden ser potencialmente productoras de floraciones o episodios de toxicidad (Microcystis spp., Planktothrix agardhii o Aphanizomenon flos-aquae). Sin embargo su presencia es tan escasa, que en las condiciones actuales del embalse no es previsible la formación de un bloom de ninguna de ellas.
5.4. EVOLUCIÓN INTERANUAL DEL ESTADO TRÓFICO
El estado trófico del embalse ha evolucionado desde eutrofia-mesotrofia en 2001 a mesotrofia. En la siguiente tabla se muestra un resumen de los indicadores de eutrofia en 1996, 2001 y 2010.
1996 2001 2010
Cota media verano m 673,53 672,63 681,35
Tiempo de residencia medio del año meses 39,48 26,41 21,77
Tiempo de residencia de julio a septiembre meses 2,03 5,77 8,1
Clorofila-a mg/m³ 7 12,3 2,74
Profundidad del Disco de Secchi m 1,8 2,1 2,75
Índice de Carlson (TSI) - 49 44
Abundancia de fitoplancton células/mL - 2,153 6546
Biovolumen de fitoplancton mm³/L - - 1,95
Riesgo de blooms algales Si Si No
Fosfato mg/L 0,0 - 0,012 0,018 - 0,022 0,004
Fósforo total mg/L - 0,009 - 0,018 0,020
Amonio fondo mg/L 0,1 0,05 0,26
Anoxia hipolimnética Si Si Si
Total: Meso-eutrófico Meso-eutrófico Mesotrófico
Se observa una disminución en el promedio anual de clorofila-a y del biovolumen del
fitoplancton. Sin embargo sigue habiendo anoxia hipolimnética y aumenta la concentración
de amonio en el fondo del embalse.
6. ESTUDIO DATOS SONDA AQUADAM Desde mediados de noviembre de 2009 se encuentra funcionando, junto a la presa del embalse de La Tranquera, una sonda multiparamétrica que realiza varios perfiles verticales al día. La instalación de esta sonda forma parte de las medidas que la Confederación está desarrollando como colaboración con las administraciones competentes para el abastecimiento de agua de calidad a Calatayud.
El sistema montado permite obtener datos de temperatura, conductividad, pH, oxígeno disuelto, potencial redox, turbidez, penetración lumínica y clorofila en perfiles verticales metro a metro. Estos datos son gestionados y enviados en directo a un centro de control para su evaluación y seguimiento.
En el presente apartado se analizan los datos aportados por la sonda Aquadam a lo largo del año 2010. En primer lugar se realiza una comparación de los datos de la sonda con los resultados obtenidos en los muestreos realizados por URS en 2010. A continuación se analiza la serie de datos obtenidos a lo largo del año.
6.1. COMPARACIÓN DATOS AQUADAM CON CAMPAÑAS DE URS
Se ha realizado una comparación entre los datos de los perfiles realizados por el personal de URS, en los cuatro muestreos de 2010, y los datos de los perfiles que se han realizado con la sonda Aquadam en las mismas fechas y en el horario más cercano.
Aunque en principio los datos deberían corresponderse, las condiciones del muestreo no son las mismas. El muestreo realizado por URS se realiza en la zona más profunda (que se busca con ecosonda manual en cada uno de los muestreos), a una cierta distancia de la presa, para minimizar posibles influencias por la proximidad del muro o la actividad de las tomas en funcionamiento. De esta forma se intenta sacar el máximo de información de la situación limnológica del cuerpo hídrico principal del embalse. Además el perfil se realiza de forma activa, evaluando todos los datos en tiempo real. La sonda Aquadam realiza un muestreo no asistido junto al muro de la presa. Ello refleja el estado de la columna de agua cerca del punto de toma para el abastecimiento, pero pueden aparecer ligeras diferencias respecto al cuerpo principal del embalse.
A continuación se presentan los perfiles comparativos para los diferentes parámetros
correspondientes a los muestreos realizados en 2010.
Octubre 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30
Prof. (m)
Diciembre 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30
Prof. (m)
Mayo 2010 0
5
10
15
20
25
30
35
40
0 5 10 15 20 25 30
Prof. (m)
Agosto 2010 0
5
10
15
20
25
30
35
0 5 10 15 20 25 30
Prof. (m)
Figura 6.1.-1 Perfiles de la temperatura del agua (ºC) en el embalse de La Tranquera, en las campañas realizadas en 2010. En rojo datos de la sonda Aquadam; en azul, datos de URS.
Octubre 2010 0
5
10
15
20
25
30
35
500 550 600 650 700 750 800
Prof. (m)
Diciembre 2010 0
5
10
15
20
25
30
35
500 550 600 650 700 750 800
Prof. (m)
Mayo 2010 0
5
10
15
20
25
30
35
40
500 550 600 650 700 750 800
Prof. (m)
Agosto 2010 0
5
10
15
20
25
30
35
500 550 600 650 700 750 800
Prof. (m)
