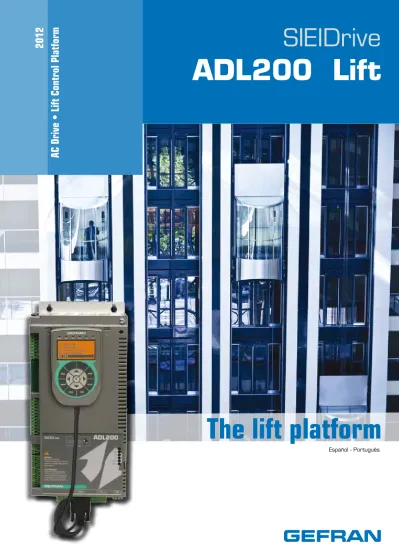

2012
Español - Português
AC Drive • Lift Control Platform
SIEIDrive
ADL200 Lift
The lift platform
SIEIDrive - ADL200 Lift AC Drive • Lift Control Platform
SIEIDrive ADL200 surge de la experiencia de GEFRAN en el sector del de la elevación civil, desarrollada gracias a la constante y estrecha colaboración técnica y de aplicación a disposi-ción de los principales operadores del sector.
ADL200 integra las más completas y avanzadas soluciones del sector, para ofrecer la máxima sinergia con las múltiples exigencias de las instalaciones, pero, por encima de todo, para activar de forma económica e inmediata el empleo de los accionamientos eléctricos en la tecnología de control Lift.
La potente paltaforma ... de su Inverter Lift
•Veloz y potente con la tecnología de 32 bits
elevada velocidad de cálculo y máxima precisión
•
Versátil para cada solución de instalación
roomless y tradicionales, con y sin engranajes
•
Fácil e intuitiva
para programar todo tipo de tecnología de ascensores
•
Eficaz y económica
seleccionando ad hoc la propia configuración del sistema
•
Con ventajas
para controlar motores de todas las tipologías con un solo producto
•
Evolución
para los buses de campo DCP3, DCP4 y CAN destinados a la elevación
•
Innovación
porque se ha destinado “únicamente” al sector Lift
Inverter Lift “SIEIDrive ADL200” . . .
2
Inversor Lift “SIEIDrive ADL200” ...
o novo padrão da tecnologia Lift
O SIEIDrive ADL200 é o resultado da experiência da GEFRAN no setor da elevação civil, desenvolvida graças à constante e estreita colaboração com os principais operadores do setor para desenvolver soluções técnicas e programas de aplicações.
O ADL200 integra as mais completas e avançadas tecnologias em inversores “Lift” visando oferecer a máxima sinergia para atender as múltiplas exigências das instalações, e acima de tudo, oferecer de forma econômica e imediata soluções para os sistemas de controle de elevação.
A potente plataforma ... do seu Inversor Lift
•Veloz e potente com a tecnologia de 32 bits
elevada velocidade de cálculo e máxima precisão
•
Versátil para cada solução de instalação
“roomless” e tradicional, com e sem engrenagens
•
Fácil e intuitiva
paraprogramar todo o tipo de tecnologia de elevadores
•
Eficaz e econômica
selecio-Seleciona sua própia ad hoc configuração do sistema
•
Vanta
j
osa
umúnico produto para controlar qualquer tipo de motor
•
Evolução
fieldbus DCP3, DCP4 e CAN destinados à elevação
•
Inovação
. . . el nuevo estándar para la tecnología Lift
7
GEFRAN "Drive & Motion Control Unit"
"The Lift platform"
Funciones Lift
Las funciones Lift básicas y avanzadas están integradas en un único producto, para garantizar siempre el máximo confort de las instalaciones.
• Funciones básicas para la gestión de las E/S, multivelocidad, fre-nado, comandos para el conteo de salida y
control de la puerta
• Configuración independiente de los pa-rámetros para la rampa de aceleración y deceleración y de los 4 “jerk” para el máximo confort del trayecto en la cabina del ascensor
• Funciones “smooth-start” para arranque sin brusquedades gracias a la implementación del sistema de inercia, de las ganancias del regulador, etc…
• Función de “selección automática del destino más cercano” en caso de fallo de alimentación y funcionamiento en back-up • Función EFC (Elevator Floor Control) para la gestión autónoma
de las plantas cortas, de la “landing zone”, del reparto fuera de planta y del cálculo automático del punto de deceleración • Función EPC (Elevator Positioning Control) para la gestión
auto-mática de la llegada directa a planta y para la memorización de la distancia entre plantas.
Funções Lift
As funções “Lift” básicas e avançadas estão integradas num único produto para garantir sempre o máximo conforto das instalações.
• Funções básicas para a gestão das E/S, multi-velocidade, frena-gem, funções de controle para contator de saída e porta. • Configuração independente dos parâmetros para a rampa de
aceleração e desaceleração e dos 4 “jerk” para o máximo conforto na cabina do elevador durante o trajeto.
• Funções “smooth-start” para arranque sem solavancos, com possibi-lidade de ajuste da inércia do sistema e ganhos do regulador, etc … • Função de “seleção automática do destino mais próximo” em caso
de falha de alimentação e funcionamento em back-up
• Função EFC (“Elevator Floor Control”) para a gestão autônoma dos andares curtos, posicionamento de parada, reinicialização com eleva-dor fora do andar e cálculo automático do ponto de desaceleração. • Função EPC (“Elevator Positioning Control”) para a gestão automática • da chegada direta ao andar e para a memorização da distância
entre andares.
Una sola tecnología
para cada motor
El ADL200 integra en una misma solución los algoritmos de regulación para motoressíncronos y asíncronos en anillo cerrado así como un potente control Sensorless asíncrono que gracias a la avan-zada plataforma de hardware de 32 bits alcanza las mejores prestaciones en términos de par, preci-sión y funcionalidad aplicativa específica.
Uma só tecnologia para cada motor
O ADL200 integra numa mesma solução os algoritmos
de regulação para motores síncronos e assíncronos em
malha fechada assim como um potente controle
Sensor-less assíncrono que graças à avançada plataforma de
hardware de 32 bits alcança o melhor desempenho em
termos de torque, precisão e funcionalidade em aplicações específicas.
Configuraciones de
Sistema Universales
La excelente versatilidad de la plataforma hardware del ADL200, ofrece una amplia selección de “configuraciones del convertidor” predefinidas para garantizar siempre la elección ideal para la propia instalación. Interface para:
• E/S multinivel
• Encoders Incrementales – Sinusoidales – Absolutos EnDat • Bus de campo específicos del sector
Configurações Universais do Sistema
A excelente versatilidade da plataforma de hardware ADL200 oferece uma grande variedade de “configurações de unidades” pré-definidas para garantir sempre a escolha ideal para seu equipamento. Interface para:
• I/O multinível
• Encoders Incrementais – Sinusoidais – EnDat Absolutos • Barramento de campo específico do setor
1DI (Enable) + 2 (Prog.DI) + 2(RO) - On request
1DI (Enable) + 8 (Prog. DI) + 4(RO) - Standard
1DI (Enable) + 12 (Prog. DI) + 4 (DO) + 4 (RO) - On request
1DI (Enable) + 8 (Prog. DI) + 4 (DO) + 4 (RO) + 2 (AI) - On request
EXP_IO ...
1DI (Enable) + 8 (Prog. DI) + 4 (RO) + 2 (AI) + 2 (AO) - On request
SIEIDrive - ADL200 Lift AC Drive • Lift Control Platform
3
Versátil
Pensado y desarrollado para ofrecer una solución única de los productos en cada tipología de instala-ción, el ADL200 cumple completamente las más difusas tecnologías de sistema del sector:
• roomless & standard
• Con y sin engranajes (“Geared” y “gearless”) • revamping.
Calidad integrada
El ADL200 integra el filtro de red en cumpli-miento de la normativa EN12016 así como de la normativa EN12015 con inductancia de la red externa.
Qualidade Integrada
O ADL200 possui filtro de entrada integrado em conformidade com a norma EN12016 e EN120015 e reatância de entrada externa.
Acceso rápido
La utilización en primer plano para garantizar la instalación rápida y fácil con placas de bor-nes extraíbles y sistemas de apantallamiento de los cables.
Acesso rápido
As características e design extremamente amigáveis do inversor garantem uma insta-lação simples e fácil através dos terminais removíveis e o sistema de aterramento.
Gestión Encoder
El ADL200 interactúa con todos los principales dispositivos de reali-mentación.Gerenciamento
de Encoder
O ADL200 permite utilizar todos os principais dispositivos de realimenta-ção.
Versátil
Pensado e desenvolvido para oferecer uma solução única
para qualquer tipo de instalação o ADL200 é totalmente equipa-do, pronto para trabalhar com diversos tipos de sistemas lift:
• “roomless” & tradicional • com e sem engrenagens • modernização
EXP_ENC ...
Digital incremental encoder (DE) - Standard on ADL220 Sinusoidal incremental encoder (SE) - On request
Sinusoidal incremental encoder with SinCos traces (SESC) - On request Sinusoidal incremental encoder with SinCos traces and absolute position (SE-SSI/EnDat) - Standard on ADL230 Sinusoidal incremental encoder and absolute position + Hyperface (SE-Hyperface) - Standard on ADL231
4
Bus de campo
El ADL200 integra el bus de campo más avanzado que se utiliza en el sector Lift:
• DCP3 para usarlo en modalidad EFC (Elevator Floor Control)
• DCP4 para usarlo en modalidad EFC EPC (Elevator Positionig Control)
• CAN con perfil DS402.
Tecnología de
configuración
Para la programación “peer-to-peer” con PC, el ADL200 integra línea serie estándar RS232 con protocolo Modbus RTU y la tecnología de inter-faz remoto “wireless” por medio de dispositivos Bluetooth ®.
Tecnologia de configuração
O ADL200 possui uma linha de comunicação
serial RS232 com protocolo padrão MODBUS-RTU, para programação “peer-to-peer” com o PC, e tecnologia para interface remota “wireless” por meio de dispositivos Bluetooth ®.
Bluetooth® is a registered trade mark of Bluetooth SIG.
Mecánica Universal
Extremadamente compacto, el ADL200 reduce las di-mensiones de los sistemas Lift tradicionales y satisface su implementación en instalaciones roomless.
Estrutura mecânica universal
A compactação extrema do ADL200 reduz o tamanho
convencio-nal dos sistemas “Lift” sendo adequado para instalações “room-less”.
Programación
avanzada
El avanzado entorno MDPLC basado en el estándar IEC61131-3, permite el
desarrollo e integración en el drive de funciones específicas como secuencia, temporizador, lógica de comando, algoritmos, etc… hasta ahora integradas en las placas de control de los dispositivos.
Programação
avançada
O avançado MDPlc compatível com o ambiente IEC61131-3, permite ao programador desenvolver e integrar funções especificas tais como sequencia-dores, temporizasequencia-dores, controles lógicos, algoritmos, etc.
Alimentación de Back-Up
El ADL200 garantiza el funcionamiento de la insta-lación en condiciones de falta de alimentación con función automática de retorno a planta, gestionada a través de alimentación monofásica a 230 Vac del dispositivo externo como SAI o batería almohadilla (con módulo EMS).Alimentação de Back-Up
O ADL200 garante o funcionamento da instalação em condições de falta de alimentação com função automática de retorno ao andar, permitida através de alimentação monofásica a 230 Volts do dispo-sitivo externo como UPS ou bateria (com módulo EMS)
Archiva tus propias
configuraciones
Con la “SD Card” (memoria Secure Digital) la memorización de la configuración aplicada re-sulta simple e inmediata, de la misma forma que la descarga de los datos archivados en el drive.
Salve suas
configurações
Você pode usar um “cartão SD” (Secure digital memory) para salvar as configurações de sistema de maneira fácil e imediata, e ainda carregar as configurações salvas em outro inversor.
Fieldbuses
O ADL200 possui as mais avançadas tec-nologias de fieldbus usadas no setor “Lift”:
• DCP3 para uma utilização no modo EFC (Elevator Floor Control)
• DCP4 para uma utilizaçãono modo EFC (Elevator Positioning Control)
• CAN com perfi DS402.
CAN
DCP
3
DCP
4
Special adapter required (Key SD-Card)
SIEIDrive - ADL200 Lift AC Drive • Lift Control Platform
Ferramenta"GF-e
X
press” de
configuração para o PC
Todos os inversores da série SIEIDrive e os dispositivos de Automação do Grupo GEFRAN (CLP, IHM, instrumentos, etc.) podem ser progra-mados pelo PC através do configurador GF-eXpress.
Um ambiente de programação que permite a programação e o contro-le compcontro-leto do produto, graças a uma potente estrutura de software intuitivo:
• Programação com lista de parâmetros ou diagramas de blocos • Osciloscópio integrado
• Configuração da ferramenta de programação em 5 idiomas
• Conexão Multidrop de até 32 inversores
6
5
Teclado de programación
La interacción hombre/máquina es simple, inmediata y totalmente funcional gracias al teclado de progra-mación opcional KB-ADL.
Software de programación
Una plataforma potente pero con una estructura de rápida interpretación para cualquier nivel de usuario, aún más fácil gracias al teclado y pantalla con texto claro. - Navegación intuitiva
- puesta en marcha inmediata gracias a la herramienta “Wizard”
- programación en 5 idiomas (IT-ING-FR-TED-SP)
- unidad de medida de ingeniería
• Pantalla alfanumérica de 5 líneas de 21 caracteres
Display alfanumérico com 5 linhas X 21 caracteres
• Teclas de función específicas
Teclas de função específicas
• Upload - Download y memorización de 5 grupos completos de paráme-tros del convertidor
Upload-Download e memorização de 5 grupos completos de parâme-tros do inversor
Software de Programação
Uma plataforma potente, com estrutura de rápida interpre-tação para qualquer nível de usuário, facilitado pela
navega-ção do teclado e display alfanumérico.
- navegação intuitiva
- start-up assistido graças à ferramenta “Wizard” - programação em 5 idiomas (IT-ING-FR-TED-SP) - medições em unidade de engenharia
“GF-e
X
press” Herramienta de configuración para PC
Todos los convertidores de la serie SIEIDrive y los dispositivos de Automatización del Grupo GEFRAN (PLC, HMI, instrumentos, etc.) pueden programarse en PC a través del configurador GF-eXpress.
Un ambiente de programación que permite la programación y el control completos del producto, gracias a una potente estructura se software intuitivo para cualquier operador:
• Programación con lista de parámetros o diagramas de bloques • Osciloscopio integrado
• Configuración de la herramienta de programación en 5 idiomas • Gestión en red Multidrop de hasta 32 inverters
• Alojamiento magnético en el drive o plegable
Alojamento magnético no inversor ou painel
• Alcance de gestión remo-ta hasremo-ta 15 metros
Controle remoto a distân-cia de até 15 metros
Teclado de programação
A interação homem/máquina é simples, imediata e total-mente funcional graças ao teclado de programação opcional KB-ADL.
SIEIDrive - ADL200 Lift AC Drive • Lift Control Platform
6
Technical Data
GEFRAN S.p.A. has a policy of the continuous improvement of performance and range of our products and therefore the Company retains the right to modify products, data and dimensions without notice. Although the data and information contained in this document is as accurate as we can make it, it is intended to be used for product description purposes only and must not be interpreted as being legally declared specifications.
Performance Accuracy
Control mode Speed regulation accuracy Control Range • PM Synchronous
• FOC with Speed feedback • FOC open loop • SSC (Sensorless Scalar Control) avanzato
± 0,01% Rated motor speed ± 0,01% Rated motor speed ± 30% Rated motor slip ± 60% Rated motor slip
1 : 10000 1 : 10000 1 : 100 1 : 30
Standard Configuration Setting ADL210 Sensorless / SSC 1 DI (Enable), 8 Programmable Digital Inputs (PNP / NPN), 4 Relay Outputs, RS232 Serial Line
ADL220 Field Oriented ADL220 Field Oriented + CAN (1)
1 DI (Enable), 8 Programmable Digital Inputs (PNP / NPN), 4 Relay Outputs, RS232 Serial Line, Digital incremental encoder, CAN bus (1)
ADL230 PM Synchronous ADL230 PM Synchronous + CAN (1)
1 DI (Enable), 8 Programmable Digital Inputs (PNP / NPN), 4 Relay Outputs, RS232 Serial Line, Sinusoidal incremental encoder with SinCos traces, CAN bus (1)
ADL231 PM Synchronous ADL231 PM Synchronous + CAN (1)
1 DI (Enable), 8 Programmable Digital Inputs (PNP / NPN), 4 Relay Outputs, RS232 Serial Line, Sinusoidal encoder - Absolute EnDat, CAN bus (1)
Power Stage
• Management of emergency evacuation system through 1ph UPS supply or DC battery (with EMS module)
• External AC or DC Choke in compliance with EN12015 • EMC Filter integrated
• Space vector PWM modulation
Standards Immunity / Emissions conformity with EN12015 (Conducted emission) and EN12016 (Immunity) Programming according to IEC 61131-3
Environmental Condition Enclosures IP20
Ambient temperature -10...+45°C, +45°C…+50°C with derating Altitude Max 2000 m (up to 1000 m without current limitation)
Approvals conformity with EEC directives for low voltage devices , conformity with American and Canadian market directives
Sizes - ADL200 1040 1055 2075 2110 3150 3185 3220 4300 4370 4450 5550 5750
Input
Uln AC input voltage Vac 230 - 400 - 460/480 Vac -15+10%, 3 ph
AC input frequency Hz 50/60 Hz, ± 5%
AC Input Current (without choke)
@ Uln = 230 Vac A 12 17 23 31 42 50 55 55 72 89 97 136
@ Uln = 400 Vac A 11 16 22 25 40 47 53 55 72 89 97 136
@ Uln = 480 Vac A 10 15 20 26 37 45 50 49 65 81 89 122
THD with DC choke @ I2n (according to EN 12015) % < 35%
Output AC Output Current (duty cycle 80%)
@ Uln = 230-400 Vac A 9 13.5 18.5 24.5 32 39 45 60 75 90 105 150 @ Uln = 480 Vac A 8.1 12.2 16.7 22 28.8 35.1 40.5 54 67.5 81 94 135 Inverter output @ Uln = 230 Vac kVA 3.6 5.4 7.4 9.8 12.8 15.6 17.9 23.9 29.9 35.8 41.8 51.8 @ Uln = 400 Vac kVA 6.2 9.4 12.8 17.1 22.2 27.1 31.2 41.6 52.0 62.3 72.7 104 @ Uln = 480 Vac kVA 6.7 10.1 13.9 18.3 24.0 29.2 33.7 44.9 56.1 67.3 78.6 112.2
Pn mot (Recommended motor output)
@ Uln = 230 Vac kW 2 3 4 5.5 7.5 9 11 15 18.5 22 30 37
@ Uln = 400 Vac kW 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75
@ Uln = 480 Vac Hp 5 7.5 10 15 20 25 30 40 50 60 75 100
Max Overload % 200% (180% sizes 4-5) * 10 sec with output frequency more than 3 Hz, 150% with output frequency less than 3 Hz
U2 Max output voltage V 0.98 x Uln (AC Input voltage)
f2 Max output frequency Hz 300
fsw Switching frequency (max) kHz 10
Dimensions
Width x Heigth x Depth mm 159.2 x 331.1 x 158.7 159.2 x 382.1 x 158.6 227,8 x 387 x 178 268 x 612 x 276 311 x 767 x 331
(inches) (6.27 x 13.04 x 6.25) (6.27 x 15.04 x 6.24) (8.97 x 15.24 x 7.01) (10.55 x 24.09 x 10.87) (12 x 30.2 x 13.03)
Weight kg 5.8 7.8 10.5 32 60
Rev. 0.6 - 10-7-2012
1S9A09
GEFRAN S.p.A.
Via Sebina 74
25050 Provaglio d’Iseo (BS) ITALY Ph. +39 030 98881
Fax +39 030 9839063 [email protected] www.gefran.com
Drive & Motion Control Unit
Via Carducci 24
21040 Gerenzano [VA] ITALY Ph. +39 02 967601 Fax +39 02 9682653 [email protected] Technical Assistance : [email protected] Customer Service : [email protected] Ph. +39 02 96760500 Fax +39 02 96760278
Gefran worldwide
ISO 9001 FM 38167 GEFRAN BENELUX Lammerdries-Zuid, 14A B-2250 OLEN Ph. +32 (0) 14248181 Fax. +32 (0) 14248180 [email protected] GEFRAN BRASIL ELETROELETRÔNICA Avenida Dr. Altino Arantes, 377/379 Vila Clementino 04042-032 SÂO PAULO - SP Ph. +55 (0) 1155851133 Fax +55 (0) 1132974012 [email protected] GEFRAN DEUTSCHLAND Philipp-Reis-Straße 9a 63500 SELIGENSTADT Ph. +49 (0) 61828090 Fax +49 (0) 6182809222 [email protected] SIEI AREG - GERMANY Gottlieb-Daimler-Strasse 17/3 D-74385 Pleidelsheim Ph. +49 7144 89 736 0 Fax +49 7144 89 736 97 [email protected] GEFRAN ESpAñA C/ de Vic, 109-111 08160 Montmeló (BARCELONA) Ph. +34 934982643 Fax +34 935721571 [email protected] GEFRAN FRANCE4, rue Jean Desparmet - BP 8237 69355 LYON Cedex 08 Ph. +33 (0) 478770300 Fax +33 (0) 478770320 [email protected] GEFRAN SUISSE SA Rue Fritz Courvoisier 40 2302 La Chaux-de-Fonds Ph. +41 (0) 329684955 Fax +41 (0) 329683574 [email protected] GEFRAN - UK Ltd.
Capital House, Hadley Park East TELFORD, TF1 6QJ Ph. +44 (0) 845 2604555 Fax +44 (0) 845 2604556 [email protected] GEFRAN Inc. 8 Lowell Avenue WINCHESTER - MA 01890 Toll Free 1-888-888-4474 Fax +1 (781) 7291468 [email protected] GEFRAN SIEI - ASIA Blk. 30 Loyang way 03-19 Loyang Industrial Estate 508769 SINGAPORE Ph. +65 6 8418300 Fax. +65 6 7428300 [email protected] GEFRAN TAIWAN Rm. 3, 9F., No.8, Ln. 157, Cihui 3rd St., Zhongli City, Taoyuan County 320, Taiwan (R.O.C.) Tel/Fax +886-3-4273697 [email protected]
GEFRAN SIEI Drives Technology (Shanghai) Co., Ltd.
No. 1285, Bei He Road, Jiading District, Shanghai, China 201807
Ph. +86 21 69169898 Fax +86 21 69169333 [email protected]
GEFRAN SIEI Electric (Shanghai) pte. Ltd. No. 1285, Bei He Road Jiading District, Shanghai, China 201807
Ph. +86 21 69169898 Fax +86 21 69169333 [email protected] GEFRAN INDIA Pvt. Ltd Head office (Pune office) Survey No: 182/1 KH, Bhukum, Paud road, Taluka – Mulshi, Pune - 411 042. MH, INDIA Ph:+91-20-3939 4400 Fax: +91-20-3939 4401 [email protected] Branch office (Thane office) 403, Damodar Nivas,
‘B’ Cabin Road, Near Railway quarters, Naupada, Thane (W)
400 602 , MH, India Ph. +91-22-2533 8797 Fax +91-22-2541 8797 [email protected]
Branch office (Ahmedabad Office) 20-A, Second Floor,
Kala Purnam Building, Near Municipal Market, C. G. Road, Ahmedabad 380 019, Gujarat, India Phone: +91-79-2640 3591 Phone/Fax: +91-79-2640 3592 [email protected] AUTHORIZED DISTRIBUTORS Argentina Austria Australia Belarus Bosnia/ Herzegovina Canada Chile Colombia Croatia Czech Republic Denmark Finland Greece Hungary Iran Israel Japan Jordan Kazaknstan Korea Kosovo Lebanon Macedonia Malaysia Maroc Mexico Montenegro New Zeland Norway poland portugal Romania Russia Saudi Arabia Serbia Singapore Slovakia Republic Slovenia South Africa Sri Lanka Sweden Thailand Tunisia Turkey Ukraine
United Arab Emirates Venezuela
