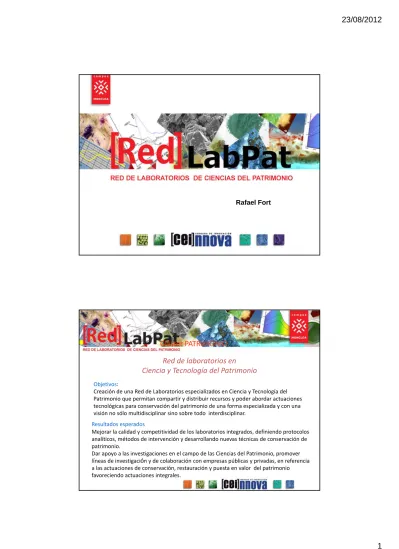

Red de laboratorios en Ciencia y Tecnología del Patrimonio

(1)

Rafael Fort

Red de laboratorios en

Ciencia y Tecnología del Patrimonio

Mejorar la calidad y competitividad de los laboratorios integrados, definiendo protocolos

analíticos, métodos de intervención y desarrollando nuevas técnicas de conservación de

patrimonio.

Dar apoyo a las investigaciones en el campo de las Ciencias del Patrimonio, promover

líneas de investigación y de colaboración con empresas públicas y privadas, en referencia

a las actuaciones de conservación, restauración y puesta en valor del patrimonio

favoreciendo actuaciones integrales.

Objetivos

:

Creación de una Red de Laboratorios especializados en Ciencia y Tecnología del

Patrimonio que permitan compartir y distribuir recursos y poder abordar actuaciones

tecnológicas para conservación del patrimonio de una forma especializada y con una

visión no sólo multidisciplinar sino sobre todo interdisciplinar.

Resultados esperados

Clúster PATRIMONIO

(2)

2 UPM

UCM

RedLabPat

Grupos de

Investigación

Centros de Apoyo

a la Investigación

CAI´s

DACIPA

Grupos de

Investigación

Grandes

Laboratorios

de Apoyo

IPCE

CSIC

CIEMAT

PN

14 laboratorios

forman parte de la red

7 UCM

5 UPM

1 UCM-UPM

1 CSIC-UCM

Personal implicado: >50 personas

Experiencia de más de 30 años

Experiencia en obras emblemáticas

Arquitectos, Ingenieros, Químicos,

Geólogos, Biólogos, Físicos, Arqueólogos,

Historiadores, Restauradores, etc.

Tiene el apoyo de los grupos de investigación

de la UCM-UPM y de los grupos agregados

(3)

•Lab. de Química aplicada a la Conservación del Patrimonio. Facultad de Bellas Artes (UCM) •Laboratorio de Petrofísica. Instituto de Geociencias (CSIC-UCM)

•CAI de Arqueometría y Análisis Arqueológico. Facultad de Geografía e Historia (UCM) •Lab. de Georreferenciación. Facultades de Ciencias Matemáticas y Ciencias Físicas (UCM) •Laboratorio BIOCRIPT. Facultad de Ciencias Biológicas (UCM)

•Lab. de Espectroscopía Raman de Química-Física I. Facultad de Ciencias Químicas (UCM) •Lab. de Dataciones en Ciencias del Patrimonio (DACIPA). Instituto de Geociencias (CSIC-UCM) • Laboratorio de Fotometría y color. Escuela Universitaria de Óptica (UCM)

•Laboratorio de Conservación y Restauración de la Biblioteca Histórica (UCM)

•Laboratorio de Estratigrafía Biomolecular. Escuela Técnica Superior de Ingenieros de Minas (UPM) •Lab. de tecnologías de la Información geográfica . ETSI Topografía,Geodesia y Cartografía (UPM) •Laboratorio de Estructuras. ETS Arquitectura (UPM)

•Laboratorio EUITF. ETS Ingenieros de Montes (UPM).

(4)

4

7

Las obras de hoy son el patrimonio del futuro.

Por lo tanto, hay que cuidarlas desde su creación

(5)

CONSERVACIÓN

Adoración de los Reyes (Yañez de la Almedina: 1475 - 1540)

Catedral de Cuenca.

Peventiva Curativa

Laboratorio de Química aplicada a la Conservación del Patrimonio.

(6)

6

(7)

Conservación del

Patrimonio

Caracterización

de materiales

Deterioro

Durabilidad

Tratamientos

Propiedades de superficie Propiedades mecánicas y estructurales Técnicas no destructivas Envejecimiento acelerado Comportamiento Hídrico

Laboratorio de Petrofísica

Tiene como funciones la obtención de parámetros físicos de piedra de construcción morteros, cerámicos,etc. UNE‐EN‐ISO 9001:2008 Laboratorio de Estratigrafía Biomolecular (UPM) Laboratorio BIOCRIPT (UCM) Laboratorio BIO‐MAT (UPM) Caracterización Biodeterioro Datación por racemización de aminoácidos Laboratorio BUCM (UCM)

Biomarcadores

(8)

8 Laboratorio de Estructuras. ETS Arquitectura (UPM)

Equipamiento: 2,9 millones euros+ daniel

Personal implicado: >50 personas

3 Laboratorios están integrados en la Red de laboratorios de la

Comunidad de Madrid

Difracción de Rayos X

Espectrometría de Masas

Espectroscopía de Infrarrojo-Ramán

ICTS Centro Nacional de Microscopia Electrónica

Microanálisis Elemental

Resonancia Magnética Nuclear (RMN)

Técnicas Físicas

(9)

Convocatoria Infraestructura del CEI.

Cluster Patrimonio 173.000 €

- Georadar multicanal de tracción mecánica 118.000

- FRX ED portátil 55.000 €

Convocatoria INNOCAMPUS 680.000 €

- Laboratorio de Datación por luminiscencia 450.000 €

- Otro equipamiento: 230.000 €

Nuevo equipamiento

Criterios: Infraestructura no existente en el Campus

Complemento a equipamientos ya existentes

Equipos portátiles

CAI, LPF, ETSMontes

Técnicas Mínimamente Invasivas o TND

Dendrología (INIA)

Paleomagnetismo (UCM)

Radiocarbono (CSIC)

Luminiscencia (TL/OSL) (UCM-UPM-CSIC-CIEMAT)

Racemimización de aminoácidos (UCM)

Métodos Radiométricos: Rb/Sr, Sm/Nd, K/Ar, Pb-Pb. (UCM)

Implantación del Laboratorio de

Dataciones en el Ámbito de Ciencias del Patrimonio

(10)

10 3000 Fases minerales

con Propiedades luminiscente

Datación

Geológica

Arqueológica

100-800.000 años

TL: Termoluminiscencia

OSL: Luminiscencia óptimamente estimulada

Cambio climático global

Paleontología

Geomateriales luminiscentes

Dataciones absolutas por técnicas de Luminiscencia

Datación e Investigación Lectores de TL/OSL con una fuente radiactiva Lector de catodoluminiscencia espectral Equipo Gamma-espectrómetro de campo

Datación en Ciencias Patrimonio DACIPA Campos de actuación  Datación (geológica y arqueológica)  Autentificación de piezas del patrimonio  Paleoclimatología‐Cambio climático  Dosimetría Espacial (empleado en meteoritos)  Detección de alimentos irradiados.  Dosimetría retrospectiva en caso de accidentes radiológicos.  Caracterización de defectos estructurales en sólidos aislantes  Determinación de daños estructurales en materiales de construcción  Identificación de partículas de polvo responsables de enfermedades

2 Equipo de datación por TL /OSL equipada con: fuente de luz azul para estimulación con > 80 mW/cm2 de luz de 470 nm de longitud de onda, y fuente de 830 nm de longitud de onda para estimulación con un máximo de >135 mW/cm2 de radiación infrarroja, y fuentes radioactivas de 90_{Sr para irradiaciones beta, con}

equipo para irradiaciones al vacío. Se incorpora de catodoluminiscencia espectral y accesorio de medidas secuenciales de hasta 100 granos

Dataciones absolutas por técnicas de Luminiscencia

(TL/OSL)

(11)

FRX ED portátil

(12)

12 Equipo prospección geoeléctrica de alta resolución

Los equipos UAV (Unmanned Aerial Vehicle) están especialmente diseñados para realizar tareas de campo:

prospección, documentación, exploración, inspección, etcétera.

Permiten:

•Toma de datos para puntos de apoyo topográfico •Generación de modelos digitales de elevación (MDE) •Microtopografías

• Fotografía infrarroja •Ortofotografías • Video •Modelos 3D.

(13)

es una técnica de examen que permite estudiar las capas subyacentes de una pintura, que no pueden ser apreciadas a simple vista.

El equipo dispone de una tecnología que permite la obtención de imágenes en alta definición de áreas 150 cm. y sin distorsión angular alguna

La cámara capta la respuesta correspondiente al intervalo de longitudes de onda entre 900 ‐ 1.700 nm permitiendo la obtención de imágenes de alta resolución de 16 megapíxeles

Equipo de reflectografía infrarroja

Ensayos de durabilidad de materiales

Control de calidad de los productos propuestos para tratamientos de conservación y restauración. Cuando se trata de consolidantes, fijativos, agentes hidrofugantes y agentes de limpieza, que van a ser utilizados sobre materiales inorgánicos, tales como piedra, metales, cerámicos y paramentos que se encuentran en ambientes externos y por tanto, en condiciones especialmente agresivas, es fundamental estudiar la acción

(14)

14 Ensayos de durabilidad de materiales

Envejecimiento lumínico (arco xenón).

Resultado después de 360h (2º ciclo de envejecimiento)

(15)

EFICACIA-IDONEIDAD-DURABILIDAD

Patologías

Causas de

_Deterioro

Características

del soporte

TRATAMIENTO

Características

del producto

Formas de

_aplicación

Medio ambiente

Diseño específico de tratamientos

Chromatic restoration method for works of art based on the use of colour tables or charts as colour reference system Patent Number PCT/ES00/00201

Método para la resolución de cubiertas acabadas _{superficies pétreas y sus aplicaciones Patente nº P200702293}Procedimiento de preparación de pátinas o películas para

A)

Procedimiento para la obtención de un nuevo acabado para superficies pétreas Nº: ES/201131916

Patente s

(16)

16

Museo Nacional de Ciencias Naturales (CSIC) Museo Arqueológico Provincial de Madrid Instituto Geológico y Minero de España Estación Experimental El Zaidín (CSIC) Granada Instituto de Agrobiología (CSIC) Canarias Instituto Técnico de la Construcción (Zaragoza). Instituto Geográfico Nacional Universidad de Cantabria Universidad País Vasco Universidad de la Laguna Universidad de Cádiz Universidad de Castilla La Mancha Universidad de Granada Universidad de Córdoba Instituto de Patrimonio Cultural de España (IPCE) Patronato de los Reales Alcázares (Sevilla) Patrimonio Nacional Dirección General de Patrimonio. Comunidad de Madrid Consejería de Cultura. Comunidad de Madrid Consejería de Medio Ambiente.Comunidad de Madrid Junta de Castilla‐La Mancha Junta de Castilla y León Ayuntamiento de Madrid Ayuntamiento de San Lorenzo de El Escorial Arzobispado de Alcalá de Henares Asociación Cultural Cantabria Nuestra Asociación Cultural Plaza Porticada Institut Manorquí d’Estudis (IME) Orden de los Padres Dominicos GRUPO INTERLAB S.A. AGUAS DE SOUSAS, VERÍN DOMNICK HUNTER IBERICA PROYEX, S.A. AENA RED ELÉCTRICA ESPAÑOLA PROYECTOS TÉCNICOS DE ILUMINACIÓN TRYCSA SOPSA S.A GEOCISA ARQUEOESTUDIO ARTEMÓN ODEL LUX ARTRA Trabajos Arqueológicos CYM YÁÑEZ ENTORNO Y VEGETACIÓN S.A LORQUIMUR, S.A. MARZABAL S.L. MEXOS S.A. PROLISER S.A. QUIJANO S.A. SIT‐TRANSPORTES INTERNACIONALES LLEDO
