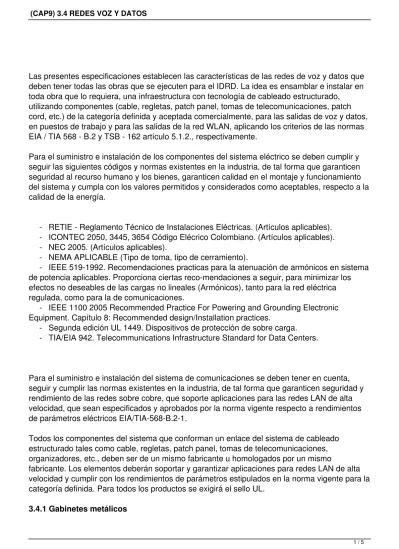

Las presentes especificaciones establecen las características de las redes de voz y datos que deben tener todas las obras que se ejecuten para el IDRD. La idea es ensamblar e instalar en toda obra que lo requiera, una infraestructura con tecnología de cableado estructurado,
utilizando componentes (cable, regletas, patch panel, tomas de telecomunicaciones, patch cord, etc.) de la categoría definida y aceptada comercialmente, para las salidas de voz y datos, en puestos de trabajo y para las salidas de la red WLAN, aplicando los criterios de las normas EIA / TIA 568 - B.2 y TSB - 162 artículo 5.1.2., respectivamente.
Para el suministro e instalación de los componentes del sistema eléctrico se deben cumplir y seguir las siguientes códigos y normas existentes en la industria, de tal forma que garanticen seguridad al recurso humano y los bienes, garanticen calidad en el montaje y funcionamiento del sistema y cumpla con los valores permitidos y considerados como aceptables, respecto a la calidad de la energía.
- RETIE - Reglamento Técnico de Instalaciones Eléctricas. (Artículos aplicables). - ICONTEC 2050, 3445, 3654 Código Elécrico Colombiano. (Artículos aplicables). - NEC 2005. (Artículos aplicables).
- NEMA APLICABLE (Tipo de toma, tipo de cerramiento).
- IEEE 519-1992. Recomendaciones practicas para la atenuación de armónicos en sistema de potencia aplicables. Proporciona ciertas reco-mendaciones a seguir, para minimizar los efectos no deseables de las cargas no lineales (Armónicos), tanto para la red eléctrica regulada, como para la de comunicaciones.
- IEEE 1100 2005 Recommended Practice For Powering and Grounding Electronic Equipment. Capítulo 8: Recommended design/Installation practices.
- Segunda edición UL 1449. Dispositivos de protección de sobre carga. - TIA/EIA 942. Telecommunications Infrastructure Standard for Data Centers.
Para el suministro e instalación del sistema de comunicaciones se deben tener en cuenta, seguir y cumplir las normas existentes en la industria, de tal forma que garanticen seguridad y rendimiento de las redes sobre cobre, que soporte aplicaciones para las redes LAN de alta velocidad, que sean especificados y aprobados por la norma vigente respecto a rendimientos de parámetros eléctricos EIA/TIA-568-B.2-1.
Todos los componentes del sistema que conforman un enlace del sistema de cableado estructurado tales como cable, regletas, patch panel, tomas de telecomunicaciones, organizadores, etc., deben ser de un mismo fabricante u homologados por un mismo
fabricante. Los elementos deberán soportar y garantizar aplicaciones para redes LAN de alta velocidad y cumplir con los rendimientos de parámetros estipulados en la norma vigente para la categoría definida. Para todos los productos se exigirá el sello UL.
3.4.1.1 Alcance
El Contratista deberá tener en consideración:
- Gabinete tapas removibles. - Patch panel 19”.
- Marcación. - Patch cord.
- Rieles para montaje de equipos. - Bandeja deslizante de 19”.
- Canaletas para alimentación eléctrica, por cada gabinete fabricado en lámina cold rolled calibre 20.
- Salidas eléctricas dobles con polo a tierra aislado.
- Bandeja fija de 19” por 0.60 m. de fondo, para soporte de servidores fabricadas en lámina CR calibre 16.
- Organizadores de cables. - Ángulos para anclaje al piso.
- Tornillos de 6 mm. con tuerca cajón. - Transporte.
3.4.1.2 Especificación
Comprende el suministro de gabinetes para centralizar las redes de voz y datos para instalar los elementos activos del sistema. Estos se deben suministrar de acuerdo al número de salidas de las redes definidas en el diseño. Los gabinetes metálicos deben ser ubicados en una zona o cuarto especial, donde se garanticen que estarán fuera del alcance de personas no autorizadas que puedan manipularlos, éstos básicamente se utilizaran para contener todos los equipos activos que conformen la red de voz y datos del proyecto.
Gabinete para voz y datos.
El gabinete llevará un patch panel de 24 puertos en formato de 19”, los cuales han de ser de la categoría definida para el proyecto, incluye jacks RJ45, que permita instalación de etiquetas y accesorios según norma técnica. La identificación en el patch panel debe ser consecutiva, tendrá caracteres alfanuméricos de identificación en la parte frontal y posterior del panel, acorde a lo indicado en la norma TIA/EIA 606-A y descrita en los planos de diseño. Ha de permitir la conexión posterior y frontal de cada Jack. Se efectuará la terminación de los conectores con una herramienta de impacto de un solo conductor.
Los Patch panel estarán construidos de aluminio anonizado con su respectiva numeración. Así mismo vendrán configurados con ocho (8) módulos de
indicar su función. Las patch panel deben contar con la certificación UL. Los Patch Panel deberán tener un accesorio limitador de curva (Strain Relief).
Los Patch Panel serán tipo IDC de categoría 6 de 19” de ancho, para instalación en el rack en el cuarto técnico. La interconexión debe hacerse con patch cord stranded (conductores
multifilares tipo flexible) con longitud mínima de 1.0 m. y máxima de 3 m. y conectores RJ-45 (8 hilos).
Los patch cord deberán poseer una manga de protección en la unión de cable-plug RJ45, soldada a la chaqueta del cable, para mejorar la protección de la unión ante eventuales tensiones excesivas. Serán de las longitudes indicadas en las tablas de cantidades y sin excepción deberán ser ensam¬blados en fábrica para la red de datos. Los patch cord en el área de trabajo para la red de voz, serán de ensamble local, en cable plano de cuatro (4) hilos y conectores RJ-45/RJ11.
Los gabinetes deberán poseer las siguientes dimensiones estándar: - 2.10 m. de alto. - 0.73 m. de ancho. - 0.73 m. de fondo.
Estos gabinetes deberán estar fabricado en estructura de tubería de 1 - 1/2” por 1 - 1/2”, en lámina CR calibre 16 y deberán poseer las siguientes especificaciones:
- Puerta frontal desmontable de instalación derecha o izquierda, fabricada en lámina CR calibre 18, con troqueles o perforada para ventilación y cerradura bombín importada de
empuñadura giratoria. - Puerta posterior lisa desmontable, de instalación derecha o izquierda, fabricada en lámina CR calibre 18, con troqueles o perforada para ventilación y cerradura importada tipo paletón. - Dos tapas laterales removibles, fabricadas en lámina CR calibre 18, con cerradura rápida tipo paletón importada. - Tapa superior con malla para ventilación y troquelados para instalar ventiladores. - Cuatro (4) rieles para soporte de equipos o bandejas de posición ajustable a los costados, frontal y posterior, fabricados en lámina CR calibre 14. - Adicional, bandeja deslizable de 19” por 0.70 m. de fondo para soporte de servidores fabricadas en lámina CR calibre 16 con correderas para 60 kilos de soporte. - Adicional, bandeja fija de 19” por 0.60 m. de fondo para soporte de - servidores fabricadas en lámina CR calibre 16. - Adicional, porta teclado metálico de 19” deslizable fabricado en lámina CR calibre 18. - Dos (2) canaletas (multitomas) para alimentación eléctrica por cada gabinete fabricado en lámina cold rolled calibre 20, con cinco (5) salidas eléctricas dobles (10 puertos), con polo a tierra aislado cada multitoma. - Dos (2) organizadores de cables fabricados en varilla redonda de 5 mm. - Ángulos para anclaje al piso, sistema antivuelco. - Adicional, tornillos de 6 mm. con tuerca cajón, tornillos 12 x 24, siste¬ma inglés. - Terminación en pintura electrostática en polvo color negro texturizado semi-brillante.
3.4.1.3 Sistema de medida y pago
La unidad de medida para el gabinete será unidad (und). El precio incluye el suministro y transporte de los materiales y equipos pasivos, mano de obra y herramientas requeridas para su correcta instalación y pruebas.
3.4.2 Bandeja portacables 3.4.2.1 Alcance
El Contratista deberá tener en consideración:
- Bandeja portacable. - Platinas de unión. - Tornillos de unión. - Perfil en C. - Varilla roscada. - Tuercas. - Arandelas. - Conductor de cobre para continuidad de tierra. - Grapas para conexión de tierra de conductor a bandeja. - Cuadrilla de montaje eléctrico. - Herramienta cuadrilla de montaje eléctrico. - Transporte.
3.4.2.2 Especificación
Comprende el suministro transporte e instalación de bandeja portacables para redes de
energía regulada, normal y comunicaciones; instalada, suspendida de la placa o anclada a los muros, con elementos de fijación estructural debidamente coordinados con el diseño estructural correspondiente, de tal forma que permita la instalación posterior de un sistema de cableado estructurado.
La bandeja portacables deberá permitir la distribución del cableado a todas las dependencias de la edificación, desde un centro de cableado principal ubicado en un cuarto técnico
especificado para tal fin dentro de las instalaciones del parque. La ubicación de los centros de cableado para distribución, deberá tener en cuenta las distancias máximas establecidas de acuerdo a las normas internacionales.
Bandeja portacables tipo rejilla con soportería.
La bandeja portacables podrá ser tipo rejilla construida con una malla de 50 mm., fabricada con hilos de acero soldados juntos de acuerdo a su forma final, en los sitios donde sea fácilmente accesible por el público general, especialmente, donde se realicen obras de remodelación y no se cuenten con la altura suficiente para su adecuada instalación; se instalarán ductos cerrados con tapa. Las bandejas deben ser de las dimensiones indicadas en los planos.
Para juntar los diferentes tramos de bandejas portacables, se utilizarán únicamente los sistemas de unión rápida o sistemas con tornillos de tipo CE25/CE30 hechos, probados mecánicamente y proveídos por el fabricante de bandejas portacables.
Las figuras de cambio de nivel o dirección se realizarán mediante la misma bandeja según las indicaciones del fabricante. Para la continuidad de tierra, la bandeja llevará un cable de cobre desnudo del calibre definido en el diseño, unido en cada accesorio independiente de la
bandeja.
La resistencia eléctrica de las uniones no superará los 50 mΩ y será probada, según
procedimiento descrito en la norma CEI 61537, en caso que se requiera se instalarán puentes en conductor de cobre que garantice la continuidad y resistencia requerida.
Soportería para bandeja.
Para la fijación se deben utilizar soportes estándar, suministrados por el fabricante y se deben asegurar con elementos que garanticen su funciona-miento a nivel estructural, tales como anclajes de expansión, ménsulas y tornillería. Los elementos para la fijación deben ser
suministradas por el fabricante de la bandeja, para el caso de la bandeja tipo guarda escoba, se fijará con tornillo auto perforante o con chazo y tornillo, según la superficie de fijación. Todas las bandejas portacables metálicas puestas en las instalaciones, en todo su recorrido, deberán tener conectado una línea de continuidad mediante un conductor desnudo en alambre de Cobre (Cu), calibre No.12 AWG, el cual debe conectarse físicamente y continuo en cada tramo o fracción del mismo, mediante un tornillo para fijación a la bandeja para que permita y garantice la continuidad en todo el trayecto; dando garantía y protección contra el riesgo eléctrico, los ductos EMT se conectaran a tierra en los extremos origen y destino. 3.4.2.3 Sistema de medida y pago
La unidad de medida para la bandeja portacables será el metro (m). El precio incluye el suministro y transporte de los materiales accesorios de montaje (varilla roscada, pernos de fijación, canal estructural, tuercas, arandelas), mano de obra, herramientas y equipos requeridos para su correcta instalación.
3.4.3 Canaleta portacables 3.4.3.1 Alcance
El Contratista deberá tener en consideración:
- Canaleta portacables tres compartimentos. - Anclajes de fijación. - Tornillería. - Conductor de cobre para continuidad de tierra. - Grapas para conexión de tierra de conductor a bandeja. - Cuadrilla de montaje eléctrico. - Herramienta cuadrilla de montaje eléctrico. - Transporte.
3.4.3.2 Especificación
Comprende el suministro de canaleta tipo zócalo para la instalación de salidas de voz , datos y energía regulada. La canaleta se instalará en los muros en la parte inferior de los mismos, de tal forma que permita la instalación posterior de un sistema de cableado estructurado. La bandeja portacables, deberá permitir la distribución del cableado a todas las dependencias de la edificación, desde un centro de cableado principal ubicado en un cuarto técnico. La bandeja estará pintada al horno o con pintura electrostática del color establecido en el proyecto.
Las bandejas se suministrarán según las dimensiones definidas en los planos. Las bandejas serán metálicos construidas en lámina Coll rolled, mínimo calibre 20 USG, con tres (3) compartimentos metálicos que permita cablear independientemente voz, datos y energía; el acabado será con pintura elec¬trostática y deberán tener secciones troqueladas que permitan la instalación de las diferentes tomas. La tapa vendrá por secciones modulares de 2.4 m. y troqueles para el montaje de las tomas.
3.4.3.3 Sistema de medida y pago
La unidad de medida para la canaleta portacables será el metro (m). El precio incluye el suministro y transporte de los materiales accesorios de montaje, varilla roscada, pernos de fijación, canal estructural, tuercas, arandelas; mano de obra, herramientas y equipos requeridos para su correcta instalación.
3.4.4 Salida regulada 3.4.4.1 Alcance
El Contratista deberá tener en consideración:
- Toma monofásica doble con polo a tierra, tipo hospitalario. - Troquel para montaje de toma. - Tornillo de lámina. - Cable preentorchado en fábrica 3 x 12 AWG THHN 90 °C 600 V. - Alambre 12 AWG desnudo. - Conector tipo resorte. - Cuadrilla instalaciones eléctricas. - Herramienta cuadrilla instalaciones eléctricas. - Transporte.
3.4.4.2 Especificación
Comprende el suministro transporte e instalación de los elementos para una salida regulada, color naranja, según Nema (5-15R), alojadas en bandeja portacables.
Las salidas eléctricas reguladas para los equipos de seguridad, para el gabinete de servidores, el rack abierto cuando aplique, deberán estar soportadas por la UPS.
3.4.5.1 Alcance
El Contratista deberá tener en consideración:
- Toma doble de voz y datos. - Troquel para montaje de toma de voz y datos. - Tornillo de lámina. - Cuadrilla instalaciones voz y datos. - Herramienta cuadrilla instalaciones voz y datos. - Transporte.
3.4.5.2 Especificación
Comprende el suministro transporte e instalación de los materiales re queridos para la salida de voz y datos categoría 6. La configuración para la ubicación de salidas de voz y datos será por cada puesto de trabajo y estará compuesta por dos (2) cables UTP, categoría 6, uno para la salida de datos y otro para la salida de voz. Toda salida debe estar debidamente marcada o numerada con elementos especialmente diseñados para este fin (stickers autoadhesivos de alta durabilidad). A menos que se indique lo contrario se marcará en la división correspondiente de la canaleta en su debido troquel.
Puesto de trabajo con salidas en canaleta portacables.
Cuando por algún motivo no se habilite alguna de las salidas del faceplace, la salida quedará cubierta con un guardapolvo. Las tomas, salidas de voz y datos o faceplace, deben estar ubicadas sobre una la tapa troquelada en las canaletas o sobre una caja 2400 en muros que debe ser independiente a la salida eléctrica, para facilitar su mantenimiento y manipulación, en caso de reparaciones correctivas o preventivas; deben poderse retirar para realizar
mantenimientos, sin necesidad de afectar los demás servicios.
Cada salida llevará sus correspondientes jacks que se conectarán al cable UTP Categoría 6. A cada puerto se le proporcionará un icono para indicar su función (voz o datos). La unidad de pago para salidas de voz y datos o faceplace será por unidad y estará compuesta por la caja 2400 galvanizada
y suplemento, el faceplace de dos (2) posiciones, dos (2) jack RJ45, cinta de marcación y guardapolvos.
3.4.5.3 Sistema de medida y pago
La unidad de medida para la salida de voz y datos será la unidad (und). El precio incluye el suministro y transporte de los materiales accesorios de montaje, mano de obra y herramientas requeridas para su correcta instalación.
3.4.6 Cableado 3.4.6.1 Alcance
El Contratista deberá tener en consideración: - Cable UTP, cuatro (4), pares categoría 6. - Marcación cable. - Cuadrilla de voz y datos. - Herramienta cuadrilla de voz y datos. - Transporte.
3.4.6.2 Especificación
Comprende el suministro de cable UTP de cuatro (4) pares, conformado por conductores de cobre sólido, debidamente aislados, trenzados en pares. El cable estará cubierto en chaqueta tipo PVC retardante al fuego, tipo CMR según NTC 2050; debe proporcionar características de rendimiento mayores que los indicados en los boletines de categoría 6, en todos los
parámetros solicitados por la norma TIA/EIA 568-B.2-1.
Las características de transmisión de los cables entorchados, se pueden ver afectadas por técnicas inadecuadas de instalación, lo cual se va a reflejar cuando se necesite transmitir a altas velocidades; por esto se recomienda observar los siguientes puntos en el tendido del cable. El cable clasificado como categoría 6 de cuatro (4) pares tiene un alcance de 90 m., por lo que los diseños de rutas de cableado deben estar dentro de este rango de distancias, sin considerar la utilización de distribuidores secundarios.
El cable no se puede ni debe someterse a tensiones excesivas ni a curvas que puedan provocar ruptura de los conductores o variación del trenzado de los dos (2) conductores que conforman el par o de los pares entre sí.
3.4.6.3 Sistema de medida y pago
La unidad de medida para el cableado será el metro (m). El precio incluye el suministro y transporte de los materiales accesorios de montaje, mano de obra y herramientas requeridas para su correcta instalación.
3.4.7 Salida señal de TV 3.4.7.1 Alcance
El Contratista deberá tener en consideración:
- Tubo de ¾”. - Terminal de ¾”. - Curva de ¾”. - Unión de ¾”. - Grapa ¾”. - Limpiador PVC. - Pegante líquido PVC. - Caja galvanizada 2400. - Cuadrilla instalaciones eléctricas. - Herramienta cuadrilla instalaciones eléctricas. - Transporte.
3.4.7.2 Especificación
Comprende el suministro, transporte e instalación de salida de señal de televisión para la conexión de equipos. La salida estará tendida en tubería de ¾” PVC o metálica, si se
encuentra empotrada o a la vista con los accesorios para su correcta fijación; el cableado será en conductor del tipo RG con el calibre definido en el diseño correspondiente, la salida se utilizará una toma con conector tipo F.
La salida para toma, incluirá una caja galvanizada tipo rectangular o con suplemento si llega más de un tubo a la caja, tubería correspondiente a un promedio de 3.0 m. por salida, con sus conectores según el tipo de tubería, 3.5 m. de cable coaxial, toma tipo F y demás accesorios requeridos para su correcta operación.
3.4.7.3 Sistema de medida y pago
La unidad de medida para la salida de señal de televisión será por unidad (und). El precio incluye el suministro y transporte de los materiales accesorios de montaje, mano de obra y herramientas requeridas para su correcta instalación.
