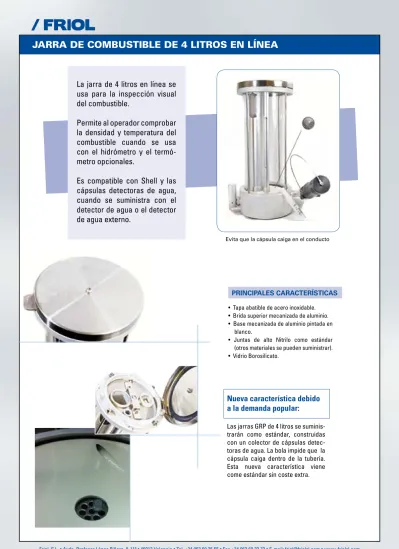

La jarra de 4 litros en línea se usa para la inspección visual del combustible.

Loading....

Loading....

Loading....

Loading....

Loading....

Texto completo

(1)

Nueva característica debido

a la demanda popular:

Las jarras GRP de 4 litros se

suminis-trarán como estándar, construidas

con un colector de cápsulas

detec-toras de agua. La bola impide que la

cápsula caiga dentro de la tubería.

Esta nueva característica viene

come estándar sin coste extra.

La jarra de 4 litros en línea se

usa para la inspección visual

del combustible.

Permite al operador comprobar

la densidad y temperatura del

combustible cuando se usa

con el hidrómetro y el

termó-metro opcionales.

Es compatible con Shell y las

cápsulas detectoras de agua,

cuando se suministra con el

detector de agua o el detector

de agua externo.

Evita que la cápsula caiga en el conducto

PRINCIPALES CARACTERÍSTICAS

• Tapa abatible de acero inoxidable. • Brida superior mecanizada de aluminio. • Base mecanizada de aluminio pintada en

blanco.

• Juntas de alto Nitrilo como estándar (otros materiales se pueden suministrar). • Vidrio Borosilicato.

(2)

Accesorio interno para Cápsula Shell 04L-JAR-0013 Accesorio para Cápsula Shell 04L-JAR-0035 Accesorio externo para Hydrokit 04L-JAR-0018 Tubo termómetro 04L-JAR-0011 Tubo densímetro 04L-JAR-0007

Puede suministrarse con:

• Tubo interno para densímetro.

• Tubo interno para termómetro.

• Accesorio interno para cápsula Shell.

• Accesorio externo para cápsula Shell.

• Accesorio externo para Hydrokit.

• Válvula de bola o deadman de entrada.

• Soporte de acero inoxidable.

• Tuberías y válvulas a medida, según las

necesidades del cliente.

La jarra de 4 litros en

línea se puede suministrar

con un detector de agua

externo o Hydrokit.

INFORMACIÓN GENERAL

El detector de agua externo o Hydrokit se monta la entrada de la jarra de 4 litros y se usa para tomar una muestra de combustible, y permite al operador comprobar agua libre en el combustible.

PRINCIPALES CARACTERÍSTICAS

• Cuerpo mecanizado de aluminio. • Tapa de Delrin con cable de sujeción. • Junta de Viton.

• Compatible con la cápsula estándar de Shell y Casri o el accesorio Hydrokit de Velcon.

Accesorios opcionales

Número Descripción

SAMP-EWD-0001B0 Detector de agua externo BSPP

SAMP-EWD-0001N0 Detector de agua externo NPT

SAMP-HYD-0001B0 Hydrokit BSPP

(3)

Friol Productos Jarras 4 litros Número Descripción

04L-JAR-0001B0 Jarra 4 litros conexiones BSP

04L-JAR-0001B1 Jarra 4 litros BSP con soportes de densímetro y Termómetro

04L-JAR-0001B2 Jarra 4 litros BSP con soportes de densímetro y Termómetro Hidrómetro y accesorio interno para pastilla Shell 04L-JAR-0001B3 Jarra 4 litros con accesorio de Hydrokit

04L-JAR-0001B4 Jarra 4 litros con accesorio interno para pastilla Shell

04L-JAR-0001B5 Jarra 4 litros con accesorio interno de Hydrokit , termómetro e hidrómetro 04L-JAR-0001B6 Jarra 4 litros BSP Offshore Pintura

Friol Productos Jarras 4 litros

04L-JAR-0001N0 Jarra 4 litros conexiones NPT

04L-JAR-0001N1 Jarra 4 litros NPT con soporte de densímetro y Termómetro

04L-JAR-0001N2 Jarra 4 litros NPT con soporte de densímetro y Termómetro y Accesorio interno para pastilla Shell 04L-JAR-0001N3 Jarra 4 litros NPT tubo de salida con accesorio interno de hydrokit

04L-JAR-0001N4 Jarra 4 litros NPT tubo de salida con accesorio interno para pastilla Shell 04L-JAR-0001N5 Jarra 4 litros NPT tubo de salida con accesorio interno de Hydrokit 04L-JAR-0001N6 Jarra 4 litros NPT Offshore Pintura

Pueden suministrarse con:

• Válvula de entrada. • Mesa de acero inoxidable. • Tubería y válvulas a medida según las necesidades del cliente.

(4)

Nueva característica debido

a la demanda popular:

Las jarras de 20 litros GRP serán

suministradas como estándar con la

nueva bola de acero inoxidable que

atrapa la cápsula en caso de caída.

No existe riesgo de que la cápsula

pase a la tubería.

La jarra de 20 litros se usa

para la inspección visual del

combustible.

Permite al operador

comprobar la densidad y

temperatura del combustible

cuando se usa con el

Hidró-metro y el TermóHidró-metro

opcio-nales.

Es compatible con Shell y las

cápsulas detectoras de agua

Casri cuando se suministran

con el detector opcional de

agua interno o el detector de

agua externo.

Previene que la cápsula pase a la tubería

PRINCIPALES CARACTERÍSTICAS

• Tapa abatible de acero inoxidable. • Mecanizada de aluminio.

• Base mecanizada de aluminio con centro de resistencia de combustible blanco.

• Juntas de alto Nitrilo como estándar(se pueden suministrar otros materiales de junta). • Vidrio Borosilicato .

(5)

Accesorio interno para Cápsula Shell 04L-JAR-0013 Accesorio para Cápsula Shell 04L-JAR-0035 (Previene que la cápsula caiga en la Jarra) Accesorio externo para Hydrokit 04L-JAR-0018 Tubo termómetro 04L-JAR-0011 Tubo densímetro 04L-JAR-0007

La jarra de 20 litros se puede

suministrar con accesorio

externo para cápsulas Shell o

accesorio de Hydrokit

La jarra de 20 litros puede

suministrarse con los siguientes

accesorios internos.

Accesorios opcionales

Número Descripción

SAMP-EWD-000120 Accesorio externo de pastilla Shell

SAMP-HYD-000120 Accesorio externo de Hydrokit

INFORMACIÓN GENERAL

Velcon, se monta a la entrada de la jarra, y se usa tomando muestras de combustible, permitiendo al operador comprobar el contenido de agua libre en el combustible.

PRINCIPALES CARACTERÍSTICAS

• Cuerpo mecanizado de aluminio.

• Tapa de Delrin negro con alambre de sujeción. • Juntas Viton.

• Compatible con cápsula Shell el detector de agua Casri o accesorio Hydrokit de Velcon.

(6)

La jarra de 20 litros es la alternativa perfecta cuando se

requieren cantidades de producto mayores de lo normal.

Pueden suministrarse con:

• Válvula deadman a la entrada. • Mesa soporte de acero inoxidable. • Tubería y válvula según especifica-ciones del cliente.

Accesorios jarra de 20 litros Número Descripción

20L-JAR-0001B0 Jarra de 20 litros conexiones BSP

20L-JAR-0001B1 Jarra de 20 litros BSP con soporte de densímetro y Termómetro

20L-JAR-0001B2 Jarra de 20 litros BSP con soporte de densímetro y Termómetro, y accesorio interno para pastilla Shell 20L-JAR-0001B3 Jarra de 20 litros con accesorio de Hydrokit

20L-JAR-0001B4 Jarra de 20 litros con accesorio interno de pastilla Shell
