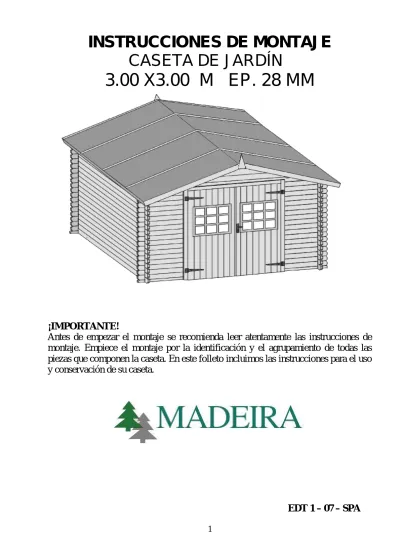

INSTRUCCIONES DE MONTAJE
CASETA DE JARDÍN
3.00 X3.00 M EP. 28 MM
¡IMPORTANTE!
Antes de empezar el montaje se recomienda leer atentamente las instrucciones de
montaje. Empiece el montaje por la identificación y el agrupamiento de todas las
piezas que componen la caseta. En este folleto incluimos las instrucciones para el uso
y conservación de su caseta.
INSTRUCCIONES DE MONTAJE –
CONSEJOS ANTES DEL MONTAJE
PRECAUCIONES
El material utilizado es un producto natural que varía según las condiciones climáticas y dependiendo de su exposición. Es susceptible de hinchar un poco durante los períodos secos. Estas variaciones dimensionales son completamente normales y no pone en causa la solidez, estabilidad y el carácter funcional de la caseta.
Es preferible desembalar los componentes de la caseta 2 días antes del montaje para favorecer la adaptación de la madera con la humedad del aire ambiente.
La madera no tiene ningún tratamiento de protección. Por eso es necesario tratar las piezas que compongan su caseta con un producto protector de madera, insecticida y imputrescible. Por un tratamiento antes del montaje, las piezas deje secar durante 3 días en un lugar seco y protegido del sol, ponen de plano.
Cuando el montaje esté acabado, lo mejor es tratarlo con pintura protectora para madera o con pintura a base de disolvente. Como para cualquier producto natural la duración de vida de su caseta depende de la frecuencia de los tratamientos de protección que se le aplique.
CIMENTACIÓN
Acondicionar los fundamentos para que estén a 5cm por encima del suelo, para un suelo llano y 10cm por encima cuando el suelo esté en pendiente. El suelo tiene que estar bien plano, seco y nivelado. Para la realización de los cimientos se puede utilizar: capa de hormigón, pavimentos de hormigón, u otro apoyo duradero. En todo caso, lo mejor es poner una tela de poliuretano en la capa de hormigón o en el apoyo para evitar las subidas de humedad.
Para una mejor protección de los componentes en contacto con el suelo, pintar los bajos de las piezas con un producto impermeabilizante (tipo bituminoso).
CONDICIONES DE GARANTIA
Nuestros productos tienen un año de garantía contra todos los desperfectos de fabricación. Algunas anomalías son tolerables, tales como:
- Los nudos; los nudos son partes de ramas presentes en el tronco del árbol. - Variaciones de colores, no modifican la calidad de madera.
- Las fendas, ranuras de secado, ya que no alteran la calidad del producto - Nudos no adherentes, si son inferiores a 2 cm de diámetro.
La garantía no se aplica para fallos en el almacenamiento, montaje, insuficiencia de tratamiento protector. La garantía se limita al cambio de las piezas defectuosas.
INSTRUCCIONES DE MONTAJE –
PLANO 1
REF.
DESCRIPCIÓN
MEDIDAS
(MM)
CANTIDAD
DE PIEZAS
1,2 Tablón delantero / trasero inferior 3000 x 50 x 28 13 Tablón lateral inferior 2950 x 100 x 28 36
Empiece la construcción con los 4 tablones inferiores: los dos tablones inferiores, delanteros et traseros (piezas no1, 2.)y los dos primeros tablones laterales (piezas no3.) poniendo los salientes de los tablones hacia arriba y la ranura para abajo.
Júntelos para formar el cuadro de base.
INSTRUCCIONES DE MONTAJE –
PLANO 2
Siga el montaje juntando los tablones tramos por tramos: los pequeños tablones delanteros (piezas no.4), los tablones laterales (pieza no.3) y los tablones traseros (piezas no.5) hasta el 18° tablón. Cuando estén juntos los diez tramos de grandes tablones delanteros y los diecinueve tramos de pequeños tablones delanteros.
REF.
DESCRIPCIÓN
MEDIDAS
(MM)
CANTIDAD
DE PIEZAS
5
Grande tablón trasero 3000 x 100 x 28 18INSTRUCCIONES DE MONTAJE –
PLANO 3
Cuando estén juntos todos los tramos de tablones, instalar el cuadro de puerta. Fijar los cuadros laterales: los cuadros laterales DERECHO E IZQUIERDO (piezas no.7) tienen que estar imbricados contra los tablones delanteros. Montar después el cuadro de puerta superior (pieza no.8) tiene que ser imbricado sobre los 2 cuadros laterales.
¡ADVERTENCIA! Para montar correctamente los 2 cuadros laterales DERECHO E IZQUIERDO el renvalso tiene que estar hacia el exterior.
NOTA: mejor es de esperar al fin del montaje para fijar definitivamente (con tornillos) los cuadros de puerta
Juntar después los dos tablones laterales superiores, DERECHO e IZQUIERDO (piezas no.10) para acabar las paredes
REF.
DESCRIPCIÓN
MEDIDAS
(MM)
CANTIDAD
DE PIEZAS
7
cuadros laterales 1880 x 70 x 66 28
cuadro de puerta superior 1460 x 70 x 66 1INSTRUCCIONES DE MONTAJE –
PLANO 4
REF.
DESCRIPCIÓN
MEDIDAS
(MM)
CANTIDAD
DE PIEZAS
11
Piñones delanteros y traseros 3000 x 500 x 28 2Cuando las 4 paredes estén puestas, instalar los 2 piñones, delantero y trasero (piezas no.11) dentro de las entalladuras previstas sobre los tablones laterales superiores.
INSTRUCCIONES DE MONTAJE –
PLANO 5
REF.
DESCRIPCIÓN
MEDIDAS
(MM)
CANTIDAD DE
PIEZAS
12 Caballete 3170 x 100 x 40 1 13 Lama intermediario 3170 x 100 x 40 2 14 Lama anti-tormenta 1950 x 40 x 20 4Se debe instalar ahora el caballete (pieza no.12).y los lamas intermediarios (piezas n°13)
¡ADVERTENCIA! El caballete fue concebido para respetar el alineamiento perfecto de los piñones.
Consolidar después la construcción con los 4 lamas anti-tormenta (piezas no.14) fijadas por el interior sobre las paredes traseras (2) y delanteras (2) con tornillos 4x40 en bajo y los clavijas 6x60 en arriba. Estas piezas estarán atornilladas después de haber apretado muy bien los tablones que forman las paredes laterales igual para los maderos y los piñones delanteros y traseros de su caseta.
NOTA: las lamas anti-tormenta deben su atornilladas solamente sobre el segundo tablón bajo, y con un perno al centro del agujero alto, apretando únicamente con la mano para permitir el movimiento natural con les variaciones de humedad.
INSTRUCCIONES DE MONTAJE –
PLANO 6
REF DESCRIPCIÓN MEDIDAS (MM)
CANTIDAD DE PIEZAS
15D Puerta de derecha 1790 x 695 1
15G Puerta de izquierda 1790 x 695 1
Poner las 2 puertas (pieza no.15) con las 4 bisagras previstas, con los tornillos 4x50.
¡ADVERTENCIA! Asegurase que la puerta esté bien fijas antes de fijarla definitivamente. Puede fijar definitivamente los cuadros de puerta en la parad delantera: atornillar por el interior sobre los pequeños tablones delanteros con tornillos 4x50.
NOTA: El modelo de bisagra permite la puesta de pernos con cabeza cuadrado por dispositivo antirrobo.
Para poner la vidriera, sacar el cuadro de ventana interior, fijar el plexiglás en el espacio previsto y volver a poner el cuadro a su sitio.
¡ADVERTENCIA! Nunca dejar la puerta que se cierra sola.
NOTA: Para un bueno funcionamiento de la cerradura, de las bisagras o pernos, se recomienda fuertemente de engrasarlos al momento del montaje así como toda la vida útil del producto.
INSTRUCCIONES DE MONTAJE –
PLANO 7
REF.
DESCRIPCIÓN
MEDIDAS
(MM)
CANTIDAD
DE PIEZAS
16
Chillas 1640 x 100 x 19 64 Antes de instalar el tejado, las paredes deben estar de aplomo.Poner la primera chilla a nivel de las extremidades del caballete y fijarla con clavos previstos. Seguir de la misma manera para el conjunto de estos elementos.
* Las chillas están las piezas en espesura 19 mm.
¡ADVERTENCIA! Si la casta he subido en periodo calida, mejor es dejar 1 mm entre cada chilla para permitir el movimiento natural en periodo humedad.
INSTRUCCIONES DE MONTAJE –
PLANO 8
REF.
DESCRIPCIÓN
MEDIDAS
(MM)
CANTIDAD
DE PIEZAS
17
Fieltro de asfalto Bandas 3.3 m 418
Lama de fijación del fieltro de asfalto 1640 x 20 x 20 10 Se instala ahora el fieltro de asfalto del tejado (pieza no.17). Manipular el fieltro de asfalto con cuidado (y de preferentemente con guantes) para que no se corte. Cortar los rollos para obtener 3 bandas iguales.Cubrir primero las 2 extremidades (delantera y trasera) y trabajar hacia el medio del tejado asegurase que las bandas se sobrepongan sobre las ya puestas.
INSTRUCCIONES DE MONTAJE –
PLANO 9
REF.
DESCRIPCIÓN
MEDIDAS (MM) CANTIDAD
DE PIEZAS
19 tablón de ribera delantero y trasero 1660 x 100 x 19 420 listón bajo de chillas 1585 x 40 x 19 4
21 acabados en triángulo 200 x 100 x 19 2
Seguir con la instalación de los tablones de ribera delantero y trasero (piezas no.19) y los acabados en triángulo (piezas no.21).
Fijar también los listones bajo de chillas (piezas no.20) doblando antes el fieltro bajo de las chillas (Cf. el dibujo detallado).
Esta operación es importante para evitar todo riesgo de desgarro del fieltro y le asegure una buena calidad de estanco del tejado.
INSTRUCCIONES DE MONTAJE –
LISTA DE LAS PIEZAS
DESCRIPCIÓN
MEDIDAS(MM)
CANTIDAD DE PIEZAS
REP. REFERENCIA CONTROLE
Tablón delantero / trasero inferior 3000 x 50 x 28 2 1, 2 ABM328001 Pequeño tablón delantero 765 x 100 x 28 18 x 2 = 36 4 ABM328004
cuadros laterales 1880 x 70 x 66 2 7 ABM328007
cuadro de puerta superior 1460 x 70 x 66 1 8 ABM328008
Piñones delanteros y traseros 3000 x 500 x 28 2 11 ABM328011
Tablón lateral inferior 2950 x 100 x 28 36 3 ABM328003
tablones laterales superiores 3170 x 113 x 28 2 10 ABM328010
Caballete 3170 x 100 x 40 1 12 ABM328012
Lama intermediario 3170 x 100 x 40 2 13 ABM328013
Lama anti-tormenta 1950 x 40 x 20 4 14 ABM328014
Puerta de derecha 1790 x 695 1 15D ABM328015
Puerta de izquierda 1790 x 695 1 15G ABM328015
Chillas 1640 x 100 x 19 64(+2) 16 ABM328016
Fieltro de asfalto Bandas 3.3m 4 17 ABM328017
Lama de fijación del fieltro de asfalto 1640 x 20 x 20 10 18 ABM328018 tablón de ribera delantero y trasero 1660 x 100 x 19 4 19 ABM328019
listón bajo de chillas 1585 x 40 x 19 4 20 ABM328020
acabados en triángulo 200 x 100 x 19 2 21 ABM328021
