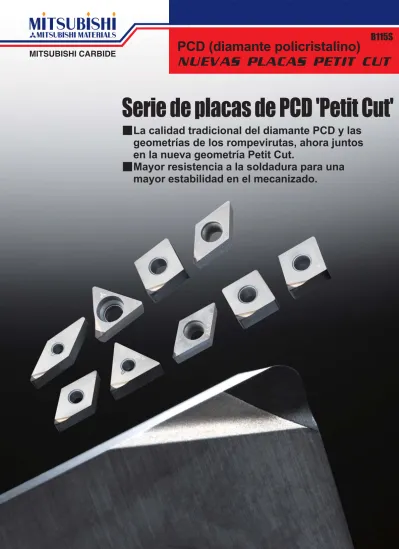

Serie de placas de PCD 'Petit Cut'

B115S

y

y

PCD (diamante policristalino)

NUEVAS PLACAS PETIT CUT

Serie de placas de PCD 'Petit Cut'

La calidad tradicional del diamante PCD y las

geometrías de los rompevirutas, ahora juntos

en la nueva geometría Petit Cut.

Mayor resistencia a la soldadura para una

mayor estabilidad en el mecanizado.

1

y

y

0,05 0,10 0,15 0,20 0,25 0,25 0,50 0,75 1,00 NP-TNMM160404R-F 0,05 0,10 0,15 0,20 1 2 3 4 5 ─3.000 ─1.200 ─1.000 ─ 600 ─4.000 ─ 20 ─0,2 ─0,2 ─0,4 ─0,3 ─0,4 ─0,2 ─1,0 ─1,0 ─1,0 ─1,0 ─ ─0,5

y

y

y

NP-TNMM160404R-F

NUEVAS PLACAS PETIT CUT

Características

Condiciones de corte recomendadas

Resultados de corte

a

Extraordinaria resistencia a la soldadura

Hemos incrementado su resistencia a la soldadura adoptando el mismo soporte en

blanco y la tecnología de soldadura de las placas CBN.

a

PCD con rompevirutas

El rompevirutas conformado directamente en la parte de PCD permite ejercer un

control superior de la viruta.

a

Placas económicas

La pequeña PCD prolonga la vida útil de la herramienta. Elimina la necesidad de

reafilado, facilitando y haciendo más económica la gestión de la herramienta.

a

Amplia selección

Apta para una amplia gama de aplicaciones de corte, desde mandrinado de

pequeños diámetros hasta torneado y fresado en general.

Filo de corte de la nueva Petit Cut

Micro-estructura de MD220

Características de las nuevas placas PCD 'Petit Cut'

El MD220 utiliza partículas de diamante de grano medio (10μm). Debido a la

elevada densidad de estas partículas de diamante y a su alta cohesión, se puede

conseguir una combinación equilibrada de alta resistencia al desgaste y a la

rotura.

Adecuada para una mayor gama de aplicaciones de corte en fresado, desde

mecanizado continuo hasta interrumpido.

Características de la calidad MD220 de PCD

Control de la viruta

Resistencia corte

Profundidad de corte (mm) Avance (mm/rev.)

A

vance (mm/rev

.)

Fuerza principal (kg)

<Condiciones de corte> <Condiciones de corte>

Material

Velocidad de corte (m/min) Avance (mm/rev.) Profundidad de corte (mm) Condiciones de corte recomendadas

Carburo cementado con rompevirutas

NUEVO PETIT CUT

Aleación de aluminio Aleación de cobre Plásticos reforzados

Carbono

Chapa de madera inorgánica Carburo cementado

Material : Aleación de aluminio Velocidad de corte : 400m/min

Corte al agua

Material : Aleación de aluminio Velocidad de corte : 400m/min

Profundidad de corte: 0,25mm Corte al agua

2

a

D1 S1 Re D2 MD220 NP-CNMM120402R-F 120402L-F 120404R-F 120404L-F 120408R-F 120408L-F s r s r s r 12,7 12,7 12,7 12,7 12,7 12,7 4,76 4,76 4,76 4,76 4,76 4,76 0,2 0,2 0,4 0,4 0,8 0,8 5,16 5,16 5,16 5,16 5,16 5,16 s r s r s r NP-DNMM150402R-F 150402L-F 150404R-F 150404L-F 150408R-F 150408L-F 12,7 12,7 12,7 12,7 12,7 12,7 4,76 4,76 4,76 4,76 4,76 4,76 0,2 0,2 0,4 0,4 0,8 0,8 5,16 5,16 5,16 5,16 5,16 5,16 NP-SNMM120404R-F 120404L-F 120408R-F 120408L-F s r s r 12,7 12,7 12,7 12,7 4,76 4,76 4,76 4,76 0,4 0,4 0,8 0,8 5,16 5,16 5,16 5,16 9,525 9,525 9,525 9,525 9,525 9,525 NP-TNMM160402R-F 160402L-F 160404R-F 160404L-F 160408R-F 160408L-F s r s r s r 4,76 4,76 4,76 4,76 4,76 4,76 0,2 0,2 0,4 0,4 0,8 0,8 3,81 3,81 3,81 3,81 3,81 3,81 NP-VNMM160402R-F 160402L-F 160404R-F 160404L-F 160408R-F 160408L-F s r s r s r 9,525 9,525 9,525 9,525 9,525 9,525 4,76 4,76 4,76 4,76 4,76 4,76 0,2 0,2 0,4 0,4 0,8 0,8 3,81 3,81 3,81 3,81 3,81 3,81 80° D1 S1 Re øD2 D1 S1 Re 55° øD2 D1 S1 øD2 90° Re D1 S1 Re øD2 60° D1 S1 Re øD2 35° Referencia Figura Geometría

Placas

Placas negativas (con orificio)

Stock Dimensiones (mm)

: No está en stock. Se fabrica sólo por encargo.

r

: Existencias en Japón.

s

Se muestra la placa derecha.

(Con rompevirutas)

Se muestra la placa derecha.

(Con rompevirutas)

Se muestra la placa derecha.

(Con rompevirutas)

Se muestra la placa derecha.

(Con rompevirutas)

Se muestra la placa derecha.

3

a

D1 S1 Re D2 MD220 NP-CCMH060202 060204 s s 6,35 6,35 2,38 2,38 0,2 0,4 2,8 2,8 a s a s NP-CCMW03S102 03S104 04T002 04T004 3,57 3,57 4,37 4,37 1,39 1,39 1,79 1,79 0,2 0,4 0,2 0,4 2,0 2,0 2,4 2,4 NP-DCMT070202R-F 070202L-F 070204R-F 070204L-F 11T302R-F 11T302L-F 11T304R-F 11T304L-F s s s s s s s s 6,35 6,35 6,35 6,35 9,525 9,525 9,525 9,525 2,38 2,38 2,38 2,38 3,97 3,97 3,97 3,97 0,2 0,2 0,4 0,4 0,2 0,2 0,4 0,4 2,8 2,8 2,8 2,8 4,4 4,4 4,4 4,4 NP-VCGT0802V5R-F 080201R-F 080202R-F 080204R-F 1103V5R-F 110301R-F 110302R-F 110304R-F s s s s s s s s 4,76 4,76 4,76 4,76 6,35 6,35 6,35 6,35 2,38 2,38 2,38 2,38 3,18 3,18 3,18 3,18 0,05 0,1 0,2 0,4 0,05 0,1 0,2 0,4 2,4 2,4 2,4 2,4 2,8 2,8 2,8 2,8

a

D1 S1 Re D2 MD220 NP-VBGT1103V5R-F 110301R-F 110302R-F 110304R-F s s s s 6,35 6,35 6,35 6,35 3,18 3,18 3,18 3,18 0,05 0,1 0,2 0,4 2,85 2,85 2,85 2,85 D1 80° Re S1 7° øD2 80° D1 S1 7° Re øD2 D1 S1 Re 55° 7° øD2 D1 S1 7° Re 35° øD2 D1 S1 5° Re 35° øD2 Referencia Figura Geometría

Placas

Placas positivas de 7º (con orificio)

Stock Dimensiones (mm)

: No está en stock. Se fabrica sólo por encargo.

r

: Existencias en Europa.

a s: Existencias en Japón.

(Con rompevirutas)

Se muestra la placa izquierda.

(Con rompevirutas)

(Con rompevirutas)

Referencia

Figura Geometría

5° Placas positivas de 11º (con orificio)

Stock Dimensiones (mm)

(Con rompevirutas) _{Se muestra la placa izquierda.}

4

a

D1 S1 Re D2 MD220 NP-CPMH080202 080204 090302 090304 s s s s 7,94 7,94 9,525 9,525 2,38 2,38 3,18 3,18 0,2 0,4 0,2 0,4 3,5 3,5 4,5 4,5 NP-TPMX090202R-F 090202L-F 090204R-F 090204L-F 090208R-F 090208L-F 110302R-F 110302L-F 110304R-F 110304L-F 110308R-F 110308L-F 160302R-F 160302L-F 160304R-F 160304L-F 160308R-F 160308L-F s s r s r s r s r s r s r s r s r s 5,56 5,56 5,56 5,56 5,56 5,56 6,35 6,35 6,35 6,35 6,35 6,35 9,525 9,525 9,525 9,525 9,525 9,525 2,38 2,38 2,38 2,38 2,38 2,38 3,18 3,18 3,18 3,18 3,18 3,18 3,18 3,18 3,18 3,18 3,18 3,18 0,2 0,2 0,4 0,4 0,8 0,8 0,2 0,2 0,4 0,4 0,8 0,8 0,2 0,2 0,4 0,4 0,8 0,8 3,0 3,0 3,0 3,0 3,0 3,0 3,5 3,5 3,5 3,5 3,5 3,5 4,8 4,8 4,8 4,8 4,8 4,8 NP-TPMH080202R-F 080202L-F 080204R-F 080204L-F 090202R-F 090202L-F 090204R-F 090204L-F 110302R-F 110302L-F 110304R-F 110304L-F 160302R-F 160302L-F 160304R-F 160304L-F s s s s s s s s s s s s s s s s 4,76 4,76 4,76 4,76 5,56 5,56 5,56 5,56 6,35 6,35 6,35 6,35 9,525 9,525 9,525 9,525 2,38 2,38 2,38 2,38 2,38 2,38 2,38 2,38 3,18 3,18 3,18 3,18 3,18 3,18 3,18 3,18 0,2 0,2 0,4 0,4 0,2 0,2 0,4 0,4 0,2 0,2 0,4 0,4 0,2 0,2 0,4 0,4 2,5 2,5 2,5 2,5 2,9 2,9 2,9 2,9 3,4 3,4 3,4 3,4 4,4 4,4 4,4 4,4 D1 80° Re S1 11° øD2 D1 S1 11° øD2 Re 60° D1 S1 11° øD2 Re 60° Referencia Figura Geometría

11° Placas positivas de 11º (con orificio)

Stock Dimensiones (mm)

(Con rompevirutas)

Se muestra la placa derecha.

(Con rompevirutas)

Se muestra la placa izquierda.
