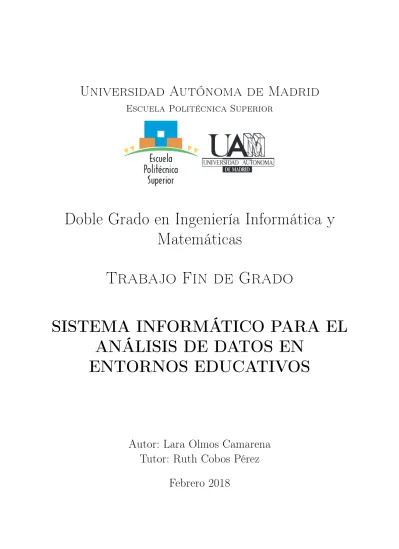

Universidad Autónoma de Madrid
Escuela Politécnica Superior
Doble Grado en Ingeniería Informática y
Matemáticas
Trabajo Fin de Grado
SISTEMA INFORMÁTICO PARA EL
ANÁLISIS DE DATOS EN
ENTORNOS EDUCATIVOS
Autor: Lara Olmos Camarena
Tutor: Ruth Cobos Pérez
SISTEMA INFORMÁTICO PARA EL
ANÁLISIS DE DATOS EN
ENTORNOS EDUCATIVOS
Autor: Lara Olmos Camarena
Tutor: Ruth Cobos Pérez
Dpto. de Ingeniería Informática
Escuela Politécnica Superior
Universidad Autónoma de Madrid
Febrero 2018
Resumen
Resumen
El área de las analíticas de aprendizaje es un tema de estudio emergente relaciona-do con el desarrollo de métorelaciona-dos para la exploración, análisis y visualización de datos procedentes de entornos educativos en línea con la intención de mejorar los procesos de enseñanza-aprendizaje y los entornos educativos.
Los cursos MOOC (Massive Open Online Course) permiten recopilar gran cantidad de datos y motivan estudios que predicen la adquisición de certificado o abandono de los estudiantes planteando una clasificación de los mismos con técnicas de Aprendizaje Automático. Como variables de entrada se consideran indicadores de interacción con las plataformas e indicadores que reflejan la actividad, constancia y eficacia de los estudian-tes a lo largo de su aprendizaje, todos ellos obtenidos del procesamiento de eventos de navegación (clickstreams), entre otros.
El objetivo de este Trabajo de Fin de Grado consiste en la creación de un sistema informático a partir de la herramienta edX-MAS (edX-MAS: Model Analyzer System for edX MOOC) que permita aplicar procesos de Minería de Datos de Educación y Data Science a los datos de los cursos MOOC de UAMx con nuevos algoritmos de aprendizaje automático e indicadores para predecir qué estudiantes aprobarán (y por tanto obtendrán un certificado) o abandonarán el curso (predicción a posteriori).
El sistema añade extracción, preprocesamiento y exportado de datos para la definición de abandono basada en reglas de clasificación. Incluye evaluación y visualización de las estadísticas de los modelos predictivos y exportado para análisis posteriores.
Palabras Clave
Analíticas de Aprendizaje, Cursos Online Masivos y Abiertos, Minería de Datos en Educación, Modelos Predictivos, Aprendizaje Automático.
Abstract
The area of learning analytics is an emerging study topic related to the develop-ment of methods for exploring, analyzing and visualizing data from online educational environments with the intention of improving teaching-learning processes and learning environments.
MOOC courses (Massive Open Online Course) allow the collection of a large amount of data and motivate studies that predict the acquisition of certificates or dropout of students by proposing a classification of them with Machine Learning techniques. Input variables are considered as indicators of interaction with platforms and indicators that reflect the activity, constancy and effectiveness of students throughout their learning, all of them obtained from the processing of navigation events (clickstreams), among others. The objective of this end-of-grade paper is to create a computing system from the edX-MAS tool (edX-MAS: Model Analyzer System for edX MOOC) to implement Educational Data Mining and Data Science processes to UAMx data courses with new Machine Lear-ning algorithms and indicators to predict which students are going to pass (and also gain a certificate) or left the course (a posteriori prediction).
The system adds extraction, pre-processing and export of data for the definition of dropout based on classification rules. It includes evaluation and visualization of predictive model statistics and allows to export them for further analysis.
Key Words
Learning Analytics, Massive Online Free Curses, Educational Data Mining, Predictive Models, Machine Learning.
Agradecimientos
Agradecer a Ruth Cobos por la oportunidad de desarrollar este trabajo. A Víctor Macías por todo su esfuerzo y trabajo anterior.
Gracias a mi familia por su infinito amor, paciencia, ayuda y guía.
A todos los amigos de la carrera, ¡llegamos a la meta! Ha sido un placer conoceros y aprender junto a vosotros InfoMates: Alfonso, Ana, Antonio, Carlos, Dani R., Dani V., Gonzalo, Harry, Jesús, Manu, Sara D., Sara S., Víctor M., Victor P., Mateo, Pinar, Ferpi y Sofía. También a las matemáticas Silvia y Elena.
A Carlota, Ricardo, Ana y Ulises por sus sonrisas, cariño y apoyo. A Melucha, Ana y Rafa por introducirme en la aventura matemática.
Índice general
Índice de Figuras v
Índice de Tablas x
Glosario y abreviaturas xiii
1. Introducción 1
1.1. Motivación del proyecto . . . 1
1.2. Propuesta . . . 2
1.3. Objetivos . . . 3
1.4. Estructura del documento . . . 4
2. Estado del arte 5 2.1. Análisis de datos y modelos predictivos . . . 5
2.2. Predicción en cursos educativos en línea . . . 9
2.3. Análisis del contexto: herramienta edX-MAS . . . 10
2.3.1. Arquitectura lógica y módulos . . . 10
2.3.2. Lenguajes de desarrollo y librerías . . . 11
2.3.3. Indicadores . . . 11
2.3.4. Modelos predictivos . . . 12
2.3.5. Visualización y evaluación de los modelos . . . 12
3. Abandono del curso 13 3.1. Extracción de datos relevantes . . . 13
3.2. Exploración de los datos extraídos . . . 14
3.3. Clasificación de los estudiantes . . . 16
4. Sistema edX-MAS+ 17 4.1. Ampliaciones en modelado predictivo . . . 17
4.1.1. Modelos predictivos . . . 17
4.1.2. Indicadores . . . 18
4.2. Módulos . . . 18
4.2.1. Módulo de importación curso . . . 19
4.2.2. Módulo de generación de modelos . . . 20
4.2.3. Módulo de visualización y exportado de resultados . . . 20
4.3. Diseño por módulos . . . 21
4.3.1. Módulo de importación de cursos . . . 21
4.3.2. Módulo de generación de modelos . . . 26
4.3.3. Módulo de visualización y exportado de resultados . . . 28
5. Desarrollo, implementación y pruebas 29 5.1. Estructura de ficheros . . . 29
5.2. Implementación y escalabilidad . . . 31
5.3. Pruebas . . . 32
5.3.1. Pruebas unitarias . . . 32
5.3.2. Pruebas de integración y funcionamiento . . . 33
5.3.3. Pruebas de sistema . . . 33
6. Resultados 35 6.1. Resultados generales . . . 35
6.2. Mejores algoritmos e indicadores . . . 37
6.2.1. Predicción de adquisición de certificado . . . 37
6.2.2. Predicción de abandono del curso . . . 37
7. Conclusiones y trabajo futuro 39 7.1. Conclusiones . . . 39
7.2. Trabajo futuro . . . 40
A. Planificación y dinámica de trabajo 45 B. Indicadores de analíticas de aprendizaje 53 B.1. Indicadores particulares y generados por los estudiantes . . . 53
B.2. Indicadores de interacción . . . 54
B.3. Indicadores de actividad . . . 54 C. Árbol de decisión de la clasificación de abandono 55
D. Visualización del sistema 57
Índice de Figuras
2.1. Gráfica de métodos más empleados de Data Science en el ámbito académico
en 2017 . . . 8
2.2. Capas de la herramienta edX-MAS (tomada de [1]) . . . 10
2.3. Módulos de la herramienta edX-MAS (tomada de [1]) . . . 10
2.4. Interfaz gráfica de la herramienta edX-MAS . . . 12
3.1. Histogramas del número de días de actividad y día de última conexión para alumnos no aprobados . . . 14
3.2. Visualización de los clústeres de K-Means . . . 15
3.3. Gráfica de puntos de la muestra tras clasificación de abandono por reglas 16 4.1. Módulos de la herramienta edX-MAS+ . . . 18
4.2. Diagrama de clases del submódulo de preprocesado de datos del sistema edX-MAS+ . . . 21
4.3. Modelo de datos del sistema edX-MAS+ . . . 23
4.4. Diagrama de clases de los indicadores del sistema edX-MAS+ . . . 25
4.5. Diagrama de clases para la generación de modelos en el sistema edX-MAS+ 27 4.6. Patrón modelo vista controlador (tomada de [1]) . . . 28
6.1. Ejemplos de tiempos de entrenamiento y predicción paraQuijote501x 3T2015 36 6.2. Ejemplo de AUC para ambas variables de salida del curso Renal701x 1T 2016 . . . 36
6.3. Ejemplo de comparativa AUC para el curso Equidad701x 3T 2016 . . . . 36
6.4. Importancia de las variables para certificado de Quijote501x 3T2015 . . . 37
6.5. Importancia de las variables para abandono de Quijote501x 3T2016 . . . 37
A.1. Diagrama de Gantt reducido de los principales objetivos del trabajo . . . 46
A.2. Detalle del diagrama de Gantt del primer y segundo objetivo . . . 47
A.3. Detalle del diagrama de Gantt del tercer objetivo . . . 48
A.4. Detalle del diagrama de Gantt del cuarto objetivo . . . 49
A.5. Detalle del diagrama de Gantt del quinto objetivo . . . 50
A.6. Detalle del diagrama de Gantt del sexto objetivo . . . 51
A.7. Detalle del diagrama de Gantt del séptimo objetivo . . . 52
C.1. Árbol de decisión obtenido de las reglas de clasificación de abandono . . 55
D.1. Visualización inicial . . . 57
D.2. Visualización menús: importar curso, crear modelo y ver estadísticas . . . 58
D.3. Pestañas de visualización de estadísticas . . . 58
D.4. Visualización pestaña AUC and Times . . . 59
D.5. Visualización pestaña AUC Comparatives . . . 59
D.6. Visualización pestaña ROC . . . 60
D.7. Visualización pestaña Importance Variables . . . 60
D.8. Visualización pestaña Indicators . . . 60
Índice de Tablas
2.1. Tabla de métricas de evaluación de modelos predictivos obtenidas a partir
de la matriz de confusión. . . 6
2.2. Algoritmos más empleados según el estudioKaggle 2017 Data Science Survey 8 3.1. Tipo de certificados y el número de alumnos en los cursos de muestra . . 14
3.2. Tabla de centroides de K-Means . . . 15
4.1. Tabla de indicadores de edX-MAS+ . . . 20
4.2. Tabla de algoritmos para la generación de modelos predictivos deedX-MAS+ 20 4.3. Tablas del modelo de datos de edX-MAS . . . 22
4.4. Tablas añadidas y modificadas en edX-MAS+ . . . 22
5.1. Estructura de ficheros de edX-MAS+ . . . 29
B.1. Tabla de indicadores de interacción de analíticas de aprendizaje . . . 54
B.2. Tabla de indicadores de actividad de analíticas de aprendizaje . . . 54
Glosario y abreviaturas
MOOC (Massive Open Online Courses). Se caracterizan por no tener limitación en las matriculaciones, poder ser seguido online y tener carácter abierto y gratuito (con materiales accesibles de forma gratuita). El primero se creó en el año 2008. edX. Plataforma en línea fundada por la Universidad de Harvard y el MIT en 2012. Es proveedor de MOOC de universidades e instituciones del mundo a estudiantes de todo el mundo, [2].
LAK (Learning Analytics and Knowledge). International Conference on Learning Analytics and Knowledge es un foro de investigación que proporciona un terreno co-mún para que académicos, administradores, desarrolladores de software y empresas formen y debatan el estado del arte sobre analíticas de aprendizaje.
L@S(ACM Conference on Learning @ Scale). Learning at Scale investiga entornos de aprendizaje a gran escala, mediados por la tecnología. La conferencia fue creada por la Association for Computing Machinery (ACM), inspirada en la aparición de los MOOCs y en el cambio de pensamiento sobre la educación.
EDUCON(Global Engineering Education Conference). eMOOCs (European MOOC Stakeholder Summit).
SIIE(Simposio Internacional de Informática Educativa). Foro internacional para la presentación y debate de los últimos avances en investigación sobre las tecnologías para el aprendizaje y su aplicación práctica en los procesos educativos.
CEDI (Congreso Español de Informática).
TEEM(Technological Ecosystems for Enhancing Multiculturality).
UAMx(Oficina para cursos MOOC de la UAM). Portal de formación online de la UAM: [3].
Curva ROC (Reciever Operating Characteristics curve). El espacio ROC es un cuadrado de dimensiones 1x1 cuyo vértice inferior izquierdo se sitúa en el punto (0,0), el eje del plano X es la tasa de fracasos (tasa de falsos positivos, FPR) y el eje Y es la tasa de éxitos (tasa de verdaderos positivos, TPR). Un modelo tiene mayor precisión si sus puntos están cerca de la rectay= 1. Para más información, ver [4].
Area Under the ROC. Mide la precisión de clasificación de un algoritmo de aprendizaje automático. Un área de 1 representa una clasificación perfecta; un área de 0,5 representa una clasificación sin valor. Para más detalle, [5].
1
Introducción
En este primer capítulo se detalla la motivación, propuesta y objetivos del presente Trabajo de Fin de Grado. Posteriormente se detalla la estructura del documento.
1.1.
Motivación del proyecto
LosMOOC(Massive Open Online Courses) son cursos de educación a distancia gra-tuitos ofrecidos por universidades y plataformas online que plantean un nuevo paradigma de aprendizaje. Introducen diversas formas de transmisión de conocimiento (vídeos, pro-blemas interactivos o gamification), evaluación de la calidad del mismo y nuevas formas de certificación: permiten al alumno decidir su ritmo de aprendizaje en función de su disponibilidad e interés. En su desarrollo tecnológico plantean los siguientes retos: defensa de la privacidad de los estudiantes en la recopilación de datos, escalabilidad y coste en los sistemas para soportar gran cantidad de alumnos inscritos y la consecuente necesidad de lidiar con gran volumen y variedad de datos (big data, [6]), para su posterior análisis.
Las analíticas de aprendizaje (oLearning Analytics) es un tema de estudio emer-gente relacionado con el proceso y desarrollo de métodos para la exploración de gran canti-dad de datos procedentes deentornos educativos en línea con la intención de mejorar las técnicas de aprendizaje, [7], contenidos de los cursos, monitorización, tutorización y seguimiento de los estudiantes [8], descubrir patrones de aprendizaje e interacciones entre alumnos y profesores en foros o redes sociales, [9]. Este análisis requiere la realización de fases de minería de datos (Educational Data Mining) y Data Science: entendimiento del contexto y recolección de los datos online, extracción, filtrado y limpiado de los datos, el almacenamiento, reconocimiento de patrones, visualización, interpretación y análisis de los resultados.
Uno de los problemas a los que se enfrentan los MOOC es laelevada tasa de aban-dono, [10, 11, 12]. Un estudiante puede no terminar el curso por tener intención solamente
de curiosear, por tener dificultad con las actividades o contenidos, o perder el interés o falta de tiempo para la realización del mismo, o por haber tomado la decisión de no examinarse o no pagar por la adquisición de un certificado una vez que ha completado las actividades que ha considerado [13]. Por tanto, la predicción temprana de un estu-diante en riesgo de suspender o abandonar es importante [14]: permite tomar medidas de tutorización (a través de sistemas de alertas) y recomendación de tareas relevantes para la mejora de su rendimiento (con análisis de contenido y text mining).
En este contexto la Universidad Autónoma de Madrid (UAM, [15]) ofrece desde el año 2015 distintos cursos en la plataforma edX, [2], de la que es miembro desde 2014. Esta plataforma facilita a sus entidades académicas los datos que recopila de los estu-diantes y la oficina de UAMx realiza su anonimización. Con ellos, se han desarrollado los siguientes proyectos: estudio de la estructura de ficheros de eventos, generación de indicadores, desarrollo de cuadros de mando para ver las estadísticas de los cursos y el uso de aprendizaje automático para predecir usuarios aprobados con certificado, los más recientes [1] y [16].
Además, se han presentado distintos artículos en conferencias de analíticas de apren-dizaje: congreso LAK (Learning Analytics and Knowledge) [17], la conferencia EDU-CON (Global Engineering Education Conference) [19, 20], la cumbre eMOOCs (European MOOC Stakeholder Summit) [10, 18, 21, 22], la conferencia SIIE dentro del CEDI 2016 [23], la conferencia L@S (ACM Conference on Learning @ Scale) [24]. El más reciente es el congreso TEEM’ 17 en Cádiz en el que se presenta la herramienta edX-MAS, [25].
Por último, en el ámbito de predicción en MOOCs no hay modelos predictivos es-tablecidos, [11]. Con la motivación en la investigación en este ámbito, partimos de la herramienta edX-MAS: Model Analyzer System for edX MOOC [1, 25]. Es una herramienta modular y escalable que permite al usuario visualizar, analizar y comparar datos importados de un curso MOOC, observar la importancia de variables de entrada (o indicadores) y comparar métricas de los modelos predictivos con los que cuenta.
1.2.
Propuesta
La propuesta principal de este trabajo es el desarrollo de un sistema denominado edX-MAS+ a partir de la herramienta edX-MAS, [1, 25], que amplíe dicha herramienta con las siguientes funcionalidades, todas ellas aportaciones del actual trabajo de fin de grado:
1. Modelado predictivo para el abandono de los estudiantes en los MOOCs de UAMx. Para ello se preprocesarán los datos de ediciones pasadas de los cursos de UAMx y se realizará una clasificación de alumnos que han abandonado el curso, ya que no se tienen datos de abandono etiquetados previamente. Para ello se han explorado técnicas de exploración de datos y descubrimiento de patrones versus a la clasificación manual de los mismos.
2. Generación de modelos predictivospara obtención de certificado (aprobado) y abandono con nuevos algoritmos deaprendizaje automático. Previamente se realizará un estudio del estado del arte de aprendizaje automático y Data Science con enfoque al análisis predictivo.
Sistema informático para el análisis de datos en entornos educativos
3. Creación denuevos indicadores. Para ello, se requiere un análisis de los conjuntos de datos de eventos que los usuarios realizan en la plataforma edX y exploración de los indicadores empleados en otros estudios de analíticas de aprendizaje.
4. Mejora de aspectos de almacenamiento, opciones de generación de modelos y vi-sualización. Entre ellas, opción de frecuencia de la generación de modelos diaria o semanal, adición de menú para la visualización de estadísticas y nuevas gráfi-cas para la comparación de métrigráfi-cas de modelos para ambas variables de salida y algoritmos de los modelos predictivos.
1.3.
Objetivos
El desglose de objetivos para la realización de las propuestas y redacción de este documento es el siguiente.
1. Entender la contextualización de los cursos MOOC y analíticas de aprendizaje a partir de la lectura de artículos.
2. Instalación de la herramientaedX-MAS. Analizar el contexto de partida a partir de la instalación y realización de pruebas en la herramienta edX-MAS.
3. Modelado predictivo para el abandono de los estudiantes: 3.1.) Leer referencias sobre el abandono en MOOCs.
3.2.) Analizar los datos de los cursos de UAMx. Seleccionar, extraer y limpiar los datos de eventos relevantes para la caracterización de abandono. Exportar los datos obtenidos para el abandono. Diseñar, codificar y probar el submódulo de extracción y preprocesado de datos.
3.3.) Modificar el modelo de datos de la herramienta para su almacenamiento. 3.4.) Explorar técnicas de reconocimiento de patrones de agrupación y reglas. 3.5.) Explorar y análizar la muestra de datos para la detección de patrones y
ob-tención de reglas para la clasificación de abandono.
3.6.) Integrar en todas las fases de la herramienta de partida: importación de un curso, generación de modelos, almacenamiento de estadísticas y visualización. 3.7.) Automatizar la generación de modelos predictivos para pruebas.
4. Generación de modelos predictivos para aprobado y abandono con nuevos algorit-mos de aprendizaje automático.
4.1.) Realizar un estudio del estado del arte de análisis de datos, aprendizaje auto-mático, modelos predictivos.
4.2.) Integrar nuevos algoritmos escogidos con el estado del arte y bibliografía. 4.3.) Mejorar el modelo de datos relativo al almacenamiento de ejecuciones de
mo-delos y sus estadísticas. 5. Creación de nuevos indicadores.
5.1.) Crear indicadores a partir de la matriz de actividad.
5.2.) Procesar eventos de navegación en problemas y vídeos. Diseñar, codificar y probar.
5.3.) Crear indicadores de número de problemas y vídeos distintos accedidos. Dise-ñar, codificar y probar.
5.4.) Codificar la distinción en la recuperación de indicadores agregados versus no agregados, gestionar indicadores de eventos y de actividad.
6. Mejora en las funcionalidades de la herramienta de partida.
6.1.) Añadir opción de modelos semanales. Cambiar el módulo de generación de modelos, almacenar la frecuencia en el modelo, crear las consultas a la base de datos en la aplicación y visualizar (botón para seleccionar diario o semanal). 6.2.) Realizar cambios en la visualización de la herramienta: menú de visualización
de estadísticas de los modelos creados distinto del menú de creación de mode-los. Mejorar el modelo de datos para almacenamiento de los modelos creados. 6.3.) Añadir gráficas para comparación de estadísticas de los modelos para las
va-riables de salida (aprobado y abandono).
6.4.) Ampliar el modelo de datos para adición de datos en tabla de visualización de indicadores.
7. Desarrollar contenidos a partir de la bibliografía y estados del arte: MOOCs, analí-ticas de aprendizaje, aprendizaje automático, Data Science, modelos predictivos y predicción en cursos en línea. Redactar y revisar la memoria del trabajo de fin de grado.
1.4.
Estructura del documento
En elprimer capítulose ha introducido, detallado la propuesta y objetivos del trabajo. En elsegundo capítulo se presenta el estudio del estado del arte general sobre análisis de datos, modelos predictivos, algoritmos de aprendizaje automático y Data Science; para después detallar su uso en analíticas de aprendizaje. Como análisis del contexto se describe la herramienta edX-MAS: su arquitectura lógica y módulos, lenguajes de desarrollo y librerías, indicadores, modelos predictivos, visualización y evaluación.
En el tercer capítulo, la extracción de datos y la clasificación de estudiantes que han abandonado el curso. En elcuarto capítulo, las ampliaciones de modelos predictivos e indi-cadores, módulos y diseño por cada uno. En elquinto capítulo, el desarrollo, la estructura de ficheros, implementación y pruebas del sistema. En el sexto capítulo se resumen los nuevos resultados obtenidos. En elséptimo capítulo se incluyen las conclusiones y puntos de continuación para trabajos futuros.
Como anexos se incluye la planificación (diagrama de Gantt), más detalle sobre indi-cadores de analíticas de aprendizaje, el árbol de decisión obtenido a partir de las reglas de clasificación de abandono y visualizaciones de la interfaz gráfica del sistema.
2
Estado del arte
En este capítulo se estudia el estado del arte de análisis de datos y modelos predictivos y su uso en el ámbito de analíticas de aprendizaje y en cursos online masivos y abiertos. En el análisis del contexto se describe la herramientaedX-MAS: su arquitectura, módulos, lenguajes de programación, indicadores y modelos predictivos.
2.1.
Análisis de datos y modelos predictivos
El análisis predictivo agrupa técnicas del análisis y minería de datos, apren-dizaje automático y reconocimiento de patrones para analizar datos históricos y obtener de forma precisa y fiable predicciones del valor de una variable de salida o cla-sificación de resultados futuros, [26]. Por tanto, el ciclo de diseño, [27], de un sistema para análisis predictivo consiste en:
1. Entenderel escenario, definir un objetivo y recolectar datosen crudo. Limpieza y preprocesado.
2. Exploración de la muestra de datos, reconocimiento de patrones y selección de las variables. En esta fase es útil conocimiento del dominio (o experto) y técnicas de reducción de la dimensionalidad.Transformación de los datos. 3. Almacenamiento de los datos. Diseño del modelo de datos (diagrama
entidad-relación o clave-valor) y elección entre las tecnologías de bases de datos: relacionales o NoSQL (orientadas a documento u objeto).
4. Generación del modelo. En primer lugar, elegir una representación. Por ejemplo, modelos vectoriales (dimensión el número de características), probabilísticos o lógicos (transforman relaciones entre los datos en reglas y se forman árboles de decisión). En el caso de aprendizaje automático, se definen las variables de entrada y la de salida y se realiza el entrenamiento y test de los algoritmos elegidos.
5. Visualización de los resultados y evaluación del modelo. En aprendizaje auto-mático se compara los modelos a partir de la matriz de confusión y el tiempo de entrenamiento y test del algoritmo. La matriz de confusión es una matriz 2x2 en la que se indica los verdaderos y falsos positivos (TP, FP respectivamente) en la primera fila y, en la segunda, los falsos y verdaderos negativos (FN, TN, res-pectivamente). Las métricas de evaluación más comunes son exactitud (accuracy), exhaustividad (recall), precisión, tasa de falsos positivos, F1-score [28]. Para clasifi-cadores binarios la curva ROC, [4] y AUROC (Area Under the Receiver Operating Characteristics curve), [5]. Métrica Fórmula Exactitud Accuracy = T P+T NT P++T NF P+F N Exhaustividad Recall= T P T P+F N Precision P recision= T PT P+F P
Tasa de Falsos Positivos F P R= F PF P+T N
Cuadro 2.1: Tabla de métricas de evaluación de modelos predictivos obtenidas a partir de la matriz de confusión.
Los modelos predictivos se construyen con una serie de variables de entrada (o indicadores) y pueden emplear los siguientes algoritmos, [27, 29] en función del tipo de variable de salida a predecir: categórica o cualitativa (con dos, binaria, o más clases) o paramétrica (en espacio discreto o continuo).
Estadísticos basados en regresión lineal, múltiple para predicción de variables en espacios continuos (ver [30] y [31]). Para variables categóricas binarias se emplea regresión logística, explicado en detalle en [32].
Clasificación o aprendizaje automático supervisado. El entrenamiento del algoritmo se realiza a partir de unos datos ya etiquetados y se conocen un número de clases fijo.
• Árboles de decisión. Es un modelo jerárquico que crea recursivamente par-ticiones en el espacio de datos tomando una variable como test y dividiendo la muestra en función de sus valores. Para saber qué variable utilizar en cada nivel del árbol se emplea una medida de pureza: impureza de Gini (frecuencia con la que un elemento sería etiquetado incorrectamente si el etiquetado fuera aleatorio) o la ganancia de información (entropía de información). Así se ob-tienen los nodos de decisión hasta un criterio de parada y la clasificación en los nodos hoja, nodos de respuesta. El recorrido completo por el árbol forma unas reglas de decisión. Los algoritmos más conocidos son CART (Classification And Regression Tree), ID3 y C4.5.
• Máquinas de vectores de soporte (SVM). Trabajan en un espacio n-dimensional dado por n variables de entrada. Busca el hiperplano soporte separador a partir de las funciones de kernel. Se centran en la minimización del riesgo estructural: vectores de soporte (subconjunto de vectores de entre-namiento con propiedades específicas) y encontrar el hiperplano separador que maximice la distancia a la que se encuentra de los vectores de soporte.
Sistema informático para el análisis de datos en entornos educativos
• Vecinos próximos(kNN). Crea un modelo vectorial y emplea predicción por similitud (con la función coseno o distancia euclídea, por ejemplo) de un nuevo vector con otros k vectores más cercanos. Se clasifica el nuevo vector en la clase que contenga a más de los vectores vecinos.
• Clasificador Naïve Bayes. Emplea el teorema de Bayes de la probabilidad condicionada, [33]. Asume que las variables de entrada son independientes. Aprendizaje en conjunto, [34]. Es el proceso en el que se generan y combinan con distintas estrategias múltiples modelos (clasificadores débiles) para resolver el problema de predicción o clasificación con mayor tasa de acierto o mejorando las métricas de evaluación, dividiendo la muestra de entrenamiento aleatoriamente con reemplazamiento (bootstrap).
• Bagging (bootstrap aggregation). Se replica el conjunto de datos de entrena-miento y se emplea cada uno como entrada de los distintos clasificadores. La clase elegida por la mayoría de los clasificadores es la decisión del conjunto. Un ejemplo es Random Forest, emplea distintos árboles de clasificación y elige la clasificación con más votos.
• Boosting. En primer lugar se toma un clasificador con precisión mayor que la media y después se añaden de forma escalonada nuevos clasificadores con la estrategia de proporcionar los datos de entrenamiento más informativos para cada clasificador. El meta-algoritmo más común es AdaBoost (adaptative boosting): añade clasificadores hasta que se ha minimizado el error, usa de forma ponderada la salida de otros algoritmos de aprendizaje, creando un árbol de decisión. Otro es Gradient Boosting, en particular Stochastic Gradient Boosting (o GBM) [35], Extreme Gradient Boosting (o XGBoost), [36]. También Boosted Logistic Regression (o LogitBoost) [37].
Redes neuronales artificiales. Son métodos no lineales y se pueden usar para modelizar relaciones complejas entre variables de entrada y salidas, buscar patrones, clasificar y predecir, [38]. Por ejemplo, redes de una capa oculta versus al perceptrón multicapa, las redes neuronales recurrentes (RNN), redes convolucionales (CNN) y redes neuronales profundas, como Long Short Term Memory, LSTM, [16].
Modelos bayesianos. Por ejemplo,Bayesian Regularized Neuronal Networks (red bayesiana), Bayesian Generaliazed Linear Model y Bayesian Additive Regression Trees, [39].
Otras técnicas que se emplean en minería de datos, [40, 41], para el reconocimiento de patrones y descubrimiento de conocimiento para toma de decisiones y clasificación son:
Aprendizajeautomático no supervisado o clustering. Típicamente, K-means. Para formar los clusters toma k puntos, los centroides. Cada punto pertenecerá al cluster con centroide más cercano a él. Se busca de nuevo los centroides de cada clúster con los nuevos puntos. Repitiendo los pasos anteriores se agregan más puntos hasta que los centroides no varíen significativamente.
Reglas de asociación o aprendizaje basado en reglas, [42]: a priori, eclat (bús-queda en profundidad), bús(bús-queda en anchura, FP-Growth (algoritmo que crea un
árbol de compresión y decisión por valores frecuentes en la base de datos en orden descendente, FP-Tree), [40, 43]. Estas reglas implican causalidad entre los valores de las variables de entrada para un porcentaje de los datos, soporte, y con cierta confianza (probabilidad de la causalidad).
Para concluir este apartado, se adjunta resultados del informeKaggle 2017 Data Scien-ce Survey, [44], donde se muestra un estudio del estado del arte de 2017 deData Science y aprendizaje automático. Contiene estadísticas sobre el uso de los diversos algoritmos, el apartado What data science methods are used at work? concluye que el algoritmo de Regresión Logística es el más empleado.
Selections Count Percent Regression/Logistic Regression 4636 63.5 % Decision Trees 3640 49.9 % Random Forests 3378 46.2 % Neural Networks 2743 37.6 % Bayesian Techniques 2236 30.6 % Ensemble Methods 2078 28.5 % SVMs 1948 26.7 %
Gradient Boosted Machines 1742 23.9 %
CNNs 1383 18.9 %
RNNs 895 12.3 %
Cuadro 2.2: Algoritmos más empleados según el estudioKaggle 2017 Data Science Survey
Figura 2.1: Gráfica de métodos más empleados de Data Science en el ámbito académico en 2017
Estos resultados se han empleado para la justificación de los modelos predictivos integrados en el sistema edX-MAS+.
Sistema informático para el análisis de datos en entornos educativos
2.2.
Predicción en cursos educativos en línea
A continuación se presenta un estudio del estado del arte de la predicción en cursos educativos en línea, para más detalle consultar [9, 10, 11, 12, 45].
Los estudios de analíticas de aprendizaje considerados generan modelos predictivos tras la extracción y limpiado de distintos tipos de datos procedentes de los entornos educativos en línea para la detección de estudiantes en riesgo de no obtener su certificado [12] o abandonar empleando diversas técnicas: minería de datos, text mi-ning, análisis de contenido [46], técnicas de procesamiento de lenguaje natural y análisis de sentimiento [11], análisis social (foros con estructuras de seguimiento [9, 46]), gamifi-cación (con insignias o recompensas en los cursos, [47]) y aprendizaje automático [10].
Los conjuntos de datos más frecuentes son clickstreams y video clickstream de los usuarios con las plataformas y sus recursos, [45, 47]. También, se consideran mensajes en foros, datos demográficos y encuestas [20]. A partir de ellos, algunos estudios crean clasificaciones de estudiantes por sus interacciones [10, 47], otros miden constancia y efectividad, interés, progreso, capacidad y participación de los estudiantes [8, 47].
Los indicadores empleados se pueden agrupar en las siguientes categorías: indica-dores de interacción en las plataformas en línea (por ejemplo número de eventos, tiempos totales de interacción, tiempos entre eventos), indicadores de actividad(por ejemplo número de días conectado, número de vídeos y problemas distintos accedidos, intentados, abandonados y completados), indicadores de material generado por los alumnos (obtenidos del procesado de mensajes de foros, trabajos, tareas, número de likes) e indicadores particulares a los estudiantes (demográficos, datos de registro). Para más detalle sobre los indicadores consultar el anexo B.
Respecto a los algoritmos de aprendizaje automático empleados en los modelos pre-dictivos para la predicción de aprobado, se ha observado que los estudios [10], [11] y [12] coinciden en el uso de Random Forest y Regresión Logística.
El trabajo [11] añade los algoritmos de Naïve Bayes, árboles de decisión y máquinas de vectores de soporte (ordenados por mejor AUC).
El estudio [10] emplea también modelado con boosted regression (GBM) y vecinos próximos en la generación de modelos semanales. Se obtiene que el algoritmo GBM da mayor estabilidad en la predicción en las primeras semanas, aunque Random Forest y Regresión Logística también aportan buenos resultados.
El estudio [12] utiliza máquinas de vectores de soporte, Naïve Bayes y árbolesboosting XGBoost.
El trabajo [16] emplea los algoritmos para la predicción del aprobado (ordenados de mayor a menor tasa de acierto): árbol de decisión CART, AdaBoost con árboles de deci-sión, Naïve Bayes, redes neuronales recurrentes (Long Short-Term Memory) y máquinas de vectores de soporte.
En el caso de predicción de abandono, los estudios no emplean una definición ho-mogénea. Las más comunes son que el estudiante no ha completado la última semana del curso o no ha presentado actividad en la semana anterior más reciente. En los conjun-tos de daconjun-tos de clickstreams, los métodos utilizados son regresión logística, máquinas de vectores de soporte, Random Forest, redes neuronales, entre otros (consultar [9, 45]).
2.3.
Análisis del contexto: herramienta
edX-MAS
La herramienta edX-MAS: Model Analyzer System para edX MOOC [25] es una aplicación web que permite importar una edición de un curso MOOC, genera modelos diarios para la predicción de obtención de certificado del curso (o de aprobado) de un alumno, incluye recomendación del mejor algoritmo, visualización de gráficas para evaluar la calidad de los mismos y exportar resultados y gráficas.
2.3.1.
Arquitectura lógica y módulos
Su arquitectura lógica es de tres capas: presentación, negocio y datos. La capa de presentaciónmuestra la información al usuario y captura sus interacciones. Lacapa de negociose encarga de recibir las peticiones que realiza el usuario (comunicación con la capa de presentación) y de generar una respuesta tras el proceso (comunicación con la capa de datos para almacenar o extraer datos). Esta capa incluye los módulos de generación de indicadores y el módulo de generación de modelos. Por último, la capa de datos se encarga de almacenar los datos de los cursos y contiene los ficheros en crudo de los cursos. El sistemaedX-MAS+ mantiene esta arquitectura lógica. La capa de datos se ha ampliado con el submódulo de preprocesado de datos (ver 4.2.1).
Figura 2.2: Capas de la herramienta edX-MAS (tomada de [1])
Sus módulosson: importación (almacenamiento y generación de indicadores), ge-neración de modelos,visualización y exportado de datos.
Figura 2.3: Módulos de la herramienta edX-MAS (tomada de [1])
Sistema informático para el análisis de datos en entornos educativos
2.3.2.
Lenguajes de desarrollo y librerías
En la programación de la herramienta se ha empleado R y Python. Ambos son lenguajes Open Source, multiplataforma e interpretados. R se emplea para análisis esta-dístico y gráfico, cuenta con librerías extensas: paquetes CRAN. Python es un lenguaje de propósito general, orientado a objetos y de alto nivel. Su sintaxis es clara, sencilla y escueta, es uno de los lenguajes con mayor información por volumen de código.
Se ha utilizadoR para el módulo de generación y evaluación de modelos pre-dictivos. En concreto la librería caret (acrónimo de Classification and Regression Training, [48]). También, para lacapa de presentación(módulo de visualización e interfaz de usuario) se ha realizado con la librería Shiny de R y Plotly (para gráficas interactivas).Shiny permite crear aplicaciones web basadas en programa-ción reactiva: vincula valores de entrada con los de salida (las modificaciones de las primeras provocan variaciones en las segundas).
Se ha empleadoPythonpara laextracción, limpiado y procesado de los datos para lageneración de indicadores, por su facilidad en el tratamiento de ficheros JSON.
Base de datos relacional PostgreSQLy el gestor pgAdmin.
Estos lenguajes y tecnologías también se han empleado en edX-MAS+.
2.3.3.
Indicadores
En el módulo de generación de indicadores se trabaja con distintos indicadores que resumen la actividad por día del alumno en el curso:
Número total de eventos generados por el alumno (num_events).
Número total de sesiones del alumno durante el día (num_sessions). Se determi-nan sesiones como conexiones distanciadas por una diferencia temporal mayor a un umbral prefijado en la aplicación.
Tiempo total aplicado en un curso (total_time).
Número total (nav_events) y tiempo (nav_time) entre eventos relacionados con la navegación entre diferentes contenidos del curso.
Número y tiempo entre eventos relacionados con las interacciones de vídeo ( vi-deo_events,video_time).
Número y tiempo entre eventos del forodel curso (forum_events, forum_time). Número total de interacciones con los problemas del curso y tiempo entre dichas interacciones (problem_events,problem_time).
Con la herramientaedX-MAS, [25], se ha obtenido que los indicadores más relevantes son los relacionados con los eventos y tiempos de problemas y vídeos. Las variables menos relevantes son las relacionadas con los foros de los cursos.
2.3.4.
Modelos predictivos
Para la predicción de aprobado del alumno se ha empleado como variables de entra-da los indicadores detallados anteriormente. Se ha utilizado algoritmos de aprendizaje en conjunto de boosting con AdaBoost: Boosted Logistic Regression, Stochas-tic Gradient Boosting, Extreme Gradient Boosting. Como clasificadores,Support Vector Machine (SVM)yk-Nearest Neighbors. Todos están presentes en el paquete caret de R: LogitBoost, gbm, xgLinear, svmLinear y kknn, respectivamente.
En el proceso de entrenamiento de los algoritmos se dividen los datos del curso en dos subconjuntos: entrenamiento y test, proporción de 0.75 y 0.25, respectivamente. Se emplea validación cruzada repetidas veces tras centrar y normalizar los datos.
En la predicción de adquisición de certificado se ha concluido que el algoritmo kNN tiene peor precisiónen todos los conjuntos de datos y que Extreme Gradient Boosting necesita más tiempo de entrenamiento y test, [25].
2.3.5.
Visualización y evaluación de los modelos
En su interfaz gráfica, edX-MAS tiene dos menús deslizables en la columna lateral izquierda. Permiten importar un curso (tras introducir el nombre y edición, seleccionar la localización de su carpeta de datos, indicadores a calcular) y crear un modelo (selec-cionando el curso, edición, método, indicadores y variable de salida - solo predicción de obtención de certificado). Para más detalle consultar el Manual de usuario de [1].
Tras pinchar el enlace de Stats Models del menú de creación de modelos, se muestran distintas pestañas en el panel principal: AUC and Times, ROC, Importance Variables e Indicators. En AUC and Times se incluye una gráfica de los valores AUC, gráfica del tiempo de entrenamiento y de predicción (de línea). En ROC e Importance Variable las gráficas de línea de los valores asociados al nombre de la pestaña, respectivamente. Por último, en Indicators se incluye una tabla que carga los indicadores y sus valores en una tabla que permite filtrar por valor de la columna o por búsqueda general, limitar el número de filas visualizado y navegar por distintas páginas de resultados.
Figura 2.4: Interfaz gráfica de la herramienta edX-MAS
3
Abandono del curso
Este capítulo detalla la extracción, exploración de los datos y creación de una defini-ción de abandono basada en reglas para la clasificadefini-ción de los estudiantes por abandono, dado que no se dispone de datos etiquetados.
3.1.
Extracción de datos relevantes
Los paquetes de los cursos de UAMx contienen distintos directorios con datos, entre ellos certificates y events (más detalle en el anexo de [1]). Después de un análisis de los mismos, la información relevante para la clasificación del abandono del estudiante es: el identificador de usuario, su nota y tipo de certificado, fecha (o día del curso) de última conexión y número total de días activos. El tipo de certificadopuede tomar los valores depassing (aprobado),notpassing (no aprobado),downloadable(aprobado y descargado), audit_passing (aprobado),audit_notpassing (no aprobado) y unverified (aprobados que no pagaron certificado). Se han obtenido a partir de:
Datos de laobtención de certificados. Contiene losidentificadores,nota, iden-tificador del curso, tipo y la URL del certificado si se ha descargado.
Ficheros de eventos de navegación por día de los usuarios en el curso. Los datos se representan en formato JSON y recogen el identificador del estudiante, la fecha en formato UTC del evento, tipo de evento y detalles asociados. Se ha obtenido la fecha máxima disponible en todos los ficheros como última fecha de conexión del alumno, los eventos por día de los alumnos, la fecha de inicio y de finalización del curso. La actividad por alumno se ha modelizado como un vector con una componente binaria por día de curso, en función de si ha registrado o no actividad del alumno para ese día. A partir del vector, con la suma de las componentes tenemos el número total de días activos del estudiante en el curso.
3.2.
Exploración de los datos extraídos
La extracción de datos se ha realizado sobre una muestra de los cursos de UAMx: Equidad801x (ediciones de 2016 1T y 3T), Quijote501x (ediciones 2015 1T y 3T, 2016 3T) y Renal701x (ediciones 2016 1T y 3T). Se han obtenido 10.919 estudiantes con eventos de los que se ha podido extraer información para su clasificación de abandono.
Una primera exploración con Rha permitido obtener los siguientes resultados.
Frecuencia de los valores nominales del tipo de certificado. Los alumnos que han aprobado el curso no son útiles para la definición de abandono, por lo que nos centraremos en los 9.544 alumnos que no han aprobado, el 87,4 %.
Tipo de certificado Equivale a Número de alumnos
audit_passing Aprobado 276
downloadable Aprobado 1.091
unverified Aprobado 8
notpassing No aprobado 6.788
audit_notpassing No aprobado 2.756
Cuadro 3.1: Tipo de certificados y el número de alumnos en los cursos de muestra
Histograma del número de días activos para los alumnos que no han aprobado. Se observa una distribución de ley de potencia con cola larga, es decir, gran número de estudiantes no aprobados se conectaron menos dediez días(el 94,28 %) y pocos estudiantes se conectaron más de diez días durante el curso.
Histograma del día de última conexión del curso para alumnos no aprobados. Se observa que el 51,55 % de los alumnos que no han aprobado tienen como día de última conexión alguno entre los veinte primeros días del mismo. Dicho porcentaje se obtiene de las cifras del histograma (primeras cuatro columnas) dividido por el número total de no aprobados.
Figura 3.1: Histogramas del número de días de actividad y día de última conexión para alumnos no aprobados
Sistema informático para el análisis de datos en entornos educativos
Por otro lado, con elmodo de exploracióndeWeka[40] se ha realizado una extrac-ción de patrones comunes en los estudiantes con métodos de aprendizaje automático no supervisado sobre toda la muestra de estudiantes: agrupación con K-Means (en [47] se emplea para perfilado de usuarios y búsqueda de comportamientos comunes). Los centroidesobtenidos permiten observar losvalores mediosde días de actividad, última conexión y nota; y el tipo de certificado que tienen en común la mayoría de estudiantes de cada clúster.
Variable Clúster 0 Clúster 1 Clúster 2 Clúster 3 Clúster 4
grade 0,7712 0,0348 0,0619 0,0089 0,0354
status downloadable notpassing notpassing notpassing audit_notpassing
last connection 51,1818 23,692 46,7945 5,7816 23,2025
num_activity_days 18,0662 3,091 5,7424 1,6257 3,2997
Instancias 1.375 (13 %) 1.945 (18 %) 1.995 (18 %) 2.848 (26 %) 2.756 (25 %) Cuadro 3.2: Tabla de centroides de K-Means
Figura 3.2: Visualización de los clústeres de K-Means
Gracias a los centroides y a la visualización de Weka, se observa que el clúster 0 agrupa a los estudiantesaprobados. Se caracterizan por conectarse hasta la finalización del curso (51 último día medio, 59 es la duración media de los cursos) y estar activos casi un tercio de los días del curso. El clúster 3 representa a alumnos no aprobados que dejan el curso en sus primeros días y no se conectan apenas, son usuarios que solo se matriculan en el curso porcuriosidad. Los clústeres 1, 2 y 4 representan usuarios no aprobados activos hasta fechas más avanzadas del curso pero que se conectan menos del 10 % de los días, así que permiten establecer un umbral mínimo de días de actividad. Además el clúster 2 muestra que hay alumnos que se conectan al final para realizar las tareas pero aun así no aprueban el curso.
3.3.
Clasificación de los estudiantes
Para obtener la variable binaria de abandono se ha aplicado unaclasificación basada en reglas considerando la exploración de los datos del apartado anterior. Estas reglas se pueden traducir en un árbol de decisión, se adjunta en el anexo C. Las reglas son las siguientes.
1. Filtro de los estudiantes cuyo certificadoes algún tipo deaprobado, de tal forma que se descarta que hayan abandonado el curso.
2. Tras calcular el número de días de actividad mínimo asociado a un umbral de un 10 %, se considera como abandono aquellos que no lo cumplen.
3. Comparación de la fecha de última conexión del estudiante con la fecha de finalización del curso. Si el estudiante se ha conectado alguna vez durante las dos últimas semanas después de la fecha de finalización del curso para entregar ejercicios o completar tareas; o durante laúltima semana del curso, se considera queno ha abandonado el curso. En caso contrario, sí. Este criterio se ha tomado de los estudios valorados en [9], en los que se emplea como definición de abandono que el estudiante no haya tenido actividad en la semana más reciente o última semana del curso.
Tras aplicar la clasificación a la muestra se obtiene 2.318 estudiantes considerados como no abandono y 8.601 que sí. La gráfica 3.3 muestra en rojo los puntos de datos de estudiantes que se han clasificado como abandono, azul los que no.
Figura 3.3: Gráfica de puntos de la muestra tras clasificación de abandono por reglas
4
Sistema
edX-MAS+
A continuación se detalla los modelos predictivos e indicadores integrados en el sistema edX-MAS+. Después se describe los módulos y diseño del sistema en comparación con la herramienta de partida.
4.1.
Ampliaciones en modelado predictivo
4.1.1.
Modelos predictivos
Con el estudio del estado del arte presentado, se han elegido los siguientes algoritmos a integrar en el sistema edX-MAS+.
Técnicas bayesianas. Se han valorado por estar entre las cinco técnicas más em-pleadas en 2017, [44], y por no haberse tratado en edX-MAS. Se ha escogido dos algoritmos de esta rama: Naïve Bayes (por haber obtenido buenos resultados en los estudios valorados) y regresión logística bayesiana, [39], Bayesian Genera-lized Linear Model (por utilizar además regresión logística, de uso tan extendido). Ambos se encuentran en el paquete caret de R con el identificadornb y bayesglm, respectivamente.
Random Forest, por emplear árboles de decisión y ser un algoritmo de aprendizaje en conjunto de bagging, tipo no incluído en la herramienta de partida. En caret se identifica con rf y es necesario el paquete randomForest.
Árbol de decisión. Se ha escogido CART (Classification And Regression Tree), por combinar regresión logística también. Se incluye en el paquete rpart, nombre también de su identificador.
Redes neuronales. Es la segunda técnica más empleada en el ámbito académico, [44]. Se ha escogido un algoritmo nnet del paquete nnet que consiste en el ajuste de una red neuronal con una capa oculta para clasificación.
4.1.2.
Indicadores
Se han añadido los siguientes indicadores de actividad de los estudiantes.
Número de días conectado,connected_days. Se obtiene a partir del tratado de la matriz de actividad obtenida en el procesamiento de datos para el abandono. Se calcula tomando el subvector de actividad del usuario (desde el día uno del curso hasta día en el que se calcula) y se cuenta el número de componentes que son uno, es decir, que se ha conectado.
Número de días de inactividad consecutivos, consecutive_inactivity_days. También se ha calculado a partir de la matriz de actividad y el subvector del usuario y día para el que se calcula el indicador. Se encuentra el último día que el usuario se ha conectado y se toma la diferencia de días con respecto al día de cálculo. Número de vídeos distintos accedidos,num_diff_videos. Se ha procesado los ficheros de eventos para obtener un listado de los usuarios y sus eventos de vídeos y en qué día del curso se ha realizado. Para calcular el indicador, se consideran los eventos hasta la fecha de cálculo y se construye un conjunto de identificadores de vídeos (distintos y sin repetición). El indicador es el cardinal del conjunto.
Número de problemas distintos accedidos,num_diff_problems. Se calcula de forma análoga al anterior indicador, con la diferencia de que los eventos que se ha filtrado están relacionados con las interacciones del usuario con problemas del curso.
4.2.
Módulos
El sistema está dividido en módulos heredados de la herramienta edX-MAS. A conti-nuación se detalla su funcionalidad y ampliaciones realizadas.
Figura 4.1: Módulos de la herramientaedX-MAS+
Sistema informático para el análisis de datos en entornos educativos
4.2.1.
Módulo de importación curso
Este módulo recoge todo el proceso de importación de datos de una edición de un curso MOOC en la base de datos y la generación de ficheros tras distintos procesados de datos. Incluye las fases de recolección y extracción, filtrado y limpieza, preprocesado, transformación y guardado en la base de datos. Este módulo se divide en tres submódulos: extracción y preprocesado, almacenamiento de la información y generación de indicadores.
Submódulo de extracción y preprocesado
Este submódulo se encarga de extraer los datos de certificados y de todos los ficheros de eventos del curso (datos en crudo). Tras el limpiado y filtrado se exporta a ficheros CSV dentro de directorios específicos del directorio del curso, para su carga y uso por los submódulos de almacenamiento de la información y generación de indicadores.
Los datos exportados consisten en información obtenida para y con la clasificación de los estudiantes por abandono (fichero de abandono y de última conexión) y de la actividad total (matriz de actividad) o lista de eventos filtrada por tipo (problemas, vídeos).
Submódulo de almacenamiento de información
Su labor principal es el almacenamiento de los datos de un curso MOOC en la base de datos. Dichos datos pueden tener un filtrado sin preprocesado (provienen de ficheros CSV de certificados o eventos de un día directamente) o provenir del submódulo de extracción y preprocesado.
Submódulo de generación de indicadores
Este módulo se encarga de generar indicadores a partir de ficheros de eventos de estudiantes, de la matriz de actividad o de ficheros CSV de eventos filtrados por tipo (ficheros resultado del preprocesado de todos los eventos, resultado del submódulo de preprocesado). Este módulo corresponde con la labor de transformación.
Los indicadores se calculan para cada estudiante y día y se emplean como variables de entrada de los modelos predictivos. Se distinguen dos tipos de indicadores:
Indicadores no acumulativos temporalmente. Coincide con los indicadores de interacción heredados de la herramienta edX-MAS (ver el anexo B). Se generan a partir de datos de navegación diarios y se obtienen con la suma de resultados parciales diarios desde el inicio del curso hasta el día de generación del modelo. Indicadores acumulativos temporalmente. Se construyen a partir de algún fichero resultado del submódulo de preprocesado, es decir, son variables creadas a partir de los datos de eventos de navegación del curso desde su comienzo hasta el día de cálculo. Se diferencian de los anteriores en que no se pueden obtener con la suma de resultados parciales de cada día. Por ejemplo, el número de problemas distintos accedidos no es la suma de los problemas distintos accedidos cada día porque se puede acceder más de una vez al mismo problema en distintas jornadas si no se ha terminado.
El sistema edX-MAS+ cuenta con los siguientes indicadores. num_events num_sessions nav_events nav_time video_events video_time forum_events forum_time problem_events problem_time total_time connected_days consecutive_inactivity_days num_diff_problems num_diff_videos
Cuadro 4.1: Tabla de indicadores deedX-MAS+
4.2.2.
Módulo de generación de modelos
Se encarga de la generación de modelos predictivos para las variables de salida de obtención de certificado (aprobado) y de abandono a partir de los datos transformados en el módulo de generación de indicadores y en la recuperación de variables de entrada de la base de datos (agregando o sin agregar). Los algoritmos disponibles para la generación de los modelos predictivos son los siguientes.
Boosted Logistic Regression Stochastic Gradient Boosting Extreme Gradient Boosting Support Vector Machine
k-Nearest Neighbors Random Forest
Naïve Bayes Bayesian Generalized Linear Model Classification and Regression Tree Neuronal Network
Cuadro 4.2: Tabla de algoritmos para la generación de modelos predictivos deedX-MAS+
4.2.3.
Módulo de visualización y exportado de resultados
Este módulo se encarga de la parte visual de la aplicación y de la comunicación con la capa lógica del sistema. En detalle:
Aporta la interfaz gráfica para importar cursos a la base de datos. Para ello se comunica con los submódulos de extracción y preprocesado, almacenamiento de la información y de generación de indicadores (módulo de importado de un curso). Representa una interfaz gráfica para la creación de un modelo predictivo y almace-namiento de las características seleccionadas y estadísticas obtenidas. Intercambia datos con el submódulo de almacenamiento de información y el submódulo de ge-neración de modelos.
Añade una interfaz gráfica para la visualización de estadísticas de los modelos pre-dictivos generados y recomendación del mejor modelo.
Permite exportar gráficas, estadísticas e indicadores recuperados de la base de datos para un modelo predictivo.
Sistema informático para el análisis de datos en entornos educativos
4.3.
Diseño por módulos
4.3.1.
Módulo de importación de cursos
Submódulo de preprocesado de datos
Para extraer, filtrar y procesar los datos de cursos de UAMx se ha diseñado las siguientes clases.
Figura 4.2: Diagrama de clases del submódulo de preprocesado de datos del sistema edX-MAS+
CourseDataProcesserextrae la información de los usuarios del curso (eventos, nota, tipo de certificado, fecha de última conexión, vector de actividad) y una lista de fechas de los días del curso. Sus métodos permiten tomar y limpiar el identificador del usuario, fecha de última conexión de los objetos JSON de los ficheros de eventos.
La clase abstractaDataPreprocessercontiene una claseCourseDataProcesser (ins-tancia única y compartida, patrón Singleton), la ruta del curso, ruta de exportado y nombre. Contiene métodos para exportar los datos obtenidos a subdirectorios del curso. Heredando de ella y sobrescribiendo sus métodos se pueden implementar nuevos procesa-dos sobre otros ficheros de datos de los cursos de UAMx. Sus clases hijas son DropoutDa-taPreprocesser, EventDataPreprocesser y ActivityMatrix. DropoutDataPreprocesser implementa las reglas para la clasificación por abandono y crea los ficheros CSV de últi-ma conexión (identificador del usuario, nota, tipo de certificado, fecha de últiúlti-ma conexión) y de abandono (identificador de usuario, nota, tipo de certificado, último día de conexión, número de días conectado y la variable binaria de abandono).EventDataPreprocesser engloba filtros sobretodoslos eventos del curso. Para añadir más filtrados se puede em-plear los tipos enumerados de EventType y crear más clases hijas, siguiendo el diseño de ProblemDataPreprocesseryVideoDataPreprocesser.ActivityMatrixexporta a un fichero CSV la matriz que tiene como filas vectores de actividad de los estudiantes, es decir, una componente binaria (uno si se ha conectado, cero sino) por día del curso.
Submódulo de almacenamiento de información
En este subapartado se describe el modelo de la base de datos del sistema. Se ha obtenido a partir del modelo de datos de la herramienta edX-MAS, con algunas modifi-caciones, como se puede observar en las siguientes tablas. Se tiene más información sobre las tablas coincidentes en el apartado 4.2.1 de [1].
Nombre Datos que contiene
course_runs Id. edición y curso (course_run_id, único), nombre y edición del curso
course_users Id. estudiante (único), course_run_id y nombre usuario
indicators Id. estudiante, nombre indicador, día y valor course_indicator_names Id. indicador, course_run_id y nombre
course_duration course_run_id y duración
course_prediction_meths_names course_run_id y método predictivo course_ouputs course_run_id y salida
course_models course_run_id, método predictivo, indicadores, salida, día y caracteres de R variable del modelo course_bestmodel course_run_id y mejor método predictivo, salida
e indicadores
course_statsmodels course_run_id, método predictivo, indicadores, salida y variable estadísticas de R en texto plano certificates Id. certificado, id. estudiante, nota
y variable binaria aprobado Cuadro 4.3: Tablas del modelo de datos de edX-MAS
Nombre Datos que contiene
course_models_execution Id. ejecución (único), course_run_id, método predictivo, indicadores, salida y frecuencia
course_models Id. ejecución, día y caracteres de R variable modelo course_statsmodels Id. ejecución y variable estadísticas de R
en texto plano
dropout Id. dropout, id. estudiante, tipo, fecha última conexión, días de actividad y variable binaria abandono
Cuadro 4.4: Tablas añadidas y modificadas enedX-MAS+
La tabla course_models_execution permite guardar los datos asociados a la creación de un modelo: algoritmo, lista de indicadores, variable de salida (certificado o aban-dono), frecuencia (diaria o semanal) y relaciona el curso y edición con el identificador course_run_id.
La tabla dropout almacena los datos extraídos y la clasificación realizada.
La carga de datos de todas las tablas menoscourse_models_execution,course_models y course_statsmodels se realiza en las fases de extracción, preprocesado, limpieza, trans-formación y guardado de datos. Las tres tablas mencionadas se poblarán al crear un modelo desde la interfaz gráfica o con la automatización de creación de modelos.
Sistema informático para el análisis de datos en entornos educativos
Figura 4.3: Modelo de datos del sistema edX-MAS+
Submódulo de generación de indicadores
Se muestra el diseño que se ha realizado para generar indicadores de eventos y de actividad. Se ha creado a partir del diseño de indicadores de eventos de edX-MAS y de forma que se mantenga la escalabilidad. Se incluye un diagrama de clases en la figura 4.4. El indicador base es EdxIndicator. Incluye los atributos y métodos básicos para calcular todos los indicadores de cada estudiante en un día especificado. Para ello, permite el procesado (método processFile) de un fichero asociado (atributo file) a un día o que recoja información desde el principio del curso hasta el día de cómputo (o finalización del curso). Creando clases hijas de ella y sobrescribiendo el método de procesado se permite crear indicadores más complejos que añadan fórmulas, lectura (de ficheros obtenidos tras preprocesados) y/o procesados rápidos de otras fuentes de datos (no solo eventos).
EdxIndicator tiene asociada la clase EdxPostgresqlStore que conecta con la base de datos y permite guardar toda la información del indicador. También está contenida en la clase EdxMultipleIndicatorsque permite calcular los indicadores a partir de lis-tas diferenciadas de nombres de indicadores de eventos o de actividad gracias al método processAllindicators. EdxIndicator tiene dos clases hijas: EdxEventIndicator y EdxActi-vityIndicator.
EdxEventIndicator, denominadaEdxIndicator en [1], incluye métodos que permiten tomar una lista de eventos para un día prefijado (getDayEvents) y usuario ( getDayEven-tsPartition) con el procesado rápido del fichero de eventos asociado a ese día. Sus clases hijas son las siguientes (para detalle sobre las clases nietas consultar [1]).
EdxIndicatorFilterEvents. Permite filtrar eventos asociados a un usuario y tipo de evento y generar como indicador la longitud de la lista de filtrado. El filtra-do de eventos se gestiona con los parámetros globales creafiltra-dos para el módulo de preprocesado, gracias al anexo de [1] (disponibles en el fichero event_settings.py). EdxIndicatorTimes cuenta el tiempo transcurrido entre eventos de un mismo tipo definiendo sublistas de eventos transcurridos durante un tiempo menor a cinco minutos de conexión del usuario. Como también requieren filtros de eventos diarios, heredan de las correspondientes clases hijas de EdxIndicatorFilterEvents.
La clase EdxActivityIndicator cuenta con un atributo de datos genérico que las hijas (EdxMatrixActivityIndicator y EdxNumDiffActivityIndicator) sobrescriben con la estructura creada tras la carga de información de los ficheros de actividad total del cur-so (obtenidos en el módulo de preprocesado). También tiene el método abstracto para obtener la actividad del usuario desde el primer día hasta el día de cálculo.
EdxMatrixActivityIndicator, hija de EdxActivityIndicator, procesa la matriz de actividad y devuelve el subvector de actividad. Los indicadores cuentan el número de días con actividad de ese subvector (EI_connected_days) y el número de días sin conexión, ceros del subvector desde el último uno, (EI_consecutive_inactivity_days).
La clase EdxNumDiffActivityIndicator, hija de EdxActivityIndicator, procesa el listado de eventos filtrados detodos los ficheros de eventos(eventos de problemas para EI_num_diff_problems y de vídeo paraEI_num_diff_videos). EnuserActivityUntilDay devuelve elconjuntode identificadores de los recursos a los que el usuario ha accedido entre el primer y el día de cómputo. El indicador es el cardinal de ese conjunto.
Sistema informático para el análisis de datos en entornos educativos
Figura 4.4: Diagrama de clases de los indicadores del sistema edX-MAS+
4.3.2.
Módulo de generación de modelos
En este apartado se muestra el diseño de las clases utilizadas en la generación de modelos y la recuperación de datos del sistema previa. Se parte de las clases diseñadas en la herramienta edX-MAS: Predictor, PredictorFunctions, EdxRPostgresql y una clase para cada algoritmo predictivo (PredictorLogitBoost, PredictorGbm, PredictorXGBoost, PredictorKnn yPredictorSvm). Se han creado clases para los nuevos métodos predictivos: PredictorRandomForest, PredictorNaiveBayes, PredictorBayesianGLM, PredictorCART y PredictorNNet.
La clase base es PredictorFunctions. Tiene adjuntas las clases Predictor (para los datos que identifican el modelo, se ha añadido el atributo para la frecuencia diaria o semanal) y EdxRPostgresql (para el acceso a la base de datos). Las funciones de PredictorFunctions permiten:
1. Recuperar de la base de datos los indicadores asociados a un día de curso con el método indicators_df_merged_acc. Devuelve una matriz que tiene como colum-nas el identificador del estudiante y valor de cada indicador. Se ha alterado para distinguir los indicadores acumulativos y no acumulativos, requieren consultas di-ferentes a la base de datos, reflejadas en la clase EdxRPostgresql: en el método get_merged_indicators y adición del método get_acumulative_indicators.
2. Tomar de la base de datos la variable de salida, con el métodooutput_df_merged. Se ha modificado para tomar una de las dos posibles salidas: certificado o abandono, y recuperar los datos de las variables binarias asociadas de la base de datos. Se invoca a un nuevo método de EdxRPostgresql: get_course_dropout. Se devuelve el identificador de usuario y su valor de la variable de salida.
3. Se combinan ambas matrices en el método all_indicators_output_df_merged para obtener la matriz ampliada, es decir, la matriz de variables de entrada (indicadores) y la variable de salida (certificado o abandono).
4. Se crea una partición de las filas de la matriz ampliada para entrenamiento y pre-dicción (test) con el método divide_all_data.
5. Se genera el modelo predictivo, se mide el tiempo de entrenamiento y predicción en el métodotrain_model.
6. Con el modelo se generan las estadísticas asociadas gracias al método predict que devuelve el tiempo empleado en predicción y más información en la estructura de retorno. Esta estructura es la entrada para roc_performance, auc_performance e importance_variable que devuelven matrices de puntos para formar la curva ROC, la medida AUC y la importancia de las variables, respectivamente.
El método create_predictor_model integra las fases descritas (invocando al método internopredictor_model_iterator) y tiene la lógica de decisión para generación de modelo diario o semanal. En el caso de semanal, se realiza una copia de los resultados obtenidos el primer día de la semana a los demás con el método predictor_model_iterator_copy.
La clase EdxRPostgresql permite almacenar los resultados obtenidos con los méto-dos store_model, store_model_stats, store_model_execution.
Las modificaciones detalladas se marcan en negrita en el diagrama de clases 4.5.
Sistema informático para el análisis de datos en entornos educativos
Figura 4.5: Diagrama de clases para la generación de modelos en el sistema edX-MAS+
4.3.3.
Módulo de visualización y exportado de resultados
Este módulo se encarga de gestionar la interacción con el usuario y de definir el flujo de información entre la interfaz gráfica y el resto de componentes. El sistema edX-MAS+ emplea el diseño realizado con el patrón modelo vista controlador (MVC) de la herramienta de partida.
Figura 4.6: Patrón modelo vista controlador (tomada de [1])
En la vista, la interfaz gráfica del sistema incluye tres menús deslizables en la columna lateral izquierda para importar un curso, crear modelos y visualizar estadísticas de los modelos generados. Las estadísticas de los modelos se muestran en un panel central con las siguientes pestañas. Se adjuntan imágenes en el anexo D.
En AUC and Times se incluye la recomendación del mejor modelo, las gráficas AUC, tiempo de entrenamiento y predicción para los modelos del curso y edición con la frecuencia, indicadores y variable de salida seleccionados.
EnROC se muestran las gráficas de las curvas ROC para la predicción de obtención de certificado y de abandono del curso, edición del modelo con algoritmo, frecuencia e indicadores seleccionados.
En Importance Variables, las gráficas de la importancia de las variables en la pre-dicción de obtención de certificado y de abandono del curso, edición del modelo con algoritmo, frecuencia e indicadores seleccionados.
EnIndicators se muestra la tabla de indicadores e información del estudiante. En AUC Comparatives, las gráficas AUC para certificado, abandono y comparati-va entre ambas para los modelos del curso y edición con indicadores y frecuencia seleccionadas.
El servidor de R Shiny cumple la funcionalidad de controlador. También la cla-se EdxRPostgresql porque permite recuperar nuevos datos de la base de datos de los modelos generados para las opciones de los desplegables del menú de estadísticas (get_all_created_courses,get_course_created_outputs,get_course_created_freq), esta-dísticas para gráficas comparativas de modelos con distintas variables de salida
(get_model_both_stats), datos de los estudiantes para la tabla de indicadores
(get_student_info). Además incluye los métodos para recuperar datos para los desplega-bles de los menús de importación de modelos y de creación de modelos, para la recomen-dación del mejor modelo predictivo para un curso seleccionado y estadísticas (las cadenas de texto de R) para su representación en las gráficas detalladas (get_model_stats).
