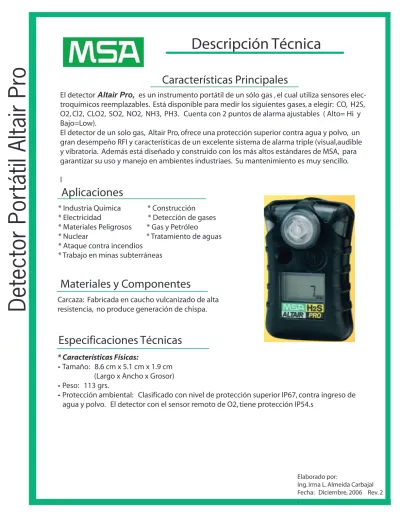

Descripción Técnica
Características Principales
Aplicaciones
Detector Por
tátil Altair Pr
o
Elaborado por:Ing. Irma L. Almeida Carbajal Fecha: Diciembre, 2006 Rev. 2 ,
Materiales y Componentes
El detector Altair Pro, es un instrumento portátil de un sólo gas , el cual utiliza sensores elec-troquímicos reemplazables. Está disponible para medir los siguientes gases, a elegir: CO, H2S, O2, Cl2, CLO2, SO2, NO2, NH3, PH3. Cuenta con 2 puntos de alarma ajustables ( Alto= Hi y Bajo=Low).
El detector de un solo gas, Altair Pro, ofrece una protección superior contra agua y polvo, un gran desempeño RFI y características de un excelente sistema de alarma triple (visual,audible y vibratoria. Además está diseñado y construido con los más altos estándares de MSA, para garantizar su uso y manejo en ambientes industriaes. Su mantenimiento es muy sencillo. l
* Industria Química * Construcción * Electricidad * Detección de gases * Materiales Peligrosos * Gas y Petróleo
* Nuclear * Tratamiento de aguas * Ataque contra incendios
* Trabajo en minas subterráneas
* Características Físicas:
- Tamaño: 8.6 cm x 5.1 cm x 1.9 cm (Largo x Ancho x Grosor)
- Peso: 113 grs.
- Protección ambiental: Clasificado con nivel de protección superior IP67, contra ingreso de agua y polvo. El detector con el sensor remoto de O2, tiene protección IP54.s
Especificaciones Técnicas
Carcaza: Fabricada en caucho vulcanizado de alta resistencia, no produce generación de chispa.
Descripción Técnica
Detector Por
tátil Altair Pr
o
Elaborado por:
Ing. Irma L. Almeida Carbajal Fecha: Diciembre 2006 Rev. 2
*Interfaces con el usuario:
- Tipo de desplegado: Desplegado de cristal líquido (LCD) con caracteres grandes y de fácil tura.
- Teclas de comandos: La operación del instrumento es con un sólo botón. No se requiere sar al interior del instrumento.
- Acceso de datos: El acceso a la información acumulada se realiza a través de un adaptador frarrojo de MSA en una PC usando versión superior a la 4.5 del Software MSA Five Star Link en ambiente Windows.
- Tiempo de operación: La batería y el sensor son reemplazables. La batería dura mente 1 año y los sensores tienen un tiempo de vida útil de 2 años.
- Luz de respaldo: La luz de respaldo se activa al presentarse una situación de alarma o con oprimir un botón.
* Capacidad de monitoreo:
- Gases que se pueden detectar: El instrumento tiene capacidad de medición de un solo gas a elegir: Oxígeno, Monóxido de Carbono,Ácido Sulfhídrico, Ácido Cianhídrico, Cloro, Dióxido de Cloro, Dióxido de Azufre, Dióxido de Nitrógeno, Amoniaco, Fosfina.
- Apagado del equipo: Una vez activado NO se puede apagar.
- Rango de medición y resolución:
Gas Rango Resolución Oxígeno 0-25% Vol. 0.1% Vol. Monóxido de Carbono 0-1500 ppm 1 ppm Ácido Sulfhídrico 0-200 ppm 1 ppm Ácido Cianhídrico 0-30 ppm 0.5 ppm Cloro 0-20 ppm 0.1 ppm Dióxido de Cloro 0-1 ppm 0.02 ppm
- Puntos de alarma estándar:
Gas Bajo (Low) Alto (High) STEL TWA Oxígeno 19.5% Vol. 23.0 % Vol. N/A N/A Monóxido de Carbono 25 ppm 100 ppm 100 ppm 25 ppm Ácido Sulfhídrico 10 ppm 15 ppm 15 ppm 10 ppm Monóxido de Carbono (Fuego) 25 ppm 100 ppm 100 ppm 25 ppm Monóxido de Carbono (Acero) 75 ppm 200 ppm 200 ppm 75 ppm Ácido Cianhídrico 4.7 ppm 10 ppm 10 ppm 4.7 ppm Cloro 0.5 ppm 1 ppm 1 ppm 0.5 ppm Dióxido de Cloro 0.1 ppm 0.3 ppm 0.3 ppm 0.1 ppm Dióxido de Azufre 2 ppm 5 ppm 5 ppm 2 ppm Dióxido de Nitrógeno 2 ppm 5 ppm 5 ppm 2 ppm Amoniaco 25 ppm 50 ppm 35 ppm 25 ppm Fosfina 0.3 ppm 1 ppm 1 ppm 0.3 ppm
Oxígeno (sensor remoto) 19.5% 23% N/A N/A Dióxido de Azufre 0-20 ppm 0.1 ppm Dióxido de Nitrógeno 0-20 ppm 0.1 ppm Amoniaco 0-100 ppm 1 ppm Fosfina 0-500 ppm 0.05 ppm Oxígeno (sensor remoto) 0-25% Vol. 0.1% Vol. Gas Rango Resolución
Descripción Técnica
Detector Por
tátil Altair Pr
o
Elaborado por:
Ing. Irma L. Almeida Carbajal Fecha: Diciembre, 2006 Rev. 2
* Desplegados y opciones de software:
- Registro de eventos: El equipo tiene la capacidad de registrar los últimos 50 eventos.
- Información de registro de eventos:
Alarma: Tipo de alarma, Valor de alarma, Hora/Fecha
Alarma despejada: Tipo de alarma, Valor de alarma, Hora/Fecha Calibración: (Correcta/Fallo), Hora/Fecha
Error sin apagar: Tipo de error (vea lista de errores), Hora/Fecha
Fin de vida útil: Razón (error: vea lista de errores), Minutos de alarma, Meses, Hora/Fecha
- Transmisión de datos: El instrumento viene equipado con registro de datos, de fábrica da lecturas de valores pico.
* Calibración:
- Calibración operando un solo botón: El instrumento se debe calibrar de acuerdo al uso o periencia del usuario. La calibración se lleva a cabo con un sólo gas.
- Puntos de calibración: Son ajustables por el usuario.
- Herramientas de calibración: Únicamente se requiere de: tubing, cilindro de gas de calibración y regulador.
* Características de operación básicas:
- Encendido del instrumento: El instrumento cuenta con un botón de encendido claramente marcado.
* Alarmas del instrumento:
Alarma visual (Led´s ultrabrillantes en la parte frontal), alarma audible (95 dB ), alarma vibratoria. Además el instrumento cuenta con los siguientes puntos de alarma : Valor Alto= Hi, Valor Bajo= Lo, STEL y TWA; los cuales, se pueden ajustar manualmente antes de la activación o bien con ayuda del adaptador infrarrojo para descarga de datos a PC.
* Condiciones de operación:
- Temperatura: Operación normal: -20° a +50°C
-Humedad: 10 a 95% HR continua (no condensable)
* Suministro de energía:
- Baterías: El instrumento opera con baterías de Litio no recargables, tipo CR2, que pueden ser: Energizer CL1CR2, Varta CR2 ó Panasonic CR2.
- Advertencia de batería baja: El monitor proporciona al usuario un medidor de carga (símbolo con la forma de batería) con 4 secciones para estimado de tiempo de operación. El dor siempre está visible al encender el instrumento.
- Advertencia de batería agotada: Se indicará claramente, a través de una alarma audible y otra visual.
Descripción Técnica
Detector Por
tátil Altair Pr
o
Elaborado por:Ing. Irma L. Almeida Carbajal Fecha: Diciembre, 2006 Rev. 2
Detector Altair-Pro Modelos Estándar: Otros Modelos: * Mantenimiento y garantías:
-Mantenimiento: Batería y sensores reemplazables.
-Garantía: El instrumento tiene una garantía de 2 años , siempre y cuando el equipo sea do bajo condiciones normales. La garantía NO aplica en la batería.
Gas No. de parte Punto de primeraalarma (Low) Punto de segundaalarma (Hi) STEL TWA
Oxígeno 10074137 19.50% 23.00% N/A N/A
Monóxido de carbono (CO) 10074135 25 ppm 100 ppm 100 ppm 25 ppm Monóxido de carbono (Fuego) 10076723 25 ppm 100 ppm 100 ppm 25 ppm Monóxido de carbono (Acero) 10076724 75 ppm 200 ppm 200 ppm 75 ppm Ácido Sulfhídrico (H2S) 10074136 10 ppm 15 ppm 15 ppm 10 ppm Ácido Cianhídrico 10076729 4.7 ppm 10 ppm 10 ppm 4.7 ppm Cloro 10076716 0.5 ppm 1.0 ppm 1.0 ppm 0.5 ppm Dióxido de Cloro 10076717 0.1 ppm 0.3 ppm 0.3 ppm 0.1 ppm Dióxido de Azufre 10076736 2.0 ppm 5.0 ppm 5.0 ppm 2.0 ppm Dióxido de Nitrógeno 10076731 2.0 ppm 5.0 ppm 5.0 ppm 2.0 ppm Amoniaco 10076730 25 ppm 50 ppm 35 ppm 25 ppm Fosfina 10076735 0.3 ppm 1.0 ppm 1.0 ppm 0.3 ppm
Oxígeno (sensor remoto) 10076733 19.50% 23.00% N/A N/A
Gas No. de parte Punto de primeraalarma (Low) Punto de segundaalarma (Hi) STEL TWA
Oxígeno 10076732 19.50% 18% N/A N/A
Monóxido de carbono (CO) 10076718 30 ppm 60 ppm 60 ppm 30 ppm Monóxido de carbono (CO) 10076719 35 ppm 100 ppm 100 ppm 35 ppm Monóxido de carbono (CO) 10076720 35 ppm 400 ppm 400 ppm 35 ppm Monóxido de carbono (CO) 10076721 50 ppm 200 ppm 200 ppm 50 ppm Monóxido de carbono (CO) 10076722 100 ppm 300 ppm 300 ppm 100 ppm Monóxido de carbono (CO) (Acero) 10080532 199 ppm 200 ppm 200 ppm 35 ppm Ácido Sulfhídrico (H2S) 10076725 5 PPM 10 ppm 10 ppm 5 ppm Ácido Sulfhídrico (H2S) 10076726 7 ppm 14 ppm 14 ppm 7 ppm Ácido Sulfhídrico (H2S) 10076727 8 ppm 12 ppm 12 ppm 8 ppm Ácido Sulfhídrico (H2S) 10076728 10 ppm 20 ppm 20 ppm 10 ppm
Descripción Técnica
Detector Por
tátil Altair Pr
o
Elaborado por:Ing. Irma L. Almeida Carbajal Fecha: Diciembre, 2006 Rev. 2
UL 913 para Clase 1, Div. 1, Grupos A, B, C y D
CSA C22.2 No. 157-92, para Clase 1, Div. 1, Grupos A, B, C y D
Certificación ISO 9001
Normatividad y Aprobaciones
NOTA: Este boletín contiene sólo una descripción general de los productos mostrados. Aunque los usos y capacidades de rendimiento de los productos se han descrito en el presente, bajo ninguna circunstancia deberán utilizarse por individuos que no posean el adiestramiento y calificación adecuados. Deberán leerse todas las cciones, advertencias, uso adecuado y cuidados específicos que se contienen en el manual de operación del equipo.
