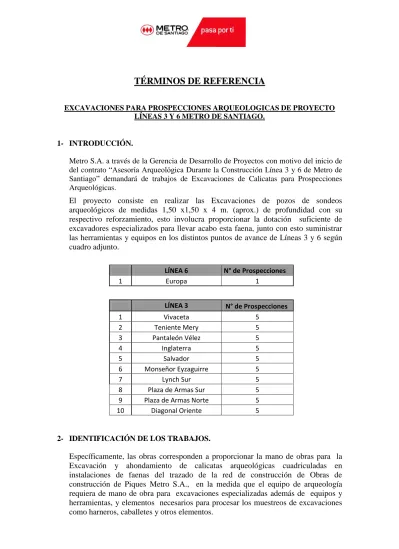

TÉRMINOS DE REFERENCIA
EXCAVACIONES PARA PROSPECCIONES ARQUEOLOGICAS DE PROYECTO LÍNEAS 3 Y 6 METRO DE SANTIAGO.
1- INTRODUCCIÓN.
Metro S.A. a través de la Gerencia de Desarrollo de Proyectos con motivo del inicio de del contrato “Asesoría Arqueológica Durante la Construcción Línea 3 y 6 de Metro de Santiago” demandará de trabajos de Excavaciones de Calicatas para Prospecciones Arqueológicas.
El proyecto consiste en realizar las Excavaciones de pozos de sondeos arqueológicos de medidas 1,50 x1,50 x 4 m. (aprox.) de profundidad con su respectivo reforzamiento, esto involucra proporcionar la dotación suficiente de excavadores especializados para llevar acabo esta faena, junto con esto suministrar las herramientas y equipos en los distintos puntos de avance de Líneas 3 y 6 según cuadro adjunto. LÍNEA 6 N° de Prospecciones 1 Europa 1 LÍNEA 3 N° de Prospecciones 1 Vivaceta 5 2 Teniente Mery 5 3 Pantaleón Vélez 5 4 Inglaterra 5 5 Salvador 5 6 Monseñor Eyzaguirre 5 7 Lynch Sur 5
8 Plaza de Armas Sur 5
9 Plaza de Armas Norte 5
10 Diagonal Oriente 5
2- IDENTIFICACIÓN DE LOS TRABAJOS.
Específicamente, las obras corresponden a proporcionar la mano de obras para la Excavación y ahondamiento de calicatas arqueológicas cuadriculadas en instalaciones de faenas del trazado de la red de construcción de Obras de construcción de Piques Metro S.A., en la medida que el equipo de arqueología requiera de mano de obra para excavaciones especializadas además de equipos y herramientas, y elementos necesarios para procesar los muestreos de excavaciones como harneros, caballetes y otros elementos.
Los trabajos se desarrollarán en instalaciones de faena de futuras obras civiles de Proyecto de Metro S.A. Línea 3 y 6 y estarán dirigidas por un equipo de Arqueólogos en cada sitio de excavación.
En base a las especificaciones que se detallarán, las Partidas solicitadas dicen relación con:
Mano de Obra
Supervisor con Vehículo:
El contratista designará Supervisor de Terreno, quien será responsable del buen desarrollo de los trabajos, el que deberá ser un Técnico Calificado con 02 años de experiencia en obras de similares características técnicas y experiencia en dirección y coordinación de trabajos de similar envergadura. Este profesional deberá disponer de un vehículo para desplazarse a las áreas de trabajo y apoyar a los equipos de excavadores. Para efecto de medición y pago, este recurso se contabilizará según días-hombre efectivamente trabajados.
Maestro Excavador:
Con experiencia en tipo de excavación similares, capaz de adecuarse al ritmo de trabajo exigido por arqueólogos en este tipo de prospecciones. Para efecto de medición y pago, este recurso se contabilizará según días-hombre efectivamente trabajados.
Ayudante Excavador:
Deberá apoyar la labor del Maestro Excavador. Para efecto de medición y pago, este recurso se contabilizará según días-hombre efectivamente trabajados.
Excavaciones en Cuadriculados de Prospecciones:
En terreno se realizarán excavaciones de 1,50 x 1,50 y con profundidad entre 2,00 y 4,00 metros, el trabajo consistirá en la excavación a mano de calicatas para prospecciones según las instrucciones del equipo de Arqueólogos a cargo. La cantidad de excavaciones de prospecciones a realizar en cada pique de la Línea 3 que se identifica en el cuadro indicado en el punto 1 de estos TR es de 5 (Cinco) unidades. En el pique de la Línea 6 que se identifica en el cuadro indicado en el punto 1 de estos TR, se realizará 01 (Una) excavación.
MO de excavación requerida.
Para cada prospección, el contratista deberá proporcionar 01 maestro excavador con sus herramientas (chuzos, palas, etc.), y en caso de ser requerido, deberá proporcionar 01 ayudante.
Prevencionista de Riesgos
Profesional del área, con experiencia la menos de 01 año, que haya supervisado en terreno obras de similares características técnicas.
Controlará el uso obligatorio de elementos, vestimenta y calzado de seguridad, velará por el uso de todos los equipos de seguridad en terreno.
Para efecto de medición y pago, este recurso se contabilizará según días-hombre efectivamente trabajados.
La empresa contratista presentará Programa de Prevención de Riesgos a aplicar durante el desarrollo de los trabajos, indicando las medidas de prevención aplicables y que estén destinadas a controlar los riesgos operacionales que deriven de la naturaleza de los trabajos que se ejecutan.
Suministro de Equipos y Herramientas, e Implementos de Seguridad
Con el propósito de ejecutar los trabajos de excavación, el contratista a cargo suministrará los equipos y herramientas para el uso diario en faena (chuzos, palas, etc.), además de elementos necesarios para detectar hallazgos como caballetes y harneros de madera. Además, el contratista deberá suministrar los equipos e implementos de seguridad necesarios para la correcta operación en terreno. Para efecto de medición y pago, el conjunto de equipos y herramientas requeridos para ejecutar los trabajos en una prospección constituirá una unidad, y se contabilizará según prospección efectivamente ejecutada. De igual manera, para efecto de medición y pago, el conjunto de equipos e implementos de seguridad requeridos para ejecutar los trabajos en una prospección constituirán una unidad, y se contabilizará según prospección efectivamente ejecutada.
Varios
Baños Químicos
El contratista deberá mantener 2 baños químicos por pique mientras se ejecuten las faenas en dicho pique. Para efecto de medición y pago, este ítem se contabilizará según unidad de baño efectivamente instalada y habilitada en terreno en un periodo de 1 mes.
Duchas.
El contratista deberá habilitar 1 ducha en cada área de trabajo para sus empleados. Para efecto de medición y pago, este ítem se contabilizará según unidad de ducha efectivamente instalada y habilitada en terreno.
Caseta/bodega Arqueólogo.
Suministradas en terreno para resguardar y almacenar herramientas, elementos y materiales técnicos del contrato de Prospecciones Arqueológicas bajo la siguiente Especificación:
Medidas de 2,50 x 2,50 m. y 2,5 m de altura, fabricada de plancha de terciado de 15 mm. con techumbre de pizarreño. Deberá considerar puerta y herrajes para cierre con candado.
El contratista deberá ejecutar una bodega por pique de construcción.
Para efecto de medición y pago, este ítem se contabilizará según unidad de bodega efectivamente instalada en terreno. En el precio de este ítem, el contratista deberá considerar la totalidad de la mano de obra, materiales, equipos y herramientas necesarias para la ejecución de la caseta / bodega.
Toldos Protección.
Se utilizarán con el fin de proteger de rayos UV a trabajadores y arqueólogos en terreno. El contratista deberá mantener en cada pique, mientras duren las faenas en dicho pique, un toldo.
Para efecto de medición y pago, este ítem se contabilizará según unidad de toldo efectivamente instalada en terreno.
Entibación por Prospección.
Con el propósito de proteger a trabajadores de posibles derrumbes en pozos excavados, el contratista construirá in situ en cada pozo un sistema de contención provisional y soportes, el cual será montado en la medida que avance en excavaciones.
Para efecto de medición y pago, la entibación completa de una excavación para prospección arqueológica constituirá una unidad, y se contabilizará según entibación de prospección efectivamente ejecutada. En el precio de este ítem, el contratista deberá considerar la totalidad de la mano de obra, materiales, equipos y herramientas necesarias para la ejecución de la entibación.
Demolición de Estructuras Hormigón.
Eventualmente el contratista podría encontrar en el área de prospección arqueológica estructuras de hormigón, por lo cual deberá considerar en su presupuesto un precio unitario por metro cúbico correspondientes a demolición de estructura de hormigón, retiro de excedentes y transporte a botadero autorizado.
Para efecto de medición y pago, la demolición se medirá por metro cubico de estructura de hormigón existente previo a la demolición. En el precio de este ítem, el contratista deberá considerar la totalidad de la mano de obra, materiales, equipos y herramientas necesarias para la demolición y los recursos necesarios para retirar los escombros y trasladarlos a botadero.
3- PLAZO DE DESARROLLO DE LOS TRABAJOS.
El plazo para el desarrollo de los presentes trabajos estará sujeto al avance de las prospecciones Arqueológicas y la liberación de terrenos donde se emplazarán las obras del proyecto P63. Sin perjuicio de lo anterior, y para efecto de la preparación de sus ofertas, los proponentes deberán ajustarse al plazo referencial que se indica en las Bases Administrativas correspondientes a la licitación de las obras definidas en estos TR.
4- JUSTIFICACIÓN Y ALCANCES DE LOS TRABAJOS.
Los trabajos antes señalados son requeridos por la Asesoría Arqueológicas y se realizarán conforme al avance de las prospecciones Arqueológicas y a las exigencias de excavación en cuanto a profundidad y tiempo estimado en cada instalación de faena.
5- OBJETIVOS.
5.1 OBJETIVO GENERAL.
El objetivo general de la ejecución de estos trabajos de excavación es proporcionar la asistencia de mano de obra especializada, herramientas y equipos al equipo de Arqueología con el fin de que las prospecciones de Arqueología se desarrollen con normalidad y en los plazos convenidos con Metro S.A.
5.2 OBJETIVOS ESPECIFICOS
- Dotar de mano de obra especializada en este tipo de excavación.
- Suministrar de herramientas y equipos para el buen cumplimiento del servicio.
- Mantener adecuadas condiciones de seguridad en esta labor.
- Colaborar con equipo de Arqueólogos en sus requerimientos diarios. - Cumplir con horarios establecidos para realizar esta faena.
ISABEL MEDINA CONTRERAS
Subgerente de Contratos Civiles y Sistemas (I) Gerencia de Desarrollo de Proyectos
METRO S.A. OOL/EIG
