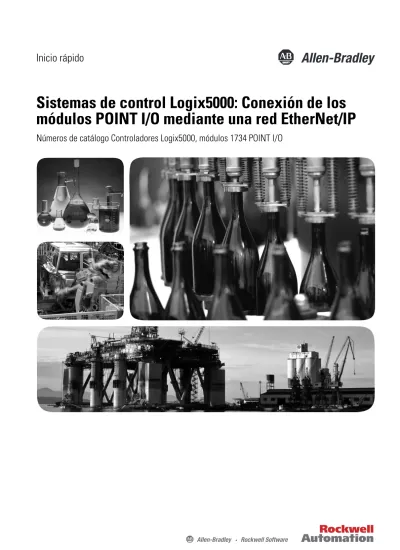

Inicio rápido
Sistemas de control Logix5000: Conexión de los
módulos POINT I/O mediante una red EtherNet/IP
Las características de funcionamiento de los equipos de estado sólido son diferentes de las de los equipos electromecánicos. El documento Safety Guidelines for the Application, Installation and Maintenance of Solid State Controls
(publicaciónSGI-1.1 disponible en la oficina local de ventas de Rockwell Automation o en línea en
http://www.rockwellautomation.com/literature/) describe algunas diferencias importantes entre los equipos de estado sólido y los dispositivos electromecánicos de lógica cableada. Debido a esta diferencia, y también a la gran diversidad de usos de los equipos de estado sólido, todas las personas responsables de emplear este equipo deben asegurarse de la idoneidad de cada una de las aplicaciones concebidas para estos equipos.
Bajo ninguna circunstancia Rockwell Automation, Inc. será responsable por daños indirectos o consecuentes que resulten del uso o de la aplicación de estos equipos.
Los ejemplos y los diagramas que aparecen en este manual se incluyen únicamente con fines ilustrativos. Debido a las muchas variables y a los muchos requisitos asociados con cada instalación en particular, Rockwell Automation, Inc. no puede asumir responsabilidad alguna por el uso real basado en ejemplos y diagramas.
Rockwell Automation, Inc. no asume ninguna responsabilidad de patente con respecto al uso de información, circuitos, equipos o software descritos en este manual.
Se prohíbe la reproducción total o parcial del contenido de este manual sin la autorización por escrito de Rockwell Automation, Inc.
Este manual contiene notas de seguridad en cada circunstancia en que se estimen necesarias.
Allen-Bradley, CompactLogix, FLEX I/O, Logix5000, POINT I/O, Rockwell Software, Rockwell Automation, RSLogix 5000 y TechConnect son marcas comerciales de Rockwell Automation, Inc. Las marcas comerciales que no pertenecen a Rockwell Automation son propiedad de las respectivas empresas.
ADVERTENCIA: Identifica información acerca de prácticas o circunstancias que pueden causar una explosión en un ambiente peligroso, lo que puede ocasionar lesiones personales o la muerte, daños materiales o pérdidas
económicas.
ATENCIÓN: Identifica información sobre las prácticas o circunstancias que pueden producir lesiones personales o la muerte, daños materiales o pérdidas económicas. Los mensajes de atención le ayudan a identificar y evitar un peligro, y a reconocer las consecuencias.
PELIGRO DE CHOQUE: Puede haber etiquetas en el exterior o en el interior del equipo (por ejemplo, en un variador o motor) para advertir sobre la posible presencia de un voltaje peligroso.
PELIGRO DE QUEMADURA: En el equipo o dentro del mismo puede haber etiquetas (por ejemplo, en un variador o motor) a fin de advertir sobre superficies que pueden alcanzar temperaturas peligrosas.
Tabla de contenido
Prefacio Acerca de esta publicación. . . 5
Antes de usar esta publicación . . . 5
Otras guías de inicio rápido del sistema de control Logix5000 . . . 8
Módulos POINT I/O en una topología lineal o de anillo a nivel de dispositivos. . . 8
Antes de comenzar . . . 8
Dónde comenzar . . . 9
Cómo se conecta el hardware . . . 10
Software requerido . . . 10
Lista de piezas . . . 11
Recursos adicionales . . . 11
Capítulo 1 Prepare el hardware del módulo POINT I/O distribuido Antes de comenzar . . . 13
Elementos necesarios . . . 14
Siga estos pasos . . . 15
Monte y conecte el adaptador 1734-AENT Ethernet . . . 16
Instale el módulo de salida digital 1734-OB4E . . . 17
Monte y cablee la fuente de alimentación eléctrica 1794-PS3 . . . 18
Conecte el adaptador 1734-AENT Ethernet a la fuente de alimentación eléctrica . . . 19
Recursos adicionales . . . 19
Capítulo 2 Añada el adaptador POINT I/O Ethernet y el módulo de salida digital a un proyecto RSLogix 5000 Antes de comenzar . . . 21
Elementos necesarios . . . 22
Siga estos pasos . . . 22
Configure el adaptador POINT I/O y el módulo de salida . . . 23
Añada lógica de escalera para probar las luces del módulo 1734-OB4E. . . 26
Descargue el proyecto al controlador Logix5000 . . . 29
Pruebe la luz del módulo de salida 1734-OB4E. . . 30
Recursos adicionales . . . 30
Prefacio
Acerca de esta publicación
Esta guía de inicio rápido proporciona ejemplos y procedimientos para incluir módulos POINT I/O en un sistema de control Logix5000 mediante una red EtherNet/IP. Los ejemplos de programación no son complejos y ofrecen soluciones fáciles para verificar que los dispositivos estén funcionando y comunicándose correctamente.
Antes de usar esta publicación
Solo podrá completar las tareas descritas en esta publicación después de realizar algunas tareas preliminares requeridas con un controlador Logix5000. Por ejemplo, antes de añadir módulos POINT I/O a un proyecto RSLogix 5000 como se describe en la página 21, primero debe crear el proyecto.
La Tabla 1 describe las tareas que debe realizar antes de usar esta publicación.
IMPORTANTE Esta publicación describe ejemplos de tareas que usted puede realizar usando módulos POINT I/O en una red EtherNet/IP. Las tareas descritas no son las únicas tareas que puede realizar con los módulos POINT I/O en una red EtherNet/IP.
IMPORTANTE Los ejemplos gráficos mostrados en la Tabla 1 – Tareas requeridas antes de usar esta guía de inicio rápido en la página 6
son para los controladores CompactLogix 5370 L3. Dependiendo del controlador Logix5000 que esté usando, los pasos específicos para realizar las tareas descritas en la tabla pueden variar.
Para obtener más información sobre cómo realizar las tareas preliminares requeridas con controladores Logix5000 específicos, consulte el documento Integrated Architecture: Logix5000 Control Systems Quick Starts Quick Reference, publicación IASIMP-QR024.
Tabla 1 – Tareas requeridas antes de usar esta guía de inicio rápido
Tarea Descripción
Prepare el hardware del sistema de control Logix5000
Ensamblaje del sistema de control y conexión a las redes de comunicación necesarias. Se requieren algunos componentes como, por ejemplo, el controlador Logix5000 deseado, fuente de alimentación eléctrica del sistema o conmutador para aplicaciones que funcionan en una red Ethernet. Otros componentes son opcionales; por ejemplo, un módulo de comunicación de red.
IMPORTANTE: Estos gráficos muestran el ensamblaje de un controlador Logix5000 de ejemplo.
Esta tarea no incluye la instalación de componentes de hardware específicos como, por ejemplo, módulos POINT I/O, usados mediante las redes incluidas en su aplicación.
Prepare la computadora
Instalación del software necesario como, por ejemplo RSLogix 5000, en la computadora.
2 (Rear) 1 (Front)
Prefacio
Configure las redes Realice las tareas requeridas asociadas con las redes usadas en su aplicación, por ej., asignación de una dirección IP al controlador o un módulo de comunicación en su sistema de control Logix5000.
Cree un proyecto RSLogix 5000
Proyecto usado con su controlador Logix5000 que incluya todos los componentes del sistema de control deseado y la programación necesaria; por ejemplo, añadir lógica de escalera para probar las tareas asociadas con los componentes individuales del sistema.
Tabla 1 – Tareas requeridas antes de usar esta guía de inicio rápido
Otras guías de inicio rápido del sistema de control Logix5000
Esta guía de inicio rápido describe cómo añadir un dispositivo en una red en un sistema de control Logix5000. Sin embargo, generalmente un sistema de control Logix5000 incluye más de un dispositivo en una red.
Por ejemplo, si un sistema de control Logix5000 funciona en una red EtherNet/IP, además de un controlador, fuente de alimentación eléctrica y módulos de comunicación, el sistema podría usar módulos de E/S remotas, variadores o terminales de interface de operador-máquina (HMI). Otras guías de inicio rápido describen cómo usar dispositivos diferentes en redes diferentes en sistemas de control Logix5000. Para obtener más información, consulte el documento
Integrated Architecture: Logix5000 Control Systems Quick Starts Quick Reference, publicación IASIMP-QR024.
Módulos POINT I/O en una topología lineal o de anillo a nivel de dispositivos
Esta publicación describe cómo usar los módulos POINT I/O en una aplicación que utiliza una configuración con topología en estrella de red EtherNet/IP. No describe cómo usar los módulos de E/S en una topología de anillo a nivel de dispositivos (DLR) ni lineal mediante un módulo adaptador 1734-AENTR.
Para obtener información sobre cómo usar los módulos POINT I/O en una topología DLR o lineal, consulte el documento EtherNet/IP Embedded Switch Technology Application Guide, publicación ENET-AP005.
Antes de comenzar
El comienzo de cada capítulo contiene la siguiente información. Debe leer estas secciones antes de comenzar a trabajar en cada capítulo:
• Antes de comenzar – Esta sección enumera las tareas que debe realizar antes de comenzar
el capítulo.
• Elementos necesarios – En esta sección se enumeran las herramientas requeridas para
realizar las tareas del capítulo.
Prefacio
Dónde comenzar
Prepare el hardware del módulo POINT I/O distribuido
página 13
Añada el adaptador POINT I/O Ethernet y el módulo de salida digital a un proyecto RSLogix 5000
página 21
Tareas preliminares requeridas
Descritas en Antes de usar esta publicación en la página 5.
1. Prepare el hardware del sistema de control Logix5000. 2. Prepare la computadora.
3. Configure las redes.
4. Cree un proyecto RSLogix 5000.
Controlador Logix5000
Cómo se conecta el hardware
Esta guía de inicio rápido muestra el siguiente sistema de control posible.
Software requerido
Para completar los ejemplos proporcionados en esta guía de inicio rápido, necesitará el software descrito en esta tabla.
Software Versión Se requiere para esta tarea
RSLogix 5000 20.00.00 o posterior(1)
(1) El software RSLogix 5000 versión 20.00.00 o posterior se requiere para usar esta guía de inicio rápido porque el controlador Logix5000 de ejemplo y las tareas asociadas descritas en el presente se realizan en un sistema de control CompactLogix 5370 L3. Los sistemas de control CompactLogix 5370 requieren el software RSLogix 5000 versión 20.00.00 o posterior. Si conecta un módulo 1734 POINT I/O mediante una red EtherNet/IP en un sistema de control Logix5000 que usa un controlador diferente, los requisitos mínimos en cuanto a la versión pueden ser diferentes.
Cree o cambie proyectos RSLogix 5000 para usar módulos POINT I/O.
Utilidad BOOTP/DHCP Versión instalada automáticamente con el software RSLogix 5000 y varía según la versión de dicho software.
Establezca o cambie la dirección IP del adaptador 1734-AENT POINT I/O Ethernet.
1 23 4 5 6 7 8 0 2 0 1734-AENTR Module Status Network Activity Network Status Point Bus Status System Power Field Power POINT I O Link 1 Activity/ Status Link 2 Activity/ Status IP ADDRESS Computadora
Módulos POINT I/O Controlador
Logix5000 con conexión Ethernet
Conmutador administrado Stratix 6000
Prefacio
Lista de piezas
Para completar las tareas descritas en esta publicación, necesitará las piezas que se enumeran en esta tabla.
A fin de obtener una lista de piezas para completar las tareas preliminares requeridas que se enumeran en la Tabla 1 – Tareas requeridas antes de usar esta guía de inicio rápido en la página 6, consulte la documentación que describe dichas tareas.
Recursos adicionales
Use los recursos adicionales enumerados en esta tabla para obtener más información al usar los módulos POINT I/O mediante una red EtherNet/IP en un proyecto de controlador Logix5000.
Cantidad Nº de cat. Descripción
1 1734-AENT Adaptador POINT I/O Ethernet
1 1734-OB4E Módulo POINT I/O con salidas protegidas
1 1734-TB o 1734-TBS Base de cableado con terminales extraíbles de tornillos IEC (1734-TB) Base de cableado con terminales extraíbles de resortes IEC (1734-TBS) 1 1794-PS3 Fuente de alimentación eléctrica FLEX I/O, 85…264 VCA a 24 VCC 3 A 1 1585J-M8PBJM-2 Cables Ethernet con dos conectores RJ45
Tabla 2 – Recursos adicionales
Recurso Descripción
POINT I/O Ethernet Adapter Installation Instructions, publicación 1734-IN590
Describe cómo instalar el adaptador 1734-AENT POINT I/O Ethernet y contiene especificaciones técnicas.
POINT I/O and ArmorPOINT I/O 2 Port EtherNet/IP Adapters User Manual, publicación 1734-UM014
Describe cómo instalar, configurar y resolver problemas del adaptador 1734-AENT POINT I/O EtherNet/IP.
POINT I/O Protected Output Module, publicación1734-IN056
Describe cómo instalar el módulo 1734-OB4E. POINT I/O Wiring Base Assembly Installation Instructions,
publicación 1734-IN013
Puede ver o descargar publicaciones en http://www.rockwellautomation.com/literature/. Para solicitar copias impresas de la documentación técnica, comuníquese con el distribuidor local de Allen-Bradley o con el representante de ventas de Rockwell Automation.
FLEX I/O DC Power Supply Installation Instructions, publicación 1794-IN069
Describe cómo instalar las fuentes de alimentación eléctrica 1794-PS y 1794-PS13.
Logix5000 Controllers Common Procedures Programming Manual, publicación 1756-PM001
Proporciona detalles acerca de cómo añadir y configurar módulos, establecer la comunicación y escribir la lógica de escalera.
Pautas de cableado y conexión a tierra de equipos de automatización industrial, publicación 1770-4.1
Proporciona las pautas generales para instalar un sistema industrial de Rockwell Automation.
Sitio web de certificaciones de productos,
http://www.ab.com
Proporciona las declaraciones de conformidad, certificados y otros detalles de certificación.
Tabla 2 – Recursos adicionales
Capítulo
1
Prepare el hardware del módulo POINT I/O distribuido
En este capítulo, usted aprenderá a realizar las siguientes tareas:
• Instalar el adaptador 1734-AENT Ethernet • Instalar el módulo de salida digital 1734-OB4E
• Instalar una fuente de alimentación eléctrica 1794-PS3 FLEX I/O • Conectar la alimentación eléctrica al adaptador 1734-AENT Ethernet
Antes de comenzar
Debe realizar estas tareas antes de usar este capítulo:
• Las tareas descritas en Antes de usar esta publicación en la página 5, que incluyen: – Prepare el hardware del sistema de control Logix5000
– Prepare la computadora
– Configure las redes – Las tareas descritas en este capítulo requieren una red EtherNet/IP. – Cree un proyecto RSLogix 5000
El ejemplo de proyecto RSLogix 5000 usado en este capítulo utiliza un controlador CompactLogix 5370 L3.
Elementos necesarios
La siguiente tabla enumera los productos que necesitará para realizar las tareas descritas en este capítulo.
Cantidad Nº de cat. Descripción
1 1734-AENT Adaptador POINT I/O Ethernet
1 1734-OB4E Módulo con salidas protegidas POINT I/O
1 1734-TB o 1734-TBS Base de cableado con terminales extraíbles de tornillos IEC (1734-TB) Base de cableado con terminales extraíbles de resortes IEC (1734-TBS) 1 1794-PS3 Fuente de alimentación eléctrica FLEX I/O, 85…264 VCA a 24 VCC 3 A
Prepare el hardware del módulo POINT I/O distribuido Capítulo 1
Siga estos pasos
Monte y conecte el adaptador 1734-AENT
Ethernet
Instale el módulo de salida digital 1734-OB4E
Monte y cablee la fuente de alimentación eléctrica 1794-PS3 Conecte el adaptador 1734-AENT Ethernet a la fuente de alimentación eléctrica página 16 página 19 página 18 página 17 1 2 3 4 5 6 7 8 Module Status Network Activity Status Network Status 1734-AENT PointBus Status Field Power System Power 0 2 0 24VDC Source Output 1734 OB4E
Monte y conecte el adaptador 1734-AENT Ethernet
1. Coloque el adaptador verticalmente frente al riel DIN y presione
firmemente sobre el riel DIN hasta que el adaptador encaje en su lugar.
2. Para establecer la dirección IP del módulo en un número válido, establezca las ruedas selectoras del módulo en un número entre 001 y 254.
Los números fuera de dicho rango no son válidos. Si las ruedas selectoras están establecidas en un número válido al momento del encendido, el módulo automáticamente usa dicho número para su dirección IP.
3. Enchufe un cable 1585J-M4TBJM-1 Ethernet (con cableado recto) en un puerto del conmutador Stratix 6000.
4. Enchufe el otro extremo del cable Ethernet en el puerto Ethernet del adaptador 1734-AENT
POINT I/O Ethernet.
5. Extraiga la tapa final de seguridad.
IMPORTANTE Además de las ruedas selectoras, existen otros métodos para asignar una dirección IP al adaptador POINT I/O
como, por ejemplo, el que hace uso de la utilidad BOOTP/DHCP. Para obtener más información sobre cómo establecer la dirección IP, consulte el documento POINT I/O Ethernet Adapter Installation Instructions, publicación 1734-IN590. Module Status Network Activity Status Network Status 1734-AENT PointBus Status Field System Power 0 2 0 Ruedas selectoras 1 2 3 4 5 6 7 8
Prepare el hardware del módulo POINT I/O distribuido Capítulo 1
Instale el módulo de salida digital 1734-OB4E
1. Instale la base de terminales extraíbles (RTB) en la base de montaje. Asegúrese de que la manija esté en la posición hacia abajo.
2. Con un destornillador pequeño, gire el interruptor de llave en la base de montaje de modo que coincida con la posición del interruptor de llave en el módulo de E/S.
Este ejemplo muestra el interruptor de llave en la posición 1.
3. Presione el módulo 1734-OB4E en la base de cableado.
4. Mueva la manija hacia arriba para enclavar el bloque de terminales extraíbles en el módulo.
5. Conecte el ensamble de la base de cableado, incluida la base de montaje, el módulo y el bloque de terminales extraíbles, al adaptador POINT I/O mediante las ranuras situadas en el lado derecho del adaptador.
6. Deslice el ensamble de la base de cableado a lo largo del lado derecho del adaptador de red y
Base de montaje
Manija
Bloque de terminales extraíbles
Ranuras de machihembrado Módulo
Monte y cablee la fuente de alimentación eléctrica 1794-PS3
Use una fuente de alimentación eléctrica 1794 FLEX I/O para alimentar los módulos POINT I/O distribuidos. En esta publicación de usa la fuente de alimentación eléctrica 1794-PS3.
Fuente de alimentación eléctrica 1794-PS3
1. Enganche en el riel DIN el borde superior del seguro del riel DIN.
2. Presione el módulo sobre el riel DIN que se encuentra al lado del adaptador POINT I/O Ethernet.
3. Conecte la alimentación de
120/240 VCA L1, L2/N y los cables de tierra a la fuente de alimentación de CA.
ADVERTENCIA: Verifique que todos los cables de alimentación de entrada estén desenergizados antes de realizar el cableado de la alimentación eléctrica.
r e w o P POWERS2U4VPPDLYC 3 S P -4 9 7 1 V 4 2 M O C GR L2/N L1
Prepare el hardware del módulo POINT I/O distribuido Capítulo 1
Conecte el adaptador 1734-AENT Ethernet a la fuente de alimentación eléctrica
1. Conecte al adaptador el común de 12/24 VCC y los cables de alimentación de 12/24 VCC de la fuente de alimentación eléctrica.
2. Conecte la alimentación de entrada.
Recursos adicionales
Para consultar una lista de recursos adicionales que pueden ayudarle al preparar el hardware del módulo POINT I/O, remítase a la página 5.
Module Status Network Activity Status Network Status 1734-AENT PointBus Status Field Power System Power 0 2 0 24VDC Source Output 1734 OB4E Común Alimentación eléctrica
Capítulo
2
Añada el adaptador POINT I/O Ethernet y el módulo de salida digital
a un proyecto RSLogix 5000
En este capítulo, usted realizará las siguientes tareas:
• Añada el adaptador 1734-AENT Ethernet al proyecto RSLogix 5000 • Añada el módulo de salida digital 1734-OB4E al proyecto RSLogix 5000
• Use lógica de escalera para probar las luces del módulo de salida digital 1734-OB4E
Antes de comenzar
Debe realizar estas tareas antes de usar este capítulo:
• Las tareas descritas en Antes de usar esta publicación en la página 5, que incluyen: – Prepare el hardware del sistema de control Logix5000
– Prepare la computadora – Configure las redes
– Cree un proyecto RSLogix 5000
El ejemplo de proyecto RSLogix 5000 usado en este capítulo utiliza un controlador CompactLogix 5370 L3.
• Las tareas descritas en el Capítulo 1, Prepare el hardware del módulo POINT I/O
distribuido en la página 13:
– Monte y conecte el adaptador 1734-AENT Ethernet – Instale el módulo de salida digital 1734-OB4E
– Monte y cablee la fuente de alimentación eléctrica 1794-PS3
Elementos necesarios
Necesitará el software RSLogix 5000 para realizar las tareas descritas en este capítulo.
Siga estos pasos
Configure el adaptador POINT I/O y el módulo
de salida
página 23
Añada lógica de escalera para probar las luces del módulo
1734-OB4E página 26 Descargue el proyecto al controlador Logix5000 página 29
Pruebe la luz del módulo de salida
1734-OB4E
Añada el adaptador POINT I/O Ethernet y el módulo de salida digital a un proyecto RSLogix 5000 Capítulo 2
Configure el adaptador POINT I/O y el módulo de salida
1. Abra el proyecto RSLogix 5000 y verifique que esté fuera de línea con el controlador.
2. Haga clic con el botón derecho del mouse en la carpeta I/O Configuration y seleccione New Module.
3. Seleccione el adaptador 1734-AENT Ethernet y haga clic en Create.
4. Introduzca el nombre del adaptador.
5. Introduzca la dirección IP del adaptador.
7. Haga estos cambios en el cuadro de diálogo Module Definition. a. Seleccione Series.
b. Seleccione Revision. c. Seleccione Chassis Size.
El tamaño del chasis es igual al número de módulos POINT I/O + 1 para el adaptador.
En este ejemplo, el valor de Chassis Size es 2, ya que hay que tomar en cuenta el adaptador 1734-AENT Ethernet y el módulo de salida digital 1734-OB4E.
d. Seleccione Disable Keying. e. Haga clic en OK.
El software RSLogix 5000 le advierte acerca del efecto de cambiar la definición del módulo.
f. Haga clic en OK.
8. Cuando vuelva a aparecer el cuadro de diálogo New Module, haga clic en OK.
El adaptador se añade a la configuración de E/S.
Añada el adaptador POINT I/O Ethernet y el módulo de salida digital a un proyecto RSLogix 5000 Capítulo 2
9. Haga clic con el botón derecho del mouse en el adaptador 1734-AENT Ethernet y seleccione New Module.
10. Seleccione el módulo de salida digital 1734-OB4E y haga clic en Create.
11. Configure los siguientes parámetros:
• Name
• Slot (el número de ranura
es la posición del módulo a la derecha del adaptador).
• Electronic Keying
12. Haga clic en OK.
El módulo de salida digital 1734-OB4E se añade a la configuración de E/S.
Añada lógica de escalera para probar las luces del módulo 1734-OB4E
1. En el Controller Organizer del software RSLogix 5000, expanda Tasks >MainTask>MainProgram.
2. Haga doble clic en MainRoutine. Se abre una rutina en blanco.
3. Añada un nuevo renglón a la rutina.
4. En la barra de herramientas de elementos, arrastre y coloque en el renglón un elemento Examine On y un elemento Output Energize.
5. Haga doble clic en el signo ? en el elemento Examine On.
6. Introduzca PB para referirse a un botón pulsador.
Añada el adaptador POINT I/O Ethernet y el módulo de salida digital a un proyecto RSLogix 5000 Capítulo 2
8. Haga clic con el botón derecho del mouse en PB y seleccione New “PB”.
9. Cuando aparezca el cuadro de diálogo New Tag, haga clic en Create and Close para usar los valores predeterminados.
10. Haga doble clic en el signo ? en el elemento Output Energize.
11. Asigne el nombre OB4E_Light al elemento Output Energize.
12. Haga clic con el botón derecho del mouse en el tag OB4E_Light y seleccione New “OB4E_Light”.
OB4E_Light es un tag de alias
para el nombre del tag de punto de E/S. Con un tag de alias usted
puede asignar un nombre simple a una dirección de punto de E/S físico.
13. En el menú desplegable Type, seleccione Alias.
14. En el menú desplegable Alias For, vaya al módulo de salida digital 1734 OB4E y seleccione cualquier bit.
En este ejemplo se usa my_aent:1:O.Data[0].
15. Haga clic en Create and Close.
Este gráfico muestra el renglón creado con estos pasos.
Añada el adaptador POINT I/O Ethernet y el módulo de salida digital a un proyecto RSLogix 5000 Capítulo 2
Descargue el proyecto al controlador Logix5000
1. Guarde los cambios.
2. Coloque el interruptor del controlador en la posición Program.
3. Haga clic en el icono Controller Status y seleccione Download.
4. Haga clic en Download.
RUN REM PROG
Pruebe la luz del módulo de salida 1734-OB4E
1. Ponga el interruptor de modo del controlador en la posición RUN.
2. Si no está abierto, abra la Main Routine del proyecto para encontrar la lógica de escalera escrita anteriormente en este capítulo.
3. Seleccione el PB y presione Ctrl+T.
Esto hace que el estado cambie de 0 a 1 (de desactivado a activado).
4. Verifique que la luz del módulo de salida digital distribuido esté encendida.
5. Presione Ctrl+T para poner el estado nuevamente en 0 (desactivado).
6. Seleccione Go Offline.
Recursos adicionales
Para obtener una lista de recursos adicionales que pueden ayudarle al preparar el hardware del variador PowerFlex 40, consulte la página 11.
Índice
A adaptador Ethernet asigne la dirección IP 16, 23 conecte 16 Bbase de terminales extraíbles
instale 17
C
conexiones
hardware 10
controladores Logix5000
guías de inicio rápido 8
tareas preliminares requeridas 5–7
convenciones 11
D
dirección IP
asigne al adaptador Ethernet 16, 23
F
fuente de alimentación eléctrica
conecte 18
G
guías de inicio rápido
para dispositivos en sistemas de control
Logix5000 8
H
hardware
conecte el adaptador Ethernet 16
conecte la fuente de alimentación eléctrica 18
conecte los módulos de E/S 17
instale la base de terminales extraíbles 17
interruptor de llave de la base de terminales
extraíbles 17
preparación 13–19
I
interruptor de llave
en la base de terminales extraíbles 17
interruptor de llave de la base de terminales extraíbles 17
M
módulos de E/S
añada al proyecto RSLogix 5000 21–25
conecte 17
pruebe la luz 30
P
partes
requerido para realizar las tareas 11
R
requisitos
partes 11
preparación del hardware 13–19
software 10
tareas preliminares requeridas 5–7
S
software
RSLogix 5000 10
utilidad BOOTP/DHCP 10
software RSLogix 5000
alias para tag 28
añada el elemento a la rutina 26
añada la rutina al proyecto 26
añada módulos de E/S al proyecto 21–25
lógica de escalera 26–28
pruebe la luz del módulo de E/S 30
requisitos 10
T
tareas
tareas preliminares requeridas 5–7
tareas preliminares requeridas 5–7
topología DLR 8 topología lineal 8 topologías de red DLR 8 lineal 8 U utilidad BOOTP/DHCP 10
Rockwell Automation proporciona información técnica a través de la Web para ayudarle a utilizar sus productos. En http://www.rockwellautomation.com/support/, puede encontrar manuales técnicos, una base de conocimientos con respuestas a preguntas frecuentes, notas técnicas y de aplicación, ejemplos de códigos y vínculos a paquetes de servicio de software, además de la función MySupport que puede personalizar para aprovechar al máximo estas herramientas. Para obtener un nivel adicional de asistencia técnica telefónica para la instalación, la configuración y la resolución de problemas, ofrecemos los programas de asistencia técnica TechConnect. Para obtener más información, comuníquese con el distribuidor local o con el representante de Rockwell Automation, o visite http://www.rockwellautomation.com/support/.
Asistencia para la instalación
Si se le presenta un problema durante las 24 horas posteriores a la instalación, revise la información proporcionada en este manual. Puede llamar al número de asistencia técnica para obtener ayuda en un primer momento para la puesta en servicio del producto.
Devolución de productos nuevos
Rockwell Automation verifica todos sus productos antes de que salgan de la fábrica para garantizar su perfecto funcionamiento. No obstante, si su producto no funciona correctamente y necesita devolverlo, siga el procedimiento descrito a continuación.
Comentarios sobre la documentación
Sus comentarios nos ayudarán a atender mejor sus necesidades de documentación. Si tiene sugerencias sobre cómo mejorar este documento, llene este formulario, publicación RA-DU002, disponible en http://www.rockwellautomation.com/literature/.
Estados Unidos o Canadá 1.440.646.3434 Fuera de los Estados Unidos o
Canadá
Use el Worldwide Locator en http://www.rockwellautomation.com/support/americas/phone_en.html, o comuníquese con el representante local de Rockwell Automation.
En los Estados Unidos Póngase en contacto con el distribuidor. Deberá proporcionar al distribuidor un número de caso de asistencia técnica al cliente (llame al número de teléfono anterior para obtener uno) a fin de completar el proceso de devolución.
