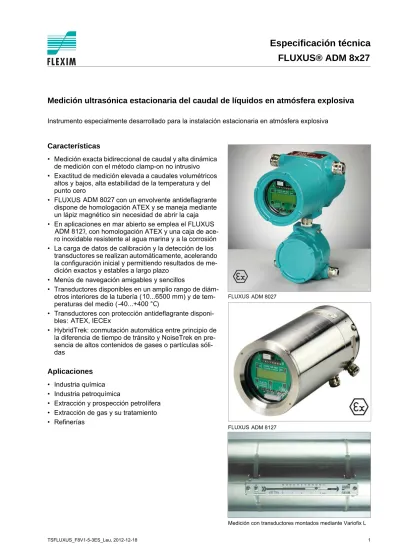

Medición ultrasónica estacionaria del caudal de líquidos en atmósfera explosiva

(1)

FLUXUS® ADM 8x27

FLUXUS

ADM 8027

ADM 8127

Medición ultrasónica estacionaria del caudal de líquidos en atmósfera explosiva

Instrumento especialmente desarrollado para la instalación estacionaria en atmósfera explosiva

Características

• Medición exacta bidireccional de caudal y alta dinámica

de medición con el método clamp-on no intrusivo

• Exactitud de medición elevada a caudales volumétricos

altos y bajos, alta estabilidad de la temperatura y del

punto cero

• FLUXUS

con un envolvente antideflagrante

dispone de homologación ATEX y se maneja mediante

un lápiz magnético sin necesidad de abrir la caja

• En aplicaciones en mar abierto se emplea el FLUXUS

, con homologación ATEX y una caja de

ace-ro inoxidable resistente al agua marina y a la corace-rosión

• La carga de datos de calibración y la detección de los

transductores se realizan automáticamente, acelerando

la configuración inicial y permitiendo resultados de

me-dición exactos y estables a largo plazo

• Menús de navegación amigables y sencillos

• Transductores disponibles en un amplio rango de

diám-etros interiores de la tubería (

) y de

tem-peraturas del medio (

)

• Transductores con protección antideflagrante

disponi-bles:

• HybridTrek: conmutación automática entre principio de

la diferencia de tiempo de tránsito y NoiseTrek en

pre-sencia de altos contenidos de gases o partículas

sóli-das

Aplicaciones

• Industria química

• Industria petroquímica

• Extracción y prospección petrolífera

• Extracción de gas y su tratamiento

• Refinerías

ADM 8027

ADM 8127

10...6500 mm

-40...+400 °C

ATEX, IECEx

(2)

Índice de contenidos

Función

... 3

Principio de medición ... 3

Cálculo del caudal volumétrico ... 3

Número de trayectos del sonido ... 4

Configuración típica de medición ... 5

Convertidor de medición de caudal

... 6

Datos técnicos... 6

Dimensiones ... 9

Juego de montaje en muro y en tubo de 2 " ... 10

Asignación de los bornes ... 11

Transductores

... 13

Selección de los transductores ... 13

Código de pedido de los transductores... 14

Datos técnicos... 15

Porta-transductores

... 18

Material de acople para transductores

... 20

Sistemas de conexión

... 21

Cable del transductor ... 21

Caja de bornes

... 22

Datos técnicos... 22

Dimensiones ... 22

(3)

Función

Principio de medición

Principio de la diferencia de tiempo de tránsito

Se emplean señales ultrasónicas para de medir el caudal de un medio en un tubo en base al principio de la

diferencia de tiempo de tránsito. Un transductor instalado en el tubo emite las señales ultrasónicas que son

recogidas por un segundo transductor. Las señales son emitidas, alternativamente, en la dirección de flujo

como en el dirección contrario.

Dado que el medio en el que se propagan las ondas de ultrasonidos se encuentra en movimiento, el tiempo

de tránsito de las señales ultrasónicas es más corto cuando se mueven dirección de flujo que cuando lo

hacen en dirección contrario.

Se mide la diferencia de tiempo de tránsito

∆

t, que permite determinar la velocidad media de flujo en el

trayecto recorrido por las señales ultrasónicas Aplicando una corrección del perfil es posible calcular el valor

medio de la velocidad de flujo relativo a la superficie de la sección, que es proporcional al caudal volumétrico.

Los microprocesadores integrados controlan la totalidad del ciclo de medición. Tras ser recibidas, se

com-prueba si las señales ultrasónicas captadas pueden ser empleadas para la medición y si son fiables. Las

in-terferencias se eliminan.

HybridTrek

No es posible recurrir al principio de la diferencia de tiempo de tránsito si el contenido en gases o partículas

sólidas aumentase durante la medición. En tal caso, se elige el procedimiento NoiseTrek, que permite

re-alizar mediciones estables incluso si se alcanza un contenido elevado en gases o en partículas sólidas.

Durante la medición, el convertidor de medición automáticamente conmuta entre el principio de la diferencia

de tiempo de tránsito y el NoiseTrek, sin que haya que modificar la disposición de los transductores.

Cálculo del caudal volumétrico

= k

Re.

A

.

k

a.

∆

t/(2

.

t

fl

)

con

Trayectoria de la señal ultrasónica Diferencia de tiempo de tránsito ∆t

-

caudal volumétrico

k

_Re

-

factor de calibración fluidomecánica

A

-

superficie de la sección transversal del tubo

k

_a

-

factor de calibración acústica

∆

t

-

diferencia de tiempo de tránsito

t

_fl

-

tiempo de tránsito en el medio

J

V

· V

·

(4)

Número de trayectos del sonido

El número de trayectos del sonido es el número de recorridos de la señal ultrasónica atravesando el medio

en el tubo. En dependencia del número de trayectos del sonido, existen los siguientes tipos de montaje:

• disposición de reflexión

El número de trayectos del sonido es par. Ambos transductores se montan al mismo lado del tubo. Es

sen-cillo posicionar correctamente los transductores.

• disposición diagonal

El número de trayectos del sonido es impar. Ambos transductores se montan en lados opuestos del tubo.

Si el medio, el tubo o los recubrimientos atenúan fuertemente la señal, se emplea la disposición diagonal

con 1 trayecto del sonido.

El tipo de montaje elegido depende de la aplicación. Aumentando el número de trayectos del sonido, se

con-sigue elevar la exactitud de la medición, si bien aumenta también la atenuación de la señal. El convertidor de

medición determina automáticamente el número óptimo de trayectos del sonido para los parámetros de la

aplicación.

Es posible fijar los transductores al tubo en la disposición de reflexión y en la disposición diagonal con los

porta-transductores. Con ello se puede adaptar óptimamente el número de trayectos del sonido a la

apli-cación.

.

a - distancia entre transductores

Disposición de reflexión, número de trayectos del sonido: 2

Disposición diagonal, número de trayectos del sonido: 3

Disposición diagonal, número de trayectos del sonido: 1 Disposición diagonal, número de trayectos del sonido: 1, distancia negativa entre transductores

a

(5)

Configuración típica de medición

Ejemplo de configuración de medición en disposición de reflexión transductores convertidor de medición salidas analógicas/ binarias alimentación de tensión RS485 (opción)

(6)

Convertidor de medición de caudal

Datos técnicos

FLUXUS ADM 8027 ADM 8027L ADM 8027P ADM 8027LP ADM 8027C24 ADM 8027LC24 ADM 8127 ADM 8127P ADM 8127C24

construcción instrumento de campo antideflagrante instrumento antideflagrante para aplicaciones offshore

medición

principio de medición principio de correlación de la diferencia de tiempo de tránsito ultrasónico,

conmutación automática al NoiseTrek para mediciones con una alto contenido en gases o partículas sóli-das

velocidad de flujo 0.01...25 m/s

repetibilidad 0.15 % de la lectura ±0.01 m/s

medio todos los líquidos conductores del sonido con un componente gaseoso o en partículas sólidas < 10 % del volumen (principio de la diferencia de tiempo de tránsito)

compensación de temperatura

según las recomendaciones en ANSI/ASME MFC-5.1-2011

exactitud1

con calibración standard con calibración ampliada (opción)

con calibración en campo2 _{±0.5 % de la lectura ±0.01 m/s}

convertidor de medición de caudal

alimentación de tensión 100...240 V/50...60 Hz o 20...32 V DC o a petición: 11...16 V DC 24 V DC ±10 % 100...240 V/50...60 Hz o 20...32 V DC o a petición: 11...16 V DC 24 V DC ±10 % consumo de potencia < 10 W < 4 W < 10 W < 4 W

cantidad de los canales de medición de caudal

1, opción: 2 1, opción: 2 1, opción: 2 1, opción: 2

atenuación de la señal 0...100 s, ajustable

ciclo de medición (1 canal) 100...1000 Hz

tiempo de respuesta 1 s (1 canal), opción: 70 ms

material de la caja fundición de aluminio acero inoxidable 316/316L (1.4401, 1.4404, 1.4432) ADM 8027, ADM 8027P, ADM 8027C24:

recubrimiento de polvo

ADM 8027L, ADM 8027LP, ADM 8027LC24: recubrimiento especial offshore grado de protección según

IEC/EN 60529 IP66 IP66

dimensiones véase dibujo acotado

peso 6 kg 8.5 kg

fijación montaje en muro, montaje en tubo de 2 "

temperatura ambiente -20...+60 °C -20...+50 °C -20...+50 °C -20...+50 °C pantalla 2 x 16 caracteres, matriz de puntos, iluminación de fondo

idioma para el menú inglés, alemán, francés, holandés, español

1_{principio de diferencia de tiempo de tránsito, condiciones de referencia y v > 0.15 m/s} 2_{incertidumbre de referencia < 0.2 %}

±1.6 % de la lectura ±0.01 m/s ±1.2 % de la lectura ±0.01 m/s

(7)

protección antideflagrante A T E X zona 1 1 1 1 marca ADM 8027: 0637 II2G Ex d e IIC T6 T_a -20...+60 °C ADM 8027L: 0637 II2G Ex d e IIB T6 T_a -20...+60 °C ADM 8027P: 0637 II2G Ex d e IIC T4 T_a -20...+60 °C ADM 8027LP: 0637 II2G Ex d e IIB T4 T_a -20...+60 °C ADM 8027C24: 0637

II2G Ex d e [ib] IIC T4 T_a -20...+50 °C

ADM 8027LC24:

0637

II2G Ex d e [ib] IIB T4 T_a -20...+50 °C ADM 8127: 0637 II2G Ex d e IIC T6 T_a -20...+50 °C ADM 8127P: 0637 II2G Ex d e IIC T4 T_a -20...+50 °C 0637

II2G Ex d e [ib] IIC T4 T_a -20...+50 °C

certificación IBExU01ATEX1064 IBExU01ATEX1064 IBExU05ATEX1078 IBExU05ATEX1078 tipo de protección

antiin-flamación espacio de electrónica: envolvente antideflagrante espacio de conexión: seguridad aumentada espacio de electrónica: envolvente antideflagrante espacio de conexión: seguridad aumentada circuitos de salida: seguridad intrínseca espacio de electrónica: envolvente antideflagrante espacio de conexión: seguridad aumentada espacio de electrónica: envolvente antideflagrante espacio de conexión: seguridad aumentada circuitos de salida: seguridad intrínseca parametros seguridad

intrínseca - U_{salidas con seguridad}m = 250 V AC intrínseca: U_i = 28.2 V P_i = 0.76 W

L_i, C_i despreciable

- U_m = 250 V AC

salidas con seguridad intrínseca: U_i = 28.2 V P_i = 0.76 W

L_i, C_i despreciable

funciones de medición

magnitudes de medida caudal volumétrico, caudal másico, velocidad de flujo

totalizador volumen, masa

funciones de cálculo media, diferencia, suma

(2 canales de medición necesarios)

funciones diagnósticas velocidad del sonido, amplitud de la señal, SNR, SCNR, desviación estándar de las amplitudes y de los tiempos de tránsito

memoria de valores de medición

valores registrables todas las magnitudes de medida, valores totalizados y valores diagnósticos

capacidad > 100 000 valores de medición

comunicación

interfaz - integración en el pro-ceso (opción): RS485 (emisor) o Mod-bus/RS485 (emisor) o HART

- diagnóstico: RS2323

- diagnóstico: RS2323 - integración en el pro-ceso (opción): RS485 (emisor) o Mod-bus/RS485 (emisor) o HART - diagnóstico: RS2323 - diagnóstico: RS2323

set para la transmisión de datos (opción)

software (todas las ver-siones de Windows™)

- FluxData: bajar loa datos de medición, presentación gráfica, conversión a otros formatos (por ejemplo para Excel™) - FluxKoef: elaboración de juegos de datos del medio

сable RS2323

adaptador RS232 - USB3

3_{conexión de la interfaz RS232 fuera de atmósfera explosiva (caja abierta)}

FLUXUS ADM 8027 ADM 8027L ADM 8027P ADM 8027LP ADM 8027C24 ADM 8027LC24 ADM 8127 ADM 8127P ADM 8127C24

(8)

salidas (opción)

Las salidas están galvánicamente aisladas del convertidor de medición. cantidad salida de corriente: 1...2

y

salida binaria (open collector (A)): 1...4

o

salida de corriente: 1...2 y

salida binaria (open collector (A)): 1...2 y

salida binaria (relés reed): 0...2

o

salida de frecuencia: 1 y

salida binaria (open collector (B)): 1

salida de corriente: 1 y

salida binaria (open collector (A)): 1

salida binaria (open collector (A)): 1...4

o

salida binaria (open collector (A)): 1...2 y

salida binaria (relés reed): 0...2

o

salida de frecuencia: 1 y

salida binaria (open collector (B)): 1

salida de corriente: 1 y

salida binaria (open collector (A)): 1

salida de corriente

salida de corriente I1, I2

- rango 0/4...20 mA 4...20 mA 0/4...20 mA 4...20 mA - exactitud 0.1 % de la lectura ±15 μA 0.1 % de la lectura ±15 μA 0.1 % de la lectura ±15 μA 0.1 % de la lectura ±15 μA

- salida activa ADM 8027,

ADM 8027L:

-ADM 8127:

-R_ext < 500 Ω R_ext < 500 Ω

- salida pasiva ADM 8027P,

ADM 8027LP: U_ext = 4...28.2 V, dependiendo de R_ext R_ext < 1 kΩ seguridad intrínseca ADM 8127P: U_ext = 4...28.2 V, dependiendo de R_ext R_ext < 1 kΩ seguridad intrínseca U_ext = 4...26.4 V, dependiendo de R_ext R_ext < 1 kΩ U_ext = 4...26.4 V, dependiendo de R_ext R_ext < 1 kΩ salida de corriente I1 en modo HART - rango 4...20 mA - 4...20 mA

-- salida pasiva U_ext = 10...24 V - U_ext = 10...24 V

-salida de frecuencia (opción)

(ADM 8027P, ADM 8127P) rango 0...5 kHz - 0...5 kHz -open collector 30 V/100 mA opción: 8.2 V DIN EN 60947-5-6 (NAMUR) - 30 V/100 mA opción: 8.2 V DIN EN 60947-5-6 (NAMUR) -salida binaria relé reed 48 V/0.25 A - 48 V/0.25 A

-open collector (A) 24 V/4 mA 24 V/4 mA

seguridad intrínseca 24 V/4 mA seguridad intrínseca24 V/4 mA

open collector (B), opción 30 V/100 mA - 30 V/100 mA

-salida binaria como -salida de alarma

- funciones valor límite, cambio de la

dirección de flujo o error valor límite, cambio de la dirección de flujo o error valor límite, cambio de la dirección de flujo o error valor límite, cambio de la dirección de flujo o error salida binaria como salida de

pulsos

- valor pulso 0.01...1000 unidades 0.01...1000 unidades 0.01...1000 unidades 0.01...1000 unidades

- ancho de pulso 1...1000 ms 1...1000 ms 1...1000 ms 1...1000 ms FLUXUS ADM 8027 ADM 8027L ADM 8027P ADM 8027LP ADM 8027C24 ADM 8027LC24 ADM 8127 ADM 8127P ADM 8127C24

(9)

Dimensiones

FLUXUS ADM 8027

FLUXUS ADM 8127

en mm 301.5 259 202 195 137 29 2 rosca, prensaestopas: 2x 3/4 NPT rosca: 2x 1/2 NPT prensaestopas: 2x M20 o 2x 1/2 NPT 277 Ø 13 2 189 178 rosca: 4x M25 prensaestopas: 4x M20

(10)

Juego de montaje en muro y en tubo de 2 "

FLUXUS ADM 8027

(11)

Asignación de los bornes

FLUXUS ADM 8027, ADM 8027L,

ADM 8027P (convertidor de medición sin salida de

fre-cuencia),

ADM 8027LP

FLUXUS ADM 8127,

ADM 8127P (convertidor de medición sin salida de

fre-cuencia)

alimentación de tensión

AC DC

borne conexión borne conexión

PE tierra PE tierra

N neutral L-

-L1 fase L+ +

transductores

canal de medición A canal de medición B

AV transductor , señal BV transductor , señal

AVS transductor , blindaje

interno BVS transductor , interno blindaje

ARS transductor , blindaje

interno BRS transductor , interno blindaje

AR transductor , señal BR transductor , señal

prensaestopas blindaje externo prensaestopas blindaje externo

salidas

borne conexión

1(-), 2(+) salida de corriente I1 3(-), 4(+) salida de corriente I2 (opción) 5(-), 6(+) salida binaria B1 (open collector) 7(-), 8(+) salida binaria B2 (open collector, opción)

9(a), 10(b) salida binaria B3 (open collector o relé reed, opción) 11(a), 12(b) salida binaria B4 (open collector o relé reed, opción)

A V _AVS _ARS _AR _BV _BVS _BRS _BR 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 P E _N/L- _L1/L+ alimentación de tensión salidas transductores transductores salidas alimentación de tensión caja inferior, vista frontal caja superior,

vista posterior borne equipotencial

(12)

FLUXUS ADM 8027C24, ADM 8027LC24,

ADM 8027P (convertidor de medición con salida de

frecuencia)

FLUXUS ADM 8127C24,

ADM 8127P (convertidor de medición con salida de

frecuencia)

alimentación de tensión

AC DC

(ADM 8027P, ADM 8127P)

PE tierra PE tierra

N neutral L-

-L1 fase L+ +

transductores

canal de medición A canal de medición B

AV transductor , señal BV transductor , señal

AVS transductor , blindaje interno

BVS transductor , blindaje interno

ARS transductor , blindaje interno

BRS transductor , blindaje interno

AR transductor , señal BR transductor , señal

S no conectado S no conectado

prensaestopas blindaje externo prensaestopas blindaje externo

salidas

alimentación de tensión salidas transductores transductores salidas alimentación de tensión caja inferior, vista frontal caja superior,

vista posterior _{borne equipotencial}

borne equipotencial

pared de separación (ADM 8127C24)

(13)

Transductores

Selección de los transductores

código de pedido de los transductores

FSK 100 200 3600 6500

FSM 50 100 2000 3400

FSP 25 50 200 600

FSQ 10 25 150 400

5 10 50 100 500 1000 5000

diámetro interior del tubo [mm] recomendado posible

(14)

Código de pedido de los transductores

1, 2 3 4 5, 6 7, 8 9...11 12, 13 n° del caracter tra nsductor fre cuencia del tra nsductor - temper atura ambiente pro tección

antideflagrante sistema de conexión - cable de pro

longa

ción

/ opción

descripción

FS set de transductores ultrasónicos para medición del caudal de

líquidos, onda transversal

K 0.5 MHz

M 1 MHz

P 2 MHz

Q 4 MHz

N rango de temperatura normal

E rango de temperatura ampliado (transductores de ondas

transversales con frecuencia del transductor M, P, Q)

A1 zona 1 ATEX/zona 1 IECEx

TS conexión directa o conexión a través de la caja de bornes XXX longitud del cable en m, para la longitud max. del cable de

prolongación véase página 21 sistema de conexión TS: 0 m:sin caja de bornes > 0 m:con caja de bornes JB01 IP68 grado de protección IP68 OS caja con acero inoxidable 316 ejemplo

FS M - N A1 TS - 030 transductor de ondas transversales 1 MHz, rango de temperatura normal, zona 1 ATEX/zona 1 IECEx, sistema de conexión TS con caja de bornes JB01 y cable de prolongación 30 m

(15)

Datos técnicos

Transductores de ondas transversales (zona 1)

tipo técnico CDK1N81 CDM2N81 CDP2N81 CDQ2N81

código de pedido FSK-NA1TS FSK-NA1TS/OS FSM-NA1TS FSM-NA1TS/OS FSP-NA1TS FSP-NA1TS/OS FSQ-NA1TS FSQ-NA1TS/OS

frecuencia del trans-ductor

MHz 0.5 1 2 4

diámetro interior del tubo d

min. ampliada mm 100 50 25 10

min. recomendado mm 200 100 50 25

max. recomendado mm 3600 2000 200 150

max. ampliada mm 6500 3400 600 400

espesor de la pared del tubo

min. mm - - -

-max. mm - - -

-material

caja PEEK recubierto en

acero inoxidable 304 (1.4301), opción OS: 316L (1.4404) PEEK recubierto en acero inoxidable 304 (1.4301), opción OS: 316L (1.4404) PEEK recubierto en acero inoxidable 304 (1.4301), opción OS: 316L (1.4404) PEEK recubierto en acero inoxidable 304 (1.4301), opción OS: 316L (1.4404)

superficie de contacto PEEK PEEK PEEK PEEK

grado de protección según IEC/EN 60529

IP65 IP65 IP65 IP65

cable del transductor

tipo 1699 1699 1699 1699 longitud m 5 4 4 3 dimensiones longitud l mm 126.5 64 64 40 ancho b mm 51 32 32 22 altura h mm 67.5 40.5 40.5 25.5 dibujo acotado temperatura ambiente min. °C -40 -40 -40 -40 max. °C +130 +130 +130 +130 compensación de tem-peratura x x x x protección antideflagrante A T E X / I E C E x categoría

zona gas: 2G1 polvo: 2D21 gas: 2G1 polvo: 2D21 gas: 2G1 polvo: 2D21 gas: 2G1 polvo: 2D21

temperatura de protección antideflagrante (superficie del tubo)

min. °C -55 -55 -55 -55 max. °C +180 +180 +180 +180 marca Ex e q IIC T6...T3 Gb Ex tb IIIC TX Db Ex e q IIC T6...T3 Gb Ex tb IIIC TX Db Ex e q IIC T6...T3 Gb Ex tb IIIC TX Db Ex e q IIC T6...T3 Gb Ex tb IIIC TX Db certificación ATEX IBExU07ATEX1168 X IBExU07ATEX1168 X IBExU07ATEX1168 X IBExU07ATEX1168 X certificación IECEx IECEx IBE 08.0007X IECEx IBE 08.0007X IECEx IBE 08.0007X IECEx IBE 08.0007X tipo de protección

antiinflamación gas: seguridad aumentada, relleno pulverulento polvo: protección por envolvente

gas: seguridad aumentada, relleno pulverulento polvo: protección por envolvente

gas: seguridad aumentada, relleno pulverulento polvo: protección por envolvente porta-transduc-tores necesario x x x x l h b l h b l h b h b l II2G II2D

(16)

Transductores de ondas transversales (zona 1, IP68)

tipo técnico CDK1LI1 CDM2LI1 CDP2LI1

código de pedido FSK-NA1TS/IP68 FSM-NA1TS/IP68 FSP-NA1TS/IP68

frecuencia del

trans-ductor MHz 0.5 1 2

min. ampliada mm 100 50 25

min. recomendado mm 200 100 50

max. recomendado mm 3600 2000 200

max. ampliada mm 6500 3400 600

min. mm - -

-max. mm - -

-material

caja PEEK recubierto en

acero inoxidable 316Ti (1.4571)

PEEK recubierto en acero inoxidable 316Ti (1.4571)

superficie de contacto PEEK PEEK PEEK

grado de protección según IEC/EN 60529

IP68 IP68 IP68

tipo 2550 2550 2550 longitud m 12 12 12 dimensiones longitud l mm 130 72 72 ancho b mm 54 32 32 altura h mm 83.5 46 46 dibujo acotado temperatura ambiente min. °C -40 -40 -40 max. °C +100 +100 +100 compensación de tem-peratura x x x protección antideflagrante A T E X / I E C E x categoría zona gas: 2G polvo: 2D 1 21 gas: 2G polvo: 2D 1 21 gas: 2G polvo: 2D 1 21

min. °C -55 -55 -55 max. °C +180 +180 +180 marca Ex q IIC T6...T3 Gb Ex tb IIIC TX Db Ex q IIC T6...T3 Gb Ex tb IIIC TX Db Ex q IIC T6...T3 Gb Ex tb IIIC TX Db certificación ATEX IBExU07ATEX1168 X IBExU07ATEX1168 X IBExU07ATEX1168 X certificación IECEx IECEx IBE 08.0007X IECEx IBE 08.0007X IECEx IBE 08.0007X tipo de protección

antiinflamación gas: relleno pulverulentopolvo: protección por envolvente

gas: relleno pulverulento polvo: protección por envolvente

porta-transduc-tores necesario x x x

1_{condiciones de test: 3 meses/2 bar (20 m)/20 °C}

1 1 1 l h b l h b l h b II2G II2D

(17)

Transductores de ondas transversales (zona 1, rango de temperatura ampliado)

tipo técnico CDM2E85 CDP2E85 CDQ2E85

código de pedido FSM-EA1TS FSM-EA1TS/OS

FSP-EA1TS FSP-EA1TS/OS

FSQ-EA1TS FSQ-EA1TS/OS

frecuencia del trans-ductor

MHz 1 2 4

min. ampliada mm 50 25 10

min. recomendado mm 100 50 25

max. recomendado mm 2000 200 150

max. ampliada mm 3400 600 400

min. mm - -

-max. mm - -

-material

caja PI recubierto en acero

inoxidable 304 (1.4301), opción OS: 316L (1.4404) PI recubierto en acero inoxidable 304 (1.4301), opción OS: 316L (1.4404) PI recubierto en acero inoxidable 304 (1.4301), opción OS: 316L (1.4404) superficie de contacto PI PI PI grado de protección según IEC/EN 60529

IP56 IP56 IP56

tipo 6111 6111 6111 longitud m 4 4 3 dimensiones longitud l mm 64 64 40 ancho b mm 32 32 22 altura h mm 40.5 40.5 25.5 dibujo acotado temperatura ambiente min. °C -30 -30 -30 max. °C +200 +200 +200 compensación de tem-peratura x x x protección antideflagrante A T E X / I E C E x categoría

zona gas: 2G1 polvo: 3D22 gas: 2G1 polvo: 3D22 gas: 2G1 polvo: 3D22

min. °C -45 -45 -45 max. °C +225 +225 +225 marca Ex e q IIC T6...T2 Gb Ex tb IIIA TX Db Ex e q IIC T6...T2 Gb Ex tb IIIA TX Db Ex e q IIC T6...T2 Gb Ex tb IIIA TX Db certificación ATEX IBExU07ATEX1168 X IBExU07ATEX1168 X IBExU07ATEX1168 X certificación IECEx IECEx IBE 08.0007X IECEx IBE 08.0007X IECEx IBE 08.0007X tipo de protección

antiinflamación gas: seguridad aumen-tada, relleno pulverulento polvo: protección por envolvente

gas: seguridad aumen-tada, relleno pulverulento polvo: protección por envolvente

gas: seguridad aumen-tada, relleno pulverulento polvo: protección por envolvente porta-transduc-tores necesario x x x l h b l h b h b l II2G II2D

(18)

Porta-transductores

Código de pedido

1, 2 3 4 5 6 7...9 10, 11 n° del caracter por ta-tran sductores tran sductor - modo de medición

tamaño - fijación diámetro e

xter

ior

del tubo / opción

descripción

VL Variofix L

VС Variofix C

WI soporte del transductor para WaveInjector

K transductores con frecuencia del transductor K

M transductores con frecuencia del transductor M, P

Q transductores con frecuencia del transductor Q

D disposición de reflexión o disposición diagonal

R disposición de reflexión S pequeño M mediano L grande S abrazaderas de tensión W soldadura N sin fijación 002 10...20 mm 004 20...40 mm T36 40...360 mm 013 10...130 mm 036 130...360 mm 092 360...920 mm 200 920...2000 mm 450 2000...4500 mm 940 4500...9400 mm NDR a elegir

IP68 grado de protección IP68 OS caja con acero inoxidable 316 Z ejecución especial

ejemplo

VL M - D S - S 200 Variofix L y abrazaderas de tensión para transductores con frecuencia del transductor M, P

(19)

Variofix L (VLK, VLM, VLQ)

material: acero inoxidable 304 (1.4301), 301 (1.4310), 410 (1.4006), 410 (1.4006) opción OS: 316 (1.4571), 316L (1.4404), 17-7PH (1.4568) longitud interna: VLK: 348 mm, opción IP68: 368 mm VLM: 234 mm VLQ: 176 mm dimensiones: VLK: 423 x 90 x 93 mm, opción IP68: 443 x 94 x 105 mm VLM: 309 x 57 x 63 mm VLQ: 247 x 43 x 47 mm

Variofix C (VC)

material: acero inoxidable 304

(1.4301), 301 (1.4310) opción OS: 316 (1.4571) longitud interna: VCK-*L: 500 mm VCK-*S: 350 mm VCM: 400 mm VCQ: 250 mm dimensiones: VCK-*L: 560 x 122 x 102 mm, opción IP68: 560 x 126 x 120 mm VCK-*S: 410 x 122 x 102 mm, opción IP68: 410 x 126 x 120 mm VCM: 460 x 96 x 80 mm VCQ: 310 x 85 x 62 mm

soporte del transductor para WaveInjector WI

véase Especificación técnica TSWaveInjectorVx-x soporte del transductor

(20)

Material de acople para transductores

Datos técnicos

rango de temperatura normal (4.° caracter del código de pedido

de los transductores = N)

rango de temperatura ampliado (4.° caracter del código de pedido

de los transductores = E) WaveInjector WI-400 < 100 °C < 170 °C < 150 °C < 200 °C < 280 °C 280...400 °C < 24 h pasta de aco-plamiento tipo N o lámina de acople tipo VT pasta de aco-plamiento tipo E o lámina de acople tipo VT pasta de aco-plamiento tipo E o lámina de acople tipo VT pasta de aco-plamiento tipo E o H o lámina de acople tipo VT lámina de acople tipo A y lámina de acople tipo VT lámina de acople tipo B y lámina de acople tipo VT medición de larga duración lámina de acople tipo VT1 lámina de acople tipo VT2 lámina de acople tipo VT1 lámina de acople tipo VT2 lámina de acople tipo A y lámina de acople tipo VT lámina de acople tipo B y lámina de acople tipo VT 1_{< 5 años} 2_{< 6 meses}

tipo código de pedido temperatura

ambiente

material nota

°C pasta de

aco-plamiento tipo N 990739-1 -30...+130 pasta de grasa mineral pasta de

aco-plamiento tipo E 990739-2 -30...+200 pasta de silicona pasta de aco-plamiento tipo H 990739-3 -30...+250 pasta de fluoropolímero lámina de acople tipo A 990739-7 max. 280 plomo lámina de acople tipo B 990739-8 > 280...400 plata lámina de acople

tipo VT 990739-0 -10...+200 fluoroelastómero para transductores con frecuen-cia del transductor G, H, K

990739-6 para transductores de ondas

transversales con frecuencia del transductor M, P

990739-14 para transductores de ondas

transversales IP68 y transduc-tores de ondas Lamb con frecuen-cia del transductor M, P

990739-5 para transductores con

(21)

Sistemas de conexión

Cable del transductor

Datos técnicos

sistema de conexión TS

conexión con cable de prolongación conexión directa transductores

tipo técnico *****8*

****LI*

frecuencia del transductor (3.° caracter del código de pedido de los transductores)

G, H, K M, P Q S

T S

x l x l x l x l

longitud del cable m 5 ≤ 300 4 ≤ 300 3 ≤ 90 2 ≤ 40

longitud del cable (opción IP68) m 12 ≤ 300 12 ≤300 - - -

-x - longitud del cable del transductor l - max. longitud del cable de prolongación

cable del transductor cable de prolongación

tipo 1699 2550 (opción IP68) 6111 2615

longitud estándar m véase tabla más arriba

-max. longitud m - véase tabla más arriba

temperatura ambiente °C -55...+200 -40...+100 -100...+225 -40...+70

propiedades estanqueidad longitudinal sin halógeno

prueba de propagación de la llama según IEC 60332-1 prueba de incineración según IEC 60754-2 recubrimiento

material acero inoxidable 304

(1.4301) - acero inoxidable 304 (1.4301) -opción OS: 316L (1.4404) opción OS: 316L (1.4404)

diámetro exterior mm 8 - 8

-cubierta del cable

material PTFE PUR PFA PUR

diámetro exterior mm 2.9 5.2 ±0.2 2.7 12

espesor mm 0.3 0.9 0.5 2

color marrón gris blanco negro

blindaje x x x x co nver tido r de x l JB01 convertidor de x conver tidor de x l JB01 co nver tid or de x

(22)

Caja de bornes

Datos técnicos

Dimensiones

tipo técnico JB01S4E3M

dimensiones véase dibujo acotado

fijación montaje en muro, opción: montaje en tubo de 2 "

material

caja acero inoxidable 316L (1.4404)

junta silicona

grado de protección

según IEC/EN 60529 IP67

temperatura ambiente min. °C -40 max. °C +80 protección antideflagrante A T E X / I E C E x zona 1 marca Ex e mb II (T6)...T4 Ta -40...+(70)80 °C Ex tD A21 IP67 T 100 °C certificación ATEX IBExU06ATEX1161 certificación IECEx IECEx IBE 08.0006 tipo de protección

antiinflamación

gas:

• seguridad aumentada

• circuito de aislamiento galvánico: encapsulado polvo: protección por envolvente

en mm II2G II2D 0637 17 4 119 2

soporte para montaje en muro

70 163.5 156 Ø 9 rosca: 3x M20 x 1.5 prensaestopas: max. 2x M20

(23)

Juego de montaje en tubo de 2 " (opción)

Asignación de los bornes

JB01

TV TVS TG TG TRS TR V VS RS R K L 2 K L 1

transductores

regleta de bornes KL1 borne conexión V transductor , señal

VS transductor , blindaje interno RS transductor , blindaje interno

R transductor , señal

prensaestopas blindaje externo

cable de prolongación

regleta de bornes KL2 borne conexión TV señal TVS blindaje interno TRS blindaje interno TR señal

borne para blindaje blindaje externo borne para blindaje

(24)
