ec240b
Prime

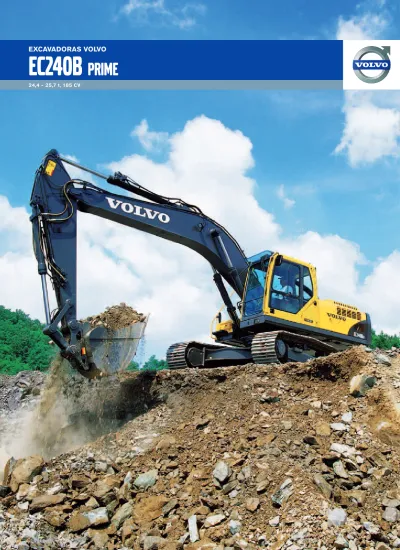

24,4 – 25,7 t, 185 CVMayor seguridad
• La seguridad es uno de los valores
esenciales de Volvo y está presente en
nuestra máquina.
• Plataformas y peldaños
antiresbalamiento con placas de acero
perforado para mayor agarre incluso
cuando las superfi cies están mojadas
o con hielo.
• Bajos niveles de emisiones del
motor y de ruido.
• Las áreas de paso con pernos
embutidos en la superestructura
reducen el riesgo de tropiezos.
• La pintura exterior sin plomo está en
armonía con el ambiente.
Más beneficios
• Potente, innovador y eficaz
motor Volvo: bien adaptado al
sistema hidráulico, los componentes y
el diseño.
•
Volvo continúa ofreciendo el
consumo de combustible más
eficiente del sector.
• Avanzado sistema hidráulico con
funciones de prioridad y posición
flotante opcional.
• El portaimplementos hidráulico
opcional aumenta la versatilidad.
Mayor comodidad
• La amplia y cómoda cabina le permite controlar la
máquina con mandos ergonómicos.
• El espacioso asiento ajustable sirve de apoyo
para todo el cuerpo.
• El limpiaparabrisas montado en la parte
superior limpia una superfi cie más amplia,
incluyendo ambas esquinas superiores.
• La amortiguación de vibraciones protege frente a
la fatiga corporal para ser productivo durante todo el día.
• El climatizador electrónico proporciona una
calefacción y una refrigeración de máxima calidad.
Mayor calidad
El bastidor del carro inferior más
resistente soporta el uso diario.
• La pluma/el brazo reforzados
y componentes de efi cacia
demostrada siempre cumplen
con las expectativas.
• Superestructura reforzada
con soldadura doble en las
esquinas.
Mayor tiempo de
funcionamiento productivo
• La facilidad de servicio al nivel
del suelo aumenta el tiempo de
funcionamiento.
• Puntos de lubricación
centralizados y de fácil acceso.
• Fácil de aprender.
Fácil de operar.
Fácil de hacer más.
La mayoría de los días trabaja solo en la máquina. Cuando está
al mando de la excavadora Volvo EC240B Prime, ya no está solo.
Tiene un socio de confi anza, asistido por el distribuidor local de la
marca y otras entidades que llevan el nombre de Volvo. Obtiene
así fi abilidad, calidad y un socio que trabaja duramente tanto para
mantenerle rentable como para ganarse su confi anza. Con la Volvo
EC240B Prime obtiene también una economía de combustible
líder en el sector, la mejor comodidad y una seguridad legendaria.
Su nuevo socio le ayudará a encargarse de los trabajos grandes,
destacando en desmonte, vertederos, construcción de carreteras,
tendido de tubos, etc.
VOLVO, UN socio DE CONFIANZA.
Volvo: su socio local a nivel mundial
Desde 1927, Volvo se ha ganado una reputación internacional de ofrecer soluciones completas. Volvo se basa en los valores esenciales de calidad, seguridad y cuidado del medio ambiente. La amplia línea de equipos de construcción se complementa con las soluciones comerciales de transporte de Volvo como autobuses y camiones. Esta experiencia global ha llevado a un desarrollo continuo de motores con el consumo de combustible más bajo en su categoría. Hoy en día, la tradición continúa con las excavadoras de la serie Volvo B Prime, diseñadas y construidas según las normas de calidad que convierten a cada máquina Volvo en un colaborador de confi anza.
Resistencia y calidad
Calidad. Es lo que debe esperarse de una máquina Volvo y la Volvo EC240B Prime lleva integrada estas características. Compruebe la diferencia de Volvo, desde los detalles bien construidos de la cabina hasta las puertas de servicio reforzadas del rígido carro inferior de larga vida útil.
Si ha estado alguna vez a los mandos de una cargadora de ruedas, un dúmper articulado o alguna otra de nuestras máquinas, sabrá que Volvo le mantendrá a la delantera en producción, comodidad y seguridad. Confíe en la excavadora Volvo EC240B Prime... todos los días.
Fuerza, protección, durabilidad
Los probados brazos y plumas de larga vida útil de la Volvo EC240B Prime están preparados para trabajo difíciles en condiciones exigentes. Los hemos diseñado y probado para proporcionar fuerza y seguridad de funcionamiento. Confíe en Volvo para ayudarle en el crecimiento del negocio con la capacidad que necesita.
El gran ahorro de combustible es su ventaja competitiva
Una de las mejores maneras de recortar gastos y aumentar la rentabilidad es mediante el ahorro de combustible. A este respecto, la EC240B Prime se mantiene a la cabeza del sector y aprovecha cada depósito al máximo. Volvo: la opción de mayor economía de combustible.
Nuestra experiencia y su trabajo
La excavadora Volvo EC240B Prime está concebida para su trabajo. Desde operaciones de desmonte y carga de camiones de 25 toneladas hasta obras de ingeniería civil y construcción de carreteras en zonas de viviendas, la Volvo EC240B Prime le pone al control.
Los innovadores de la comodidad Volvo tiene fama de ofrecer soluciones innovadoras en materia de comodidad, lo que ayuda a los clientes a cansarse menos y hacer más. La EC240B prime mejora los avances de Volvo en este campo con un entorno de trabajo más grande y más ergonómico.
La visibilidad es mejor. También el asiento, el espacio del piso y el acceso a los man-dos y los interruptores.
Como uno de los mayores fabricantes mundiales de motores diésel de 9 a 18 litros, Volvo cuenta con una pericia inigualable en el diseño de sistemas motorizados que mueven al mundo. Los motores Volvo de Volvo Construction Equipment, Volvo Aero,
Volvo Buses, Volvo Penta y Volvo Trucks se distinguen por su productividad y economía de combustible.
Nuestro rendimiento se ha perfeccionado en tierra, en el mar, en el cielo y en el espacio. La investigación y el desarrollo mantienen
a todos los productos del grupo Volvo a la vanguardia en productividad. Así que cuando afi rmamos que los motores Volvo están probados y certifi cados, puede creernos. Confíe en ello. Es la verdadera ventaja de la potencia Volvo.
Estamos a su entera disposición, donde sea y cuando sea
Volvo Construction Equipment cuenta con una organización profesional de atención al cliente que ofrece repuestos originales, servicio postventa y formación, ofreciéndole costes de propiedad y operación controladas. Con todos los productos y recursos que tenemos a nuestra disposición, podemos facilitarle el mejor apoyo posible. No importa dónde ni cuándo.
Cuatro niveles de soporte, un nivel de atención
La mejor manera de sacar el máximo provecho de su Volvo es invirtiendo en un acuerdo de asistencia al cliente Volvo. Como las necesidades de los negocios varían, hemos facilitado la selección de un acuerdo que se adapte a su negocio creando cuatro niveles de contratos de asistencia al cliente. Ofrecemos programas que proporcionan todo desde inspecciones regulares de la máquina hasta un programa exhaustivo de reparación y mantenimiento que elimina las dificultades y los problemas de llevar un taller y le da una tranquilidad total.
CareTrack, información rápida y correcta
CareTrack es un programa opcional de seguimiento con GPS que funciona conjuntamente con el sistema de de diagnóstico de la máquina. La instalación es sencilla.
Tanto el usuario como el distribuidor pueden comprobar a distancia el uso, la productividad, el consumo de combustible, etc. Aumenta al máximo el tiempo de funcionamiento mediante importantes avisos de servicio técnico. CareTrack controla también la posición geográfica de la máquina y hasta puede evitar usos no autorizados.
Con CareTrack, puede dedicarse de lleno al cuidado de su negocio mientras que Volvo se dedica de lleno al cuidado de su máquina.
Informes MATRIS sobre el rendimiento
MATRIS proporciona detallados análisis históricos sobre los factores de uso y rendimiento que influyen en los costes de operación. MATRIS convierte los datos registrados por el ordenador de la máquina en gráficos e informes comprensibles. Maximice el rendimiento de la máquina y el operador, mientras reduce los costes de mantenimiento y aumenta la vida útil.
PROSIS facilita el pedido de repuestos
PROSIS es una aplicación en
CD-ROM que facilita al i Volvo el pedido de cualquier repuesto de Volvo CE. El distribuidor le ayudará a encontrar el repuesto adecuado, a enviar el pedido y a poner rápidamente en servicio la máquina.
Incluso las mejores máquinas necesitan servicio técnico y
mantenimiento para seguir siendo tan productivas en el futuro
como lo son en el día de hoy.
Con una superior atención a los detalles, hemos creado una
cadena de productividad de máquinas, repuestos y servicio técnico.
Nuestra organización global de asistencia al cliente transmite
los valores que se esperan de Volvo Construction Equipment.
El equipamiento de serie y el opcional pueden variar de un mercado a otro. Consulte el distribuidor Volvo local para obtener información más detallada
Diseñada para funcionar.
Motor
El nuevo motor diésel de Volvo ofrece menos emisiones, un rendimiento superior y ahorro de combustible. El motor usa inyectores de combustible precisos de alta presión, turbocompresor y mandos electrónicos de motor para optimizar el funcionamiento de la máquina.
Sistema de ralentí automático: reduce el régimen del motor a ralentí cuando no se activan palancas o pedales, con lo que se reduce el consumo de combustible y los niveles de ruido en la cabina.
Motor Volvo D7E EBE2
Potencia desarrollada a 33.3 r/s (2,000 rpm) Neta (ISO 9249/SAE J1349) 130 kW (174 CV) Bruto (SAE J1995) 138 kW (185 CV) Par máximo a 1,350 rpm 870 Nm Núm. de cilindros 6 Cilindrada 7.1 l Calibre 108 mm Carrera 130 mm Sistema eléctrico
Sistema eléctrico de gran capacidad que está bien protegido. Utilizamos terminales de cable de doble cierre y a prueba de agua para asegurar conexiones sin óxido. Los principales relés y válvulas solenoides están apantallados para evitar daños.
Contronics: ofrece una supervisión avanzada de las funciones de la máquina e importante información para diagnósticos.
Tensión 24 V
Baterías 2 x 12 V
Capacidad de las baterías 200 Ah
Alternador 28 V/80 A
Capacidades
Depósito de combustible 380 l Sistema hidráulico, total 320 l Depósito hidráulico 190 l
Aceite de motor 30 l
Refrigerante del motor 36 l Unidad de amortiguación del giro 5.9 l Unidad de reducción de traslación 2 x 5.2 l
Sistema de giro
La superestructura gira impulsada por un motor de pistones axiales y un reductor de engranajes planetarios. El freno automático de retención del giro y la válvula de amortiguación forman parte del equipamiento de serie.
Velocidad máxima de giro 11.3 rpm
Par de giro 8,855 kg.m
Sistema de traslación
Cada oruga cuenta con un motor de traslación de dos velocidades. Los frenos
de oruga son unidades multidiscos de aplicación por muelle y liberación hidráulica. El motor de traslación, el freno y los engra-najes planetarios están bien protegidos en el bastidor de la oruga.
Máx. fuerza de tracción 208.9 kN (21,300 kg) Velocidad máxima de traslación 3.3/5.5 km/h Rampa máxima superable 35º (70%)
Carro inferior
El carro inferior cuenta con un resistente bastidor en X. Está equipado de serie con cadenas de oruga lubricadas y herméticas.
Nº. de zapatas 2 x 51
Paso del eslabón 190 mm
Ancho de zapata, triple garra
LC Prime/NLC Prime 600/700/800/900 mm LR prime 600/800/900 mm Ancho de zapata, doble garra
LC prime 700 mm
Núm. de rodillos inferiores 2 x 9 Núm. de rodillos superiores 2 x 2
Sistema hidráulico
El sistema hidráulico está diseñado para ofrecer una gran productividad, una gran capacidad de excavación, una gran precisión de maniobra y una gran economía de combustible. El sistema de confluencia, la prioridad de la pluma, el brazo y el giro, así como la regeneración de la pluma el brazo y la cuchara dotan a la máquina de un rendimiento óptimo.
El sistema incluye las siguientes funciones importantes:
Sistema de suma de flujos: combina el flujo de las dos bombas hidráulicas para asegurar rápidos tiempos de ciclo y alta productividad.
Prioridad de la pluma: da prioridad al funcionamiento de la pluma para que la elevación sea más rápida al cargar o en excavaciones profundas.
Prioridad del brazo: da prioridad al funcionamiento del brazo para obtener ciclos más rápidos en operaciones de nivelación o para aumentar el llenado de la cuchara al excavar.
Prioridad de giro: da prioridad a las funciones de giro para acelerar operaciones simultáneas.
Sistema de regeneración: evita la cavitación y transmite flujo a otros movimientos durante operaciones simultáneas para aumentar al máximo la productividad.
Amplificación de la potencia: aumentan todas las fuerzas de excavación y elevación.
Válvulas de retención: las válvulas de retención de brazo y pluma impiden que el equipo de excavación se mueva.
Bomba principal
Tipo 2 bombas de pistones axiales y de
desplazamiento variable Caudal máximo 2 x 230 l/min
Servobomba
Tipo Bomba de engranajes Caudal máximo 1 x 20 l/min
Motores hidráulicos
Transporte Motor de pistones axiales y despla-zamiento variable con freno mecánico Giro Motor de pistones axiales y desplazamiento fijo con freno mecánico
Ajuste de válvula de alivio
Implemento 32.4/34.3 Mpa (330/350 kg/cm2) Sistema de traslación 34.3 Mpa (350 kg/cm2) Sistema de giro 26.5 Mpa (270 kg/cm2) Sistema piloto 3.9 Mpa (40 kg/cm2)
Cilindros hidráulicos Pluma 2 Calibre x carrera ø140 x 1,480 mm Brazo 1 Calibre x carrera ø150 x 1,745 mm Cuchara 1 Calibre x carrera ø140 x 1,140 mm Cabina
La cabina del operador es de fácil acceso por la amplia entrada de la puerta. La cabina está suspendida en soportes de amortigua-ción hidráulica para reducir los niveles de sacudidas y vibraciones. Estos soportes, en combinación con el revestimiento insonori-zante, reducen los niveles de ruido.
La cabina dispone de una visibilidad excelente en todas las direcciones.
El parabrisas puede correrse fácilmente hacia arriba y el cristal inferior puede desmontarse y guardarse en la puerta lateral.
Sistema integrado de aire acondicio-nado y calefacción:
el aire filtrado y presurizado de la cabina se suministra mediante un ventilador controlado automáticamente. El aire se distribuye a través de la cabina mediante 13 puntos de ventilación.
Asiento ergonómico: el asiento ajustable y la consola de la palanca de control se mueven de forma independiente a conveniencia del operador. El asiento dispone de nueve ajus-tes diferenajus-tes más un cinturón de seguridad para el confort y la seguridad del operador. Nivel de sonido en la cabina LpA 73 dB(A) Nivel de sonido exterior LwA 106 dB(A)
• EC240B LC Prime con pluma de 6,0 m, brazo de 2,97 m, cuchara de 1100 l (975 kg) y contrapeso de 4600 kg.
• EC240B LC Prime con pluma de 6,0 m, brazo de 2,97 m, cuchara de 1100 l (975 kg) y contrapeso de 5300 kg.
• EC240B NLC Prime con pluma de 6,0 m, brazo de 2,97 m, cuchara de 1100 l (820 kg) y contrapeso de 5300 kg.
• EC240B LR Prime con pluma de 10,2 m, brazo de 7,85 m, cuchara de 520 l (820 kg) y contrapeso de 6600 kg
Presión sobre el suelo
Descripción Ancho de la zapata Peso de operación hasta Presión sobre el suelo Ancho total
Zapata de triple garra
600 mm 24,425 kg 49.2 kPa (0.49 kg/cm2) 3,190 mm
700 mm 24,726 kg 42.7 kPa (0.43 kg/cm2) 3,290 mm
800 mm 25,023 kg 37.8 kPa (0.38 kg/cm2) 3,390 mm
900 mm 25,328 kg 34.0 kPa (0.34 kg/cm2) 3,490 mm
Zapata de doble garra 700 mm 25,002 kg 43.2 kPa (0.43 kg/cm2) 3,290 mm
Descripción Ancho de la zapata Peso de operación hasta Presión sobre el suelo Ancho total
Zapata de triple garra
600 mm 25,119 kg 50.6 kPa (0.51 kg/cm2) 3,190 mm
700 mm 25,420 kg 43.9 kPa (0.44 kg/cm2) 3,290 mm
800 mm 25,718 kg 38.9 kPa (0.39 kg/cm2) 3,390 mm
900 mm 26,023 kg 35.0 kPa (0.35 kg/cm2) 3,490 mm
Zapata de doble garra 700 mm 25,697 kg 44.4 kPa (0.44 kg/cm2) 3,290 mm
Descripción Ancho de la zapata Peso de operación hasta Presión sobre el suelo Ancho total
Zapata de triple garra
600 mm 25,053 kg 50.5 kPa (0.50 kg/cm2) 2,990 mm
700 mm 25,354 kg 43.8 kPa (0.44 kg/cm2) 3,090 mm
800 mm 25,651 kg 38.8 kPa (0.39 kg/cm2) 3,190 mm
900 mm 25,956 kg 34.9 kPa (0.35 kg/cm2) 3,290 mm
Descripción Ancho de la zapata Peso de operación hasta Presión sobre el suelo Ancho total
Zapata de triple garra
600 mm 26,988 kg 54.4 kPa (0.54 kg/cm2) 2,990 mm
800 mm 27,586 kg 41.7 kPa (0.42 kg/cm2) 3,190 mm
Cucharas máximas permitidas
Notas: 1. Dimensiones de cuchara basados en ISO 7451, material colmado con ángulo de reposo de 1:1.
2. Las “cucharas máximas permitidas” se ofrecen solamente a modo de referencia y no están siempre disponibles de fábrica. 3. El ancho de la cuchara son inferiores al radio de giro de la cuchara.
• EC240B LC Prime con cuchara de acoplamiento directo, contrapeso de 4600 kg / 5300 kg.
• EC240B LC Prime con cuchara de acoplamiento rápido S1, contrapeso de 4,600 kg / 5,300 kg.
• EC240B LC Prime con cuchara de acoplamiento rápido U, contrapeso de 5300 kg.
Descripción Cuchara máxima volumen
Pluma de 6,0 m
Brazo de 2,5 m Brazo de 2,97 m Brazo HD de 2,97 m Brazo de 3,6 m
Cuchara GP 1.5 t/m3 l 1,825 / 1,975* 1,700 / 1,850* 1,675 / 1,800* 1,575 / 1,700*
Cuchara GP 1.8 t/m3 l 1,600 / 1,725* 1,500 / 1,625* 1,450 / 1,575* 1,375 / 1,500*
Cuchara HD 1.8 t/m3 l 1,400 / 1,525* 1,325 / 1,425* 1,275 / 1,400* 1,225 / 1,325*
Cuchara HD 2.0 t/m3 l 1,300 / 1,400* 1,225 / 1,325* 1,200 / 1,300* 1,125 / 1,225*
Descripción Cuchara máxima volumen
Pluma de 6,0 m
Brazo de 2,5 m Brazo de 2,97 m Brazo HD de 2,97 m Brazo de 3,6 m
Cuchara GP 1.5 t/m3 l 1,725 / 1,875* 1,600 / 1,750* 1,575 / 1,700* 1,475 / 1,600*
Cuchara GP 1.8 t/m3 l 1,500 / 1,625* 1,400 / 1,525* 1,375 / 1,500* 1,275 / 1,400*
Cuchara HD 1.8 t/m3 l 1,325 / 1,450* 1,225 / 1,350* 1,200 / 1,325* 1,125 / 1,250*
Cuchara HD 2.0 t/m3 l 1,225 / 1,325* 1,150 / 1,250* 1,125 / 1,225* 1,050 / 1,150*
Descripción Cuchara máxima volumen
Pluma de 6,0 m
Brazo de 2,5 m Brazo de 2,97 m Brazo de 3,6 m
Cuchara GP 1.5 t/m3 l 1,600 1,450 1,250
Cuchara GP 1.8 t/m3 l 1,425 1,275 1,100
Cuchara HD 1.8 t/m3 l 1,350 1,200 1,050
• EC240B NLC Prime con cuchara de acoplamiento directo, contrapeso de 5300 kg.
• EC240B NLC Prime con cuchara de acoplamiento rápido S1, contrapeso de 5300 kg.
• EC240B NLC Prime con cuchara de acoplamiento rápido U, contrapeso de 5300 kg.
Descripción Cuchara máxima volumen
Pluma de 6,0 m
Brazo de 2,5 m Brazo de 2,97 m Brazo HD de 2,97 m Brazo de 3,6 m
Cuchara GP 1.5 t/m3 l 1,800 1,675 1,650 1,550
Cuchara GP 1.8 t/m3 l 1,575 1,475 1,450 1,375
Cuchara HD 1.8 t/m3 l 1,400 1,300 1,275 1,200
Cuchara HD 2.0 t/m3 l 1,300 1,200 1,175 1,125
Descripción Cuchara máxima volumen
Pluma de 6,0 m
Brazo de 2,5 m Brazo de 2,97 m Brazo HD de 2,97 m Brazo de 3,6 m
Cuchara GP 1.5 t/m3 l 1,700 1,575 1,550 1,450
Cuchara GP 1.8 t/m3 l 1,475 1,375 1,350 1,275
Cuchara HD 1.8 t/m3 l 1,300 1,225 1,200 1,125
Cuchara HD 2.0 t/m3 l 1,225 1,125 1,100 1,050
Descripción Cuchara máxima volumen
Pluma de 6,0 m
Brazo de 2,5 m Brazo de 2,97 m Brazo de 3,6 m
Cuchara GP 1.5 t/m3 l 1,325 1,200 1,075
Cuchara GP 1.8 t/m3 l 1,175 1,075 950
Cuchara HD 1.8 t/m3 l 1,100 1,025 900
J D L K I A B M G F E C H
Dimensiones
Descripción Unidad EC240B LC prime Pluma de 6,0 mBrazo de 2,5 m Brazo de 2,97 m Brazo de 3,6 m
A. Ancho total de la superestructura mm 2,890 2,890 2,890
B. Ancho total mm 3,190 3,190 3,190
C. Altura total de la cabina mm 2,990 2,990 2,990
D. Radio de giro de la parte trasera mm 2,940 2,940 2,940
E. Altura total del capó mm 2,370 2,370 2,370
F. Espacio libre del contrapeso * mm 1,080 1,080 1,080
G. Distancia entre centros de ruedas mm 3,850 3,850 3,850
H. Longitud de las orugas mm 4,650 4,650 4,650
I. Ancho de vía mm 2,590 2,590 2,590
J. Ancho de zapata mm 600 600 600
K. Altura libre sobre el suelo mínima * mm 470 470 470
L. Longitud total mm 10,220 10,130 10,195
M. Altura total de la pluma mm 3,220 3,040 3,220
Descripción Unidad
EC240B NLC prime EC240B LR prime Pluma de 6,0 m Pluma de 10,2 m Brazo de 2,5 m Brazo de 2,97 m Brazo de 3,6 m Brazo de 7,85 m
A. Ancho total de la superestructura mm 2,890 2,890 2,890 2,890
B. Ancho total mm 2,990 2,990 2,990 3,390
C. Altura total de la cabina mm 3,030 3,030 3,030 3,030
D. Radio de giro de la parte trasera mm 2,940 2,940 2,940 2,960
E. Altura total del capó mm 2,370 2,370 2,370 2,370
F. Espacio libre del contrapeso * mm 1,080 1,080 1,080 1,080
G. Distancia entre centros de ruedas mm 3,850 3,850 3,850 3,850
H. Longitud de las orugas mm 4,650 4,650 4,650 4,650
I. Ancho de vía mm 2,390 2,390 2,390 2,590
J. Ancho de zapata mm 600 600 600 800
K. Altura libre sobre el suelo mínima * mm 470 470 470 480
L. Longitud total mm 10,220 10,130 10,195 14,470
M. Altura total de la pluma mm 3,220 3,040 3,220 3,170
*Sin zapata de garra
Descripción Unidad
EC240B LC prime/EC240B NLC prime EC240B LR prime 6.0 m 6.0 m HD 10.2 m
Longitud mm 6,210 6,210 10,410
Altura mm 1,630 1,630 1,550
Ancho mm 770 770 726
Peso kg 2,220 2,330 2,990
* Incluye cilindro, pasador y tubería
Descripción Unidad
EC240B LC prime/EC240B NLC prime EC240B LR prime
2.5 m 2.97 m 2.97 m HD 3.6 m 7.85 m Longitud mm 3,590 4,060 4,060 4,730 8,970 Longitud Altura • Brazo • Pluma Longitud Altura
2,440 mm 2 440mm A B C D E F G H
Rango de trabajo y fuerzas de excavación
Máquina con cuchara
de acoplamiento directo Unidad
EC240B LC prime/EC240B NLC prime EC240B LR prime Pluma de 6,0 m Pluma de 10,2 m Brazo de 2,5 m Brazo de 2,97 m Brazo de 3,6 m Brazo de 7,85 m
A. Alcance máximo de excavación mm 9,880 10,260 10,730 18,307
B. Alcance máximo en el suelo mm 9,690 10,080 10,560 18,207
C. Profundidad máxima de excavación mm 6,500 6,980 7,600 14,347
D. Profundidad máxima de excavación
(nivel 2,44 mm) mm 6,280 6,740 7,380 14,233
E. Profundidad máxima de excavación
en muro vertical mm 5,730 5,970 6,270 12,783
F. Altura máxima de corte mm 9,620 9,690 9,660 14,891
G. Altura máxima de vertido mm 6,700 6,800 6,820 12,579
H. Radio de giro mínimo de la parte delantera mm 3,910 3,890 3,890 5,210
Fuerzas de excavación con
acoplamiento directo Unidad
EC240B LC prime/EC240B NLC prime EC240B LR prime Pluma de 6,0 m Pluma de 10,2 m Brazo de 2,5 m Brazo de 2,97 m Brazo de 3,6 m Brazo de 7,85 m
Radio de la cuchara mm 1,537 1,537 1,537 1,250 Fuerza de arranque, cuchara (Normal / Amplificación de potencia) SAE J1179 kN 148/157 148/157 148/157 69 ISO 6015 kN 166/176 166/176 166/176 78
Fuerza de desgarre, brazo (Normal / Amplificación de potencia)
SAE J1179 kN 129/137 112/119 100/106 44
ISO 6015 kN 133/141 115/122 102/108 45
Capacidad de elevación
En el extremo del brazo, sin cuchara..
Para calcular la capacidad de elevación con la cuchara montada, basta substraer el peso de la cuchara (en el caso de acoplamiento directo) o el de la cuchara y el portaimplementos (en el caso de acoplamiento rápido) de los valores mostrados en la tabla.
• EC240B LC prime
Notas: 1. Máquina en "modo F preciso" (amplificador de potencia) para capacidad de elevación.
2. Las cargas indicadas se ajustan a SAE J1097 e ISO 10567, normas de capacidad de elevación de excavadoras hidráulicas. 3. Las cargas nominales no exceden el 87% de capacidad de elevación hidráulica y el 75% de la carga de vuelco.
4. Las cargas nominales identificadas con un asterisco (*) son limitadas por la capacidad hidráulica en vez de la carga de vuelco. A través del carro inferior A lo largo del carro inferior Altura del punto de elevación en relación al suelo 3.0 m 4.5 m 6.0 m 7.5 m 9.0 m Alcance máximo Máx. mm Pluma 6,0 m + Brazo: 2,5 m + Zapata 600 mm + Contrapeso 4,600 kg 6.0 m kg *6,470 *6,470 *6,500 4,800 7,230 4.5 m kg *8,740 *8,740 *7,260 6,320 *6,660 4,460 6,120 4,080 7,910 3.0 m kg *11,300 9,130 *8,410 6,010 6,540 4,330 5,620 3,730 8,260 1.5 m kg *13,280 8,600 8,950 5,740 6,390 4,190 5,460 3,600 8,330 0 m kg *13,710 8,390 8,760 5,570 6,290 4,100 5,620 3,680 8,110 -1.5 m kg *9,480 *9,480 *13,830 8,370 8,690 5,510 6,270 4,080 6,160 4,010 7,590 -3.0 m kg *17,680 17,070 *12,810 8,480 8,770 5,580 7,450 4,820 6,700 -4.5 m kg *14,150 *14,150 *10,320 8,770 *8,590 7,010 5,250 Pluma 6.0 m + Brazo: 2.97 m + Zapata 600 mm + Contrapeso 4,600 kg 6.0 m kg *5,890 *5,890 *5,910 4,590 *5,280 4,410 7,670 4.5 m kg *7,870 *7,870 *6,740 6,400 *8,230 4,500 *5,300 3,790 8,310 3.0 m kg *10,430 9,300 *7,940 6,070 6,570 4,350 5,250 3,480 8,640 1.5 m kg *12,660 8,680 8,990 5,760 6,400 4,190 5,110 3,360 8,710 0 m kg *13,790 8,370 8,750 5,550 6,270 4,070 5,220 3,420 8,500 -1.5 m kg *9,700 *9,700 13,930 8,300 8,650 5,460 6,210 4,020 5,660 3,690 8,010 -3.0 m kg *16,150 *16,150 *13,210 8,370 8,680 5,490 6,670 4,320 7,170 -4.5 m kg *15,770 *15,770 *11,310 8,590 *8,410 5,900 5,840 Pluma 6.0 m + Brazo: 3.6 m + Zapata 600 mm + Contrapeso 4,600 kg 6.0 m kg *5,290 4,700 *4,590 *4,590 8,200 4.5 m kg *6,020 *6,020 *5,680 4,580 *4,500 3,500 8,800 3.0 m kg *14,800 *14,800 *9,230 *9,230 *7,270 6,180 *6,330 4,400 4,970 3,300 *4,710 3,200 9,120 1.5 m kg *11,720 8,830 *8,560 5,830 6,430 4,220 4,870 3,210 4,730 3,110 9,180 0 m kg *6,440 *6,440 *13,300 8,390 8,770 5,560 6,260 4,060 4,800 3,140 8,980 -1.5 m kg *9,830 *9,830 *13,840 8,210 8,600 5,420 6,170 3,980 5,140 3,340 8,520 -3.0 m kg *14,560 *14,560 *13,560 8,220 8,580 5,400 6,170 3,980 5,900 3,820 7,740 -4.5 m kg *17,530 16,820 *12,250 8,380 8,710 5,510 *8,870 8,710 6,520
Capacidad de elevación
En el extremo del brazo, sin cuchara..
Para calcular la capacidad de elevación con la cuchara montada, basta substraer el peso de la cuchara (en el caso de acoplamiento directo) o el de la cuchara y el portaimplementos (en el caso de acoplamiento rápido) de los valores mostrados en la tabla.
• EC240B LC prime
Notas: 1. Máquina en "modo F preciso" (amplificador de potencia) para capacidad de elevación.
2. Las cargas indicadas se ajustan a SAE J1097 e ISO 10567, normas de capacidad de elevación de excavadoras hidráulicas. 3. Las cargas nominales no exceden el 87% de capacidad de elevación hidráulica y el 75% de la carga de vuelco.
4. Las cargas nominales identificadas con un asterisco (*) son limitadas por la capacidad hidráulica en vez de la carga de vuelco. A través del carro inferior A lo largo del carro inferior Altura del punto de elevación en relación al suelo 3.0 m 4.5 m 6.0 m 7.5 m 9.0 m Alcance máximo Máx. mm Pluma 6.0 m + Brazo: 2.5 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *6,450 *6,450 *6,500 6,500 7,230 4.5 m kg *8,740 *8,740 *7,260 6,770 *6,660 4,800 6,510 4,400 7,910 3.0 m kg *11,300 9,790 *8,410 6,460 6,960 4,670 5,990 4,030 8,260 1.5 m kg *13,280 9,260 *9,490 6,190 6,810 4,530 5,830 3,900 8,330 0 m kg *14,020 9,050 9,340 6,020 6,710 4,440 6,000 3,990 8,110 -1.5 m kg *9,480 *9,480 *13,830 9,030 9,270 5,960 6,690 4,420 6,570 4,350 7,590 -3.0 m kg *17,680 *17,680 *12,810 9,150 9,350 6,030 7,940 5,210 6,700 -4.5 m kg *14,150 *14,150 *10,320 9,430 *8,590 7,550 5,250 Pluma 6.0 m + Brazo: 2.97 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *5,890 *5,890 *5,910 4,930 *5,280 4,740 7,670 4.5 m kg *7,870 *7,870 *6,740 *6,740 *6,320 4,840 *5,300 4,090 8,310 3.0 m kg *10,430 9,970 *7,940 6,520 *6,810 4,690 *5,520 3,770 8,640 1.5 m kg *12,660 9,350 *9,120 6,210 6,820 4,530 5,450 3,650 8,710 0 m kg *13,790 9,040 9,330 6,000 6,690 4,410 5,580 3,710 8,500 -1.5 m kg *9,700 *9,700 *13,930 8,960 9,230 5,910 6,640 4,360 6,050 4,000 8,010 -3.0 m kg *16,150 *16,150 *13,210 9,030 9,260 5,940 7,120 4,680 7,170 -4.5 m kg *15,770 *15,770 *11,310 9,260 *8,410 6,360 5,840 Pluma 6.0 m + Brazo: 3.6 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *5,290 5,040 *4,460 4,320 8,200 4.5 m kg *6,020 *6,020 *5,680 4,920 *4,500 3,780 8,800 3.0 m kg *14,800 *14,800 *9,230 *9,230 *7,270 6,630 *6,330 4,740 5,180 3,570 *4,710 3,490 9,120 1.5 m kg *11,720 9,500 *8,560 6,280 6,850 4,560 5,210 3,480 5,050 3,370 9,180 0 m kg *6,440 *6,400 *13,300 9,050 9,350 6,010 6,690 4,400 5,140 3,410 8,980 -1.5 m kg *9,830 *9,830 *13,860 8,880 9,180 5,870 6,590 4,320 5,500 3,630 8,520 -3.0 m kg *14,560 *14,560 *13,560 8,890 9,160 5,850 6,600 4,320 6,310 4,150 7,740 -4.5 m kg *17,530 17,530 *12,250 9,050 9,060 5,960 *8,110 5,320 6,520
Capacidad de elevación
En el extremo del brazo, sin cuchara..
Para calcular la capacidad de elevación con la cuchara montada, basta substraer el peso de la cuchara (en el caso de acoplamiento directo) o el de la cuchara y el portaimplementos (en el caso de acoplamiento rápido) de los valores mostrados en la tabla.
• EC240B NLC prime A través del carro inferior A lo largo del carro inferior Altura del punto de elevación en relación al suelo 3.0 m 4.5 m 6.0 m 7.5 m 9.0 m Alcance máximo Máx. mm Pluma 6.0 m + Brazo: 2.5 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *6,470 6,430 *6,500 4,740 7,230 4.5 m kg *8,740 *8,740 *7,260 6,200 6,660 4,400 6,100 4,030 7,910 3.0 m kg *11,300 8,870 *8,410 5,900 6,520 4,270 5,610 3,680 8,260 1.5 m kg *13,280 8,350 8,860 5,630 6,370 4,140 5,460 3,560 8,330 0 m kg 13,710 8,150 8,670 5,460 6,270 4,040 5,610 3,640 8,110 -1.5 m kg *9,480 *9,480 13,690 8,130 8,610 5,410 6,250 4,030 6,140 3,960 7,590 -3.0 m kg *17,680 16,120 *12,810 8,240 8,690 5,480 7,400 4,740 6,700 -4.5 m kg *14,150 *14,150 *10,320 8,520 *8,590 6,850 5,250 Pluma 6.0 m + Brazo: 2.97 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *5,890 *5,890 *5,910 4,530 *5,280 4,350 7,670 4.5 m kg *7,870 *7,870 *6,740 6,280 *6,230 4,440 *5,300 3,750 8,310 3.0 m kg *10,430 9,030 *7,940 5,960 6,540 4,290 5,250 3,440 8,640 1.5 m kg *12,660 8,430 8,900 5,660 6,370 4,140 5,100 3,330 8,710 0 m kg 13,710 8,140 8,670 5,450 6,240 4,020 5,220 3,380 8,500 -1.5 m kg *9,700 *9,700 13,610 8,060 8,570 5,360 6,190 3,970 5,650 3,640 8,010 -3.0 m kg *16,150 15,870 *13,210 8,130 8,600 5,390 6,640 4,260 7,170 -4.5 m kg *15,770 *15,770 *11,310 8,350 *8,410 5,790 5,840 Pluma 6.0 m + Brazo: 3.6 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *5,290 4,640 *4,460 3,970 8,200 4.5 m kg *6,020 *6,020 *5,680 4,520 *4,500 3,460 8,800 3.0 m kg *14,800 *14,800 *9,230 *9,230 *7,270 6,060 *6,330 4,340 4,970 3,260 *4,710 3,190 9,120 1.5 m kg *11,720 8,580 *8,560 5,720 6,400 4,160 4,870 3,170 *4,730 3,080 9,180 0 m kg *6,440 *6,440 *13,300 8,150 8,680 5,460 6,240 4,010 4,810 3,110 8,980 -1.5 m kg *9,830 *9,830 13,530 7,980 8,520 5,320 6,150 3,930 5,140 3,310 8,520 -3.0 m kg *14,560 *14,560 13,540 7,990 8,500 5,300 6,150 3,930 5,890 3,770 7,740 -4.5 m kg *17,530 15,880 *12,250 8,140 8,620 5,410 7,630 4,840 6,520 Pluma 6.0 m HD + Brazo: 2.5 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *6,470 6,430 *6,500 4,740 7,230 4.5 m kg *8,740 *8,740 *7,260 6,200 6,660 4,400 6,100 4,030 7,910 3.0 m kg *11,300 8,870 *8,410 5,900 6,520 4,270 5,610 3,680 8,260 1.5 m kg *13,280 8,350 8,860 5,630 6,370 4,140 5,460 3,560 8,330 0 m kg 13,710 8,150 8,670 5,460 6,270 4,040 5,610 3,640 8,110 -1.5 m kg *9,480 *9,480 13,690 8,130 8,610 5,410 6,250 4,030 6,140 3,960 7,590 -3.0 m kg *17,680 16,120 *12,810 8,240 8,690 5,480 7,400 4,740 6,700 -4.5 m kg *14,150 *14,150 *10,320 8,520 *8,590 6,850 5,250 Pluma 6.0 m HD + Brazo: 2.97 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *5,890 *5,890 *5,910 4,530 *5,280 4,350 7,670 4.5 m kg *7,870 *7,870 *6,740 6,280 *6,230 4,440 *5,300 3,750 8,310 3.0 m kg *10,430 9,030 *7,940 5,960 6,540 4,290 5,250 3,440 8,640 1.5 m kg *12,660 8,430 8,900 5,660 6,370 4,140 5,100 3,330 8,710 0 m kg 13,710 8,140 8,670 5,450 6,240 4,020 5,220 3,380 8,500 -1.5 m kg *9,700 *9,700 13,610 8,060 8,570 5,360 6,190 3,970 5,650 3,640 8,010 -3.0 m kg *16,150 15,870 *13,210 8,130 8,600 5,390 6,640 4,260 7,170 -4.5 m kg *15,770 *15,770 *11,310 8,350 *8,410 5,790 5,840 Pluma 6.0 m HD + Brazo: 3.6 m + Zapata 600 mm + Contrapeso 5,300 kg 6.0 m kg *5,290 4,640 *4,460 3,970 8,200 4.5 m kg *6,020 *6,020 *5,680 4,520 *4,500 3,460 8,800 3.0 m kg *14,800 *14,800 *9,230 *9,230 *7,270 6,060 *6,330 4,340 4,970 3,260 *4,710 3,190 9,120 1.5 m kg *11,720 8,580 *8,560 5,720 6,400 4,160 4,870 3,170 4,730 3,080 9,180 0 m kg *6,440 *6,440 *13,300 8,150 8,680 5,460 6,240 4,010 4,810 3,110 8,980 -1.5 m kg *9,830 *9,830 13,530 7,980 8,520 5,320 6,150 3,930 5,140 3,310 8,520 -3.0 m kg *14,560 *14,560 13,540 7,990 8,500 5,300 6,150 3,930 5,890 3,770 7,740 -4.5 m kg *17,530 15,880 *12,250 8,140 8,620 5,410 7,630 4,840 6,520
Capacidad de elevación
En el extremo del brazo, sin cuchara..
Para calcular la capacidad de elevación con la cuchara montada, basta substraer el peso de la cuchara (en el caso de acoplamiento directo) o el de la cuchara y el portaimplementos (en el caso de acoplamiento rápido) de los valores mostrados en la tabla.
• EC240B LR prime
Notas: 1. Máquina en "modo F preciso" (amplificador de potencia) para capacidad de elevación.
2. Las cargas indicadas se ajustan a SAE J1097 e ISO 10567, normas de capacidad de elevación de excavadoras hidráulicas. 3. Las cargas nominales no exceden el 87% de capacidad de elevación hidráulica y el 75% de la carga de vuelco.
4. Las cargas nominales identificadas con un asterisco (*) son limitadas por la capacidad hidráulica en vez de la carga de vuelco. A través del carro inferior A lo largo del carro inferior Altura del punto de elevación en relación al suelo 6.0 m 7.5 m 9.0 m 10.5 m 12.0 m 13.5 m Alcance máximo Máx. mm Pluma 10.2 m + Brazo: 7.85 m + Zapata 800 mm + Contrapeso 6,600 kg 12.0 m kg *1,020 *1,020 *870 *870 13,704 10.5 m kg *1,550 *1,550 *840 *840 14,703 9.0 m kg *1,870 *1,870 *820 *820 15,492 7.5 m kg *2,140 *2,140 *2,110 *2,110 *820 *820 16,101 6.0 m kg *2,300 *2,300 *2,220 2,030 *830 *830 16,551 4.5 m kg *2,700 *2,700 *2,500 2,430 *2,360 1,930 *860 *860 16,855 3.0 m kg *5,020 *5,020 *4,020 *4,020 *3,410 *3,410 *3,010 2,860 *2,730 2,270 *2,520 1,810 *890 *890 17,021 1.5 m kg *6,120 5,860 *4,710 4,330 *3,870 3,330 *3,330 2,630 *2,960 2,100 *2,690 1,700 *940 *940 17,052 0 m kg *7,010 5,180 *5,310 3,890 *4,290 3,030 *3,640 2,410 3,160 1,950 2,620 1,590 *1,010 1,000 16,949 -1.5 m kg *6,290 4,750 *5,770 3,560 4,570 2,790 3,670 2,240 3,020 1,820 2,520 1,500 *1,100 1,000 16,711 -3.0 m kg *5,990 4,510 5,660 3,340 4,380 2,610 3,530 2,100 3,910 1,720 2,450 1,420 *1,220 1,020 16,330 -4.5 m kg *6,270 4,410 5,530 3,230 4,270 2,510 3,440 2,020 2,840 1,650 2,400 1,380 *1,380 1,070 15,797 -6.0 m kg *6,890 4,400 5,490 3,190 4,220 2,460 3,390 1,970 2,810 1,620 2,830 1,360 *1,610 1,150 15,095 -7.5 m kg *7,720 4,470 5,520 3,210 4,230 2,470 3,390 1,980 2,820 1,630 2,400 1,380 *1,950 1,290 14,199 -9.0 m kg *7,270 4,610 5,610 3,300 4,290 2,530 3,450 2,030 2,880 1,680 *2,500 1,510 13,069 -10.5 m kg *6,560 4,810 *5,300 3,450 *4,370 2,650 3,570 2,140 *3,100 1,870 11,635 -12.0 m kg *5,480 5,110 *4,450 3,680 *3,600 2,850 *3,200 2,560 9,763
EQUIPAMIENTO OPCIONAL
EQUIPAMIENTO DE SERIE
Motor
Motor diésel turboalimentado de 4 tiempos, 6 cilindros y refrigeración por agua, con dirección directa common rail y enfriador de aire sobrealimentado.
Filtro de aire de 2 etapas con indicador de obstrucción
Calefactor del aire de admisión Desconexión eléctrica del motor Llenador de combustible y separador de
agua con indicador Alternador 28V/ 80A
Sistema electrónico de mando
Contronics:
– Avanzado sistema de control del modo – Sistema de autodiagnóstico
Indicación del estado de la máquina Control de la potencia por detección del régimen del motor
Sistema de modo de "potencia máxima" Sistema de ralentí automático Amplificador de potencia con botón Función de parada y arranque de seguridad Monitor ajustable
Circuito para evitar el rearranque del motor Luces halógenas de gran capacidad: – En el bastidor 2
– En la pluma 1
Baterías, 2 x 12 V / 200 Ah Motor de arranque, 24 V - 5,5 kW
Motor
Calefactor de refrigerante diesel, 5 kW Prefiltro en baño de aceite
Prefiltro seco
Bomba de llenado de combustible: 35 l/min Separador de agua con calefactor
Sistema eléctrico
Luces complementarias:
– En la cabina 3, (2 delante, 1 detrás) – En la pluma 1 – En el contrapeso 1 Rotativo de advertencia Alarma de traslación Sistema antirrobo Sistema hidráulico
Tubería de martillo y cizalla – Flujo de 1 y 2 bombas
– Control de flujo de la bomba para martillo&Cizallas
– Filtro de retorno adicional – Mando de 1 interruptor – Mando de 2 interruptoresl – Pedal
Sistema hidráulico
Sistema hidráulico automático: – Sistema de suma
– Prioridad de la pluma – Prioridad del brazo – Prioridad de giro
Válvulas de regeneración de la pluma y el brazo
Válvulas de amortiguación del giro Válvulas de retención de la pluma y el brazo
Sistema de filtrado de varias etapas Amortiguación del cilindro Retenes del cilindro Válvula hidráulica auxiliar
Motores de traslación automáticos de dos velocidades
Superestructura
Vía de acceso con barandilla
Zona de almacenamiento de herramientas Chapas antideslizantes de metal perforado
Cabina e interior
Soportes de la cabina con amortiguación hidráulica
Asiento del operador ajustable y joystick Consola de mando
Palanca universal con 3 interruptores Antena flexible
Aceite hidráulico ISO VG 68 Función de flotación de la pluma
Superestructura Contrapeso, LC Prime: 4,600/5,300 kg NLC Prime: 5,300 kg LR Prime: 6,600 kg Cubierta inferior: 2.3 mm/4.5 mm HD Cabina e interior Asiento de tela
Asientos de tela con calefacción y suspensión neumática
Aire acondicionado sin calefactor, manual Calefacción y aire acondicionado, función automática
Palancas semilargas
Palanca universal con 5 interruptores cada una Protección contra caída de objetos (FOG) Estructura de protección contra caída de objetos (FOPS)
Radio estéreo AM/FM
Estéreo AM/FM con reproductor de CD y conexión de MP3
Palanca de bloqueo del mando hidráulico La cabina cubierta e insonorizada incluye los siguientes elementos: – Cenicero
– Portavaso – Encendedor – Cristales tintados – Cerraduras de las puertas – Alfombrilla del piso – Bocina
– Gran superficie de almacenamiento – Ventana delantera ajustable – Parabrisas inferior desmontable – Cinturón de seguridad – Cristal tintado de seguridad Parte delantera (superior e inferior): cristal laminado
Lateral y parte trasera: cristal templado – Limpiaparabrisas con función de intermitencia
Llave maestra
Carro inferior
Articulaciones de oruga engrasadas y cerradas herméticamente Protecciones de oruga
Preparación para montar un kit antivandalismo
Kit antivandalismo Llave específica
Carro inferior
Cubierta de protección total de las orugas Cubierta inferior: 4.5 mm/10 mm HD
Zapatas de oruga
Zapatas de oruga 600/700/800/900 mm Con triple garra
Zapatas de oruga 700 mm con doble garra
Equipos de excavación Pluma: 6.0 m GP 6.0 m HD 10.2 m LR Brazo: 2.5/2.97/3.6 m GP 2.97 m HD 7.85 m LR Taller Linterna Piezas de repuesto
volvo construction equipment
Ref. No 20023908-C Spanish-A6
2013.05 EXC Volvo, Global Marketing
Volvo Construction Equipment es diferente. Nuestras máquinas están diseñadas, construidas y soportadas de manera diferente. Esa diferencia proviene de una herencia de ingeniería de más de 180 años. Una herencia para pensar primero
en las personas que utilizan las máquinas. Acerca de cómo les ayudamos a estar más seguras, más comodas, más productivas. Acerca del ambiente que compartimos. El resultado de esa idea es una amplia gama de máquinas
y una red de soporte global dedicada a ayudarle a hacer más. Las personas alrededor del mundo están orgullosas de utilizar Volvo.
No todos los productos están disponibles en todos los mercados. Bajo nuestra política de mejoras continuas, nos reservamos el derecho de cambiar las especifi caciones y diseño sin previo aviso. Las ilustraciones no muestran necesariamente la versión estándar de la máquina.
