SUPERVISIÓN, DESARROLLO E INTEGRACIÓN DE PROYECTOS ARQUITECTÓNICOS Y ACTIVIDADES RELACIONADAS CON SU EJECUCIÓN

ESTUDIAR PARA PREVER Y PREVER PARA ACTUAR

Instituto Tecnológico de Colima

Dirección General de Educación Superior Tecnológica

R

P R E M I O INTRAGOB

2006 a la

06

RSGC - 617 INICIO: 2012.09.28 TERMINO: 2015.09.28

ISO 9001:2008 PROCESO EDUCATIVO S G C

S N E S T

IMNC-RSGC-617

IMNC-RSGC-617 IMNC-RSGC-617

CERTIFICADO BAJO LA NORMA ISO 9001:2008 CERTIFICADO BAJO LA NORMA ISO 9001:2008

Villa de Álvarez, Col., Noviembre de 2013

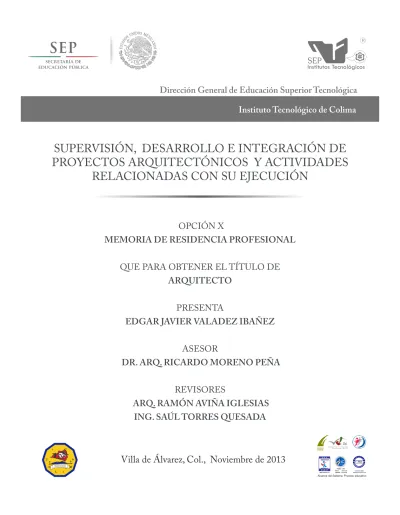

SUPERVISIÓN, DESARROLLO E INTEGRACIÓN DE

PROYECTOS ARQUITECTÓNICOS Y ACTIVIDADES

RELACIONADAS CON SU EJECUCIÓN

OPCIÓN X

MEMORIA DE RESIDENCIA PROFESIONAL

QUE PARA OBTENER EL TÍTULO DE

ARQUITECTO

PRESENTA

EDGAR JAVIER VALADEZ IBAÑEZ

ASESOR

DR. ARQ. RICARDO MORENO PEÑA

REVISORES

INSTITUTO TECNOLÓGICO DE COLIMA

DEPARTAMENTO DE CIENCIAS DE LA TIERRA

ESCUELA DE ARQUITECTURA

SUPERVISIÓN, INTEGRACIÓN Y DESARROLLOS DE PROYECTOS ARQUITECTÓNICOS Y ACTIVIDADES RELACIONADAS CON SU EJECUCIÓN

RESIDENCIA PROFESIONAL

CONTENIDO: INFORME FINAL DE RESIDENCIA PROFESIONAL

EMPRESA: R.A. ARQUITECTO

ASESOR

DR. ARQ. RICARDO MORENO PEÑA

REVISORES

ARQ. RAMÓN AVIÑA IGLESIAS

ING. SAÚL TORRES QUESADA

ÍNDICE

INTRODUCCION

DATOS GENERALES

JUSTIFICACIÓN___________________________________________________1

OBJETIVO GENERAL ______________________________________________1

OBJETIVO ESPECÍFICO ___________________________________________2

CARACTERIZACIÓN DEL ÁREA EN QUE PARTICIPA _____________________2

PROBLEMAS A RESOLVER JERARQUIZADOS __________________________3

ALCANCES _______________________________________________________4

LIMITACIONES ____________________________________________________4

FUNDAMENTACIÓN TEÓRICA _______________________________________5

PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS

TRAMITES OFICIALES, RECOPILACIÓN DE DATOS _____________________6

TRAMITES OFICIALES, INSCRIPCIÓN DE CRÉDITO: ____________________7

DIBUJOS DE PLANOS ARQUITECTÓNICOS y PRESUPUESTOS __________8

ANEXOS 1_______________________________________________________8

VISITAS A OBRAS ________________________________________________16

PROYECTO 1____________________________________________________17

PROYECTO 2____________________________________________________27

PROYECTO 3____________________________________________________34

CONCLUSIÓN____________________________________________________55

INFORMACIÓN DE LA INSTITUCIÓN:

Nombre: RA arquitecto.

Representante: M. Arq. Ramón Aviña Iglesias

Giro: Servicios.

Tamaño: Microempresa independiente.

Principales servicios: Arquitectura, construcción, asesoría estructural,

remodelación, avalúos y presupuesto de obra.

Misión:Brindar un trabajo integral de excelente calidad en cuanto a diseño y

construcción reflejo de nuestra experiencia en obra de tipo habitacional, apegada

a las necesidades del cliente en tiempo forma y precio óptimo.

Ubicación:Clavel # 544-a colonia: lomas de las flores, villa de Álvarez Colima.

Cp.28979

Teléfonos: 312 318 09 98. – 31-14-733

Correo electrónico: [email protected]

DE LOS ASESORES

ASESOR INTERNO

Nombre: Ing. Hugo Saucedo Acosta

Cargo de asesor: Docente del Instituto Tecnológico de Colima

Correo electrónico: [email protected]

ASESOR EXTERNO

Nombre: M. Arq. Ramón Aviña Iglesias.

Cargo de asesor: Arquitecto.

Correo electrónico: [email protected]

DEL RESIDENTE

N° de control: 07460151

Correo electrónico: [email protected]

INTRODUCCION

Para fin de que una persona en el ámbito de su profesión alcance a desarrollar

los conocimientos necesarios para lograr ejercer un buen trabajo y poder destacar

ante los demás, se necesita haber tenido experiencia y saber cómo se hacen las

cosas para llevarlas a su correcta ejecución.

Así pues la residencia profesional, es un punto de partida el cual nos permite

estar al lado de la gente profesionista, de la que se puede aprender por medio de

sus consejos y enseñanzas.

En este caso, la carrera en la que se enfoca las prácticas profesionales, es la

de arquitectura y para esto se eligió a un arquitecto con la experiencia suficiente,

sobre el tema de la elaboración de proyectos arquitectónicos, el cual además de

poner a prueba los conocimientos que he aprendido en el transcurso de la carrera,

me enseñará cómo es el trabajo de la profesión, que se tiene que enfrentar uno

como profesionista, que decisiones tomar en ciertas instancias, cómo se debe

tratar a los clientes, cómo debe ser el desenvolvimiento en el área de trabajo,

cómo saber tratar con los empleados.

La experiencia que se pretende obtener en el transcurso de la residencia es

para terminar de formarme como profesionista, saber que es diferente el trabajo y

la escuela, para después ser yo el que tome las decisiones y poder llegar a tener

éxito en las metas que tenga como profesionista.

Es por esto que en este documento se expresa lo que hasta el momento se ha

realizado, lo que se ha aprendido y puesto en práctica del conocimiento adquirido

en las aulas en el proceso de formación como arquitecto, concluyendo con la

residencia profesional en la empresa Taller de Arquitectura R.A. Arquitecto con el

1

JUSTIFICACIÓN

Una vivienda para cualquier familia, es una de las cosas más importantes

hablando de bienes materiales, porque es su patrimonio, el lugar en donde se

sienten seguros y a salvo. El arquitecto tiene como fin hacer de esta vivienda, lo

más cómoda y funcional posible y con el gusto de los que habitarán la misma, y

todo esto tratando de cuidar la economía del cliente.

El interés que se tengo de que en el futuro diseñe y lleve a cabo la construcción

de los patrimonios de las familias, hace que elija a la empresa RA

ARQUITECTOS, por la experiencia que se tiene con este tema en especifico,

además de que el asesor que estará a cargo de lo que me corresponde hacer, por

su experiencia, sabrá en que campo podré desenvolverme mejor y en que campos

debo mejorar para poder desarrollarme más como profesionista.

Con esto sin duda alguna se hace notar, que la elección de la empresa en la

cual hago mis prácticas profesionales es la adecuada para terminar mi formación

como arquitecto y poder competir en el ámbito profesionista.

OBJETIVOS GENERALES

Los objetivos generales que se tienen para la realización de la residencia

profesional, es conocer el “desarrollo e integración de proyectos arquitectónicos

habitacionales y actividades relacionadas con su ejecución” para así cuando esté

de manera independiente o trabajando en alguna otra empresa conozca que

trámites son los que deben hacerse, que procesos constructivos son los que se

llevan a cabo para lograr una correcta y satisfactoria ejecución de los proyectos

2

OBJETIVOS ESPECÍFICOS

Los Objetivos específicos de la Residencia son: aplicar los conocimientos adquiridos durante la formación académica, aportándole a la empresa de manera eficiente y útil, realizando actividades como:

 La recopilación de los documentos técnicos para los beneficiarios del

sistema de crédito INFONAVIT.

 Planos arquitectónicos

 Presupuestos

 Supervisión y administración de Obra.

CARACTERIZACIÓN DEL ÁREA DONDE SE PARTICIPA

Los servicios que ofrece la empresa de taller arquitectónico RA Arquitecto, son

tales como el diseño de proyectos arquitectónicos, presupuestos, los trámites

oficiales para aplicar el crédito INFONAVIT en línea III, asesoría estructural,

ejecución de la obra, supervisión y administración de la obra.

La oportunidad que me está brindando el arquitecto Ramón Aviña Iglesias al

integrarme a su equipo de trabajo es grata, y se ha visto desde el primer día que

ingrese a la empresa. Así mismo se me ha asignado diferentes tipos de

actividades, las cuales han sido: propuesta de instalaciones de una casa

habitación, dibujos de planos arquitectónicos, recopilación de datos para crear

expedientes para solicitud de crédito en línea III INFONAVIT, hacer presupuestos,

ir hacer los trámites para la obtención del crédito en línea III INFONAVIT, e ir a

las obras que están en etapa de construcción, las cuales está a cargo el

arquitecto Ramón Aviña Iglesias, todas estas actividades hechas y supervisadas

siempre por el arquitecto.

El conocimiento que se ha adquirido en este tiempo, es amplio, desempeñando

actividades que no había hecho y que son importantes para el desarrollo de un

3 los conocimientos que he adquirido durante la etapa como estudiante en la carrera

profesional.

PROBLEMAS A RESOLVER JERARQUIZADOS

Siendo nuevo en el ámbito laboral y en una empresa que se dedica a lo

relacionado con la carrera que estudio que es la arquitectura, el primer reto fue

acoplarme al ritmo de trabajo que se desarrollaba en la empresa, los procesos

que debía aprender para poder desenvolverme en el equipo de trabajo dentro de

la misma. El buen ambiente de trabajo que se tiene me permitió acoplarme

rápidamente y tener la confianza para hacer las cosas que se me encargaban,

algunas veces se llego a tener errores, pero la misma confianza de parte del

arquitecto hacia que los errores los pudiera enmendar sin sentir alguna reacción

agresiva de su parte si no todo lo contrario.

Los problemas que se llegaron a dar en la oficina principalmente fueron al

acomodar los expedientes para la solicitud de los créditos del INFONAVIT, ya que

se llegó a cometer el error de poner mal algunos datos o no anexar algún

documento requerido y esto hacia que el expediente no fuera aceptado.

Otro de los problemas fueron que se tuvo la necesidad de sacar proyectos, que

urgían en un solo día, y en ocasiones teniendo la presión del cliente.

En la obra un inconveniente que se dio fue el hecho de no saber el nombre de

algunas herramientas, y cuando los trabajadores me hablaban sobre estas, para

mi eran desconocidas, pero siempre pregunté cuáles eran para poder entender

mejor lo que me decían.

El cómo dirigirme a los trabajadores, al principio fue algo difícil, porque no me

sabia los nombres y no sabía cómo era el carácter de cada uno para poder llevar

una correcta comunicación, pero al conocerlos me gané su confianza, y aprendí

4

ALCANCE DEL PROYECTO

Con la residencia profesional se pretende:

• Aplicar los conocimientos adquiridos durante la formación

académica, sobre el ámbito de la construcción.

• Reforzar los conocimientos teóricos, así como el adquirir nuevos

durante la práctica.

• Obtener seguridad al emprender proyectos como profesionista.

• Adquirir conocimientos respecto a los trámites que se requieren para

hacer uso del sistema de crédito INFONAVIT

• Conocer el trato que se da entre cliente-arquitecto para la generación

de proyectos arquitectónicos.

Todos los puntos enlistados anteriormente se han adquirido y alcanzado

satisfactoriamente, ya que al llevar una diversidad de actividades, me permitió

tener una visión mayor de cómo se maneja una empresa y todo lo que se debe

hacer para poder llevar a cabo satisfactoriamente los procesos para la elaboración

de los proyectos.

LIMITANTES DEL PROYECTO:

Las limitantes que se contemplaron para el desarrollo del proyecto fue el

tiempo, debido a que aún me queda dos materias por darle seguimiento, y por el

tipo de materia demandaría en ciertos momentos más tiempo del que le dedicaría

en ciertos periodos.

Otra de las limitantes es que exista algún problema entre la empresa y el cliente

en algunos de los proyectos en los que me vea involucrado directamente, para el

desarrollo del proyecto estipulado, o en su defecto que el cliente pare el proceso

5 Quizá otra limitante sea las condiciones de salud de mi parte, o problemas

económicos de la empresa, lo cual sea motivo para suspender algunas obras

temporalmente mientras se recupera económicamente.

FUNDAMENTACIÓN TEÓRICA:

Para los trámites ante el INFONAVIT, se consiguieron todos los formatos en la

página siguiente:

www.infonavit.org.mx

Para la realización correcta de diseños arquitectónicos, nos basamos en:

o El reglamento de construcción del estado de colima

Y de esta manera las diversas actividades se ven fundamentadas en estas

6

PROCEDIMIENTO Y DESCRIPCION DE LAS ACTIVIDADES REALIZADAS

TRAMITES OFICIALES, RECOPILACION DE DATOS:

Se hicieron 4 expedientes para una solicitud de crédito INFONAVIT. De los

cuales se les pidió a los clientes los datos que se debe proporcionar y la

documentación que les hacía falta traer. Esta documentación forma el expediente

para el ejercicio de crédito en línea IV ampliación, reparación o mejora de vivienda

la cuales comprende documentos como:

-Carta de inicio de trámite

-Solicitud de crédito (el formato se obtiene en la página del INFONAVIT)

-Acta de nacimiento del trabajador

-Identificación oficial vigente del trabajador

-Copia del acta de matrimonio (en su caso)

-Copia del acta de nacimiento del conyugue (en su caso)

-Identificación oficial vigente del conyugue (en su caso)

-Ultimo estado de cuenta de la AFORE

-Carta de curso para la obtención del crédito en el CONALEP

(Todo esto se le pide al cliente de traerlo)

-Carta patronal

-Avalúo inmobiliario

(Se manda hacer el avalúo)

-contrato de obra

-Cedula de presentación y ficha técnica

-Proyecto ejecutivo

-Listado de ecotecnias

Así mismo se hace otro expediente con documentos requeridos por el notario:

-Acta de nacimiento del trabajador

7

-Original de la escritura pública del inmueble a nombre del trabajador

-Boleta de agua o constancia de no adeudo original

-Boleta de predial o constancia de no adeudo original

De toda esta documentación se hacen 3 juegos, dos para la inscripción de

crédito y uno como respaldo para la empresa.

De los 4 solo se completo correctamente 1, ya que por falta de documentación

los otros 3 no se han podido inscribir al crédito.

Aquí es donde se aprende que la creación del expediente es un poco tardada

ya que en ocasiones los clientes te traen por parte los documentos o traen unos

que no corresponden, o si no los tienen la tramitación de estos documentos

pueden hacer más largo el periodo de creación del expediente.

TRAMITES OFICIALES, INSCRIPCIÓN DE CRÉDITO:

El hacer el trámite de inscripción del cliente, que en este caso fue la señora

Alma Delia Plasencia Barajas, para la obtención de su crédito INFONAVIT, implica

una inversión de tiempo considerable ya que en las oficinas siempre hay mucha

gente y hay que esperar el turno para ser atendido en nuestros requerimientos.

La experiencia que se obtuvo fue por un problema al que nos enfrentamos,

cuando ya teníamos todos los documentos necesarios para la inscripción, el

crédito que podía solicitar el cliente, se le hizo un presupuesto para la ampliación

de su vivienda, pero al querer hacer la inscripción resulta que por el tipo de tramite

no podía obtener todo el monto estimado al que tenía derecho el cliente, así que

era necesario ajustar el presupuesto al monto que permitía el crédito INFONAVIT,

y se tuvo que hablar con el cliente para decirle que no se podría hacer todo lo que

8 Una vez aprobado la inscripción de crédito se llevó a la notaria para que

hicieran valida la inscripción y se pueda recibir el monto de la cantidad solicitada

por el cliente.

En el expediente de el señor José Luís Mora García, el INFONAVIT no permitió

que lo ingresáramos en 2 ocasiones debido a que hizo falta un documento que era

el estado de cuenta del derechohabiente donde se le depositará la cantidad del

crédito solicitado y por lo tanto no pasa, así que es necesario tener siempre toda la

documentación requerida para no estar repitiendo los tramites para el ingreso del

expediente.

DIBUJOS DE PLANOS ARQUITECTÓNICOS y PRESUPUESTOS

En mi estancia en el taller he dibujado los proyectos que el arquitecto Ramón

Aviña dibuja en boceto y nos los pasa para desarrollarlos digitalmente.

Hasta el momento se ha dibujado una planta arquitectónica de una casa de

campo para el cliente Patricia Laurel en la cual puse en prácticas lo aprendido en

la carrera e hice la propuesta de la distribución de las instalaciones sanitarias,

eléctrica e hidráulica.

Se dibujaron los detalles de una estructura para un espectacular del propietario

Enrique Jiménez.

Me tocó participar en la generación de dos presupuestos para los clientes que

están tramitando su crédito en el INFONAVIT, los cuales se hicieron los

generadores para poder cuantificar el volumen de la obra que se tenía y tomando

los precios previamente analizados en el taller para cada partida, se hizo el

presupuesto sujeto a correcciones por el propio Arquitecto Aviña.

9

1.30 2.50 4.40 4.00 1.80

2.40 1.60

1.23 2.78

1 2 3 4 5

A _{C D}

A B C

SALA

COCINA

RECAMARA P.S BAÑO

PLANTA ARQUITECTONICA

1 2 3 4 5

10

1.30 2.50 4.40 4.00 1.80

2.40 1.60

1.23 2.78

1 2 3 4 5

A _{C D}

A B C

SALA

COCINA RECAMARA

P.S

BAÑO

PLANTA DE INST. ELECTRICA

11

1.30 2.50 4.40 4.00 1.80

2.40 1.60

1.23 2.78

1 2 3 4 5

A _{C D}

A B C

SALA

COCINA

RECAMARA P.S BAÑO

PLANTA DE INST. HIDRAULICA

S.T B.T

Viene de Cisterna

1 2 3 4 5

12 1.30 2.50 4.40 4.00 1.80 2.40 1.60 1.23 2.78 1 2 3 4 5

A _{C D}

A B C

SALA

COCINA

RECAMARA P.S BAÑO

PLANTA DE INST. SANITARIA

13 Los detalles que se presentan a continuación son del diseño de un anuncio

espectacular y su estructura que hizo el arquitecto Ramón Aviña para el ingeniero

Jiménez, los cuales me tocó dibujarlos digitalmente.

1.90

8.10

1.58 1.50

TUBULAR OC

14

0.12

0.18 0.40 0.20

2.00 0.05

0.91 0.51 1.50

2.00

8 var de 1 2"

E= 1

4" @ 10cm

1 var de 5

8" @ 10cm

TUBULAR OC

14X81.3 (356X9.53 MM)

1 var de 5

8" @ 10cm

8 TORNILLOS DE ROSCA CORRIDA DE 3

4"

CARTABON 3 4"

ANUNCIO

.20

0.10

8 TORNILLOS DE ROSCA CORRIDA DE 3

4"

2.00

DETALLE DE UNION COLUMNA ANUNCIO

DETALLE DE UNION COLUMNA ANUNCIO

15 0.0254

0.050

CONCRETO EXPANSIVO NO METALICO

0.51 0.51

0.25

0.30

0.025

0.05

0.08

TORNILLO DE 3/4" PLACA METALICA

DADO

PLACA METALICA DE 51X51 cm x 1"

DADO

DETALLE DE BASE PARA COLUMNA

PLANTA BASE PARA COLUMNA

DETALLE DE PLACA METALICA PARA ATORNILLAR LA COLUMNA

cartabon 3 4"

0.51 0.51

0.22

0.22

0.22 0.22

16

VISITAS A OBRAS

Afortunadamente me toco visitar algunas obras que están en ejecución y son

diseños del arquitecto Ramón Aviña son la impermeabilización de una casa

habitación de una planta en la colonia “La Estancia” en el municipio de Colima,

que me dejo mucho aprendizaje, fue que el cliente le habló al arquitecto para

decirle que su casa tenia escurrimientos de agua por las paredes a causa de las

lluvias, y por la garantía que les da el arquitecto de que quede bien su trabajo

después de ser efectuado, se tuvo que ir a la casa de la propietaria Socorro

Acevedo e la colonia la Estancia a aplicar de nuevo la impermeabilización, y

cuando se llegó a la casa para aplicar el impermeabilizante, el arquitecto se dio

cuenta de que lo que había pedido para la terminación en la azotea no se había

hecho correctamente, faltaba hacer unas zabaletas para evitar ese tipo de

filtración y que el arquitecto le había encargado a su trabajador que las hiciera,

pero no se hizo correctamente, y como era un trabajador de confianza del

arquitecto, no supervisó la terminación y creyó en la palabra del trabajador.

Y la colocación de piso en una casa habitación en el municipio de Cuahutemoc,

participé con el arquitecto fue, en una casa que se estaban poniendo acabados y

en el municipio de Cuahutemoc para el propietario Miguel Ángel Macias, en donde

la junta que se hizo en el piso estaba desprendiendo y quedaba como si estuviera

porosa o incompleta, y el arquitecto explico que no se hizo una buena aplicación

en el junteo y por eso pasaba esto.

Las situaciones ya mencionadas en las cuales se han presentado problemáticas

que me han dejado experiencia en las cosas que pueden pasar en la ejecución de

los proyectos, aunque no son extremadamente graves se aprende de ellos.

Aquí lo que me deja de experiencia es que por más confianza que le tenga uno

a sus trabajadores siempre tenemos que supervisar que se hagan las cosas como

se están pidiendo y a la primera, para después no estar corrigiendo los errores

17

PROYECTO 1: AMPLIACIÓN DE CASA DE JOSÉ LUIS MORA GARCÍA, EN

LA CALLE PALMA RUVELINA # 166, COLONIA LAS PALMAS, COLIMA,

COLIMA.

Siguiendo con los trámites del crédito INFONAVIT que se habían solicitado,

recordando que se había tenido un problema a la hora de la inscripción con el

expediente del crédito para el señor José Luís Mora García, ya que no se había

entregado el estado de cuenta del cliente y era necesario para poder hacer los

depósitos del crédito solicitado. Al final de cuentas se dio el documento correcto

faltante y se aprobó la solicitud, para ser mandado a notaria. Ya en la notaría

después de 2 semanas se aprobó completa la solicitud. Y con esto se le solicitó al

cliente de que fueran a firmar los papeles faltantes para que se hiciera el depósito

de la primera parte del crédito y así poder empezar la obra.

Después de que se depositó el dinero se empezó

hacer la obra, donde se hizo una ampliación en la

parte posterior de la casa en planta alta y baja y

donde se comenzó con la excavación de la

cimentación de zapatas de concreto armado

corridas.

Para esto se quitaron los adoquines que había en

el patio posterior, después vino el trazo de la

cimentación, y ya hecho se procedió a la excavación

a mano, con picos y palas para crear la cepa. Una

vez creada la cepa (ver imagen 1), se procedió a

poner el armado de la zapata corrida, se puso un emparrillado de varillas de ½” y después una ARMEX de manera horizontal que le

daba forma a la zapata y que también serviría para anclar los castillos que se

colocaron también de ARMEX 15-20-4 y para colocarlos, se rompe el ultimo

estribo del castillo, se le hacen unos ganchos a las cuatro varillas y después se

coloca en el lugar donde le correspondes y se atora con el armado de la zapata, Imagen 1, Apertura de cepa para la

18 ya colocado, se utiliza alambre recocido para hacer los amarres y quede bien fijo

para que no se caiga y a la hora de colar quede dentro de la zapata.

Ya teniendo bien el armado de la zapata se procede a crear la mezcla del

concreto para echarlo y que quede lista la zapata.

Se prosiguió y se hicieron las dalas

de desplantes con ARMEX 15-20-4 y

después de eso se ranuraron con

marro y cincel unos muros en donde

se debían colocar nuevos castillos.

(Ver imagen 2 y 6)

Ya hechas las ranuras se anclaron

los castillos, (ver imagen 4), y se coló

la dala de desplante con concreto y

después, teniendo todo esto se

prosiguió a rellenar los pozos de la

Imagen 2, muestra el armado de la zapata corrida de concreto armado con varillas de ½”

Imagen 3, muestra la plantilla de la zapata, colada.

Imagen 4, se muestra las dalas de desplante terminadas

19 cimentación, dejando libre la dala de desplante que servirá para dar el nivel del

cuarto con respecto al patio. (ver imagen 5)

Después de esto se empezó a pasar nivel,

que lo hicieron con manguera y agua

marcándolo con hilo de nivel para que el

muro conserve paralelismo con la dala de

desplante en el proceso de levantar los

muros que serían de tabicón.

Al hacer los muros se tuvo la

precaución de que cada hilera de tabique

que se pegaba con mortero, quedara

traslapada o desfasada de la hilera de tabique anterior y siguiendo el nivel para

que no quedara ladeado el muro en algún punto, por haber puesto un poco mas

de junta en algunos lados.

Ya teniendo los muros completos,

dejando los vanos debidos de puertas y

ventanas, se prosiguió a colar los

castillos, previamente cimbrados, (ver

imagen 6), teniendo en cuenta que los muros se le dejaron unas “cejas o endentado” para que entrara el

concreto a la hora del vaciado y tuviese

mas agarre el muro con los castillos.

La cimbra son unos tablones más amplios que el ancho del castillo y se

amarran con un alambre recocido para que quede una especie de cajón para allí

verter el concreto picándolo con una varilla (ya que no se contaba con un vibrador)

los tramos que se están vaciando para que no queden burbujas de aire, o que

entre la grava quedaran espacios vacios sin concreto. (ver imagen 7)

Imagen 5, relleno de plataformas.

Imagen 6, Muro de tabicón, con dala de

20 Teniendo todos los muros completos se

colocaron los ARMEX 15-20-4 para crear la

dala de cerramiento, teniendo bien

colocado el ARMEX dándole los debidos

amarres, donde se tuvo que cortar ya que

había castillos y se anclaron juntos.

Teniendo puestos los ARMEX se

colocaron las cimbras que se amarraban

con alambre recocido apoyados en los

muros existentes o con algunos puntales para fijarlos bien, para después colar las

dalas con concreto y haciendo el mismo proceso que con los castillos, se picaba

con una varilla la parte en la que

se iba echando la revoltura para

que no fueran a quedar huecos, o

que entre la grava quedaran

espacios vacios sin concreto.

Ya teniendo todas las dalas de

cerramiento se hicieron las hiladas

con tabicón para alcanzar el nivel

de entrepiso al paño inferior de la

losa, ósea el lecho bajo de la losa,

para después poder empezar a

poner las viguetas que

descansarían en los muros y que son parte del entrepiso, el sistema que se utilizó

para esta losa fue el de vigueta y bovedilla, la cual consiste en viguetas de

concreto prefabricadas, que lleva una viga de concreto y le queda libre un

triangulo formado por varillas de acero, el cual al colar la capa de compresión se

ancla y queda todo como un cuerpo monolítico (ver imagen 8).

Además entre vigueta y vigueta los espacios vacios que quedan son cubiertos con

casetones de polietileno y para que la capa de compresión tenga una mejor Imagen 7, muestra la cimbra en las dalas de

cerramientos.

Imagen 8, Sistema vigueta y bovedilla, sostenidas con

21 estabilidad para el evento de dilataciones y contracciones por la temperatura, se

refuerza con una malla electrosoldada 6-6x10-10.

Después de colocar las viguetas, se colocan una serie de puntales y madrinas,

que hacen la cimbra, y esta se utiliza como soporte de los casetones y de las

viguetas para que en el colado de la losa de entrepiso no se hundan los casetones

y pueda haber un derrame del concreto. Ya después de haber puesto la cimbra se

colocan los casetones y al final se pone la malla electrosoldada y después se

coloca las cajas cuadradas y la tubería para la instalación eléctrica y queda todo

listo para colar (ver imágenes 9 y 10).

Se contrataron una cuadrilla de

coladores parque hicieran este

proceso. Se empezó a colar por

tableros, y todo el vaciado se llevo a

cabo por medio de cubetas (ver

imagen 11).

Terminado el colado se espero a

que fraguara y ya teniendo completa

Imagen 9, Sistema vigueta y bovedilla, con tendido de

tubería para instalación eléctrica y la colocación de la malla electrosoldada.

Imagen 10, Detalle de salida de instalación eléctrica protegida para antes del colado.

22 la losa de entrepiso, se prosiguió a poner el pretil de

30 cm de altura con una hilada de block y con esto

hecho se hicieron las sabaletas para que no haya

filtraciones de agua en la losa donde se hizo la unión

del muro ya existente con la losa nueva que se puso

(ver imagen 12). Teniendo el cuidado de dejar libres

los bajante para el agua pluvial.

Teniendo ya el colado de la losa, el siguiente paso

que fue hacer las ranuraciones en los muros para

tener la guía

para colocar las tuberías de la instalación

eléctrica y para la instalación sanitaria e

hidráulica. La instalación eléctrica se puso

en el baño, el cuarto y la terraza, mientras

que la hidráulica y la sanitaria en el baño.

Para la instalación eléctrica se utilizaron

tubería de poliducto naranja o conduit flexible, de ½” de diámetro.

Se hizo una cepa para colocar la instalación sanitaria (ver imagen 14) con un

tubo de 4” de PVC con la pendiente adecuada hacia la

descarga municipal, pero el detalle que se llevo aquí es

que se tuvo que seguir la instalación sanitaria existente

para no mover toda la instalación y así aumentara el

precio, por lo tanto la red sanitaria pasa por el medio de

la habitación (ver imagen 15 y 16).

Una vez colocadas las tuberías de la instalación

sanitaria, se rellenaron las cepas con tierra de las

misma que se saco al escarbar la cepa, quedando

oculta ya la instalación. Imagen 12, Sabaleta y pretil.

Imagen 13, detalle de bajante pluvial.

Imagen 14, Cepa de tubería de

23

Las tuberías que se colocaron en los muros se taparon cuando se hizo el

proceso del enjarrado (ver imagen 17), ya hecho el enjarre de los muros, se hizo el

aplanado cemento-cal- arena proporción 1-2-12, que es el que le dará el

terminado a los muros teniendo el cuidado de dejar libres las salidas eléctricas

para contactos y apagadores.

Imagen 15, Cepa de tubería de descarga

hacia red municipal.

Imagen 16, Cepa de tubería de descarga hacia red municipal.

Imagen 17, Muros del baño, enjarrados. Imagen 18, Aplicación de agua al muro

24 Todo lo anterior descrito hasta la

parte en que se cuela la losa de

entrepiso, forma parte del 70% del

avance de la obra y esto se le hizo un

reporte de avance y se entrega al

supervisor de la obra para poder

gestionar la siguiente parte del crédito

obtenido en el INFONAVIT

PROYECTO 2: AMPLIACIÓN DE CASA HABITACIÓN EN PLANTA BAJA Y

ALTA, DE LA CASA DE ALMA DELIA PLASENCIA BARAJAS, EN LA CALLE

RIO USUMACINTA # 70, COLONIA VILLAS DEL RIO, VILLA DE ÁLVAREZ,

COLIMA

Después de ingresar el expediente a la notaría, se tuvo una llamada de este

departamento, diciéndonos que no podía seguir el crédito porque uno de los

datos de referencia no existía, así que fuimos con el cliente a explicarle lo que nos

habían dicho para ver si estaba mal algún dato o el mismo número, ya que le

explicamos al cliente, que habló por teléfono a un número que nos pasaron para

comunicarnos directo a la Cd de México y poder solucionar el problema, y ya nos

explicaron que había hablado a la referencia marcada y no contestaban, a lo cual

el cliente les contesto que si había gente en esa casa y la referencia estaba bien y

con eso se solucionó el problema, 3 días después ya estaba listo el expediente

para que los solicitantes fueran a firmar los papeles correspondientes y se pudiera

otorgar la primera parte del crédito.

Con este crédito se hizo una ampliación a la casa, donde, en la parte frontal se

extendió la losa de la cochera, se hizo un recibidor y en planta alta se hicieron

nuevas recamaras, y también se hizo una nueva fachada.

Imagen 19, Rectificación de aplanado en

25 Al inicio de la obra se empezaron hacer las

excavaciones para la cimentación que sería un

tramo de zapata corrida de concreto y una

zapata aislada (ver imagen 20), ya que se

utilizarían unas columnas y muros existentes de

donde se apoyarían para crear la estructura del

entrepiso.

Una vez hechas las cepas se siguió con el

armado de la cimentación y se anclaron los castillos que

hacían falta en planta baja, los cuales fueron hechos de

ARMEX 15-20-4. Después se prosiguió al levantamiento de

muros que se hicieron de tabicón para que quedara de un

espesor de 15 cm

Con los castillos ya existentes se prolongaron haciendo

una traslape con los nuevos que se hicieron de ARMEX y

se reforzaron con 4 varillas de 3/8” (ver imagen 21). Ya

reforzados los castillos se cimbraron y se colaron junto

con las zapatas y la dala de desplante. (ver imagen 23).

Imagen 20, Cepas para la cimentación.

Imagen 21, Castillos de

armex colocados en las zapatas y reforzados con var. De 3/8”

Imagen 22, Muros de tabicón planta baja Imagen 23, Colocación de cimbra

26 Teniendo todo lo anterior se comenzó a armar la trabe principal donde se

apoyarían las viguetas del sistema constructivo para la losa de entrepiso, que es

vigueta y bovedilla. Se crearon con ARMEX las dalas de cerramiento y se

cimbraron y se colaron (ver imagen 24).

Ya teniendo todos los apoyos listos se colocaron las viguetas prefabricadas y

los casetones para que se pudiera hacer la losa de entrepiso (ver imagen 25),

después se colocaron puntales y fajillas para tapar algunos huecos que quedaron

y no se tirara la mezcla (ver imagen 26).

Imagen 24, dalas de cerramiento y trabes coladas sin

descimbrar.

Imagen 25, Colocación del sistema vigueta y

bovedilla para la elaboración del entrepiso.

Imagen 26, Colocación de puntales para el

27 Teniendo preparado todo esto, se

le hicieron orificios sin perforar por

completo al casetón para colocar las

cajas cuadradas de la instalación

eléctrica y después la trama con la

tubería conduit naranja (ver imagen

27), listo lo anterior, se procedió al

colado de la losa de entrepiso.

Ya colado el entrepiso se

dejaron los castillos prolongados sin

colar, que se necesitan para los muros de la segunda planta.

Para levantar los muros, se hicieron los niveles con hilo amarrado a los castillos

y tensado para que no se moviera, se colocaron uno en la parte donde arranca la

primera hila de tabicones, y un segundo a una altura de 1.30m del nivel de la losa

de entrepiso.

Teniendo ya los niveles se procedió a la pega de

hiladas de tabicón con mortero las cuales se ponían

traslapadas una hilera de la inmediata inferior. Así se

hicieron todos los muros tratando que todos

quedaran muy bien nivelados y que la estructura del

muro fuera sólida al estar traslapados los tabicones

(ver imagen 28). Ya teniendo los muros se cimbraron

los castillos para después colarlos, teniendo bien fijas

las cimbras se echó el colado.

Imagen 27, Tendido de tubería eléctrica antes del

colado de la losa de entrepiso.

28 Terminados los muros a la altura indicada,

se colocó la cimbra para las dalas de

cerramiento, y se armó un cajón con cimbra

de madera, el cuál, le dará forma a la trabe

que tiene una dimensión de 15 x 20 cm., se

colocó el ARMEX 15-20-4 y se reforzó con varillas de ½” para hacer la trabe de concreto

(ver figura 29).

Después de tener el armado se colocó el

cajón y se ajusto bien con alambres recocidos para que no se fuera abrir el cajón y

con puntales para la hora de colar no se fuera a vencer por el peso del concreto.

Ya teniendo las cimbras para las dalas se procedió a colar todas las dalas de

cerramiento. Ya después de fraguadas las dalas, se levantaron hiladas de tabicón

para alcanzar el nivel de la altura al plafón de la loza de azotea y ya hechas se

coloco la cimbra para poder colar los castillos que hacen unión con esta parte del

muro que va después de la dala de cerramiento.

Después de esto se comenzó a poner las viguetas, ya que como la losa de

entre piso, la de azotea seria del mismo sistema que es vigueta y bovedilla. Se

colocaron las viguetas apoyadas en los muros en el

sentido mas corto de los tableros de la losa.

Imagen 29, Colocación de cimbra para colar

dalas perimetrales.

Imagen 30, Colocación de cimbra para colado

de trabe principal

29 Después se colocaron los casetones y ya puestos estos se colocaron las

madrinas y los puntales que ayudan como cimbra y para que los casetones se

apoyen al momento del colado. (ver imagen 32 y 33).

Teniendo colocado el sistema, se puso la malla elector soldada 6-6x10-10 y se

hicieron los huecos en el casetón para colocar las cajas cuadradas y el ramaleo

con tubería conduit naranja para la instalación eléctrica. Teniendo todo listo se

hizo el colado de una capa con espesor aproximado de 5 cm.

Después de que se coló la losa de azotea, se

prosiguió a hacer la colocación del ramaleo para la

instalación eléctrica con tubería conduit flexible de un diámetro de ½”, en los muros de la segunda planta.

Teniendo ya colocadas las salidas eléctricas de

contactos apagadores y luminarias, se comenzó la

etapa de enjarre en los muros y plafones (ver imagen

33). Para poder enjarrar los plafones, ya que por el

sistema que tiene “unicel”, la adherencia entre el

casetón y el cemento es muy vana así que se cae y

no permite la correcta ejecución del proceso. Para

remediar esto se utilizó una tela porosa que se usa para impermeabilizar, esta tela

Imagen 32, Sistema de vigueta y bovedilla,

losa de azotea.

Imagen 33, Colocación de puntales para colar losa de azotea.

Imagen 33, Enjarrado de muros de

30 se untaba pegamento blanco en todo el

plafón para ya después de seca poder

echar el enjarre y la adherencia fuera la

suficiente para que el trabajo quedara

bien hecho ( ver imagen 34).

Hasta este punto se puso como el avance

del 50% de la obra para tramitar el

siguiente pago del crédito INFONAVIT

para poder seguir con la obra.

PROYECTO 3: CONSTRUCCIÓN DE UNA CASA DE CAMPO PARA LA

SEÑORA ISABEL GUERRERO GARCÍA, EN LA LOCALIDAD DE QUESERÍA

EN EL MUNICIPIO DE CUAUHTÉMOC

En el tiempo en que estuve ejerciendo la residencia profesional, para saber más

sobre los procedimientos constructivos que se implementan durante la

construcción, cada sábado hemos estado yendo a una cabaña que está

construyendo el arquitecto Ramón Aviña Iglesias. La cabaña cuenta con una

cocina, sala, recamara principal, recamara en mezanine, 1 baño completo, terraza

y un lago artificial. En esta cabaña se está utilizando un método constructivo

donde, se utilizan materiales de la región para dar ligereza a la estructura, así

como cimbra y al mismo tiempo utilizarlos como decoración.

Imagen 34, Colocación de tela porosa previo al

31

B

C

D

F

G A

1 2 4 5 6

1 2 3 4 5 6

B

C

D

F

G A

E

H H

COCINA _SALA

BAÑO

RECAMARA TERRAZA

LAGO

LAGO

32

La primera vez que fui a ésta obra, ya estaba comenzada, el avance que se

tenía hasta ese momento, era la cimentación, muros sin enjarrar y castillos sin

colar. La cimentación que se hizo es de mampostería, de piedra bola, con

dimensiones de 90cm de ancho x 120 cm de altura por el desnivel que tiene el

terreno, después se colocó la dala de desplante de15-20-4 de ARMEX para poder

desplantar los muros.

Lo interesante aquí es que los muros son de madera de palma (cáscara de la

palma, ver imagen 36), se puede decir que es el desperdicio que hay cuando se

hacen vigas con el corazón del tronco de la palma, y esos pedazos restantes son

los que el arquitecto está aprovechando para hacer los muros de la cabaña que

está construyendo.

Las cáscaras de la palma miden aproximadamente entre 5 y 6 cm de espesor y

una sección de 15 cm de base por 3m de altura. Al hacer el muro, se colocan dos

cáscaras de palma encontradas por la parte curva, dejando las caras planas hacia

fuera, y así el muro queda plano en sus dos caras.

Imagen 34, Colocación de tela porosa previo al

enjarre del plafón.

33 Para que las cáscaras queden firmes y no se caigan ni se muevan, se colocan

dentro de la dala de desplante antes de que se cuele y así después de estar

colada y que fragüe bien el concreto, quedan perfectamente fijas y como un

cuerpo sólido.

Además de estar fijadas en la dala de

desplante, las cáscaras de las palmas

se entre lazan con alambre recocido,

primeramente, las que están

encontradas con las caras curvas y

después con todos los pares para que

no se muevan por la parte superior, y

que éstas se fijen mejor verticalmente.

Se coloca la mitad de la cáscara de

palma dentro del castillo que está armado con ARMEX de 15-15-4 que limita lo

largo del muro y también se cuela junto con la cáscara para que estén trabajando

monolíticamente. Cuando se van a enjarrar los muros con este tipo de sistema se pone “malla

pollera” (ver imagen 36), ésta va clavada para

poder echar la mezcla y tenga un mejor agarre y

además, se utiliza menos material, esto es para los

muros que no funcionan como estructura,

soportando cargas, para las que si soportan

cargas considerables se utilizo malla electro

soldada 6x6, 10x10, (ver imagen 37), y de igual

manera se enjarrar y donde termina el muro

verticalmente en el primer nivel, antes de poner la

dala de cerramiento, para evitar que al colar la

dala de cerramiento todo el material se vaya entre

los huecos que quedaron en el muro por no haber uniformidad de las cáscaras de

palma ya que, recordemos que la parte donde se unen las caras de la madera son

Imagen 36, Muro con malla pollera. Cascara de

palma anclada al castillo.

Imagen 37, Muro con malla

34 curvas, se colocan pedazos de poliestireno

tapando los orificios que mas se pueda para

poder colar.

Además de estar en la obra viendo como

hacían las cosas, era importante para mi saber

cómo hacerlas no solo por estar viendo el

proceso si no hacerlo yo mismo para poder, y

así, si hay alguna complicación tener más

amplia la expectativa para poder darle una

solución.

Al hacer la cimbra para los techos que al

mismo tiempo quedaran como ornato en el

plafón, se necesitó traer bambú, (ver imagen 38), ya que con este material es con

el que se harán las cimbras de las cubiertas.

Las varas de bambú después de ir a cortarlas, se esperó a que se secaran al

sol y después se les dio un tratamiento con un químico llamado pentaclorofenol y

disel para matar a todas las termitas y animales que pudieran apolillar la madera o

descomponerla, dándoles, con la mezcla de estos dos químicos una capa de la

solución aplicada con brocha, todo esto teniendo las precauciones de usar

guantes para que no nos fuera caer en la piel el liquido y ocasionar alguna

irritación, y después de la aplicación se dejan secar al sol. Una vez teniendo los

bambúes tratados y secos, se procedió a hacer cortes aproximados de 5cm de

ancho en sentido longitudinal, ya que éstas se utilizarían para la cimbra del

entrepiso.

Para la construcción de la recamara principal que mide 5.14m x 4.64m se

necesito poner una trabe que media 20cm x 25cm en la mitad del tramo largo, que

serviría como apoyo para los largueros que se pondrían para sostener el

entrepiso. Al colocar la viga, ya que no sería de concreto, se necesito poner unos

apoyos que estaban anclados a los castillos que pasaban por ese eje.

35 El apoyo era de concreto y estaba

armado con ARMEX y donde descaza la

trabe, salía del paño del muro 25 cm. y

50 cm., teniendo este apoyo una

inclinación que arrancaba del paño del

muro (ver imagen 39).

Para la colocación de la trabe, ya que

no se contaba con poleas ni maquinas,

se tuvo que cargar y llevar al lugar, entre

5 trabajadores la cargaron y la llevaron hasta la recamara principal, previamente

se colocaron andamios con tablones para

poder subir la trabe hasta la altura

indicada de 2.50 m. (ver imagen 40), ya

colocada se necesitó nivelarla, y para

esto sacaron el nivel de referencia los

trabajadores y se utilizaron puntales para

subir o bajar la trabe para que quedara a

nivel, ya nivelada, se le colocaron piedras

para mantenerla, y después de esto se

hizo un recubrimiento y se rellenaron los

huecos que había con concreto y así,

quedara ya completamente fija (ver imagen

41).

Después de que se colocó la trabe, se

necesitaba colocar la estructura que

sostendría el entrepiso así que, se necesitó

poner las dalas de cerramiento que estaban

armadas con ARMEX, y ya que se tenía la

prolongación de los castillos para la segunda

Imagen 39, Apoyo para asentar la trabe principal

de madera.

Imagen 40, Colocación de trabe de madera.

36 planta, en donde había intersección se trozaba una parte de la dala para poder

colarla con los castillos se formara un cuerpo monolítico.

Al haber trozado parte de la dala para

poder anclarla con el castillo se le pierde la

estabilidad y al no estar bien amarrada puede

generar una fractura o falla en un sismo, así

que se decidió en cada intersección de castillo y dala, poner un “bastón” de refuerzo

con una varilla de 3/8”. Para hacer este

“bastón”, (ver imagen 42), se colocó el extremo que quedaría como gancho dentro

del tubo del andamio y se aplicaba fuerza hacia abajo para lograr hacer el gancho,

que se hacia el mismo procedimiento en cada extremo de la varilla.

Teniendo los ganchos se procedió a

ponerlos en las intersecciones entre castillos y

dalas y para evitar que estuviese suelto se hicieron “amarres” con alambre recocido, que

se hacían con tramos aproximados de 30 cm,

se doblaban por mitad y se pasaba por la dala

y el bastón para que quedaran sujetos y se le

daba vueltas al alambre para que quedara

apretado (ver imagen 43).

Para la estructura del entrepiso de a recamara principal se necesitan hacer

unos largueros que irán apoyados en los muros y descansando al centro con la

trabe que se puso. Estos largueros tenían una dimensión de 15cm de ancho por

20 cm de alto y su longitud era de 2.80 m.

Imagen 42, Colocación de batón.

37 Para poder alcanzar el claro más largo, por donde

irían atravesados los largueros, se necesito hacer

traslapes (ver imagen 44) en las los largueros ya que

eran de 3 metros de largo y no se podían poner

completos de extremo a extremo.

El traslape se hacía a las 25 cm y los largueros se

ponían en la armadura de la dala de cerramiento para

al momento de colar las dalas, quedaran ahogadas

en el concreto y trabajaran como un mismo cuerpo,

teniendo una separación entre largueros de 60 cm. a

ejes (ver imagen 45).

Ya que se te obtuvo la estructura en donde se

apoyará la losa de entrepiso (ver imagen 45) se

necesitaba poner la cimbra para poder colar la losa

de entrepiso y para esto se utilizo el bambú que ya se

había cortado anterior mente.

El bambú ya tratado se hizo en secciones de 5

centímetros de ancho y 80 cm. de largo, la cuales se

colocaron sobre los largueros teniendo un ángulo de 20 grados para darle

movimiento y que en el plafón se viera como

decoración las cuales para fijarlas se clavaban a

cada larguero procurando que quedaran al centro del mismo (ver imagen 46).

Imagen 44, Creación de traslape

en las viguetas.

Imagen 44, Creación de traslape en las viguetas.

Imagen 45, Estructura de entre piso con largueros y trabe principal de madera

Imagen 46, Colocación de cimbra

38 Esta cubierta de entrepiso solo abarco

la recamara principal y el baño completo,

ya que en la sala y la cocina irá a doble

altura.

Después de haber puesto la cimbra

para la cubierta, se colocó la malla electro

soldada 6-6 x10-10 que funcionaría como

la estructura de la losa de entre piso (ver

imagen 48). Ya puesta la malla se empezó a colocar la cimbra para colar las dalas

de cerramiento junto con la losa para que fuera un cuerpo monolítico.

Después de esto, se marcó con un

alambre, amarrado por el rededor de una de

las cimbras de bambú, dónde iría la salida

para la luminaria, ya teniendo marcadas los

sitios donde irían las salidas, se colocaron las

cajas cuadradas y se fijaron bien a la cimbra

para que no se fueran a mover al momento

del colado y después se pone el tendido de

tubería conduit naranja por donde pasaran

los cables de la instalación eléctrica ( ver imagen 49) y

por último se apuntalaron las trabes que sostendrían la

losa de entrepiso para que al momento de colar no

hubiese deformaciones por el peso agregado.

Antes de empezar a colar, primero se saco el nivel

para marcar hasta donde debería estar el espesor de la

losa, que sería de 5cm. Para sacar el nivel se colocaron

clavos a los extremos de los muros, y se midió hasta

donde se debería llegar el nivel y con el hilo para nivel

se amarró y se cruzó la losa para tener la primera guía

Imagen 47, Colocación de cimbra, vista superior

Imagen 48, Colocación de malla

electrosoldada.

Imagen 49, Colocación de

39 para colar, para tener asegurado que no se

mueva el nivel, se tensa y se empieza a tocar

como si fuera cuerda de guitarra para

asegurarse que esté completamente tenso,

cuando saca sonido, es cuando indica que

está correctamente tensado.

Ya teniendo todo listo para colar, que es la

cimbra para las dalas de cerramiento o cadena, la cimbra para la losa y la primera

guía para el nivel, se empezó a colar sobre el hilo que da el nivel, para crear la

línea guía que se hace cada 2 metros. Teniendo el primer cuadro para colar, se

empezó a echar la mezcla iniciando así la etapa de colado. Como no se pudo

llevar una revolvedora para hacer la mezcla, se tuvo que hacer con palas, para

empezar se echaron los botes de área, de grava y cemento (ver imagen 51 y 52).

Ya teniendo los materiales mezclados, se hizo el cráter para poder agregar el

agua, este se hacía con las palas empezando a sacar el material por el centro del

montículo hacia afuera, sin llegar a quitar todo el material del centro, solo haciendo

una hendidura al montículo. Ya teniendo el cráter se procedió a verter el agua en

el éste, y se dejó reposar un par de minutos para que los materiales absorbieran el

agua un poco, para después comenzar con la revoltura.

La revoltura se hace a la inversa de cómo se forma el cráter, primero se tapa

completo el cráter y después se empieza hacer otro montículo que empieza a Imagen 50, Detalle de nivelación con hilo.

Imagen 51, Revoltura para concreto,

cemento-arena-grava.

40 formar ya la mezcla, así se hace todo el proceso de mezclado para que esté lista la mezcla, que debe tener una consistencia “chiclosa” (el revestimiento) para que

al momento de colar sea más fácil su manejabilidad y el fraguado sea más rápido.

Teniendo la mezcla se procedió a hacer el colado, este se realizo por medio de

cubetas. Primero se empezó a echar la mezcla en las “guías” para marcar los

cuadros de donde se tomaría el nivel, mientras el albañil nivelaba la guía tomando

como referencia el hilo que se había colocado antes (ver imagen 53).

Ya teniendo la guía hecha, se procedió a llenar

el cuadro y al momento de estar colando la losa de

entrepiso, se colaba también las cadenas o dalas

de cerramiento, y mientras unos traían los botes

con la mezcla, un albañil se dedicaba a dar el nivel

a la losa con la “cuchara”.

Cuando se vertía la mezcla en la dala de

cerramiento, para evitar que quedara con huecos,

con una varilla se picaba toda la parte que ya tenía

la mezcla, para así, si tenía algún hueco, con el

movimiento de la varilla hacía que se acomodara.

Así se hizo todo el proceso del colado de la losa de

entrepiso, primero se hacía la guía y después se

rellenaban los cuadros para tener un mismo nivel y

fuera más fácil hacerlo (ver imagen 54).

Ya que estuvo terminada la losa de entrepiso

(ver imagen 55), se procedió a levantar los muros

de la segunda planta. En esta fase, la cubierta de

azotea está hecha por dos bóvedas de cañón que

se interceptan en un punto.

Imagen 53, Guías para el colado de

la losa de entrepiso.

Imagen 54, Colado de losa de

entrepiso.

Imagen 55, Losa de entrepiso

41 La primera bóveda está en la segunda recamara que forma el mesanine y lo

destacable de esta es que esta inclinada, en su punto mas alto mide 3.50 m y en

el más bajo 1.65 m., la segunda bóveda es horizontal y perpendicular a la anterior,

esta está situada sobre la sala y la cocina donde se forma la doble altura. En la

parte donde se interceptan las dos bóvedas es sobre el espacio de la sala.

La siguiente fase fue el levantamiento

de muros de la segunda planta y los

muros del espacio en doble altura. Para la

segunda planta se dejó en los muros, la

forma con la inclinación que llevaría la

cubierta.

Para el levantamiento de muros se hizo

el mismo procedimiento que en la planta

baja, solo que aquí a la hora de colar la

dala de cerramiento del primer nivel, se anclaron mallas electro soldadas

6-6x10-10 para que estuviesen fijas a la dala y en el momento de colocar el muros tuviese

de donde amarrarse para que quedara bien sujeto y estable (ver imagen 56).

Los muros están hechos también de la “cascara de palma” amarrados entre sí

con alambre recocido y sujetados a la

malla electro soldada además de que se

ahogaron a los castillos para que

estuvieran fijados mejor. Después de que

se colaron los castillos, se empezó hacer

el recubrimiento de los muros echando el

enjarre de cemento- arena proporción

1-12 (ver imagen 57).

Imagen 56, Muros, segunda planta.

42

Ya teniendo los muros enjarrados y los castillo

colados se procedió a colocar el armado de las

dalas de cerramiento solo que aquí había una

diferencia a las del entrepiso, estas dalas estaban en forma de “L” formando la misma en la parte

inferior y mostrándose hacia el interior de la cabaña,

esto era para crear un soporte en de la bóveda de

cañón y al mismo tiempo para sostener los

esfuerzos de empuje que crearía el arco (ver imagen

60). Estas dalas se colocaron de la misma manera

en toda la periferia de la cabaña y fue armada con

ARMEX 15-20-4.

Para el colado de las dalas se hicieron en dos partes, primero se colaba la “base” que era la parte

más larga y de manera horizontal y ya que había

fraguado un poco, se colaba la segunda parte que cerraba la “L” en forma vertical, también haciendo el

procedimiento de estar picando la dalas a la hora del

vaciado del concreto para evitar que quedaran

burbujas o huecos que pueden causar fayas en un

futuro (ver imagen 61). Esta viga serviría para

Imagen 58, Muros enjarrados, planta alta. Imagen 59, Muros enjarrados, espacio doble

altura.

Imagen 60, Colocación de armado

y cimbrado de la viga “L”.

43 soportar el empuje de las bóvedas.

Teniendo ya la dala perimetral, se empezó a

colocar los andamios para hacer la estructura que

serviría como apoyo para poder comenzar la

construcción de la bóveda. Se empezó por poner las

guías de bambú de aproximadamente 7 cm de ancho

en donde se cruzan las dos bóvedas, formando una

cruz.

Para conseguir las varas de bambú que miden

aproximadamente 15 metros de largo, tuvimos que ir

a cortarlas a un rancho por el municipio de

Comala, en la zona de Nogueras, ahí se elegían

los más altos, los más rectos y que tuvieran una

dimensión en el diámetro de la base

aproximadamente de 20 cm. (ver imagen 62).

Estas guías fueron fijadas en sus extremos

amarradas con alambre recocido y ancladas a la

dala perimetral, para reforzarlas se pusieron

dobles varas de bambú. Con los andamios

ayudados con puntales, se colocaron tres ejes

de madera en los cuales, servirían para darle la

forma curva a las varas del bambú y que todas

tuvieran la misma altura. La principal se colocó

en medio y es la más alta, y a los costados se

colocaron las restantes, una por cada lado, que

tenían una separación del muro de 1 m (ver

imagen 63 y 64).

Imagen 62, Bambú en su estado

silvestre.

Imagen 63, Guías para la elaboración de la cubierta en forma de bóveda de crucería

Imagen 64, Detalle de intersección de

44 La altura de esta bóveda varia, debido a

que esta inclinada, y se tiene en la parte

más alta de la misma una altura de 3.50 m

a partir del entrepiso y su parte más baja

es de 1.60 m partiendo de igual forma del

entrepiso. (ver imagen 67)

Teniendo ya lista las guías, se inicio por

la parte más alta de la bóveda, donde hay

una parte que es recta, así sería más fácil

tener cierta estabilidad con las varas. Cada vara que se iba poniendo se iba

clavando en la guía principal y en sus extremos, a la dala perimetral para que ya

no se moviera, y se ajustaban mas, amarrándolas con alambre recocido a los ejes

de madera para que así quedaran bien fijos.

Se empezaron hacer franjas de 2

metros para después colocar por

encima de las varas, una malla

electrosoldada 6-6x10-10 la cual se

amarraba con alambre recocido a las

varas de bambú que hacían la forma

de la cubierta y en los extremos se

coloco una varilla de media donde se

ajustaba el extremo de la malla

electrosoldada.

Imagen 65, Detalle 1, fijación de extremos de las

guías.

Imagen 66, Detalle 2, fijación de extremos de las

45

46 Ya que estaba bien fijada, se procedía a

echar una pequeña capa de 3 cm de espesor

de mortero cemento-arena 1-4 (ver imagen

68), para que se terminara de rigidizar la

cubierta, el trabajador se subía a la cubierta y

con una regla esparcía el mortero tratando de

que quedara el mismo espesor en toda la

cubierta. El trabajo era algo lento ya que se

tenía que estar sacando la medida de cada vara

para poder anclarlo, además de que se

necesitaba poner con cuidado la vara de bambú

para que no se fuera a romper y para poder

amarrarla con las guías (ver imagen 69).

Así se fue haciendo el proceso hasta llegar a

la parte que esta inclinada de la cubierta de la

segunda planta (ver imagen 67), teniendo que ir

ajustando los soportes de puntales y andamos para cada tramo.

Al momento de colar el siguiente tramo, se dejaba un cuadro de la malla

electroslodada puesta anteriormente y se traslapaban con la nueva que se ponía

(ver imagen 72).

Imagen 68, Primer tramo de la cubierta con

bóveda de cañón.

Imagen 69, Estructura que forma la bóveda

de cañón.

Imagen 70, Segundo tramo de la bóveda,

primer tramo reforzado con mortero-cemento-arena-1-4

Imagen 71, Rigidización del segundo tramo
