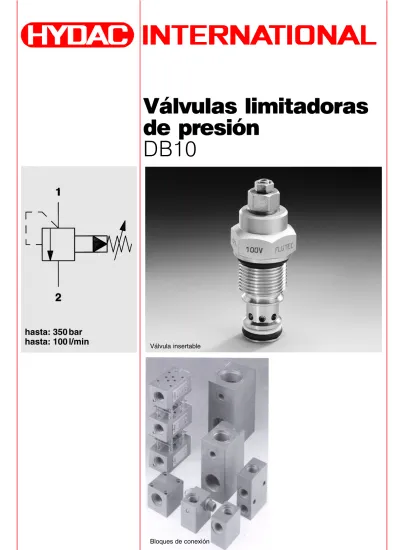

Válvulas limitadoras
de presión
DB10
hasta: 350 bar
hasta: 100 l/min
Válvula insertable1.
DESCRIPCION
1.1. GENERALIDADES
Las válvulas limitadoras de presión DB10120A son según DIN–ISO 1219 válvulas para instalaciones olehidráulicas para limitar la presión en la entrada abriendo la salida contra la fuerza de retroceso.
El DB10120A es una válvula limitadora de presión con pilotaje previo. De esta forma, un caudal alto en relación al tamaño se puede descargar con una característica de compensación de presión extraordinaria. Otras ventajas de esta válvula son:
– alojamiento estandarizado, con lo
cual es flexible y tiene múltiples aplicaciones
– gracias a la construcción
compacta, ocupación reducida de espacio en el bloque de
conexión, bloques de mando, etc. especialmente en espacios pequeños.
– histéresis muy pequeña y buena
estabilidad, por consiguiente pilotaje de presión exacto
– adecuación óptima de sistema
gracias a diversos niveles de presión
– montaje sencillo gracias a técnica
de válvula cartucho de fácil mantenimiento
– bloque de conexión diferente
disponible para entubado
– Funcionamiento seguro por filtro
integrado de suciedad
– gracias a la protección de
superficie de serie es muy apropiado para aplicación móvil.
A Dispositivo de ajuste de presión
B Cuerpo de válvula
C Resorte de presión
D Cono de pilotaje previo
E Asiento de válvula
F Resorte de retroceso
G Pistón principal
H Filtro de suciedad
1.2. FUNCIONAMIENTO
Las válvulas limitadoras de presión HYDAC DB10120A son válvulas de corredera pilotadas previamente por válvula de asiento cónico para instalaciones hidráulicas.
El nivel principal se compone principalmente del pistón principal templado y rectificado y del cuerpo de válvula. El pistón principal está en el cuerpo de válvula y es empujado por el resorte de retroceso hacia abajo. El nivel de pilotaje previo se compone del asiento de válvula integrado en el cuerpo de válvula, de un cono de pilotaje previo templado y rectificado y del dispositivo para ajustar la fuerza de tensión previa del muelle de compresión. Este empuja el cono de pilotaje previo al asiento de válvula. En el lado inferior del cono de pilotaje previo actúa la presión de la instalación a través de la conexión 1 de la válvula. Si la fuerza de presión hidráulica está en el cono de pilotaje previo por debajo de la fuerza de tensión previa del muelle de compresión, se cierra la válvula. Si la fuerza de presión hidráulica supera la fuerza de compresión ajustada, el cono de pilotaje previo es levantado por el asiento de válvula y el aceite circula desde la parte posterior del pistón principal a la conexión de depósito 2. En base a la presión diferencial existente, el pistón principal se mueve contra el resorte de retroceso hacia arriba y hace que circule el aceite de la conexión 1 hacia la 2. Así se limita la presión en la conexión 1.
1.3. APLICACION
Las válvulas de limitación de presión DB10120A se aplican:
– como válvula de seguridad para
la limitación de presión a la presión máx. admisible
– como válvula de seguridad para
bombas
– para la limitación de presión en
grupos hidráulicos y bloques de mando
Sectores de aplicación son por ejemplo:
– Grupos hidráulicos
– Plataformas de elevación
– Ascensores
– Hidráulica móvil
– Limitación de fuerza y par de giro
en elementos de accionamiento
1.4. NOTAS
– Al enroscar las válvulas en los
bloques de mando y carcasas, hay que tener en cuenta los pares de apriete indicados. (véase capítulo 3)
– Tener en cuenta la carga de
conexión y el sentido del caudal. No hagan pasar el caudal de 2 a 1 (válvula de choque).
– máx. presión en la conexión de
depósito 2: 100 bar
– en base al tipo de válvula de
corredera, la válvula no es adecuada para una resistencia contra fugas de un consumidor.
– Atención: la presión de apertura
de la válvula aumenta a la presión existente en la conexión de depósito 2.
Atención:
Si la carga de conexión es errónea la función de seguridad de la válvula se pone fuera de servicio.
2.
CARACTERISTICAS
2.1. GENERALIDADES
2.1.1. Denominación y símbolo
Válvula de limitación de presión
2.1.3. Tipo
Válvula de corredera, pilotada previamente por válvula cónica de asiento
2.1.4. Tipo de fijación
Válvula insertable 2.1.5. Sentido del montaje
Cualquiera 2.1.6. Peso
DB10120A...0,13 kg 2.1.7. Sentido del caudal
Función de limitación de presión de 1 hacia 2 mín. –20° C máx. +50° C 2.1.8. Campo de temperatura ambiente mín –20 ºC máx +80 ºC 2.1.9. Materiales Cuerpo de la válvula: acero de alta resistencia Elementos de cierre: acero templado y rectificado, resistente al desgaste Juntas:
compatibles con aceite hidráulico según DIN 51524 Parte 1 y 2 2.1.10.Tipo de conexión
Se pueden suministrar carcasas de conexión adecuadas con alojamiento 10120A. Véase prospecto aparte de carcasa 5.252
2.1.2 Códigos de tipos
(ejemplo de pedido) DB 10120A – 02 X – 350 V
Válvula de limitación de presión
Ejecución
02 = datos técnicos según este prospecto
Serie
(fijada por el fabricante)
Campo de presión de ajuste
(véase también 2.2.7) 100 = hasta 100 bar 250 = hasta 250 bar 350 = hasta 350 bar Tipo de ajuste V = ajustable Suministrable preferentemente
Art. n º (= código pedido) Referencia
561040 DB10120A–02X–100V
561041 DB10120A–02X–250V
561076 DB10120A–02X–350V
En el pedido indicar por favor el código.
Los tipos no standard tienen mayor plazo y un recargo.
Alojamiento
10120A = alojamiento de 2 vías (véase capítulo 3)
2.2. CARACTERISTICAS HIDRAULICAS 2.2.1. Presión nominal
Entrada (conexión 1): hasta 350 bar Salida (conexión 2): hasta 100 bar 2.2.2. Campos de presión de servicio
hasta 100 bar hasta 250 bar hasta 350 bar
Presiones de ajuste mínimas véase capítulo 2.2.7. presión, dependiendo de caudal
2.2.3. Fluido de presión
Aceite mineral según DIN 51524 parte 1 y parte 2
2.2.4. Campo de temperatura de fluido de presión
mín –20 ºC máx +80 ºC 2.2.5. Campo de viscosidad mín 10 mm2 /s máx 380 mm2/s 2.2.6. Filtración
Máx. grado de colmataje admisible del fluido de servicio según ISO 4406 clase 21/19/16 o mejor. Para ello recomendamos un filtro con un indice mínimo de retención de ß 20 y 100.
El montaje y la renovación regular de los filtros asegura las propiedades de funcionamiento, reduce el desgaste y aumenta la duración de vida.
2.2.7. Presión de apertura
(medido a n = 36 mm2/sec y a taceite = 50 ºC)
2.2.8. Presión de conexión dependiendo del caudal
medido a = 36 mm 2 /s y a taceite = 50 º C sentido del caudal 1 → 2
350 V 250 V 100 V Q en l/min Q en l/min Q en l/min
Presión de entrada p in bar
Presión de entrada p in bar
2.
4.
NOTA
Los datos de este catálogo se refieren a las condiciones de servicio y casos de aplicación descritos.
Para otras aplicaciones y/o condiciones, diríjanse por favor al departamento técnico correspondiente.
3.
DIMENSIONES
DB10120AAlojamiento 10120A:
Par de aprieteHerramientas para taladro Herramienta ăMat. nº Avellanador ă166284 Escariador ă166285 Macho de roscar 1002627 Mandril de prueba ă166286 Profundidad 5:1
