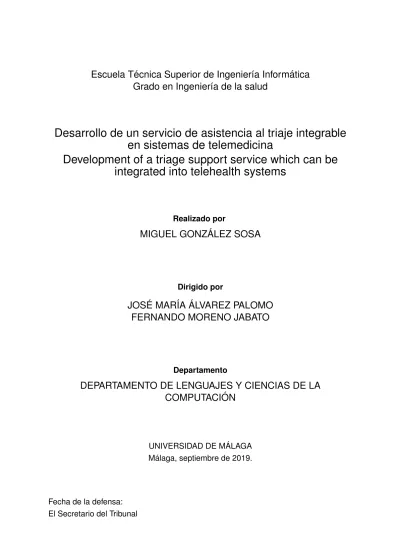

Escuela T ´ecnica Superior de Ingenier´ıa Inform ´atica

Grado en Ingenier´ıa de la salud

Desarrollo de un servicio de asistencia al triaje integrable

en sistemas de telemedicina

Development of a triage support service which can be

integrated into telehealth systems

Realizado por

MIGUEL GONZ ´

ALEZ SOSA

Dirigido por

JOS ´

E MAR´IA ´

ALVAREZ PALOMO

FERNANDO MORENO JABATO

Departamento

DEPARTAMENTO DE LENGUAJES Y CIENCIAS DE LA

COMPUTACI ´

ON

UNIVERSIDAD DE M ´ALAGA M ´alaga, septiembre de 2019.

(2)
(3)
(4)

Resumen

Palabras clave optimizaci ´on de recursos sanitarios, triaje, telemedicina, arquitectura de software, sistemas distribuidos, microservicios,customer relationship management

(5)
(6)

Abstract

Keywords: optimization of health resources, triage, telehealth, software architechtu-re, distributed systems, microservices, customer relationship management

(7)
(8)

´Indice general

1. Introducci ´on 1

1.1. Motivaci ´on . . . 2

1.2. Impacto . . . 2

1.3. Objetivos . . . 3

2. Estado del arte 5 2.1. La metodolog´ıa del triaje . . . 6

2.2. Productos y programas inform ´aticos . . . 8

3. Metodolog´ıa 11 3.1. Fases de trabajo . . . 12

4. An ´alisis del problema 13 4.1. An ´alisis de requisitos . . . 13

4.1.1. Requisitos no funcionales . . . 13

4.1.2. Requisitos funcionales . . . 14

4.1.3. Casos de uso . . . 14

4.2. Soluci ´on propuesta . . . 22

5. Dise ˜no e implementaci ´on 27 5.1. Arquitectura software . . . 27

5.1.1. Arquitectura a nivel de macrodise ˜no . . . 27

5.1.2. Arquitectura a nivel de microdise ˜no . . . 29

5.2. Interfaz de usuario . . . 37

5.2.1. Acceso . . . 38

(9)

5.2.3. Pantalla principal del profesional sanitario . . . 39

5.2.4. Pantalla principal del teleoperador . . . 40

5.2.5. Buscador . . . 40

5.2.6. Pantalla de carga . . . 42

5.2.7. Triaje parcial . . . 42

5.2.8. Triaje completo . . . 44

5.2.9. Triaje pendiente . . . 46

5.3. An ´alisis de las herramientas . . . 48

5.3.1. Herramientas de desarrollo . . . 50

5.3.2. Tecnolog´ıas y est ´andares . . . 53

5.3.3. VueJS . . . 57

6. Verificaci ´on y validaci ´on 59 6.1. Pruebas unitarias autom ´aticas . . . 59

6.2. Pruebas manuales . . . 62

7. Conclusiones y l´ıneas futuras 65 7.1. Limitaciones . . . 66

7.2. L´ıneas futuras . . . 66

(10)

´Indice de figuras

2.1. Ejemplo de algoritmo de triaje del Sistema de Triaje de Manchester . . 7

4.1. Diagrama de casos de uso (I) . . . 20

4.2. Diagrama de casos de uso (II) . . . 21

4.3. Flujo de trabajo en la atenci ´on telef ´onica . . . 23

4.4. Flujo de trabajo en la atenci ´on telef ´onica haciendo uso del servicio de triaje . . . 25

5.1. La arquitectura del sistema propuesta . . . 28

5.2. Diagrama de secuencia de una petici ´on a un endpoint protegido del servicio de triaje . . . 29

5.3. La arquitectura limpia . . . 30

5.4. Reglas de dependencias entre las diferentes capas de la aplicaci ´on . . 37

5.5. Pantalla de acceso . . . 38

5.6. Pantalla principal del administrador . . . 39

5.7. Pantalla principal del profesional sanitario . . . 39

5.8. Pantalla principal del teleoperador . . . 40

5.9. Buscador . . . 41

5.10.Opciones de iniciar triaje parcial o completo disponibles despu ´es de se-leccionar el algoritmo en el buscador . . . 41

5.11.Pantalla de carga . . . 42

5.12.Inicio del proceso de triaje parcial . . . 43

5.13.Confirmaci ´on y finalizaci ´on del triaje parcial . . . 43

5.14.Confirmaci ´on y finalizaci ´on del triaje parcial con estado cr´ıtico . . . 44

5.15.Inicio del proceso de nuevo triaje completo . . . 45

5.16.Confirmaci ´on y finalizaci ´on del triaje completo . . . 45

(11)

5.18.Opci ´on de completar un triaje pendiente desactivada si no hay ninguno en cola . . . 47

(12)

1

Cap´

ıtulo

Introducci ´

on

Gestionar la alta demanda de los servicios de urgencia hospitalaria es un proce-so cr´ıtico a la hora garantizar los recurproce-sos sanitarios necesarios para los caproce-sos con mayor urgencia. Para ello se han desarrollado estrategias de clasificaci ´on de los de-mandantes del servicio, que reciben el nombre detriaje [1] o protocolo de Recepci ´on, Acogida y Clasificaci ´on (RAC), como prefieren llamarlo en la Sociedad Espa ˜nola de Enfermer´ıa de Urgencias (SEEU) [2]. Este sistema de gesti ´on del riesgo cl´ınico se usa, con diferentes enfoques, en todo el mundo. En un primer momento, esta clasificaci ´on depend´ıa directamente de la mezcla de experiencia e intuici ´on de los facultativos m ´as versados. M ´as tarde, para permitir la aplicaci ´on de estos triajes por parte de enfer-meros y m ´edicos menos experimentados, se desarrollaron algoritmos m ´as formales, constituyendo un sistema que toma en cuenta la queja principal de la visita, el cuadro sintom ´atico y las se ˜nales vitales con una estratificaci ´on en un n ´umero fijo de niveles de urgencia.

M ´as necesario a ´un es este sistema en los casos de pandemia, en los que los recur-sos son m ´as demandados. Es por esto que los sistemas de informaci ´on est ´an siendo integrados en el sector sanitario permitiendo una gesti ´on m ´as eficaz y facilitando el escalado de los servicios de urgencia.

(13)

1.1. Motivaci ´on

como primer filtro para el ahorro de recursos hospitalarios y la disminuci ´on del n ´umero de casos no urgentes derivados al servicio de urgencias.

1.1.

Motivaci ´

on

Un ejemplo de la informatizaci ´on del servicio sanitario es el uso de CRMs (Custo-mer Relationship Management). Salud Responde, un centro de informaci ´on y servicios de salud del Servicio Andaluz de Salud (SAS), utiliza este tipo de sistema para asistir la atenci ´on a los ciudadanos que la demanden. La informaci ´on y la asistencia se orga-niza en varios niveles de especializaci ´on y dependiendo de la dificultad de la consulta del ciudadano es atendida por diferentes perfiles de profesionales [3].

Ya sea en el ´ambito telem ´atico o no, para derivar el caso al nivel de atenci ´on que corresponda se aplican triajes. El triaje consta de varias preguntas dirigidas al paciente con el objetivo de conocer el cuadro sintom ´atico y realizar la clasificaci ´on de ´este seg ´un un algoritmo que toma en cuenta los distintos signos y s´ıntomas en relaci ´on con la queja principal.

En el a ˜no 2009, con la pandemia de la gripe A, el sistema de Salud Responde se apoy ´o en un sistema de asistencia de aplicaci ´on del triaje de dicha enfermedad, cuyo resultado representa un caso de ´exito: el personal t ´ecnico pudo dar respuesta a mu-chos m ´as casos que habitualmente con un grado de confianza alto [4]. Sin embargo, el desarrollo de este sistema se limit ´o al triaje de la gripe A y no ha sido readaptado para otras situaciones de riesgo.

Para este tipo de procedimientos se requieren conocimientos m ´edicos. Por lo tanto, aunque se disponga de un servicio telem ´atico, el n ´umero de profesionales sanitarios para aplicar los triajes es un factor limitante que no permite escalar el servicio de forma ´optima. Sin embargo, la posibilidad de realizar parcialmente el triaje por parte de profesionales no sanitarios disminuye el n ´umero de sanitarios necesarios para la realizaci ´on del proceso.

1.2.

Impacto

(14)

ser-Cap´ıtulo 1. Introducci ´on

vicio de triaje que aqu´ı presentamos para la extensi ´on de un CRM existente, podemos conseguir los siguientes beneficios adicionales:

◦ Reducci ´on del tiempo de respuesta.

◦ Clasificaci ´on de los casos m ´as precisa.

◦ Minimizaci ´on de errores de factor humano t´ıpico de las tareas repetitivas.

◦ Minimizaci ´on de desplazamientos innecesarios. En este punto en concreto po-demos identificar que el beneficio afecta a diferentes niveles:

• A nivel cl´ınico, ya que se evita el contacto de personas relativamente sanas con individuos con enfemedades contagiosas y disminuye la probabilidad de propagaci ´on;

• A nivel social, porque favorece la opini ´on del ciudadano al obtener un servi-cio m ´as c ´omodo y con mejor gesti ´on de recursos;

• Y a nivel econ ´omico ya que, como demuestran diversos informes [6, 7, 8, 9], la proporci ´on de casos inadecuados en el servicio de urgencias oscila entre el 20 % y el 80 %. En 2017, el servicio de urgencias hospitalarias de Anda-luc´ıa registr ´o 4.310.874 casos en urgencias [10]. Si siendo conservadores, consideramos que el 30 % de esas consultas pueden haber sido inadecua-das y teniendo en cuenta que el precio medio de consulta de urgencias en Andaluc´ıa es de 250e [11], m ´as de 300.000.000e estar´ıan destinados inapropiadamente.

◦ Gesti ´on m ´as eficiente de los recursos del servicio de salud. El 31.7 % del pre-supuesto en Andaluc´ıa se destin ´o a Sanidad en 2018, lo que se traduce en 9.735.000.000e, unos 1.158e por andaluz. Se incluye aqu´ı la partida de Mu-tualismo Administrativo y otras partidas que no est ´an directamente relacionadas con los recursos e infrastructura del servicio de salud, pero nos sirve para enten-der la magnitud de la responsabilidad que conlleva optimizar este proceso.

1.3.

Objetivos

(15)

1.3. Objetivos

de un CRM u otro tipo de sistema cualquiera. Con este software se conseguir ´a auto-matizar, en cierto grado y con la cooperaci ´on de un trabajador sanitario o no sanitario, la aplicaci ´on de triajes para la clasificaci ´on de pacientes. Actualmente, este proceso depende de un facultativo, independientemente de si el servicio es telem ´atico o pre-sencial, y es un factor limitante en este tipo de tareas.

Este sistema ser ´a capaz de realizar una evaluaci ´on y, por consiguiente, una cla-sificaci ´on de un paciente en el nivel de emergencia correspondiente en funci ´on de la informaci ´on recopilada durante la anamnesis1telef ´onica, haciendo uso de un conjunto de protocolos previamente almacenados. Con este objetivo, el programa permitir ´a car-gar y almacenar nuevos protocolos de intervenci ´on para diferentes “quejas principales” o “motivos de llamada”. Un requisito adicional es que el sistema sea auditable, de for-ma que queden registradas todas las acciones que se realicen o intenten realizarse sobre el sistema.

Desde el punto de vista t ´ecnico, se deben implementar estos requisitos en un ser-vicio web con las funcionalidades CRUD (Create, Read, Update, Delete) sobre los algoritmos de triaje y losendpointsrelacionados con las evaluaciones de un paciente.

(16)

2

Cap´

ıtulo

Estado del arte

En el desarrollo de soluciones software no se concibe la elaboraci ´on de un proyec-to de calidad sin la colaboraci ´on de los experproyec-tos del dominio que se esta abordando durante el modelado y aceptaci ´on de las iteraciones a lo largo de todo el proceso. El enfoque de desarrollo software por excelencia para dominios y entornos de negocio complejos, el dise ˜no guiado por el dominio (Domain Driven Design, DDD) [12], indi-ca que el equipo de desarrollo y expertos de dominio deben cooperar para crear y madurarlenguajes ubicuos [13] manteniendo sucesivas reuniones, con el objetivo de elaborar un modelo de dominio rico [14] y evitar confusiones originadas por la am-big ¨uedad y la subjetividad del lenguaje natural.

(17)

2.1. La metodolog´ıa del triaje

2.1.

La metodolog´ıa del triaje

A d´ıa de hoy los protocolos de triaje se ejecutan en condiciones de “normalidad” debido a la masificaci ´on de los servicios de urgencia hospitalaria por factores como la utilizaci ´on de estos servicios para la atenci ´on de situaciones no urgentes [15]. Sin embargo, su origen reside en las necesidades de controlar el flujo de demandantes en situaciones de emergencia extrema como en cat ´astrofes (Mass-Casualty Indicents, MCI) y pandemias [16, 17, 18]. M ´as tarde, el triaje telef ´onico nacer´ıa para convertirse en el canal principal de solicitud de atenci ´on entre el paciente y la central que gestiona los recursos sanitarios.

Diferentes sistemas de triaje estructurado se han desarrollado y aplicado alrededor del mundo mostrando mayor eficacia con respecto a los triajes basados en la expe-riencia de los m ´edicos [19] entre los cuales est ´an; la Australian Triage Scale (ATS); la Canadian Emergency Department Triage and Acuity Scale (CTAS); el Manchester Triage System (MTS) [20]; el Emergency Severity Index (ESI); y el Sistema Espa ˜nol de Triaje (SET) adoptado por la Sociedad Espa ˜nola de Medicina de Emergencias (SE-MES) a partir del Model Andorr ´a de Triatge (MAT). En Espa ˜na se han implementado principalmente el Sistema Espa ˜nol de Triaje y el Sistema de Triaje de Manchester junto con otros de implantaci ´on local [15]. Todos los nombrados son triajes de 5 niveles de urgencia:

◦ Nivel I: prioridad absoluta con atenci ´on inmediata y sin demora.

◦ Nivel II: situaciones muy urgentes de riesgo vital, inestabilidad o dolor muy inten-so.

◦ Nivel III: urgente pero estable hemodin ´amicamente con potencial riesgo vital que probablemente exige pruebas diagn ´osticas y/o terap ´euticas.

◦ Nivel IV: urgencia menor, potencialmente sin riesgo vital para el paciente.

◦ Nivel V: no urgencia. Poca complejidad en la patolog´ıa o cuestiones administra-tivas, citaciones, etc.

(18)

Cap´ıtulo 2. Estado del arte

derecha). Si no se halla ninguno de los discriminantes, se contin ´ua del mismo modo con el nivel inmediatamente inferior (flecha hacia abajo).

Figura 2.1| Ejemplo de algoritmo de triaje del Sistema de Triaje de Manchester.

La situaci ´on de alerta de pandemia requiere un tipo de actuaci ´on especial enfo-cado a evitar la propagaci ´on de la misma [21] procurando que los pacientes sospe-chosos de contraer la enfermedad mantengan el m´ınimo contacto con los pacientes de enfermedades comunes. Adem ´as se desarrollantriajes avanzadosque incluyen un protocolo de actuaciones validado por el equipo m ´edico y de enfermer´ıa, como la rea-lizaci ´on de determinadas pruebas complementarias y acciones terap ´euticas previas al diagn ´ostico. El triaje telef ´onico y los triajes de autoevaluaci ´on han demostrado fun-cionar eficazmente especialmente para evitar el desbordamiento de las instalaciones y el contagio en situaciones de pandemia, y han minimizado el n ´umero de traslados innecesarios [22, 23, 24, 25].

(19)

2.2. Productos y programas inform ´aticos

triaje telef ´onico y funciona de la siguiente forma:

1. Un teleoperador recepciona la llamada del paciente. La tarea del teleoperador es descartar los niveles de emergencia I y II. En el caso de que se den las condicio-nes para que se considere nivel I o II, se env´ıa un transporte de emergencia y/o atenci ´on al paciente.

2. En el caso de que sean descartados los dos niveles m ´as urgentes, la llamada se deriva a un enfermero o m ´edico que valida el triaje del operador y profundiza en la anamnesia para la clasificaci ´on del paciente en los niveles III, IV o V.

Con la llegada de la informatizaci ´on y las nuevas tecnolog´ıas en el sector sanita-rio se han desarrollado productos IT que dan soporte a este proceso, agiliz ´andolo y llev ´andolo un paso m ´as all ´a en cuanto a estructuraci ´on y minimizaci ´on de subjetividad [26].

2.2.

Productos y programas inform ´aticos

El estado del arte en el ´ambito de los productos de asistencia al triaje se concentra casi totalmente en el sector privado. Numerosos productos comerciales se ofrecen para dar soporte a los procesos de clasificaci ´on:

◦ web e-PAT (Programa de Ayuda al Triaje del SET) [27]. Est ´a implantado en m ´as de 100 hospitales de Espa ˜na y Latinoam ´erica. Ofrece asistencia a triaje de adul-tos, triaje pedi ´atrico, triaje telef ´onico y triaje embarcado para ambulancias, as´ı como triajes para emergencias de incidentes de m ´ultiples v´ıctimas. web e-PAT es propiedad de la empresa Treelogic.

◦ Infermedica [28]. Es una empresa que ha desarrollado una plataforma de soporte a servicios m ´edicos como diagn ´ostico y triaje, adem ´as de otros m ´as enfocados al desarrollador. Tienen productos listos para ser usados por los usuarios finales como unchat-bot para realizar un triaje o primer diagn ´ostico y un programa para dar soporte al triaje telef ´onico por parte de los enfermeros.

◦ ehCOS Triage de Everis [29]. Basado en el Sistema de Triaje de Manchester, pero no se especifica que d ´e soporte al triaje telef ´onico.

(20)

Cap´ıtulo 2. Estado del arte

TeamHealth [34] que, o utilizan sistemas de triaje no estandarizados o no lo es-pecifican.

Los productos comerciales no suelen tener una especificaci ´on t ´ecnica p ´ublica. El web e-PAT s´ı que descubre algunas de las tecnolog´ıas de las que hace uso. Utiliza el est ´andar ICD-9 para clasificar las quejas principales en categor´ıas sintom ´aticas. Tambi ´en hace uso de est ´andares de comunicaci ´on entre sistemas sanitarios como el de mensajer´ıa HL7. Infermedica hace uso del est ´andar SNOMED CT para ma-pear conceptos m ´edicos al hacer uso de su ontolog´ıa propietaria. SNOMED CT es especialmente ´util para este tipo de mapeos y extracci ´on de las quejas en textos no-estructurados [35, 36].

Hasta ahora, todas las estrategias utilizadas en los productos del mercado se ba-san en reglas: algoritmos en cascada haciendo uso de diferentes discriminantes1para

la clasificaci ´on de los pacientes. Sin embargo, en el campo de la investigaci ´on est ´an surgiendo nuevos planteamientos que ayudar´ıan a aprovechar de manera m ´as efecti-va las bondades de la inform ´atica. Un enfoque novedoso y eficaz es usar tecnolog´ıas de la web sem ´antica y la computaci ´on ubicua, ontolog´ıas y razonadores, como pro-ponen S ´anchez et al. (2011) [37] y demuestran Wunschet al. (2017) [38]. San Pedro et al. (2004) [39] proponen un sistema m ´ovil de asistencia a la decisi ´on tomando en cuenta estrategias basadas en reglas, como las ya mencionadas, y otras basadas en soft computing, como la l ´ogica difusa, ´utiles cuando la informaci ´on que se obtiene del paciente es escasa o incompleta.

Abad-Grau et al. (2008) [40] ya revisaron los sistemas computacionales basados en m ´etodos tradicionales de triaje e indicaron la necesidad de evolucionar hacia las tecnolog´ıas sem ´anticas y abrieron paso a estrategias basadas en machine learning, todav´ıa bajo un fuerte desarrollo, pero que viene progresando desde hace tiempo par-tiendo desde los modelos bayesianos [41] y explorando algoritmos m ´as sofisticados como redes neuronales o m ´aquinas de soporte vectorial de manera muy promete-dora [42, 43, 44]. Sin embargo, Schenkel y Wears (2018) [45] han advertido de las limitaciones de estos m ´etodos, sobre todo en cuanto a los datos de entrenamiento: si se utilizan las decisiones de un humano, el modelo aprender ´a los sesgos y vicios que causan las imperfecciones de los sistemas actuales. Adem ´as de utilizar machi-ne learning para predecir el nivel de emergencia de un paciente, se ha aprovechado para mejorar el proceso de anamnesis, elaborando herramientas para la sugerencia y el autocompletado de t ´erminos de las ontolog´ıas en la interfaz de usuario [46, 47] y

(21)

2.2. Productos y programas inform ´aticos

(22)

3

Cap´

ıtulo

Metodolog´ıa

Para llevar a cabo este proyecto se ejecut ´o una metodolog´ıa “ ´agil” que, aunque no corresponda espec´ıficamente con alguna de las conocidas, se nutre de su esencia. El m ´etodo consiste en hacer continuas iteraciones de tiempo variable (seg ´un los requisi-tos a implementar) con un m ´aximo de dos semanas. En cada iteraci ´on se ejecutaron las distintas fases del proceso de desarrollo software (An ´alisis de requisitos; Dise ˜no; Implementaci ´on). Se consider ´o como objetivo de la fase de prototipado el generar pe-que ˜nos productos pe-que muestren las funcionalidades desarrolladas en cada iteraci ´on. Al final de cada iteraci ´on, el autor del proyecto (el alumno) se reuni ´o con los clientes (los tutores) para valorar el resultado obtenido y establecer los objetivos de la siguiente iteraci ´on.

(23)

3.1. Fases de trabajo

de bases de datos, el gestor de colas, etc. Al final del sprint nos reun´ıamos para revisar los objetivos y definir los del siguiente sprint.

3.1.

Fases de trabajo

A continuaci ´on se enumeran las fases de trabajo en las que consisti ´o el Trabajo de Fin de Grado:

◦ Estudio inicial.

• Investigaci ´on del estado del arte. Explorar proyectos, tecnolog´ıas y herra-mientas ya implementadas con el mismo objetivo, relacionado o que puedan ser ´utiles para nuestros proyectos para determinar qu ´e se ha alcanzado y qu ´e puntos de mejora y necesidad presenta el mercado. Llegar a conocer en profundidad los medios en los que se apoyar ´a el software para llevar a cabo la soluci ´on. Tambi ´en profundizar en la materia de la ingenier´ıa del software para conseguir un software mantenible, seguro y fiable.

• An ´alisis de requisitos. Estudiar y comprender los principales requisitos que debe cumplir el producto del TFG y sus posibles puntos cr´ıticos. Especificar los casos de uso. Una peque ˜na parte del an ´alisis de requisitos se realiz ´o al inicio de cada iteraci ´on para la revisi ´on e inclusi ´on de nuevos requisitos.

◦ Dise ˜no. Dise ˜no l ´ogico del software a implementar para cumplir los requisitos mencionados en el apartado anterior.

◦ Implementaci ´on. Llevar a cabo la implementaci ´on de los casos de uso acordados con el cliente de forma iterativa.

◦ Redacci ´on de memorias y documentaci ´on. Describir el trabajo realizado y pro-veer informaci ´on acerca de los resultados.

(24)

4

Cap´

ıtulo

An ´alisis del problema

En esta secci ´on se especifican los requisitos funcionales y no funcionales que han madurado durante la etapa inicial y las iteraciones de la fases de desarrollo y que describir´ıan un producto m´ınimo viable, junto con los respectivos casos de uso en forma de texto y un diagrama UML de casos de uso. A continuaci ´on, se propone una soluci ´on a nivel conceptual que se amolda a dicha especificaci ´on.

4.1.

An ´alisis de requisitos

Puesto que el proyecto no se desarroll ´o para un cliente definido, estos requisitos han sido determinados por nosotros y validados por los co-directores del trabajo de fin de grado.

4.1.1.

Requisitos no funcionales

Los requisitos no funcionales del producto m´ınimo viable son los siguientes:

◦ El servicio ser ´a agn ´ostico a la presencia de otros servicios y sistemas.

◦ El servicio debe poder ser integrable en un sistema externo.

(25)

4.1. An ´alisis de requisitos

◦ El servicio debe tener una disponibilidad cercana al 100 % de las veces en que un usuario intente accederlo.

◦ El servicio tendr ´a soporte multiplataforma.

◦ El servicio contar ´a con un manual de usuario y documentaci ´on sobre las APIs.

◦ El servicio trabajar ´a con informaci ´on sem ´anticamente interoperable.

◦ El software desarrollado ser ´a f ´acilmente mantenible y extensible.

4.1.2.

Requisitos funcionales

Los requisitos funcionales del producto m´ınimo viable son los siguientes:

◦ El sistema debe gestionar distintos roles de usuario, entre los que estar ´an, como m´ınimo, teleoperador, facultativo y administrador.

◦ El administrador debe poder insertar nuevo algoritmo de triaje.

◦ El administrador debe poder actualizar un algoritmo de triaje.

◦ El administrador debe poder leer los algoritmos de triajes existentes.

◦ El administrador debe poder eliminar un algoritmo de triaje.

◦ El teleoperador debe poder descartar o confirmar que un paciente requiere asis-tencia m ´edica urgente.

◦ El facultativo debe poder recibir y revisar el pre-triaje realizado por un teleope-rador y obtener la clasificaci ´on del paciente en la escala de emergencia dada la informaci ´on recopilada (discriminantes, cuadro sintom ´atico, factores de riesgo).

4.1.3.

Casos de uso

(26)

Cap´ıtulo 4. An ´alisis del problema

CU1 Un usuario administrador inserta un nuevo triaje.

Actor principal:Usuario con rol de administrador.

Participantes:Usuario administrador, teleoperadores, enfermeros/m ´edicos reguladores, beneficiarios del servicio de antenci ´on sanitaria.

Sistema:M ´odulo de gesti ´on de triajes.

Precondici ´on: el usuario ha accedido a la aplicaci ´on, est ´a autenticado en el sistema, tiene rol de administrador y se encuentra en la p ´agina principal de administrador.

Garant´ıa m´ınima: se notificar ´a al usuario si ocurre un error en el registro del nuevo triaje.

Garant´ıa de ´exito: el nuevo triaje quedar ´a registrado en el sistema y se notificar ´a al usuario el ´exito del proceso.

Escenario principal de ´exito:

1. El usuario selecciona la opci ´on “insertar nuevo triaje”.

2. El sistema muestra un formulario de registro de un nuevo triaje.

3. El usuario completa correctamente el formulario.

4. El usuario selecciona la opci ´on “enviar”.

5. El sistema muestra una notificaci ´on de “registro exitoso”.

6. El sistema muestra la p ´agina de detalle del nuevo triaje.

CU2 Un usuario administrador visualiza la p ´agina de detalle de un triaje existen-te.

Actor principal:Usuario con rol de administrador.

Participantes:Usuario administrador, teleoperadores, enfermeros/m ´edicos reguladores, beneficiarios del servicio de antenci ´on sanitaria.

Sistema:M ´odulo de gesti ´on de triajes.

Precondici ´on: el usuario ha accedido a la aplicaci ´on, est ´a autenticado en el sistema, tiene rol de administrador y se encuentra en la p ´agina principal de administrador.

Garant´ıa m´ınima:se notificar ´a al usuario en caso de que ocurra un error.

Garant´ıa de ´exito:el sistema mostrar ´a la p ´agina de detalle del triaje.

(27)

4.1. An ´alisis de requisitos

1. El usuario selecciona la opci ´on “ver detalles”de uno de los triajes del cat ´alogo, haciendo uso o no del buscador.

2. El sistema muestra la p ´agina de detalle del triaje.

CU3 Un usuario administrador actualiza triaje existente.

Actor principal:Usuario con rol de administrador.

Participantes:Usuario administrador, teleoperadores, enfermeros/m ´edicos reguladores, beneficiarios del servicio de antenci ´on sanitaria.

Sistema:M ´odulo de gesti ´on de triajes.

Precondici ´on: el usuario ha accedido a la aplicaci ´on, est ´a autenticado en el sistema, tiene rol de administrador y ha realizado elCU2para el triaje que se desea actualizar.

Garant´ıa m´ınima: se notificar ´a al usuario en caso de que ocurra un error en la actualizaci ´on.

Garant´ıa de ´exito:el sistema actualizar ´a el triaje seleccionado y notificar ´a al usuario del ´exito del proceso.

Escenario principal de ´exito:

1. El usuario edita los campos de la p ´agina de detalle a modo de formula-rio.

2. El usuario selecciona la opci ´on “guardar”.

3. El sistema muestra una notificaci ´on de “actualizaci ´on exitosa”.

4. El sistema muestra la p ´agina de detalle del triaje actualizado.

CU4 Un usuario administrador elimina un triaje existente.

Actor principal:Usuario con rol de administrador.

Participantes:Usuario administrador, teleoperadores, enfermeros/m ´edicos reguladores, beneficiarios del servicio de antenci ´on sanitaria.

Sistema:M ´odulo de gesti ´on de triajes.

Precondici ´on: el usuario ha accedido a la aplicaci ´on, est ´a autenticado en el sistema, tiene rol de administrador y ha realizado elCU2para el triaje que se desea eliminar.

(28)

Cap´ıtulo 4. An ´alisis del problema

Garant´ıa de ´exito:el sistema eliminar ´a el triaje seleccionado y notificar ´a al usuario del ´exito del proceso.

Escenario principal de ´exito:

1. El usuario selecciona la opci ´on de “eliminar”.

2. El sistema muestra un aviso pidiendo la confimaci ´on de la eliminaci ´on del triaje seleccionado.

3. El usuario confirma la eliminaci ´on.

4. El sistema muestra la notificaci ´on del “eliminaci ´on exitosa”.

5. El sistema muestra la p ´agina de cat ´alogo de triajes.

CU5 Un usuario realiza un triaje de detecci ´on de situaci ´on cr´ıtica.

Actor principal:Usuario con rol de teleoperador.

Participantes:Usuario administrador, teleoperadores, enfermeros/m ´edicos reguladores, beneficiarios del servicio de antenci ´on sanitaria.

Sistema:M ´odulo de aplicaci ´on de triajes.

Precondici ´on: el usuario ha accedido a la aplicaci ´on, est ´a autenticado en el sistema, tiene rol de teleoperador, enfermero-m ´edico o administrador, se encuentra en la p ´agina principal y existe en la base de datos el triaje que se desea evaluar.

Garant´ıa m´ınima: se notificar ´a al usuario en caso de que ocurra un error en la evaluaci ´on.

Garant´ıa de ´exito:el sistema indicar ´a si el paciente est ´a en estado cr´ıtico o no y, en caso de no estarlo, encolar ´a el caso para la posterior evaluaci ´on completa.

Escenario principal de ´exito:

1. El usuario selecciona el algoritmo de triaje que desea evaluar identifica-do por la queja principal con ayuda del buscaidentifica-dor y selecciona la opci ´on “nuevo triaje parcial”.

2. El sistema muestra la p ´agina de asistencia para la evaluaci ´on del triaje.

3. El usuario recorre los discriminantes del algoritmo indicando si se han hallado o no en base a las respuestas del paciente.

4. El sistema muestra si el paciente se encuentra en estado cr´ıtico en base a las respuestas.

(29)

4.1. An ´alisis de requisitos

4.2. El usuario vuelve a la p ´agina de asistencia para la evaluaci ´on del triaje seleccionando la opci ´on “volver”. Ir al paso 2.

5. El sistema detecta si el caso es no cr´ıtico y lo a ˜nade a la cola de casos pendientes de evaluaci ´on completa.

6. El sistema muestra la p ´agina principal.

CU6 Un usuario realiza un triaje completo.

Actor principal:Usuario con rol de profesional sanitario.

Participantes:Usuario administrador, teleoperadores, enfermeros/m ´edicos reguladores, beneficiarios del servicio de antenci ´on sanitaria.

Sistema:M ´odulo de aplicaci ´on de triajes.

Precondici ´on: el usuario ha accedido a la aplicaci ´on, est ´a autenticado en el sistema, tiene rol de profesional sanitario o administrador, se encuentra en la p ´agina principal y existe en la base de datos el triaje que se desea evaluar.

Garant´ıa m´ınima: se notificar ´a al usuario en caso de que ocurra un error en la evaluaci ´on.

Garant´ıa de ´exito:el sistema indicar ´a el nivel de urgencia del paciente.

Escenario principal de ´exito:

1. El usuario selecciona el algoritmo de triaje que desea evaluar identifica-do por la queja principal con ayuda del buscaidentifica-dor y selecciona la opci ´on “nuevo triaje completo”.

2. El sistema muestra la p ´agina de asistencia para la evaluaci ´on del triaje.

3. El usuario recorre los discriminantes del algoritmo indicando si se han hallado o no en base a las respuestas del paciente.

4. El sistema muestra el nivel de urgencia asociado al paciente en base a las respuestas.

4.1. El usuario finaliza la evaluaci ´on seleccionando la opci ´on “confirmar”.

4.2. El usuario vuelve a la p ´agina de asistencia para la evaluaci ´on del triaje seleccionando la opci ´on “volver”. Ir al paso 2.

(30)

Cap´ıtulo 4. An ´alisis del problema

CU7 Un usuario completa un caso no cr´ıtico pendiente.

Actor principal:Usuario con rol de profesional sanitario.

Participantes:Usuario administrador, teleoperadores, enfermeros/m ´edicos reguladores, beneficiarios del servicio de antenci ´on sanitaria.

Sistema:M ´odulo de aplicaci ´on de triajes.

Precondici ´on: el usuario ha accedido a la aplicaci ´on, est ´a autenticado en el sistema, tiene rol de profesional sanitario o administrador, se encuentra en la p ´agina principal y existe al menos un caso pendiente.

Garant´ıa m´ınima: se notificar ´a al usuario en caso de que ocurra un error en la evaluaci ´on.

Garant´ıa de ´exito:el sistema indicar ´a el nivel de urgencia del paciente.

Escenario principal de ´exito:

1. El usuario selecciona la opci ´on “evaluar un caso pendiente”.

2. El sistema muestra la p ´agina de asistencia para la evaluaci ´on del triaje y la informaci ´on parcial recopilada en el proceso anterior.

3. El usuario recorre los discriminantes del algoritmo indicando si se han hallado o no en base a las respuestas del paciente.

4. El sistema muestra el nivel de urgencia asociado al paciente en base a las respuestas.

4.1. El usuario finaliza la evaluaci ´on seleccionando la opci ´on “confirmar”.

4.2. El usuario vuelve a la p ´agina de asistencia para la evaluaci ´on del triaje seleccionando la opci ´on “volver”. Ir al paso 2.

(31)

4.1. An ´alisis de requisitos

Diagrama de casos de uso

Health professional Telephone operator

Administrator Insertar un

nuevo algoritmo de triaje

Actualizar un algoritmo de

triaje existente

Eliminar un algoritmo de triaje existente

Visualizar todos los algoritmos de

triaje

Visualizar la página de detalle de un

triaje

(32)

Cap´ıtulo 4. An ´alisis del problema

Health professional Telephone operator

Administrator Realizar un triaje

de detección de situación crítica

Realizar un triaje completo

Completar un caso no crítico

pendiente

Ver el número de casos pendientes

Ver el número de casos pendientes en

tiempo real

(33)

4.2. Soluci ´on propuesta

4.2.

Soluci ´

on propuesta

Aunque las nuevas estrategias que exploran el campo del aprendizaje autom ´atico y los metadatos sem ´anticos y ontol ´ogicos demuestran un futuro prometedor, a ´un est ´an bajo una fuerte investigaci ´on y desarrollo y queda camino para que tenga la suficiente madurez que aporte la confianza necesaria para ser usado en un entorno real. Dicho esto, el servicio de asistencia al triaje que proponemos se basa en clasificaciones ba-sadas en reglas, algoritmos previamente validados por un equipo de expertos. En la secci ´on del estado del arte se discute el gran n ´umero de est ´andares diferentes usados de manera relevante, adem ´as de el hecho de la variabilidad de la adopci ´on y la con-vivencia de estos en un mismo entorno, como en hospitales de la misma comunidad aut ´onoma o incluso de un mismo municipio [15, 49]. En esta soluci ´on no se aferra a ninguno de los nombrados espec´ıficamente y es una caracter´ıstica que se presenta como ventaja. Asimismo, como apoyo para el an ´alisis, dise ˜no e implementaci ´on de la soluci ´on, se ha tomado como referencia el Sistema de Triaje telef ´onico de Manchester dado que era el m ´as accesible en el momento del desarrollo del proyecto.

El flujo de trabajo pensado para dar soluci ´on al problema tiene en cuenta a dos tipos de profesionales:

◦ Teleoperador auxiliar de regulaci ´on m ´edica. Se trata de un profesional no m ´edico pero entrenado que se encarga de recibir la llamada del paciente y de detectar, de la forma m ´as temprana posible, si el paciente se encuentra entre los niveles cr´ıticos del triaje con la ayuda del software.

◦ M ´edico o enfermero regulador. Es el personal cualificado que se encarga de cla-sificar a los pacientes una vez que se han descartados los niveles de emergencia cr´ıticos por parte del teleoperador.

Este enfoque de sistema con teleoperadores como primer filtro se lleva a la pr ´actica en el sistema de triaje telef ´onico del SET. Teniendo en cuenta estos dos tipos de usuarios del sistema, el flujo de trabajo consiste en los siguientes pasos:

◦ Para el teleoperador:

(34)

Cap´ıtulo 4. An ´alisis del problema

2. El teleoperador formula las preguntas del algoritmo de triaje para determinar si el paciente se encuentra entre los niveles cr´ıticos de emergencia.

3. a) Si el teleoperador encuentra alguno de los discriminantes que indican que el paciente se ubica en alguno de los niveles cr´ıticos, env´ıa el resul-tado del triaje y despacha los recursos necesarios para cubrir la emer-gencia, concluyendo el proceso.

b) Si el teleoperador no encuentra ning ´un discriminante que indique una situaci ´on cr´ıtica del paciente, concluye su pre-triaje y despacha la soli-citud de triaje por parte de un m ´edico o enfermero regulador.

◦ Para el m ´edico o enfermero regulador:

1. El m ´edico solicita recibir una llamada de un paciente en cola del cual haya sido descartado una situaci ´on cr´ıtica.

2. El m ´edico recibe la informaci ´on delpre-triaje realizado por el teleoperador, en el que se incluye la queja principal seleccionada.

3. El m ´edico realiza las preguntas pertinentes para confirmar o descartar la informaci ´on recibida y ampliarla con el objetivo de completar el proceso de clasificaci ´on.

Se puede ver un esquema de este flujo de trabajo en la figura 4.3.

Figura 4.3| Flujo de trabajo en la atenci ´on telef ´onica.

(35)

4.2. Soluci ´on propuesta

dar los consejos pertinentes al paciente e indicar qu ´e medidas tomar si la situaci ´on empeora.

Incluyendo nuestro servicio de triaje en este flujo de trabajo, este constar´ıa de 5 participantes diferentes: el paciente que llama para solicitar la atenci ´on; el teleopera-dor de regulaci ´on m ´edica, que es un profesional no sanitario pero entrenado para este trabajo; el m ´edico o enfermero; nuestro servicio de triaje; y un usuario administrador. El teleoperador recibe la llamada del paciente y lo eval ´ua con la asistencia del servicio de triaje (que adem ´as va auditando los usos del mismo) de forma parcial, para encon-trar si el paciente se encuentra entre los niveles por encima del l´ımite de riesgo que ve´ıamos antes. Si, en efecto, el paciente est ´a en un estado en el que necesita aten-ci ´on urgente, el teleoperador despacha los recursos necesarios. Si el estado no es cr´ıtico, el servicio de triaje env´ıa el caso a una cola, a la espera de que un profesional sanitario la reciba. Los m ´edicos, del otro lado, van consumiendo los casos de la cola y los eval ´uan tambi ´en con ayuda del servicio de triaje. Por otro lado, el administrador se encargar´ıa de mantener los algoritmos de triaje, a ˜nadiendo nuevos, actualiz ´andolos o elimin ´andolos. As´ı, se definen los 3 roles que va a tener el servicio: teleoperador, que s ´olo tendr ´a permisos para hacer triajes parciales, profesional sanitario, que podr ´a hacer triajes completos y parciales, y administrador, que podr ´a realizar cualquier tipo de triaje y cualquier operaci ´on sobre los triajes.

En la figura 4.4 se puede ver un esquema que describe el flujo de trabajo teniendo en cuenta nuestro servicio de triaje.

Aunque hemos tomado como sistema de referencia el Sistema de Triaje de Man-chester, el sistema ha sido dise ˜nado para dotarle de la m ´axima flexibilidad a la hora de tratar con triajes estructurados:

◦ N ´umero de niveles de emergencia no fijado.

◦ N ´umero de discriminantes por nivel no fijado.

◦ N ´umero de consejos por nivel no fijado.

◦ Capacidad de incluir preguntas en lenguaje natural (cero o m ´as para cada dis-criminante) con el objetivo de asistir en el proceso de anamnesis al usuario que aplica el triaje.

◦ Capacidad de incluir la definici ´on de cada uno de los discriminantes.

(36)

Cap´ıtulo 4. An ´alisis del problema

Figura 4.4 | Flujo de trabajo en la atenci ´on telef ´onica haciendo uso del servicio de triaje.

Algo que todos los triajes telef ´onicos deben incluir es una queja, signo o s´ıntoma principal que identificar ´a el algoritmo en cuesti ´on. Algunos ejemplos son abcesos o infecciones locales,dolor de espalda,llanto de beb ´ey, como un caso especial,petici ´on de medicamento.

Es responsabilidad del sistema de triaje utilizado garantizar la cobertura de todas las quejas y posibles situaciones que se puedan dar y la consistencia en sus evalua-ciones, ya que es com ´un que los signos principales reportados por un paciente puedan corresponderse con m ´as de unaqueja principal que identifican a diferentes algoritmos de triaje. En este sentido, sea cual sea el algoritmo elegido entre los aplicables, el resultado de la clasificaci ´on deber´ıa ser el mismo.

(37)
(38)

5

Cap´

ıtulo

Dise ˜

no e implementaci ´

on

5.1.

Arquitectura software

En esta secci ´on se describe el enfoque que se ha llevado a cabo en cuanto a disposici ´on, modularizaci ´on, aislamiento y comunicaci ´on entre los componentes del sistema.

5.1.1.

Arquitectura a nivel de macrodise ˜

no

En esta primera subsecci ´on se describe el dise ˜no de la capa de m ´as alto nivel. Concretamente se esclarece cuales ser ´an los distintos servicios dentro del sistema sanitario y la comunicaci ´on entre ellos.

(39)

au-5.1. Arquitectura software

tenticaci ´on y autorizaci ´on, lo que conllevar´ıa la replicaci ´on de los ya existentes en el sistema externo, o mantener la informaci ´onfueradel sistema externo en una base de datos propia en el caso de la auditor´ıa. En la figura 5.1 se muestra la arquitectura que asumimos que tendr ´a el sistema una vez completa la integraci ´on y el despliegue.

Figura 5.1| La arquitectura del sistema propuesta.

(40)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

primera vez o cuando eltokense haya expirado.

Client API Gateway Auth Service Triage Service

submit credentials

forward request

return access token

validate credentials

forward response token

send request to triage resource endpoint with access token

forward request

validate token get user information

from token payload return response

forward response

Existing CRM

Figura 5.2| Diagrama de secuencia de una petici ´on a unendpoint protegido del servicio de triaje.

Para el caso de la auditor´ıa, se aprovecha la estrategia de las arquitecturas orien-tadas a eventos que se usan extensamente en entornos distribuidos. Nuestro sistema publicar ´a eventos a los cuales se puede suscribir cualquier otro componente sin te-ner que extender el servicio de triaje. Estos eventos pueden publicarse a un sistema de colas, como RabbitMQ, y, dado que es un proceso as´ıncrono, en alg ´un momento un worker que est ´e suscrito a ´estos lo consume y lo env´ıa al servicio de auditor´ıa del sistema externo para su almacenaje. En nuestro caso, hemos considerado que son eventos de inter ´es para la auditor´ıa el haber realizado un triaje parcial o el haber realizado un triaje completo.

En definitiva, lo que conseguimos con esta arquitectura es que nuestro servicio est ´e totalmente desacoplado y sea agn ´ostico a los distintos servicios que puedan acompa ˜narle.

5.1.2.

Arquitectura a nivel de microdise ˜

no

(41)

apli-5.1. Arquitectura software

caciones con muy poco acoplamiento e independiente de detalles de implementaci ´on, como es el caso de todo lo relacionado con entrada/salida (por ejemplo, el sistema de persistencia, o las interacciones con plataforma o sistema operativo) o el uso de frameworks. Las aplicaciones resultan f ´acilmente testeables, extensibles y manteni-bles. Consiste en separar y agrupar los componentes de la aplicaci ´on en varias capas “conc ´entricas” seg ´un el nivel de abstracci ´on de su l ´ogica, por lo que nos hace cum-plir ya en cierto grado el principio de responsabilidad ´unica. Podemos reducir estas capas a las de dominio, aplicaci ´on e infraestructura. El dominio se encuentra en el coraz ´on del programa y por encima de ´el se encuentran la capa de aplicaci ´on y la de infraestructura, en ese orden.

En la figura 5.3 se puede ver un esquema explicativo de la arquitectura limpia de Robert C. Martin. A la izquierda, la capa amarilla constituye la capa de dominio, la capa roja constituye la capa de aplicaci ´on y las capas verde y azul constituyen la capa de infraestructura. A la derecha se clarifica c ´omo se satisface el principio de inversi ´on de dependencias y el flujo de control.

Figura 5.3| La arquitectura limpia.

(42)

en-Cap´ıtulo 5. Dise ˜no e implementaci ´on

tidades de dominio en datos planos y sus respectivos mapeadores y los casos de uso o application services, que son clases que contienen la l ´ogica que se encarga de orquestar el comportamiento del dominio en cada uno de los casos de uso de la aplicaci ´on. Por ´ultimo, en la capa m ´as externa, se encuentra el c ´odigo que de algu-na forma se acopla a algualgu-na tecnolog´ıa ajealgu-na a la aplicaci ´on, como los controladores delframework web, las implementaciones de los repositorios o c ´odigo con interacci ´on con el sistema de ficheros. Estas capas tienen una estricta regla de dependencia de fuera hacia dentro, es decir, la capa dominio no puede depender de ning ´un compo-nente de otra capa, la capa de aplicaci ´on solo puede depender de la capa de dominio y la capa de infraestructura no tiene restricci ´on. Para asegurar esto, se cumple el principio de inversi ´on de dependencias y, cuando capas m ´as internas interact ´uan con l ´ogica de m ´as bajo nivel, lo hacen a trav ´es de interfaces implementadas por capas m ´as externas. Esto es, las capas internasexponen puertos y las capas externas pro-veen sus adaptadores. Un ejemplo es la persistencia de los datos: el dominio hace uso de repositorios conociendo ´unicamente su API, y en la capa de infraestructura se encontrar ´an los adaptadores que implementen esa API, que podr´ıan ser una im-plementaci ´on usando MongoDB o una imim-plementaci ´on manteniendo una tabla hash en memoria siendo ambas totalmente intercambiables, cumpliendo con el principio de sustituci ´on de Liskov. Este enfoque de puerto-adaptador se basa directamente en el principio de segregaci ´on de interfaces y permite, en ´ultima instancia, cumplir con el principio abierto-cerrado.

Adem ´as de el aislamiento del microservicio de triaje con respecto a su entorno, existe tambi ´en una separaci ´on de la l ´ogica en el interior de ´este en base a la res-ponsabilidad o inter ´es desde el punto de vista de negocio. Concretamente, se sepa-ra la l ´ogica de la evaluaci ´on de los triajes y su gesti ´on de la l ´ogica relacionada con la identidad y el acceso. Es por esto que existen los directorios identity-access y triage-evaluation. Estos dos entornos distintos reciben el nombre debounded con-texts o contextos limitados, seg ´un describe la metodolog´ıa del dise ˜no guiado por el dominio. Con esto conseguimos mayor mantenibilidad e independencia entre los dos contextos distintos.

(43)

5.1. Arquitectura software

Ciclo de vida de la petici ´on

Para dar una buena visi ´on general de alto nivel de c ´omo funciona la aplicaci ´on respecto a los distintos componentes que se han nombrado en esta secci ´on, se explica a continuaci ´on el flujo de control durante el ciclo de vida de una petici ´on HTTP.

Tradicionalmente, cuando llega una nueva petici ´on, ´esta pasa por los filtros del framework que haya configurados. Nosotros, para tener mayor control sobre la l ´ogica que se ejecuta entorno a los casos de uso (o application services) y tener mayor capacidad de reutilizaci ´on al no acoplarnos al framework, implementamos una serie deproxies/decoradores que envolver ´an a las instancias de losapplication servicesen lugar de usar estos filtros delframework.

En el siguiente segmento de c ´odigo se puede ver la l ´ogica del controlador que se ejecuta en el endpoint POST - /triage, que se corresponde con el caso de uso ¨ınsertar nuevo algoritmo triaje”.

@PostMapping

public ResponseEntity insertTriage(

@RequestBody final CreateTriageRequest request, @RequestBody String body,

@RequestHeader("Authorization") String authHeader ) {

new EventPublisherResetApplicationService<>(

new SecuredApplicationService<>(

new TriageJSONSchemaValidationApplicationService<>(

new CreateTriage(repository, mapper), jsonSchema, body ), authService, JWTAuthorizationData.fromAuthorizationHeaderString( authHeader,

(44)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

return ResponseEntity.ok().build(); }

Podemos ver que el application service principal que representa el caso de uso,

CreateTriage, est ´a siendo “extendido” por tres decoradores.EventPublisherResetApplicationService se encarga de resetear elevent publisher y configurar los suscriptores que van a

es-cuchar los eventos que se disparen durante la petici ´on, tal y como se ve en el siguiente segmento de c ´odigo.

public class EventPublisherResetApplicationService<S, T extends

ApplicationRequest> implements ApplicationService<S, T> {

private ApplicationService<S, T> proxiedApplicationService;

private EventStore eventStore;

private PendingTriagesQueue queue;

private Channel rabbitMQChannel;

public EventPublisherResetApplicationService(

ApplicationService<S, T> proxiedApplicationService, EventStore eventStore,

PendingTriagesQueue queue, Channel rabbitMQChannel ) {

this.proxiedApplicationService = proxiedApplicationService;

this.eventStore = eventStore;

this.queue = queue;

this.rabbitMQChannel = rabbitMQChannel; }

@Override

public S execute(T request) {

(45)

5.1. Arquitectura software

} }

Despu ´es, se ejecuta la l ´ogica del decorador SecuredApplicationService, que se encargar ´a de autorizar al usuario la ejecuci ´on del caso de uso seg ´un sus permisos. En este caso, se le inyecta al decorador el puerto AuthorizationService. En el en-torno de producci ´on real, un adaptador debe ser implementado haciendo uso de un proveedor externo, como otro microservicio, o incluyendo toda la l ´ogica necesaria en el mismo adaptador. En este caso, hemos simulado el servicio de autorizaci ´on con una implementaci ´ondummy.

El tercer y ´ultimo decorador, TriageJSONSchemaValidationApplicationService, se encarga de validar el payload de la petici ´on en formato JSON, siguiendo el esque-ma que se encuentra en el repositorio

(applications/main/resources/triage-json-schema.json).

Los application services y sus decoradores deben conocer ´unicamente interfaces de dominio o componentes de la capa de aplicaci ´on para cumplir la regla de depen-dencia. En nuestro caso se cumple para todos los application services principales, aunque para algunas dependencias de los decoradores se ha roto la regla para agili-zar el desarrollo. Como se explicar ´a en el cap´ıtulo 7, en las conclusiones, este tipo de arquitectura conlleva ingenier´ıa excesiva para dominios poco cambiantes y sencillos.

En cualquier caso, todas las dependencias de los casos de uso y sus decoradores son inyectadas previamente en el controlador haciendo uso del potente contenedor de dependencias delframework.

Siguiendo con el ciclo de vida de la petici ´on, una vez llegados a la ejecuci ´on del application service principal, ´este normalmente necesita recuperar el estado desde alg ´un sistema de persistencia. Lo que conoce el caso de uso es una interfaz de domi-nio que representa esta responsabilidad, que tiene una implementaci ´on en MongoDB. En el siguiente segmento de c ´odigo se muestra la l ´ogica del caso de uso de evaluar el estado cr´ıtico del paciente, es decir, realizar un triaje parcial.

public CriticalCheckAssesmentOutput execute( CheckForCriticalStateRequest request ) {

ChiefComplaint selectedChiefComplaint = new ChiefComplaint(

new ClinicalFindingId(request.triageChiefComplaintId), null); Triage selectedTriage = repository.find(selectedChiefComplaint);

(46)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

throw

TriageDoesNotExistException.withChiefComplaint(selectedChiefComplaint); }

CriticalCheckAssesmentOutput output = selectedTriage.checkForCriticalState( request.findingIds.parallelStream().map(fStr -> new

ClinicalFinding(new ClinicalFindingId(fStr),

null)).collect(Collectors.toList()) );

if (!output.hasCriticalState) { queue.enqueue( CriticalCheckTriageAssessed.create(selectedTriage.chiefComplaint(), output)); EventPublisher.instance().publish( new PendingCasesQueueSizeChanged()); } return output; }

Una vez que el caso de uso consigue las entidades necesarias, ejecuta las ac-ciones pertinentes, que disparan los eventos de dominio correspondientes, de for-ma que los subscribers saben cu ´ando tienen que ejecutarse. En el caso del seg-mento de c ´odigo anterior, si el estado resulta ser no cr´ıtico, se publica el evento PendingCasesQueueSizeChanged, cuyo subscriber es

RabbitMQQueueSizeChangedNotificationSubscriber. Este subscriber se encargar ´a de publicar altopic queue-sizede RabbitMQ, que es el canal de notificaci ´on en tiem-po real del n ´umero de casos pendientes. Se puede ver la l ´ogica descrita en el siguiente segmento de c ´odigo.

public class RabbitMQQueueSizeChangedNotificationSubscriber implements

EventSubscriber<PendingCasesQueueSizeChanged> {

private final Channel rabbitMQClient;

private final PendingTriagesQueue queue;

public RabbitMQQueueSizeChangedNotificationSubscriber(Channel rabbitMQClient, PendingTriagesQueue queue) {

this.rabbitMQClient = rabbitMQClient;

this.queue = queue; }

@Override

(47)

5.1. Arquitectura software

long queueSize = queue.numberOfEnqueuedCases();

try {

rabbitMQClient.basicPublish(

"amq.topic",

"queue-size",

null,

Long.toString(queueSize).getBytes()); } catch (IOException e) {

throw new RuntimeException("Couldn’t publish queue size notification.");

} }

@Override

public Class<PendingCasesQueueSizeChanged> subscribedToEventType() {

return PendingCasesQueueSizeChanged.class; }

}

Al final de la ejecuci ´on del caso de uso, si fuera necesario, el mapeador de los datos transformar´ıa las entidades en objetos planos de transporte de datos (DTO,data transfer object) y ´estos ser´ıan retornados. Puede verse, como ejemplo, el siguiente segmento de c ´odigo perteneciente al caso de uso de la evaluaci ´on del triaje completo.

AlgorithmLevel output = selectedTriage.fullyAssess(

request.findingIds.parallelStream().map(fStr -> new ClinicalFinding(new

ClinicalFindingId(fStr), null)) .collect(Collectors.toList()), prevAssesment

);

return mapper.mapAlgorithmLevel(output);

Por ´ultimo, estos datos los utilizar´ıa el presentador deframework para representarlo en JSON o el formato que fuere.

(48)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

Figura 5.4| Reglas de dependencias entre las diferentes capas de la aplicaci ´on.

5.2.

Interfaz de usuario

Como ejemplo de consumidor del servicio de triaje, hemos implementado una in-terfaz web que utiliza todos los casos de uso disponibles en elback-end. Esta interfaz web est ´a desarrollada en VueJS como una SPA (single page application), que evita re-cargas de la p ´agina cuando se cambia de vista aprovechando la t ´enica de desarrollo AJAX (Asynchronous Javascript and XML).

Los estilos de la interfaz se han desarrollado sin hacer ning ´un uso de frameworks o preprocesadores de CSS.

Con elframework VueJS desarrollamos bas ´andonos en componentes, que son ins-tancias reusables del propio Vue con un nombre concreto que usamos como etiqueta. Por ejemplo:

<TriageProcess

:selectedTriage="selectedTriage"

:step="startingStep"

@confirmed="onConfirmation"

></TriageProcess>

Es un paradigma muy similar a la nueva especificaci ´on de Web Components de la w3c.

(49)

5.2. Interfaz de usuario

5.2.1.

Acceso

La autorizaci ´on funciona de forma simulada en el backend esperando tres posi-blestokensque corresponden a los tres roles diferentes de la aplicaci ´on:token-admin,

token-health-professionalytoken-telephone-operator. Por otra parte, en el clien-te se simula la auclien-tenticaci ´on, inclien-terceptando las llamadas a cierto endpoint. En nues-tro caso, existen tres usuarios distintos con mismo nombre de usuario y contrase ˜na: admin,healthprofessionalytelephoneoperator. Con cada una de las credenciales, el cliente web almacenar ´a el respectivo token de acceso, antes nombrado, que habr ´a “devuelto” la llamada.

Figura 5.5| Pantalla de acceso.

5.2.2.

Pantalla principal del administrador

(50)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

Figura 5.6| Pantalla principal del administrador.

5.2.3.

Pantalla principal del profesional sanitario

En la figura 5.7 se puede ver la pantalla principal del profesional sanitario. A dife-rencia del administrador, los usuarios con este rol no podr ´an realizar un triaje parcial.

(51)

5.2. Interfaz de usuario

5.2.4.

Pantalla principal del teleoperador

En la figura 5.8 se puede ver la pantalla principal del teleoperador. Los usuarios con este rol solo tienen permitido realizar triajes parciales.

Figura 5.8| Pantalla principal del teleoperador.

5.2.5.

Buscador

Un componente en com ´un para todos los usuarios es el buscador de la queja prin-cipal de la llamada, que es identificador de cada algoritmo de triaje. En este caso, se cargan todos los triajes almacenados para hacer una b ´usqueda en memoria en el pro-pio cliente, puesto que el n ´umero de algoritmos de triaje es reducido en un sistema bien dise ˜nado.

(52)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

Figura 5.9| Buscador.

(53)

5.2. Interfaz de usuario

5.2.6.

Pantalla de carga

Uno de los aspectos m ´as importantes en el dise ˜no de interfaces es el de asegurar el ofrecimientofeedback informativo. Por ello, es importante a ˜nadir pantallas de carga, sobre todo en las simple page applications, donde la pesta ˜na del navegador nunca recarga.

En nuestra interfaz, aparece la secci ´on del contenido de la aplicaci ´on en blanco y una animaci ´on en el centro de ´esta para indicar el estado “cargando”.

Figura 5.11| Pantalla de carga.

5.2.7.

Triaje parcial

En la figura 5.12 se puede ver la pantalla del proceso de triaje parcial. A la izquier-da se muestran los discriminantes que pertenecen a los niveles cr´ıticos del algoritmo. Los discriminantes que pertenecen a niveles m ´as urgentes aparecen m ´as arriba. A la derecha se muestran la queja principal que identifica al algoritmo, el nombre del dis-criminante, su definici ´on y las preguntas sugeridas. Abajo se encuentran los botones que sirven para indicar si se ha hallado el discriminante o no, omitir el paso o volver al paso anterior.

(54)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

ya que m ´as tarde un profesional sanitario se encargar ´a de evaluar de manera m ´as profunda el caso.

Por otro lado en la figura 5.14 se muestra la pantalla de confirmaci ´on y finalizaci ´on habiendo encontrado un estado cr´ıtico y, por lo tanto, mostrando las recomendaciones oportunas mientras llegan los recursos de emergencia.

Figura 5.12| Inicio del proceso de triaje parcial.

(55)

5.2. Interfaz de usuario

Figura 5.14| Confirmaci ´on y finalizaci ´on del triaje parcial con estado cr´ıtico.

5.2.8.

Triaje completo

El caso de la pantalla del triaje completo es parecido al del triaje parcial. A diferen-cia de ´este, a la izquierda se muestran los discriminantes de todos los niveles. A la derecha, la informaci ´on mostrada por cada discriminador y los botones de navegaci ´on son id ´enticos. Se puede ver en la figura 5.15.

(56)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

Figura 5.15| Inicio del proceso de nuevo triaje completo.

(57)

5.2. Interfaz de usuario

5.2.9.

Triaje pendiente

La pantalla del triaje pendiente es id ´entica a la del triaje completo, s ´olo que utiliza la informaci ´on del triaje parcial previo. Se muestra en la figura 5.17.

La opci ´on de evaluar un caso pendiente se muestra desactivada si la aplicaci ´on detecta que no hay casos en cola, como muestra la figura 6.1.

(58)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

(59)

5.3. An ´alisis de las herramientas

5.3.

An ´alisis de las herramientas

Para satisfacer el requisito de soporte multiplataforma se ha escogido la plataforma de desarrollo de JVM y, en concreto, el lenguaje de programaci ´on Java. Asimismo, el software podr ´a ser distribuido en un contenedor de Docker, por lo que se facilita la instalaci ´on y despliegue en cualquier sistema operativo.

De alta importancia es tambi ´en dotar al sistema de interoperabilidad sem ´antica para facilitar la comunicaci ´on entre distintos proveedores y as´ı mejorar los servicios sanitarios. Con este objetivo, es necesario trabajar con vocabularios est ´andar para la representaci ´on de informaci ´on m ´edica. Desde el inicio del proyecto se preve´ıa usar la ontolog´ıa HPO (Human Phenotype Ontology) para conseguir la interoperabilidad sem ´antica y para aprovechar caracter´ısticas propias de las ontolog´ıas, como la ca-pacidad de computar valores de similitud entre conceptos, que se cre´ıan que pod´ıan ser necesarias para dar soluci ´on al problema. Tras el estudio del estado del arte, se clarific ´o que una mejor opci ´on ser´ıa la ontolog´ıa de SNOMED CT. SNOMED CT (Sys-tematized Nomenclature of Medicine – Clinical Terms) tiene versiones bastante m ´as maduras en otros idiomas aparte del ingl ´es, incluso con extensiones localizadas (por ejemplo, hay una versi ´on en espa ˜nol de Espa ˜na y en espa ˜nol de Argentina y espa ˜nol de Uruguay), es el vocabulario sanitario m ´as amplio y preciso que existe e incluye los conceptos necesarios para definir todas las quejas principales, todos los hallazgos cl´ınicos y todos los discriminantes. Sin embargo, la HPO incluy ´o hace muy poco al-gunos conceptos de signos y s´ıntomas comunes, m ´as all ´a de fenotipos relacionados con enfermedades hereditarias, lo cual se presenta como un problema por su poca madurez. Adem ´as, la HPO no ha sido traducida al espa ˜nol. La principal ventaja de SNOMED CT es que es un vocabulario extensible, de modo que se pueden construir expresiones inequ´ıvocas que identifiquen conceptos m ´edicos con cualquier nivel de refinamiento. La IHTSDO (International Health Terminology Standards Development Organisation), la organizaci ´on que posee SNOMED CT, ha desarrollado una librer´ıa para Java con el objetivo de analizar y validar sint ´acticamente estas expresiones, de la cual se hace uso en este programa.

(60)

va-Cap´ıtulo 5. Dise ˜no e implementaci ´on

lidador de los datos que recibe la aplicaci ´on. Usando este est ´andar, podemos hacer uso de librer´ıas que realicen la validaci ´on por nosotros, pas ´andole los datos recibidos y elschemaque debe cumplir.

Uno de los requisitos m ´as complejos es el de hacer el servicio agn ´ostico a otros sistemas externos y proveer la capacidad de ser integrable en un CRM. Para dar so-luci ´on a esta condici ´on es clave la arquitectura del sistema completo. Se ha pensado el servicio de triaje como un microservicio que es, por definici ´on, independientemente funcional y que puede ser integrado con otros servicios (en este caso, todo el sistema CRM existente) a trav ´es de su API expuesta. Se detalla este enfoque en profundidad en la secci ´on 5.1.1.

Esta API expuesta por el microservicio puede ser desarrollada sobre diferentes protocolos como HTTP, AMQP o incluso directamente sobre TCP. Sin embargo, HTTP es un candidato suficientemente bueno y conocido como para explorar las otras alter-nativas.

Teniendo claro el principal punto de entrada de la aplicaci ´on, una API HTTP, el siguiente paso l ´ogico es elegir un framework sobre el que apoyarse: no es justifica-ble implementar desde cero toda la l ´ogica relacionada con la comunicaci ´on HTTP y el funcionamiento de un servidor en Java. As´ı pues, un candidato competente es el framework Spring Boot, uno de los m ´as usados y conocidos, si no el que m ´as.

La persistencia de los algoritmos de triaje se ha realizado haciendo uso del gestor de bases de datos NoSQL MongoDB, debido a su facilidad de uso y manejo de docu-mentos JSON, el formato de datos que se va a utilizar a lo largo de todo el proyecto.

Con respecto a la interfaz web, se ha escogido Vue como framework de desarrollo por su facilidad de aprendizaje, por su entorno de desarrollo modular y flexible y por su rico ecosistema y versatilidad.

(61)

5.3. An ´alisis de las herramientas

trabajar con WebSockets por su mayor facilidad de integraci ´on con Spring Boot y el message broker RabbitMQ, a trav ´es del formato de datos STOMP.

Igualmente, la elecci ´on de RabbitMQ como message broker ha sido influida por la facilidad de integraci ´on con Spring Boot, aunque tambi ´en es remarcable ser uno de losmessage broker m ´as utilizados.

5.3.1.

Herramientas de desarrollo

IntelliJ IDEA

IntelliJ IDEA es un entorno de desarrollo integrado (integrated development envi-ronment, IDE) para desarrollar software. Est ´a desarrollado por el equipo de JetBrains y est ´a disponible una edici ´on community con una licencia Apache 2 y una edici ´on comercial con una licencia propietaria [50].

Entre sus funcionalidades se encuentra una asistencia en la escritura de c ´odigo muy potente (autocompletado de c ´odigo analizando el contexto, navegaci ´on, refacto-rizaci ´on, linting o detecci ´on de errores y sugerencias para arreglar inconsistencias); herramientas incorporadas e integraci ´on con otras herramientas de desarrollo como gestores de dependencias, control de versiones, gestores de bases de datos, Docker, etc.; un gran ecosistema deplugins que permiten a ˜nadir funcionalidades al IDE; y so-porte de m ´ultiples lenguajes de programaci ´on, frameworks y tecnolog´ıas (la mayor´ıa a trav ´es deplugins).

Visual Studio Code

Visual Studio Code es un editor de c ´odigo multiplataforma y con soporte multilen-guaje. Permite abrir uno o m ´as directorios que pueden ser guardados como workspa-ces para su reutilizaci ´on. Tiene una potente command palette que permite acceder a numerosas caracter´ısticas que no son expuestas en los men ´us.

Se puede extender en funcionalidad v´ıaplugins, que est ´an a disposici ´on a trav ´es de un repositorio central. Una caracter´ıstica notable es la capacidad de crear extensiones que a ˜naden asistencia para nuevos lenguajes, apariencias, depuradores, an ´alisis de c ´odigo est ´atico o linters haciendo uso del Language Server Protocol y conectarse a servicios adicionales.

(62)

Cap´ıtulo 5. Dise ˜no e implementaci ´on

pueda usarse en cualquier plataforma, en cualquier lugar y para cualquier lenguaje de programaci ´on [51].

Git

Git es un sistema de control de versiones distribuido para supervisar los cambios en el c ´odigo durante el desarrollo de software. Es dise ˜nado para coordinar el trabajo entre programadores, pero puede ser usado para monitorear cambios en cualquier conjunto de archivos. Sus objetivos incluyen la rapidez, la integridad de los datos y el soporte para flujos de trabajo distribuidos y no lineales.

Fue creado por Linus Torvalds en 2005 para el desarrollo del kernel de Linux con otros desarrolladores del kernel que contribuyeron a su desarrollo inicial. Su principal encargado de mantenimiento desde 2005 es Junio Hamano. Tal y como la mayor´ıa de los otros sistemas de control de versiones distribuido y a diferencia de la mayor´ıa de los sistemas cliente-servidor, cada directorio Git en cada ordenador es un repositorio integral, con la historia completa y con capacidades completas, independientemente de la existencia de conexi ´on a internet o de un servidor central.

Es, adem ´as, software libre y de c ´odigo abierto, distribuido bajo la licencia GPL 2.

Github

GitHub es una empresa que provee de un servicio de alojamiento de c ´odigo para el control de versiones del desarrollo de software usando el anteriormente mencionado Git.

Ofrece todos las funcionalidades del control de versiones distribuido y de la ges-ti ´on del c ´odigo, adem ´as de proveer sus propias prestaciones. Proporciona control de acceso y varias funciones de colaboraci ´on como el monitoreo de bugs, peticiones de nuevas caracter´ısticas, gesti ´on de tareas ywikis para cada proyecto.

Referencias

Documento similar
