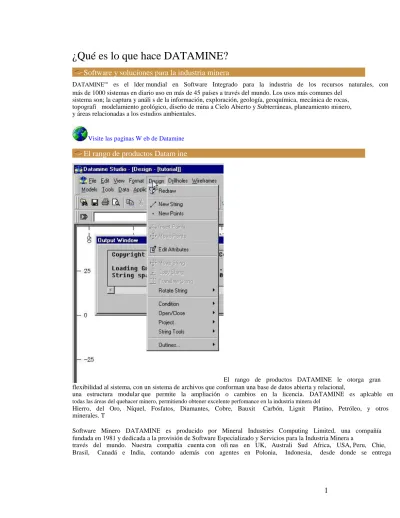

¿Qué es lo que hace DATAMINE?
Software y soluciones para la industria minera
DATAMINETMes el lder mundial en Software Integrado para la industria de los recursos naturales, con más de 1000 sistemas en diario uso en más de 45 países a través del mundo. Los usos más comunes del
sistema son; la captura y análi s de la información, exploración, geología, geoquímica, mecánica de rocas, topografí modelamiento geológico, diseño de mina a Cielo Abierto y Subterráneas, planeamiento minero, y áreas relacionadas a los estudios ambientales.
Visite las paginas W eb de Datamine
El rango de productos Datam ine
El rango de productos DATAMINE le otorga gran flexibilidad al sistema, con un sistema de archivos que conforman una base de datos abierta y relacional,
una estructura modular que permite la ampliación o cambios en la licencia. DATAMINE es aplcable en
todas las áreas del quehacer minero, permitiendo obtener excelente perfomance en la industria minera del
Hierro, del Oro, Níquel, Fosfatos, Diamantes, Cobre, Bauxit Carbón, Lignit Platino, Petróleo, y otros minerales. T
Software Minero DATAMINE es producido por Mineral Industries Computing Limited, una compañía fundada en 1981 y dedicada a la provisión de Software Especializado y Servicios para la Industria Minera a
través del mundo. Nuestra compañía cuenta con ofi nas en UK, Australi Sud Africa, USA, Peru, Chie, Brasil, Canadá e India, contando además con agentes en Polonia, Indonesia, desde donde se entrega
atención a nuestros clientes y soporte de primer nivel a todos nuestros usuarios en el mundo.
El principal producto es Datam ine Studio el cual esta construido en base a un núcleo central lamado Core que provee una excelente administración de datos a través de un sistema de base de datos relacional con completos desplieges gráficos, estadística y
administración de datos de sondajes. Datam ine Studio provee también una nueva interface de acuerdo a los estándares de la industria que permite escribir scripts usando Javascript o VBScript. Estos scripts son incluidos dentro de un documento HTML el cual puede ser cargado en la interface de Datam ine Studio para ejecutar con comandos Datam ine.
En Datam ine Studio, la ventana Design se encuentra en un ambiente gráfico interactivo para el
despliegue y manipulación de sondajes, modelos de bloques, wireframe (Modelos Digit es de Terreno (DTM)), puntos y strings. Incluye algunos archivos CAD y completa digit ización, manipulación de strings
e interactivas funciones de ploteo.
Modulos
Visualizador 3D Exploración Geológica Geoestadística Avanzada Modelamiento de Bloques Modelamiento de Sólidos Estudio de Yacimientos Plegados Manejo de la TopografíDiseño de mina a Cielo Abierto Planifcación de la Producción
Optimización de las Mezclas para el Blendaje Planifcación Corto Plazo
Manejos de los Stockpil
Planeamiento Minas Subterráneas Diseño Tronaduras
Optimización Subterránea
Características
Interface W indowsGráfica 3-D de última generación
Conexión Directa con otros Sistemas a través de Nuestros Data Source Drivers DBMS Relacional
Automatización de los Procesos Soporte en línea de primer nivel
Aplicaciones
Núcleo Central (Core)Diseño interactivo en 3D, Manejo y Procesamiento de la Información, y Herramientas de Ploteo. Exploración
Entrada de datos, Estadística, Edición de Sondajes, Evaluación de Reservas Modelam iento Geológico
Geoestadística, Modelo de Bloques, Evaluación de Reservas Mecánica de Rocas
Mapeo, estereografía, Clasifcación del Macizo Rocoso Planeam iento Mina Cielo Abierto
Opti zación de Pit Planeamiento Largo Plazo, Diseño de Rampas y Pits Planeam iento Mina Subterránea
Opti zación y Diseño de Desarroll Producción Mina
Manejo Topografí Control de Leyes, Planifcación, Mezclas para la Producción Rehabilitación de la Mina
Ingeniería Ambiental, Pedimentos, Rehabilit ón y Estudios del uso de Terrenos
Usando los Tutoriales
Requisitos Previos
Para usar este tutorial usted puede necesitar los siguientes componentes instalados en su computador:
Datam ine Studio Version 1.0 o posterior
Base de datos para el Tutorial
¿Cuál es la versión de Datam ine Studio que está instalada?
Desde la barra de menu escoger Help | About Datam ine StudioLa información acerca de la instalación del producto es desplegada junto con esta versión.
La base de datos del tutorial está instalada con el software y normalmente se localiza en el directorio database\tutorial en el disco donde usted instaló el software.
Licencia para los Módulos
Dependiendo de los módulos que usted haya adquirido, usted puede verse imposibiliado de seguir algunas de las lecciones de este tutorial . Si usted trata de ejecutar un comando para el cual usted no tiene licencia, usted recibirá un mensaje de advertencia.
Usted estará posibilitado para proceder a lecciones posteriores usando los archivos de muestras suministrados por la base de datos.(ver abajo).
Navegando a través de los Tutoriales
El usuario puede ingresar al tutorial en cualquier lección; sin embargo se recomienda seguir
la secuencia de diseño de las mismas, ya que fueron estructuradas de tal forma de ir
incrementando la difcultad y una lección más adelantada puede necesitar del conocimiento de lecciones previas.
Este símbolo indica que la lección usa funciones de la base de datos de Datamine
Este símbolo indica que la lección usa la ventana Design
Seleccione Contents para mostrar los contenidos de la página, y seleccione alguna de las lecciones
Seleccione el botón Continue ubicado en el parte inferior y superior de cada página para avanzar a la siguiente página de la lección.
Haga click en el botón Back de la barra de herramientas del tutorial para volver a la página anterior de esta lección.
lección
Seleccione este botón para pasar a la lección cuyo nombre es especifcado a continuación.Archivos de Muestras
Un completo conjunto de archivos de muestras se han incluido en la base de datos de este
tutorial. Cuando el usuario deba ingresar un archivo creado en otra lección, usted podrá usar
los archivos de muestra anteponiendo el carácter "_" al inicio del nombre del archivo del usuario. Por ejemplo al requerir ingresar el archivo de sondajes de nombre
holes
, el usuariopuede sustit r el nombre por
_holes
. Un listado completo de los archivos de muestras será entregado en elIndice de Archivos con el linkeo con la lección correspondiente donde ell fueron creados.Conociendo Datamine
En este tutorial podrá explorar las características de nuestra nueva Inteface W indows para el Usuario DATAMINE y aprender como esta trabaja:
Comenzando Datam ine Buscando archivos Vizualizador de archivos Edición de los archivos
Selección y ejecución de los comandos Ayuda en línea
Como salir de Datam ine
Comenzando DATAMINE
Desde el botón Start de W indows,seleccionar Program as y escoger Datam ine | Datam ine Studio.
Si usted está comenzando un nuevo proyecto, haga click en OK y complete lo que se requiere en New Project W izard.
Usted puede buscar el directorio de trabajo que contenga la base de datos que quiere usar y luego darle un nombre al proyecto.
Cuanto usted tenga completas las secciones requeridas, haga click en Finish para comenzar Datamine.
Si usted tiene un archivo reciente que quiere ejecutar, haga click en el menu recent, y seleccione el archivo que la li a entrega.
De forma alternativa revise en Open Existing Project y busque el proyecto requerido. Todos los archivos de proyectos (ejecutables) tienen la extensión .dmd.
Conociendo la Interface
Las principales características de nuestra nueva interface para el usuario son enumeradas a continuación, baje en su pantalla para ver una completa descripción de cada una de ell
Barra de Titulos
La barra de tít os muestra el nombre de la aplicación seguido del nombre de la actual ventana seleccionada. El nombre del proyecto aparecerá entre paréntesis, como por ejemplo
Datamine Studio - Design [t orial].
Barra de Menu
La barra de Menu le da acceso a todos los comandos Datamine. Todos los comandos que usted usará en este tutorial son desplegados desde la Barra de Menu.
Toolbars
Los botones de la barra de Herramientas, agrupados por función, proveen un rápido acceso a los comandos de uso más frecuente dentro de la barra de menúes. Un set standard de la
barra de herramientas es desplegado en el inicio de la instalación del software, pero otras son desplegadas desde el menu Tools | Custom ize cuando usted selecciona la barra de herramientas. Todas las barras de herramientas pueden seleccionarse u ocultarse usando este diálogo. Además pueden moverse a cualquier lugar de la pantall
Ubicación de la barra de herram ientas
Cuando se mueve un menú de herramientas (haga click y arrastre el borde del menú) este puede ubicarse en cualquier posición de la pantalla como un menú fl ante, o bien puede ser
fijado en alguno de los bordes de la pantall
Buscador de la Base de Datos
Esta ventana de diálogo es mostrada al seleccionar el botón "Database Browser" en la
barra de herramienta o seleccionando el botón buscador sobre los comandos Datamine. El botón " database browser" da acceso a información acerca de archivos en la actual base
de datos.
Com ando Buscador (Browser)
El comando buscador (Browser) da acceso a los mismos comandos que la barra de menu de
aplicaciones, pero en un formato diferente. Esto fue hecho para ser compati e con versiones
anteriores de Datamine. Sin embargo el método recomendado de selección de comandos es
desde el menu de barras y herramientas.
El comando Buscador es parte de la Ventana de Customización. Cuando usted carga Datamine, esta ventana está oculta. Si usted quiere usar la Ventana de Customización, haga
click sobre la pantalla de fondo, y desde el menu "Select ToolBars/Dockable W indows", seleccione la opción "Customization W indow".
Ventana de Salida
El texto generado por comandos y procesos es mostrado en esta ventana Output y puede ser cortado o copiado para almacenarse en el portapapeles de W indows o enviarse a impresión. Normalmente este panel es fl ante pero puede ser fijado de la siguiente manera:
ñ Haga click con el botón derecho del mouse en el borde de la ventana para desplegar
el menú (Allow Docking, Hide, Float in Main W indow)
ñ Desactive la opción "Float in Main W indow" y active "Allow Docking"
ñ Ubique el cursor sobre la barra de tít o, haga click con el botón izquierdo y manténgalo presionado. Mueva la ventana hasta que la mayor parte de ésta se sit
en la zona donde quiere fijarla dentro de la ventana principal. Usted puede fij a a lo largo de los 4 lados (izquierda, derecha, arriba o abajo).
Para volver a dejarla fl ante:
ñ Haga click con el botón derecho en el borde de la ventana y seleccione la opción "Alow Docking"
ñ Para prevenir que la ventana quede arriba de manera permanente, es más recomendable utilizar la opción "Float in Main W indow".
Ventana Design
Todos sus diseños son creados en la ventana Design. Note que los comandos de la ventana Design pueden ejecutarse sólo si esta ventana está activa.
Ventana de Visualización 3D
Usted puede ver los datos mostrados en la ventana Design (o una selección de ellos) en la ventana de visualización (visualizaer window). Esta entrega una vista 3D, la cual puede ser rotada, trasladada o permite acercamientos mediante el uso del mouse.
Ventana Gráfica
Todas las salidas gráficas, como por ejemplo los archivos de ploteo, son enviados a la Ventana Gráfica.
Barra de Estado
Este barra de estado se muestra en el fondo de la ventana de trabajo principal, y
entrega mensajes de ayuda en línea, y otras informaciones concernientes a la actual
sesión de trabajo de Datamine.
Buscando los Archivos
Los archivos o tablas de la base de datos son almacenados en un formato binario el cual ahorra espacio en disco y mejora la velocidad de acceso y procesamiento de los datos. Para
ver este Buscador de Archivos, haga click en el botón desde el menú de herramientas o desde el Menú File.
Para ver los Nom bres de los Archivos en su Directorio de Trabajo
Los archivos o tablas de la base de datos es organizada según el tipo de archivo, por ejemplo según Modelos de Bloques, Sondajes, Ploteos, etc. Para ver los archivos de un ti
en particular, pinche en lo que extenderá la tabla a un siguiente icono que mostrará el ti de archivo, por ejemplo Downhole Sam ple, muestra los archivos que contiene, o expanda All para ver toda la tabla.
Para ver inform ación acerca de un archivo
Ahora haga click (sólo un vez) en uno de los archivos. Información acerca de este archivo seleccionado será desplegada en la ventana de "File Name"; la descripción del archivo y su
número de registros serán también mostrados. Cada entrada en la ventana de File Name representa un campo del archivo. Un Archivo está constit do de Campos o Fields (análogo a
una columna de una planilla de cálculo) y registros o Records (similar a las filas de la misma planilla) donde cada Campo se describe por:
NAME TYPE STORED
1-8 caracteres
N para numéricos, A para alfanuméricos
Y(es) indica que el valor puede ser almacenado en cada registro.
N(o) indica que el Campo tiene un valor constante y es
DEFAULT
sólo almacenado en la descripción de la tabla como un valor por Defecto.
Valor por Defecto para este Campo.
Para ver el contenido de un archivo
Ahora haga un doble - click sobre uno de los archivos de la ventana de archivos. El encabezado de este y sus registros serán mostrados página a página en la Ventana de Salida. Para visualizar la siguiente página, haga click en Continue, o seleccione Cancel si desea finalizar.
En vez de un doble - click, intente pinchar con el botón derecho para que aparezca un nuevo menú "Colgante" de herramientas, encontrará útiles comandos a los cuales podrá acceder en forma directa.
Para editar contenidos de un archivo
Esta vez, pinche con el botón derecho sobre el nombre del archivo y en el menú colgante seleccione Edit, esto permitirá visualizarlo en el editor de DATAMINE. Use las flechas de su teclado (teclas de Arriba/Abajo, Derecha/Izquierda, y las de Avance de Página y Página Anterior) para recorrer el archivo a través de los Campos y de los Registros, o pinche el Campo de entrada con el Mouse. Intente tipeando un nuevo valor y usando los botones de las funciones para completar su edición. Para grabar los cambios que desee realizar deberá haga click el botón de Exit, y si por el contrario no desea preservar estos cambios, haga cli en el botón Abort y salir sin Grabar.
Seleccionando los Comandos
En DATAMINE existen más de 350 comandos, que ejecutan desde simples acciones tales
como el li ado y edición de archivos hasta acciones mucho más complejas, tales como evaluaciones de leyes de un modelo de bloques usando Krigeage. Además está la ventana
Design que es también accesible desde los iconos del menú o de la barra de herramientas.
Selección de los Com andos desde los Menúes o barra de
Herram ientas
Muchos de los comandos más frecuentemente utilizados, han sido ubicados en el menú principal y la barra de herramientas. Para ejecutar un comando desde el menú o la barra de
herramientas, sólo debe seleccionar el comando o botón con el puntero de su mouse.
Usando la Barra de Menu
Todos los comandos son accesibles desde la barra de menú.
Seleccionando un Com ando
Hacer click en la categoría Applications en la barra de menu y desde el menú desplegable escoger el comando Statistics | Com pute Statistics. El diálogo del comando STATS contiene cuatro carpetas de trabajo . El comando STATS entrega un resumen estadístico de
todos los campos numéricos de un archivo.
En el menú Files, seleccione el botón buscador próximo a la caja IN. El bucador de archivos aparecerá, y seleccione desde allí a tabla _holes desde el tipo de archivos Drill e y escoja el botón Select. Finalmente seleccione OK para ejecutar el comando. Los
resultados de este cálculo estadístico serán mostrados en la Ventana de Salida (Output W indow).
Comandos útiles para realizar pruebas
Los siguientes son los comandos:Com m and
Menu
Toolbar Description
Copy File - COPY Edit CopyFile Copia un archivo de datos Delete Datamine File - DELETE Sort Fil MGSORT Edit Delete File Data | Sort Borra un archivo de datos
Ordena los archivos
redraw-display View | Refresh Display Update- Visualizer-Objects Limpia la pantalla de la Ventana Design
Actualiza los objetos desplegados en el visualizador
Información Adicional
El usuario encontrará muchas alternativas de ayuda en línea, diseñadas para faciliarle su trabajo:
Contenido de los Help Datam ine
Haga click en la opción de Contents desde el menú de Help para ver todo el contenido de los Helps de DATAMINE
Estructura de los Help
Seleccione el botón Help presente en todos los comandos para desplegar la ayuda correspondiente (en formato html).
Tool Tips
Pase el puntero sobre los botones de la barra de herramientas para mostrar la descripción de cada ícono.
AutoHelp
Chequee esta opción sobre cualquier comando para desplegar la ventana de AutoHelp.
Guías en línea para el usuario
Util poderosos y comprensibles Guías para el Usuario y Descripción de Procesos son
entregados con la distribución del Software, en un CD y con formato de archivos PDF (junto a
un lector apropiado a este tipo de archivos).
Saliendo de Datamine
Para salir de DATAMINE, seleccione el comando Exit desde el Menú Fil o bien haga click en el botón Cerrar en la Barra de Tit o del Programa. El usuario no requiere grabar los archivos antes de salir.
Para salir de DATAMINE, seleccione el comando Exit desde el Menú Fil o bien haga cli
en el botón Cerrar en la Barra de Tít o del Programa. El usuario no requiere grabar los archivos antes de salir.
Siguiente Lección: Importando los datos de Sondajes
Importando Datos de Sondajes
Antes de cualquier trabajo con los archivos de datos de los
sondajes, estos deben ser ingresados al sistema en el directorio de trabajo. DATAMINE
cuenta con una amplia gama de drivers que transforman la importación de archivos externos
-de diferentes formatos- en un trabajo muy sencillo. Para esto debe usarse el comando
Import del menú Data (o bien seleccionando el botón correspondiente).
En ésta lección, realizaremos la importación de cuatro archivos que contienen la información
de la orientación y localización de los sondajes, como también las propiedades de las
muestras constituyentes:
collars.txt
surveys.txt
assays.txt
geology.txt
Coordenadas X, Y y Z de los collares de los Sondajes
Azimut e Inclinación de cada muestra del Sondaje Campos de interés de las muestras. En este caso leyes de Au y Cu
Clasifcación Geológica (Lit ógica) de las muestras
En DATAMINE entonces crearemos cuatro archivos correspondientes:
collars, surveys,
assays y geology
.Los archivos de DATAMINE tienen un formato binario de la forma *.dm (
"nombre_del_archivo.dm"). El usuario no deberá preocuparse por la extensión, ya que
esta permanece oculta.
Importando los Collares de los Sondajes
Antes de intentar la importación de algún archivo, siempre es recomendable revisarlo para
poder formarse una idea del formato estructura que este tiene, para esto abra el archivo
C:\database\tutorial\collars.txt con cualquier editor de texto que usted desee, como por ejemplo el Notepad, vi, etc. A continuación encontrará una pequeña sección de este archivo:
BHID XCOLLAR YCOLLAR ZCOLLAR
DH2675 8075.296 6634.682 387.0823 DH2737 8026.002 6625.184 385.0276 DH2812 7977.098 6656.163 389.9645 DH2813 7977.208 6676.462 392.8393 DH2832 7930.126 6634.572 387.5157
El usuario deberá notar que la primera fila contiene los nombres de los campos, y que cada
columna de datos está separada por una serie de espacios en blanco. Los nombres de campos siguen la convención de nombres usada por DATAMINE de tal forma que puede automáticamente ser reconocida como un archivo de collares al momento de la importación.
BHID es el identifcador de los sondaje, XCOLLAR es la coordenada Este del Collar del Sondaje, YCOLLAR es la coordenada Norte del Collar del Sondaje y ZCOLLAR es su elevación. Salga desde el editor de texto y regrese a DATAMINE.
Insertando un registro que contenga los nombres de los campos requeridos por DATAMINE antes de la importación le permitirá ahorrar mucho tiempo.
Para importar el archivo collars.txt
1.
Seleccione el botón Im port desde la barra de herramientas.2. En la pantalla de los drivers disponibles, baje y seleccione Text .
3.
Seleccione Tables en la caja de "Tipo de Archivo" y presione OK.4. En la pantalla de "Busqueda del Archivo Origen" , haga click dentro de la caja Look In y busque el directorio C:\database\tutorial.
5. Seleccione el archivo collars.txt y la opción Open para comenzar con el "Guia para la Importación".
Importando los Collares de los Sondajes (2)
El "Guia para la Importación" mostrará tres pantallas de dialogo; seleccione las siguientes opciones:
1.
Seleccione Delim ited en la caja de Tipo de Datos.2.
En la caja de "Datos de las Filas" , haga click en la opción de Header Row. Esto permitirá que los nombres de los campos de la primera fila sean usados al setear la respectiva tabla de la base de datos.3.
Seleccione el botón de continuar (Next) para pasar a la siguiente ventana de dialogo.Este archivo también puede importarse usando la opción de ancho fij Fixed W idth), sin embargo usted encontrará que el método Deli ted es generalmente más fácil rápido de usar.
Importando los Collares de los Sondajes
(3)
Seleccione las opciones de esta ventana como se muestran a continuación:
1.
Seleccione Space en la caja de los "Separadores".2.
Seleccione la opción Treat Consecutive Delim iters as One.La presentación previa deberá mostrar las líneas verticales dibujadas entre cada columna de datos, indicando las divisiones de la columnas de información.
3.
Escoger el botón Next para pasar a la siguiente ventana de dialogo.Importando los Collares de los Sondajes (4)
1.
La última ventana del "Guía para la Importación" controla el tipo de Campo y permiteignorar las columnas que no se deseen importar. Haga click en la columna de BHID en la caja para la vista previa y setee el campo como Alpha (alfanumérico) y como
Attribute.
2. Haga Click en las tres columnas restantes y clasifquelos como Num erics y
Attribute.
La ventana se verá finalmente así:
Finalmente, escoger el botón Finish para comenzar con el proceso de importación.
Importando los Collares de los Sondajes (5)
La última etapa de la importación consiste en defi r el tipo de tabla de DATAMINE que
define el archivo que será importado. Seleccione Collars en la caja de "Datamine File Type", y haga click en OK:
Usted verá el diálogo completo - cli OK.
Para ver el archivo de collares
1.
Escoger el botón Browse Database en la barra de herramientas.2.
Hacer doble click en la categoría de archivos Collars para desplegar todos los archivos de collares de sondajes que se encuentran en la base de datos.3.
Hacer click con el botón derecho en el archivocollars
y escoger List.El archivo es desplegado en la ventana de salida ( Output W indow). Escoger el botón
Continue para ver más del archivo, o escoger Cancel para terminar con el li ado de archivos. Si usted está sati echo con los contenidos de este archivo, proceda a la siguiente
página, de lo contrario vaya a return to the start of this lesson e inténtelo de nuevo.
Importando el archivo de las Desviaciones
Antes de continuar, tome algunos minutos para revisar el archivo de desviaciones:
Abra el archivo database\tutorial\surveys.txt con un edior de texto cualquiera (tal
como el Notepad, vi, c.). Este tendrá una forma como la siguiente:
BHID,AT,BRG,DIP DH2675,0.0,180.29,29.95 DH2737,0.0,180.55,30.0 DH2812,0.0,179.91,27.4 DH2813,0.0,180.81,48.38 DH2832,0.0,168.13,29.42
El primer registro tiene nombre de los campos, y cada columna de datos está separada por
una coma. Los nombres de los campos siguen la convención de nombres usadas por DATAMINE siendo reconocidos automáticamente como archivos de muestras al momento de la importación. BHID es el identifcador del sondaje (el mismo que en el archivo de collares). AT es la profundidad a lo largo del pozo a la cuaal ocurre la desviación, BRG y DIP
son el azimut e inclinación respectivamente de cada muestra independiente. Salga desde el editor de texto y regrese a DATAMINE.
Para im portar el archivo surveys.txt
1.
Escoger el botón Data Im port en la barra de herramientas para desplegar el diálogo Data Import.2.
En la pantalla de la categoría Drivers, baje y seleccione Text.3.
Seleccione Tables en la caja " Tipo de Archivo" y presione OK.4.
En la pantalla de "Busqueda del Archivo Origen" , haga click dentro de la caja Look In y busque el directorio database\tutorial .Seleccione el archivo surveys.txt y la opción Open para comenzar con el "Guia para la
Importación".
Importando el archivo de Desviaciones (2)
El "Guia para la Importación" mostrará tres pantallas de dialogo; seleccione las siguientes opciones:
Guía de Im portación (1)
1.
Seleccione Delim ited en la caja de " Tipos de Datos".2.
En la caja de "Datos de Filas" , haga click en la opción Header Row.Esto permitirá que los nombres de los campos de la primera fila sean usados al setear la respectiva tabla de la base de datos.
3.
Presionar el botón Next para proceder a la siguiente ventana de diálogo.Guía de Im portación (2)
1.
Seleccione Com m a en la caja de los Separadores.La presentación previa mostrará líneas verticales dibujadas entre cada columna de datos, esta línea indica las divisiones de las columnas de información.
2.
Presionar el botón Next para proceder a la siguiente ventana de diálogo.Guía de Im portación (3)
1.
La ventana de dialogo final controla el tipo de campo y permite seleccionar las columnas que serán ignoradas. Clickee en la columna BHID en la caja de vista previa y setee el campo como Alpha (alfanumérico) y el tipo es Attribute.2.
Clickee en las tres columnas restantes y seteelas como Num eric y Attribute.Seleccione el botón Finish para comenzar la importación del archivo. El drivers de importación puede confirmar que 27 líneas fueron exitosamente leídas.
(3)
Importando Archivos de Desviaciones
La ventana de diálogo Save to Datamine es desplegada. Escriba surveys en la caja Base filename y presione OK.:
Usted verá la ventana de diálogo completa - cli OK.
Importando el Archivo de Desviaciones (4)
Antes de proceder a la siguiente importación de archivo, debe chequear lo siguiente:.
Para ver los archivos desviaciones en la base de datos.
1.
Seleccionar el botón Browse Database en la barra de herramientas.2.
Hacer doble click en la categoría de archivos Downhole Surveys.3.
Hacer clisk con el botón derecho del mouse en el archivosurveys
y seleccione List.Los archivos son desplegados en la ventana de salida. Escoger el botón Continue butt para ver más del archivo, o escoger cancel para terminar con el li ado de archivos. Si usted
está sati echo con los contenidos del archivo, pase a la siguiente página, de lo contrario
vaya a return to the start of this lesson e intente otra vez.
Importando las Muestras
Abra el archivo database\tutorial\assays.txt con su editor de texto de preferencia, por ejemplo Notepad. Este tendrá la siguiente forma:
BHID FROM TO AU CU DH2675 0.00 69.75 0.00 0.03 DH2675 69.75 72.00 0.00 0.03 DH2675 72.00 74.00 0.00 0.03 DH2675 74.00 76.00 0.00 0.03 DH2675 76.00 78.00 0.00 0.03 DH2675 78.00 80.00 0.00 0.03
El primer registro contiene los nombres de los campos y cada columna de datos es separada por una serie de espacios. Los nombres de campos siguen la convención de nombres usada por DATAMINE de tal forma que puede automáticamente ser reconocida como un archivo de
muestras al momento de la importación. BHID es el identifcador del sondaje, FROM es la distancia a lo largo del pozo del inicio de cada muestra, TO es la distancia a lo largo del pozo
del fn de cada muestra, y los campos AU y CU son campos de leyes defi dos por los
usuarios. Salga desde el editor de texto y regrese a DATAMINE.
Para im portar el archivo assays.txt
1.
Seleccione el botón Data Im port desde la barra de herramientas, para desplegar la ventana de diálogo Data Import.2.
En la pantalla de los drivers disponibles, baje y seleccione Text.3.
Seleccione Tables en la caja de "Tipo de Archivo" y presione OK.4.
En la pantalla de "Busqueda del Archivo Origen" , haga click dentro de la caja Look In y busque el directorio database\tutorial .Seleccione el archivo assays.txt y la opción Open para comenzar con el "Guia para la
Importación".
Importando las Muestras (2)
El "Guía para la importación" mostrará tres pantallas de diálogo; seleccione las siguientes opciones:
Guía de Im portación (1)
1.
Seleccione Delim ited en la caja de "Tipos de Datos".2.
En la caja de "Datos de las Filas", haga click en la opción Header Row.Esto permitirá que los nombres de los campos de la primera fila sean usados para
setear la respectiva tabla de base de datos.
3.
Presionar el botón Next para pasar a la siguiente ventana de diálogo.Guía de Im portación (2)
1.
Seleccione Space en la caja de los Separadores.2.
Revisar la opción para Treat Consecutive Delim iters as One.La presentación previa mostrará líneas verticales dibujadas entre cada columna de
datos, indicando las divisiones de las columnas de información.
3.
Presionar el botón Next para proceder a la siguiente ventana de diálogo.Guía de Im portación (3)
1. La ventana de diálogo final controla el tipo de campo y permite seleccionar las columnas que serán ignoradas. Clikee en la columna BHID en la caja de vista previa
y setee el campo como Alpha (alfanumérico) y el tipo es Attribute.
2.
Clickee en las tres columnas restantes y seteelas como Num eric y Attribute.Presionar el botón Finish para comenzar la importación del archivo. El driver de importación
puede confirmar que 721 líneas fueron exitosamente leídas.
Importing Sample Assays (3)
The Save to Datamine dialog is then displayed. Type assays in the Base filename box, and choose OK:
You will see the completion dialog - cli OK.
Importando las Muestras (4)
Antes de finalizar con la importación, chequee la correcta importación del archivo de leyes.
Para ver el archivo de Leyes
1.
Seleccione el botón Browse Database del menú de herramientas.2.
Haga doble click en la categoría de archivos Downhole Sam ples.3.
Seleccione el archivoassays
y haga click en List.El archivo es mostrado en la ventana de salida. Escoger el botón Continue para ver más del archivo, o seleccione Cancel para finalizar con la visualización del archivo.
Si está sati echo con los contenidos del archivo, pase a la siguiente página, si no regrese a
regresar al comienzo de esta lección e inténtelo nuevamente.
Importando la Litología
Abra el archivo database\tutorial\geology.txt con un editor de texto cualquiera (tal como el Notepad, vi, etc.). Este tendrá una forma como la siguiente:
BHID FROM TO ROCK
DH2675 82.0 100.0 6.0 DH2675 100.0 112.0 8.0
DH2737 64.0 86.0 6.0
DH2737 86.0 116.0 8.0DH2812 65.6 78.0 6.0
DH2812 78.0 106.0 8.0El primer registro contiene los nombres de los campos, y cada columna de datos esta separada por espacios en blanco. Los nombres de campos siguen la convención de nombres
usada por DATAMINE de tal forma que puede automáticamente ser reconocida como un archivo de muestras al momento de la importación. BHID es el identifcador del sondaje, FROM es la distancia a lo largo del pozo del inicio de cada muestra, TO es la distancia a lo
largo del pozo del fin de cada muestra, y ROCK es la lit ogía defi da por el usuario (campo de tipo de ROCA). Salga desde el editor de texto y regrese a DATAMINE.
Para im portar el archivo geology.txt
1.
Escoger el botón Im port en la barra de herramientas para mostrar la ventana de importación.2.
En la pantalla de los drivers disponibles, baje y seleccione Text .3.
Seleccione Tables en la caja de "Tipo de Archivo" y presione OK.4.
En la pantalla de "Busqueda del Archivo Origen" , haga click dentro de la caja Look In y busque el directorio database\tutorial .5. Seleccione el archivo geology.txt y la opción Open para comenzar con el
"Guia para la Importación.
Importando la Litología (2)
El "Guía para la Importación" mostrará tres pantallas de dialogo; seleccione las siguientes opciones:
Guía de Im portación (1)
1.
Seleccione Delim ited en la cja de Tipo de Datos.2.
En la caja de "Datos de las Filas" , haga click en la opción de Header Row.Esto permitirá que los nombres de los campos de la primera fila sean usados al setear la respectiva tabla de la base de datos.
3.
Seleccione el botón Next para pasar a la siguiente ventana de diálogo.Guía de Im portación (2)
1.
Seleccione Space en la caja de los Separadores.2.
Chequee la opción Treat Consecutive Delim iters as One.TLa presentación previa mostrará líneas verticales dibujadas entre cada columna de datos, esta línea indica las divisiones de las columnas de información.
3.
Seleccione el botón Next para pasar a la siguiente ventana de diálogo.Guía de Im portación (3)
1.
La ventana de dialogo final controla el tipo de campo y permite seleccionar las columnas que serán ignoradas. Clickee en la columna BHID en la caja de vista previa y setee el campo como Alpha (alfanumérica) y el tipo es Attribute.2.
Clickee en las cuatro columnas restantes y seteelas como Num eric y Attribute. Seleccionar el botón Finish para comenzar a importar el archivo. El driver de importación puede confirmar que 53 líneas fueron exitosamente leídas.Importando la Litología (3)
La ventana de diálogo Save to Datamine es desplegada. Tipee geology en la caja Base filenam e, y seleccione OK:
Usted verá la ventana completa - cli OK.
Importando la Litología (4)
Antes de proceder finalizar con la importación, chequee por la correcta importación del archivo de leyes .
Para ver el archivo de Geología.
1.
Seleccione el botón Browse Database de la barra de herramientas.2.
Haga doble click en la categoría de archivos Downhole Sam ples.3.
Seleccione el archivogeology
y escoja List.El archivo es mostrado en la ventana de salida. Seleccione el botón Continue para ver más
información del archivo, o seleccione Cancel para fnalizar la visualización del archivo.Si se encuentra sati echo con el contenido del archivo, pase a la siguiente página sino regrese a
regresar al comienzo de este leccióne inténtelo nuevamente.
Ahora que ha importado exitosamente todos los archivos que necesitaremos, procesaremos
esos archivos para crear los trazos de sondajes que usaremos para plotear y realizar el modelamiento geológico:
Si desea realizar un alt puede salir tranquilamente de DATAMINE, ya que los archivos que hemos creado han quedado grabados en forma permanente en su base
de datos.
Siguiente lección: Procesamiento de los Datos
Procesando los Datos de los Sondajes
En la lección previa, nosotros importamos los datos de sondajes de collares, desviaciones, muestras de leyes y ltología. El usuario tene ahora los siguientes archivos en su base de datos:
Archivos del Usuario
Registros Descripción Archivo de Iniciales
collars
surveys
assays
geology
26 27 721 53Coordenadas de los collares de los Sondajes
Desviaciones de cada muestra
Leyes de Oro y Cobre
Lit ogía
_collars
_surveys
_assays
_geology
Use los archivos iniciales e ingréselos si todavía no lo hace.
En esta lección el usuario aprenderá como calcular las coordenadas 3D de las
muestras, a analizar y compositar esos archivos. El archivo fnal contiene la posición y
orientación 3D de cada muestra del sondaje además de cualquier información adicional, tales como leyes y lit ogía.
Sondajes en 3D
Para calcular las coordenadas 3D de los archivos de los
Sondajes
1.
Escoger el botón Desurvey Drillholes desde el menú de botones para ejecutar el superproceso HOLES3D.2.
En la carpeta de Files, pinche en el botón del "Buscador de Archivos" para seleccionar los archivos de entrada: collars en la caja de COLLAR, surveys en la caja de SURVEY, assays en la caja de SAMPLE1 y geology en la caja de SAMPLE2.3.
Escriba holes en la caja de OUT.4.
En la carpeta de Fields, asigne el nombre respectivo de los campos en su caja correspondiente: BHID en la caja BHID, XCOLLAR en la caja XCOLLAR, y así sucesivamente hasta el campo DIP. Los nombres de los campos seleccionados pueden cambiarse por algún otro campo existente desde la li a anexada a cada caja.5.
Seleccione OK para ejecutar el proceso.El superproceso HOLES3D optimiza algunas de las tareas al momento de procesar los datos de los archivos de sondajes:
ñ Collares ordenados por BHID (MGSORT)
ñ Desviaciones ordenadas por BHID y AT (MGSORT) ñ Muestras ordenadas por BHID y FROM (MGSORT) ñ Geología ordenada por BHID y FROM (MGSORT)
ñ Une (respetando todas las divisiones) los archivos de Muestras y Geología (HOLMER)
ñ Collars is joined to the merged Assays and Geology file (SUBJOI) ñ Se generan las muestras con coordenadas en 3D (DESURV)
El archivo
holes
tendrá un total de 686 registros.Cada uno de los puntos optimizados por HOLES3D tiene su comando equivalente en DATAMINE (especiicado entre paréntesis). Si el usuario desea customizar aún más el
proceso de cálculo de las coordenadas 3D, se le recomienda usar los procesos alternativos indicados entre paréntesis.
Estadística de los Sondajes
Ejecute el "Buscador de Archivos" y pinche dos veces en la categoría de archivos de
Sondajes, allí seleccione el archivo recién generado (holes), de tal forma que conozca los
campos que posee el archivo de sondajes con cordenadas 3D:
Cam po
BHID X, Y, Z LENGTH A0 B0 C0 FROM TO AU, CU, ROCK RADIUSDescripción
Nombre del Identifcador de cada Sondaje Coordenadas del centroide de cada Muestra Largo de las Muestras
Azimut de la Muestra Inclinación de la Muestra No usado
Profundidad a lo largo del Pozo del Inicio de cada Muestra
Profundidad a lo largo del Pozo del Final de cada Muestra
Atributos de cada Muestra
No usado
DATAMINE dispone de un amplio rango de herramientas de propósito general y
especializado al área de exploraciones y geoquímica. Pinche en el nombre del comando
mostrado en la siguiente tabla para ver algunos ejemplos:
Count records within keyfields
M enu:
Barra de
Herramientas:
Ejemplo:
Aplicaciones | Estadísticas | Utildades Estadísticas | Count on Keyfi ds
(Ninguno)
Cuenta las ocurrencias de cada (ordenado) tipo de roca en el campo ROCK
Com puto de Parám etros
M enu:
Estadísticos
Barra de
Herramientas:
Ejemplo:
Aplicaciones | Estadísticas | Computo Estadísti
Calcula la estadística de las leyes para la Roca Tipo 8 Cálculo de estadística bi-variable
M enu:
Barra de
Herramientas:
Ejemplo:
Aplicaciones | Estadísticas | Calculate Bivariate Stati ics
Compute grade stati ics for rock type 8
Compositando las Muestras
El composito es una técnica estandar usada para la regularización del largo o bien de la altura (distancia en la vertical) de las muestras.
Para crear los compositos
1.
Seleccione el botón Com posite Down Drillholes poder mostrar la ventana del comando COMPDH.del menú de botones para
2.
En la carpeta de Files, use el botón de Buscador de Archivos para seleccionar el archivoholes
dentro de la caja de IN.3.
Escriba el nombre deholesc
en la caja de OUT .4.
En la carpeta de Fields, ingrese los campos: BHID en la caja BHID, FROM en la cajade FROM, TO en la caja de TO y ROCK en la caja de ZONE. El nombre de los campos seleccionados puede cambiarse por algún otro desde el lstado anexado a
cada una de las cajas.
Especifque ROCK en la caja de ZONE para asegurar que comience un nuevo composito cada vez que se produzca una variación lit ógica.
5.
En la carpeta de Param eters, escriba 5 en la caja de INTERVAL de tal forma que loscompositos tengan un largo de 5 metros de largo, y un valor para MINCOMP de 0.001
Haga click en la opción de AutoHelp para ver información adicional acerca de cada parámetro del proceso.
6.
Haga click en OK.Los resultados son mostrados en la "Ventana de Salida":
>>> COM POSITING W ITHIN FIELD ROCK >>> 500 SAM PLES PROCESSED
>>> 753 RECORDS IN FILE HOLESC >>> 686 SAM PLES INPUT
>>> 753 COM POSITES OUTPUT
Intente con el botón o el menú Drillholes | Com posite Over Benches y composite respetando la altura de los bancos.
Si usted desea tomar un descanso, puede salir de DATAMINE sin grabar. No requerirá ninguna acción adicional para grabar los archivos antes de salir.
Siguiente Lección: Visualización y Ploteo de secciones
Visualización y Ploteo de Secciones
Los archivos de ploteo pueden ser creados en forma interactiva en la Ventana
Design, o alternativamente usando algunos procesos DATAMINE. La creación interactiva tiene la ventaja de que "el usuario ve lo que va a plotear", lo que facilita bastante las tareas de ploteo.La Ventana Design tiene la característica de multi oteo que se encarga de este tpo de situaciones en donde se necesita generar una familia de secciones o plantas de ploteo. Como se mencionó anteriormente, usted puede también usar los comandos de ploteo de DATAMINE, para esto simplemente grabe en una macro los procesos utilizados en la creación de un sólo archivo de ploteo y luego edite su macro para añadirle secciones adicionales.En esta lección descubrirá como generar rápidamente vistas y archivos de ploteo en forma interacti
Cargando Sondajes en la Ventana Design
Los sondajes compositados que creamos anteriormente, deben ser cargados en la ventana Design antes de que podamos visualizarlos:
Para cargar el archivo de sondajes com positado
1.
Elija el menú Data | Load | Drillholes . 2. Busque el archivoholesc
y presione Select. 3. Presione ENTER para cancelar el filtro.4. Presione ENTER cuando sea consultado para confirmar cada uno de los atributos de las muestras AU, CU y ROCK.
La ventana Design permanece mostrando una vista en planta (vista por defecto) centrada en
el origen del sistema de coordenadas, por lo que los sondajes aún no están visibles.
Para centrar la vista con respecto a los datos cargados
1. Desde el menú principal elij View | Zoom | Fit All Data.Los sondajes deberían ahora mostrarse en la vista en planta por defecto.
Cada comando en los menúes de la ventana Design tiene su correspondiente "Quick Command" (comando rápido) el cual es mostrado, al ejecutar dicho comando, en la barra de estado en la parte de abajo de la pantalla. El Quick Command para Zoom all data es za. Los Quick Commands pueden ser usados cuando usted desee ejecutar un comando de algún menú sin necesidad de buscarlo a través de éste. Simplemente digite los caractéres (1, 2, 3 o 4 caractéres
según corresponda) sin presionar 'Enter'.
Visualizando Sondajes
Usando los comandos desde el menú View | Set Viewplane se pueden ver los sondajes
desde cualquier dirección. Antes de revisar dichos comandos, usted debería actualizar la ventana del visualizador para ayudarse a seguir los cambios de vista realizados en la
ventana Design:
Para actualizar el visualizador 3D
Haga Click en el ícono de actualización del visualizador la ventana del visualizador 3D es
mostrada. Ahora haga click (con el botón izquierdo del mouse) en algún punto y mantenga el
botón presionado para rotar la vista o haga click con el botón derecho para desplegar el
menú de herramientas. En la ventana del visualizador podemos observar que el plano de la vista, defi do en la ventana Design, está representado por un rectángulo con lí tes defi dos por líneas blancas las cuales indican los límites de la vista observada en la ventana Design.
Regresaremos al visualizador en una lección posterior.
Para cam biar a una sección N-S (Norte-Sur)
1.
Regrese al menú View | Set Viewplane y elija Plane By 1 Point (plano por un punto), o haga click sobre el ícono .2.
Haga click en un punto sobre uno de los sondajes ubicados aproximadamente en el medio de las secciones.3.
Elija N-S Section.Ahora los sondajes deberían ser mostrados en la sección N-S seleccionada. Si el
visualizador es minimizado o desactivado por otra ventana, presione las teclas Ctrl + Tab al
mismo tiempo para desplazarse a través de las ventanas. Note que la posición de las líneas límites del rectángulo han cambiado.
El Comando Rápido para Plane By 1 Point es 1. Digite 1 en el teclado para cambiar desde una vista en planta a una sección y viceversa.
Para configurar y aplicar clipping en la visualización
1. Desde el menú elij View | Set Clipping Lim its o haga click sobre el ícono .
La ventana 'View Clipping Limit (fjar límites de visualización) es mostrada.
2.
Las secciones están separadas en 25m, de tal forma que asigne 12.5 para configurarel área de influencia hasta la mitad de la distancia con las secciones contiguas, la primera distancia especifcada es medida en dirección del observador.
3.
Tipee 12.5 para configurar el área de influencia en dirección contraria al punto de vista del observador.4.
Actve la opción Use Clipping o presione el botón para activar o desactivar el clipping recién defi do (comando rápido: uc).Ahora volvamos a la vista en planta (comando rápido: 1) y desactivemos el clipping . La vista está ahora centrada en el punto que usted seleccionó. Podemos centrar la vista con
más detalles utilizando el comando Zoom Extents. Este comando es diferente al Zoom all data, ya que al utilizarse no cambia el plano de la vista.
Para m overse en planos paralelos
1.
Desde el menú principal, elija View | Set Viewplane | Move Orthogonal (comando rápido: m pl) o haga click sobre el ícono .La ventana de movimiento de plano es mostrada .
2.
Tipee 25 (distancia del plano) para moverse 25 metros hacia adelante, o tipee -25 para moverse 25 metros hacia atrás.Para cam biar a una sección rotada
Otro comando muy usado es Plane By 2 Points (comando rápido: 2). En esta oportunidad, cuando se le pida seleccionar los 2 puntos que defi rán la sección rotada, use
el botón derecho del mouse para pinchar en las muestras más cercanas del sondaje (snap),
entonces seleccione Vertical para una sección vertical. Si necesita volver a centrar la vista tipee el comando rápido za.
Para acercarse o alejarse en la vista actual
1.
Elija View | Zoom | Zoom In/Out (comando rápido: zx o zz).2. Haga click para defi r una de las esquinas del área donde desea obtener un acercamiento
3.
Mantenga el botón presionado mientras mueve el mouse para definir completamente el área de interés. Una vez defi da la esquina contraria del área suelte el botón del mouse.Para alejarse de la vista de acercamiento (volver a la vista inicial) tipee el comando rápido zz.
Ahora experimente con los otros comandos del menú de vistas. Si pierde la ubicación
espacial presione , o tpee 1y seleccione plan, y fnalmente presione o tipee "za" para centrar la vista.
Grabando y Recuperando Vistas
Otra útil característica de la ventana Design es la posibilidad para nombrar y almacenar vistas especifcas, de tal forma que el usuario puede regresar a las posiciones anteriormente
almacenadas en cualquier minuto. La primera posición para probar esta propiedad será una
vista en planta, presione (o escriba el comando rápido 1), haga click en un punto en el
centro y seleccione Plan. Si es necesario centrela vista presionando o escribiendo za.
Para grabar la vista actual
1.
Desde el menú, elija View | Save View.2.
En la ventana del buscador de archivos window, seleccione la carpeta de su base dedatos y tipee el nombre
views
como nombre de la carpeta para guardar las defi ciones de las vistas y presione ENTER o haga click en el botón Select.3.
Tipee el nombre de la definición de la vista Plan1 y presione ENTER.4.
Presione ENTER para aceptar las coordenadas X, Y y Z del centro de la vista.5.
Presione ENTER para aceptar el azimut, dip, dimensions y distancias de clipping de la vista actual.Ahora cambie la posición de la vista, a una sección vertical rotada con el comando Plane By
2 Points
.
Para recuperar una vista grabada
1.
Desde el menú, elija View | Get View .2.
Escriba el número 1 desde la lista desplegada y presione ENTER.Mientras esto está fresco en su memoria, puede grabar todas las que desee y que pueda necesitar más adelante en otra lección:
Para grabar todas las vistas
1.
Seleccione Plane By 1 Point y haga snap (pinche con el botón derecho) sobre uno de los collares de los sondajes ubicado sobre el extremo izquierdo de la pantallSeleccione N-S Section para mostrar una sección con el norte a la izquierda de la pantalla y el sur a la derecha.
2.
Centre la vista en este plano seleccionando Fit Data On Plane .3. Configure las distancias de clipping con un radio de influencia de 12.5m, usando el
comando Set Clipping , además deberá asegurarse de que el botón toggle Use
Clipping este activado.
4.
Grabe la vista en el archivo de vistas con View | Save View, y nombre la sección como 7925E asegurándose que la coordenada X este en la ubicación 7925. Por defecto todas las otras configuraciones permanecerán intactas.5.
Ahora seleccione Move Plane y cambie la vista -25 metros (al este). Revise la posición de la vista en el visualizador.6.
Grabe la vista con View | Save View, y nómbrela Section 7950E. Por defecto todas las otras configuraciones permanecerán intactas.7.
Repita los pasos 5 y 6 hasta que se haya alcanzado y grabado la Section 8100E , es decir ocho secciones en total.El archivo VIEW S es una tabla de base de datos del tipo defi ción de sección y puede ser li ada y editada en DATAMINE. Por lo tanto el usuario no debe preocuparse si comete algún error, estos siempre podrán ser corregidos después.
Leyendas y Colores
El color del trazo de un sondaje es controlado por una leyenda. Una leyenda por defecto será
creada en forma automática cuando se cargue el archivo de sondajes. El usuario podrá
defi r los colores y parámetros de la leyenda con los comandos del menú Form at | Legend:
Para definir una nueva leyenda
1.
Desde el menú, elija Form at | Legend | Use Percentile Fill.2.
El siguiente cuadro será desplegado:3.
Tipee CU como el campo a colorear4.
Tipee 6 para definir el número de intervalos. 5. Haga click en OKLa vista se actualizará aplicando la nueva leyenda.
Ahora repita los pasos de arriba, pero esta vez cree una leyenda por percentiles para el campo ROCK y defi endo 2 intervalos. Las muestras que posean tipos de roca con códigos 6 y 8 se colorearán con azul y todas las otras muestras con el color por defecto (Blanco).
Usted puede elegir alternativamente sus propios colores para cada intervalo de la leyenda:
Para defi r una Leyenda con colores e intervalos defi dos por el usuario
1. Elij Form at | Legend | Assign Fill Codes y luego No para no aplicar filros. Los campos disponibles serán mostrados con sus valores mínimos y máximos.
2. Tipee el nombre del campo ROCK y luego presione ENTER o haga click en OK.
3. Escoja un color desde la paleta, por ejemplo magenta, y luego ingrese el nombre del intervalo Rock, presione ENTER o haga click en OK.
4. Tipee 6 y presione ENTER para las próximas 2 preguntas y así defnirá el rango del intervalo (from y to).
5.
Repita los pasos 4 y 5 para la Roca 8 considerando un color distinto, como por ejemplo amarill6. Haga click en OK.
Trazos y Marcas
Cambie a una de las vistas en planta grabadas previamente (gvi). Elija el menú Drillholes | Display Control | Drillhole Settings, seleccione la opción 'Drill e Display', acti
cualquiera de los botones toggle que este actualmente apagado, y haga clck en OK. Los Collares, intersecciones, fin-del-sondaje y las separaciones entre muestras podrán entonces
visualizarse. Use los botones toggles para activar o apagar las marcas como desee.
En el mismo panel, presione Display Settings para cambiar el formato o el estilo de las trazas y marcas como se muestra en la figura.
Vea el efecto de estos cambios utilizando el comando View | Get view (gvi) para inspeccionar disti as secciones pregrabadas. Encienda el botón Toggle del clpping (uc) si este no ha sido activado:
Anotaciones y Gráficos
Ahora intentaremos anotar al lado izquierdo de cada sondaje la ley del AU, y un gráfico de la ley de CU a su derecha.
Para anotar las leyes de las m uestras
1.
Seleccione en el menú Drillholes | Display Control | Annotation:2.
Tipee AU para el nombre del campo a la izquierda.3.
Tipee 1 para configurar el número de cifras decimales.4.
Deje en blanco el campo de la derecha.5.
Deje en blanco el número de cifras decimales para el campo de la derecha.6.
Tipee 2 para configurar el tamaño de los caracteres de la anotación (en mm.).7.
Haga click en OK.Revise en Drillholes | Display Control | Drillhole Settings que el botón toggle Sam ple Annotation esté encendido, entonces elija OK.
Para generar un histogram a de leyes
1.
Seleccione en el menú Drillholes | Display Control | Downhole Graphs:2.
Deje en blanco toda la columna izquierda.3.
Tipee CU para el nom bre del campo a graficar la derecha.4.
Tipee 1 para configurar la escala del gráfico de 10mm.=1% .5.
Tipee 0 para definir el valor mínimo del campo a graficar.6.
Tipee + para definir el valor máximo del campo a graficar (utilizará el mayor valor del campo).7.
Tipee Y para usar color de relleno.Revise en el menú Drillholes | Display Control | Drillhole Settings que el botón toggle Sam ple Graphs esté activado, entonces elij OK.
Ahora su sección se verá como en la figura:
Cambiando el estilo de la Grilla
Seleccione el menú Form at | Grid para desplegar el panel de control de la grilla. Presione las flechas de los botones del Tipo de grilla defi endo el tipo de "Líneas" en los ejes X, Y y Z..
Haga click en la caja de anotación de texto de la coordenada X,tipee E y presione ENTER, luego N en la caja de anotación de Y,y RL en la de Z. Seleccione OK para aplicar los cambios y actualizar la pantalla. Con esto aparecerá una completa grill con las líneas verticales de la grilla con una anotación de N y las líneas horizontales anotadas con RL.
About Digital Terrain Modelling
Superfi es simples y no plegadas, tales como la topografía del terreno pueden modelarse como Modelos Digit es del Terreno o DTMs. Una DTM provee un modelo exacto de superfi e triangularizado, en el cual todos los datos de los puntos son utilzados. Para crear una DTM todo lo que se necesita es un conjunto de valores X, Y, Z que describan las superfi es. Estos podrían tomar la forma de puntos topográficos o líneas de contorno dependiendo de la fuente de los datos. Un archivo de línea de contorno podrá encontrarlo en el directorio database\tutorial para este ejercicio.
Las DTMs son un tipo especial de modelo de wireframe, de hecho las estructuras del archivo de DTMs y wireframes son idénticas, usted podrá notar que algunos comandos de uso de wireframe son también utilizados para DTMs, como por ejemplo el comando W rite W irefram es que se usará para grabar todas las wireframes, incluyendo las DTMs.
En esta lección se aprenderá cómo importar un conjunto de líneas de contorno, cargar el archivo de las líneas en GUIDE, visualizarlas, crear un modelo digit del terreno y luego agregar los perfiles del terreno en sus secciones de ploteo.
Importando los contornos del terreno
Abra el archivo database\tutorial\contours.txt con su editor de texto preferido, como por ejemplo Notepad, vi, etc. Las primeras líneas del archivo son reproducidas abajo:
PVALUE PTN XP YP ZP COLOUR 55.0 1.0 8209.604 6200.0 500.0 2.0 55.0 2.0 8184.363 6254.166 500.0 2.0 55.0 3.0 8109.249 6326.286 500.0 2.0 55.0 4.0 8037.023 6365.23 500.0 2.0 55.0 5.0 8095.731 6354.641 500.0 2.0 55.0 6.0 8140.211 6331.424 500.0 2.0 55.0 7.0 8174.582 6298.112 500.0 2.0
Note que el primer registro contiene los nombres de los campos, y cada columna de los datos es separada por una serie de espacios. Los nombres de los campos siguen la convención usada por Datam ine y además será automáticamente reconocido como un archivo de strings una vez que este se este importando. PVALUE es el identifcador de cada
línea o string, PTN es el identifcador de cada punto, y XP, YP y ZP son las coordenadas de cada punto, el campo COLOUR maneja el color de las líneas cuando estas sean desplegadas. Ahora salga del editor de texto y vuelva a Datam ine.
Para im portar el archivo contornos.txt
1.
Seleccione el botón Im port desde la barra de herramientas para mostrar el guía de para la importación de Datos.2.
Baje en las opciones desplegadas en la siguiente ventana, hasta encontrar la opción de Text en el recuadro "Driver Category".3.
Seleccione Table en el recuadro "Data Type" y pinche en OK.4. En la ventana de la selección del archivo Open Source File, pinche en el recuadro
Look In y busque en el directorio database\tutorial.
5.
Seleccione el nombre del archivo contours.txt y elija Open para comenzar la importación del archivo.Si usted Necesita más detalles sobre la importación de archivos de texto, refiérase a la
lección de importando los datos de sondajes. Los procedimientos seguidos en esta
ocasión, son muy similares.
