Utilización de la metodología Bim para la optimización de costos en el diseño de edificaciones de concreto armado en Huancavelica

Texto completo

(1)UNIVERSIDAD NACIONAL DE HUANCAVELICA (CREADA POR LEY N° 25265). WANKA WILLKA. FACULTAD DE CIENCIAS DE INGENIERÍA ESCUELA PROFESIONAL DE INGENIERÍA CIVIL - HUANCAVELICA. TESIS “UTILIZACIÓN DE LA METODOLOGÍA BIM PARA LA OPTIMIZACIÓN DE COSTOS EN EL DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO EN HUANCAVELICA”. LÍNEA DE INVESTIGACIÓN: ESTRUCTURA - CONCRETOS. DISCIPLINA: INGENIERÍA Y TECNOLOGÍAS. PARA OPTAR EL TÍTULO PROFESIONAL DE: INGENIERO CIVIL. PRESENTADO POR EL BACHILLER: MULATO CCOYLLAR ERICK JOSEF. HUANCAVELICA - PERÚ 2018.

(2) II.

(3) ASESOR ING. OMAR CABALLERO SÁNCHEZ. III.

(4) DEDICATORIA A mis padres, pues gracias a su apoyo incondicional logré concluir con esta etapa en mi vida; a mi alma mater la “Universidad Nacional de Huancavelica” a quien agradezco por la formación profesional que me ha dado.. IV.

(5) AGRADECIMIENTO Expreso mi agradecimiento a mis padres por haberme forjado como persona que soy en la actualidad; muchos de mis logros se los debo a ustedes entre los que se incluye este. Me formaron con las reglas y con algunas libertades, pero al final de cuentas, me motivaron constantemente para alcanzar mis anhelos. Así mismo agradecer al Gobierno Regional de Huancavelica en especial a la Gerencia Regional de Infraestructura y a la Oficina Regional de Supervisión y Liquidación, por facilitar la información y documentación respectiva del proyecto materia de la investigación Al asesor el Ing. Omar Caballero Sánchez, por su orientación, consejos y guía en la ejecución de la presente investigación. Finalmente agradecemos a la compañía Autodesk, Inc. encargada del desarrollo de los softwares BIM, por brindar las licencias educativas o derechos para los softwares que solo pueden utilizarse con fines educativos en conformidad con los términos establecidos en el acuerdo de la licencia del software o los términos de servicio aplicables, material que fue primordial para la realización de la tesis.. V.

(6) ÍNDICE PORTADA …………………………………………………………………………………………...I ACTA DE SUSTENTACIÓN DE TESIS ………………………………………………..………...II ASESOR............................................................................................................................. III DEDICATORIA ................................................................................................................... IV AGRADECIMIENTO ............................................................................................................ V ÍNDICE ............................................................................................................................... VI ÍNDICE DE FIGURAS.......................................................................................................... X ÍNDICE DE CUADROS................................................................................................... XVII ÍNDICE DE GRÁFICOS ................................................................................................. XXVI RESUMEN.................................................................................................................... XXVII ABSTRACT ................................................................................................................. XXVIII INTRODUCCIÓN ........................................................................................................... XXIX CAPÍTULO I: PROBLEMA 1.1 PLANTEAMIENTO DEL PROBLEMA ..................................................................................... 1 1.2 FORMULACIÓN DEL PROBLEMA ........................................................................................ 4 1.2.1 Problema General ............................................................................................. 4 1.2.2 Problemas Específicos ...................................................................................... 4 1.3 OBJETIVOS DE LA INVESTIGACIÓN .................................................................................... 5 1.3.1 Objetivo General ................................................................................................ 5 1.3.2 Objetivos Específicos ........................................................................................ 5 1.4 JUSTIFICACIÓN ............................................................................................................... 6 1.4.1 Legal .................................................................................................................. 6 1.4.2 Académica ......................................................................................................... 6 1.4.3 Tecnológica ....................................................................................................... 7 1.4.4 Científica............................................................................................................ 7 1.4.5 Social ................................................................................................................. 8 1.4.6 Teórica............................................................................................................... 8 1.4.7 Práctica.............................................................................................................. 8 CAPÍTULO II: MARCO TEÓRICO 2.1 ANTECEDENTES ........................................................................................................... 10 VI.

(7) 2.1.1 Internacional .................................................................................................... 10 2.1.2 Nacional........................................................................................................... 13 2.1.3 Local ................................................................................................................ 17 2.2 BASES TEÓRICAS ......................................................................................................... 18 2.2.1 ¿Qué es BIM? ................................................................................................. 18 2.2.2 Ciclo de vida de BIM ........................................................................................ 20 2.2.3 Uso de BIM ...................................................................................................... 21 2.2.4 Implementación BIM ........................................................................................ 24 2.2.5 Software BIM ................................................................................................... 27 2.2.6 Diferencia de AutoCAD vs Revit ...................................................................... 29 2.2.7 Dimensiones de BIM........................................................................................ 30 2.2.8 Expediente Técnico ......................................................................................... 35 2.2.9 Edificación ....................................................................................................... 43 2.2.10 Optimización de Costos ................................................................................... 52 2.3 HIPÓTESIS ................................................................................................................... 56 2.3.1 Hipótesis General ............................................................................................ 56 2.3.2 Hipótesis Específicas....................................................................................... 57 2.4 DEFINICIÓN DE TÉRMINOS ............................................................................................. 58 2.4.1 Edificación ....................................................................................................... 58 2.4.2 Concreto armado ............................................................................................. 58 2.4.3 Software BIM ................................................................................................... 59 2.4.4 Diseño ............................................................................................................. 59 2.4.5 Análisis ............................................................................................................ 59 2.4.6 Modelado ......................................................................................................... 60 2.4.7 Simulación ....................................................................................................... 60 2.4.8 Autodesk Revit ................................................................................................ 60 2.4.9 Autodesk Robot Structural Analysis................................................................. 60 2.4.10 Autodesk Navisworks ...................................................................................... 61 2.4.11 Expediente Técnico ......................................................................................... 61 2.4.12 Optimizar ......................................................................................................... 61 2.5 VARIABLES DE ESTUDIO ................................................................................................ 62. VII.

(8) 2.5.1 Variable independiente .................................................................................... 62 2.5.2 Variable dependiente ....................................................................................... 62 2.5.3 Definición operativa de variables e indicadores ............................................... 63 CAPITULO III: METODOLOGÍA DE LA INVESTIGACIÓN 3.1 ÁMBITO DE ESTUDIO ..................................................................................................... 65 3.2 TIPO DE INVESTIGACIÓN ................................................................................................ 65 3.3 NIVEL DE INVESTIGACIÓN .............................................................................................. 66 3.4 MÉTODO DE INVESTIGACIÓN .......................................................................................... 66 3.4.1 Método general................................................................................................ 66 3.5 DISEÑO DE INVESTIGACIÓN ............................................................................................ 67 3.6 POBLACIÓN, MUESTRA Y MUESTREO ............................................................................... 67 3.6.1 Población ......................................................................................................... 68 3.6.2 Muestra............................................................................................................ 68 3.6.3 Muestreo.......................................................................................................... 69 3.7 TÉCNICAS E INSTRUMENTOS DE RECOLECCIÓN DE DATOS................................................. 70 3.7.1 Técnicas .......................................................................................................... 70 3.7.2 Instrumentos .................................................................................................... 70 3.8 PROCEDIMIENTO DE RECOLECCIÓN DE DATOS ................................................................ 70 3.9 TÉCNICAS DE PROCEDIMIENTO Y ANÁLISIS DE DATOS ....................................................... 70 CAPITULO IV: RESULTADOS 4.1 PRESENTACIÓN DE RESULTADOS ................................................................................... 72 4.1.1 Datos generales de la Edificación.................................................................... 72 4.1.2 Resultados del modelamiento BIM 3D en Estructuras de la Edificación .......... 73 4.1.3 Resultados del modelamiento BIM 3D en Arquitectura de la Edificación ...... 110 4.1.4 Resultados del modelamiento BIM 3D en Inst. Eléctricas de la Edificación .. 156 4.1.5 Resultados del modelamiento BIM 3D en Inst. Sanitarias de la Edificación .. 187 4.1.6 Comparación de Presupuestos entre especialidades de la Edificación ......... 224 4.1.7 Resultados experimentales de la utilización de la metodología BIM ............. 226 4.1.8 Cálculo de la media muestral experimental para el porcentaje de margen de error en los costos de las partidas .................................................................................... 233 4.1.9 Sistema de Hipótesis ..................................................................................... 234. VIII.

(9) 4.1.10 Prueba y/o contrastación de hipótesis especifica n°1 ................................... 235 4.1.11 Prueba y/o contrastación de hipótesis especifica n°2 ................................... 238 4.1.12 Prueba y/o contrastación de hipótesis especifica n°3 ................................... 242 4.1.13 Prueba y/o contrastación de hipótesis especifica n°4 ................................... 246 4.1.14 Prueba y/o contrastación de HIPÓTESIS GENERAL .................................... 249 4.2 DISCUSIÓN DE RESULTADOS ....................................................................................... 253 CONCLUSIONES RECOMENDACIONES REFERENCIA BIBLIOGRÁFICA ANEXOS ANEXO N°1: MATRIZ DE CONSISTENCIA ANEXO N°2: OPERACIONALIZACIÓN DE VARIABLES ANEXO N°3: RESUMEN GENERAL DE PROCESAMIENTO DE DATOS ANEXO N°4: PROCESAMIENTO DE RESULTADOS EXPERIMENTALES PARA EL % DE MARGEN DE ERROR ANEXO N°5: LICENCIA DE SOFTWARE REVIT 2018 (EDUCATION FREE SOFTWARE) ANEXO N°6: LICENCIA DE SOFTWARE NAVISWORKS MANAGE 2018 (EDUCATION FREE SOFTWARE) ANEXO N°7: LICENCIA DE SOFTWARE ROBOT STRUCTURAL ANALYSIS PROFESSIONAL 2018 (EDUCATION FREE SOFTWARE) ANEXO N°8: DISEÑOS Y PLANOS DE LA INFRAESTRUCTURA. IX.

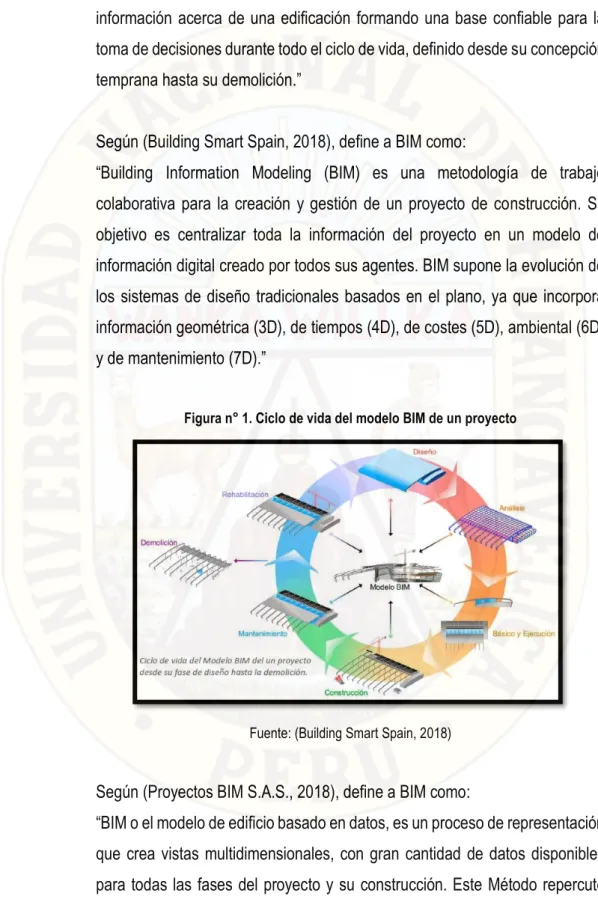

(10) ÍNDICE DE FIGURAS Figura n° 1. Ciclo de vida del modelo BIM de un proyecto ................................................ 19 Figura n° 2. Ciclo de vida del modelo BIM de un proyecto ................................................ 20 Figura n° 3. Etapas del ciclo de vida del proyecto BIM ..................................................... 21 Figura n° 4. Detalle de los usos definidos en cada etapa del proyecto BIM ...................... 22 Figura n° 5. Ciclo BIM (Building Information Modeling) ..................................................... 22 Figura n° 6. Mapa de implantación BIM 2016.................................................................... 24 Figura n° 7. Uso de BIM en el mundo ............................................................................... 25 Figura n° 8. Logo de REVIT .............................................................................................. 27 Figura n° 9. Diseño en REVIT Y CAD ............................................................................... 30 Figura n° 10. Las siete dimensiones BIM .......................................................................... 31 Figura n° 11. Diseño arquitectónico le otorga el aspecto artístico a la Arquitectura .......... 48 Figura n° 12. Diseños precisos con REVIT ....................................................................... 54 Figura n° 13. Proyecto del Espai Barça instalaciones deportivas del FC Barcelona ......... 55 Figura n° 14. Modelamiento 3D de solado de concreto C:H-1:12, E=4'' para zapatas ...... 73 Figura n° 15. Modelamiento 3D de Concreto para cimientos corridos C:H-1:10 + 30% P.G .......................................................................................................................................... 74 Figura n° 16. Modelamiento 3D de Encofrado y desencofrado en cimientos .................... 75 Figura n° 17. Modelamiento 3D de Concreto para sub zapata C:H-1:10 + 30% P.G ........ 76 Figura n° 18. Modelamiento 3D de Concreto para sobrecimientos C:H-1:8 + 25% P.M ... 77 Figura n° 19. Modelamiento 3D de Encofrado y desencofrado en sobrecimientos ........... 78 Figura n° 20. Modelamiento 3D de Falso piso de concreto 1:12 de E=4'' ......................... 79 Figura n° 21. Modelamiento 3D de Concreto en zapatas f'c=210 kg/cm2 ......................... 80 Figura n° 22. Modelamiento 3D de Encofrado y desencofrado de zapatas ....................... 81 Figura n° 23. Modelamiento 3D de Acero de zapatas fy=4200 kg/cm2, grado 60 ............. 82 Figura n° 24. Modelamiento 3D de Concreto para vigas de cimentación f'c=210 kg/cm2 . 83 Figura n° 25. Modelamiento 3D de Encofrado y desencofrado en vigas de cimentación .. 84 Figura n° 26. Modelamiento 3D de Acero de vigas de cimentación fy=4200 kg/cm2, grado 60 ...................................................................................................................................... 85 Figura n° 27. Modelamiento 3D de Cama de arena compactada en vigas de cimentación E=4" ................................................................................................................................... 86 X.

(11) Figura n° 28. Modelamiento 3D de Concreto en columnas f'c=210 kg/cm2 ...................... 87 Figura n° 29. Modelamiento 3D de Encofrado y desencofrado de columnas .................... 88 Figura n° 30. Modelamiento 3D de Acero de columnas fy=4200 kg/cm2, grado 60 .......... 89 Figura n° 31. Modelamiento 3D de Concreto en columnetas de amarre f'c=175 kg/cm2 .. 90 Figura n° 32. Modelamiento 3D de Encofrado y desencofrado de columnetas ................. 91 Figura n° 33. Modelamiento 3D de Acero de columnetas fy=4200 kg/cm2, grado 60 ....... 92 Figura n° 34. Modelamiento 3D de Concreto en vigas f'c=210 kg/cm2 ............................. 93 Figura n° 35. Modelamiento 3D de Encofrado y desencofrado de vigas ........................... 94 Figura n° 36. Modelamiento 3D de Acero de vigas fy=4200 kg/cm2, grado 60 ................. 95 Figura n° 37. Modelamiento 3D de Concreto en viguetas de amarre f'c=175 kg/cm2 ....... 96 Figura n° 38. Modelamiento 3D de Encofrado y desencofrado de viguetas de amarre ..... 97 Figura n° 39. Modelamiento 3D de Acero de viguetas de amarre fy=4200 kg/cm2, grado 60 .......................................................................................................................................... 98 Figura n° 40. Modelamiento 3D de Concreto en placa de concreto f’c=210 kg/cm2 ......... 99 Figura n° 41. Modelamiento 3D de Encofrado y desencofrado de placa ca-3 ................. 100 Figura n° 42. Modelamiento 3D de Acero de placa fy=4200 kg/cm2, grado 60 ............... 101 Figura n° 43. Modelamiento 3D de Concreto en escalera f'c=210 kg/cm2 ...................... 102 Figura n° 44. Modelamiento 3D de Encofrado y desencofrado de escalera .................... 103 Figura n° 45. Modelamiento 3D de Acero de escalera fy=4200 kg/cm2, grado 60 .......... 104 Figura n° 46. Modelamiento 3D de Concreto en losas aligeradas f'c=210 kg/cm2 .......... 105 Figura n° 47. Modelamiento 3D de Encofrado y desencofrado normal en losas aligeradas ........................................................................................................................................ 106 Figura n° 48. Modelamiento 3D de Acero de losas aligeradas fy=4200 kg/cm2, grado 60 ........................................................................................................................................ 107 Figura n° 49. Modelamiento 3D de Ladrillo hueco 15x30x30 cm para techo aligerado ... 108 Figura n° 50. Modelamiento 3D de Ladrillo hueco 12x30x30 cm para techo aligerado ... 109 Figura n° 51. Modelamiento 3D de Muro de ladrillo tipo iv 18 huecos cabeza C-A 1:4 x 1.50 cm .................................................................................................................................... 110 Figura n° 52. Modelamiento 3D de Muro de ladrillo tipo iv 18 huecos soga C-A 1:4 x 1.50 cm .................................................................................................................................... 111. XI.

(12) Figura n° 53. Modelamiento 3D de Tarrajeo con impermeabilizantes con C:A -1.5 e=1.5cm ........................................................................................................................................ 112 Figura n° 54. Modelamiento 3D de Tarrajeo primario rayado con cemento-arena .......... 113 Figura n° 55. Modelamiento 3D de Tarrajeo en muros int. mez. C:A-1:5 e=2.00cm ....... 114 Figura n° 56. Modelamiento 3D de Tarrajeo en muros ext. mez. C:A-1:5 E=2.00 cm ..... 115 Figura n° 57. Modelamiento 3D de Tarrajeo en columnas con C:A- 1:5, E=1.50cm ....... 116 Figura n° 58. Modelamiento 3D de Tarrajeo en vigas mezc. C.A 1:5 E=1.50cm ............. 117 Figura n° 59. Modelamiento 3D de Vestidura de puertas y ventanas mezc. C:A E=1.50cm ........................................................................................................................................ 118 Figura n° 60. Modelamiento 3D de Tarrajeo en cielorraso con C:A - 1:5 E=1.5 cm ........ 119 Figura n° 61. Modelamiento 3D de Cielo raso con perfiles metálicos termo acústicas ... 120 Figura n° 62. Modelamiento 3D de Contrapiso de 40 mm. base 3cm mezc. 1:5 acab. 1cm, pasta 1:2 .......................................................................................................................... 121 Figura n° 63. Modelamiento 3D de Piso de porcelanato 50 x 50 cm ............................... 122 Figura n° 64. Modelamiento 3D de Piso de cerámico alto transito serie madera 40x40cm ........................................................................................................................................ 123 Figura n° 65.Modelamiento 3D de Revestimiento de gradas con granito pulido ............. 124 Figura n° 66. Modelamiento 3D de Contra zócalo de cemento s/colorear h=20cm e=2cm ........................................................................................................................................ 125 Figura n° 67. Modelamiento 3D de Contra zócalo de cerámico 20x30 ............................ 126 Figura n° 68. Modelamiento 3D de Zócalo de cerámico 20 x 30 cm h=1.50m ................ 127 Figura n° 69. Modelamiento 3D de Enchapado con piedra laja travertinos 20x30cm ..... 128 Figura n° 70. Modelamiento 3D de Puerta de madera contraplacada incl. instalación.... 129 Figura n° 71. Modelamiento 3D de Puerta apanelada de madera tornillo según diseño . 130 Figura n° 72. Modelamiento 3D de Puerta metálica según diseño incl. Instalación ........ 131 Figura n° 73. Modelamiento 3D de Baranda metálica de protección de tob. FºGº cuadrado 2"x2" ................................................................................................................................ 132 Figura n° 74. Modelamiento 3D de Baranda metálica de protección de tub. fºgº cuadrado 3"x3" ................................................................................................................................ 133 Figura n° 75. Modelamiento 3D de Pasamano de tubo galv. de 2" según diseño ........... 134. XII.

(13) Figura n° 76. Modelamiento 3D de Pasamano de tubo circular galv. de 3" según diseño ........................................................................................................................................ 135 Figura n° 77. Modelamiento 3D de Puerta de melanine con marco de aluminio según diseño ........................................................................................................................................ 136 Figura n° 78. Modelamiento 3D de Separador en ss.hh de melamine con marco de aluminio ........................................................................................................................................ 137 Figura n° 79. Modelamiento 3D de Cantonera de aluminio ............................................. 138 Figura n° 80. Modelamiento 3D de Bisagra capuchina 4" x 4" ........................................ 139 Figura n° 81. Modelamiento 3D de Chapa de perilla liviana tipo globo ........................... 140 Figura n° 82. Modelamiento 3D de Chapa de parche 3 golpes ....................................... 141 Figura n° 83. Modelamiento 3D de Ventana con marco de aluminio de 2"x1" con vidrio 6mm ........................................................................................................................................ 142 Figura n° 84. Modelamiento 3D de Fachada integral de vidrio con marco de aluminio de 2"x3" ................................................................................................................................ 143 Figura n° 85. Modelamiento 3D de Pintura en muros interiores c/latex lavable .............. 144 Figura n° 86. Modelamiento 3D de Pintura en muros exteriores c/latex lavable ............. 145 Figura n° 87. Modelamiento 3D de Pintura en columnas c/latex lavable ......................... 146 Figura n° 88. Modelamiento 3D de Pintura en vigas c/latex lavable ................................ 147 Figura n° 89. Modelamiento 3D de Pintura en derrames c/latex lavable ......................... 148 Figura n° 90. Modelamiento 3D de Pintura latex en cieloraso ......................................... 149 Figura n° 91. Modelamiento 3D de Pintura esmalte sintético en zócalo de cemento h=30cm ........................................................................................................................................ 150 Figura n° 92. Modelamiento 3D de Pintura barniz en carpintería de madera .................. 151 Figura n° 93. Modelamiento 3D de Pintura anticorrosivo en carpintería metálica ........... 152 Figura n° 94. Modelamiento 3D de Junta de construcción con teknoport ....................... 153 Figura n° 95. Modelamiento 3D de Junta de dilatación con espuma plástica.................. 154 Figura n° 96. Modelamiento 3D de Tapa junta de aluminio de 4"x1/16" en pasadizo ..... 155 Figura n° 97. Modelamiento 3D de Tubo d=15mm pvc-sel ............................................. 156 Figura n° 98. Modelamiento 3D de Tubo d=20mm pvc-sap ............................................ 157 Figura n° 99. Modelamiento 3D de Tubo d=25mm pvc-sap ............................................ 158 Figura n° 100. Modelamiento 3D de Codos de 90º de pvc -sap 15mm ........................... 159. XIII.

(14) Figura n° 101. Modelamiento 3D de Codos de 90º de pvc -sap 20mm ........................... 160 Figura n° 102. Modelamiento 3D de Codo de 90º de pvc -sap 25mm ............................. 161 Figura n° 103. Modelamiento 3D de Conductor 2.5mm2 lsoh ......................................... 162 Figura n° 104. Modelamiento 3D de Conductor 4mm2 lsoh ............................................ 163 Figura n° 105. Modelamiento 3D de Conductor 06mm2 lsoh .......................................... 164 Figura n° 106. Modelamiento 3D de Tablero de distribución de 18 polos ....................... 165 Figura n° 107. Modelamiento 3D de Interruptor simple ................................................... 166 Figura n° 108. Modelamiento 3D de Interruptor doble ..................................................... 167 Figura n° 109. Modelamiento 3D de Interruptor de conmutación .................................... 168 Figura n° 110. Modelamiento 3D de Tomacorriente doble con puesta a tierra................ 169 Figura n° 111. Modelamiento 3D de Tomacorriente a prueba de agua ........................... 170 Figura n° 112. Modelamiento 3D de Caja rectangular pvc 100x55x50 ............................ 171 Figura n° 113. Modelamiento 3D de Focos ahorradores ................................................. 172 Figura n° 114. Modelamiento 3D de Spot light ................................................................ 173 Figura n° 115. Modelamiento 3D de Equipo fluorescente 2x36w .................................... 174 Figura n° 116. Modelamiento 3D de Equipo fluorescente 4x18w .................................... 175 Figura n° 117. Modelamiento 3D de Cajas ortogonales de pvc centro de luz ................. 176 Figura n° 118. Modelamiento 3D de Soquets base ......................................................... 177 Figura n° 119. Modelamiento 3D de Detector de humo contra incendios ....................... 178 Figura n° 120. Modelamiento 3D de Panel de sistema de alarma contra incendio ......... 179 Figura n° 121. Modelamiento 3D de Tubo pvc -sap d=15mm ......................................... 180 Figura n° 122. Modelamiento 3D de Conductor 1.5mm2 lsoh ......................................... 181 Figura n° 123. Modelamiento 3D de Luz de emergencia ................................................ 182 Figura n° 124. Modelamiento 3D de Tubo pvc -sap d=15mm ......................................... 183 Figura n° 125. Modelamiento 3D de Tomacorriente simple (luz de emergencia) ............ 184 Figura n° 126. Modelamiento 3D de Conductor 2.5mm2 lsoh ......................................... 185 Figura n° 127. Modelamiento 3D de Caja rectangular pvc 100x55x50 ............................ 186 Figura n° 128. Modelamiento 3D de Inodoro sifón jet c/blanco incl accesorios ............... 187 Figura n° 129. Modelamiento 3D de Lavatorio de loza color blanco incl. Accesorios...... 188 Figura n° 130. Modelamiento 3D de Urinarios de loza de pico blanco ............................ 189 Figura n° 131. Modelamiento 3D de Jabonera de losa c/blanco ..................................... 190. XIV.

(15) Figura n° 132. Modelamiento 3D de Toallero de losa tipo gancho color blanco .............. 191 Figura n° 133. Modelamiento 3D de Porta papel de losa c/blanco .................................. 192 Figura n° 134. Modelamiento 3D de Espejo con marco metálico pulido ......................... 193 Figura n° 135. Modelamiento 3D de Papelera de plástico con tapa con ventana vatible 194 Figura n° 136. Modelamiento 3D de Salida de desagüe en pvc sal de 2" ....................... 195 Figura n° 137. Modelamiento 3D de Salida de desagüe en pvc sal de 4" ....................... 196 Figura n° 138. Modelamiento 3D de Salida de ventilación en pvc sal de 2" .................... 197 Figura n° 139. Modelamiento 3D de Red de derivación pvc sal para desagüe de 4" ...... 198 Figura n° 140. Modelamiento 3D de Red de derivación pvc sal para desagüe de 2" ...... 199 Figura n° 141. Modelamiento 3D de Codo pvc sal 2" x 90° ............................................ 200 Figura n° 142. Modelamiento 3D de Codo pvc sal 2" x 45° ............................................ 201 Figura n° 143. Modelamiento 3D de Codo pvc sal 4" x 90° ............................................ 202 Figura n° 144. Modelamiento 3D de Codo sanitario pvc sal 4" x2" x 90° ........................ 203 Figura n° 145. Modelamiento 3D de Codo pvc sal 4" x 45° ............................................ 204 Figura n° 146. Modelamiento 3D de Tee pvc sal 2"x2" ................................................... 205 Figura n° 147. Modelamiento 3D de Tee pvc sal 4" x 4" ................................................. 206 Figura n° 148. Modelamiento 3D de Yee pvc sal de 2" ................................................... 207 Figura n° 149. Modelamiento 3D de Yee pvc sal de 4" ................................................... 208 Figura n° 150. Modelamiento 3D de Yee pvc sal de 4" con reducción a 2" ..................... 209 Figura n° 151. Modelamiento 3D de Reducción pvc sal 4"x2" ......................................... 210 Figura n° 152. Modelamiento 3D de Sumidero de bronce 2" .......................................... 211 Figura n° 153. Modelamiento 3D de Registros roscado de bronce de 4" ........................ 212 Figura n° 154. Modelamiento 3D de Sombrero ventilación pvc de 2".............................. 213 Figura n° 155. Modelamiento 3D de Caja de registro de desagüe 12" x 24" con tapa .... 214 Figura n° 156. Modelamiento 3D de Salida de agua fría con tubería de pvc sap d=1/2" 215 Figura n° 157. Modelamiento 3D de Red de distribución tubería de d=1/2" pvc sap ....... 216 Figura n° 158. Modelamiento 3D de Codo pvc sap 1/2" .................................................. 217 Figura n° 159. Modelamiento 3D de Tee pvc sap 1/2" .................................................... 218 Figura n° 160. Modelamiento 3D de Válvula compuerta de bronce de unión roscada de 1/2" ........................................................................................................................................ 219 Figura n° 161. Modelamiento 3D de Tubería para aguas pluviales de pvc sal de 2"....... 220. XV.

(16) Figura n° 162. Modelamiento 3D de Codo pvc sal 2" x 90° ............................................ 221 Figura n° 163. Modelamiento 3D de Codo pvc sal 2" x 45° ............................................ 222 Figura n° 164. Modelamiento 3D de Yee pvc sal de 2" ................................................... 223 Figura n° 165. Casos para la prueba de hipótesis específica n°1 ................................... 237 Figura n° 166. Prueba de hipótesis en el gráfico de distribución normal Z, unilateral de cola a la izquierda para la hipótesis específica n°1................................................................. 238 Figura n° 167. Casos para la prueba de hipótesis específica n°2 ................................... 241 Figura n° 168. Prueba de hipótesis en el gráfico de distribución normal Z, unilateral de cola a la izquierda para la hipótesis específica n°2................................................................. 241 Figura n° 169. Casos para la prueba de hipótesis específica n°3 ................................... 245 Figura n° 170. Prueba de hipótesis en el gráfico de distribución normal Z, unilateral de cola a la izquierda para la hipótesis específica n°3................................................................. 245 Figura n° 171. Casos para la prueba de hipótesis específica n°4 ................................... 248 Figura n° 172. Prueba de hipótesis en el gráfico de distribución normal Z, unilateral de cola a la izquierda para la hipótesis específica n°4................................................................. 249 Figura n° 173. Casos para la prueba de hipótesis general .............................................. 252 Figura n° 174. Prueba de hipótesis en el gráfico de distribución normal Z, unilateral de cola a la izquierda para la hipótesis general ........................................................................... 253. XVI.

(17) ÍNDICE DE CUADROS Cuadro n° 1. Componentes del uso BIM. .......................................................................... 23 Cuadro n° 2. Propósitos de uso BIM. ................................................................................ 23 Cuadro n° 3. Proceso de modelamiento REVIT ................................................................ 28 Cuadro n° 4. Beneficios de trabajar con software BIM ...................................................... 30 Cuadro n° 5. Definición operativa de variables e indicadores ........................................... 64 Cuadro n° 6. Número de muestreo para el estudio ........................................................... 69 Cuadro n° 7. Comparación de metodologías de solado de concreto C:H-1:12, E=4'' para zapatas .............................................................................................................................. 73 Cuadro n° 8. Comparación de metodologías de Concreto para cimientos corridos C:H-1:10 + 30% P.G ......................................................................................................................... 74 Cuadro n° 9. Comparación de metodologías de Encofrado y desencofrado en cimientos 75 Cuadro n° 10. Comparación de metodologías de Concreto para sub zapata C:H-1:10 + 30% P.G .................................................................................................................................... 76 Cuadro n° 11. Comparación de metodologías de Concreto para sobrecimientos C:H-1:8 + 25% P.M ............................................................................................................................ 77 Cuadro n° 12. Comparación de metodologías de Encofrado y desencofrado en sobrecimientos .................................................................................................................. 78 Cuadro n° 13. Comparación de metodologías de Falso piso de concreto 1:12 de E=4'' ... 79 Cuadro n° 14. Comparación de metodologías de Concreto en zapatas f'c=210 kg/cm2 ... 80 Cuadro n° 15. Comparación de metodologías de Encofrado y desencofrado de zapatas. 81 Cuadro n° 16. Comparación de metodologías de Acero de zapatas fy=4200 kg/cm2, grado 60 ...................................................................................................................................... 82 Cuadro n° 17. Comparación de metodologías de Concreto para vigas de cimentación f'c=210 kg/cm2 .................................................................................................................. 83 Cuadro n° 18. Comparación de metodologías de Encofrado y desencofrado en vigas de cimentación ....................................................................................................................... 84 Cuadro n° 19. Comparación de metodologías de Acero de vigas de cimentación fy=4200kg/cm2, grado60 ................................................................................................... 85 Cuadro n° 20. Comparación de metodologías de Cama de arena compactada en vigas de cimentación E=4" ............................................................................................................... 86 XVII.

(18) Cuadro n° 21. Comparación de metodologías de Concreto en columnas f'c=210 kg/cm2 87 Cuadro n° 22. Comparación de metodologías de Encofrado y desencofrado de columnas .......................................................................................................................................... 88 Cuadro n° 23. Comparación de metodologías de Acero de columnas fy=4200 kg/cm2, grado 60 ...................................................................................................................................... 89 Cuadro n° 24. Comparación de metodologías de Concreto en columnetas de amarre f'c=175 kg/cm2 ............................................................................................................................... 90 Cuadro n° 25. Comparación de metodologías de Encofrado y desencofrado de columnetas .......................................................................................................................................... 91 Cuadro n° 26. Comparación de metodologías de Acero de columnetas fy=4200 kg/cm2, grado 60 ............................................................................................................................ 92 Cuadro n° 27. Comparación de metodologías de Concreto en vigas f'c=210 kg/cm2 ....... 93 Cuadro n° 28. Comparación de metodologías de Encofrado y desencofrado de vigas ..... 94 Cuadro n° 29. Comparación de metodologías de Acero de vigas fy=4200 kg/cm2, grado 60 .......................................................................................................................................... 95 Cuadro n° 30. Comparación de metodologías de Concreto en viguetas de amarre f'c=175 kg/cm2 ............................................................................................................................... 96 Cuadro n° 31. Comparación de metodologías de Encofrado y desencofrado de viguetas de amarre ............................................................................................................................... 97 Cuadro n° 32. Comparación de metodologías de Acero de viguetas de amarre fy=4200 kg/cm2, grado 60 ............................................................................................................... 98 Cuadro n° 33. Comparación de metodologías de Concreto en placa de concreto f’c=210 kg/cm2 ............................................................................................................................... 99 Cuadro n° 34. Comparación de metodologías de Encofrado y desencofrado de placa ca-3 ........................................................................................................................................ 100 Cuadro n° 35. Comparación de metodologías de Acero de placa fy=4200 kg/cm2, grado 60 ........................................................................................................................................ 101 Cuadro n° 36. Comparación de metodologías de Concreto en escalera f'c=210 kg/cm2 102 Cuadro n° 37. Comparación de metodologías de Encofrado y desencofrado de escalera ........................................................................................................................................ 103. XVIII.

(19) Cuadro n° 38. Comparación de metodologías de Acero de escalera fy=4200 kg/cm2, grado 60 .................................................................................................................................... 104 Cuadro n° 39. Comparación de metodologías de Concreto en losas aligeradas f'c=210 kg/cm2 ............................................................................................................................. 105 Cuadro n° 40. Comparación de metodologías de Encofrado y desencofrado normal en losas aligeradas ........................................................................................................................ 106 Cuadro n° 41. Comparación de metodologías de Acero de losas aligeradas fy=4200 kg/cm2, grado 60 .......................................................................................................................... 107 Cuadro n° 42. Comparación de metodologías de Ladrillo hueco 15x30x30 cm para techo aligerado .......................................................................................................................... 108 Cuadro n° 43. Comparación de metodologías de Ladrillo hueco 12x30x30 cm para techo aligerado .......................................................................................................................... 109 Cuadro n° 44. Comparación de metodologías de Muro de ladrillo tipo iv 18 huecos cabeza C-A 1:4 x 1.50 cm ............................................................................................................ 110 Cuadro n° 45. Comparación de metodologías de Muro de ladrillo tipo iv 18 huecos soga CA 1:4 x 1.50 cm................................................................................................................ 111 Cuadro n° 46. Comparación de metodologías de Tarrajeo con impermeabilizantes con C:A -1.5 e=1.5cm.................................................................................................................... 112 Cuadro n° 47. Comparación de metodologías de Tarrajeo primario rayado con cementoarena ............................................................................................................................... 113 Cuadro n° 48. Comparación de metodologías de Tarrajeo en muros int. mez. C:A-1:5 e=2.00cm ......................................................................................................................... 114 Cuadro n° 49. Comparación de metodologías de Tarrajeo en muros ext. mez. C:A-1:5 E=2.00 cm ....................................................................................................................... 115 Cuadro n° 50. Comparación de metodologías de Tarrajeo en columnas con C:A- 1:5, E=1.50cm ........................................................................................................................ 116 Cuadro n° 51. Comparación de metodologías de Tarrajeo en vigas mezc. C.A 1:5 E=1.50cm ........................................................................................................................................ 117 Cuadro n° 52. Comparación de metodologías de Vestidura de puertas y ventanas mezc. C:A E=1.50cm ................................................................................................................. 118. XIX.

(20) Cuadro n° 53. Comparación de metodologías de Tarrajeo en cielorraso con C:A - 1:5 E=1.5 cm .................................................................................................................................... 119 Cuadro n° 54. Comparación de metodologías de Cielo raso con perfiles metálicos termo acústicas.......................................................................................................................... 120 Cuadro n° 55. Comparación de metodologías de Contrapiso de 40 mm. base 3cm mezc. 1:5 acab. 1cm, pasta 1:2 ....................................................................................................... 121 Cuadro n° 56. Comparación de metodologías de Piso de porcelanato 50 x 50 cm ......... 122 Cuadro n° 57. Comparación de metodologías de Piso de cerámico alto transito serie madera 40x40cm .......................................................................................................................... 123 Cuadro n° 58. Comparación de metodologías de Revestimiento de gradas con granito pulido ........................................................................................................................................ 124 Cuadro n° 59. Comparación de metodologías de Contra zócalo de cemento s/colorear h=20cm e=2cm ................................................................................................................ 125 Cuadro n° 60. Comparación de metodologías de Contra zócalo de cerámico 20x30 ..... 126 Cuadro n° 61. Comparación de metodologías de Zócalo de cerámico 20 x 30 cm h=1.50m ........................................................................................................................................ 127 Cuadro n° 62. Comparación de metodologías de Enchapado con piedra laja travertinos 20x30cm .......................................................................................................................... 128 Cuadro n° 63. Comparación de metodologías de Puerta de madera contraplacada incl. instalación........................................................................................................................ 129 Cuadro n° 64. Comparación de metodologías de Puerta apanelada de madera tornillo según diseño .............................................................................................................................. 130 Cuadro n° 65. Comparación de metodologías de Puerta metálica según diseño incl. Instalación ....................................................................................................................... 131 Cuadro n° 66. Comparación de metodologías de Baranda metálica de protección de tub. FºGº cuadrado 2"x2" ........................................................................................................ 132 Cuadro n° 67. Comparación de metodologías de Baranda metálica de protección de tub. fºgº cuadrado 3"x3" .......................................................................................................... 133 Cuadro n° 68. Comparación de metodologías de Pasamano de tubo galv. de 2" según diseño .............................................................................................................................. 134. XX.

(21) Cuadro n° 69. Comparación de metodologías de Pasamano de tubo circular galv. de 3" según diseño ................................................................................................................... 135 Cuadro n° 70. Comparación de metodologías de Puerta de melanine con marco de aluminio según diseño ................................................................................................................... 136 Cuadro n° 71. Comparación de metodologías de Separador en ss.hh de melamine con marco de aluminio ........................................................................................................... 137 Cuadro n° 72. Comparación de metodologías de Cantonera de aluminio ....................... 138 Cuadro n° 73. Comparación de metodologías de Bisagra capuchina 4" x 4" .................. 139 Cuadro n° 74. Comparación de metodologías de Chapa de perilla liviana tipo globo ..... 140 Cuadro n° 75. Comparación de metodologías de Chapa de parche 3 golpes ................. 141 Cuadro n° 76. Comparación de metodologías de Ventana con marco de aluminio de 2"x1" con vidrio 6mm ................................................................................................................ 142 Cuadro n° 77. Comparación de metodologías de Fachada integral de vidrio con marco de aluminio de 2"x3" ............................................................................................................. 143 Cuadro n° 78. Comparación de metodologías de Pintura en muros interiores c/latex lavable ........................................................................................................................................ 144 Cuadro n° 79. Comparación de metodologías de Pintura en muros exteriores c/latex lavable ........................................................................................................................................ 145 Cuadro n° 80. Comparación de metodologías de Pintura en columnas c/latex lavable .. 146 Cuadro n° 81. Comparación de metodologías de Pintura en vigas c/latex lavable ......... 147 Cuadro n° 82. Comparación de metodologías de Pintura en derrames c/latex lavable ... 148 Cuadro n° 83. Comparación de metodologías de Pintura latex en cieloraso................... 149 Cuadro n° 84. Comparación de metodologías de Pintura esmalte sintético en zócalo de cemento h=30cm ............................................................................................................. 150 Cuadro n° 85. Comparación de metodologías de Pintura barniz en carpintería de madera ........................................................................................................................................ 151 Cuadro n° 86. Comparación de metodologías de Pintura anticorrosivo en carpintería metálica ........................................................................................................................... 152 Cuadro n° 87. Comparación de metodologías de Junta de construcción con teknoport . 153 Cuadro n° 88. Comparación de metodologías de Junta de dilatación con espuma plástica ........................................................................................................................................ 154. XXI.

(22) Cuadro n° 89. Comparación de metodologías de Tapa junta de aluminio de 4"x1/16" en pasadizo .......................................................................................................................... 155 Cuadro n° 90. Comparación de metodologías de Tubo d=15mm pvc-sel ....................... 156 Cuadro n° 91. Comparación de metodologías de Tubo d=20mm pvc-sap ...................... 157 Cuadro n° 92. Comparación de metodologías de Tubo d=25mm pvc-sap ...................... 158 Cuadro n° 93. Comparación de metodologías de Codos de 90º de pvc -sap 15mm ....... 159 Cuadro n° 94. Comparación de metodologías de Codos de 90º de pvc -sap 20mm ....... 160 Cuadro n° 95. Comparación de metodologías de Codo de 90º de pvc -sap 25mm......... 161 Cuadro n° 96. Comparación de metodologías de Conductor 2.5mm2 lsoh ..................... 162 Cuadro n° 97. Comparación de metodologías de Conductor 4mm2 lsoh ........................ 163 Cuadro n° 98. Comparación de metodologías de Conductor 06mm2 lsoh ...................... 164 Cuadro n° 99. Comparación de metodologías de Tablero de distribución de 18 polos ... 165 Cuadro n° 100. Comparación de metodologías de Interruptor simple ............................. 166 Cuadro n° 101. Comparación de metodologías de Interruptor doble .............................. 167 Cuadro n° 102. Comparación de metodologías de Interruptor de conmutación .............. 168 Cuadro n° 103. Comparación de metodologías de Tomacorriente doble con puesta a tierra ........................................................................................................................................ 169 Cuadro n° 104. Comparación de metodologías de Tomacorriente a prueba de agua ..... 170 Cuadro n° 105. Comparación de metodologías de Caja rectangular pvc 100x55x50 ..... 171 Cuadro n° 106. Comparación de metodologías de Focos ahorradores ........................... 172 Cuadro n° 107. Comparación de metodologías de Spot light .......................................... 173 Cuadro n° 108. Comparación de metodologías de Equipo fluorescente 2x36w .............. 174 Cuadro n° 109. Comparación de metodologías de Equipo fluorescente 4x18w .............. 175 Cuadro n° 110. Comparación de metodologías de Cajas ortogonales de pvc centro de luz ........................................................................................................................................ 176 Cuadro n° 111. Comparación de metodologías de Soquets base ................................... 177 Cuadro n° 112. Comparación de metodologías de Detector de humo contra incendios . 178 Cuadro n° 113. Comparación de metodologías de Panel de sistema de alarma contra incendio ........................................................................................................................... 179 Cuadro n° 114. Comparación de metodologías de Tubo pvc -sap d=15mm ................... 180 Cuadro n° 115. Comparación de metodologías de Conductor 1.5mm2 lsoh ................... 181. XXII.

(23) Cuadro n° 116. Comparación de metodologías de Luz de emergencia .......................... 182 Cuadro n° 117. Comparación de metodologías de Tubo pvc -sap d=15mm ................... 183 Cuadro n° 118. Comparación de metodologías de Tomacorriente simple (luz de emergencia)..................................................................................................................... 184 Cuadro n° 119. Comparación de metodologías de Conductor 2.5mm2 lsoh ................... 185 Cuadro n° 120. Comparación de metodologías de Caja rectangular pvc 100x55x50 ..... 186 Cuadro n° 121. Comparación de metodologías de Inodoro sifón jet c/blanco incl accesorios ........................................................................................................................................ 187 Cuadro n° 122. Comparación de metodologías de Lavatorio de loza color blanco incl. Accesorios ....................................................................................................................... 188 Cuadro n° 123. Comparación de metodologías de Urinarios de loza de pico blanco ...... 189 Cuadro n° 124. Comparación de metodologías de Jabonera de losa c/blanco ............... 190 Cuadro n° 125. Comparación de metodologías de Toallero de losa tipo gancho color blanco ........................................................................................................................................ 191 Cuadro n° 126. Comparación de metodologías de Porta papel de losa c/blanco ............ 192 Cuadro n° 127. Comparación de metodologías de Espejo con marco metálico pulido ... 193 Cuadro n° 128. Comparación de metodologías de Papelera de plástico con tapa con ventana vatible ................................................................................................................ 194 Cuadro n° 129. Comparación de metodologías de Salida de desagüe en pvc sal de 2" . 195 Cuadro n° 130. Comparación de metodologías de Salida de desagüe en pvc sal de 4" . 196 Cuadro n° 131. Comparación de metodologías de Salida de ventilación en pvc sal de 2" ........................................................................................................................................ 197 Cuadro n° 132. Comparación de metodologías de Red de derivación pvc sal para desagüe de 4" ................................................................................................................................ 198 Cuadro n° 133. Comparación de metodologías de Red de derivación pvc sal para desagüe de 2" ................................................................................................................................ 199 Cuadro n° 134. Comparación de metodologías de Codo pvc sal 2" x 90° ...................... 200 Cuadro n° 135. Comparación de metodologías de Codo pvc sal 2" x 45° ...................... 201 Cuadro n° 136. Comparación de metodologías de Codo pvc sal 4" x 90° ...................... 202 Cuadro n° 137. Comparación de metodologías de Codo sanitario pvc sal 4" x2" x 90° .. 203 Cuadro n° 138. Comparación de metodologías de Codo pvc sal 4" x 45° ...................... 204. XXIII.

(24) Cuadro n° 139. Comparación de metodologías de Tee pvc sal 2"x2" ............................. 205 Cuadro n° 140. Comparación de metodologías de Tee pvc sal 4" x 4" ........................... 206 Cuadro n° 141. Comparación de metodologías de Yee pvc sal de 2" ............................. 207 Cuadro n° 142. Comparación de metodologías de Yee pvc sal de 4" ............................. 208 Cuadro n° 143. Comparación de metodologías de Yee pvc sal de 4" con reducción a 2" ........................................................................................................................................ 209 Cuadro n° 144. Comparación de metodologías de Reducción pvc sal 4"x2" .................. 210 Cuadro n° 145. Comparación de metodologías de Sumidero de bronce 2" .................... 211 Cuadro n° 146. Comparación de metodologías de Registros roscado de bronce de 4" .. 212 Cuadro n° 147. Comparación de metodologías de Sombrero ventilación pvc de 2" ....... 213 Cuadro n° 148. Comparación de metodologías de Caja de registro de desagüe 12" x 24" con tapa ........................................................................................................................... 214 Cuadro n° 149. Comparación de metodologías de Salida de agua fría con tubería de pvc sap d=1/2" ....................................................................................................................... 215 Cuadro n° 150. Comparación de metodologías de Red de distribución tubería de d=1/2" pvc sap ................................................................................................................................... 216 Cuadro n° 151. Comparación de metodologías de Codo pvc sap 1/2" ............................ 217 Cuadro n° 152. Comparación de metodologías de Tee pvc sap 1/2" .............................. 218 Cuadro n° 153. Comparación de metodologías de Válvula compuerta de bronce de unión roscada de 1/2"................................................................................................................ 219 Cuadro n° 154. Comparación de metodologías de Tubería para aguas pluviales de pvc sal de 2" ................................................................................................................................ 220 Cuadro n° 155. Comparación de metodologías de Codo pvc sal 2" x 90° ...................... 221 Cuadro n° 156. Comparación de metodologías de Codo pvc sal 2" x 45° ...................... 222 Cuadro n° 157. Comparación de metodologías de Yee pvc sal de 2" ............................. 223 Cuadro n° 158. Comparación de presupuestos entre cada especialidad de la edificación ........................................................................................................................................ 224 Cuadro n° 159. Extracto del procesamiento de resultados experimentales para % de margen de error ............................................................................................................................ 227 Cuadro n° 160. Estadísticos descriptivos de datos experimentales procesados para el porcentaje de margen de error en los costos de partidas por metodología ..................... 233. XXIV.

(25) Cuadro n° 161. Sistema de prueba de hipótesis especifica n°1 ...................................... 235 Cuadro n° 162. Sistema de prueba de hipótesis especifica n°2...................................... 239 Cuadro n° 163. Sistema de prueba de hipótesis especifica n°3 ...................................... 242 Cuadro n° 164. Sistema de prueba de hipótesis especifica n°1...................................... 246 Cuadro n° 165. Sistema de prueba de hipótesis general ................................................ 250. XXV.

(26) ÍNDICE DE GRÁFICOS Gráfico n° 1. Comparación de presupuestos entre cada especialidad de la edificación . 224 Gráfico n° 2. Porcentaje de optimización con BIM frente al expediente técnico por especialidad..................................................................................................................... 225 Gráfico n° 3. Comparación de datos experimentales de costos estructurales entre el expediente técnico vs el grupo de control........................................................................ 228 Gráfico n° 4. Comparación de datos experimentales de costos estructurales entre la metodología BIM vs el grupo de control .......................................................................... 228 Gráfico n° 5. Comparación de datos experimentales de costos de arquitectura entre el expediente técnico vs el grupo de control........................................................................ 229 Gráfico n° 6. Comparación de datos experimentales de costos de arquitectura entre la metodología BIM vs el grupo de control .......................................................................... 229 Gráfico n° 7. Comparación de datos experimentales de costos de instalaciones eléctricas entre el expediente técnico vs el grupo de control ........................................................... 230 Gráfico n° 8. Comparación de datos experimentales de costos de instalaciones eléctricas entre la metodología BIM vs el grupo de control.............................................................. 230 Gráfico n° 9. Comparación de datos experimentales de costos de instalaciones sanitarias entre el expediente técnico vs el grupo de control ........................................................... 231 Gráfico n° 10. Comparación de datos experimentales de costos de instalaciones sanitarias entre la metodología BIM vs el grupo de control.............................................................. 231 Gráfico n° 11. Comparación de datos experimentales del % margen de error entre la metodología convencional (Expediente técnico) vs la metodología BIM ......................... 232. XXVI.

(27) RESUMEN La utilización de metodologías BIM y la optimización de costos de diseño de infraestructura como contexto y problema, fue motivo de la investigación, cuyo problema de investigación consistió en: ¿Mediante la utilización de la metodología BIM se optimizará los costos de las partidas establecidas en la Edificación del pabellón administrativo de la I. E. Ramón Castilla y Marquesado - Huancavelica?, para lo cual se trazó el siguiente objetivo: Determinar si con la utilización de la metodología BIM se optimizan los costos de las partidas establecidas en la Edificación del pabellón administrativo de la I. E. Ramón Castilla y Marquesado – Huancavelica, del mismo modo se planteó la hipótesis: La utilización de la Metodología BIM si optimiza los costos de las partidas establecidas en la Edificación del pabellón administrativo de la I. E. Ramón Castilla y Marquesado – Huancavelica. La investigación fue del tipo aplicada, nivel explicativo, diseño experimental. La población estuvo constituida por 248 ítems y/o partidas de infraestructura del pabellón administrativo de la I. E. Ramón Castilla y Marquesado – Huancavelica, y la muestra representativa se tomó probabilísticamente y se estuvo 151 ítems y/o partidas de construcción. Las técnicas utilizadas fueron: Observación directa del proyecto de Edificación, Cálculo de datos informático en el software, Modelamiento de datos informáticos en el software, Cálculo de metrados, costos y presupuestos, Tablas de comparación de margen de error y optimización, Cuadros estadísticos para verificar el comportamiento de la variable; y como instrumentos: Fichas de Observación (extraídas del expediente Técnico), Software Revit 2018 (para el modelamiento BIM 3D del edificio). El aporte más importante de la presente investigación considera que en base a los datos analizados y procesados, con un nivel de significancia del 1% y un nivel de confianza del 99%, que con la utilización de la metodología BIM se logra optimizar los costos de las partidas establecidas en la Edificación del pabellón administrativo de la I. E. Ramón Castilla y Marquesado – Huancavelica, debido a que la media muestral experimental del porcentaje de margen de error de la Metodología BIM (1.50%) es menor a la media muestral experimental del porcentaje de margen de error de la Metodología Tradicional (18.78%), a nivel general en toda la edificación. Palabras claves: Utilización BIM y optimización de costos. XXVII.

(28) ABSTRACT The utilization of BIM methodologies and the optimization of infrastructure design costs as a context and problem was the subject of the research, whose problem consisted of: By using the BIM methodology it will be optimized the costs of the ítems established in the building the administrative pavilion of Institution Ramón Castilla y Marquesado - Huancavelica?, for which the objective was established: to determine if with the utilization of the BIM methodologyit is optimized the costs of the items established in the building the administrative pavilion of Institution Ramón Castilla y Marquesado - Huancavelica, in the same way the hypothesis was raised: The utilization of the BIM Methodology if it optimizes the costs of the items established in the Building of the administrative pavilion of Institution Ramón Castilla y Marquesado - Huancavelica. The research was of the applied type, explanatory level, experimental design. The population was constituted by 248 items and / or infrastructure elements of the administrative pavilion of Institution Ramón Castilla y Marquesado - Huancavelica, and the representative sample was taken probabilistically and there were 151 items of construction. The techniques used were: direct observation of the construction project, calculation of computer data in the software, modeling of computer data in the software, calculation of quantification, costs and budgets, comparison tables of margin of error and optimization, statistical tables to verify the behavior of the variable; and as instruments: observation sheets (extracted from the technical file), software Revit 2018 (for 3D BIM modeling of the building). The most important contribution of this research is that based on the data analyzed and used, with a level of significance of 1% and a confidence level of 99%, with the use of the BIM methodology it is possible to optimize the costs of the items established in the construction of the administrative pavilion of Institution Educational. Ramón Castilla y Marquesado -. Huancavelica, because the experimental sample average of the margin of error percentage of the BIM Methodology (1.50%) is lower than the experimental sample average of the margin of error percentage of Traditional Methodology (18.78%), at a general level throughout the building. Keywords: Use of BIM and cost optimization. XXVIII.

(29) INTRODUCCIÓN La presente investigación titulada: “Utilización de la metodología BIM para la optimización de costos en el diseño de edificaciones de concreto armado en Huancavelica”, surgió en base al interés de comprobar y determinar si con la utilización de softwares BIM es posible optimizar costos de diseños de los componentes por especialidades de la infraestructura, que son las los ítems y/o partidas presupuestadas en el expediente técnico del edificio Pabellón Administrativo de la Institución Educativa Ramón Castilla y Marquesado del barrio de Santa Ana del distrito y provincia de Huancavelica. El termino BIM con las siglas de (Building Information Modeling), es una nueva metodología de trabajo con procesos vinculados basados en un modelo tridimensional inteligente, que permite realizar simulaciones multidimensionales con una excelente interpretación y gestión de datos de la edificación para una mejor toma de decisiones durante todo el ciclo de vida del proyecto, esto se desarrolla a través de un entorno computarizado (pre construcción virtual) que permite simular en tiempo real procesos cuantitativos, disminuyendo la pérdida de tiempo y optimizando recurso. A nivel mundial donde existe mayor implantación de la metodología BIM, es en Europa, siendo los países destacados: Finlandia, Noruega, Suecia, Holanda y Dinamarca, donde su exigencia de uso por parte de los profesionales en proyectos de obras públicas se encuentran normada en la gestión pública, por el centro de Europa con Alemania, Reino Unido y Francia están en proceso de implantación, en cambio en el sur de Europa, Norteamérica y Sudamérica su implantación esta por detrás de los demás, teniendo solo como iniciativa por parte del sector privado. En el Perú durante la de formulación y elaboración de expedientes técnicos, los costos y presupuestos del proyecto de edificación van directamente relacionados al diseño de planos, metrados, análisis de costos y presupuestos referenciales, dicho proceso presentan fallas y errores debido a la utilización de herramientas CAD y metrados a través de hojas de cálculos, que son de vital importancia para los costos y presupuestos de un proyecto, mientras que con softwares BIM se obtiene menores margen de error en los metrados debido a que son automáticos, solo requieren programación y vinculación a los demás procesos de en función a los parámetros de XXIX.
