(1)UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFÍSICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS. “IMPLEMENTACIÓN DEL PLAN DE CONTINGENCIAS COMPAÑIA MINERA INTIGOLD MINING- UNIDAD CALPA”. (INFORME POR SERVICIOS PROFESIONALES). PRESENTADO POR EL BACHILLER: DENNIS ARIAS PRIETO PARA OPTAR EL TÍTULO PROFESIONAL: DE INGENIERO DE MINAS. AREQUIPA - PERÚ 2019.

(2) UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFÍSICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS. “IMPLEMENTACIÓN DEL PLAN DE CONTINGENCIAS COMPAÑÍA MINERA INTIGOLD MINING- UNIDAD CALPA”. (INFORME POR SERVICIOS PROFESIONALES). PRESENTADO POR EL BACHILLER: DENNIS ARIAS PRIETO PARA OPTAR EL TÍTULO PROFESIONAL: DE INGENIERO DE MINAS. JURADO: PRESIDENTE:. MSC. EDGAR TADDEY CHACALTANA. VOCAL:. ING. REYNALDO CANAHUA LOZA. SECRETARIO:. MSC. MARCO VALENZUELA SALAS. ASESOR:. MSC. LUCIANO TACO PRADO AREQUIPA – PERÚ. 2019.

(3) DEDICATORIA. A MIS PADRES.. Narciso y Lyta, son el mejor ejemplo; gracias por la vida y por todo lo que me han dado, por su apoyo incondicional que en todo momento me impartió para lograr mis objetivos simplemente los amo, para ustedes es cada triunfo, este es uno más importante hasta hoy porque estoy convencido que llegarán más, ahora les puedo decir misión cumplida.. I.

(4) AGRADECIMIENTOS. A la Universidad Nacional de San Agustín, quien me albergó todos estos años e hizo posible nuestra formación académica.. A los catedráticos de la Escuela de Ingeniería de Minas quienes compartieron sus enseñanzas y nos dieron las herramientas para poder triunfar.. A los Ingenieros y trabajadores de la minera convencional en CIA MINERA Intigold Mining – Unidad Calpa por haber compartido la información y su valioso tiempo.. II.

(5) RESUMEN El informe titulado “Implementación del Plan de Contingencias - Compañía Minera Intigold Mining - Unidad Calpa”, se sustenta en base a un estudio analítico y práctico, el cual justifique su posterior ejecución, de conformidad a las exigencias y requisitos de la Normatividad Legal vigente. Para un adecuado estudio del yacimiento aurífero de la Mina Calpa; y, considerando la geología regional, el entorno ambiental y social, las características y actividades propias de la Compañía, así como, las repercusiones directas e indirectas en las comunidades aledañas, se consideraron los riesgos laborales y naturales existentes en dicha localidad, para así poder implementar un “Plan de Contingencias” acorde a la realidad.. En el presente informe se determinó la urgencia e importancia de la creación de “Brigadas de respuestas a Emergencias”, las cuales se basan en un adecuado programa de prevención y capacitación. (Charlas, ejercicios, revisiones, simulacros, etc…) en el cual estarán comprometidos los diversos estamentos de la Compañía (Gerencia, funcionarios, personal laboral ), lo que aunado a una efectiva optimización en el dotamiento, mantenimiento y adecuado uso de diversos equipos y tecnología, además de una adecuada y responsable comunicación y/o notificación (Oral o escrita), nos garantizarán una reducción significativa en el índice de accidentabilidad que comprometa a trabajadores de la Compañía y/o terceros, como, asimismo, una reducción capital de pérdidas materiales de la Compañía.. Palabras. clave:. Seguridad,. contingencias,. brigadas.. III. emergencias,. capacitación,.

(6) ABSTRACT The report entitled “Implementation of the Contingency Plan - Intigold Mining Mining Company - Calpa Unit”, is based on an analytical and practical study, which justifies its subsequent execution, in accordance with the requirements and requirements of the current Legal Regulations. For an adequate study of the goldfield of the Calpa Mine; and, considering the regional geology, the environmental and social environment, the characteristics and activities of the Company, as well as the direct and indirect repercussions in the surrounding communities, the labor and natural hazards existing in said locality were considered, in order to implement a "Contingency Plan" according to reality.. This report determined the urgency and importance of the creation of “Emergency Response Brigades”, which are based on an adequate prevention and training program. (Talks, exercises, reviews, drills, etc ...) in which the various levels of the Company (Management, officials, labor staff) will be engaged, which together with an effective optimization in the provision, maintenance and proper use of various equipment and technology, in addition to adequate and responsible communication and / or notification (Oral or written), will guarantee a significant reduction in the accident rate that commits Company employees and / or third parties, as well as a capital reduction of material losses of the Company.. Keywords: Security, contingencies, emergencies, training, brigades.. IV.

(7) INDICE DEDICATORIA AGRADECIMIENTOS RESUMEN ABSTRACT. CAPITULO I GENERALIDADES. 1.1 Ubicación y accesibilidad ............................................................................ 1 1.1.1 Ubicación .......................................................................................... 1 1.1.2 Accesibilidad ..................................................................................... 1 1.2 Geomorfología ............................................................................................ 3 1.3 Clima y vegetación ..................................................................................... 4 1.3.1 Clima ................................................................................................. 4 1.3.2 Vegetación ........................................................................................ 4 1.4 Recursos .................................................................................................... 5 1.4.1 Suministros........................................................................................ 5 1.4.2 Mano de obra .................................................................................... 5 1.5 Historia ....................................................................................................... 5. CAPITULO II ASPECTOS GEOLOGICOS. 2.1 Geología regional ....................................................................................... 7 2.1.1 Geología estructural ........................................................................ 10 2.1.2 Rocas ígneas .................................................................................. 10 2.1.3 Rocas volcánicas ............................................................................ 10 2.1.4 Agrupaciones plutónicas ................................................................. 11 2.1.5 Rocas intrusivas .............................................................................. 11 2.1.6 Rocas hipoabisales ......................................................................... 12 2.1.7 Rocas plutónicas ............................................................................. 12 2.2 Geología local ........................................................................................... 13 2.2.1 Estructuras mineralizadas ............................................................... 14 V.

(8) 2.3 Geología económica ................................................................................. 15 2.3.1 Cronología estructural ..................................................................... 15 2.4 Controles de mineralización ..................................................................... 15 2.4.1 Estructuras ...................................................................................... 15 2.4.2 Agentes mineralógicos .................................................................... 16 2.4.3 Mineralogía...................................................................................... 16 2.5 Yacimiento ................................................................................................ 17 2.5.1 Proceso metasomatico .................................................................... 18 2.5.2 Vetas en producción de la mina Calpa ............................................ 18 2.5.3 Alteración ........................................................................................ 20 Alteración argílica ....................................................................... 20 Alteración propilítica ................................................................... 20 Silicificación ................................................................................ 21 2.5.4 Forma del yacimiento ...................................................................... 21 2.5.5 Ley promedio................................................................................... 22. CAPITULO III OPERACIONES MINA. 3.1 Método de explotación.............................................................................. 23 3.1.1 Descripción del método de explotación. Corte y relleno ascendente convencional ................................................................................... 24 Características de aplicación del método ................................... 24 3.2 Labores de preparación y desarrollo ........................................................ 24 3.2.1 Galerías .......................................................................................... 24 3.2.2 Labores de preparación .................................................................. 25 3.2.3 Chimeneas ...................................................................................... 26 Buzón camino intermedio ........................................................... 27 Tolvas ......................................................................................... 28 Construcción de subnivel ........................................................... 28 3.3 Explotación ............................................................................................... 29 3.4 Geomecánica ........................................................................................... 29 3.4.1 Clasificación del tipo de roca .......................................................... 29 3.4.2 Índice de resistencia geológica (GSI) ............................................. 30 VI.

(9) 3.5 GSI. Mina Calpa ....................................................................................... 32 3.6 CICLO DE MINADO. NV.2 279 (VETA DON ERNESTO) ......................... 33 3.6.1 Perforación...................................................................................... 34 3.6.2 Diseño de mallas de perforación..................................................... 34 Diseño de mallas de frente ......................................................... 34 Diseño de mallas de tajos .......................................................... 35 3.7 Voladura ................................................................................................... 36 3.8 Sostenimiento ........................................................................................... 37 3.8.1 Cuadro de madera .......................................................................... 38 3.9 LIMPIEZA DE MINERAL EN LOS TAJEOS ............................................. 39. CAPITULO IV DESARROLLO DEL INFORME. 4.1 Política de la empresa .............................................................................. 40 4.2 Metodología evaluación de análisis de riesgo .......................................... 45 4.2.1 Evaluación – Valoración de riesgos por área crítica ....................... 47 4.2.2 Lista de medidas complementarias. Situaciones de emergencias .. 60 4.2.3 Polvorín principal. Polvorines auxiliares mina ................................. 64 4.2.4 Talleres de mantenimiento de equipos ........................................... 65 4.3 Medios de protección................................................................................ 65 4.3.1 Recursos técnicos........................................................................... 65 4.3.2 Recursos humanos ......................................................................... 66 4.3.3 Funciones y responsabilidades de los integrantes del comité local de respuesta a emergencias ................................................................ 69 4.3.4 Miembros del comité de emergencia. ............................................. 73 4.3.5 Plan de acción de contingencias..................................................... 74 Elaboración y difusión de cartillas de respuesta ante emergencias 74 Cartilla de respuesta ante emergencias ..................................... 74 4.4 Clasificación de emergencias ................................................................... 76 4.5 Procedimientos ......................................................................................... 80 4.5.1 Procedimientos a seguir en el caso de una contingencia ............... 80 Procedimientos de comunicación ............................................... 82 VII.

(10) 4.5.2 Manejo de emergencia de incendio ................................................ 83 4.5.3 PROCEDIMIENTO EMERGENCIA DE INCENDIO: ....................... 84 Antes de la emergencia de incendio .......................................... 84 Durante de la emergencia de incendio ....................................... 85 Después de la emergencia de incendio: .................................... 86 4.5.4 CONTROL DE REVISIONES:......................................................... 87 4.5.5 Actividades de mitigación................................................................ 88 4.5.6 Planes de eliminación y disposición final ........................................ 88 4.6 Capacitación y simulacros ........................................................................ 88 4.6.1 Capacitación ................................................................................... 91 4.6.2 Simulacros ...................................................................................... 91. CAPÍTULO V ANALISIS Y DISCUSIÓN RESULTADOS. 5.1 FACTORES QUE INFLUYEN EN EL RIESGO POTENCIAL ................... 93 5.2 INVENTARIO DE LOS MEDIOS TÉCNICOS DE AUTOPROTECCIÓN .. 94 5.2.1 Zonas de emergencia ..................................................................... 94 5.2.2 Extinguidores .................................................................................. 95 5.3 Equipo para respuesta a contingencias .................................................... 96 5.3.1 Estaciones de salvataje .................................................................. 96 5.3.2 Derrame de hidrocarburos .............................................................. 97 5.3.3 Botiquines ....................................................................................... 98 5.3.4 Capacitación para Comité Local de Respuesta a Emergencias ..... 99 5.3.5 Capacitación para la Brigada ........................................................ 100 5.3.6 Criterios de selección de integrantes de la brigada de respuesta emergencias búsqueda y rescate minero ..................................... 100 5.3.7 Capacitación y entrenamiento en maniobras de rescate minero .. 101 5.3.8 Organizar en cuadrillas y brigadas de respuesta a emergencias.. 101 5.3.9 Documentos de gestión ................................................................ 101 5.3.10 Programa de capacitación para brigadistas ................................ 107 Objetivo terminal ...................................................................... 107 Objetivos específicos ............................................................... 107 Módulo 1................................................................................... 107 VIII.

(11) Módulo 2................................................................................... 108 Módulo 3................................................................................... 108 Módulo 4................................................................................... 109 5.4 EVALUACIÓN DE LA EMERGENCIA .................................................... 110 5.5 INFORME DEL SIMULACRO DE RESPUESTA A UNA EMERGENCIA POR ELECTROCUCIÓN ............................................................................... 112 5.5.1 Antecedentes ................................................................................ 112 5.5.2 Participantes del simulacro: .......................................................... 113 5.5.3 Recursos: ...................................................................................... 113 SECUENCIA DEL SIMULACRO .............................................. 113 Observaciones: ........................................................................ 115 Medidas correctivas: ................................................................ 115 5.5.4 Reuniones de actualización del comité de emergencias .............. 117 5.5.5 Auditorías y revisiones .................................................................. 118. IX.

(12) INDICE DE IMÁGENES. Imagen 1: Columna estratigráfica ...................................................................... 9 Imagen 2: Método de explotación .................................................................... 24 Imagen 3: Sección de labor mina Calpa. ......................................................... 25 Imagen 4: Chimeneas. Vista de perfil-longitudinal ........................................... 26 Imagen 5: Buzón camino intermedio ............................................................... 27 Imagen 6: Construcción de la tolva 350. Nv.2 279 .......................................... 28 Imagen 7: Clasificación geomecánica GSI. Mina Calpa .................................. 32 Imagen 8: Corte y relleno ascendente ............................................................. 33 Imagen 9: Diseño de malla de perforación. ..................................................... 35 Imagen 10: Diseño de malla de perforación tajo. ............................................. 36 Imagen 11: Accesorios. Fulminantes y mechas ............................................... 37 Imagen 12: Dinamita Semexa ( 45 y 65% ) ..................................................... 37 Imagen 13: Cuadros completos con sus tres elementos de CX 335 ............... 38 Imagen 14: Flujograma del comité local para respuesta de emergencias ....... 68. X.

(13) INDICE DE TABLAS. Tabla 1: Accesibilidad mina Calpa ..................................................................... 2 Tabla 2: Consideraciones para estimar el nivel de las consecuencias en la evaluación de riesgos ...................................................................................... 46 Tabla 3: Consideraciones para estimar el nivel de las probabilidades en la evaluación de riesgos ...................................................................................... 46 Tabla 4: Matriz básica de evaluación de riesgos ............................................. 47 Tabla 5: Identificación de áreas críticas ........................................................... 51 Tabla 6: Relación de emergencias - Sucesos no deseados ............................ 52 Tabla 7: Relación de potenciales efectos ocupacionales y ambientales ......... 52 Tabla 8: Valoración de áreas criticas ............................................................... 53 Tabla 9: Valoración /evaluación de la probabilidad de ocurrencia de sucesos no deseados ......................................................................................................... 55 Tabla 10: Análisis de riesgo final – Medidas complementarias necesarias por eventos no deseados o contingencias ............................................................. 57 Tabla 11: Lista de medidas compl.entarias necesarias por eventos no deseados ......................................................................................................... 60 Tabla 12: Áreas de mayor riesgo. Grifo surtidor y dispensador interior mina. Petróleo ........................................................................................................... 61 Tabla 13: Áreas de mayor riesgo. Mina subterránea ....................................... 62 Tabla 14: Áreas de mayor riesgo. Polvorín principal - Polvorines auxiliares mina ......................................................................................................................... 64 Tabla 15: Áreas de mayor riesgo. Talleres de mantenimiento de equipos| ..... 65 Tabla 16: Miembros del comité de emergencia de Compañía de Minas Intigold - Mining S.A.- Unidad Calpa ............................................................................ 73 Tabla 17: Tipos de emergencia – Nivel 1......................................................... 77 Tabla 18: Tipos de emergencia – Nivel 2......................................................... 78 Tabla 19: Tipos de emergencia – Nivel 3......................................................... 79 Tabla 20: Cartilla de manejo de emergencias (Incendios) ............................... 83 Tabla 21 Control de revisiones. Ocurrencia ..................................................... 87 Tabla 22: Control de revisiones. Responsables ............................................... 87 Tabla 23: Control de revisiones. Tipo de emergencia ...................................... 87. XI.

(14) Tabla 24: Programa anual de capacitaciones. Temas relacionados a seguridad y Planes de emergencia .................................................................................. 90 Tabla 25: Programa Anual de Simulacros. ...................................................... 92 Tabla 26: Riesgos y situaciones de emergencia potenciales identificados. ..... 93 Tabla 27: Materiales y equipos en la estación de salvataje ............................. 97 Tabla 28: Kit de respuesta a derrames de hidrocarburos ................................ 98 Tabla 29: Relación de primeros auxilios en botiquines .................................... 98 Tabla 30: Capacitación para gerencia y funcionarios ...................................... 99 Tabla 31. Capacitación para gerencia y funcionarios. ................................... 100 Tabla 32: Modelo de examen de evaluación para brigadistas ....................... 104 Tabla 33: Nombramiento de brigadista .......................................................... 106 Tabla 34: Formato de para la elaboración Planes de contingencia o Manejo de eventos no deseados o Emergencias. ........................................................... 111 Tabla 35: Modelo de Informe de Simulacro - Electrocución........................... 112 Tabla 36: Participantes del simulacro ............................................................ 113 Tabla 37: Medidas correctivas electrocución. ................................................ 115 Tabla 38: Cronograma de inspecciones, auditorías internas ......................... 120. XII.

(15) INDICE FOTOS. Foto 1: Fotografía de paisaje típico de la zona .................................................. 4 Foto 2: Fotografía del almacén ........................................................................ 42 Foto 3 Fotografía de dispensador de combustible ........................................... 43 Foto 4: Fotografía de tajos de producción ....................................................... 43 Foto 5: Fotografía del taller de mantenimiento ................................................ 44 Foto 6: Fotografía del taller de mantenimiento - Jumbo ................................. 45 Foto 7: Fotografía de áreas de riesgo en superficie ........................................ 49 Foto 8: Fotografía de áreas de riesgo en zona industrial ................................. 50 Foto 9 Fotografía del amplificador de línea de radio Flexcon .......................... 76 Foto 10: Capacitación y reparto de Cartilla de reporte de emergencias ......... 89 Foto 11: Estación de salvataje (Camilla, Oxigeno, Lavaojos y Barretillas, etc.) – Cámara – Comedor Punto de reunión ............................................................. 95 Foto 12: Puntos de reunión en patio de campamento. .................................... 95 Foto 13: equipo de primeros auxilios, Extintores en talleres de mantenimiento ......................................................................................................................... 96 Foto 14: equipo de primeros auxilios, Extintores en talleres de mantenimiento ......................................................................................................................... 96 Foto 15: electricista realizando la instalación del equipo Aliva. ..................... 116 Foto 16: Electricista lesionado por contacto con tensión eléctrica. ................ 116 Foto 17 Trabajador Alexis Canchari De la Cruz evaluando signos vitales del accidentado ................................................................................................... 117. XIII.

(16) ÍNDICE DE PLANOS. Plano 1 Ubicación Mina Calpa. .......................................................................... 2 Plano 2 Geología regional mina Calpa. ............................................................. 8. XIV.

(17) CAPITULO I 1. GENERALIDADES 1.1 Ubicación y accesibilidad Ubicación La mina Calpa es un yacimiento filoneano aurífero de la costa sur del Perú. Está ubicado en el distrito de Atico, provincia de Caravelí, del departamento de Arequipa. Sus coordenadas UTM centrales son las siguientes: •. Norte. •. Este. 8 252 000 660 000. Accesibilidad La mina Calpa es accesible desde Atico por la carretera asfaltada que va hacia la mina Caravelí, aproximadamente 45 km de ahí se toma un desvio por carretera afirmada de 15 km. de longitud. 1.

(18) Atico está ubicado entre la carretera panamericana, 700 km, al sur de Lima.. Tabla 1: Accesibilidad mina Calpa ACCESIBILIDAD RUTA. TIPO DE VIA. Km. TIEMPO/ Hr.. AREQUIPA - ATICO Asfaltada. 500. 7.5. ATICO - Km 40. Asfaltada. 45. 2. Km 45 - CALPA. Afirmada. 15. 0.5. 560. 10. TOTAL Fuente: Elaboración propia. Plano 1 Ubicación Mina Calpa. Fuente: Area de Geologia. 2.

(19) El valle de Calpa se encuentra en una región geomorfológica llamada meseta costera, con altitudes que varían de 800 a 2 289 m.s.n.m.. El agua es de origen infiltracional y aflora en varios puquiales en las cabeceras de las quebradas Chuica e Hiscoro.. La zona se caracteriza por tener una topografía de suaves ondulaciones y presenta una inclinación suave hacia él SE. 1.2 Geomorfología Se han distinguido 8 unidades geomorfológicas, las que se denominan: •. Faja Litoral. •. Cadena Costanera. •. Planicie Costanera. •. Planicie Sub -Andina. •. Cadena Andina. •. Pampa Parinacochas. •. Lomadas Andinas. •. Valles Transversales. De acuerdo a las características del relieve, el área del denuncio se encuentra en la Cadena Costanera, al este de la Faja Litoral; y, a partir de los 400 m.s.n.m. el perfil de los cerros se va haciendo cada vez más empinado; y, por lo tanto, la topografía accidentada.. La altitud que alcanzan los cerros es variada, alcanzando elevaciones que llegan hasta los 2 500 m.s.n.m. Esta unidad está disectada por valles transversales y por numerosas quebradas, las cuales han modificado totalmente la antigua superficie de erosión. 3.

(20) 1.3 Clima y vegetación Clima El yacimiento filoneano aurífero de Calpa tiene un clima templado y seco, con temperaturas promedio de 15ºC, en donde se distinguen principalmente dos estaciones: • Primavera – Verano: Comprendida entre los meses de setiembre a abril, meses en los que la temperatura sube y hay presencia de lluvias. • Invierno: Comprendido entre los meses de abril a setiembre, en los que baja la temperatura, hay presencia de ventarrones y no llueve. En la parte alta las condiciones climatológicas son parecidas a la zona baja; pero las temperaturas son más bajas y el terreno es totalmente árido. Vegetación Los recursos naturales del lugar son limitados, la flora característica del lugar es escasa, donde la vegetación nativa consiste de huarangos y huacansauces.. Fuente: Área de Geología.. Foto 1: Fotografía de paisaje típico de la zona 4.

(21) 1.4 Recursos Respecto a los recursos ecológicos, se puede afirmar que en la vegetación de Calpa predominan algunas plantas forrajeras y vegetación propia del lugar.. En cuanto a la madera, necesaria para el laboreo de la zona, se trae de Huancayo, debido a que no hay plantaciones de eucalipto próximos a la mina. 1.4.1 Suministros Los suministros hídricos de la zona son escasos, Actualmente el abastecimiento de agua para la mina se extrae de un ojo de agua, que son depositados en un tanque de reservorio; y, para la planta concentradora, se transporta por medio de camiones cisterna de unos aforos de escorrentía, depositándose en tanques de reservorios. 1.4.2 Mano de obra El recurso humano mayormente proviene de las zonas de Puno, Huancayo Arequipa, Trujillo; y, del mismo distrito de Atico. 1.5 Historia El yacimiento aurífero de Calpa ha sido trabajado irregularmente desde la época de la colonia, pero, a nivel artesanal. Se estima que bajo esta forma de trabajo han sido extraídos alrededor de 25 000 TM. de mineral con una ley de 25 gr/TM de oro, mediante métodos de explotación como: Tajos, media barretas y piques.. La mina Calpa ha sido investigada y estudiada por geólogos e ingenieros de varias compañías nacionales y extranjeras, habiendo sido mantenida su producción en pequeña escala hasta la suscripción del contrato de concesión de derecho minero, otorgado a MINERA AURÍFERA CALPA S.A, el 30 de mayo de 1 978. 5.

(22) Mediante dicho contrato se obtuvo el derecho a efectuar las operaciones de extracción y explotación, los desarrollos beneficios de minerales, instalar plantas; y, efectuar construcciones de todo tipo, incluyendo caminos al interior, equipos, maquinarias, herramientas; y, otros estimados convenientes.. A razón del bajo precio de los metales, la empresa minera paraliza sus operaciones y comienza la liquidación de los trabajadores el 05 de febrero de 2007.. El 20 marzo de 2007 INTIGOLD MINING S.A., representada por el Ing. Patrick Antier, y Minera Aurífera Calpa SA (MAC), firmaron la minuta del contrato de venta de las concesiones mineras, derecho de uso de aguas, relaves y bienes muebles, planta concentradora; y, equipos, por un total de 7,5 MM de U$$. Por lo tanto, se puede reiniciar la producción de oro en la mina Calpa.. INTIGOLD MINING S.A en el 2008 reinicia los estudios de exploración de los yacimientos auríferos de Calpa, donde se determina el inicio de la explotación en ese año, laborando actualmente con la producción de oro.. 6.

(23) CAPITULO II. 2. ASPECTOS GEOLOGICOS 2.1 Geología regional La mina Calpa se encuentra en las estribaciones de La Cordillera Occidental,. al. pie. de. una. quebrada. con. fuertes. pendientes,. presentándose en las partes más altas farallones en los derrames volcánicos, los cuales cubren las andesitas, que es la roca predominante en el área.. El intemperismo es fuerte por los cambios de temperatura, dando una coloración rojiza a las rocas expuestas, las que forman conos de escombros en la base.. La roca huésped de la mineralización es la andesita que presenta texturas porfídicas, y, también micro-granular. 7.

(24) La columna estratigráfica del área la conforman rocas metamórficas, sedimentarias y volcánicas de origen tanto marino, como continental, con un rango vertical comprendido entre el pre cambriano y el cuaternario reciente.. Fuente: Area de Geologia mina Calpa. Plano 2 Geología regional mina Calpa.. 8.

(25) Fuente: Area de Geologia mina Calpa. Imagen 1: Columna estratigráfica. Las rocas plutónicas varían en su composición desde los gabros hasta los granitos; y, han sido agrupadas de acuerdo a su relación, composición y tiempo de emplazamiento.. Grandes cuerpos de rocas hipo abisales están asociados a intrusiones pequeñas y a rocas volcánicas, formando lo que se ha denominado complejo Bella Unión.. Estructuralmente. el. área. estudiada. presenta. sectores. de. diferente. deformación, así tenemos la zona Oeste, la zona de emplazamiento del batolito, la zona Este; y, la zona plegada. Los depósitos metálicos son muy restringidos y se hace especial mención a depósitos de cobre, oro, plomo y fierro y a los yacimientos no metálicos, los cuales tienen poco o ningún valor económico. 9.

(26) 2.1.1 Geología estructural Las estructuras y fracturamientos están fuertemente asociadas con la dirección del emplazamiento del Batolito en el área E-0 y NO-SE principalmente, los cuales están relacionados con los movimientos tectónicos del ciclo andino. Asimismo, por fotointerpretación del distrito se visualizan zonas de debilidad de dirección NO.. Otra característica importante es la presencia de la falla denominada graben - Pan de Azúcar, la cual tiene dirección E-0. Este graben se desarrolló durante la "Fase Quechuana".. Tal como apreciamos, existe una asociación entre el conjunto estructural y el emplazamiento de la mineralización, por lo que futuras exploraciones deben de tomarse en cuenta para la localización de otras estructuras favorables. 2.1.2 Rocas ígneas • Granulares • Diorita • Diques • Tonalitas • Pegmatitas • Andamelitas • Andesitas • Dacitas • Basaltos • Diques oscuros 2.1.3 Rocas volcánicas • Formación Hualillas • Formación Carabalí 10.

(27) 2.1.4 Agrupaciones plutónicas • Complejo Bella Unión • Súper Unidad Incahuasi • Súper Unidad Linga • Súper Unidad Tiabaya 2.1.5 Rocas intrusivas Las rocas intrusivas del área correspondan aproximadamente al 50 % del afloramiento, coincidente con una franja diagonal intermedia. NO. –. SE. conocida. geomorfológicamente. como. Peneplanicie Subandina. • Intrusivos del basamento. Esta categoría se ha diferenciado de las rocas plutónicas más antiguas, las mismas que se encuentran espacialmente asociadas a las series metamórficas del complejo basal de la costa; y, en algunos casos influyen en discordancia al carbonífero.. Para separarlos de los intrusivos andinos se ha tenido en cuenta también que no corresponden petrográficamente a las Súper Unidades del Batolito de la Costa. • Granito. Varios cuerpos de granitos del basamento han sido cartografiados y diferenciados como tales, por estar relacionados con las rocas metamórficas del complejo basal; y, por no estar asociadas con los plutones del Batolito de la Costa.. 11.

(28) La roca es de grano medio y de color gris claro. Al microscopio muestra fuerte presión, donde el cuarzo se encuentra fragmentado, recristalizado; y, los granos, muestran fuerte extinción óptica. 2.1.6 Rocas hipoabisales •. Complejo Bella Unión El Complejo Bella Unión ocupa una faja continua e intermedia del cuadrángulo de Calpa, con un rumbo que varía de EO. NO – SE cubriendo los sectores de la mina Calpa; y, por los cursos de los ríos de Atico. Está limitado marginalmente por grandes lineamientos estructurales, que probablemente controlaron su emplazamiento; incluye a formaciones del Jurásico y Cretácico inferior.. Litológicamente el Complejo Bella Unión es muy variado, pero la roca predominante es una brecha de intrusión de naturaleza andesítica o dacítica, en grandes bloques angulosos y sub angulosos,. desarrollados. mecánicamente. durante. su. emplazamiento; y, por erosión diferencial, exhiben una morfología cavernosa, principalmente en los terrenos de fuerte pendiente.. Este tipo de rocas están incluidas a su vez por innumerables plutones y diques de andesitas porfiríticas con grandes fenoblastos de feldespatos, en matrices afaníticas intensamente piritizadas. 2.1.7 Rocas plutónicas • Súper Unidad Linga. La litología del yacimiento Calpa predominante de la Súper Unidad Linga es la monzonita, pero tiene variaciones internas aun con contactos. definidos. y. discordantes. entre. el. monzogabro,. monzodiorita, tonalita, granodiorita, monzogranito y el granito.. Presenta las siguientes características estructurales: 12.

(29) • Tamaño granular variable • Plagioclasas tabulares verde pálidas • Horblenda anhedral verde oscura • Poca biotita • Feldespato potásico rojo salmón en textura grafica con el cuarzo. Otra característica notable es que las plagioclasas se encuentran frecuentemente zonadas.. Dentro de los plutones del segmento Arequipa, la Súper Unidad Linga es muy importante, puesto que su emplazamiento estuvo asociado a la mineralización de soluciones de cobre - oro y en segundo término de hierro. Está estrechamente vinculada a sistemas de vetas de cobre. 2.2 Geología local El segmento Arequipa, perteneciente al Batolito de la Costa constituye en su totalidad el área estudiada, diferenciándose una zona de contacto fallamiento a lo largo de la quebrada Puruja, siendo hacia el sur de la quebrada la litología perteneciente a la Súper Unidad Linga, constituida predominantemente por monzonita, así como variaciones internas, de tipo monzodiorita, tonalita, granodiorita, monzogranito.. Diques de composición andesítica fracturada cortan y se encuentran presentes, principalmente hacia el SO de Puruja; y, están asociados a las vetas presentes en el área.. La Súper Unidad Linga es muy importante, puesto que su emplazamiento estuvo asociado a la mineralización de soluciones de cobre y aurífero en otras zonas del distrito de Cháparra.. 13.

(30) Hacia el norte de la quebrada Puruja, se emplazan rocas pertenecientes a la Súper Unidad Tiabaya (secuencia final del Batolito de la Costa). La composición. principalmente. es. de. gabrodiorita-diorita. cuarcífera,. granodiorita y monzogranito.. 2.2.1 Estructuras mineralizadas En general las estructuras mineralizadas de la zona se dan por el relleno. de. fracturas,. que. en. algunos. casos. han. sufrido. enriquecimiento supérgeno.. Una de las principales causas del fracturamiento es la presencia de grandes fallas de rumbo E – O y N – O que atraviesan la zona, considerándose a los del primer sistema más antiguos. Muchas de las fallas han sido reactivadas; y,. al igual que los. pliegues, han sufrido una deformación por deflexión estructural; es decir, una variación entre las direcciones indicadas. •. Falla Palomino. Con una longitud de 45 Km., pone en contacto rocas plutónicas del Batolito y del Complejo Bella Unión con las formaciones jurásicas. •. Graben Pan de Azúcar. Tiene un ancho de 7 Km y una longitud de 38 Km. Las fallas que lo delimitan son verticales y sub. paralelas. Esta estructura afecta a diferentes unidades, como el Complejo Bella Unión, la Formación Millo y Volcánico Sencca. Los depósitos mineralizados son de cobre y oro que se han originado por relleno de fracturas con enriquecimiento súpergénico. Las presiones y temperaturas de formación van desde hipotermales hasta mesotermales. 14.

(31) 2.3 Geología económica La propiedad presenta una mineralización del tipo: Sistema de vetas con potencias variables, de longitudes que llegan a ser mayores los 100 m, constituyendo una zona favorable para una explotación a pequeña escala. La zona de la quebrada Puruja se presenta como la zona más favorable.. Existen además hacia el SO de la quebrada antiguos trabajos mineros realizados por la Aurex en la década del '80. 2.3.1 Cronología estructural • Inyección Bella Unión • Inyección de diques pórfidos • Conclusiones de la solidificación, enfriamiento y fracturamiento. •. Inyección de pegmatitas en el sistema sinextral. •. Formación de nuevas fracturas y dislocación de las anteriores para el relleno hidrotermal. 2.4 Controles de mineralización 2.4.1 Estructuras • Fallas centrales son las más importantes del yacimiento. • Zonas alejadas al dique oscuro son las más continuas, donde los diques ramalean a las vetas, ya sea cuando son transversales o paralelas a ellos. Pero las transversales son alcanzadas por las vetas (muy extensas longitudinalmente), no siendo mayor limitación para las vetas que se reflejan en los diques longitudinales, a veces en forma alternante; e, incluso hasta desaparecen. • Intercesión de micro mini fracturas donde muestran pequeños lentes de mineralización.. 15.

(32) 2.4.2 Agentes mineralógicos •. La zona de óxidos con hemetita con presencia de cuarzo son los más favorables del yacimiento.. •. La presencia de limonitas provenientes de pirita aurífera son favorables, sobre todo si se encuentran en cuarzo cavernoso.. •. La zona de sulfuros está rellenada por cuarzo sulfuroso, siendo más favorable para los valores de oro.. •. La pirita es importante, sobre todo cuando es fina o muy fracturada.. 2.4.3 Mineralogía La mineralización de yacimiento aurífero de Calpa se encuentra en vetas y rellenos de fracturas y micro-fracturas, en estas se encuentran incrustados minerales de mena y ganga. •. Elementos nativos • Oro • Sulfuros • Pirita • Calcopirita • Galena • Esfalerita • Arsenopirita • Óxidos • Limonita • Hematita • Brocantita • Bornita • No metálicos • Calcita 16.

(33) • Clorita • Caolín En mina Calpa el mineral explotado es el oro, siendo sus principales particularidades: • El oro se presenta en nativos, en granos globulares y anhedrales, casi exclusivamente como inclusión de reemplazamientos en la pirita y partículas de 0,4 y 3,5 micras. • En menos escala se encuentra diseminado en el cuarzo. 2.5 Yacimiento La mineralización de la mina Calpa es de origen de soluciones hidrotermales de media a baja temperatura, siendo un yacimiento epitermal de baja sulfuración. Las estructuras mineralizadas se encuentran rellenadas en las fracturas; y, emplazadas en las andesitas volcánicas. Provienen principalmente de fuentes magmáticas, siendo calcos alcalinos provenientes de la fusión parcial de la corteza terrestre. El ensamble característico de este tipo de yacimiento es cuarzo – adularia. Por su naturaleza de formación el yacimiento es un sistema de vetas; y, de acuerdo a la información geológica obtenida en campo, se han determinado 15 vetas económicas que pueden cubicar reservas.. Las principales vetas son: •. Norte Uno. •. Norte Dos. •. Sin Nombre. •. San Miguel. •. Celia. •. Hilo. •. Buena Vista 17.

(34) •. Milagros. •. Vicuña. •. Alpaca. •. Huanaco. •. Coqueta. •. Julio Uno. •. Juliana,. •. Don Ernesto. 2.5.1 Proceso metasomatico En el yacimiento de la mina Calpa existe un proceso metasomatico, siendo este proceso activo en las andesitas. Existe propilitización, siendo esta una característica típica de alteración en la mina Calpa.. En el comienzo de la mineralización, las soluciones calientes contienen sílice, dióxido de carbono e hidrogeno sulfurado, que son mayormente. de. reacción. alcalina. que. ácida.. Moviéndose. rápidamente encontraron fracturas por donde circularon las soluciones mineralizantes, efectuando cambios en gran extensión a través de la fractura de la roca, originando alteraciones.. Uno de los factores que ha permitido la formación de las soluciones mineralizantes ha sido el descenso de la temperatura del magma, favoreciendo a su vez la formación de compuestos coloidales que han transportado el oro a través de las fracturas pero sin penetrar en la masa de las rocas. 2.5.2 Vetas en producción de la mina Calpa La característica principal de las vetas de Calpa es la brecciación de aplita, y menores ramales de enlace, con un sistema de fractura paralelas; y, parcialmente divergentes, aparentemente relacionados entre sí. 18.

(35) Las vetas que están en producción son las siguientes: • Veta Celia: Esta veta se caracteriza por la presencia de óxidos (hematita, limonita, goethita) y sulfuros (pirita, calcopirita) de grano fino, donde el oro tiene una ley de 6,5 – 7 gr. • Veta Tico: La Veta Tico se caracteriza por contener sulfuros masivos y sulfuros de grano fino (pirita, calcopirita, bornita), en el cual el oro tiene una ley de 6 – 6,5 gr. • Veta Don Ernesto: Esta veta tiene la presencia de sulfuros masivos y de grano fino (pirita, calcopirita). En esta veta el oro tiene una ley de 5,5 – 6,5 gr. • Veta San Lorenzo: En esta veta también se tiene presencia de sulfuros (pirita, calcopirita), en el cual el oro tiene una ley de 8 – 9 gr. • Veta Ceferino: En esta veta también se tiene presencia de los sulfuros (pirita, calcopirita), en el cual el oro tiene una ley de 7 – 8 gr. • Veta San Miguel: En la veta San Miguel se tiene sulfuros. En esta veta la ley de oro es de 10 – 12 gr. Es la veta que tiene la ley más elevada con respecto a las demás. • Veta Rosa Edith: La veta Rosa Edith tiene presencia de óxidos (hematita, limonita, goethita). En esta veta el oro tiene una ley de 7 – 8 gr.. En este yacimiento, el oro es microscópico, y se encuentra principalmente en la pirita, cuarzo y óxidos.. 19.

(36) MINERAL DE MENA En la mina Calpa el mineral de mena que se explota es el oro (Au).. MINERAL DE GANGA Los minerales de ganga que se presentan son: •. La pirita (FeS). •. La calcopirita (Cu Fe S2). •. El cuarzo(SiO2). •. La hematita(Fe2O3). •. La limonita(FeO2nH2O). •. La goethita (NiMg)4(Si4O10)(OH)6. 2.5.3 Alteración La alteración en el yacimiento epitermal de baja sulfuración se caracteriza por las texturas de reemplazamiento de adularia. y. calcita. 2.5.3.1 Alteración argílica En la mina Calpa se tiene este tipo alteración que se caracteriza por tener una coloración blanquecina, que tiene la formación de minerales arcillosos como la caolinita, smectita. La argilización se puede observar como alteración argílica, alteración argílica intermedia y alteración argílica avanzada.. Esta alteración hidrotermal es la más notoria, con arcillas en microfracturas, formando halos caolinizados en ambos lados de la veta. 2.5.3.2 Alteración propilítica En la mina Calpa se tiene también este tipo de alteración, que se caracteriza por la adición de agua y dióxido de carbono.. 20.

(37) Los minerales típicos son: clorita, epidota, carbonatos, albita, feldespato potásico, calcita y pirita. Es muy común en los yacimientos hidrotermales. 2.5.3.3 Silicificación Este tipo de alteración también se presenta en el yacimiento, siendo una de las alteraciones más comunes y mejor conocidas en los procesos hidrotermales. Las formas más comunes de la sílice es el cuarzo. 2.5.4 Forma del yacimiento El rumbo promedio es de N75ºW, y buzamiento promedio de 75º N. Para cubicar la aproximación reservas de las vetas se debe tener en cuenta lo siguiente: • Volumen V1 = 3 960 m3 V2 = 3 600 m3 V = 7 560 m3 • Densidad. D = 2.93 Kg/m3 TM = D * V Donde:. TM1 = 11 600 TM2 = 10 560 Estos dos tonelajes serán considerados para todos los cálculos del proyecto, teniendo en total: 11 080 TM de reservas.. 21.

(38) 2.5.5 Ley promedio: Las leyes promedios explotables del yacimiento aurífero son de 7 gr. /TM.. 22.

(39) CAPITULO III. 3. OPERACIONES MINA 3.1 Método de explotación Método de explotación. Corte y relleno ascendente convencional Veta Don Ernesto. Nv. 2 279 El desarrollo de método de explotación de la Veta Don Ernesto, es subterráneo este se debe a la competitividad de las rocas encajonantes, las labores desarrollo del Nv. 2 279, son diseñadas con un sistema de extracción apropiado bajo las circunstancias existentes del yacimiento.. Generalmente se dan y ejecutan en vetas, la meta es alcanzar la máxima productividad posible a costos mínimos, con objetivos técnicos y en condiciones seguras para el trabajo.. 23.

(40) 3.1.1 Descripción del método de explotación. Corte y relleno ascendente convencional Características de aplicación del método En este método el mineral se arranca en rebanadas sucesivas horizontales o inclinadas trabajando en sentido ascendente desde la galería de base, como en las cámaras almacén.. Sin embargo el mineral se saca a medida que se arranca y el hueco que se produce al sacar el mineral se rellena con estériles siguiendo el frente a una distancia mayor o menor según los casos, o bien, sólo se empieza el relleno cuando se completa el arranque de una rebanada.. Fuente: Operaciones mina Calpa. Imagen 2: Método de explotación 3.2 Labores de preparación y desarrollo 3.2.1 Galerías Las labores de preparación tienen una sección de 2,4 x 2,1 m. Se preparó la GL. 460E en el Nv.2 279, esto se desarrolló siguiendo la veta.. 24.

(41) Esta labor delimita el tajo horizontalmente por el interior y superior. También es conveniente mencionar que también se desarrollan crucero para así llegar a la veta principal luego seguir con la galería 3.2.2 Labores de preparación Crucero 335-S Nv. 2 184 de sección 7’x7’, con un avance de 175 m., donde se cortó la veta.. Este avance fue realizado en 40 días por dos turnos /día y dos disparos por turno cumpliendo el programa de avance. Rampa 400-E., Nv. 2 279 con una sección de 7’x7’ y -12% de inclinación, teniendo programado un avance de 150 m para desarrollar labores de explotación.. Fuente: Operaciones Mina. Imagen 3: Sección de labor mina Calpa. 25.

(42) 3.2.3 Chimeneas La preparación de las chimeneas de doble compartimiento es de secciones 2,4 x 1,2 m.. Estos trabajos se realizan en vetas, delimitan al tajo en forma vertical y tiene 40 m de longitud.. En estas labores de preparación generalmente se llevan la veta al techo y para comunicar al siguiente nivel en los últimos metros se pasa la veta al piso.. Estas chimeneas sirven para la construcción de buzón camino. La preparación de las chimeneas simples es de secciones 1,2 x 1,5 m son para la ventilación y ore pass.. Fuente: Operaciones Mina. Imagen 4: Chimeneas. Vista de perfil-longitudinal. 26.

(43) 3.2.3.1 Buzón camino intermedio Se apertura entre las chimeneas laterales a 20 m. y este divide al tajo en dos alas E y W.. Sirve para el acceso al tajo tanto para los servicios del personal y materiales. Estas chimeneas son simples o americanos, el más usado en las labores subterráneas.. La construcción de esta labor es con cuadros completos y cuadros cojos de acuerdo a la estabilidad el terreno, usando puntales de 6” y 10” de diámetro y se emplea rajas, redondos y tablas.. Fuente: Operaciones mina. Imagen 5: Buzón camino intermedio 27.

(44) 3.2.3.2 Tolvas La construcción de tolvas en este Nv.2 279 (veta Don Ernesto) se realiza después de haber desarrollado la galería, y se sella la chimenea. En la actualidad se han construido las tovas con la finalidad de la acumulación de mineral de los tajos. F u e n t e :. O p e r a c i o n e s. m i na. Imagen 6: Construcción de la tolva 350. Nv.2 279 3.2.3.3 Construcción de subnivel La preparación del subnivel se realiza a partir de la construcción del B/C se inicia el subnivel dejando un puente de 2 a 3 m dependiendo de la estabilidad de la roca. Con una sección de 2,2 x 0,9 m. 28.

(45) 3.3 Explotación La explotación del mineral se realiza a partir del subnivel aprovechando las caras libres que nos da el buzón –camino, los cortes de mineral se realiza en forma horizontal en todo el subnivel, posteriormente se ejecuta el sostenimiento con puntales de seguridad, después se realiza la limpieza del mineral de todo el tajo, el relleno que se introduce descajando la parte superior de los puentes dejados para este fin.. El método consiste en tajear de abajo hacia arriba (realce, levantando el techo). Cuando se realiza el disparo de un corte, el mineral roto se extrae totalmente del tajo, limpiando con winches neumáticos hacia la tolva o buzón intermedios, quedando el tajo de gran altura para realizar otro corte de mineral se tiene rellenar con descajes o desquinches de las caja piso (relleno detritos) hasta obtener la altura de perforación. Cuando un tajo esta por comunicar al otro nivel, se deja un puente de 3,0m, a medida que se va elevando el desarrollo del tajo se abren ventanas laterales a las chimeneas y nos brinda para la ventilación, ingreso del personal, ingreso de madera, y relleno detrítico, las ventanas es separado 7,0 a 8,0 m. quedando como pilares.. 3.4 Geomecánica Aplicación de tabla Geomecánica para labores de avance y tajos del Nv.2 279 (Veta Don Ernesto). 3.4.1 Clasificación del tipo de roca En la mina de Calpa, las rocas encajonantes están formadas por clorita, caolín, sericita, limonita y calcita fuertemente silisificado, estas rocas tiene un peso específico (Pe). • Calcita 2,7 g/cm3 29.

(46) • Limonita 3,8 g/cm3. 3.4.2 Índice de resistencia geológica (GSI) El. sistema. de. clasificación. GSI. grandemente. respeta. las. restricciones geológicas que ocurren en la naturaleza y están reflejadas en la información geológica. Un debate relaciona los rangos del índice de resistencia geológica (Strength Geological Index) para macizos rocosos típicos, enfatizando para macizos rocosos heterogéneos.. La resistencia de un macizo rocoso fracturado depende de las propiedades de los trozos ó bloques de rocas intactas; y, también, de la libertad de estos para girar ó deslizarse bajo distintas condiciones de esfuerzo.. 30.

(47) Fuente: Departamento de geomecania.. Figura N° 09. Índice de resistencia geológica GSI. 31.

(48) 3.5 GSI. Mina Calpa Aplicando un mapeo geomecánico por registro lineal en las diferentes labores de la mina Calpa, Nv.2 279 (Veta Don Ernesto) se ha tomado un rango de valores de 85 a 15 para GSI modificado.. La valoración del RMR se ha tomado en base a la resistencia de la roca a romperse por golpes de picota. F u e n t e :. D e p a r t a m e n t o. d e. g e o m Fuente Geomecánica.. Imagen 7: Clasificación geomecánica GSI. Mina Calpa 32.

(49) 3.6 CICLO DE MINADO. NV.2 279 (VETA DON ERNESTO) El ciclo de minado en la mina Calpa. se desarrolla considerando los. parámetros de operación en las labores del Nv. 2 279 (Veta Don Ernesto).. Son los siguientes: • Perforación • Voladura • Sostenimiento • Recuperación de mineral • Relleno • Acarreo y transporte. Fuente: Departamento de operaciones mina calpa. Imagen 8: Corte y relleno ascendente. 33.

(50) 3.6.1 Perforación En la mina se trabaja con el sistema convencional, utilizando para la perforación maquinas livianas tipos Stopper. marca (seco) para. realce, y Jackleg para descaje, esta maquinas se utiliza en los 6 tajos que hay en este nivel. Se trabaja con el sistema cónico: barrenos de 2’,4’y 5’ pies, brocas de botones con diámetro 41, 38, y 36, de tipo balístico el ancho de minado para este tajo 310 es la potencia de la veta 0,4m, una vez disparado y recuperado el mineral se descaja obteniendo un ancho de la labor de 0,9m con una altura de perforación 2,1 y 2,4 m.. Las vetas son angostas se emplea la perforación vertical o realce con una inclinación de 70º siguiendo el buzamiento de la veta, es muy importante conservar el paralelismo de los taladros para obtener una mayor uniformidad del techo y evitar la dilución el control de leyes. 3.6.2 Diseño de mallas de perforación 3.6.2.1 Diseño de mallas de frente Para diseñar la malla en el CX 335-S se determinan las condiciones del terreno y los parámetros: • Punto de dirección • Gradiente • Tipo de roca: duro • Sección : 7’ x 7’. 34.

(51) DISEÑO DE MALLA DE PERFORACIÓN. ROCA DURA CX 335-S Nv.2 184. Fuente: Operaciones mina Calpa. Imagen 9: Diseño de malla de perforación.. Nro. De taladros de alivio. = 01. Nro. De taladros cargados = 30 Sección 7'x7' 3.6.2.2 Diseño de mallas de tajos Cuando realizamos trabajos en los tajeos en el Nv.2 279 para la perforación se diseña una malla de acuerdo los parámetros, para el método de explotación se emplea dos tipos de mallas de perforación dependiendo de la potencia de la veta: • Malla Zig – Zag La perforación conocida como una malla zig –zag se realiza con un ángulo equilátero. Esta malla se utiliza en una roca semiduraBURDEN = 0,19 m.. 35.

(52) Fuente: Operaciones mina Calpa. Imagen 10: Diseño de malla de perforación tajo. • Malla Lineal. Es generalmente utilizado en roca poco competente, es decir en una roca con bastantes alteraciones, en donde se tiene que realizar una voladura controlada.. BURDEN = 0,19 m. 3.7 Voladura La voladura en la mina Calpa en el Nv.2 279 (veta Don Ernesto) se realiza de acuerdo el trazado de perforación, generalmente se trabaja en estos labores de explotación y preparación con dinamitas: semexa 65% y semexa 45% y encebados con fulminante Nº08 (carmex) para la iniciación se utiliza mecha rápida en una determinada secuencia de salida.. Accesorios •. Fulminante Nº08 (Carmex). •. Mecha rápida (Igniter Cord). 36.

(53) Fuente: Famesa explosivos. Imagen 11: Accesorios. Fulminantes y mechas. Explosivos • Semexa 65% • Semexa 45%. Fuente: Manual de Exsa. Imagen 12: Dinamita Semexa ( 45 y 65% ) 3.8 Sostenimiento En la mina Calpa en el desarrollo de labores subterránea del Nv.2 279 (Veta Don Ernesto.) implica la sustitución de un campo de tensiones naturales preexistentes en un macizo rocoso.. 37.

(54) Para esta situación el sostenimiento es muy importante debido a que el terreno no es competente, se utiliza para el sostenimiento cuadros de madera (cónicos y cojos) en labores. de desarrollo y en labores de. explotación con tajos puntales de seguridad 3.8.1 Cuadro de madera • Cuadros completos: Rectos y trapezoidales. Se han colocado cuadros completos en labores de preparación en el CX 335 - S, y en la GL460 – E y en chimeneas de doble compartimiento, generalmente se emplea cuadros completos cuando el macizo rocoso no es muy competente:. Fuente: Operaciones mina. Imagen 13: Cuadros completos con sus tres elementos de CX 335 38.

(55) 3.9 LIMPIEZA DE MINERAL EN LOS TAJEOS La limpieza de mineral en estas labores como: •. Tajo 330. •. Tajo 415. •. Tajo 475. •. Tajo 52. •. Tajo 560. •. Tajo 11. Se realiza de dos formas:. 1.- de forma manual se ejecuta paleando directamente a la tolva o se emplea carretillas para distancias largas al ore pass el uso de carretillas es en algunos casos, el mineral disparado es separado de los materiales estériles donde se hace una plataformas para hacer la selectividad de mineral y controlando la dilución de mineral.. 2.- de forma mecanizada la limpieza del mineral en los tajos se ejecuta empleando winches neumáticos de modelo joy que tiene un lampón de rastrillaje de 18’’ de ancho, la presión ejercida para el funcionamiento del winche es 80 – 85 Lb/𝑝𝑢𝑙𝑔2 requiere de un cable de acero de 3/8 de pulgadas con una longitud de 25 metros.. La instalación del winche se realizar en una plataforma de anclaje adecuado y guarda cabeza en el lugar de la instalación posteriormente se ancla la polea en el otro extremo en un puntal, luego se realiza el rastrillaje del mineral acumulado en el tajo directamente al buzón.. 39.

(56) CAPITULO IV. 4. DESARROLLO DEL INFORME 4.1 Política de la empresa Compañía de Minas INTIGOLD MINING S.A.- Unidad Calpa, organización dedicada a actividades minero metalúrgicas de exploración local (dentro de la concesión), como empresa que presta servicios de Exploración, Desarrollo, Explotación de Mina y Procesos de Soporte, aplica sistemas de gestión ambiental, seguridad y salud ocupacional, diseñados a la realidad de sus operaciones.. Su precaución se basa en la prevención en todas sus actividades sea en interior mina o en superficie, en las operaciones de explotación y avance haciendo un adecuado uso y manejo de. sustancias peligrosas, que. puedan afectar a sus trabajadores mediante la implementación del plan de emergencias se prepara para responder en forma eficaz ante una 40.

(57) contingencia; garantizando así, una producción dentro del marco de su política empresarial, donde la vida y salud de los trabajadores, así como la preservación del medio ambiente, son sus principales compromisos.. Las contingencias, pueden surgir en cualquier momento y sus causas pueden ser muy diversas, en todos los casos, sus consecuencias pueden ocasionar: daños a las personas y a la propiedad.. El planeamiento de la prevención y respuesta ante estas contingencias; debe realizarse con anticipación con la finalidad de evitar o minimizar los efectos negativos del evento. Con esta finalidad se plantea el “Plan de Preparación y Respuesta ante Emergencias de Cia minera Calpa, Compañía de Minas INTIGOLD MINING S.A.- Unidad Calpa, que brindará las pautas generales, funciones, responsabilidades y una planificación estratégica orientada a identificar situaciones de emergencias y a responder adecuadamente a tales situaciones que puedan ocurrir en el área de operaciones de interior mina, instalaciones y oficinas, extracción de minerales y producción de concentrados de zinc, plomo y cobre, tiene la responsabilidad de asegurar y velar por el bienestar de sus trabajadores protegiendo su integridad con altos estándares de desempeño en seguridad, salud ocupacional y protección ambiental, para lo cual tiene los siguientes compromisos.. POLÍTICA DE SEGURIDAD, SALUD EN EL TRABAJO Y DEL AMBIENTE. Compañía de Minas INTIGOLD MINING S.A.- Unidad Calpa, Empresa dedicada a la elaboración y desarrollo de proyectos mineros y civiles, consciente de su misión y responsabilidades, considera que la seguridad, salud en el trabajo y el ambiente son lineamientos significativos de su desarrollo como Empresa, por lo que se compromete a:. 41.

(58) •. Prevenir lesiones, enfermedades y la contaminación ambiental en nuestras actividades promoviendo la mejora continua de la Gestión y el desempeño de la Seguridad, Salud en el Trabajo y del Ambiente, mediante la implementación de medidas de control.. •. Ejecutar programas de capacitación y entrenamiento en Gestión de Seguridad, Salud en el Trabajo y del Ambiente.. •. Sensibilizar a través del liderazgo, el cambio de actitud para la protección de la persona en seguridad y salud en el trabajo y el cuidado ambiental.. •. Cumplir las Leyes, Reglamentos y otros Requisitos aplicables a la Gestión de Seguridad, Salud en el Trabajo y del Ambiente.. •. Verificar y evaluar el cumplimiento de nuestros objetivos y metas, llevando a cabo revisiones y auditorias periódicas de nuestro Sistema de Gestión de Seguridad, Salud en el Trabajo y del Ambiente.. A. Almacén general y auxiliar en interior mina. Lugar donde se almacenan las sustancias tóxicas.. Fuente: Departamento de seguridad mina Calpa.. Foto 2: Fotografía del almacén. 42.

(59) B. Grifo surtidor y dispensador interior mina – petróleo Lugar donde se abastece de petróleo a los equipos y maquinarias móviles como volquetes, cargadores y camionetas.. Fuente: Departamento de seguridad mina Calpa.. Foto 3 Fotografía de dispensador de combustible C. Mina – Labores y actividades subterráneas Lugar de donde se extraen mineral, mediante procesos de exploración, desarrollo, preparación, explotación y transporte, entregando a la planta concentradora mineral en bruto.. Fuente: Departamento de seguridad mina Calpa.. Foto 4: Fotografía de tajos de producción 43.

(60) En los procesos mencionados hay subprocesos y estas tienen actividades que en su mayoría son de riesgo alto, pues usan explosivos,. jumbos electrohidráulicas,. equipos. LHD,. volquetes,. locomotoras; el uso y manipuleo de ellos implican riesgos altos.. D. Polvorín principal Lugar donde se almacenan explosivos, los que son llevados a mina subterránea según necesidades diarias para romper mineral o desmonte, el almacenamiento de accesorios igualmente tiene su lugar separado al de explosivos propiamente dichos, las que son también transportados según las necesidades operativas de la mina.. E. Polvorines auxiliares mina Lugar donde se almacenan los explosivos y accesorios en forma independiente cada uno en polvorines auxiliares diferentes, de los que se llevan a las labores de avance o explotación, lo necesario para su uso inmediato.. F. Talleres de mantenimiento equipos Lugar donde se realiza el mantenimiento de los equipos mina.. Fuente: Departamento de seguridad mina Calpa. Foto 5: Fotografía del taller de mantenimiento 44.

(61) Fuente: Departamento de seguridad mina Calpa. Foto 6: Fotografía del taller de mantenimiento - Jumbo. 4.2 Metodología evaluación de análisis de riesgo Se analiza los criterios de severidad, probabilidad/frecuencia y matriz de evaluación de riesgos para aplicarlos a la identificación de eventos no deseados o contingencias, Ver cuadros adjuntos:. 45.

(62) Tabla 2: Consideraciones para estimar el nivel de las consecuencias en la evaluación de riesgos SEVERIDAD. Lesión personal. Daño a Ia propiedad. Daño al proceso. Catastrófico. Varias fatalidades. Varias personas con lesiones permanentes.. Paralización del proceso de más de Pérdidas por un monto mayor a US$ 1 mes o 100,000 paralización definitiva.. Mortalidad (Pérdida mayor). Una mortalidad. Estado vegetal.. Pérdidas por un monto entre US$ 10,001 y US$ 100,000. Paralización del proceso de más de 1 semana y menos de 1 mes. Pérdida por un monto entre US$ 5,001 y US$ 10,000. Paralización del proceso de más de 1 día hasta 1 semana.. Pérdida por monto mayor o igual a US$ 1,000 y menor a US$ 5,000. Paralización de 1 día.. Pérdida por monto menor a US$ 1,000. Paralización menor de 1 día.. Pérdida permanente. Pérdida temporal. Pérdida menor. Lesiones que incapacitan a Ia persona para su actividad normal de por vida. Enfermedades ocupacionales avanzadas. Lesiones que incapacitan a Ia persona temporalmente. Lesiones por posicion ergonómica Lesión que no incapacita a Ia persona. Lesiones leves.. Fuente: Departamento de seguridad mina Calpa. Tabla 3: Consideraciones para estimar el nivel de las probabilidades en la. evaluación de riesgos PROBABILIDAD. Probabilidad de frecuencia. Frecuencia de exposición. Común (muy probable). Sucede con demasiada frecuencia.. Muchas (6 o más) personas expuestas. Varias veces al día .. Ha sucedido (probable). Sucede con frecuencia.. Moderado (3 a 5) personas expuestas varias veces al día.. Podría suceder (posible). Sucede ocasionalmente.. Pocas (1 a 2) personas expuestas varias veces al día. Muchas personas expuestas ocasionaImente .. Raro que suceda (poco probable). Rara vez ocurre. No es muy probable que ocurra.. Moderado (3 a 5) personas expuestas ocasionaImente .. Prácticamente imposible que suceda.. Muy rara vez ocurre. lmposible que ocurra.. Pocas (1 a 2) personas expuestas ocasionaImente.. Fuente: Departamento de seguridad mina Calpa. 46.

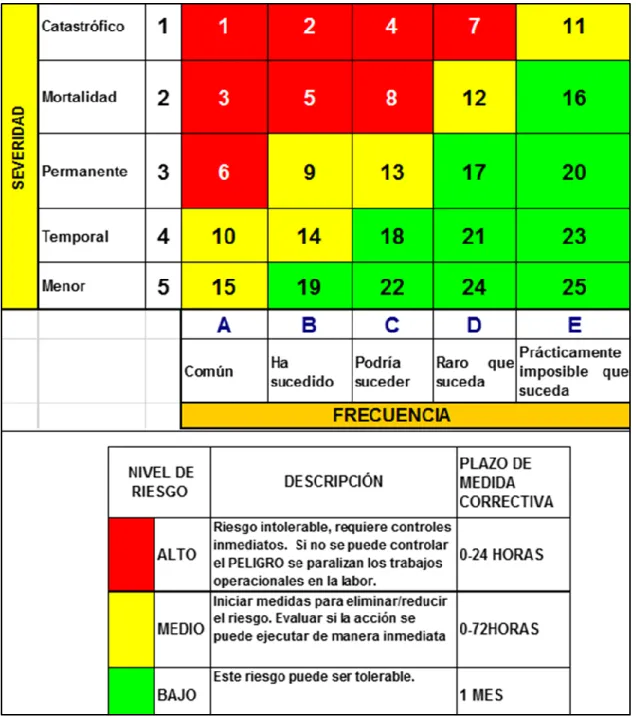

(63) Fuente: Departamento de seguridad mina Calpa. Tabla 4: Matriz básica de evaluación de riesgos. 4.2.1 Evaluación – Valoración de riesgos por área crítica En la siguiente tabla, se dan a conocer las áreas críticas y Valoración de la probabilidad de ocurrencia de una contingencia.. Los valores serán calculados en base a los peligros significativos 47.

(64) comunes entre las actividades que realiza la Cia minera Calpa.. Tomaremos como punto de partida las áreas críticas y las relacionaremos eventos indicativos, sucesos no deseados así como sus potenciales efectos a la personas, maquinarias / equipos / pérdida de material y medio ambiente del tal manera que se justifique la implementación del medios y maneras de respuesta ante las emergencias que surjan de la evaluación.. 48.

(65) Fuente: Departamento de seguridad mina Calpa. Foto 7: Fotografía de áreas de riesgo en superficie. 49.

(66) Fuente: Departamento de seguridad mina Calpa. Foto 8: Fotografía de áreas de riesgo en zona industrial 50.

(67) Tabla 5: Identificación de áreas críticas. Peligro Latente Área crítica. Eventos. Sucesos no. indicadores. deseados. Manipulación Almacén general y auxiliar en interior mina. de DERRAME. Aceites, grasas,. ocupacionales y ambientales DE. HIDROCARBUROS GASEAMIENTO. Gases Manipulación. Potenciales efectos. /. ENVENENAMIENTO de DERRAME. Aceites. DE. HIDROCARBUROS. Equipo defectuoso.. DERRAME. Grifo surtidor. HIDROCARBUROS. y Dispensador. DE. DE. (EQUIPOS. Daños al suelo.. Daños personales.. Daños al suelo.. Daños al suelo.. Y. VEHICULOS). interior mina. Manipulación. de. Aceites, químicas Roca Suelta Mina – Labores y actividades. Espacio confinado. CAIDA DE ROCAS GASEAMIENTO ENVENENAMIENTO INUNDACION. subterráneas. Fuente: Departamento de seguridad mina Calpa. 51. Daños personales. /. Daños personales. Daños maquinarias/equipos..

(68) Tabla 6: Relación de emergencias - Sucesos no deseados. Emergencias - Sucesos no deseados Incendios / explosión Derrame de hidrocarburos Derrame de sustancias peligrosas Accidente de tránsito (equipos y vehículos) Quemaduras Caída de rocas Gaseamiento / envenenamiento Estallido de rocas Inundación Electrocución / quemaduras Sismos Fuente: Departamento de seguridad mina Calpa. Tabla 7: Relación de potenciales efectos ocupacionales y ambientales Potenciales. efectos. ocupacionales. ambientales Daños personales. Daños al suelo. Daños maquinarias/equipos. Pérdida de material Daños a la atmosfera. Fuente: Departamento de seguridad mina Calpa. 52. y.
