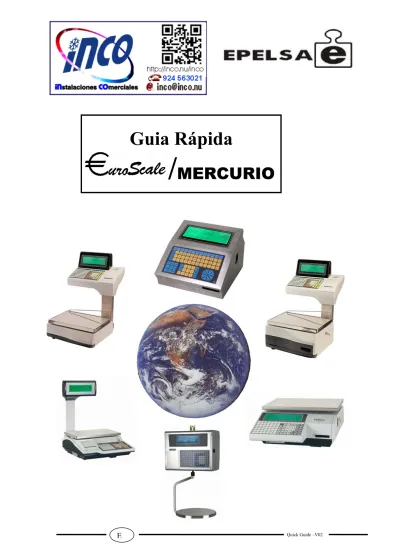

Guia Rápida /MERCURIO

Guia Rápida

/ ^MERCURIO

- TABLA DE CONTENIDO -

1 INTRODUCCIÓN... 2

1.1 CONSEJOS DE UTILIZACIÓN... 2

1.2 GENERALIDADES. ... 3

1.3 FUNCIONES DEL TECLADO... 4

2 UTILIZACIÓN... 7

2.1 PUESTA EN MARCHA DEL EQUIPO. ... 7

2.2 DESCRIPCIÓN MODOS DE OPERACIÓN... 7

2.2.1 IMPRESIÓN. ... 7

2.3 OPERATIVA MODOS VENTA, MIXTO Y SUPER. ... 8

2.4 OPERATIVA MODO ENVASADO (ETIQUETAJE). ... 8

2.5 OPERATIVA MODO AUTOSERVICIO. ... 8

3 FUNCIONES DE MENÚ... 9

3.1 ARBOL DE MENUS... 9

3.1ARBOL DE MENUS ( Detalle de Menú Configuración). ... 10

3.2 UTILIZACIÓN DE LOS MENÚS. ... 12

3.2.1 FUNCIONES DE LAS TECLAS DE MENÚ. ... 13

3.3 ACCESO A LOS MENÚS. ... 13

3.4 FUNCIONES DIRECTAS DE MENÚ. ... 14

3.5 TIQUETS... 16

3.5.1 FORMA DE VENTA... 16

3.6 ETIQUETAS. ... 16

3.6.1 FORMA DE VENTA... 16

3.7 MENÚ GRAN TOTAL. ... 17

3.7.1 LISTADO DE TOTALES... 17

1. 3.7.1.1Resumen de totales diarios. ...17

2. 3.7.1.2Resumen de totales acumulados...17

3. 3.7.1.3Listado de totales de vacuno...17

4. 3.7.1.4Listado de tiquets...17

3.7.2 BORRADO DE TOTALES. ... 18

5. 3.7.2.1Borrado de totales por separado. ...18

6. 3.7.2.2Borrado general de totales. ...18

7. 3.7.2.3Borrado de tiquets. ...18

8. PROGRAMACIÓN CÓDIGOS DE BARRAS...19

4 CONEXIONES... 21

4.1 MODELO NEURON... 21

4.1.1 CONEXIÓN 232, RS-422 y RED DE BALANZAS. ... 21

4.2 MODELO ETHERNET... 21

9. Conexión vía módem. ...22

4.3 CABLES DE CONEXIÓN... 23

4.3.1 CABLE CONEXIÓN RS-232... 23

4.3.2 CABLE CONEXIÓN ENTRE BALANZAS RED LONWORKS... 23

1 INTRODUCCIÓN.

Sr. Usuario de la balanza.

El rendimiento que le ofrecerá el equipo que ha adquirido, será tanto más elevado cuanta mayor atención dedique a las instrucciones de uso incluidas en el presente Manual.

Por favor, rompa nuestra tradicional apatía hacia los manuales y no espere a que “todo vaya mal” para consultarlo, así podrá disfrutar de unas prestaciones óptimas desde la ejecución de la primera pesada.

1.1 CONSEJOS DE UTILIZACIÓN.

EVITAR GOLPES SOBRE LA PLATAFORMA

NO USAR OBJETOS PUNTIAGUDOS EN EL

TECLADO

EVITAR LA EXPOSICIÓN

AL SOL

NO LIMPIAR LA BALANZA CON

DISOLVENTE

NO ECHAR AGUA DIRECTAMENTE SOBRE LA BALANZA

NO SOMETER LA BALANZA A VIBRACIONES

PARA UN FUNCIONAMIENTO CORRECTO, PONER UNA PESA

CONOCIDA EN EL PLATO Y VERIFICAR LA EXACTITUD

PARA LIMPIAR LA BALANZA, UTILIZAR UNA GAMUZA SUAVE MOJADA EN AGUA JABONOSA CON

PH NEUTRO

• Para limpiar la balanza, utilizar un trapo seco o ligeramente impregnado en detergente.

1.2 GENERALIDADES.

• Equipo desarrollado a partir del microprocesador de 32 bits 386 de Intel.

• 1 Megabyte para memoria de programa.

• 2 Megabytes para memoria de datos ( Ampliable a 3 Mb)..

• Programa en Flash Eprom, permitiendo la actualización del mismo vía RS-232 o Ethernet.

• Balanzas con impresora térmica, etiquetadora o impresora + etiquetadora.

• Impresoras y Etiquetadoras térmicas gráficas. Posibilidad de impresión de Bitmaps (2) para personalización de tiquets y etiquetas.

• Los equipos con etiquetadora permiten direccionar la impresión de tiquets a la etiquetadora, de esta forma el equipo puede comportarse como balanza de tiquets para el modo venta.

• Gestión de artículos, ventas, tiquets, trazabilidad ……

• Configuración de etiquetas vía RS-232 o Ethernet.

• Tarjeta Smartcard para ejecución automática de tareas complejas y repetitivas.(gama Euroscale)

• Posibilidad de conexión a escáner para introducción de códigos de artículos y programación de fichas de vacuno, asi como selección de las mismas a traves de EAN 128.

• Hasta 60 equipos conectados en red ( Ampliable por NET ID hasta 60 X 80 redes).

• Comunicaciones externas a través de canal RS-232 o Ethernet.

• Célula de carga digital con capacidad de almacenamiento de datos metrológicos.

Otros periféricos son:

o Canal serie RS-232.

o Comunicaciones entre balanzas basadas en una red Lonworks / Ethernet.

o Conexión apertura de cajón.

o Tarjeta inteligente Smartcard (gama Euroscale).

o Conexión a escáner.

o Conexión a etiquetadora externa (EP1200-EP 2200)

1.3 FUNCIONES DEL TECLADO.

FUNCIÓN TECLAD O 98 LCD

TECLADO 98 Gráfico

TECLAD O 66 V14 LCD

TECLAD O 66 V14 Gráfico

TECLAD O 80

TECLAD O 96

(autoservicio) TECLAD O ML-100) Teclas directas

de Plu

1 80

Suma de vendedor Entradas numéricas Cambia función de teclas Función Autocero

Entrada y avance Menús.

Avanza revisión de tiquet

Retrocede Menús.

Retrocede revisión de tiquet

Cambio forma trabajo.

(Plus o precios).

FUNCIÓN TECLAD O 98 LCD

TECLADO 98 Gráfico

TECLAD O 66 V14 LCD

TECLAD O 66 V14 Gráfico

TECLAD O 80

TECLAD O 96

(autoservicio) TECLAD O ML-100)

Función Tara Guardar datos Operaciones no pesadas.

Cancela opciones Función multiplicación Función resta.

Cancelación de líneas.

Borrado de indicadores

Cambio de precio artículo programado

No disponibl

e

No disponibl

e

Símbolo libras

£

Símbolo (-)

Función total (Venta) Total manual borrando (Envasado) Total manual sin borrar (Envasado) Precio Fijo (Venta)

Tecla de validación.

Función subtotal.

Entrada en revisión de tiquet.

Apertura de

cajón (Venta) disponible^No

No disponibl

e Tara Manual

Cambio tabla de Plus

Alta / Baja de vendedor

Función cliente.

(Etiquetaje)

No disponible

Función vacuno.

(Etiquetaje)

No disponible

Recarga papel.

(Impresora

Tiquets) No disponible

FUNCIÓN TECLADO 98 LCD

TECLADO 98 Gráfico

TECLADO 66 V14

LCD

TECLADO 66 V14 Gráfico

TECLADO 80

TECLADO 96

(autoservicio) TECLADO ML-100) Conmuta opciones

de menú (Tecla cambio)

Desembolso _disponible^No

Reembolso _disponible^No

Stand-by disponible^No

Descuentos _disponible^{No No}

disponible Recarga de

etiquetas

No

disponible

CV

Conmuta opciones de menú (tecla cambio inversa)

Recarga tiquet _disponible^No _disponible^No _disponible^No

Visualización Moneda Alternativa.

Grabación Smartcard

Función directa.

F2 + A

SHIFT +

F2 + A

Función Directa.

28 + A

SHIFT +

V14 + A

Clear + <>

Clear + A

F2 + <>

En los teclados autoservicio se implementan teclas especiales (sin necesidad de apagar la balanza). Las teclas utilizadas son [SUPR] (no confundir con [CL]), [<>], [*], [Fix].

• [SUPR] + [*]: Entra en menús desde teclado SS; activa plantillas de programación. Al salir de menú recupera el teclado SS.

• [SUPR] + [<>]: Si la balanza está en autoservicio: cambia de forma de venta a envasado y selecciona el teclado correspondiente de ventas. Si la balanza está en envasado (con teclado de ventas) pasa a modo autoservicio con teclado autoservicio. Selecciona botonera operativa numérica.

• [SUPR] + [Fix]: Recarga directa de etiquetas.

Para acceder a esta funciones pulsar la tecla correspondiente a [SUPR] y rápidamente pulsar la segunda tecla.

La correspondencia de estas teclas es:

SS80 SS98 SS66 SS121

[SUPR] [PLU39] [F2] [PLU18] [65]

[<>] [PLU72] [<>] [<>] [44*]

[*] [PLU80] [*] [*] [55*]

[Fix] [PLU79] [FIX] [PLU53] [54*]

2 UTILIZACIÓN

Esta gama de balanzas puede trabajar indistintamente en dos modos diferenciados:

Trabajo en modo Red Trabajo en modo Local

En modo red la balanza puede estar conectada vía cable a una red de hasta 58 equipos. En red, el vendedor, podrá operar en distintas balanzas de un mostrador como si se tratara de una sola.

Las bases de datos pertenecen a la red, de esta forma, si un precio es modificado desde una balanza de la red, se modificará de forma instantánea al resto de balanzas conectadas.

En modo local las balanzas trabajan de forma independiente. Es posible tener una balanza de una red trabajando en local, de forma permanente o temporal debido a una desconexión momentánea del equipo.

Las operaciones realizadas en modo red se almacenarán separadamente de las realizadas en modo local.

La operativa de uso y programación es idéntica que en los dos modos.

2.1 PUESTA EN MARCHA DEL EQUIPO.

Durante la secuencia de arranque la balanza realiza una comprobación de los dispositivos periféricos conectados.

Durante el proceso de comprobación el indicador principal mostrará todos los segmentos encendidos.

Si se detecta algún error en algún dispositivo la balanza emitirá una secuencia de 5 pitidos, uno por dispositivo, que permitirá identificar el periférico con problemas.

1 – Dispositivo de visualización.

2 – Dispositivo de impresión.

3 – Error dispositivo comunicaciones red.

4 – Célula de peso.

5 – Teclado.

Si el dispositivo funciona correctamente se emitirá un pitido corto. Si el dispositivo tiene algún problema se emitirá un pitido largo.

La balanza mostrará seguidamente la referencia de programa y la indicación de clave.

En el caso de que el peso no esté ajustado la balanza no dejará realizar operaciones pero permitirá entrar en los menús. En el caso de que la balanza este conectada en red se sincroniza el reloj de la balanza con el reloj de la balanza servidora

Nota: En el caso de que la balanza no este ajustada o se produzca algún error durante la secuencia de arranque contacte con el Servicio Técnico autorizado.

2.2 DESCRIPCIÓN MODOS DE OPERACIÓN.

2.2.1 IMPRESIÓN.

Impresión de tiquets: impresión realizada sobre impresora de tiquets (papel térmico continuo).

Posibilidad, según modo, de imprimir varias líneas y totalizarlas.

Impresión de etiquetas: impresión sobre impresora de etiquetas. Impresión de una etiqueta para cada operación.

Balanza con impresora: Por defecto imprime tiquets. Es posible redireccionar las etiquetas a la impresora. En este caso las etiquetas serán impresas en papel térmico continuo.

Balanza con etiquetadora: Por defecto imprime las etiquetas. Es posible redireccionar la impresión de tiquets en la impresora. De esta forma los tiquets de venta serán impresos en la etiquetadora sobre papel térmico continuo.

Si se redirecciona los tiquets de venta hacia la etiquetadora, se debe utilizar la función directa 8 para recargar papel continuo sobre etiquetadora

Nota: Para redirecciónar la impresión, acudir al menu Tiquets, opción Imprimir en: Impr/Etq.

2.3 OPERATIVA MODOS VENTA, MIXTO Y SUPER.

En los modos venta y mixto, la balanza acumula las operaciones realizadas por un vendedor cada vez que se pulsa la tecla de vendedor. El tiquet de suma será impreso al solicitar el total del vendedor. Si esta el modo mixto activado se imprimirá además una etiqueta por operación y una etiqueta de total.

La operativa en modo super es igual, la diferencia es que no se podrá solicitar el total, ya que cada operación es totalizada e impresa, en tiquet o etiqueta, de forma automática.

2.4 OPERATIVA MODO ENVASADO (ETIQUETAJE).

El modo envasado esta diseñado para trabajar con balanzas etiquetadoras. Por cada operación realizada se emitirá una etiqueta autoadhesiva con información del producto y de la operación.

En modo envasado la impresión de etiquetas se realiza de forma automática. En el caso de artículos pesados se imprimirá una etiqueta cada vez que varíe el peso, según esté configurado en ‘Ajuste de Peso’ (Consultar servicio técnico). Los artículos no pesados se etiquetarán cada vez que se cambie de artículo o se introduzca un nuevo precio.

Para empezar a envasar productos es necesario seleccionar previamente el vendedor que va a trabajar. Para cambiar de vendedor es necesario totalizar primero las operaciones del vendedor activo. Nota: Si disponemos de una balanza con impresora de tiquets es posible redireccionar la impresión de etiquetas a la impresora. En este caso se imprimirá una copia de la etiqueta en papel térmico continuo. Consultar el menú de ‘Configuración de Venta’ para detalles de redireccionamiento.

2.5 OPERATIVA MODO AUTOSERVICIO.

El modo Autoservicio esta diseñado para trabajar con balanzas etiquetadoras modelo SS, de tal modo que al pulsar una de las teclas de producto, la balanza emitirá una etiqueta, ( para

productos pesados, se requiere peso encima del plato).Existe balanzas de Autoservicio con 80,98 y 165 teclas respectivamente.

3 FUNCIONES DE MENÚ.

3.1 ARBOL DE MENUS.

(TECLADO 98 TECLAS V14 DEPARTAMENTOS)

MENU MENU

TIQUET 2.17.6 LISTADO PAISES

VENTA:: Venta / Mixto / super ETIQUETA

IMPRIMIR EN: Impr / Etiq VENTA: Envasado / Env Man / Autoserv FORMATO (tiquet a imprimir): Estandar IMPRIMIR EN: Etiq / Impr

RECARGA DE PAPEL ( De impresora) ETIQUETA: (Selección de etiqueta)

CARGA PAPEL ETIQUETA DESPL. VERTICAL: 0

RECARGA (recuperación de tiquet) RECARGA ETIQUETAS

REIMPRIMIR (tiquet) ENVASADO (fecha de envasado)

CERRAR (Vendedor) LOTE : 0

IMPR. MODO SUPER: I+E / Impr / Etiq ORDEN : 1

DATOS EAN128 …..

PRESELECCION ( Totales automáticos) SHIFT + TOTAL (TOTALES)

1.1 LISTADOS SHIFT + CONFIG (Configuración)

“Requiere clave”

1.2 BORRADO TOTALES 3.1 BALANZA 1.2.1 BORRADO POR SEPARADO 3.1.1 TIQUETS 1.2.2 TODO (DIARIO/ACUMULADO) 3.1.2 ETIQUETAS

1.2.3 TIQUETS 3.1.3 FORMAS DE PAGO SHIFT + PROG (Programación) 3.1.4 DISPLAY

2.1 CAMBIO PRECIOS 3.1.5 GRÁFICO 2.2 TECLAS DE PLU 3.1.6 OPERATIVA

2.3 ARTÍCULOS 3.1.7 CAMBIO CLAVES

2.4 PUBLICIDAD 3.1.8 BORRADO RAM

2.4.1 CONFIGURACION 3.1.9 VERIFICAR PESO

2.4.2 OFERTAS 3.1.10 INFORMACIÓN

2.4.3 CONTINUA CONFIGURACION

2.5 TEXTOS ^{BASES DATOS}

2.5.1 CABECERAS ^DB:

2.5.2 LEYENDAS ^SISTEMA

2.5.3 TEXTOS LIBRES 3.2 SISTEMA

2.6 CÓDIGOS DE BARRAS 3.2.1 SISTEMA GLOBAL

2.6.1 EAN13 3.2.2 FAMILIA

2.6.1 EAN128 ^VACUNO

2.7 VENDEDOR ^DIARIOS

2.8 IVAS ^LOTE

2.9 TECLAS FUNCIONES 3.3 COMUNICACIÓN

2.10 TARAS CODIFICADAS 3.3.1 ACTUALIZAR DATOS 2.11 DESCUENTOS 3.3.2 BALANZA

2.12 OFERTAS PRECIO 3.3.3 MOSTRADOR

2.13 CLIENTES 3.3.4 SERIE

2.14 PEDIDOS 3.3.5 ETHERNET

2.15 INVENTARIO 3.3.6 CONTROL RED

2.16 MERCANCÍAS 3.4 REGIONAL

2.17 VACUNO 3.4.1 AJUSTE RELOJ

2.17.1 PROGRAMAR 3.4.2 IDIOMA

2.17.2 TOTAL FICHA 3.4.3 MONEDA

2.17.3 LISTADOS ETIQUETA

2.17.4 PROGRAMAR PAISES 2.17.5 BORRAR PAISES

3.1ARBOL DE MENUS ( Detalle de Menú Configuración).

TALON SI/NO

TALON NORMAL/SIMPLE

CB TIQUET SI/NO

CB TALON SI/NO

CHEK 7 SI/NO

CB MOSTRADOR SI/NO

IVA TIQUIET SI/NO

1 PUNTO = 0.00 €

CLIENTE TIQUET SI/NO

CABECERAS TOTALES SI/NO

DTO. TIQUET SI/NO

Nº DE DESCRIPTIVOS 0 Descriptivos de artículo a imprimir en tiquet.

AVANCE DE PAPEL 360

AVANCE RECARGA SI/NO

TEST DE IMPRESORA Imprime un listado con todos los tipos de letra.

VELOCIDAD 80 TIEMPO DE QUEMADO 50

TIQUET

IMPRESORA

IMPRESORA CP290/CLDF

ETIQ. POR DEFECTO 1

ETIQ. EXTERNA NO/EP X200

SEC. CLIENTE SI/NO

IMPRIMIR FECHA SI/NO

CB ENVASADO 1

EAN13 ARTICULO IMPR+SEL/IMPR/SEL

00. COD. SEC FIJO/CNT

30. CANTIDAD FIJO/CNT

37. UNID. CONT FIJO/CNT

PAIS 84 FABRICANTE 0

VELOCIDAD DE AVANCE 90 TIEMPO DE QUEMADO 55 CABCERA ETIQUE 60

ETIQUETADORA RLME/ BH53/BH80 AUTO-OPTO-CAB SI/NO

LONG. ETIQ. xxx ETIQUETADORA

OPTO 10

QUEMADO 5

VEL.AVANCE 5 MODE DIRECT/TRANSFER

AVANCE PAPEL 20

GAP 3

STRIPPER SI/NO

DESPL.VERTICAL 0 DESPL.HORIZONTAL 0

ETIQUETAS

EP X200 ( Solo si Etq externa está en EP X200)

ERROR ETIQ. SI/NO

FORMA DE PAGO SI/NO

CAJON SI/PESO/AUTO

FUNCION CAMBIO NO/SI/SUMA

PEDIR CAMBIO INICIO/FINAL/TIQUET FORMAS DE PAGO

MODO ENCARGO SI/NO

VER CODIGO NO/SI

Nº LINEA SI/NO

DISPLAY

VER VACUNO CROTAL/LOTE/TEXTO LUZ LUZ ( SÓLO SI DISPLAY LCD) 5

LUZ 6

LUZ STBY 4

CONTRASTE DISPLAY 1 225

CONTRASTE DISPLAY 2 225

GRAFICO

VIDEO INVERSO SI/NO

VENT. INICIAL TIQUET/ETIQUETA

ALTA/BAJA VEND. SI/NO

AUTO V? 0 (V1 A V14)

AUTO CÓDIGO NO/SI

PRECIO CERO SI/NO

IMPR. PRECIO CERO SI/NO

CAMBIO DE PRECIOS SI/NO

LINEAS CANCELADAS SI/NO IMPORTES NEGATIVOS SI/NO

RETORNO A PESO SI/NO

ACCESO INVENTARIO CODIGO/PLU

TARA PLU VENTA SI/NO

FIN TARA SUMA SI/NO

ACCESO ART. CODIGO/PLU

BALANZA OPERATIVA

DIGITOS CODIGOS 6

TECLA PLU/PRC SI/NO

RS232-EAN SI/NO

VALIDAR PLU SI/NO

ERROR VTA LOCAL SI/NO SEG BORRAR ERROR 0 PROTOCOLO $ NO ACTIVO/

MANUAL/CONTINUO

Envio de peso a través de canal serie.

TMP ENVIO (SEG) 0.0

OPERATIVA

VALOR ANTIRREBOTE 1 (enducrecimiento de teclado)

VENDEDOR

PROGRAMACION

TOTALES

ADMINISTRACION

CONFIGURACION (SP)CFGNG CAMBIO DE CLAVES

FABRICA (SP)EPFAB

BORRADO DE RAM

VERIFICAR PESO ( Sólo para verificación de fabrica)

CONFIGURACION

BASE DE DATOS

DB PAISES (Selección de base de datos a listar) INFOR- MACION

SISTEMA

NUMERO SISTEMA (Forma de numeración de tiquets) IVA SI/NO

RECARGA DE PEDIDO SI/NO

DECIMALES MERMA SI/NO

VENTA/MIXTO SI/NO SUPER SI/NO ENVASADO SI/NO AUTOSERVICIO SI/NO ACUMULAR TOTALES

TREN SI/NO VENTA/MIXTO SI/NO SUPER SI/NO ENVASADO SI/NO AUTOSERVICIO SI/NO GUARDAR TIQUET

TREN SI/NO

SIGNO PRECIO NO

SPAN TIME 0 (Activación de spanning Tree, valor en seg.) AUTO BORRADO SI/NO

SISTEMA GLOBAL

HORA BORRADO 00:00:00

FAMILIA 0

ETIQUETA POR DEFECTO VENTA/MIXTO SI/NO

SUPER SI/NO

ENVASADO SI/NO AUTOSERVICIO SI/NO

TREN SI/NO

VACUNO

ACUMULAR TOTALES SI/NO FAMILIA 0

ETIQUETA POR DEFECTO VENTA/MIXTO SI/NO

SUPER SI/NO

ENVASADO SI/NO AUTOSERVICIO SI/NO DIARIOS

TREN SI/NO

FAMILIA 0

ETIQUETA POR DEFECTO

SUPER SI/NO

ENVASADO SI/NO AUTOSERVICIO SI/NO LOTE

TREN SI/NO

CODIGO 0

FAMILIA 0

SISTEMA FMAILIA

TRAZABILIDAD

ETIQUETA POR DEFECTO ACTUALIZAR X BALANZA

BALANZA ORIGEN X ACTUALIZAR

DATOS

RED ACTUALIZAR X

BALANZA X

MOSTRADOR X

BAUDRATE 19200

PARITY EVEN STOPBITS 1

COMUNICACION

SERIE

DATA BITS 8

NET ID 1

MAC XXXXXXXXXXXXXXX

TCP-IP SI

NAME XXXXXXXXXXXXXXX ? IP NO

DHCP NO

IP XXX,XXX,XXX,XXX

MSK 255,255.255.000 IP SI

GW XXXXXXXXXXXXXXX

PORT 6000

TIME OUT TX (SEG) 0

TIME OUT RX (MIN) 0

ETHERNET

MODE 10

LISTADO

TEST DE RED

NUEVA BALANZA 0

BALANZA BAJA

COMUNICACION CONTROL RED

CONFIGURAR RED

HORA XX:XX:XX

FECHA XX/XX/XX AÑO 4 DIGITOS NO

AJUSTE RELOJ

CONFIGURACION

MES ALFA

IDIOMA ESPAÑOL

IDIOMA

ASCII STANDARD

PAIS ESPAÑA

FASE EURO 3

FACTOR EURO 166386

DEC. F. EURO 3

F. EURO 01/03/2002

DECIMAL PRECIO 0

DECIMAL IMPORTE 0

TIPO REDONDEO 1

DEC. IMPORTE FLOT NO

REGIONAL MONEDA

MONEDA PTA

3.2 UTILIZACIÓN DE LOS MENÚS.

Utilizando las teclas de desplazamiento por menú podremos movernos a través de las distintas opciones. El indicador principal nos indicará en que menú estamos en ese momento.

El indicador auxiliar visualizará las distintas opciones o menús a escoger y se utilizará como indicador de introducción de datos

Tipos de mensajes de la balanza:

Mensaje de error Visualiza mensaje si se produce un error.

Pulsar la tecla de borrado para salir de error.

Mensaje de espera Se muestra mientras la balanza realiza alguna operación

Mensaje de aviso temporal Se muestra al finalizar una operación durante un instante.

Mensaje de confirmación Mensaje de espera de confirmación.

Pulsar tecla de validación para confirmar.

Pulsar tecla de abortar operaciones para cancelar.

Nota: La tecla de validación puede ser la tecla de subtotal o la de tara según la función.

Tipos de datos:

Numéricos Sólo permite entrada de números. (Punto decimal fijo).

Alfanuméricos Permite números, letras y caracteres especiales.

Conjunto Permite seleccionar un conjunto de datos con la tecla cambio.

Fecha Números en formato preestablecido. (dd/mm/aa).

Hora Números en formato preestablecido. (hh:mm:ss).

3.2.1 FUNCIONES DE LAS TECLAS DE MENÚ.

Teclas de edición de campos :

FUNCIÓN TECLADO 66 TECLADO 98 DESCRIPCIÓN

Tecla cambio F3

ó Escoger datos conjunto

Tecla borrado ítem CL CL Borrado de todo el ítem

Tecla suprimir F2 Borrado carácter actual

Tecla backspace CE F1 Borrado carácter anterior

Tecla shift ^SHIFT Cambio tabla edición 1

Tecla home ^{HOME Zero} Va al primer carácter

Tecla end ^{End Plu}_Prc Va al último carácter

Tecla carácter derecha ^SHIFT+

Menu

Va al siguiente carácter Tecla carácter izquierda _SHIFT

+ Va al carácter anterior

Tecla espacio SP Escribe un carácter blanco

Carácter alfabético A a ... Z z

Carácter numérico ⁰ ... ⁹

Tecla carácter especial ( ... :

La tecla ^SHIFT cambias de tabla de edición mientras están pulsadas.

3.3 ACCESO A LOS MENÚS.

El acceso a las funciones de menú esta protegido por clave. Existen 6 niveles distintos de acceso con sus respectivas claves secretas programables. Cada clave permite acceder a un tipo de menú:

Claves de acceso. Contraseña

Vendedor Vnd Menú tiquet y etiquetas.

Totales Tot Menú totales

Programación Prg Menú programación

Configuración Cfg Menú configuración (Espacio) cfgng Administrador Adm Menú programación y totales.

Fabrica Acceso a todos los Menús (Espacio) epfab

TAB

3.4 FUNCIONES DIRECTAS DE MENÚ.

CÓDIGO FUNCIÓN

0 1 - Programación fecha y hora

0 2 - Acceso a Menú Configuración/Balanza/Operativa

0 3 - Carga de etiquetas

0 4 - Selección de etiqueta

0 5 - Configuración de impresora

0 6 - Configuración de etiquetadora

0 7 - Recarga de papel

0 8 - Recarga de papel continuo sobre etiquetadora

1 0 - Sub-menú artículos

1 1 - Programación artículos

1 2 - Programación descriptivos artículo

1 3 - Programación textos libres

1 4 - Programación cabeceras

1 5 - Programación leyendas

1 6 - Programación Código de Barras

1 7 - Configuración publicidad

2 0 - Sub-menú Gran Total

2 1 - Listado total vendedores

2 2 - Listado total artículos

2 3 - Listado total horario

2 4 - Menu Usuario (etiqueta)

2 5 - Menu Usuario (tiquet)

2 6 - Datos EAN 128

2 8 - Listado diario de ventas.

2 9 - Listado de Tiquets

3 0 - Borrado tiquets

3 1 - Borrado total vendedores

3 2 - Borrado total artículos

3 3 - Borrado total horario

3 4 - Borrado nº de tiquet

3 8 - Borrado de Sistema.

4 0 - Sub- Menú Configuración Tiquet

4 1 - Sub-menú configuración Etiqueta

4 2 - Configurar talón

4 3 - Configurar cambio de precio

4 4 - Recarga de tiquet

4 5 - Reimpresión de tiquet

4 6 - Sub-menú configuración envasado (Lote)

4 7 - Sub-menú configuración preselecciones

4 8 - Selección formato de Tiquets.

4 9 - Sub-Menú Configuración display.

5 0 - Dar de baja balanza servidora

6 0 - Menú artículos

6 1 - Sub-menú eliminación artículos

6 2 - Sub-menú programación artículos

6 3 - Sub-menú programación descriptivos de artículos

6 5 - Sub-menú cambios de precio

6 6 - Sub-menú ofertas de precio

6 7 - Sub-menú pedidos

6 8 - Sub-menú inventario

8 0 - Menú actualización bases de datos

8 1 - Menú clientes

8 3 - Menú taras codificadas (base de datos)

8 4 - Menú IVAS

8 5 - Menú entrada de mercancías

8 6 - Menú base de datos: vacuno

9 0 - Acceso a menú configuración balanza

9 1 - Acceso directo a borrado de RAM

9 2 - Acceso directo a configuración de red

9 3 - Acceso a programación IA 10 ( Nº Lote)

3.5 TIQUETS.

3.5.1 FORMA DE VENTA.

Empezar a vender

1.- Depositar peso sobre el plato ( si queremos vender unidades pulsar tecla K) 2.- Introducir Articulo o Precio/Kg. del producto a vender.

3.- Para totalizar tiquet pulsar tecla de total y vendedor utilizado.

Venta

Un vendedor puede hacer varias operaciones de venta para un mismo cliente. Al pedir el total, se imprime un tiquet con todas operaciones y un talón si está activado. Todas las líneas se guardan juntas y pertenecen a un tiquet.

Mixto

Igual que modo mixto pero imprimiendo una etiqueta para cada operación y una etiqueta total y un tiquet con todas las operaciones. Si está activado se imprimirá un talón. Todas las líneas se guardan juntas y pertenecen a un tiquet.

Super

Para cada operación de venta, se imprime una etiqueta y/o tiquet (depende de la configuración

‘impresión modo super’). Se guarda una línea por tiquet.

Impresión Forma de

venta etiqueta/línea tiquet total etiqueta total

VENTA X

MIXTO X X X

SUPER X(1) X(1)

3.6 ETIQUETAS.

3.6.1 FORMA DE VENTA.

Empezar a vender

1.- Seleccionar vendedor a utilizar.(este vendedor quedará seleccionado hasta que se apague la balanza)

2.- Introducir Articulo o Precio/Kg. del producto a vender.

3.- Depositar peso sobre el plato.

Envasado

Para cada operación de envasado, se imprime una etiqueta. Se guarda una línea por tiquet.

Envasado manual

Idéntica forma al “envasado” pero se debe pulsar tecla de vendedor para realizar la etiqueta.

Autoservicio

Para cada operación de venta, se imprime una etiqueta. Se guarda una línea por tiquet La forma de venta condiciona la operativa, impresión, almacenamiento de tiquets y totales:

Nota: Las etiquetas estándar de la balanza son la 60x57 y la 45x57, el resto son formatos especiales.

3.7 MENÚ GRAN TOTAL.

3.7.1 LISTADO DE TOTALES.

Este grupo de funciones permiten imprimir los totales almacenados en la balanza.

• Diarios

o Sistema

o Resumen sistema o Mostrador

• Acumulados o Sistema

o Resumen sistema o Mostrador o Vendedor

o Articulos (todos, un artículo, agrupados por familia) o Familia de artículos

o Venta horario

• Familia vacuno

• Familia diarios

• Tiquets

3.7.1.1 Resumen de totales diarios.

Resumen de totales generales del sistema separados por días desde el último borrado de totales de sistema diario.

Pulsamos la tecla de validación para visualizar el listado deseado, que seleccionamos con la tecla de cambio (VENTA, ENVASADO, ENCARGO).

Pulsando la tecla de validación se imprimirá el total seleccionado.

3.7.1.2 Resumen de totales acumulados.

Resumen de totales generales del sistema desde el último borrado de totales de sistema acumulado.

Pulsamos la tecla de validación para visualizar el listado deseado, que seleccionamos con la tecla de cambio (VENTA, ENVASADO, ENCARGO).

3.7.1.3 Listado de totales de vacuno.

Listado de totales de todas las fichas de vacuno.

Pulsando la tecla de validación se imprimirá el listado.

3.7.1.4 Listado de tiquets.

Se puede seleccionar el número de tiquet a partir del cual se realiza el listado (0 para imprimir desde el primer tiquet.

Pulsamos la tecla de validación para entrar en el sub-menú listado de tiquets.

Con la tecla de cambio seleccionamos entre RED o LOCAL.

Nota: La selección de tiquet red o tiquet local sólo aparecerá si la balanza está conectada a una 3.7.1.4.1 Listado de tiquets/etiquetas simple.

Listado de tiquets/etiquetas reducido y separado por fechas según el tipo seleccionado.

3.7.1.4.2 Listado de tiquets/etiquetas normal.

Listado de tiquets/etiquetas separados según el tipo escogido con la misma información que se imprime en la venta.

Se imprimen separados según la numeración de tiquets:

- mostrador - sistema - fecha - vendedor - balanza

3.7.2 BORRADO DE TOTALES.

Este grupo de funciones permiten borrar los totales almacenados por la balanza.

3.7.2.1 Borrado de totales por separado.

Permite el borrado de totales almacenados de forma independiente.

3.7.2.1.1 Borrado totales sistema.

Realiza el borrado de los totales generales del sistema diarios o acumulados.

Conmutamos las opciones (DIARIO, ACUMULADO) con la tecla de cambio.

3.7.2.1.2 Borrado totales de mostrador.

Realiza el borrado de los totales de mostradores diarios o acumulados.

Conmutamos las opciones (DIARIO, ACUMULADO) con la tecla de cambio.

3.7.2.1.3 Borrado totales de vendedor.

Realiza el borrado de los totales de todos los vendedores pulsando la tecla de validación.

3.7.2.1.4 Borrado totales de artículos.

Realiza el borrado de los totales de todos los artículos pulsando la tecla de validación.

3.7.2.1.5 Borrado totales horarios.

Realiza el borrado de los totales horarios pulsando la tecla de validación.

3.7.2.1.6 Borrado totales de familia especial.

Realiza el borrado de los totales separados por días de la familia especial pulsando la tecla de validación.

3.7.2.2 Borrado general de totales.

Permite el borrado de todos los totales almacenados en las bases de datos, diarios o acumulados.

Se recomienda efectuar un borrado de Gran Total cada 15 días, a fin de evitar un desbordamiento de datos.

Con la tecla de cambio conmutamos entre los posibles tipos de borrado (DIARIO, ACUMULADO).

3.7.2.3 Borrado de tiquets.

Realiza el borrado de los tiquets almacenados en la base de datos.

Pulsamos la tecla de validación para entrar en Borrado de Tiquets.

Con la tecla de cambio conmutamos entre ‘NO’ (continúa numeración de tiquet) y ‘SI’ (puesta a cero numeración de tiquet).

La tecla de validación realiza el borrado.

PROGRAMACIÓN CÓDIGOS DE BARRAS.

Tipos de códigos de barras:

Vta red/loc : Modo venta red y local.

Mix red/loc: Modo mixto red y local.

Sup red/loc: Modo Super red y local Env R-1/L-1: Envasado tipo 1 red y local Env R-2/L-2: Envasado tipo 2 red y local Tot L-1: Total envasado tipo 1 local Tot L-2: Total envasado tipo 2 local Programación

La balanza está preparada para imprimir códigos de barras formato EAN.-13. El código de barras está constituido por 12 dígitos de datos configurable y 1 dígito de check sobre el que no se tiene acceso.

.

Caracteres alfanuméricos válidos

Z Precio M País

W Peso F Fabricante

I Importe N Número de balanza

T Número de tiquet Y Mostrador

P Número de Plu ⁰ .. ⁹ Dígitos fijos

C Código de Plu D Imprime peso sin el último

decimal

V Vendedor K Check-digit intermedio

(posición 7)

O Número de orden J Importe en moneda del país.

(Independiente de la fase Euro)

A Número de línea Código de cliente

L Número de lote U Unidades

Peso neto antes de merma (solo

envasado) Importe sin iva

G Q

X

Procedimiento Basico de interconexión.

Primeros pasos de revisión:

- Revisión de la correcta alimentación de tensión (220v.), a ser posible línea independiente

- Comprobación de cableado, no pase por reactancias, motores, etc.. que puedan producir parásitos en la línea de comunicaciones.

- Revisión del cableado de interconexión de balanzas, correcto montaje de conectores de comunicación.

- Revisión/ Comprobación de la electrónica de red (Instalación ethernet) Hub,switch,router,etc.

¿Cómo configurar una red de balanzas en cinco sencillos pasos?

1. Realizar borrado de RAM a todas las balanzas, asegurándonos de que todos los equipos estén sin datos en memoria, lo cual nos permitirá realizar una instalación mas segura sin mezcla de datos generados en fabrica y los nuevos que programemos.

2. Número de Balanza.- (Dentro de la opción de Menú Configuración-comunicación) Numero de identificación interno del equipo, la numeración se ha de realizar en modo ascendente de 1 al XX , siendo el número mas bajo la balanza servidora de tiquet´s y la inmediata superior (número siguiente) la balanza de Backup.

3. Número de Mostrador.-(Dentro de la opción de Menú Configuración-Comunicación-Mostrador)

4. Configuración de red.- (Dentro de la opción Menú Configuración- Comunicación-Control Red -Configuración Red) Al pulsar la tecla <> las balanzas entraran en modo de Configuración de Red (realizar desde balanzas servidora), solo mostraran este mensaje las balanzas que podrán entrar en el sistema, todos los equipos se apagaran y encenderán, pidiéndonos en la balanza que se ha ejecutado la configuración, la confirmación de la nueva configuración (pulsando tecla <>) o abortar esta configuración (pulsando tecla K). Si se ha confirmado la continuación de la configuración, todas las balanzas se volverán a apagar y encender , quedando el sistema listo para trabajar.

5. Listado Configuración de Red.- (Dentro de la opción Menú Configuración-Comunicación-Control Red de Balanzas-Listado Configuración de Red) Al pulsar la tecla <> la balanza realizara un comprobación de la configuración del sistema, indicándonos , ordenado por mostradores, el número de balanza asignada a cada distinto mostrador de trabajo, indicación de balanza servidora, backup etc..y forma de numeración de tiquet´s.

4 CONEXIONES.

4.1 MODELO NEURON.

4.1.1 CONEXIÓN 232, RS-422 y RED DE BALANZAS.

CONECTOR RS-422 y RED

LONWORKS Pin Siglas Descripción

1 3 2 4 6 7

L2-(RxD) L2+(RxD)

L1-(TxD) L1+(TxD)

COM A COM B

Recepción de datos -. (RS-422) Recepción de datos +.(RS-422) Transmisión de datos -.(RS-422) Transmisión de datos +.(RS-422) Red Lonworks

Red Lonworks

CONECTOR RS-232 Pin Siglas Descripción

1 2 3 5

T RxD TxD GND

Tierra

Recepción de datos Transmisión de datos Masa

4.2 MODELO ETHERNET.

CONECTOR RS-232 Pin Siglas Descripción 1

2 3 5

T RxD TxD GND

Tierra

Recepción de datos Transmisión de datos Masa

Cable de comunicaciones RS-232.

EQUIPO

Configuración cable Ethernet desde balanza a Hub/Switch/Router.

Ejemplo de Conexión Ethernet

Longitud máxima del cable: 100 metros entre balanza y hub.

Tipo de cable: UTP CAT-5 Conector = RJ-45

Conexión vía módem.

Nombre Pin Color Pin Nombre

TX+ 1 Blanco/Naranja 1 TX +

TX - 2 Naranja 2

RX + 3 Blanco Verde 3 RX +

4 Azul 4

5 Blanco Azul 5

RX - 6 Verde 6 RX -

7 Blanco Marron 7

8 Marron 8

Otros periféricos Max:100m

Max:100m Max:100m

EQUIPO

4.3 CABLES DE CONEXIÓN.

4.3.1 CABLE CONEXIÓN RS-232.

4.3.2 CABLE CONEXIÓN ENTRE BALANZAS RED LONWORKS.

Garantía

En cumplimiento de la normativa legal vigente, GRUPO EPELSA, S.L.. ofrece al usuario, siguiendo los términos descritos en esta tarjeta, total garantía ante cualquier defecto de fabricación en su producto o en los elementos GRUPO EPELSA ,S.L.

incluidos en el mismo.

1. Términos y aplicación de la garantía La garantía GRUPO EPELSA, S.L. cubre :

• Reparación del equipo abajo identificado por un Servicio Oficial GRUPO EPELSA, S.L

• Componentes, recambios y mano de obra empleados sobre el producto citado y sobre todas las partes y componentes, siempre que sean materiales originales GRUPO EPELSA, S.L La garantía GRUPO EPELSA, S.L. no cubre :

• Errores causados por componentes no originales.

• Defectos causados por instalación incorrecta.

• Daños causados por negligencia, desgaste, uso incorrecto o errores provocados debido a reparaciones realizadas por personal no autorizado.

• Garantía si los datos de esta tarjeta han sido manipulados o alterados.

• Garantía en caso de precintos rotos o alterados^.

• Las tasas y costes de verificaciones oficiales derivadas de la aplicación de normativas legales.

2. Periodo de Garantía

El periodo de garantía es de 1 año. Para la ejecución de la garantía es imprescindible la factura de compra y esta tarjeta de garantía.

---

Identificación del equipo

Modelo : __________ Nº de serie : _________

---

Titular de la garantía

Empresa : ________________Domicilio : _________________NIF : ___________

Albasanz 6 y 8 28037 Madrid

Tel. : 91.754.30.14. Fax : 91.754.48.26 e-mail : [email protected] Ctra. Sta. Cruz de Calafell, 35 08830 Sant Boi (Barcelona)

Tel. : 93.654.62.12. Fax : 93.654.54.53, e-mail : [email protected]

Notas:

Notas:

ALBASANZ, 6 y 8 28037 MADRID

TEL. (91) 754-30-14, FAX: (91) 754-48-26 e-mail: [email protected] CTRA. SANTA CRUZ DE CALAFELL , 35

08830-SANT BOI DE LLOBREGAT (BARCELONA-ESPAÑA) TEL. (93) 654-62-12, FAX: (93) 654-54-53

e-mail: [email protected] http//www.grupoepelsa.com

MANUAL DE USUARIO

/

NEURON / ETHERNET

ML-100

- TABLA DE CONTENIDO -

1 INTRODUCCIÓN... 6 1.1 CONSEJOS DE UTILIZACIÓN. ... 6 1.2 GENERALIDADES... 7 2 PERIFERICOS. ... 7 3 DESCRIPCIÓN DE INDICADORES... 8 3.1 INDICADORES MODELO 11V14... 8 3.2 INDICADORES MODELOS V14 / ES / ML-100. ... 8 3.2.1 INDICADOR TIPO LCD. ... 8 3.2.2 INDICADOR TIPO GRÁFICO ... 9 3.3 DESCRIPCIÓN INDICADOR PRINCIPAL (PPI). ... 9 4 DESCRIPCIÓN DE TECLADOS. ... 10 4.1 BOTONERA DE 66 TECLAS V14 LCD. ... 10 4.1.1 TECLADO OPERATIVO. ... 10 4.1.2 PLANTILLAS PROGRAMACIÓN... 10 4.2 BOTONERA DE 66 TECLAS V14 GRÁFICO. ... 11 4.3 BOTONERA DE 98 TECLAS V14 LCD. ... 11 4.3.1 TECLADO OPERATIVO. ... 11 4.3.2 UTILIZACIÓN DEL TECLADO COMO PLANTILLA DE PROGRAMACIÓN... 12 4.4 BOTONERA DE 98 TECLAS V14 GRÁFICO. ... 12 4.4.1 TECLADO OPERATIVO. ... 12 4.4.2 UTILIZACIÓN DEL TECLADO COMO PLANTILLA DE PROGRAMACIÓN... 13 4.5 BOTONERA AUTOSERVICIO 80 TECLAS. ... 13 4.4.3 TECLADO OPERATIVO. ... 13 4.4.4 UTILIZACIÓN DEL TECLADO COMO PLANTILLA DE PROGRAMACIÓN... 14 4.5 BOTONERA AUTOSERVICIO 96 PLU O 56 PLU. ... 15 4.5.1 UTILIZACIÓN DEL TECLADO COMO PLANTILLA DE PROGRAMACIÓN... 15 4.6 BOTONERA ML100. ... 16 4.7 FUNCIONES DEL TECLADO. ... 16 5 UTILIZACIÓN... 19 5.1 PUESTA EN MARCHA DEL EQUIPO. ... 19 5.2 INTRODUCCIÓN DEL PRECIO. ... 19 5.2.1 SELECCIÓN PLU/PRC ... 20 5.2.2 INTRODUCCIÓN DIRECTA DE PRECIOS... 20 5.2.3 SELECCIÓN DE ARTÍCULOS PROGRAMADOS... 20 5.2.4 ACCESO A LOS ARTÍCULOS DIRECTOS. ... 20 5.2.5 CAMBIO DE TABLA DE TECLAS. ... 20 5.2.6 CAMBIO TEMPORAL DEL PRECIO DE UN ARTÍCULO. ... 20 5.2.7 ARTÍCULOS SIN PRECIO DE VENTA. ... 21 5.3 DESCRIPCIÓN MODOS DE OPERACIÓN... 21 5.3.1 MODOS DE OPERACIÓN... 21 5.3.2 IMPRESIÓN... 21 5.4 OPERATIVA MODOS VENTA, MIXTO Y SUPER. ... 22 5.4.1 OPERACIÓN DE SUMA. ... 22

5.4.1.1 Suma de productos pesados...23 5.4.1.2 Suma de productos no pesados...23 5.4.1.3 Multiplicación de productos no pesados...23 5.4.1.4 Función precio fijo. ...23 5.4.1.5 Devolución de un artículo. Función Resta. ...24 5.4.1.6 Función descuento sobre línea de venta...24

5.4.2 FUNCIÓN SUBTOTAL. ... 24 5.4.3 FUNCIÓN TOTAL. ... 25

5.4.3.1 Total Normal. ...25 5.4.3.2 Total Encargo...26

5.4.3.3 Impresión de Talón. ...26 5.4.3.4 Función descuento sobre el total de un tiquet...26

5.4.4 RECARGA DEL ÚLTIMO TIQUET. ... 27 5.5 OPERATIVA MODO ENVASADO (ETIQUETAJE)... 27 5.5.1 ENVASADO DE PRODUCTOS PESADOS ... 27 5.5.2 ENVASADO DE PRODUCTOS NO PESADOS... 28 5.5.3 TOTALIZACIÓN ENVASADO ... 28

5.5.3.1 Total envasado manual. ...29 5.5.3.2 Total envasado preselección...29

5.6 OPERATIVA MODO AUTOSERVICIO. ... 30 5.7 FUNCIONES DE LA BALANZA. ... 30 5.7.1 SINCRONIZACIÓN ARRANQUE. ... 30 5.7.2 FUNCIÓN CAMBIO... 30 5.7.3 REVISIÓN DE TIQUET. ... 31

5.7.3.1 Cancelación de operaciones...31

5.7.4 CANCELACIÓN DE LA ÚLTIMA OPERACIÓN... 31 5.7.5 APAGADO Y ENCENDIDO DE LA BALANZA. ... 32 5.7.6 FUNCIÓN DESEMBOLSO. ... 32 5.7.7 FORMAS DE PAGO... 32 5.7.8 FUNCIÓN REEMBOLSO. ... 33 5.7.9 ALTA/BAJA VENDEDOR. ... 33

5.7.9.1 Alta de Vendedor...33 5.7.9.2 Baja de Vendedor. ...34

5.7.10 AUTOCERO. ... 34 5.7.11 FUNCIÓN TARA. ... 34

5.7.11.1 Tara Semiautomática. ...34 5.7.11.2 Tara Fija. ...34 5.7.11.3 Tara Manual. ...34 5.7.11.4 Tara Acumulativa. ...35

5.7.12 FUNCIÓN VACUNO (trazabilidad)... 35

5.7.12.1 Operativa...35 5.7.12.2 Funcionalidad...36 5.7.12.3 Selección de ficha por defecto. ...37

5.7.13 SELECCIÓN DE CLIENTES. ... 37 5.7.14 RECARGA DE PAPEL. ... 37 5.7.15 RECARGA DE ETIQUETAS... 37 5.7.16 RECARGA DE PAPEL CONTINUO SOBRE ETIQUETADORA. ... 38 5.7.17 APERTURA DE CAJÓN... 38 5.7.18 REPETICIÓN DE ETIQUETAS. ... 38 5.7.19 VISUALIZACIÓN DE LA MONEDA ALTERNATIVA. ... 38 6 FUNCIONES DE MENÚ. ... 39 6.1 ACCESO A LOS MENÚS... 39 6.2 ARBOL DE MENUS. ... 40 6.3 UTILIZACIÓN DE LOS MENÚS. ... 41 6.3.1 FUNCIONES DE LAS TECLAS DE MENÚ. ... 41 6.3.2 PROGRAMACIÓN DE BASES DE DATOS. ... 42 6.3.3 BORRADO DE BASES DE DATOS. ... 43 6.3.4 LISTADOS DE BASES DE DATOS... 43 6.4 ACCESO A LOS MENÚS... 43 6.5 FUNCIONES DIRECTAS DE MENÚ. ... 43 6.6 TIQUETS. ... 46 6.6.1 FORMA DE VENTA. ... 46 6.6.2 REDIRECCIÓN TIQUET. ... 47 6.6.3 FORMATO TIQUET. ... 47 6.6.4 RECARGA DE PAPEL. ... 47 6.6.5 CARGA PAPEL CONTINUO EN ETIQUETADORA. ... 48

6.6.6 RECARGA DE TIQUETS. ... 48 6.6.7 REIMPRESIÓN DE TIQUETS... 49 6.6.8 CERRAR TIQUETS ABIERTOS. ... 49 6.6.9 TIPO IMPRESIÓN MODO SUPER. ... 50 6.7 ETIQUETAS. ... 50 6.7.1 FORMA DE VENTA. ... 50 6.7.2 REDIRECCIONAR ETIQUETA. ... 51 6.7.3 SELECCIÓN DE ETIQUETAS. ... 51 6.7.4 DESPLAZAMIENTO VERTICAL DE LA ETIQUETA. ... 52 6.7.5 RECARGA DE ETIQUETAS. ... 52 6.7.6 PROGRAMACIÓN FECHA DE ENVASADO. ... 52 6.7.7 NÚMERO DE LOTE. ... 52 6.7.8 NÚMERO DE ORDEN. ... 52 6.7.9 DATOS EAN128... 52

6.7.9.1 IA00 CS:...52 6.7.9.2 IA01 Num: ...53 6.7.9.3 IA414 LF:...53

6.7.10 CONFIGURACIÓN DE PRESELECCIONES... 53 6.8 MENÚ GRAN TOTAL. ... 54 6.8.1 LISTADO DE TOTALES. ... 54

6.8.1.1 Resumen de totales diarios...55 6.8.1.2 Resumen de totales acumulados...55 6.8.1.3 Listado de totales de vacuno...56 6.8.1.4 Listado de totales de familia especial (Diarios familia). ...56 6.8.1.5 Listado de tiquets...56

6.8.2 BORRADO DE TOTALES... 57

6.8.2.1 Borrado de totales por separado...57 6.8.2.2 Borrado general de totales...58 6.8.2.3 Borrado de tiquets...58

6.9 MENÚ PROGRAMACIÓN... 59 6.9.1 CAMBIOS DE PRECIO... 59

6.9.1.1 Programación cambios de precios. ...59 6.9.1.2 Listado cambios de precios...59

6.9.2 PLU’s DIRECTOS. ... 59

6.9.2.1 Programación PLU’s directos...59 6.9.2.2 Listado PLU’s directos. ...60

6.9.3 MENÚ ARTÍCULOS. ... 60

6.9.3.1 Programación de artículos...60 6.9.3.2 Listado de artículos. ...62 6.9.3.3 ELIMINACIÓN DE ARTÍCULOS...63 6.9.3.4 PROGRAMACIÓN DE DESCRIPTIVOS DE ARTÍCULO. ...63

6.9.4 PUBLICIDAD. ... 64

6.9.4.1 CONFIGURACIÓN DE LA PUBLICIDAD. ...64 6.9.4.2 PROGRAMACIÓN PUBLICIDAD OFERTAS. ...64 6.9.4.3 PROGRAMACIÓN PUBLICIDAD CONTINUA. ...64

6.9.5 MENU TEXTOS. ... 65

6.9.5.1 PROGRAMACIÓN DE CABECERAS. ...65 6.9.5.2 PROGRAMACIÓN DE LEYENDAS. ...66 6.9.5.3 PROGRAMACIÓN TEXTOS LIBRES. ...66

6.9.6 CÓDIGO DE BARRAS. ... 66

6.9.6.1 PROGRAMACIÓN CÓDIGOS DE BARRAS...66 6.9.6.2 CONFIGURACIÓN EAN 128...68

6.9.7 MENÚ VENDEDORES. ... 68

6.9.7.1 PROGRAMACIÓN DE VENDEDORES. ...69 6.9.7.2 LISTADO DE VENDEDORES...69 6.9.7.3 BORRADO DE VENDEDORES. ...69

6.9.8 PROGRAMACIÓN IVAS... 70

6.9.8.1 Programación de los Ivas. ...70 6.9.8.2 Listado de Ivas. ...70
