PROYECTO DE EJECUCIÓN DE ADECUACIÓN Y MEJORA DE LA CALLE POZO EN Cervera de Buitrago (Madrid)

(1)

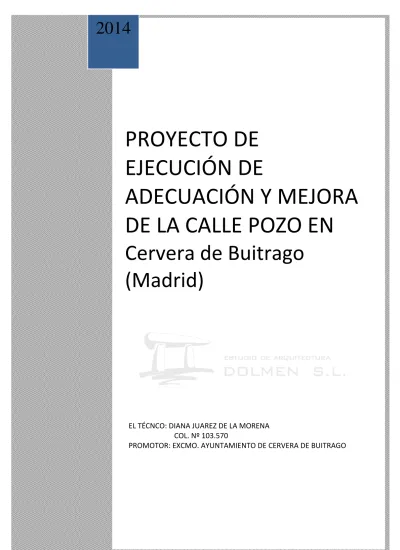

PROYECTO DE EJECUCIÓN DE

ADECUACIÓN Y MEJORA DE LA CALLE POZO EN

Cervera de Buitrago (Madrid)

EL TÉCNCO: DIANA JUAREZ DE LA MORENA COL. Nº 103.570

PROMOTOR: EXCMO. AYUNTAMIENTO DE CERVERA DE BUITRAGO

2014

(2)

Memoria Descriptiva

Adecuación y Mejora de la Calle Pozo en Cervera de Buitrago (Madrid)

(3)

1

ÍNDICE

1. OBJETO

2. ACTUACIÓN

3. CONCLUSIÓN

(4)

1. OBJETO Y FIN DEL PROYECTO

1.1 DATOS DE PARTIDA

ENCARGO:

El Ayuntamiento de Cervera de Buitrago propone para la ayuda ofrecida por la Dirección General para la Cooperación con las Administraciones Locales, la Adecuación y Mejora de la Calle Pozo.

1.2 PROGRAMA DE NECESIDADES

1.‐ Extensión de la red de saneamiento en calle pozo:

Dado que existe una vivienda construida hace más de diez años dentro del casco urbano y que no tiene la dotación de saneamiento, se estima la necesidad de suministrar a dicha vivienda de los servicios mínimos obligatorios municipales.

2.‐ Separación de la red de pluviales de calle pozo:

A partir del número 10 de la calle Pozo la instalación de pluviales se encuentra conectada a la red de saneamiento, siendo lo lógico separar ambas redes para evitar una depuración de agua inadecuada, evitable y que además, debido a la capacidad de las regletas e imbornales se producen desbordamientos, que se llegan a helar en invierno, con el consecuente peligro de resbaladicidad.

3.‐ Nuevo trazado de red de abastecimiento

En el tramo de vía pecuaria, se dota a ese tramo de red de abastecimiento de aguas, conectándolo al pozo existente.

4.‐ Pavimentación de tramo de vía Pecuaria

Se realizará una franja central de recogida de aguas pluviales, unas franjas laterales de zahorra natural de ancho variable y la sección de calle se realizará con hormigón coloreado con cantos rodados y acabado cepillado en tierno para dejar asomar la grava.

Todo en color terroso.

Esto supone una supresión de las barreras arquitectónicas ya que en la actualidad las personas de movilidad reducida presentan inconvenientes para circular por este tramo de vías sobre todo en días lluviosos, en el que las ruedas de la silla se atollan en el barro y rodaduras del camino, no presentado otra alternativa para acceder a la/s viviendas de esa zona. Además existe un desnivel entre el camino y acceso a la vivienda por lo que con la pavimentación se pondría al mismo nivel

5.‐ Nuevo trazado de red de electricidad y telefonía

En el tramo de vía pecuaria se soterrarán las canalizaciones de electricidad con tubos de PVC de 160 mm y arquetas de registro de 60x60 cm, y la canalización de telefonía con tubos de 110 y arquetas M.

Se instalará dos farolas tipo villa con iluminación LED, lo que supone un ahorro de la eficiencia energética, siguiendo con la filosofía del Ayuntamiento de mejorar la eficiencia energética en Cervera.

Todo esto supone una mejora sustancial de servicios y dotacional del municipio, además de un ahorro para el Ayuntamiento, sobre todo la separación de la red pluvial y de saneamiento., que en un futuro se podrá utilizar para riego.

(5)

3

Esta mejora incrementa el interés turístico de la zona y económico, ya que existen más zonas aptas para los visitantes y viandantes

3. CONCLUSIÓN

Con los datos anteriormente citados, planos, mediciones, presupuesto y demás documentos que se acompañan, considera el arquitecto que subscribe que queda suficientemente definida la obra objeto de este proyecto de Adecuación y Mejora de la C/

Pozo sita en Cervera de Buitrago (Madrid).

En Madrid, Septiembre de 2014

EL TÉCNICO:

DIANA JUAREZ DE LA MORENA COL. Nº. 103.570

EL PROMOTOR:

EXCMO. AYTO. DE CERVERA DE BUITRAGO

(6)

Memoria Administrativa

Adecuación y Mejora de la Calle Pozo en Cervera de Buitrago (Madrid)

(7)

1

ÍNDICE

1. PRESUPUESTO RESUMEN

2. PROGRAMA DE TRABAJO Y PLAZOS DE EJECUCIÓN

3. RECEPCIÓN, CERTIFICACIONES Y PLAZOS DE GARANTÍA

4. REVISIÓN DE PRECIOS Y MODIFICACIONES

5. ESPECIFICACIONES DE OBRA COMPLETA

6. CLASIFICACIÓN DEL TIPO DE OBRA

7. CLASIFICACIÓN DEL CONTRATISTA

8. PROPUESTA DE SISTEMA DE ADJUDICACIÓN DE LA OBRA

9. CONTENIDO DEL PROYECTO

10. ESTUDIO GEOTÉCNICO

11. NORMAS DE OBLIGADO CUMPLIMIENTO

12. SEÑALIZACIÓN DE LAS OBRAS

13. CONFORMIDAD

(8)

1. PRESUPUESTO RESUMEN.

El importe del presupuesto base de licitación de este proyecto asciende a la cantidad de OCHENTA MIL EUROS (80.000,00 €), en el cual se encuentra incluido el 19%

de Gastos, siendo un 13% de Gastos Generales y un 6% de Beneficio Industrial, y aplicando a esta cantidad el 21% de I.V.A.

A TOTAL EJECUCIÓN MATERIAL 55.559,41 €

PRESUPUESTO CONTRATA

B 13% GASTOS GENERALES (S/PEM) 7.222,73 € C 6%

BENEFICIO INDUSTRIAL

(S/PEM) 3.333,56 €

A+B+C PRESUPUESTO BASE LICITACIÓN 66.115,70 €

21% I.V.A. 13.884,30 €

TOTAL PRESUPUESTO CONTRATA 80.000,00 €

2. PROGRAMA DE TRABAJO Y PLAZO DE EJECUCIÓN.

A fin de cumplimentar el artículo 123.1.e) del Real Decreto Legislativo 3/2011, de 14 de noviembre, por el que se aprueba el texto refundido de la Ley de Contratos del Sector Público, se fija un plazo global para la ejecución para las obras a que se refiere el presente proyecto de: dos meses (2), contados a partir de la firma del preceptivo Acta de Comprobación de Replanteo, que será realizada en aplicación del artículo 229 del R.D.L.

3/2011.

De acuerdo con lo especificado en el artículo 144 del Real Decreto 1098/2001, de 12 de octubre, por el que se aprueba el Reglamento General de la Ley de Contratos de las Administraciones Públicas, el Contratista estará obligado a presentar el Programa de Trabajo en el plazo máximo de treinta días, contados desde la formalización del contrato.

En cumplimiento de los artículos 123.1.e) del R.D.L. 3/2011 y 132 del R.D.

1098/2001, se adjunta en apartado Plan de Obra, el programa de ejecución de las obras de acuerdo a la descripción y los capítulos del estado de mediciones.

3. RECEPCIÓN, CERTIFICACIONES Y PLAZOS DE GARANTÍA.

Conforme a lo estipulado en los artículos 232 y 235 del R.D.L. 3/2011 y 164 del R.D. 1098/2001, y el Pliego de Cláusulas administrativas particulares, dentro del plazo de tres meses (3) contados a partir del Acta de Recepción de las Obras (que se redactará de acuerdo a los artículos 222.2 del R.D.L. 3/2011 y 166 del R.D. 1098/2001), el órgano de

(9)

3

El Plazo de Garantía se fija en doce meses (12) contados a partir de la fecha de Recepción de las Obras, que resultase positiva, de acuerdo con lo establecido en los artículos 235 del R.D.L. 3/2011 y 167 del R.D. 1098/2001.

Durante el Plazo de Garantía, la Contrata adjudicataria estará obligada a mantener las obras en perfecto estado de conservación y funcionamiento, así como a subsanar cuantos vicios o defectos de construcción fueran advertidos o se pudieran producir, resultaran ocultos o no, estando obligada al mantenimiento y conservación de las obras, en las condiciones que para estos efectos determina la Ley.

Por este concepto no se abonará cantidad alguna a la Contrata, pues se entiende que los gastos que de ello se puedan derivar son imputables a la misma, por estar originados en defectos en la ejecución de la obra y, en todo caso, se considera que se encuentran incluidos implícitamente en los precios de cada unidad de obra contenidos en los Cuadros de Precios del Proyecto.

Dentro del plazo de los 15 días anteriores al cumplimiento del Plazo de Garantía, el director facultativo de la obra, de oficio o a instancia del contratista, redactará un informe sobre el estado de las obras, con las consecuencias preceptuadas en el artículo 218.3 de la citada Ley.

De acuerdo al artículo 236 del R.D.L. 3/2011, si la obra se arruina con posterioridad a la expiración del plazo de garantía por vicios ocultos de la construcción, debido al incumplimiento del contrato por parte del contratista, responderá éste de los daños y perjuicios que se manifiesten durante un plazo de quince años a contar desde la recepción. Transcurrido este plazo sin que se haya manifestado ningún daño o perjuicio, quedará totalmente extinguida la responsabilidad del contratista.

De acuerdo al artículo 244 del R.D.L. 3/2011, a la terminación de las obras, y a efectos del seguimiento del correcto cumplimiento del contrato por el concesionario, se procederá al levantamiento de un acta de comprobación por parte de la Administración concedente.

4. REVISIÓN DE PRECIOS Y MODIFICACIONES

No se considera necesario contemplar las fórmulas de revisión de precios por ser una obra con un plazo de ejecución reducido, de acuerdo a lo especificado en los artículos 90 del R.D.L. 3/2011 y 104 del R.D. 1098/2001.

En lo relativo a modificaciones del contrato de obra y/o del proyecto, se estará a lo dispuesto en los artículos 234 y 243 del R.D.L. 3/2011 y 158 del R.D. 1098/2001.

En lo relativo a cesiones y subcontratación de obra, se estará a lo dispuesto en los artículos 226‐228 del R.D.L. 3/2011.

(10)

5. ESPECIFICACIONES DE OBRA COMPLETA.

En cumplimiento de los artículos 125 y 127.2 del R.D. 1098/2001 se considera que el presente proyecto se ha redactado con sujeción a las instrucciones recibidas y a la legislación vigente, constituyendo su contenido una obra completa, en el sentido definido en los artículos mencionados, susceptible por tanto a su terminación de ser entregada al uso general o al servicio correspondiente, por lo que se somete a la consideración de la Administración actuante.

6. CLASIFICACIÓN DEL TIPO DE OBRA

De acuerdo al artículo 122 del R.D.L. 3/2011, las obras a realizar cabe clasificarlas como Obras de primer establecimiento, reforma o gran reparación.

7. CLASIFICACIÓN DEL CONTRATISTA.

De acuerdo con lo especificado los artículos 65 del R.D.L. 3/2011 y 133 del R.D.

1098/2001, se considera que al tratarse de una obra de importe inferior a 350.000,00 euros no resulta necesario requerir Clasificación del Contratista.

8. PROPUESTA DE SISTEMA DE ADJUDICACIÓN DE LA OBRA

De acuerdo con lo preceptuado en los artículos 138, 157‐161 del R.D.L. 3/2011 (Libro III, Tit. I, Cap. I, Sección 2) y 85‐93 del R.D. 1098/2001 (Libro I, Tit. III, Cap. IV, Sección 4), dadas las características de las obras, la cuantía del presupuesto y el plazo de ejecución, se propone como forma de adjudicación: Concurso por Procedimiento Abierto.

9. CONTENIDO DEL PROYECTO

En presente Proyecto Básico y de Ejecución presenta el contenido establecido en los artículos 123 del R.D.L. 3/2011 y 126 del R.D. 1098/2001, constando de los siguientes documentos: Memoria, Planos, Pliego de Condiciones y Mediciones y Presupuesto.

10. ESTUDIO GEOTÉCNICO

De acuerdo a los artículos 123.3 del R.D.L. 3/2011 y 132 del R.D. 1098/2001, no es necesario Estudio Geotécnico para ejecutar las obras descritas. Por lo tanto se cumple también lo estipulado en el artículo 4.1 de la Ley 2/199, de 17 de marzo, de Medidas para la Calidad de la Edificación de la Comunidad de Madrid.

(11)

5

11. NORMAS DE OBLIGADO CUMPLIMIENTO

En la redacción del Proyecto y en la Ejecución de las obras a que este se refiere, se consideran como normas de obligado cumplimiento las que puedan ser de aplicación a las distintas unidades de obra de la Directiva 93/37 de la Unión Europea, así como las dictadas por la Presidencia de Gobierno Ministerio de la Vivienda, hoy de Fomento, así como toda la Normativa vigente sobre Combustibles e Higiene y Seguridad en el Trabajo, de cuyo conocimiento y estricto cumplimiento está obligado el Contratista ejecutor de las obras.

De acuerdo con el artículo 1º a)., del Decreto 462/1971, de 11 de marzo, en la ejecución de las obras deberán observarse las normas vigentes aplicables sobre construcción. A tal fin se incluye en el Proyecto Básico y de Ejecución una relación de la normativa técnica aplicable (ver apartado M.C.2.10.‐ Normativa de obligado cumplimiento).

12. SEÑALIZACIÓN DE LAS OBRAS

La presente obra deberá constar de la identificación que el director de la obra señale y a cuenta del Contratista, del modelo que en su momento se indicará.

13. CONFORMIDAD

EL TÉCNICO:

EL PROMOTOR:

(12)

Memoria Constructiva

Adecuación y Mejora de la Calle Pozo en Cervera de Buitrago (Madrid)

(13)

Arquitecto: Carlos Alberto Navarro Muñoz, Col. 9.781 1

ÍNDICE

1. MEMORIA DE CALIDADES

3

2. SEGURIDAD

7

3. NORMATIVA DE OBLIGADO CUMPLIMIENTO

8

4. CONCLUSIÓN

13

(14)

1. MEMORIA DE CALIDADES

Los trabajos a realizar en la calle se pueden dividir en tres capítulos:

‐ Para alargar la red de saneamiento, se levantará el pavimento de hormigón en masa existente, con unas dimensiones aproximadas de 60x60x15 cm y el encintado de granito. Tras quitar esta capa de hormigón se excavara en el terreno una zanja para alojar e colector de saneamiento de aproximadamente 60 cm de altura. Se colocará el colector de saneamiento enterrado de PVC de pared compacta de color teja y rigidez 4 kN/m2; con un diámetro 400 mm. y de unión por junta elástica, sobre una cama de arena de río de 10 cm.

debidamente compactada y nivelada, relleno lateralmente y superiormente hasta 10 cm. por encima de la generatriz con la misma arena; compactando ésta hasta los riñones.

A lo largo del trazado se instalarán unos pozos de registro realizados de 110 cm. de diámetro interior y de 1,5 m. de profundidad libre, aproximadamente, construido con fábrica de ladrillo perforado tosco de 1 pie de espesor, recibido con mortero de cemento M‐5, colocado sobre solera de hormigón HA‐

25/P/40/ de 20 cm. de espesor, ligeramente armada con mallazo; enfoscado y bruñido por el interior, con mortero de cemento y arena de río, M‐15.

Posteriormente se rellenará la zanja con tierras procedentes de la excavación y se repondrá el hormigón en masa y el encintado de granito recuperado.

‐ Para la separación de la red de aguas pluviales se aprovechará el encintado de granito, para llevar por ahí el colector, ya que resulta más fácil.

Para ello se levantará en encintado de granito y se picará la cama de asiento de hormigón. Posteriormente se excavará una zanja de aproximadamente 60x60 cm, para alojar el colector.

El colector de pluviales será de tubería de PVC de 315 mm. de diámetro nominal, unión por junta elástica, para una presión de trabajo de 6 kg/cm2, colocada en zanja sobre cama de arena de río, relleno lateral y superior hasta 10 cm. por encima de la generatriz con la misma arena.

En el trazado se dispondrán rejillas de recogida de aguas pluviales de 30 cm. de ancho y 40 cm. de profundidad libre interior, realizado sobre solera de hormigón en masa H‐100 kg/cm2 Tmáx.20 de 15 cm. de espesor, con paredes de fábrica de ladrillo perforado ordinario de 1/2 pie de espesor, sentado con mortero de cemento, enfoscada y bruñida interiormente, incluso rejilla de fundición en piezas, sobre marco de angular de acero, recibido, enrasada al pavimento.

‐ En el tramo de vía pecuaria se realizará una franja central de recogida de aguas pluviales, unas franjas laterales de zahorra natural de ancho variable y la sección de calle se realizará con hormigón coloreado con cantos rodados y acabado cepillado en tierno para dejar asomar la grava. Todo en color terroso.

‐ En el tramo de vía pecuaria se soterrarán las canalizaciones de electricidad con tubos de PVC de 160 mm y arquetas de registro de 60x60 cm, y la

(15)

canalización de telefonía con tubos de 110 y arquetas M, y se instalará una farola tipo Villa con iluminación LED

CONCLUSIÓN: Todos los materiales que intervienen en el presente proyecto, cumplirán en todo momento con las Normas Técnicas de Calidad y Diseño. Los materiales no especificados están claramente definidos en el Estado de Mediciones y Presupuestos.

(16)

1.1. ESTUDIO GEOTÉCNICO

Dadas las características del proyecto, no es necesario que dicho proyecto vaya acompañado del Estudio Geotécnico, ya que resulta incompatible con la naturaleza de la obra, y según el Art. 107 de la L.C.S.P. (Ley de Contratos del Sector Público) se puede prescindir de dicho documento.

(17)

2. SEGURIDAD

El constructor de las obras habrá de atenerse en todo momento a lo especificado en el Real Decreto 1627/1997 de 24 de octubre, de Seguridad y Salud en las Obras, por el que se establecen las disposiciones mínimas de seguridad y salud en las obras de construcción.

(18)

3. NORMATIVA DE OBLIGADO CUMPLIMIENTO

"De acuerdo con lo dispuesto en el artículo 1º A). Uno, del Decreto 462/1971, de 11 de marzo, en la redacción del presente proyecto se han observado las normas vigentes aplicables sobre construcción".

ÍNDICE

0) Normas de carácter general

0.1Normas de carácter general

1) Protección

1.1 Seguridad e Higiene en el Trabajo

2) Barreras arquitectónicas

2.1 Barreras Arquitectónicas

3) Varios

3.1 Instrucciones y Pliegos de Recepción 3.2 Medio Ambiente

3.3 Otros

ANEXO 1: COMUNIDAD DE MADRID

(19)

0) NORMAS DE CARÁCTER GENERAL

0.1) NORMAS DE CARÁCTER GENERAL

Ordenación de la edificación

LEY 38/1999, de 5‐NOV, de la Jefatura del Estado B.O.E.: 6‐NOV‐99

MODIFICADA POR:

Modificación de la Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación

Artículo 105 de la LEY 53/2002, de 30‐DIC, de Medidas Fiscales, Administrativas y del Orden Social, de Jefatura del Estado

B.O.E.: 31‐DIC‐02

1) PROTECCIÓN

1.1) SEGURIDAD Y SALUD EN LAS OBRAS DE CONSTRUCCIÓN

Disposiciones mínimas de seguridad y de salud en las obras de construcción REAL DECRETO 1627/1997, de 24‐OCT, del Ministerio de la Presidencia B.O.E.: 25‐OCT‐97

Prevención de Riesgos Laborales

LEY 31/1995, de 8‐NOV, de la Jefatura del Estado B.O.E.: 10‐NOV‐95

DESARROLLADA POR:

Desarrollo del artículo 24 de la Ley 31/1995 de Prevención de Riesgos Laborales, en materia de coordinación de actividades empresariales

REAL DECRETO 171/2004, de 30‐ENE, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 31‐ENE‐04

Reglamento de los Servicios de Prevención

REAL DECRETO 39/1997, de 17‐ENE, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 31‐ENE‐97

MODIFICADO POR:

Modificación del Reglamento de los servicios de prevención

REAL DECRETO 780/1998, de 30‐ABR, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 1‐MAY‐98

Señalización de seguridad en el trabajo

REAL DECRETO 485/1997, de 14‐ABR, del Ministerio de Trabajo y Asuntos Sociales

(20)

B.O.E.: 23‐ABR‐97

Seguridad y Salud en los lugares de trabajo

REAL DECRETO 486/1997, de 14‐ABR, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 23‐ABR‐97

Manipulación de cargas

REAL DECRETO 487/1997, de 14‐ABR, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 23‐ABR‐97

Utilización de equipos de protección individual

REAL DECRETO 773/1997, de 30‐MAY, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 12‐JUN‐97

Utilización de equipos de trabajo

REAL DECRETO 1215/1997, de 18‐JUL, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 7‐AGO‐97

2) BARRERAS ARQUITECTÓNICAS

2.1) BARRERAS ARQUITECTÓNICAS

Medidas mínimas sobre accesibilidad en los edificios

REAL DECRETO 556/1989, de 19‐MAY, del Ministerio de Obras Públicas y Urbanismo B.O.E.: 23‐MAY‐89

3) VARIOS

3.1) INSTRUCCIONES Y PLIEGOS DE RECEPCIÓN

Pliego general de condiciones para la recepción de ladrillos cerámicos en las obras "RL‐

88"

ORDEN de 27‐JUL‐88, del Ministerio de Relaciones con las Cortes y con la Secretaría del Gobierno

B.O.E.: 3‐AGO‐88

Pliego general de condiciones para recepción yesos y escayolas en las obras de construcción "RY‐85"

ORDEN de 31‐MAY‐85, de la Presidencia del Gobierno B.O.E.: 10‐JUN‐85

Instrucción para la recepción de cementos "RC‐03"

REAL DECRETO 1797/2003, de 26 de diciembre, Ministerio de la Presidencia B.O.E.: 16‐ENE‐04

Corrección errores: 13‐MAR‐04

(21)

3.2) MEDIO AMBIENTE

Reglamento de actividades molestas, insalubres, nocivas y peligrosas DECRETO 2414/1961, de 30‐NOV

B.O.E.: 7‐DIC‐61

Corrección errores: 7‐MAR‐62

DEROGADOS el segundo párrafo del artículo 18 y el Anexo 2 por:

Protección de la salud y seguridad de los trabajadores contra los riesgos relacionados con los agentes químicos durante el trabajo

REAL DECRETO 374/2001, del Ministerio de la Presidencia B.O.E.: 1‐MAY‐01

Instrucciones complementarias para la aplicación del Reglamento de actividades molestas, insalubres, nocivas y peligrosas

ORDEN de 15‐MAR‐63, del Ministerio de la Gobernación B.O.E.: 2‐ABR‐63

3.3) OTROS

Casilleros postales. Reglamento de los servicios de correos

DECRETO 1653/1964, de 14‐MAY, del Ministerio de la Gobernación B.O.E.: 9‐JUN‐64

Corrección errores: 9‐JUL‐64

MODIFICADO POR:

Modificación del Reglamento de los servicios de correos ORDEN de 14‐AGO‐71 del Ministerio de Gobernación B.O.E.: 3‐SEP‐71

ANEXO 1:

COMUNIDAD DE MADRID

Medidas para la calidad de la edificación

LEY 2/1999, de 17‐MAR, de la Presidencia de la Comunidad de Madrid B.O.C.M.: 29‐MAR‐99

Evaluación ambiental

LEY 2/2002, de 19‐JUN, de la Presidencia de la Comunidad de Madrid B.O.E.: 24‐JUL‐2002

B.O.C.M. 1‐JUL‐2002

Promoción de la accesibilidad y supresión de barreras arquitectónicas.

LEY 8/1993, de 22‐JUN, de la Presidencia de la Comunidad de Madrid B.O.E.: 25‐AGO‐93

(22)

Corrección errores: 21‐SEP‐93

MODIFICADA POR:

Modificación de determinadas especificaciones técnicas de la Ley 8/1993, de 22 de junio, de promoción de la accesibilidad y supresión de barreras arquitectónicas

DECRETO 138/1998, de 23‐JUL, de la Consejería de Presidencia de la Comunidad de Madrid

B.O.C.M.: 30‐JUL‐98

Reglamento de desarrollo del régimen sancionador en materia de promoción de la accesibilidad y supresión de barreras arquitectónicas.

DECRETO 71/1999, de 20‐MAY, de la Consejería de Presidencia de la Comunidad de Madrid

B.O.C.M.: 28‐MAY‐99

(23)

11

4. CONCLUSIÓN

Como en las correspondientes mediciones y presupuesto están claramente descritos todos los materiales utilizados en la construcción, considero innecesario repetirlos minuciosamente en la presente memoria.

Aplicando los precios a las unidades de obra descritos en las mediciones, he obtenido un presupuesto de ejecución material que se encuentra reflejado en la correspondiente hoja resumen.

Con los datos anteriormente citados, planos, mediciones, presupuesto y demás documentos que se acompañan, considera el arquitecto que subscribe que queda suficientemente definida la obra objeto de este Proyecto de Adecuación y Mejora de la Cale Pozo sita en Cervera de Buitrago (Madrid).

EL TÉCNICO:

EL PROMOTOR:

(24)

Anexos a la memoria

Adecuación y Mejora de la Calle Pozo en

Cervera de Buitrago (Madrid)

(25)

Anejo de justificación de precios

Nº Código Ud Descripción Total

PLAN DE ACTUACIÓN INTEGRAL DE INFRAESTRUCTURAS MUNICIPALES EN CERVERA DE BUITRAGO (MADRID)

Página 1

1 ACTUACIONES PREVIAS

1.1 U01BD010 m2 Desbroce y limpieza superficial de terreno desarbolado por medios mecánicos hasta una profundidad de 10 cm., con carga y sin transporte a vertedero o lugar de empleo.

O01OA020 0,002 h. Capataz 18,29 0,04

M08NM010 0,002 h. Motoniveladora de 135 CV 60,77 0,12 M05PC020 0,001 h. Pala cargadora cadenas 130 CV/1,8m3 42,68 0,04 M07CB020 0,001 h. Camión basculante 4x4 14 t. 24,26 0,02 M07N060 0,100 m3 Canon de desbroce a vertedero 6,72 0,67

3,000 % Costes indirectos 0,89 0,03

Precio total por m2 . 0,92

1.2 U01EE010 m3 Excavación de tierra en caja , con profundidad <0,50 m., incluso carga y transporte de los productos de la excavación a vertedero o lugar de empleo.

O01OA020 0,010 h. Capataz 18,29 0,18

M05EN020 0,025 h. Excav.hidráulica neumáticos 84 CV 39,08 0,98 M07CB020 0,050 h. Camión basculante 4x4 14 t. 24,26 1,21 M07N080 1,000 m3 Canon de tierra a vertedero 6,72 6,72

1.3 C01003 m3 Levantado por medios mecánicos (retroexcavadora con martillo hidráulico o similar) de firme con base de hormigón hidráulico, incluso retirada y carga de productos, medido sobre perfil, sin transporte.

O01OA070 0,491 h. Peón ordinario 15,93 7,82

M05EN050 0,539 h. Retroexcavad.c/martillo rompedor 49,89 26,89 U01ZC010 1,000 m3 CARGA DE MATERIAL SUELTO S/CLAS. 0,67 0,67

1.4 U01AB010 m2 Levantado de encintado de granito, con solera de hormigón en masa 10/15 cm. de espesor, para su reutilización.

O01OA020 0,009 h. Capataz 18,29 0,16

M05EN030 0,050 h. Excav.hidráulica neumáticos 100 CV 45,09 2,25 M06MR230 0,050 h. Martillo rompedor hidráulico 600 kg. 10,76 0,54 M05RN020 0,050 h. Retrocargadora neumáticos 75 CV 31,86 1,59 M07CB020 0,016 h. Camión basculante 4x4 14 t. 24,26 0,39 M07N070 0,200 m3 Canon de escombros a vertedero 13,44 2,69

1.5 U01EZ010 m3 Excavación en zanja en tierra, incluso carga y transporte de los productos de la excavación a vertedero o lugar de empleo.

O01OA020 0,020 h. Capataz 18,29 0,37

M05EN030 0,020 h. Excav.hidráulica neumáticos 100 CV 45,09 0,90 M07CB020 0,050 h. Camión basculante 4x4 14 t. 24,26 1,21 M07N080 1,000 m3 Canon de tierra a vertedero 6,72 6,72

1.6 C01017 m3 Excavación en pozo, por medios mecánicos y hasta 3 mts. de

profundidad, en cualquier clase de terreno (excepto roca), incluso carga de productos sosbrantes, medida sobre perfil, sin transporte.

M05EN020 0,117 h. Excav.hidráulica neumáticos 84 CV 39,08 4,57

(26)

PLAN DE ACTUACIÓN INTEGRAL DE INFRAESTRUCTURAS MUNICIPALES EN CERVERA DE BUITRAGO Página 2

2 PAVIMENTACIÓN

2.1 U01RZ010 m3 Relleno localizado en zanjas con productos procedentes de la excavación, extendido, humectación y compactación en capas de 20 cm. de espesor, con un grado de compactación del 95% del proctor modificado.

O01OA020 0,015 h. Capataz 18,29 0,27

M08CA110 0,015 h. Cisterna agua s/camión 10.000 l. 31,67 0,48 M05RN010 0,015 h. Retrocargadora neumáticos 50 CV 30,05 0,45 M08RL010 0,150 h. Rodillo vibrante manual tándem 800 kg. 6,14 0,92

2.2 U03CN060 m2 Zahorra natural, husos ZN(50)/(20), de 20 cm. de espesor en arcenes y con índice de plasticidad cero, puesta en obra, extendida y compactada, incluso preparación de la superficie de asiento.

O01OA020 0,002 h. Capataz 18,29 0,04

M08NM020 0,005 h. Motoniveladora de 200 CV 70,77 0,35 M08RN040 0,005 h. Rodillo vibrante autopropuls.mixto 15 t. 52,61 0,26 M08CA110 0,005 h. Cisterna agua s/camión 10.000 l. 31,67 0,16 M07CB020 0,005 h. Camión basculante 4x4 14 t. 24,26 0,12

M07W020 8,800 t. km transporte zahorra 0,13 1,14

P01AF010 0,440 t. Zahorra nat. ZN(50)/ZN(20), IP=0 5,00 2,20

2.3 U04VCH100 m2 Pavimento de canto rodado seleccionado de tamaño 18/20 mm. ausente de polvo e impurezas con hormigón coloreado, amasado con cemento y colocado en capa uniforme de 2 cm. de espesor, sobre base de hormigón fresco (no incluida), i/palmeado, repaso, lavado en fresco y con agua a presión una vez fraguado, terminado

O01OA090 0,400 h. Cuadrilla A 26,60 10,64

A02A080 0,010 m3 MORTERO CEMENTO M-5 64,82 0,65

P01AG045 0,020 m3 Garbancilo selecc.18/20 mm. 11,62 0,23 P01CC040 0,500 kg Cemento CEM II/A-V 32,5 R sacos 0,07 0,04

M10AF010 0,020 h. Sulfatadora mochila 0,93 0,02

2.4 U03WC010 m3 Hormigón compactado en base de firme, de consistencia seca, en espesores de 20/25 cm., con 150 kg. de cemento y 50 kg. de cenizas, puesto en obra, extendido, compactado, rasanteado y curado.

O01OA010 0,016 h. Encargado 18,72 0,30

M08NM020 0,020 h. Motoniveladora de 200 CV 70,77 1,42 M08RN040 0,020 h. Rodillo vibrante autopropuls.mixto 15 t. 52,61 1,05 M08RV010 0,020 h. Compactador asfált.neum.aut. 6/15t. 43,42 0,87

M08CA110 0,020 h. Cisterna agua s/camión 10.000 l. 31,67 0,63 P01HD010 1,000 m3 Hormigón D-200/P/20/I central 63,77 63,77

P01DS010 50,000 kg Cenizas volantes 0,06 3,00

U03RC030 5,000 m2 RIEGO DE CURADO ECR-1 0,29 1,45

M07W110 40,000 m3 km transporte hormigón 0,31 12,40

2.5 U04VBP310 m2 Colocación de encintado de granito, sentadas con mortero de cemento sobre solera de hormigón HM-20/P/20/I, y 10 cm. de espesor, i/retacado, rejuntado con lechada de cemento y limpieza, terminado.

O01OA090 0,100 h. Cuadrilla A 26,60 2,66

O01OB070 0,055 h Oficial cantero 18,76 1,03

O01OB080 0,055 h Ayudante cantero 17,81 0,98

(27)

Página 3 P01HM010 0,100 m3 Hormigón HM-20/P/20/I central 80,03 8,00 P08XVP290 1,050 m2 Losa pizarra irregular 1-2cm 1,82 1,91 A01L020 0,001 m3 LECHADA CEMENTO 1/2 CEM II/B-P 32,5

N

48,94 0,05

(28)

PLAN DE ACTUACIÓN INTEGRAL DE INFRAESTRUCTURAS MUNICIPALES EN CERVERA DE BUITRAGO Página 4

3 INSTALACIONES

3.1 D36UJ101 Ud UD. Corrección a nueva rasante de tapa de pozo de registro, imbornales y arquetas.

U01AA010 2,287 Hr Peón especializado 16,05 36,71

A01JF006 0,050 M3 MORTERO CEMENTO 1/6 M-40 91,23 4,56 U10DA001 10,000 Ud Ladrillo cerámico 24x12x7 0,11 1,10

Precio total por Ud . 43,64

3.2 E03ZLR010 ud Pozo de registro de 80 cm. de diámetro interior y de 100 cm. de

profundidad libre, construido con fábrica de ladrillo macizo tosco de 1 pie de espesor, recibido con mortero de cemento M-5, colocado sobre solera de hormigón HA-25/P/40/I de 20 cm. de espesor, ligeramente armada con mallazo; enfoscado y bruñido por el interior redondeando ángulos, con mortero de cemento M-15, incluso con p.p. de recibido de pates,

formación de canal en el fondo del pozo y formación de brocal asimétrico en la coronación, para recibir el cerco y la tapa de hormigón armado, terminado con p.p. de medios auxiliares, sin incluir la excavación ni el relleno perimetral posterior, s/ CTE-HS-5.

Los pozos que lo precisen dispondrán de areoro i/ en esta partida

O01OA030 5,051 h. Oficial primera 18,28 92,33

O01OA060 4,151 h. Peón especializado 16,05 66,62

P01HA020 0,280 m3 Hormigón HA-25/P/40/I central 83,19 23,29 P03AM070 1,350 m2 Malla 15x30x5 1,564 kg/m2 1,11 1,50 P01LT020 0,252 mud Ladrillo perforado tosco 24x11,5x7 cm. 101,02 25,46 P01MC040 0,310 m3 Mortero cem. gris II/B-M 32,5 M-5/CEM 60,46 18,74 P01MC010 0,050 m3 Mortero cem. gris II/B-M 32,5 M-15/CEM 70,01 3,50 P02EPW020 3,000 ud Pates acero galvanizado 30x25 4,50 13,50 P02EPO010 1,000 ud Tapa circular HA h=60 D=625 11,00 11,00

Precio total por ud . 263,62

3.3 C04027 ud Suministro e instalación de cerco y tapa,de hierro de fundición ductil,para pozos de registro en calzada modelo Ayuntamiento (SA.16-3 y SA.17-1).

O01OA040 1,388 h. Oficial segunda 12,20 16,93

P03862 1,000 Ud. Cerco y tapa de fundición ductil 84,16 84,16 A01MA050 0,050 m3 MORTERO CEMENTO 1/3 M-160 113,81 5,69

3.4 U02PI010 ml ml de Imbornal de hormigón in situ HM-20 en drenaje longitudinal, de 30 cm de ancho, espesor de paredes 15 cm, profundidad 50 cm, con marco y rejilla de fundición, arenero, incluido excavación, relleno de trasdós, terminado.

O01OA020 0,252 h. Capataz 18,29 4,61

O01OB010 1,256 h Oficial 1ª encofrador 19,24 24,17

M08RI020 2,000 h Pisón vibrante 80 kg 1,88 3,76

M11HV120 2,000 h Aguja eléct.c/convertid.gasolina D=79mm 5,02 10,04 M13EF400 0,010 u Encofrado met. imbornal 50x30x50 178,41 1,78 P01HM010 0,210 m3 Hormigón HM-20/P/20/I central 80,03 16,81

M07W110 6,300 m3 km transporte hormigón 0,31 1,95

P02EI200 1,000 u Rejilla fund.abatible 500x300x43 34,01 34,01

Precio total por ml . 120,81

3.5 U06TV175 m. Tubería de PVC de 315 mm. de diámetro nominal, unión por pegamento, para una presión de trabajo de 6 kg/cm2, colocada en zanja sobre cama de arena de río, relleno lateral y superior hasta 10 cm. por encima de la generatriz con la misma arena, i/p.p. de medios auxiliares, sin incluir excavación y posterior relleno de la zanja, colocada s/NTE-IFA-11.

O01OB170 0,121 h. Oficial 1ª fontanero calefactor 18,92 2,29

(29)

Página 5

M05EN020 0,020 h. Excav.hidráulica neumáticos 84 CV 39,08 0,78 P26TVP175 1,000 m. Tub.PVC liso j.peg. PN6 DN=315mm. 19,66 19,66

P01AA020 0,250 m3 Arena de río 0/6 mm. 17,48 4,37

P02CVW020 0,019 l. Limpiador tubos PVC 8,36 0,16

P02CVW030 0,028 kg Adhesivo tubos PVC j.pegada 13,35 0,37

Precio total por m. . 30,64

3.6 U06TV140 m. Tubería de PVC de 110 mm. de diámetro nominal, unión por pegamento, para una presión de trabajo de 6 kg/cm2, colocada en zanja sobre cama de arena de río, relleno lateral y superior hasta 10 cm. por encima de la generatriz con la misma arena, i/p.p. de medios auxiliares, sin incluir excavación y posterior relleno de la zanja, colocada s/NTE-IFA-11.

O01OB170 0,070 h. Oficial 1ª fontanero calefactor 18,92 1,32

P26TVP140 1,000 m. Tub.PVC liso j.peg. PN6 DN=110mm. 4,06 4,06

P02CVW020 0,003 l. Limpiador tubos PVC 8,36 0,03

P02CVW030 0,005 kg Adhesivo tubos PVC j.pegada 13,35 0,07

3.7 U07OEP040 m. Colector de saneamiento enterrado de PVC de pared compacta de color teja y rigidez 2 kN/m2; con un diámetro 400 mm. y de unión por junta elástica. Colocado en zanja, sobre una cama de arena de río de 10 cm.

debidamente compactada y nivelada, relleno lateralmente y superiormente hasta 10 cm. por encima de la generatriz con la misma arena;

compactando ésta hasta los riñones. Con p.p. de medios auxiliares y sin incluir la excavación ni el tapado posterior de las zanjas.

P02CVW010 0,007 kg Lubricante tubos PVC j.elástica 7,15 0,05 P02TVO040 1,000 m. Tub.PVC liso j.elástica SN2 D=315mm 23,33 23,33

3.8 C08CC01 ml. Canalización con 2 tubos de polietileno corrugado doble capa, de diámetro D=110 mm., según UNE 50.086.2-4, para canalizaciones de Telecomunicación en calzada, incluso manguitos de unión, juntas de estanquiedad, cintillos, malla de señalización, reducciones, codos, tapones, colocación de cuerda-guía y mandrilado, excavación de zanjas, refuerzos de hormigón HM-20/P/20/I y rellenos, según Pliego de

Condiciones y planos de detalles.

O01OA040 0,119 h. Oficial segunda 12,20 1,45

C01013 0,241 m3 EXCAVACION EN ZANJA MED.

MECANIC

4,81 1,16

C01030 0,113 m3 RELLENO ZANJA PROD. EXCAV. 5,75 0,65

C01021 0,128 m3 TRANSPORTE Y DESCARGA A VERTEDER

18,64 2,39

P35801 2,000 ml. Tubo TPC D= 125 mm. 2,10 4,20

P01HM010 0,097 m3 Hormigón HM-20/P/20/I central 80,03 7,76 P24745 1,000 Ml. Malla avisadora de plástico 0,05 0,05

P35860 2,200 ml. Cuerda plástico-guía 0,03 0,07

Precio total por ml. . 20,22

3.9 D36ZB020 Ml Ml. Canalización para red de baja tensión con un 2 tubos de PVC de D=160 mm., con alambre guía, reforzado con hormigón HM-20/P/20/ I N/mm2., y resto de zanja con arena, según norma de Compañía, sin incluir cables, incluso cama de arena, excavación y rellenado de zanja.

U01AA007 0,379 Hr Oficial primera 18,28 6,93

U01AA011 0,379 Hr Peón ordinario 15,93 6,04

(30)

PLAN DE ACTUACIÓN INTEGRAL DE INFRAESTRUCTURAS MUNICIPALES EN CERVERA DE BUITRAGO Página 6 D02HF105 0,280 M3 EXCAV. MECÁN. ZANJAS INSTAL. T.F. 9,49 2,66 P26TVE210 2,000 m. Tub.PVC liso j.elást. PN6 DN=160mm. 8,52 17,04 A02FA500 0,060 M3 HORM. HM-20/P/20/ I CENTRAL 68,86 4,13

Precio total por Ml . 37,90

3.10 U09BCA030 m. Línea de distribución en baja tensión, desde el centro de transformación de la Cía. hasta abonados, enterrada bajo acera o calzada, realizada con cables conductores de 3x150+1x95 mm2 Al. RV 0,6/1 kV., formada por:

conductor de aluminio con aislamiento en polietileno reticulado y cubierta de PVC, en instalación subterránea bajo acera o calzada, en zanja de dimensiones mínimas 35 cm. de ancho y 85 cm. de profundidad, sin incluir excavación de zanja ni colocación de tubos, incluso suministro y montaje de cables conductores, con parte proporcional de empalmes para cable, retirada y transporte a vertedero de los productos sobrantes de la excavación, y pruebas de rigidez dieléctrica, instalada, transporte, montaje y conexionado.

O01OB200 0,077 h. Oficial 1ª electricista 18,17 1,40

P15AH020 1,000 m. Placa cubrecables 2,16 2,16

P01DW090 1,000 ud Pequeño material 1,00 1,00

P15AL030 3,000 m. Cond.aisla. RV 0,6-1kV 150 mm2 Al 2,70 8,10 P15AL020 1,000 m. Cond.aisla. RV 0,6-1kV 95 mm2 Al 1,75 1,75

3.11 ARQUE Ud Ud. Arqueta 60x60x60 cm. libres, para registro o cruce de calzada en red de alumbrado o B.T., i/ excavación, solera de 10 cm. de hormigón H-100, alzados de fábrica de ladrillo macizo 1/2 pie, enfoscado interiormente con mortero de cemento, con cerco y tapa de fundición.

U01AA007 2,572 Hr Oficial primera 18,28 47,02

U01AA010 1,287 Hr Peón especializado 16,05 20,66

A02AA510 0,150 M3 HORMIGÓN H-200/40 elab. obra 107,50 16,13

A01JF002 0,030 M3 MORTERO CEMENTO 1/2 91,38 2,74

U10DA001 120,000 Ud Ladrillo cerámico 24x12x7 0,11 13,20 P15AA140 1,000 ud Tapa fundición c/cerco arquetas 60x60x60 131,53 131,53

Precio total por Ud . 238,22

3.12 U11TA010 ud Arqueta tipo m. prefabricada, de dimensiones exteriores 0,56x0,56x0,67 m.,con ventanas para entrada de conductos, incluso excavación de zanja en terreno flojo, 10 cm. de hormigón de limpieza HM-20 N/mm2,

embocadura de conductos, relleno de tierras lateralmente y transporte de sobrantes a vertedero, ejecutada según pliego de prescripciones técnicas particulares de la obra.

M07CG010 0,166 h. Camión con grúa 6 t. 42,08 6,99

E02EM020 0,445 m3 EXC.ZANJA A MÁQUINA T. FLOJOS 8,44 3,76 E02SZ070 0,203 m3 RELL/COMP.ZANJA C/RANA S/APOR. 24,19 4,91 E02TT030 0,242 m3 TRANSP.VERTED.<10km.CARGA MEC. 12,10 2,93 E04CM040 0,031 m3 HORM.LIMPIEZA HM-20/P/20/I V.MAN 89,59 2,78

P27TA100 1,000 ud Arqueta prefabricada tipo M 150,02 150,02

3.13 U10RL040 ud Luminaria de bajo consumo Villaled 36-3 cc de 37 w, instalada incluyendo accesorios y conexionado.

O01OB200 7,215 h. Oficial 1ª electricista 18,17 131,10 P16CE010 1,000 ud Lámp.de bajo consumo 70 W. 94,52 94,52

P01DW090 1,000 ud Pequeño material 1,00 1,00

3.14 U10CC030 u Columna de 7 m. de altura, compuesta por los siguientes elementos:

columna troncocónica de chapa de acero galvanizado según normativa existente, provista de caja de conexión y protección, conductor interior
