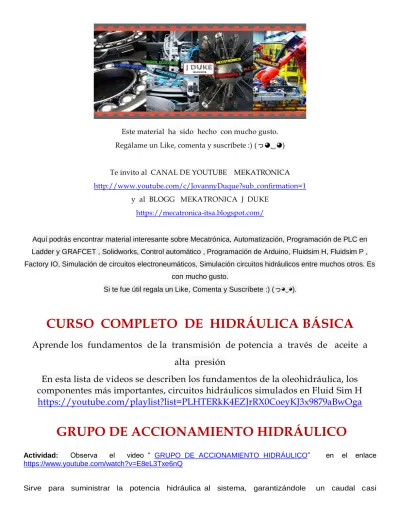

Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
CURSO COMPLETO DE HIDRÁULICA BÁSICA
Aprende los fundamentos de la transmisión de potencia a través de aceite a alta presión
En esta lista de videos se describen los fundamentos de la oleohidráulica, los componentes más importantes, circuitos hidráulicos simulados en Fluid Sim H https://youtube.com/playlist?list=PLHTERkK4EZJrRX0CoeyKJ3x9879aBwOga
GRUPO DE ACCIONAMIENTO HIDRÁULICO
Actividad: Observa el video “ GRUPO DE ACCIONAMIENTO HIDRÁULICO” en el enlace https://www.youtube.com/watch?v=E8eL3Txe6nQ
Sirve para suministrar la potencia hidráulica al sistema, garantizándole un caudal casi
constante a la presión requerida.
El grupo de accionamiento comprende:
La bomba hidráulica (de engranajes u otro tipo),el motor eléctrico , el depósito, La válvula limitadora de presión (válvula de seguridad) y las tuberías rígidas y los racores.
La bomba de engranajes (1) está unida al motor eléctrico (3) por medio de un embrague (2). La bomba de engranajes, el deposito y a válvula de seguridad están unidos entre sí mediante tuberías rígidas. El extremo de las tuberías que penetra en el depósito se encuentra por debajo del nivel del líquido, para que en ellas no pueda entrar aire.
Símbolo
Grupo de accionamiento
Actividad: Observa el video “ GRUPO DE ACCIONAMIENTO HIDRÁULICO” en el enlace https://www.youtube.com/watch?v=E8eL3Txe6nQ
Actividad : en esta página podrá encontrar todo tipo de componente hidráulico y de diferentes fabricantes http://www.olagorta.com
Para simplificar la representación gráfica de los elementos y tuberías en los sistemas hidráulicos se emplean símbolos. Cada símbolo muestra un elemento y su función, pero no el tipo de construcción.
Para estandarizar su empleo, estos símbolos están normalizados
La norma ISO 1219 estandariza los elementos y símbolos para los sistemas fluido – técnico (como son los hidráulicos y neumáticos).
Bomba hidráulica (bomba de engranajes)
Elemento para transformar la energía mecánica en energía hidráulica Bomba hidráulica con un sentido de flujo de impulsión.
Motor eléctrico (Con velocidad casi constante)
Depósito
Ventilado; aquí, con dos tuberías debajo del nivel del líquido
Tuberías
Los elementos hidráulicos se unen mediante tuberías: Tubería de trabajo (1) (para transmitir energía) o tubería de retorno, Tubería de pilotaje (2) (para accionar elementos hidráulicos) y tubería de fuga (3) (para la salida de las fugas de líquido que se producen)
Uniones de tuberías desmontables (p. ej, por rosca), fijas (p. ej, soldadas)
Cruce de tuberías
Tuberías cruzadas que no están unidas
Válvula limitadora de presión
Válvula para limitar fa presión de trabajo (será tratada en el siguiente ejercicio)
Válvula de cierre
Bloquea el paso del líquido en el sistema hidráulico
rupo de accionamiento
Bomba hidráulica (1) y motor eléctrico (2) sobre un eje (3); Válvula limitadora de presión (4) (válvula de seguridad);
Depósito (5); tuberías; (6) debajo del nivel del líquido. Se distingue como unidad por el marco de puntos y trazos (7), el manómetro y la tubería de succión.
Actividad: Observar detenidamente de FESTO Hydraulics “BOMBA, VLP, DEPOSITO Y FILTRO”
https://youtu.be/LQiA5Wpyhb4
