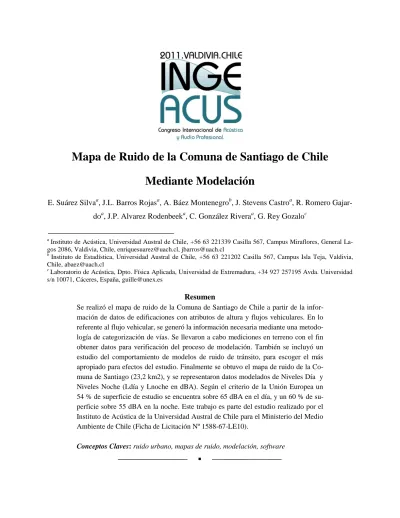

Mapa de Ruido de la Comuna de Santiago de Chile Mediante Modelación
E. Suárez Silvaa, J.L. Barros Rojasa, A. Báez Montenegrob, J. Stevens Castroa, R. Romero Gajar- doa, J.P. Alvarez Rodenbeeka, C. González Riveraa, G. Rey Gozaloc
a Instituto de Acústica, Universidad Austral de Chile, +56 63 221339 Casilla 567, Campus Miraflores, General La- gos 2086, Valdivia, Chile, [email protected], [email protected]
b Instituto de Estadística, Universidad Austral de Chile, +56 63 221202 Casilla 567, Campus Isla Teja, Valdivia, Chile, [email protected]
c Laboratorio de Acústica, Dpto. Física Aplicada, Universidad de Extremadura, +34 927 257195 Avda. Universidad s/n 10071, Cáceres, España, [email protected]
Resumen
Se realizó el mapa de ruido de la Comuna de Santiago de Chile a partir de la infor- mación de datos de edificaciones con atributos de altura y flujos vehiculares. En lo referente al flujo vehicular, se generó la información necesaria mediante una metodo- logía de categorización de vías. Se llevaron a cabo mediciones en terreno con el fin obtener datos para verificación del proceso de modelación. También se incluyó un estudio del comportamiento de modelos de ruido de tránsito, para escoger el más apropiado para efectos del estudio. Finalmente se obtuvo el mapa de ruido de la Co- muna de Santiago (23,2 km2), y se representaron datos modelados de Niveles Día y Niveles Noche (Ldía y Lnoche en dBA). Según el criterio de la Unión Europea un 54 % de superficie de estudio se encuentra sobre 65 dBA en el día, y un 60 % de su- perficie sobre 55 dBA en la noche. Este trabajo es parte del estudio realizado por el Instituto de Acústica de la Universidad Austral de Chile para el Ministerio del Medio Ambiente de Chile (Ficha de Licitación Nº 1588-67-LE10).
Conceptos Claves: ruido urbano, mapas de ruido, modelación, software
2
1. Introducción
El ruido es uno de los contaminantes presentes en todas las grandes ciudades del mundo, afectando la salud y generando un detrimento en la calidad de vida de la po- blación expuesta, la que además de encontrarse a niveles de ruido cada vez más altos, crece exponencialmente, motivo por el que las autoridades han debido desarrollar una legis- lación apropiada en esta materia.
Para analizar las posibles medidas en la gestión en control de ruido urbano, se hace necesario disponer de información real y completa de los niveles de ruido presentes en las di- ferentes aglomeraciones urbanas del país, es decir, disponer de mapas de ruido. Para lograr lo anterior, se ha optado por la elaboración de mapas de ruido ambiental de las principales ciudades, mediante software de modelación.
El Ministerio de Medio Ambiente ha establecido una línea de trabajo en este tema, con la in- tención de que a partir de los resultados de un mapa de ruido sea posible, por ejemplo, estimar la población expuesta al ruido y evaluar la compatibilidad entre los usos de sue- los y las actividades emplazadas o proyectadas, lo que permite relevar y considerar al ruido como una variable de decisión en el desarrollo urbano de una comuna.
En este escenario se ha desarrollado este estudio como la Fase III de un conjunto de proyec- tos que permitan establecer las bases de este tipo de trabajos en Chile. Se desarrolló previa- mente el estudio de la Comunas de Providencia y Antofagasta (Fase II) como caso piloto, proyecto ejecutado por el Instituto de Acústica de la Universidad Austral de Chile, al igual que el presente proyecto.
La Comuna de Santiago es una comuna emblemática de Chile, tiene una superficie de 22,4 km2, y una población de más de 200.000 habitantes. Es un territorio que recibe gran can- tidad de población diariamente que trabaja y estudia en la Comuna. También destacan en la comuna las actividades de construcción y un aumento permanente de su densidad pobla- cional. Posee importantes barrios con identidad propia, ya sea por la presencia de universi- dades, organismos públicos, el comercio, el ocio y la cultura, como por la propia activi- dad residencial y, todo ello, en un mismo espacio.
Este proyecto contempló, además, la aplicación de una encuesta de percepción del ruido a la comunidad y establecer recomendaciones y lineamientos estratégicos en materia de ges- tión local para el control de ruido ambiental. En esta oportunidad se presenta el Mapa de Ruido de la Comuna de Santiago, mediante la aplicación de un modelo de predicción de rui- do utilizando el software de modelación CadnaA.
3
2. Metodología
La elaboración del mapa de ruido mediante software se realizó en las dependencias del Mi- nisterio del Medio Ambiente obteniéndose como producto final los mapas de ruido para la comuna de Santiago, tanto para niveles día como para nivel noche (Ldía y Lnoche en dBA).
2.1. Análisis de la información disponible
Considerando los datos disponible fue necesario establecer metodologías o criterios tendien- tes a generar la información imprescindible para la elaboración de los mapas de ruido me- diante el software de modelación, fundamentalmente, datos de edificaciones con atributos de altura y flujos vehiculares.
La labor de incorporar las edificaciones con sus correspondientes alturas se realizó en base a la información disponible (planos, imágenes satelitales) y visitas a terreno.
En lo referente al flujo vehicular, se generó la información necesaria mediante una metodo- logía de categorización de vías, para asignar flujos adecuados en base a conteos de vehículos en diferentes puntos y diferentes horarios. Se clasificaron las vías en distintas categorías, ba- sados principalmente en el rol que cumplen las diferentes calles en la comunicación de diver- sas zonas en la ciudad y en consideración a la información proporcionada por el Ministerio del Medio Ambiente, recopilada para el estudio.
Adicionalmente, se contemplaron diversas publicaciones relativas a trabajos previos en cate- gorización de vías, así como la información de la guía “Good Practice for Strategic Noise Mapping and Production of Associated Date on Noise Exposure”. Esta metodología permitió distribuir los puntos de conteo de flujo y/o mediciones de ruido, de manera de asegurar que se han evaluado todo tipo de vías y establecer valores de flujo característico para cada cate- goría. Los valores de flujo obtenidos para cada categoría presentaron una tendencia clara- mente diferenciable, confirmando que la categorización de las vías ha sido adecuada.
La metodología permite distribuir los puntos de conteo de flujo y/o mediciones de ruido, de manera de asegurar que se han evaluado todo tipo de vías y establecer valores de flujo carac-
4
terístico para cada categoría. Como la tendencia es que número de vías de mayor impacto acústico sea menor al número de vías de flujos menores, la metodología tiende a producir un conteo de flujo y/o mediciones de ruido más fino o de mayor resolución en las vías más in- fluyentes desde el punto de vista de los niveles de ruido generados.
El método de categorización puede ser descrito mediante los siguientes pasos:
a) Definición de las categorías.
En este proyecto, se utilizarán fundamentos y definiciones de las categorías que se han empleado en estudios de similares características y que se respaldan teóricamente en la li- teratura. Tales trabajos han sido realizados por el Laboratorio de Acústica de la Universi- dad de Extremadura, y contemplan un criterio similar a las utilizadas en la Fase II del es- tudio. Las categorías se definen según su función urbana y se muestran a continuación:
Categoría 1: Vías de utilización preferente para comunicar la ciudad con otras ciudades (carreteras, para ciudades del tipo estudiado, de carácter nacional) y para intercomunicar estas vías entre ellas a través de la zona urbana (en general, serán vías de dirección indicada o señalizada).
Categoría 2: Vías urbanas que dan acceso desde las vías de la categoría anterior a nodos de distribución principales de la ciudad, por ejemplo rotondas, que unen al menos cuatro calles, dando la posibilidad de, una vez en ellas, acceder o dirigirse hacia al menos tres tipos de zonas urbanisticamente distintas de la ciudad. En esta definición no se incluyen nodos que hayan sido incluidos en las vías de la Catego- ría 1. También se incluyen en esta categoría las vías que son usadas de forma al- ternativa a las de la categoría anterior, dada la saturación que éstas pueden presen- tar en muchas ciudades.
Categoría 3: Se incluyen en ella tanto las vías que comunican la ciudad con otras zonas regionales (carreteras, por tanto, para “ciudades del tipo estudiado”, de ca- rácter regional o provincial), como las vías urbanas que dan acceso desde las ante- riores a centros de interés o que comunican, de forma clara, las anteriores entre sí.
Categoría 4: Vías de intercomunicación entre las categorías anteriores. Además, se incluyen en esta clasificación, las principales vías de los diferentes barrios que no han sido incluidas en categorías previas.
Categoría 5: Se incluyen en ella todas las calles de la ciudad (excepto las peatona- les) que no han sido incluidas en alguna de las categorías anteriores.
Categoría 6: Calles peatonales, calles con tránsito regulado o restringido.
5
b) Asignación de las calles de la zona a cada una de las categorías antes definidas.
Se realizó una asignación inicial de las diferentes calles de la Comuna de Santiago a las diferentes categorías anteriormente definidas tomando como base la información dispo- nible en Google Maps, Google Earth y la clasificación realizada por GEOSEN. Esta asig- nación se elaboró previa visita a terreno, y luego se ajustó con los antecedentes que se re- cogieron en terreno, clasificándose un total de 364 vías que fueron consideradas.
2.2. Ajustes de la modelación
a) Mediciones
Para efectos de comprobar los ajustes del modelo, se realizaron mediciones en terreno utili- zando un tiempo de medición de 15 minutos. Además, durante cada medición se realizó un conteo de vehículos, con el objetivo de considerar el efecto de la variable flujo vehicular so- bre la relación entre valor de Leq medido y modelado. Se utilizaron para estos efectos 52 puntos de medición, con un total 106 mediciones, 54 en horario “valle” (09:00 a 18:00 y 20:00 a 21:00 hrs), y 52 en horario “punta” (07:00 a 09:00 y 18:00 a 20:00 hrs.). Además se utilizaron dos estaciones fijas de monitoreo que registraron datos durante una semana cada una, valores que permitieron validar períodos y mediciones de ruido.
b) Respecto a categorización de vías
Para analizar la calidad de la categorización realizada, se estableció una cantidad de vehícu- los equivalentes, de manera de tener un único indicador de flujo que incorpora el efecto de los flujos separados en livianos, pesados y motos. Para el cálculo de flujo vehicular se ha considerado razonable utilizar la equivalencia de 7 vehículos livianos por cada vehículo pe- sado y 2 vehículos livianos por cada moto. En este sentido es importante destacar que esta asignación tiene solo fines de comparación entre las diferentes categorías, ya que para la mo- delación acústica definitiva se utilizan flujos de vehículos livianos y pesados por separado.
La categorización de vías tiene como objetivo principal asignar flujos vehiculares caracterís- ticos correspondientes al valor promedio obtenido en los diferentes conteos de la categoría correspondiente. Es importante considerar los valores promedios de flujo. La figura 2.1. con- tiene los valores promedios de flujos obtenidos en los conteos para cada categoría y en hora- rios “valle” y “punta”.
6
Figura 2.1: Valores promedio de flujo vehicular equivalente, horarios “valle” y “punta”.
Se puede apreciar que la diferenciación es clara entre las diferentes categorías de vías. Los valores de flujo obtenidos para cada categoría muestran una tendencia claramente diferencia- ble. Lo anterior permite concluir que la categorización de las vías es adecuada.
c) Comparación con modelos
El proyecto incluyó un estudio del comportamiento de los diferentes modelos de ruido de tránsito. La comparación se realizó a través de un análisis de diferencias con el objetivo de establecer la desviación promedio de la muestra. En forma general, para los modelos de ruido de tránsito rodado utilizados se pudo constatar que los métodos nórdico SP48 y CoRTN, pre- sentan oscilaciones y diferencias claras con la curva de valores medidos. Mediante el método alemán RLS-90 y el método suizo STL-86 se obtiene en general la curva más cercana a los valores medidos. Para el modelo alemán RLS-90 y el modelo suizo STL-86, más del 94% de los puntos presenta una desviación menor o igual a 3 dBA. Es relevante destacar que en el caso del modelo RLS-90 más del 50% de las diferencias entre modelo y medición es inferior a 1 dBA. El análisis permite concluir que el modelo más adecuado para la comuna de Santia- go, en acuerdo a las características del entorno y de medición es el modelo alemán RLS-90 concordando con el utilizado en el proyecto piloto anterior que contemplaba las comunas de Providencia y Antofagasta (Fase II).
Valle Punta
0 200 400 600 800 1000 1200
Categoría 1 Categoría 2 Categoría 3 Categoría 4 Categoría 5
Nº de vehículos equivalentes
7
Figura 2.2: Curvas de niveles de ruido modelos utilizados versus nivel medido u observado.
Figura 2.3: Porcentaje de puntos con diferencia mayor a 1, 3 y 5 dBA, entre valor medido y el valor de modelación.
3. Resultados
De acuerdo los flujos de las vías estudiadas, y los resultados obtenidos en la comparación con los diferentes modelos, se consideró apropiado asignar 35 Km/h para las 4 primeras categorías (categorías 1 a 4), y para la categoría 5 se consideró la velocidad máxima permitida (60Km/h).
Para la Autopista (Ruta5) se consideraron los datos entregados oportunamente por la Contraparte Técnica.
Dif>1dBA Dif>3dBA Dif>5dBA 0,0%
10,0%
20,0%
30,0%
40,0%
50,0%
60,0%
70,0%
80,0%
90,0%
46,2%
5,8%
0,0%
57,7%
5,8%
0,0%
71,2%
15,4%
3,8%
78,8%
25,0%
1,9%
RLS90 STL86 SP48 CoRTN
8
Los flujos se asignaron según los valores obtenidos en los conteos. En el caso de las vías para las cuales no se realizaron conteos, se asignó el valor promedio de los flujos obtenidos mediante los conteos de la correspondiente categoría. Para los casos en que solo había conteos en horario valle se consideró como horario punta el valor promedio de la categoría para ese horario. En caso en que el promedio de la categoría fuera inferior al conteo valle, se consideró como punta el mismo valor. Loa mapas se realizaron parcialmente por cinco zonas más detalladas y mapa com- pleto de la Comuna.
Figura 3.1: Mapa de Ruido de la Comuna de Santiago, período diurno.
9
Figura 3.2: Mapa de Niveles Sonoros Diurnos, sector nor-oriente, Ldia
4. Discusión
En la Tabla 4.1 se identifica la distribución de los niveles de ruido modelados en la superficie estudiada de acuerdo a los descriptores Nivel día Ld y Nivel noche Ln.
Tabla 4.1: Distribución de niveles de ruido modelados en la superficie de la Comuna de Santiago
Intervalo (dBA) Superficie (m2) Porcentaje Total
Min Max Día Noche Día (%) Noche (%)
50.0 751.600 3.957.900 3 17
50.0 55.0 1.328.400 5.180.000 6 22
55.0 60.0 3.417.900 4.942.000 15 21
60.0 65.0 5.189.500 6.540.600 22 28
65.0 70.0 5.496.400 2.013.600 24 9
70.0 75.0 5.417.900 442.900 23 2
75.0 1.477.100 1.800 6 0
Superficie Total (m2) 23.078.800 23.078.800 100 100
10
Si se consideran los valores sugeridos por la Comunidad Europea de 65 dB durante el día, 55 dB por la noche como valores de referencia, la Comuna de Santiago tiene un 54 % de su superfi- cie sobre los 65 dBA en el día y un 60 % de la superficie con niveles sobre 55 dBA en la noche.
Si es de interés comparar este valor con otras comunas, los datos de estudios anteriores, indican que la Comuna de Providencia tiene 31,6% de su superficie sobre los 65 dBA en el día y un 64,1% de la superficie con niveles sobre 55 dBA en la noche, y la Comuna de Antofagasta, un 42,4% de la superficie tiene sobre los 65 dBA en el día, y un 78,1% de superficie sobre los 55 dBA en la noche. Por consiguiente, la Comuna de Santiago tiene un porcentaje mayor de super- ficie que supera las recomendaciones sobre ruido ambiental durante el día, pero una superficie menor en la noche, lo que parece bastante lógico por la dinámica de la misma comuna.
5. Conclusiones
El objetivo del proyecto se ha cumplido, obteniendo el Mapa de Ruido de la Comuna de San- tiago mediante modelación por software. Se han realizado análisis y modelación que han permi- tido un buen compromiso entre la información inicial con que se contó, su posterior análisis y complementación, y finalmente los datos modelados de ruido de la comuna. Así, es posible obte- ner información territorial y ambiental que constituye un apoyo a la gestión ambiental local. Los datos del proyecto indican que la Comuna de Santiago tiene un 54 % de su superficie sobre los 65 dBA en el día y un 60 % de la superficie con niveles sobre 55 dBA en la noche.
